半自动液压专用铣床液压系统设计（三）（ID:1525660）

机械设备 / 非标机械 / 半自动液压专用铣床液压系统设计（三）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17239950037197.zip	1.12M
2	1.png	36.70K
3	半自动液压专用铣床液压系统设计说明书（3）.doc	505.60K
4	屏幕截图2024-08-18224744.png	37.12K
5	屏幕截图2024-08-18224806.png	29.70K
6	屏幕截图2024-08-18224828.png	241.13K
7	屏幕截图2024-08-18224848.png	114.38K
8	液压系统原理图-A1.dwg	197.01K

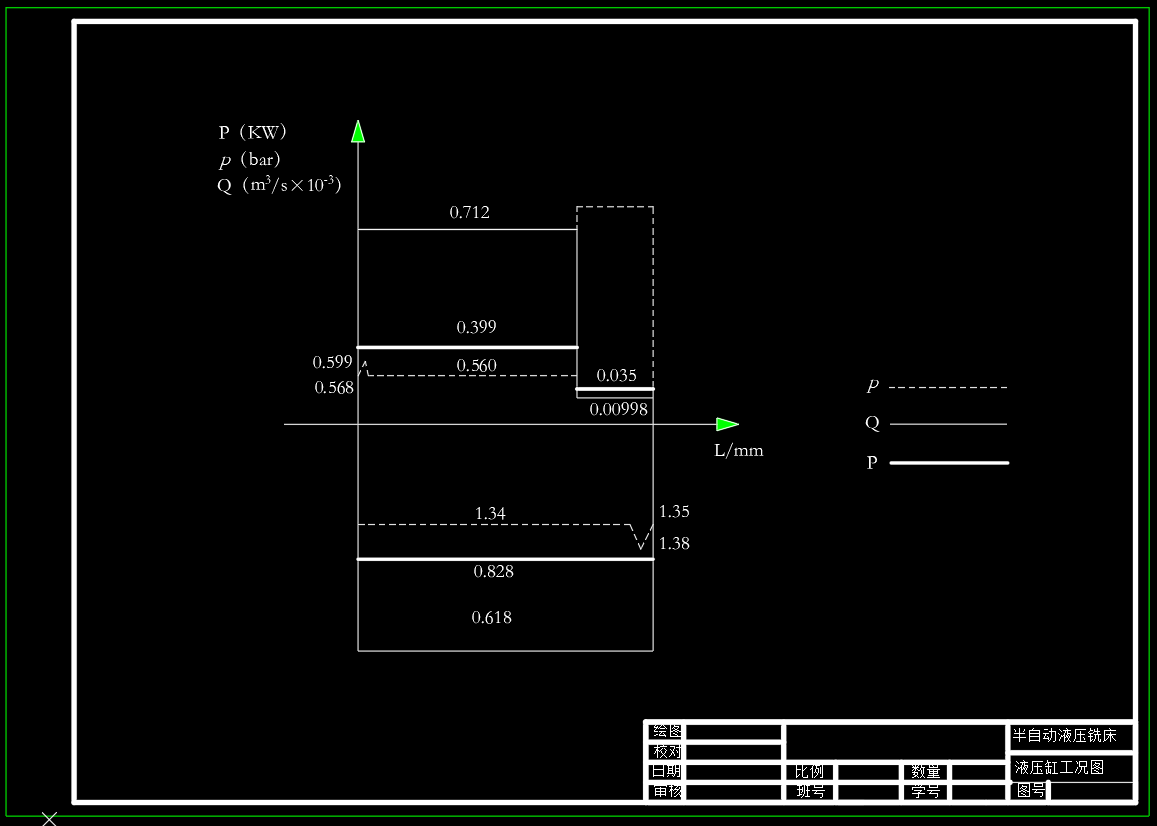

9	液压缸工况图-A3.dwg	144.17K

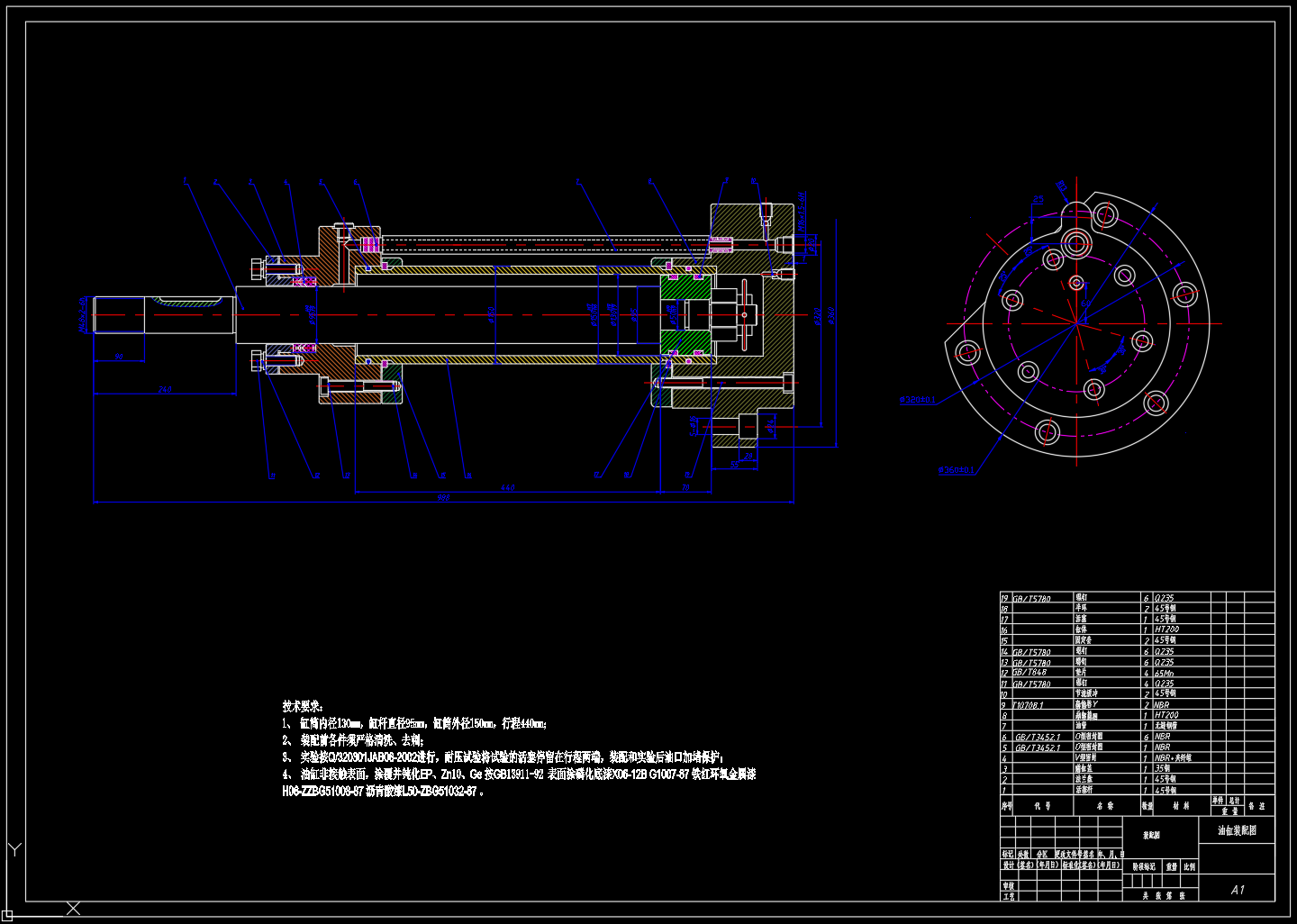

10	液压缸装配图-A1.dwg	167.18K

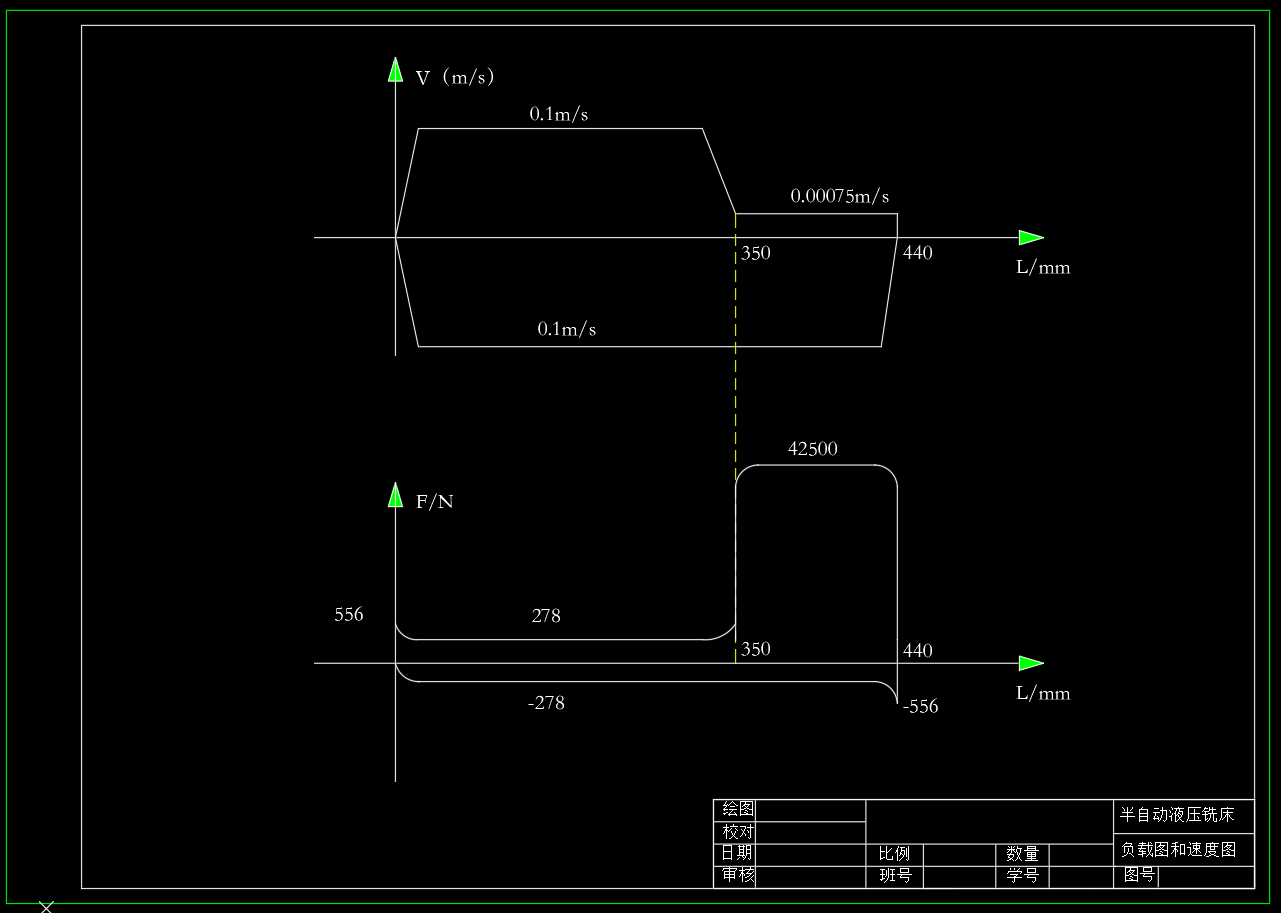

11	负载图和速度图-A3.dwg	172.72K

此图纸下载需要300金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 684

粉丝: 69

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg

文件大小：1.15M

所需金币：300

上传时间：2024-08-18 23:30:07

是否可编辑：可修改，包括参数

版本：AutoCAD 2021

标签

铣床

液压系统

图纸简介

实现功能：完成手工上料——工作台快进——铣削进给——工作台快退——手工卸料的工作循环基本参数：工作台液压缸负载力38KN，工作台液压缸移动件重力2.5KN，工作台快进、快退速度为0.1m/s，工作台工进速度为0.75mm/s，工作台液压缸快进行程350mm，工作台液压缸工进行程90mm，导轨面的静摩擦系数0.2，导轨面动摩擦系数0.1，工作台启动时间：0.5s，液压缸机械效率为0.9。
