半自动液压铣床液压系统设计（5）

（ID:1525662）

改图/画图

设备部件 / 液压气动元件 / 半自动液压铣床液压系统设计（5）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

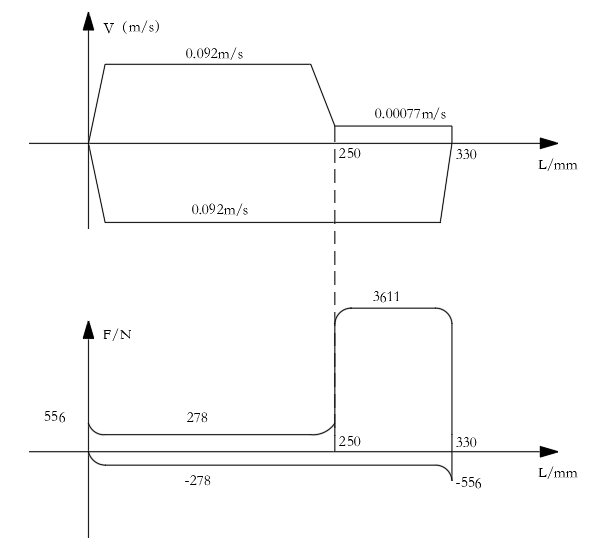

1	1.png	16.17K

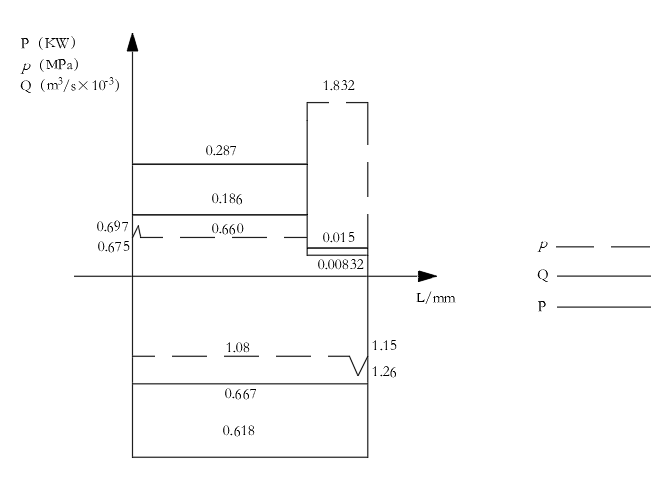

2	2.png	12.35K

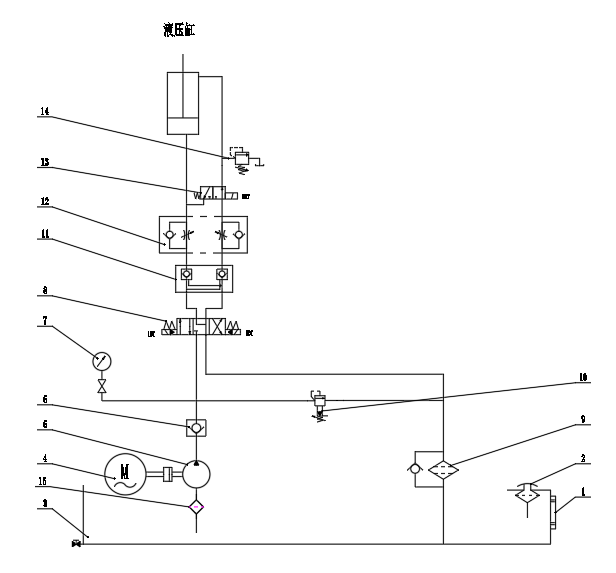

3	3.png	34.73K
4	半自动液压专用铣床液压系统设计说明书（5）.doc	460.05K

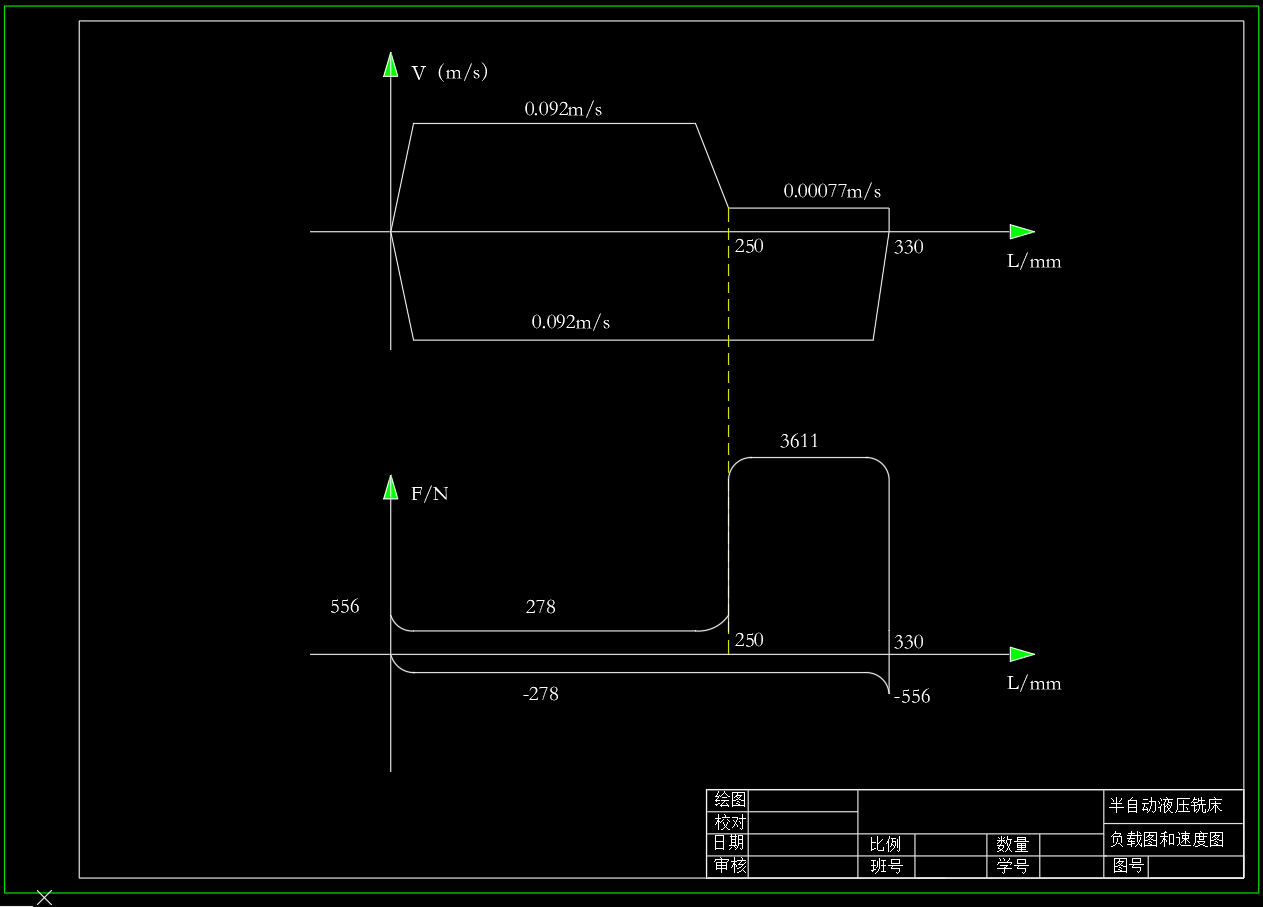

5	屏幕截图2024-08-18225338.png	36.76K

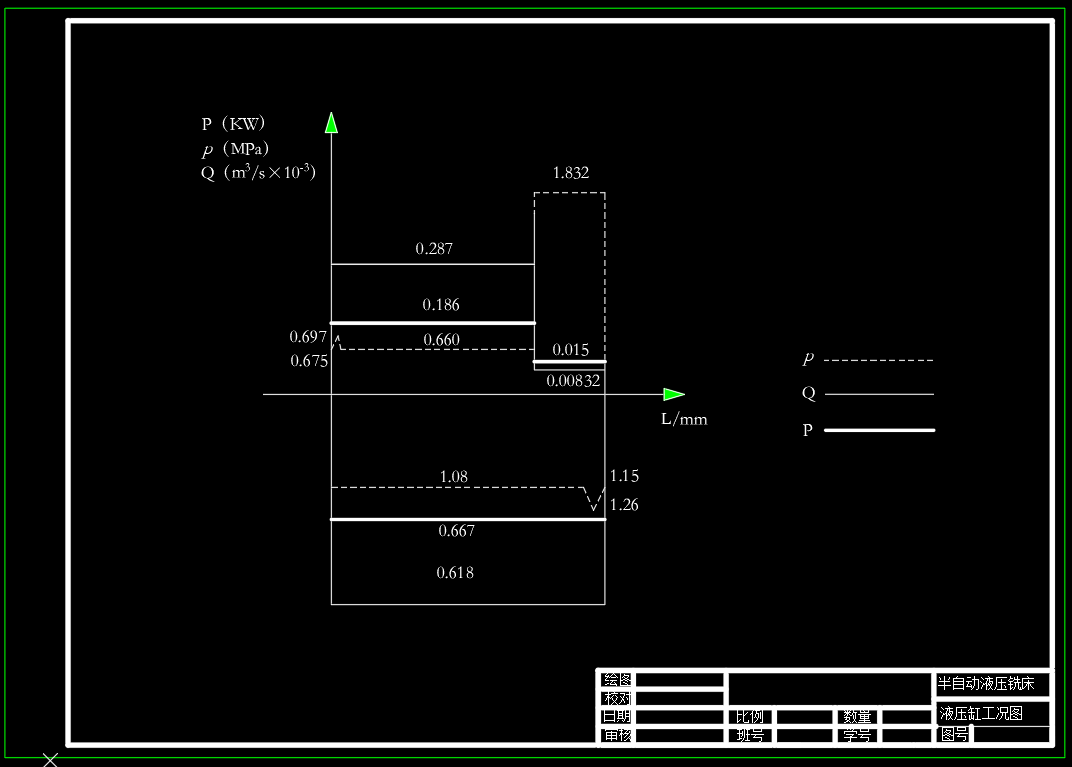

6	屏幕截图2024-08-18225407.png	29.37K

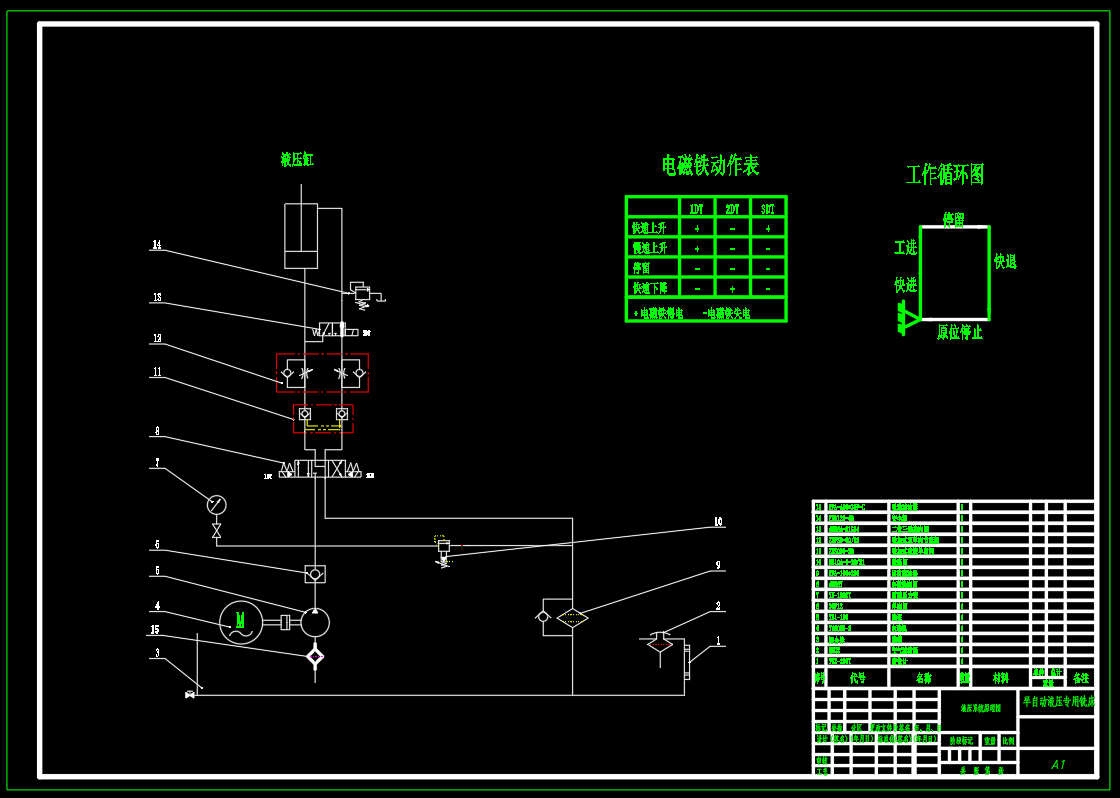

7	屏幕截图2024-08-18225427.png	84.46K
8	屏幕截图2024-08-18225446.png	205.78K

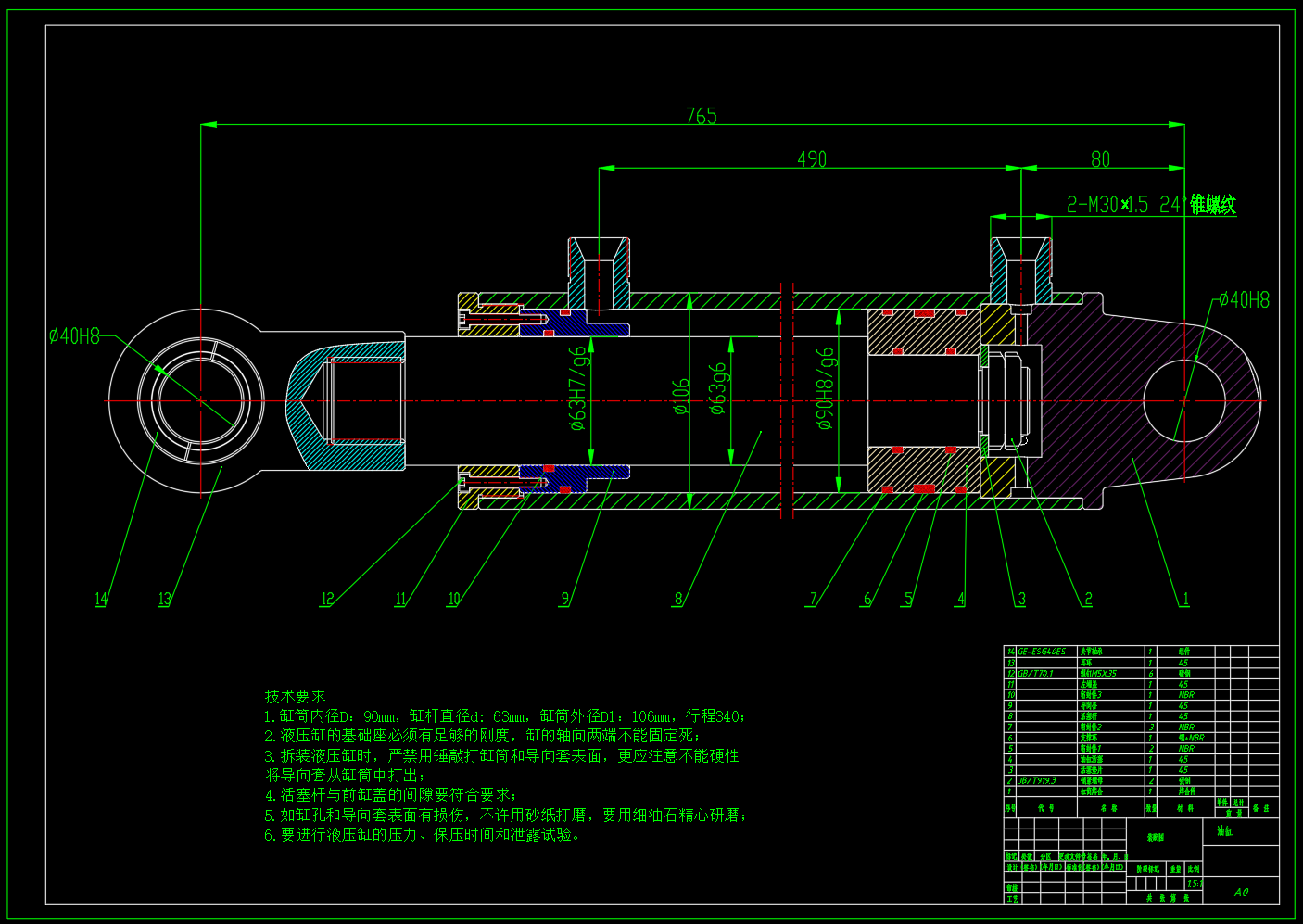

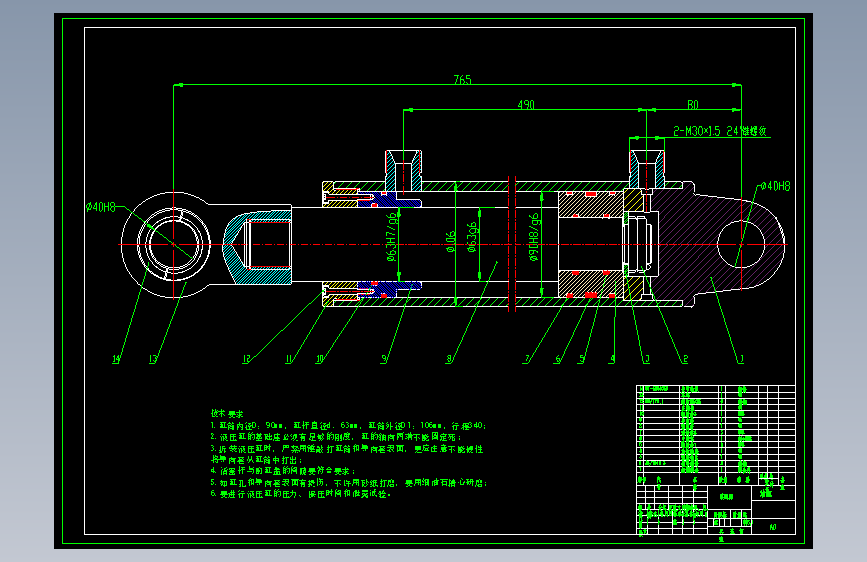

9	油缸装配-A1.DWG	220.48K

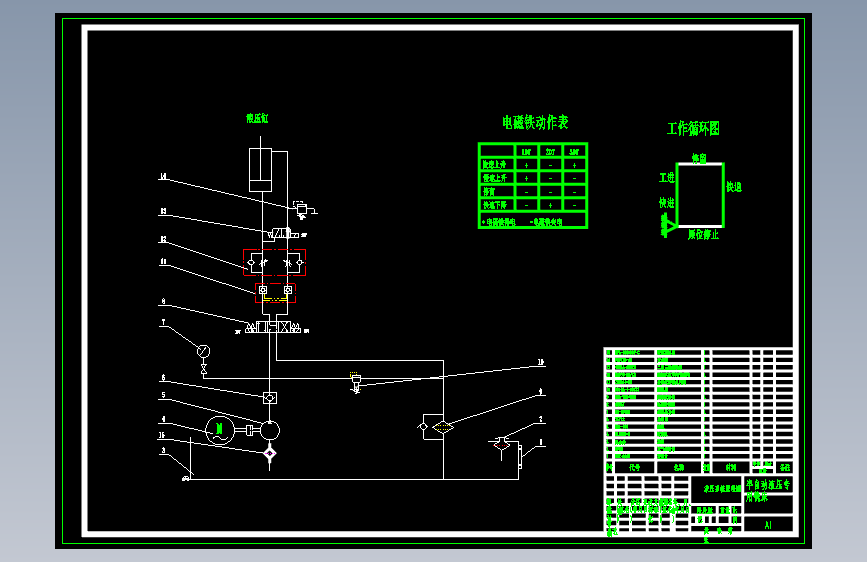

10	液压系统原理图-A1.dwg	109.23K

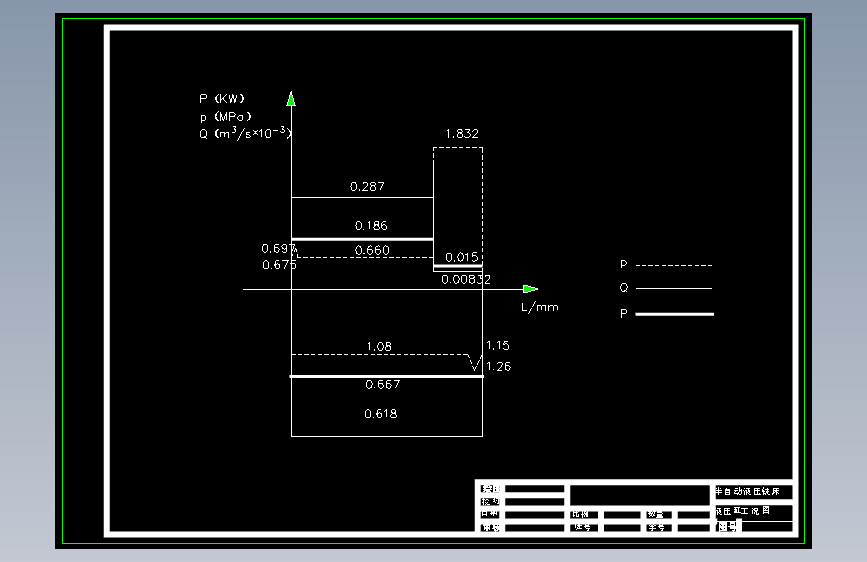

11	液压缸工况图-A3.dwg	157.50K

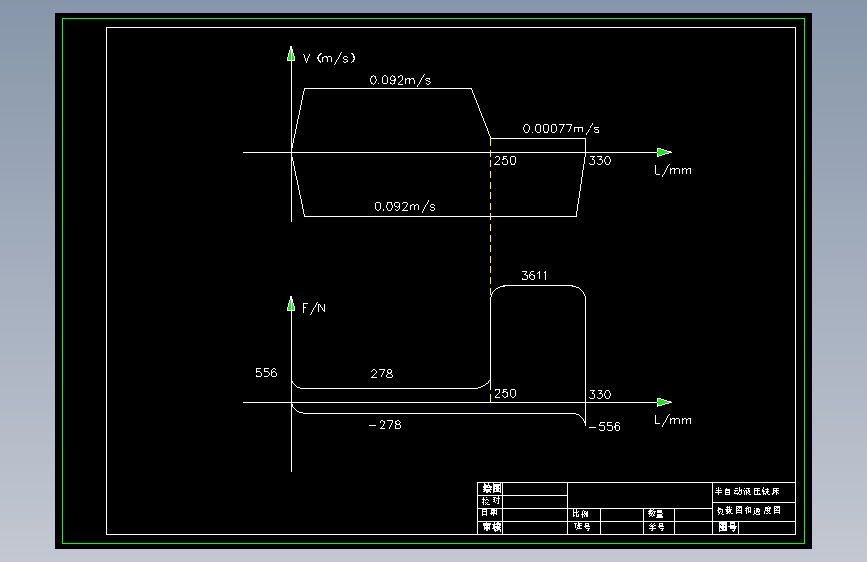

12	负载图和速度图-A3.dwg	172.74K

此图纸下载需要300金币

立即下载

发布者

机械与液压（原创） +V:13122291832

创作: 682

粉丝: 90

加入时间：2023-10-23

私信

关注

模型信息

图纸ID：1525662

图纸格式：dwg

文件大小：1.07M

所需金币：300

上传时间：2024-08-18 23:39:15

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2021

图纸简介

实现功能：完成手工上料——工作台快进——铣削进给——工作台快退——手工卸料的工作循环基本参数：工作台液压缸负载力3KN，工作台液压缸移动件重力2.5KN，工作台快进、快退速度为0.092m/s，工作台工进速度为0.77mm/s，工作台液压缸快进行程250mm，工作台液压缸工进行程80mm，导轨面的静摩擦系数0.2，导轨面动摩擦系数0.1，工作台启动时间：0.5s，液压缸机械效率为0.9。
