某两跨54米钢结构厂房图纸（中跨抽柱）（ID:1525692）

机械设备 / 钢结构支架 / 某两跨54米钢结构厂房图纸（中跨抽柱）

©非原创

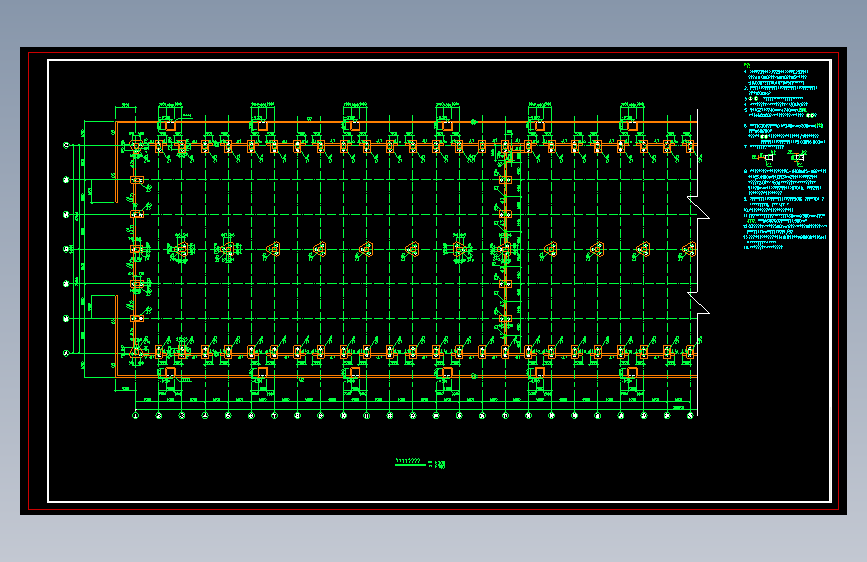

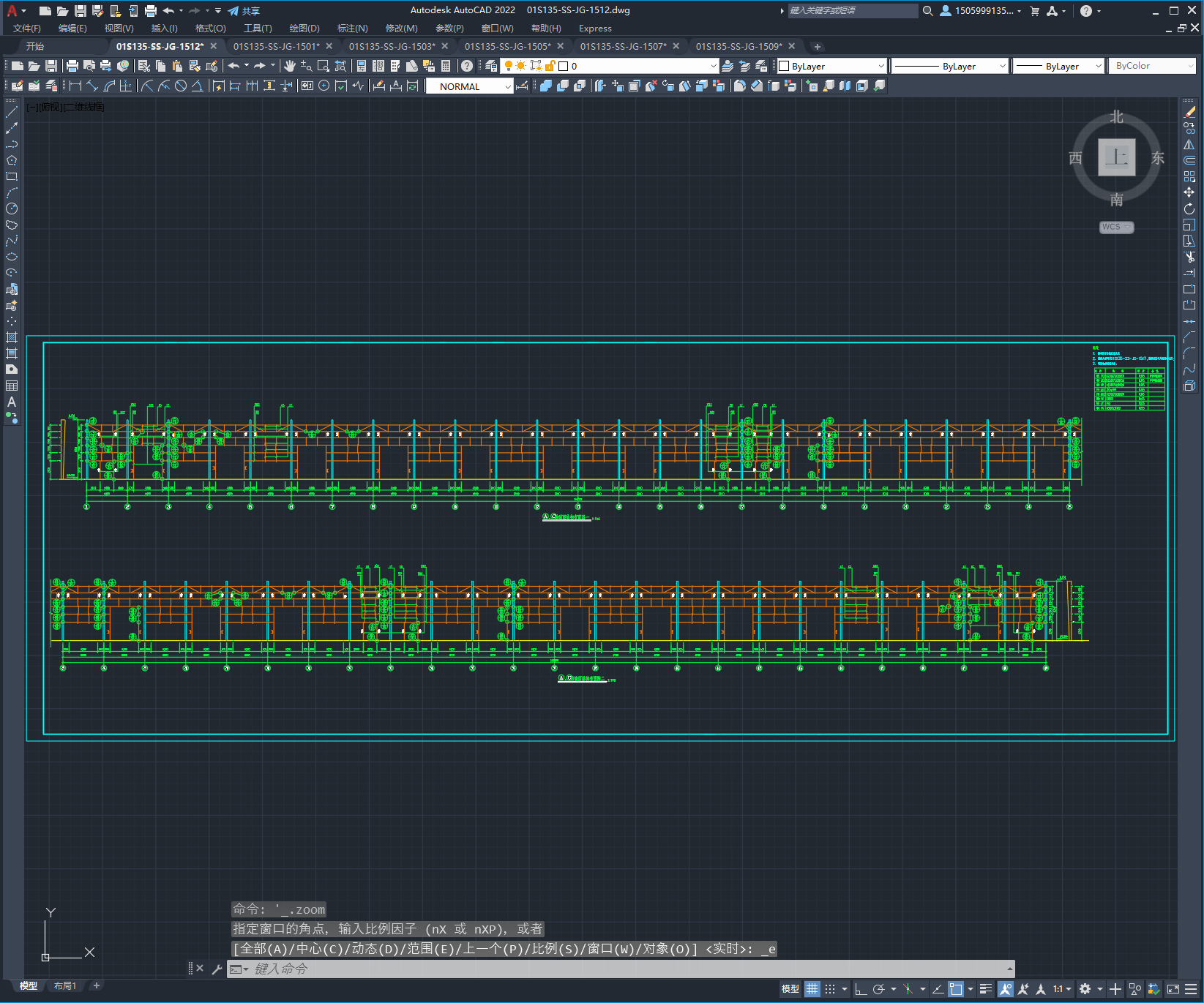

平面图

文件列表

#	文件名称	文件大小
1	17240273928517.zip	3.60M
2	01S135-SS-JG-1501.dwg	291.66K
3	01S135-SS-JG-1502.dwg	672.93K
4	01S135-SS-JG-1503.dwg	409.50K
5	01S135-SS-JG-1504.dwg	353.12K
6	01S135-SS-JG-1505.dwg	664.05K
7	01S135-SS-JG-1506.dwg	735.29K
8	01S135-SS-JG-1507.dwg	505.37K
9	01S135-SS-JG-1508.dwg	630.18K
10	01S135-SS-JG-1509.dwg	499.69K
11	01S135-SS-JG-1510.dwg	524.78K
12	01S135-SS-JG-1511.dwg	552.86K
13	01S135-SS-JG-1512.dwg	561.19K
14	01S135-SS-JG-1513.dwg	383.56K
15	01S135-SS-JG-1514.dwg	650.90K
16	01S135-SS-JG-1515.dwg	801.78K
17	01S135-SS-JG-1516.dwg	1.08M
18	01S135-SS-JG-1517.dwg	473.26K
19	目录.dwg	154.85K
20	钢结构设计说明.dwg	171.77K

此图纸下载需要65金币

立即下载

发布者

辛奇迹

创作: 2458

粉丝: 7

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：3.69M

所需金币：65

上传时间：2024-08-19 08:29:55

是否可编辑：可修改，包括参数

版本：AutoCAD

标签

图纸简介

面积16000平方米，两边各外调7.5m，净高8m，屋面设置气楼，采用预应力管桩基础,共18张结构图,连接节点相当详细。结构布置：该建筑为封闭式门式钢架房屋，其建筑尺寸为54mX288m，柱距为6m(12m)，两边各外挑7.25m，钢柱底标高－0.150m（－0.100m）。檩条和墙梁采用C型镀锌冷弯薄壁型钢，其材质为Q345，表面处理为热浸锌，镀锌克数不低于180g/m；梁、柱均采用实腹式H形截面的焊接型钢，钢梁、柱节点连接采用摩擦型的高强度螺栓连接，柱脚为钢接（铰接）连接；钢结构件包括实腹式钢柱、钢梁、水平支撑、连系梁、柱间支撑、屋面檩条、墙面墙梁、隅撑及拉条等。
