间歇式送料机构机构设计
（ID:1526432）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | D0092-001.SLDPRT | 17.92K |
| 2 | D0092-002.SLDPRT | 45.97K |
| 3 | D0092-003.SLDPRT | 56.89K |
| 4 | D0092-004.SLDPRT | 47.33K |
| 5 | D0092-005.SLDPRT | 56.63K |
| 6 | D0092-006.SLDPRT | 33.22K |
| 7 | D0092-007.SLDPRT | 27.16K |
| 8 | D0092-008.SLDPRT | 46.85K |
| 9 | D0092-009.SLDPRT | 32.40K |
| 10 | D0092-01.SLDASM | 377.16K |
| 11 | D0092-010.SLDPRT | 32.72K |
| 12 | D0092-011.SLDPRT | 1.01M |
| 13 | D0092-012.SLDPRT | 59.47K |
| 14 | D0092-015.SLDPRT | 171.50K |
| 15 | D0092-016.SLDPRT | 33.63K |
| 16 | D0092-017.SLDPRT | 37.71K |
| 17 | D0092-018.SLDPRT | 177.15K |
| 18 | D0092-019.SLDPRT | 95.21K |
| 19 | D0092-02.SLDASM | 437.23K |
| 20 | D0092-020.SLDPRT | 186.11K |
| 21 | D0092-021.SLDPRT | 145.54K |
| 22 | D0092-022.SLDPRT | 32.08K |
| 23 | D0092-023.SLDPRT | 29.25K |
| 24 | D0092-024.SLDPRT | 28.68K |
| 25 | D0092-025.SLDPRT | 168.90K |
| 26 | D0092-026.SLDPRT | 29.58K |
| 27 | D0092-027.SLDPRT | 36.16K |
| 28 | D0092-028.SLDPRT | 38.40K |
| 29 | D0092-029.SLDPRT | 32.92K |
| 30 | D0092-03.SLDASM | 293.47K |
| 31 | D0092-030.SLDPRT | 36.62K |
| 32 | D0092-031.SLDPRT | 52.81K |
| 33 | D0092-032.SLDPRT | 28.23K |
| 34 | D0092-034.SLDPRT | 27.10K |
| 35 | D0092-035.SLDPRT | 33.05K |
| 36 | D0092-036.SLDPRT | 33.08K |
| 37 | D0092-037.SLDPRT | 32.75K |
| 38 | D0092-038.SLDPRT | 33.40K |
| 39 | D0092-039.SLDPRT | 32.46K |
| 40 | D0092-040.SLDPRT | 33.01K |
| 41 | D0092-041.SLDPRT | 32.49K |
| 42 | D0092-042.SLDPRT | 24.19K |
| 43 | D0092-043.SLDPRT | 160.89K |
| 44 | D0092-044.SLDPRT | 316.82K |
| 45 | D0092-045.SLDPRT | 237.03K |
| 46 | D0092.SLDASM | 922.84K |
| 47 | 毕业设计（论文）任务书-间歇式送料机构设计.docx | 23.62K |
此图纸下载需要400金币
立即下载
发布者
模型信息
图纸ID：1526432
图纸格式：sldprt,sldasm
文件大小：5.65M
所需金币：400
上传时间：2024-08-20 07:40:35
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2022
标签
图纸简介

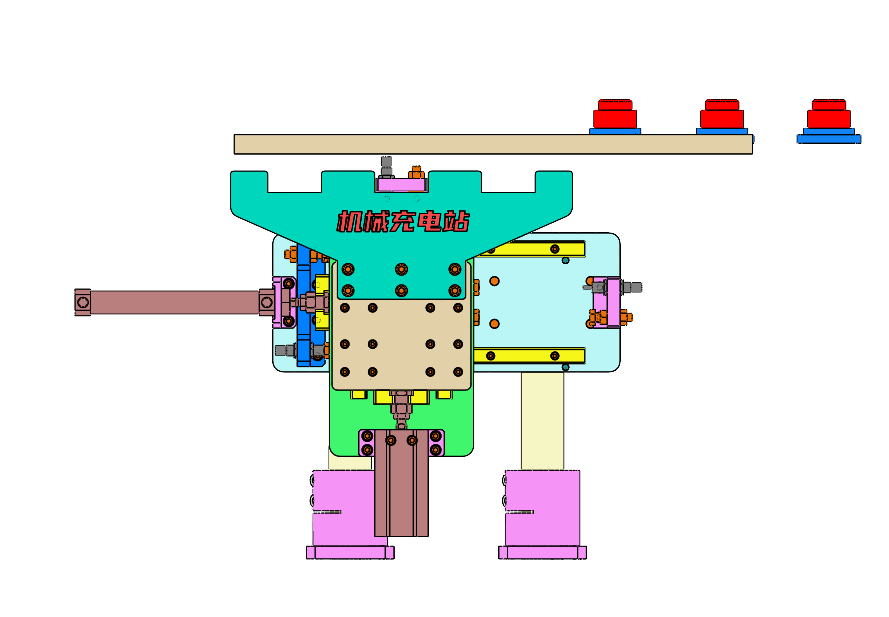

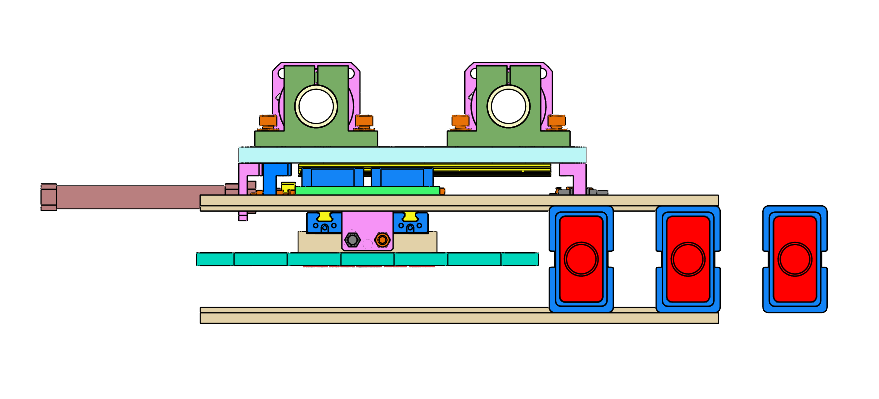

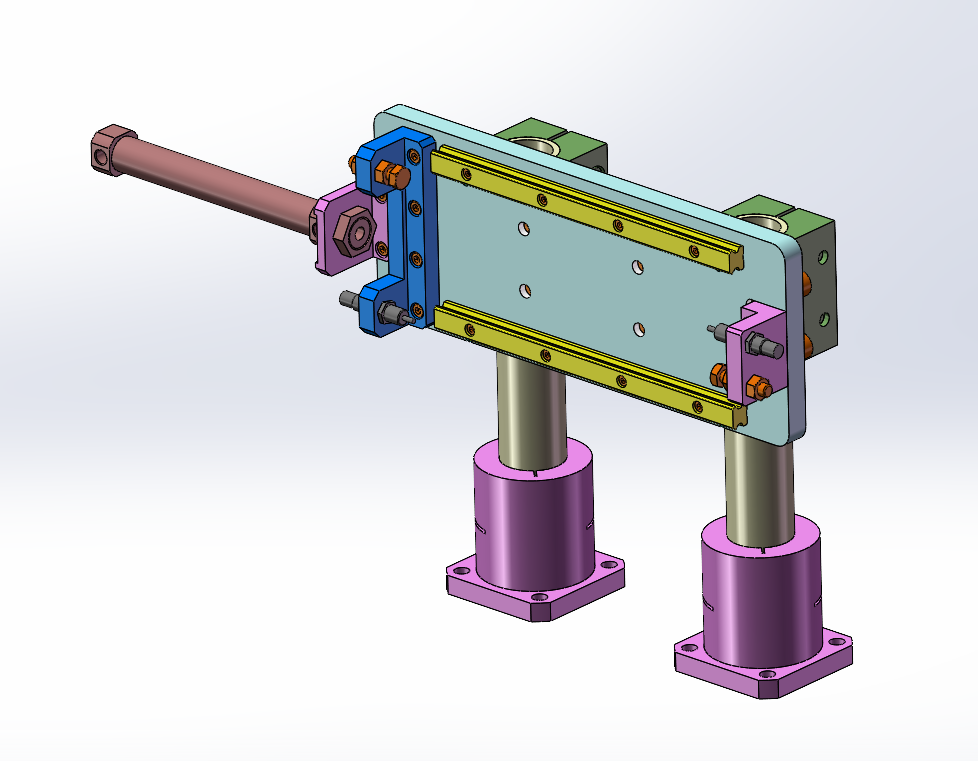

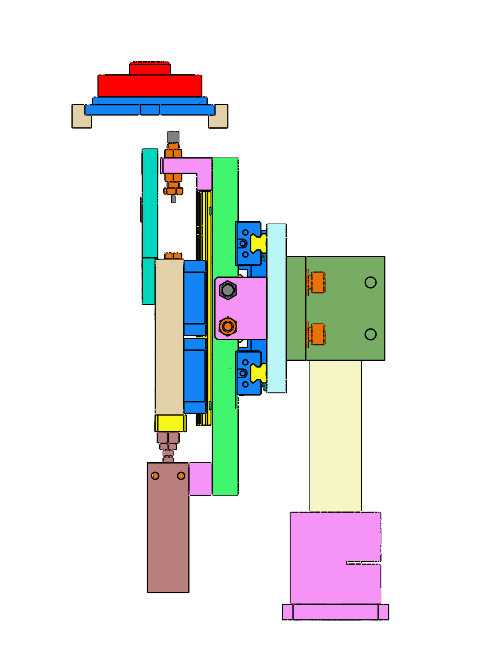

此机构采用一工二位的结构形式，当横移机构推出，移动拨叉的两个头分别插入两个零件之中后，平移气缸推出，使零件移动一个工位后，横移气缸抽出。依次反复循环实现送料，包括底座（行架），顶升传动、推送传动等。减小取件的劳动强度，提高生产效率，提高产品质量，保证操作人员的安全，提高生产过程的柔性。
