多级油缸设计（CAD+说明书）（ID:1530614）
0.png)
0.png)

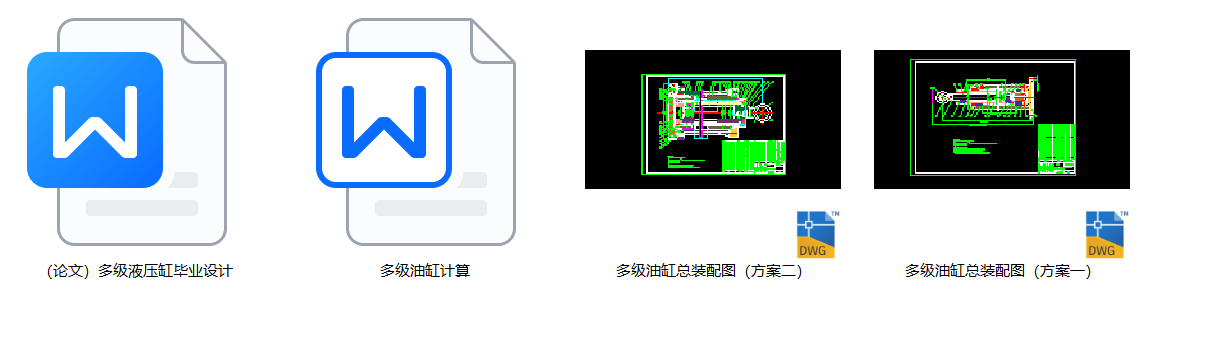

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17241737339703.zip | 1.45M |

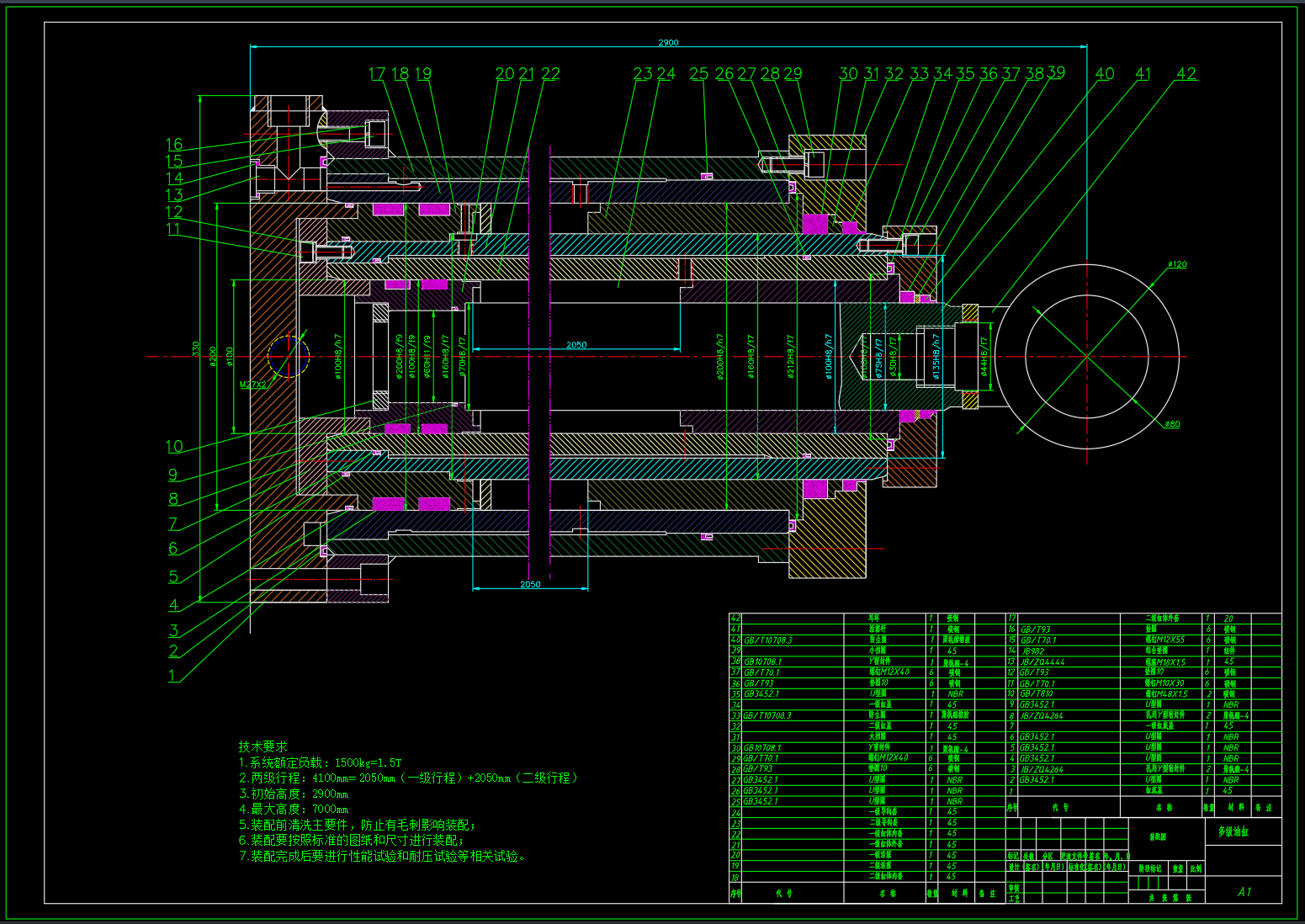

| 2 | 多级油缸总装配图（方案一）.dwg | 259.86K |
| 3 | 多级油缸总装配图（方案二）.dwg | 400.81K |
| 4 | 多级油缸计算.doc | 60.58K |
| 5 | （论文）多级液压缸毕业设计.docx | 953.12K |
此图纸下载需要750金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 676
粉丝: 64
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：1.48M
所需金币：750
上传时间：2024-08-21 01:08:57
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
多级油缸
图纸简介
总高度≥6000mm，取7000mm 承重：1.5T=15000N 压力：2.5Mpa 驱动形式：双向驱动 经过对装置工况分析，实现了7000mm的最大高度，初始高度为2900mm，在系统额定负载为1.5T的时，系统压力为2.5MPa，可以驱动油缸正常运行，油缸的基本参数为三级缸杆的直径d=75mm，二级缸筒的内径为100mm，二级缸筒的外径为135mm。 在满足性能要求的时候，采用两级液压缸形式，一级行程2100mm，二级行程2000mm。
