发动机缸体卧加夹具-STEP（ID:1530893）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17242226246702.rar | 37.05M |
| 2 | 三爪杠杆缸.png | 50.34K |
| 3 | 发动机缸体卧加夹具.STEP | 127.55M |

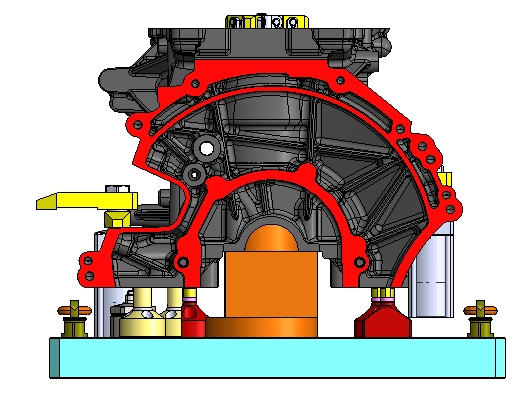

| 4 | 右视图.png | 102.14K |

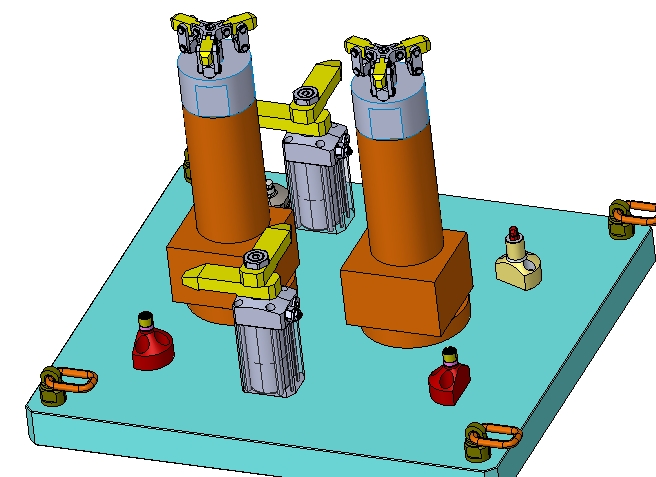

| 5 | 夹具内部结构图.png | 128.59K |

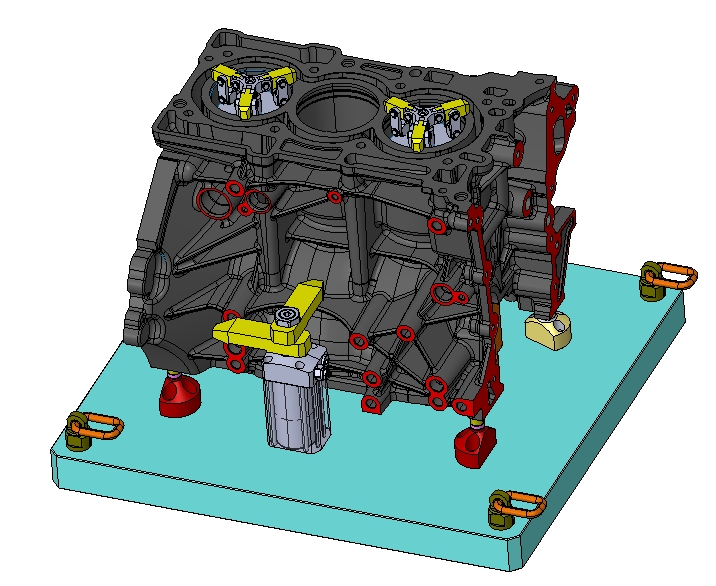

| 6 | 整体视图.png | 190.26K |

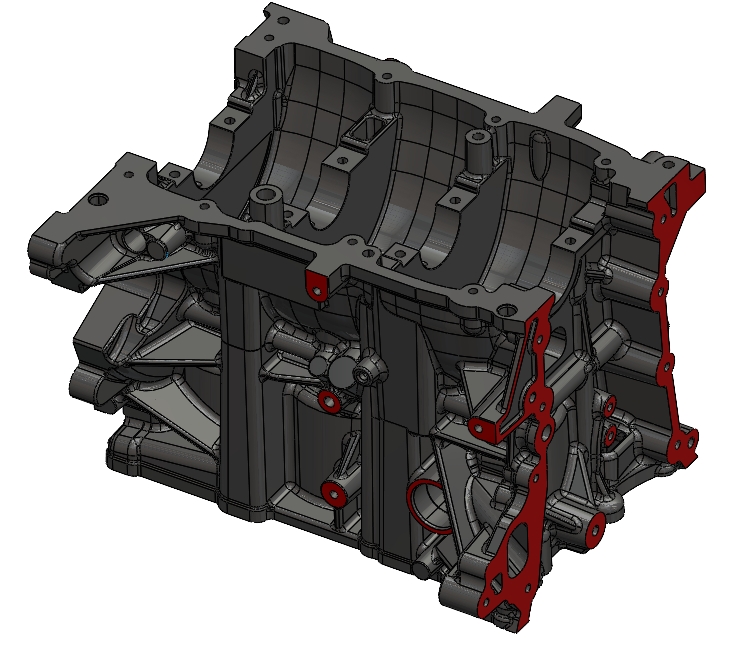

| 7 | 缸体产品图.png | 211.80K |

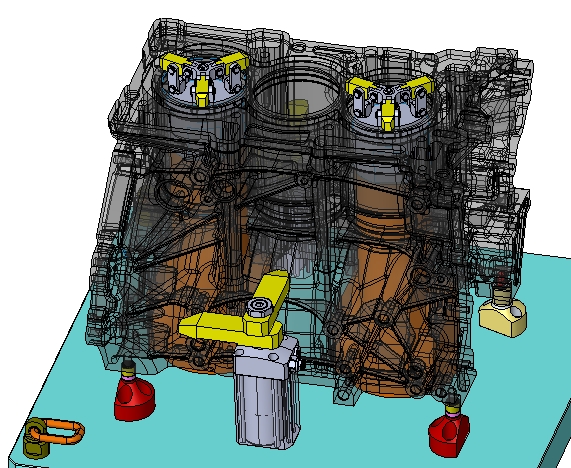

| 8 | 透视图.png | 191.22K |
此图纸下载需要25金币
立即下载
发布者
可可宸
创作: 452
粉丝: 16
加入时间：2023-12-20
模型信息
图纸格式：step
文件大小：37.94M
所需金币：25
上传时间：2024-08-21 14:43:49
是否可编辑：可修改，包括参数
版本：STEP
标签
图纸简介

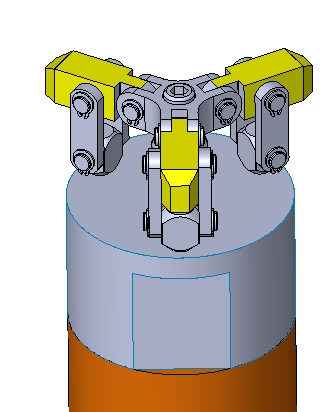

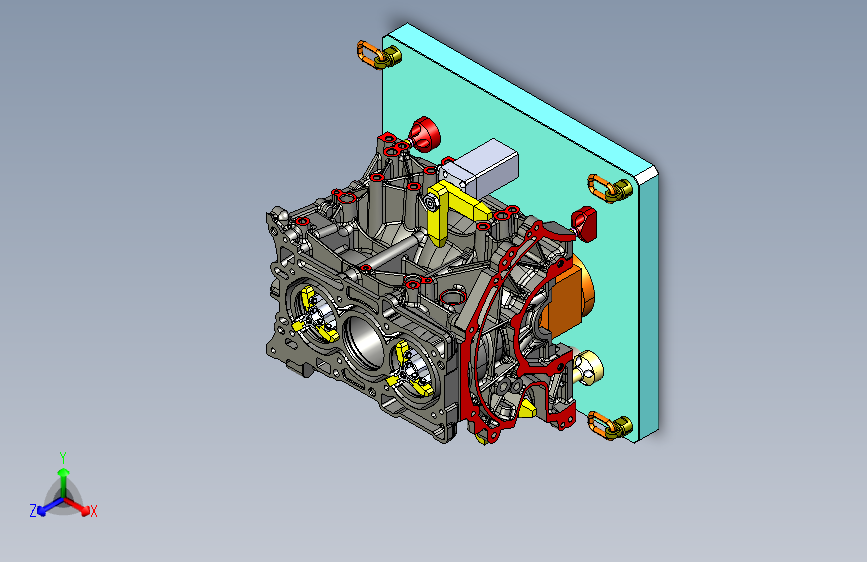

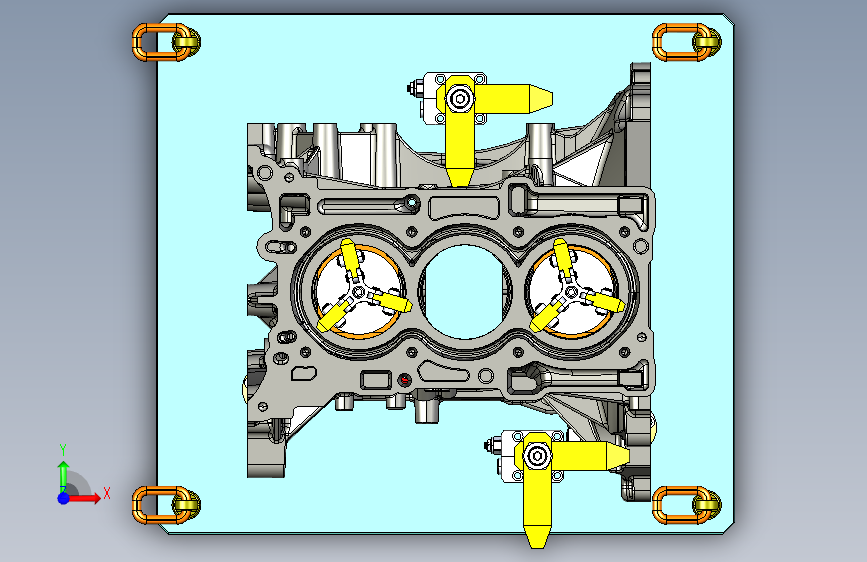

该图档为一款柴油发动机缸体壳体的卧加四轴液压夹具，该工装采用定位销定位，固定支撑点支撑，其余使用随机支撑缸支撑，上面采用旋转缸压紧的方式，中间两个缸孔内采用三爪杠杆缸压紧，使夹具更加牢固，稳定，欢迎大家下载学习使用。
