缝纫机支架壳体OP30四轴夹具STEP
（ID:1530923）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 产品图.png | 205.53K |

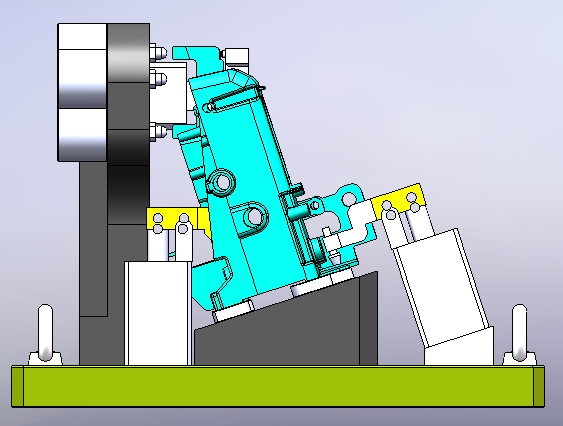

| 2 | 侧视图.png | 83.83K |

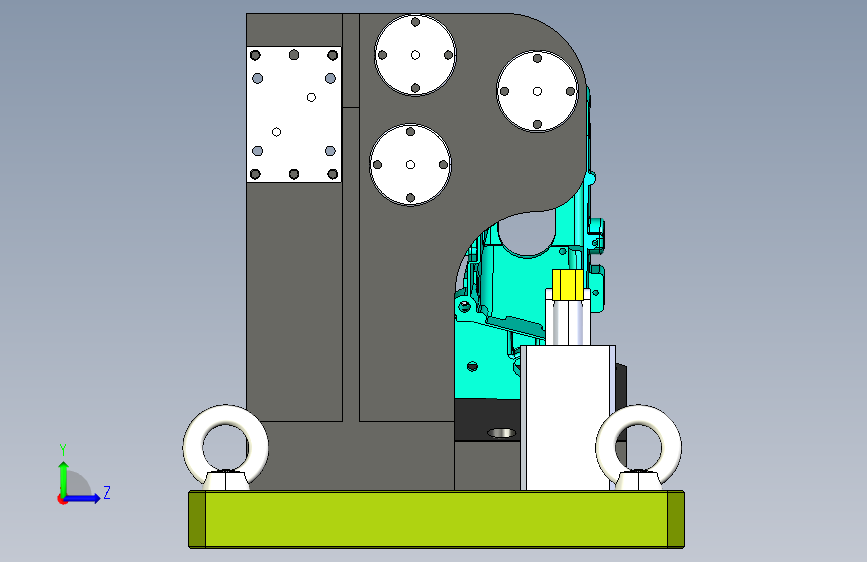

| 3 | 右视图.png | 59.00K |
| 4 | 定位及夹紧.png | 125.30K |

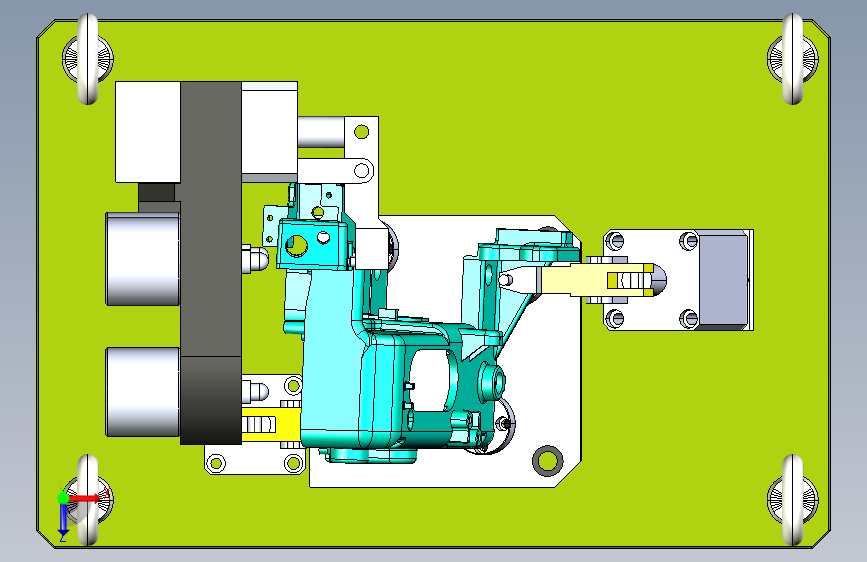

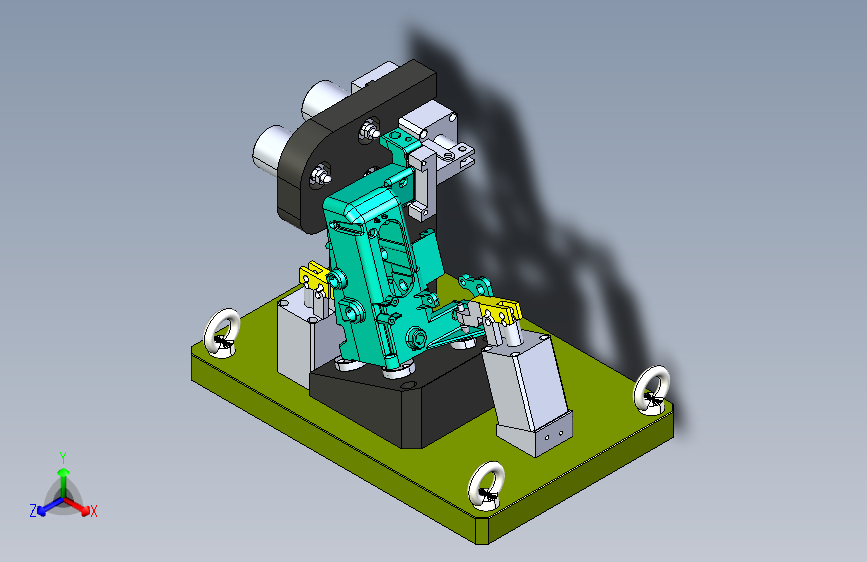

| 5 | 整体视图.png | 163.80K |
| 6 | 缝纫机支架壳体OP30四轴夹具.STEP | 16.18M |
此图纸下载需要26金币
立即下载
发布者
模型信息
图纸ID：1530923
图纸格式：step
文件大小：4.81M
所需金币：26
上传时间：2024-08-21 15:56:18
是否可编辑：可修改，包括参数
软件版本：STEP
标签
图纸简介
该夹具为一款缝纫机支架壳体OP30四轴夹具，该夹具为液压压紧，采用3+1，工作台旋转的方式加工，核心设计点为适用弹簧定位销实现产品的自动找正，其余为辅助气动支撑缸，加工四周侧面孔及面。
