小件焊接工作站三维（ID:1531247）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17242799048864.zip | 52.26M |
| 2 | 小件焊接工作站三维.x_t | 196.32M |
此图纸下载需要25金币
立即下载
发布者
安详的橘子
创作: 448
粉丝: 16
加入时间：2024-05-23
模型信息
图纸格式：x_t
文件大小：53.51M
所需金币：25
上传时间：2024-08-22 06:38:32
是否可编辑：可修改，不包括参数
版本：Parasolid
标签
焊接工作站
图纸简介

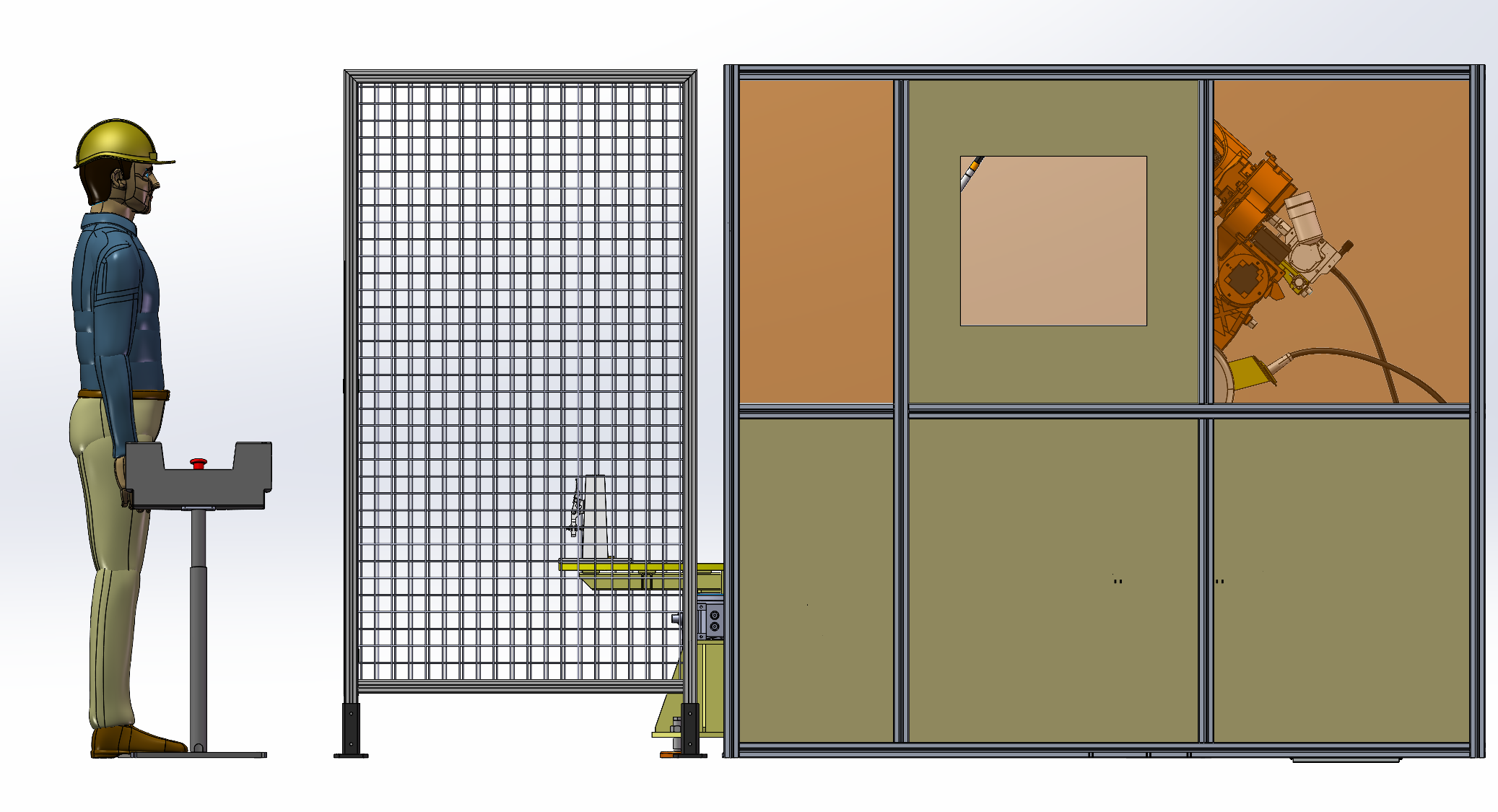

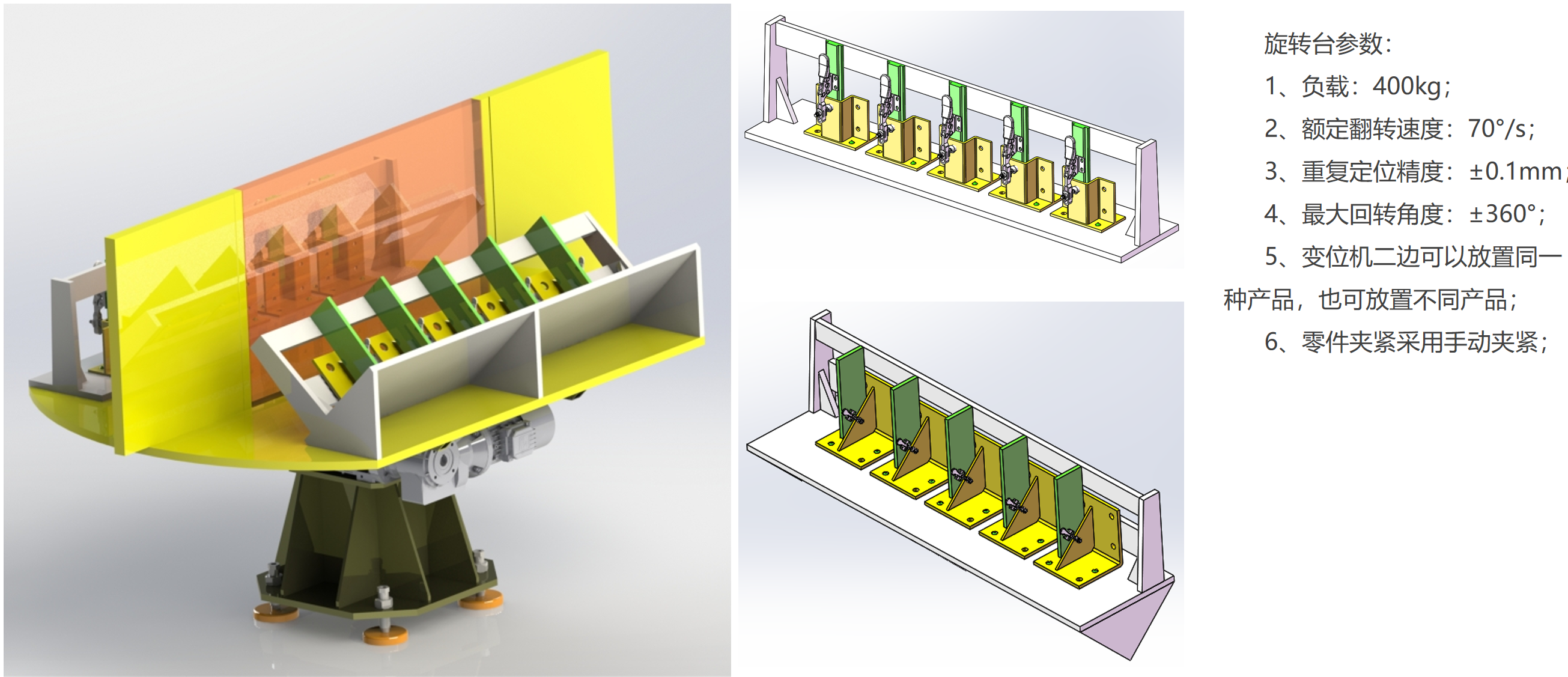

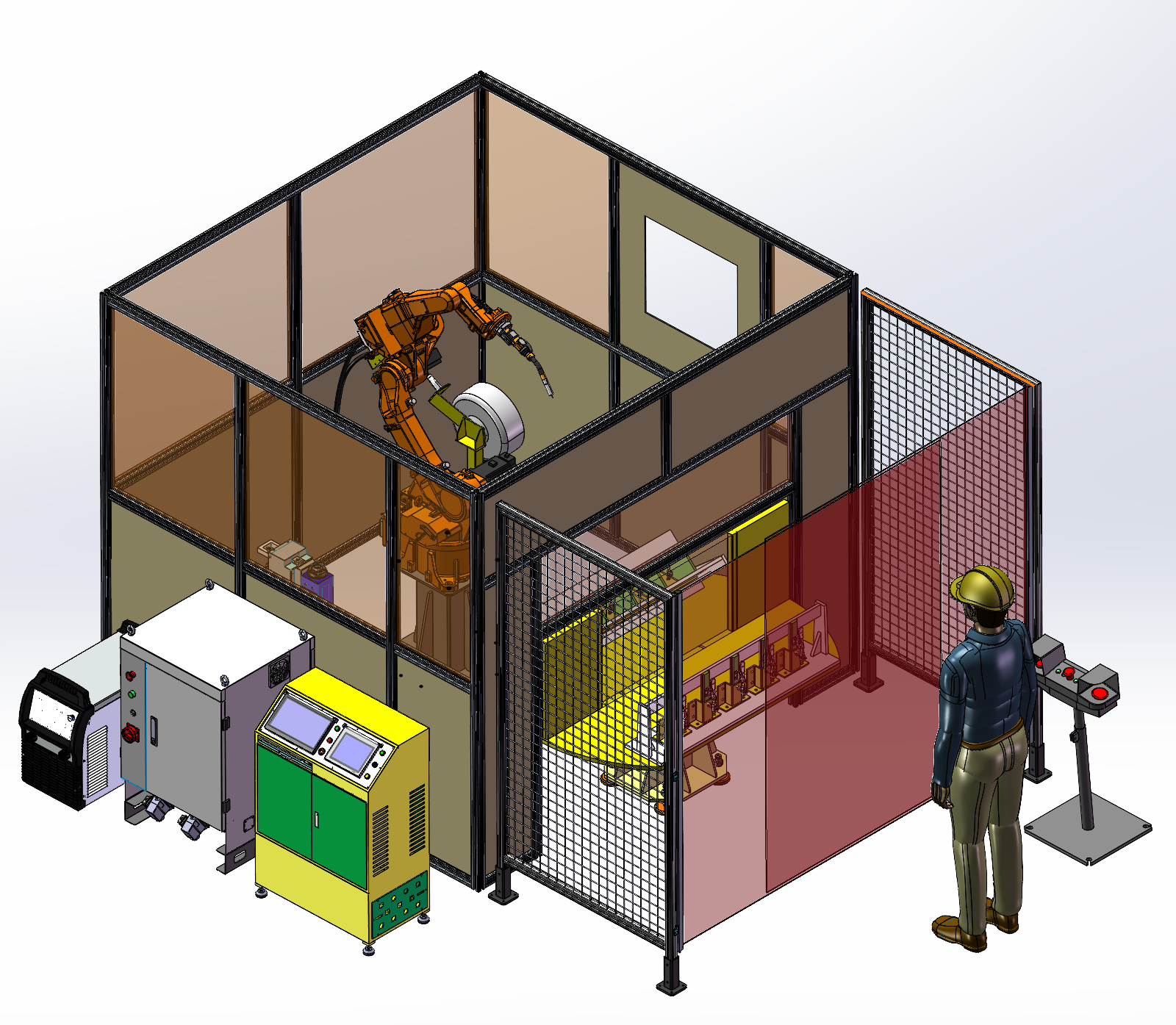

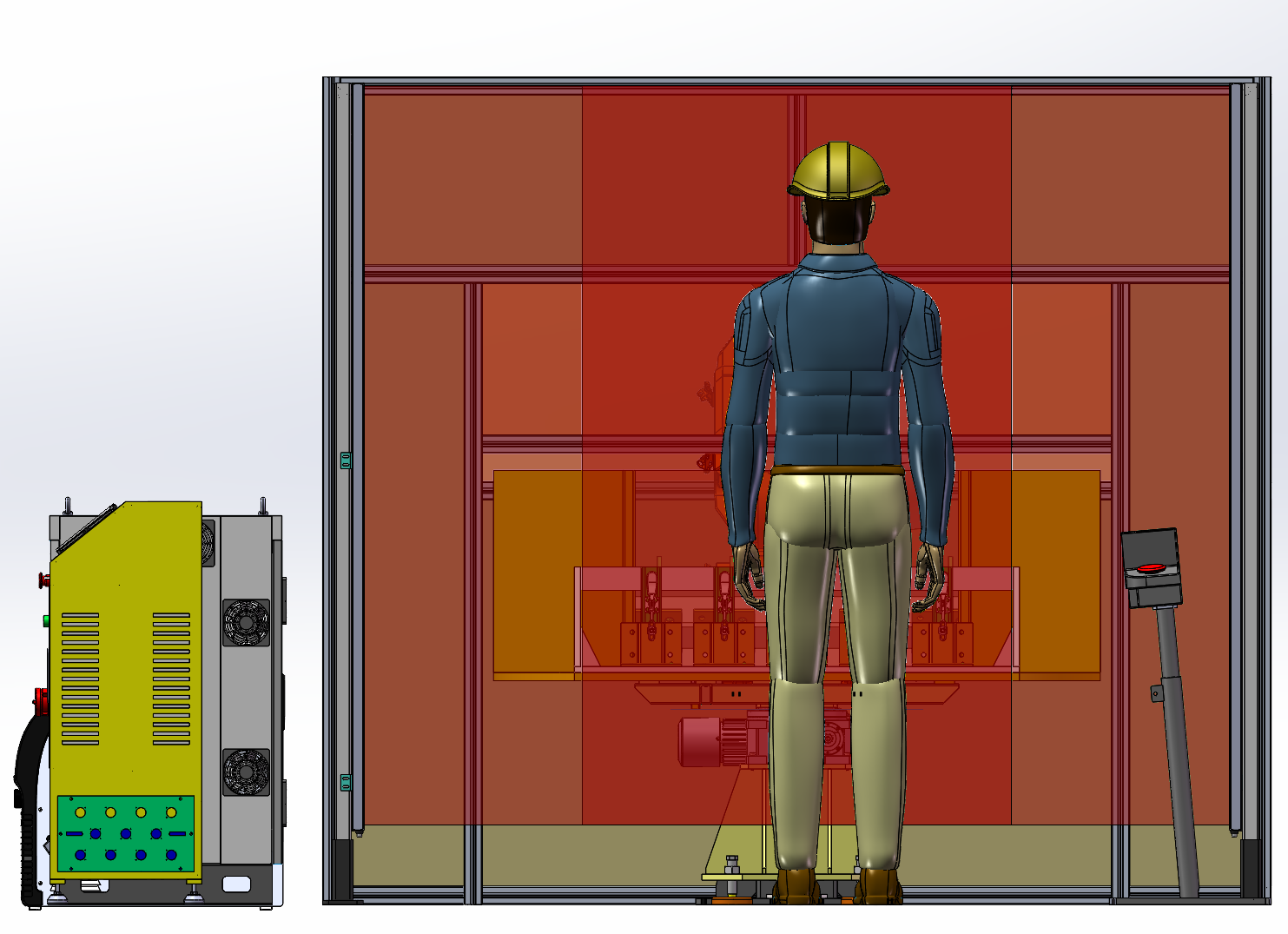

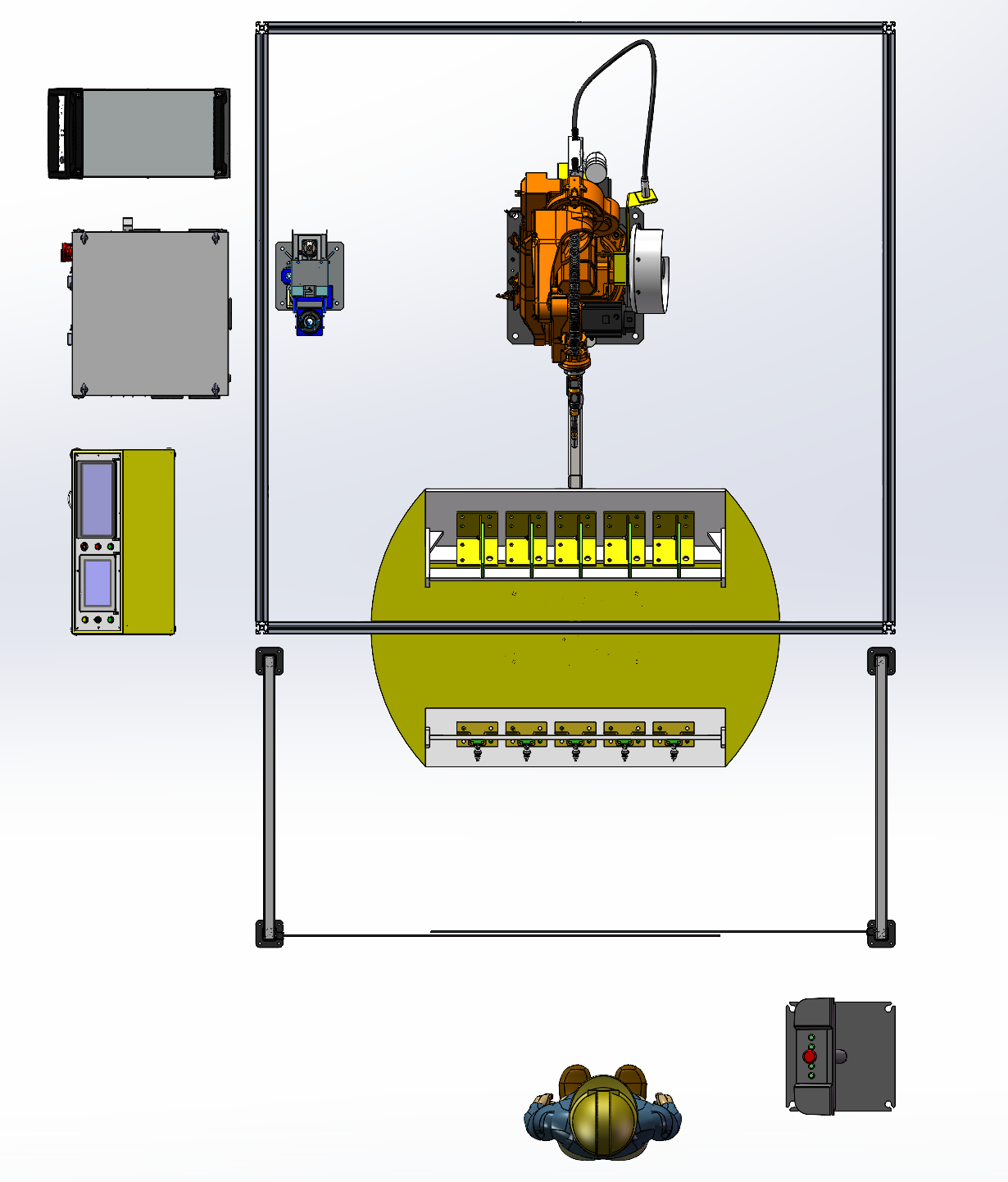

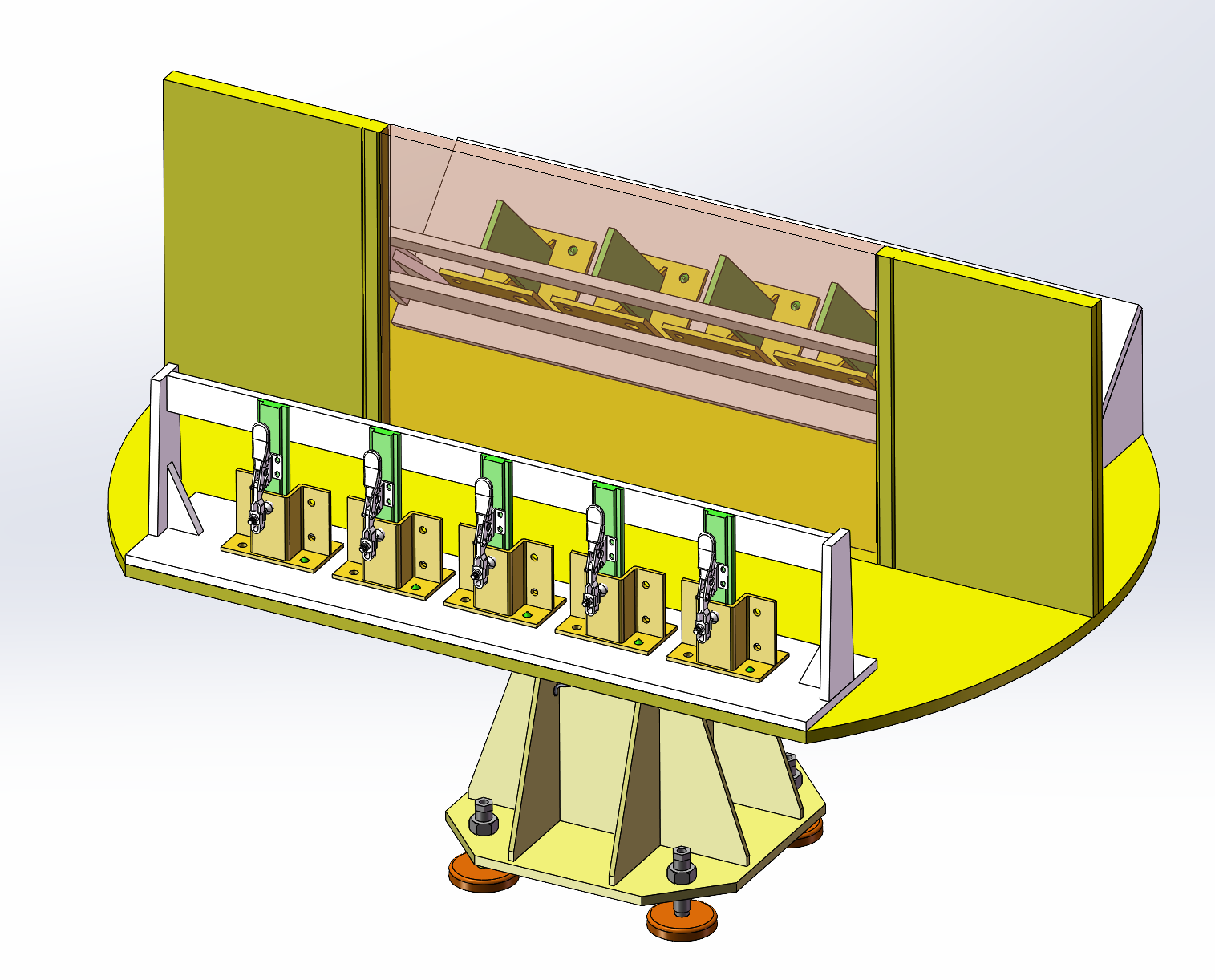

此为标准焊接工作站，采用双工位旋转台为来料系统，旋转台二边摆放不同的焊接产品，其流程如下：

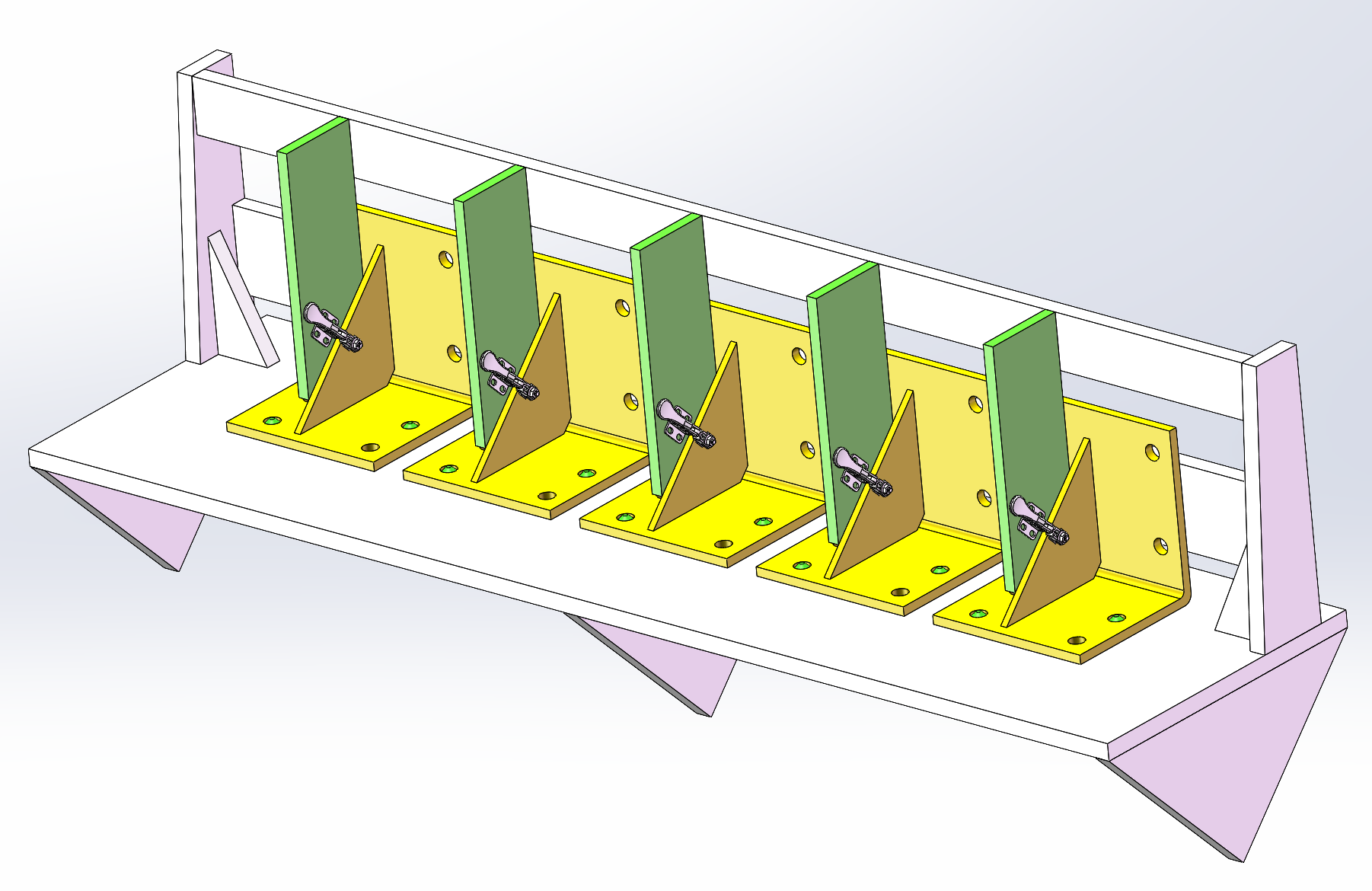

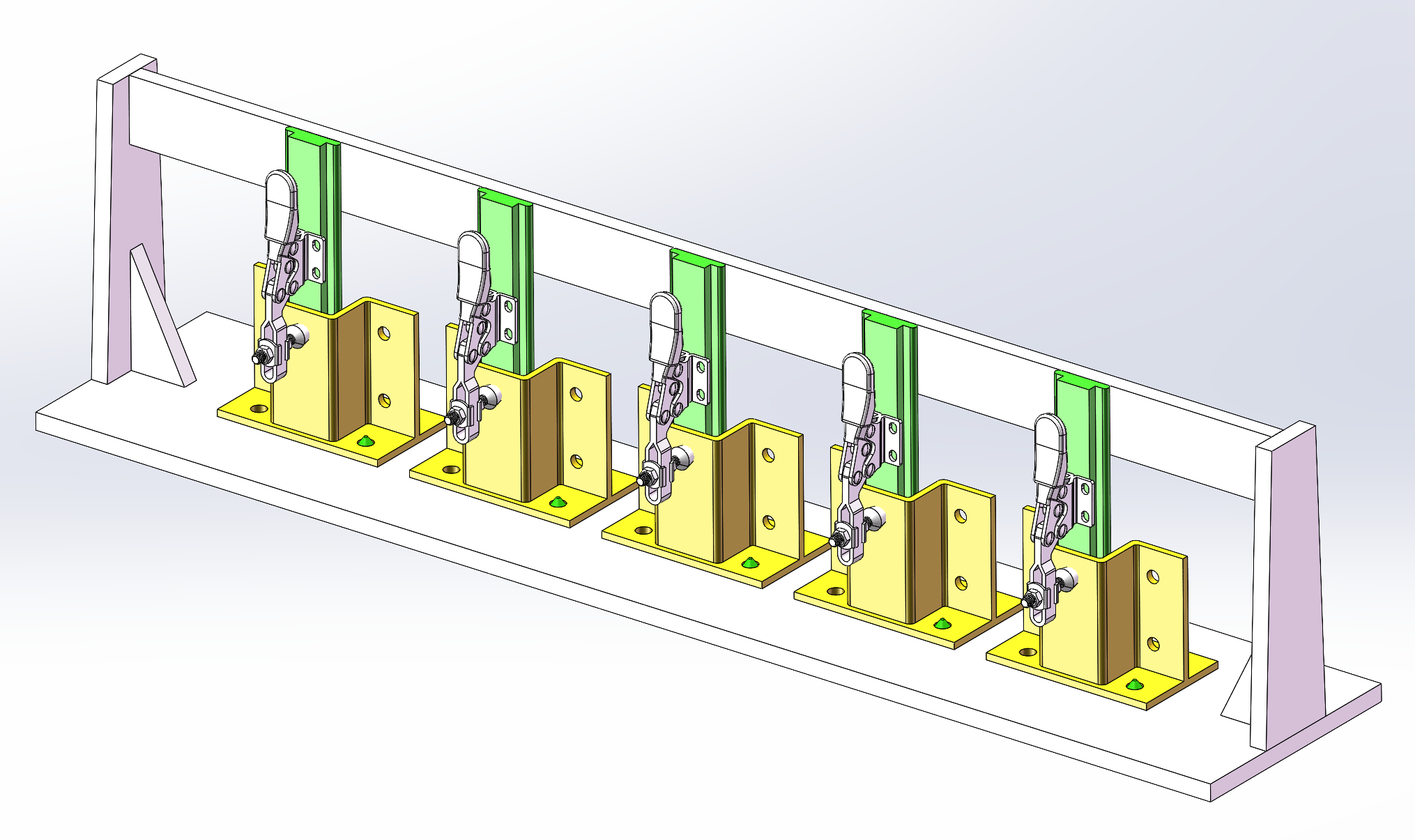

1、人工手动上件到旋转台固定的工装上，人工手动夹紧工件，待零件夹紧完毕后，人工退出，并按确认按钮；

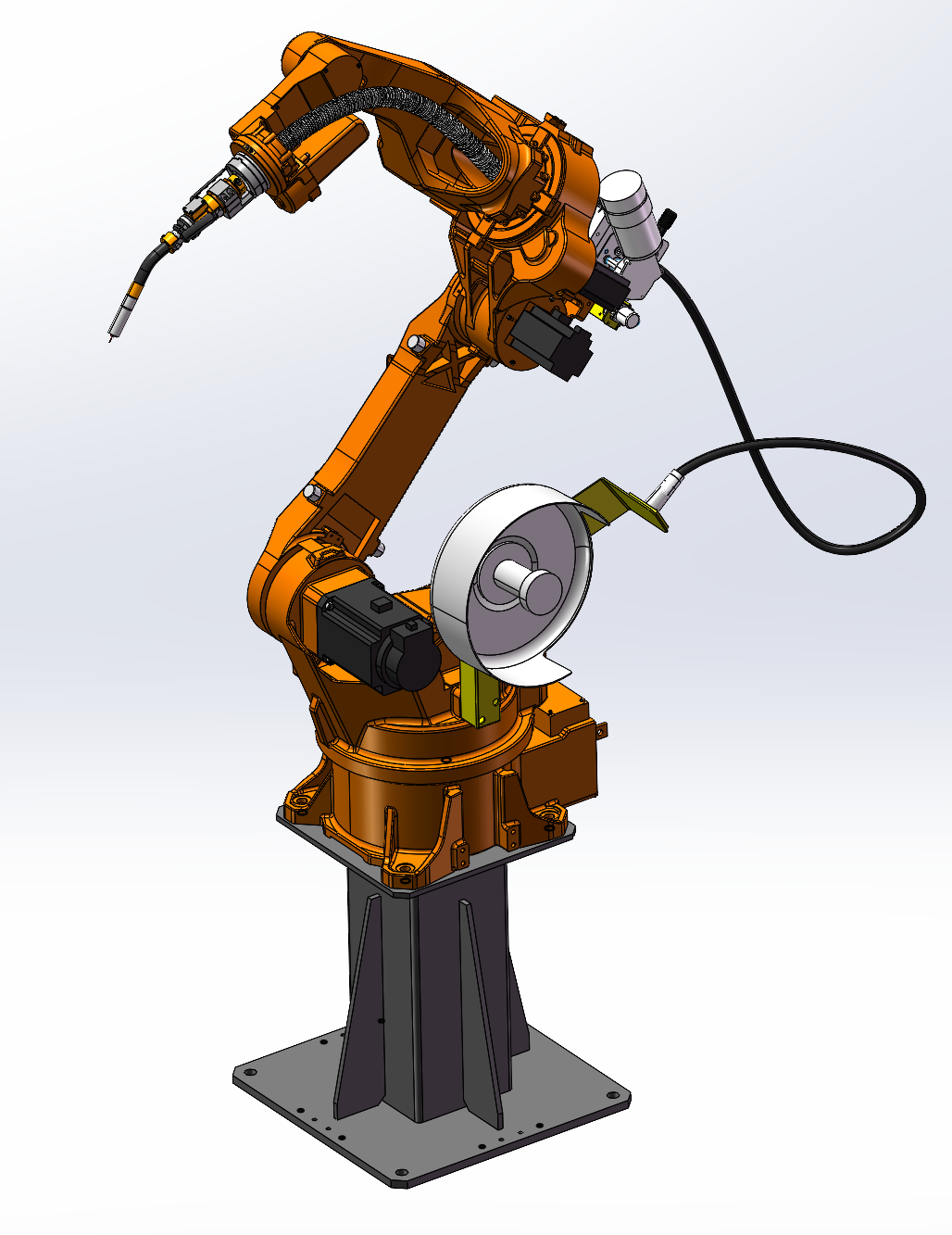

2、人工确认信号传输至机器人，机器人开始动作，机器人开始按照设定好的程序进行自动焊接；
3、在焊接过程中，采用电弧跟踪分析得出水平以及垂直方向的路径纠正数据，及时传递给机器人，机器人实时修正焊接轨迹，保证达到稳定的焊接要求；
4、焊接完毕后，三色灯亮起，并伴有鸣笛提示声，提醒人工下料，下料完毕后，人工上一待焊接件；
