泵支架镗孔夹具设计（ID:1532806）
0.png)
1.png)
2.png)
3.png)
4.png)

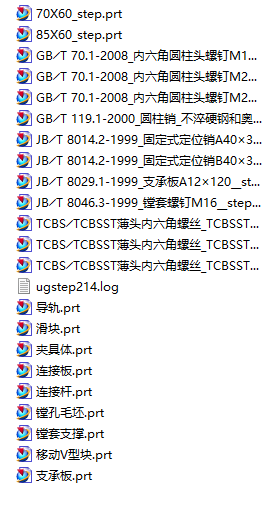

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17244546509586.rar | 2.26M |
| 2 | 70X60_step.prt | 119.14K |
| 3 | 85X60_step.prt | 81.89K |
| 4 | GB╱T119.1-2000_圆柱销_不淬硬钢和奥氏体不锈钢_12×50__step.prt | 78.82K |
| 5 | GB╱T70.1-2008_内六角圆柱头螺钉M12×50__step.prt | 107.19K |
| 6 | GB╱T70.1-2008_内六角圆柱头螺钉M20×35__step.prt | 108.31K |
| 7 | GB╱T70.1-2008_内六角圆柱头螺钉M20×60__step.prt | 125.33K |
| 8 | JB╱T8014.2-1999_固定式定位销A40×38__step.prt | 101.27K |
| 9 | JB╱T8014.2-1999_固定式定位销B40×38__step.prt | 105.07K |
| 10 | JB╱T8029.1-1999_支承板A12×120__step.prt | 98.94K |
| 11 | JB╱T8046.3-1999_镗套螺钉M16__step.prt | 107.29K |
| 12 | TCBS╱TCBSST薄头内六角螺丝_TCBSST12-25__step.prt | 98.91K |
| 13 | TCBS╱TCBSST薄头内六角螺丝_TCBSST8-16__step.prt | 103.15K |
| 14 | TCBS╱TCBSST薄头内六角螺丝_TCBSST8-35__step.prt | 98.49K |
| 15 | ugstep214.log | 96B |
| 16 | 夹具体.prt | 1.80M |
| 17 | 导轨.prt | 263.96K |
| 18 | 支承板.prt | 173.21K |
| 19 | 滑块.prt | 161.83K |
| 20 | 移动V型块.prt | 219.27K |
| 21 | 连接杆.prt | 244.48K |
| 22 | 连接板.prt | 215.45K |
| 23 | 镗套支撑.prt | 214.75K |
| 24 | 镗孔毛坯.prt | 432.44K |
此图纸下载需要500金币
立即下载
发布者
战斗机（代做私信）
创作: 3226
粉丝: 70
加入时间：2021-02-23
模型信息
图纸格式：prt
文件大小：2.32M
所需金币：500
上传时间：2024-08-24 07:10:51
是否可编辑：可修改，包括参数
版本：UG 12
标签
图纸简介

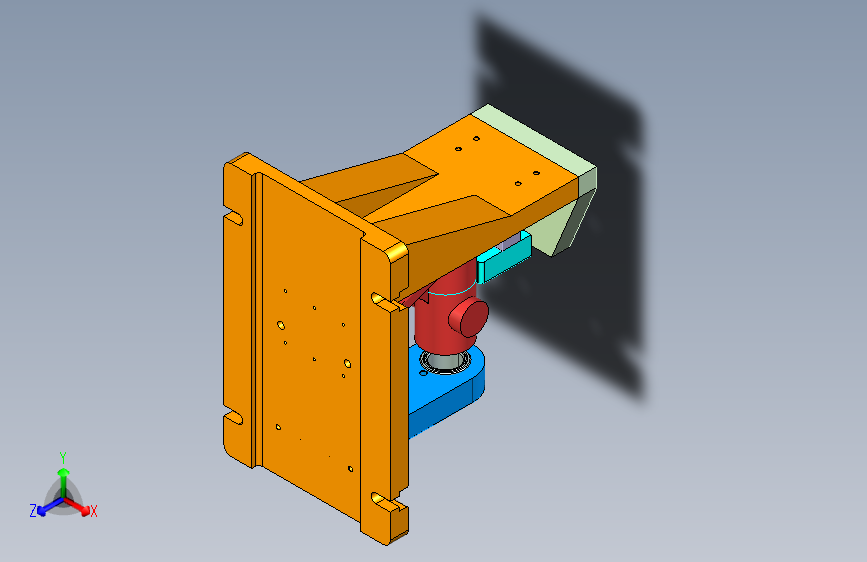

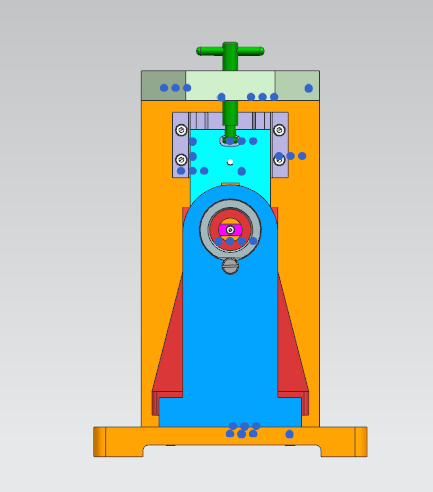

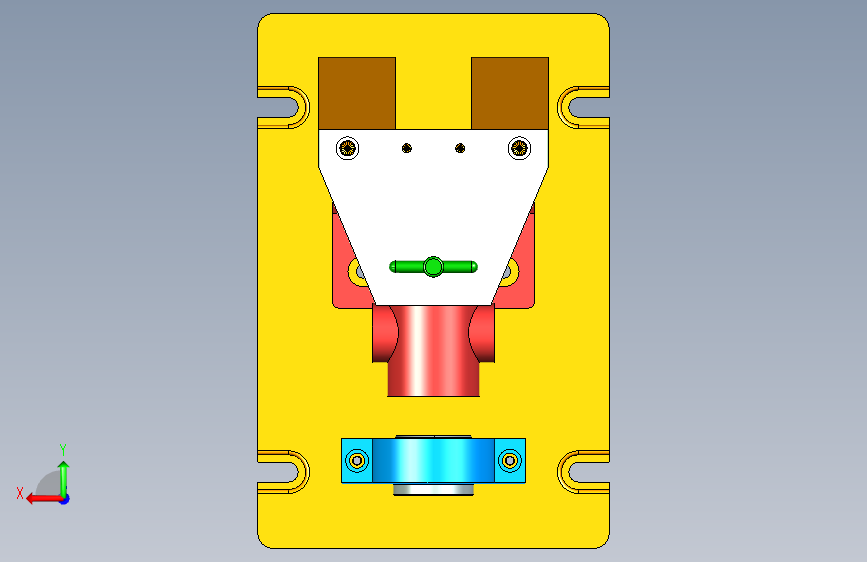

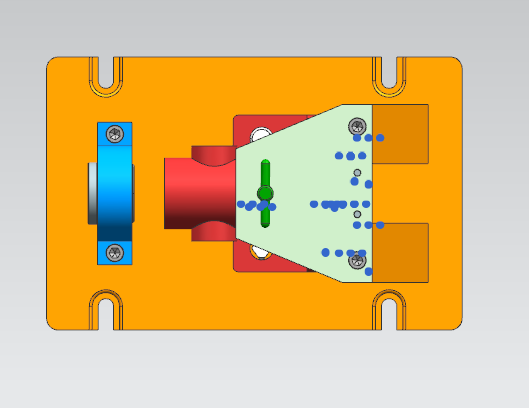

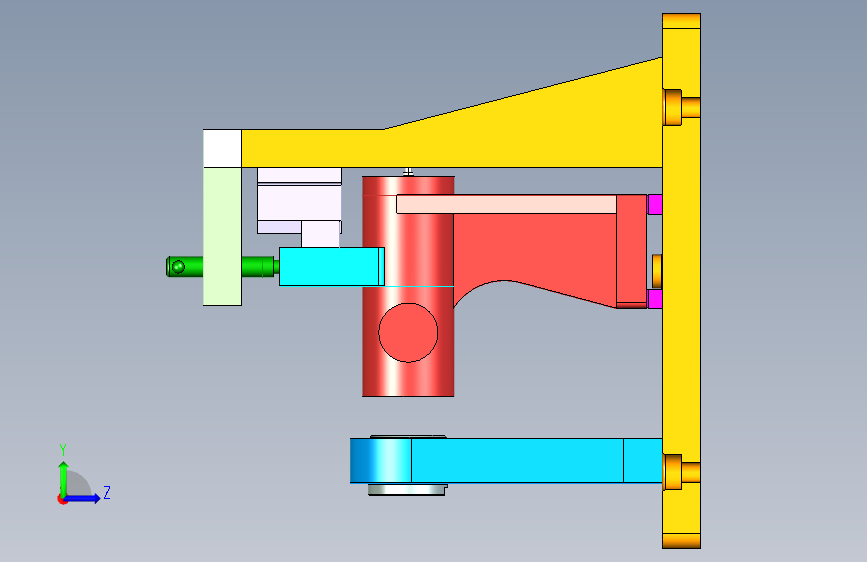

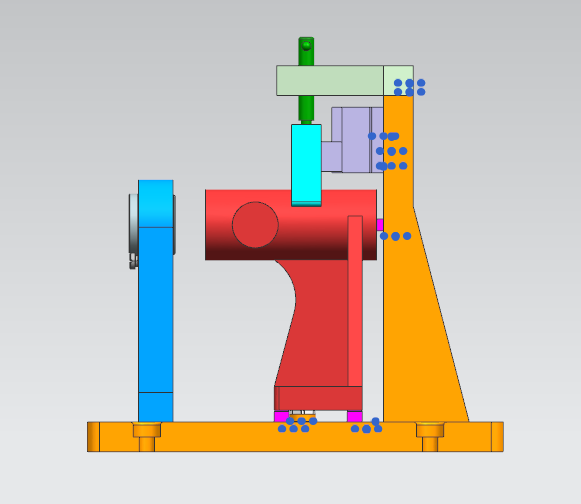

此设计为泵支架镗孔夹具设计，底面用垫板和销子限制自由度，顶面用V型块实现快速夹紧，背面也是垫块限制自由度，整体设计紧凑合理，欢迎大家下载交流。
