水路分流系统设计（ID:1533424）
0.png)
1.png)
2.png)
3.png)
4.png)

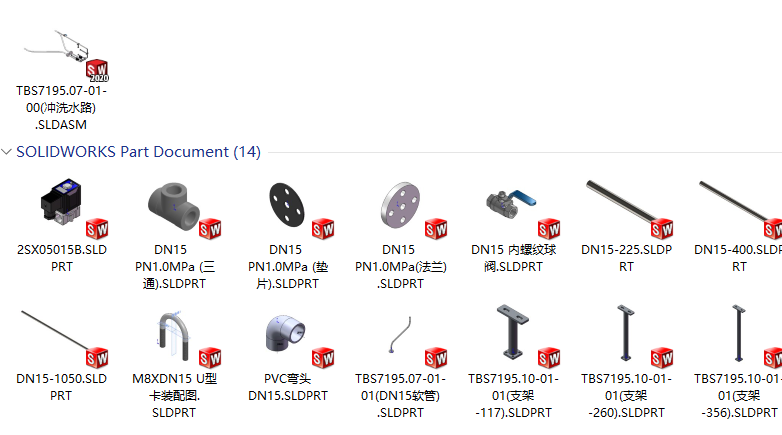

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17245010202525.rar | 2.90M |
| 2 | 2SX05015B.SLDPRT | 588.20K |
| 3 | DN15-1050.SLDPRT | 76.61K |
| 4 | DN15-225.SLDPRT | 120.51K |
| 5 | DN15-400.SLDPRT | 109.96K |
| 6 | DN15PN1.0MPa三通.SLDPRT | 144.30K |
| 7 | DN15PN1.0MPa垫片.SLDPRT | 88.46K |
| 8 | DN15PN1.0MPa法兰.SLDPRT | 150.62K |
| 9 | DN15内螺纹球阀.SLDPRT | 285.49K |
| 10 | M8XDN15U型卡装配图.SLDPRT | 124.37K |
| 11 | PVC弯头DN15.SLDPRT | 188.81K |
| 12 | TBS7195.07-01-00冲洗水路.SLDASM | 719.69K |
| 13 | TBS7195.07-01-01DN15软管.SLDPRT | 102.25K |
| 14 | TBS7195.10-01-01支架-117.SLDPRT | 154.08K |
| 15 | TBS7195.10-01-01支架-260.SLDPRT | 128.08K |
| 16 | TBS7195.10-01-01支架-356.SLDPRT | 123.79K |
| 17 | ~$TBS7195.07-01-00(冲洗水路).SLDASM | 14B |
此图纸下载需要400金币
立即下载
发布者
战斗机（代做私信）
创作: 3242
粉丝: 72
加入时间：2021-02-23
模型信息
图纸格式：sldprt,sldasm
文件大小：2.97M
所需金币：400
上传时间：2024-08-24 20:03:41
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
图纸简介

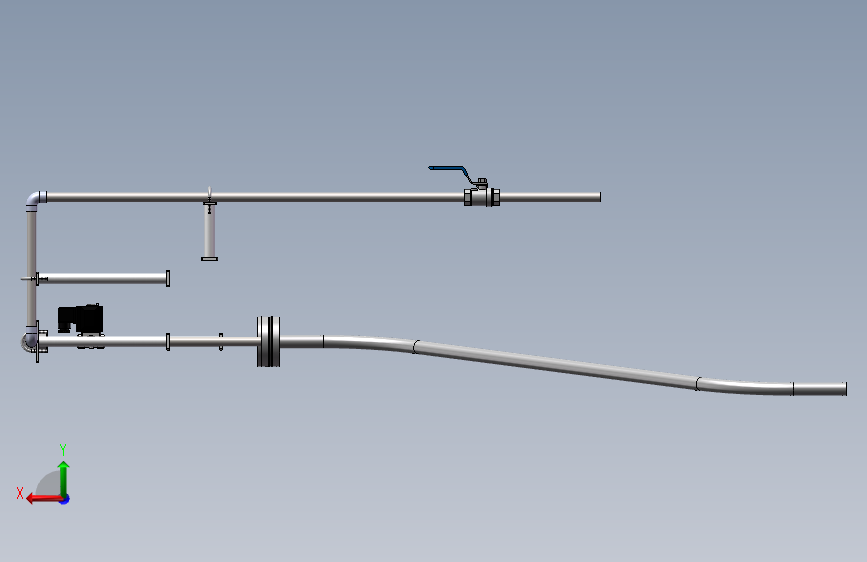

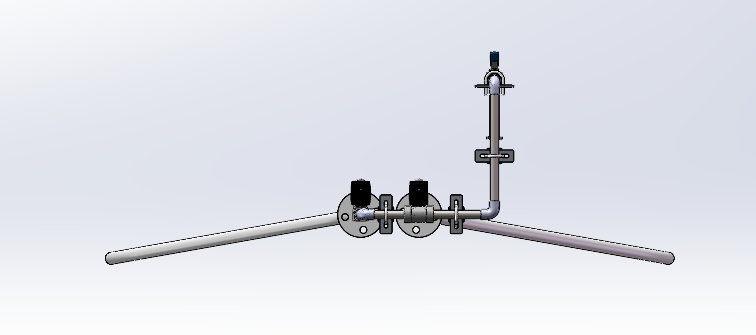

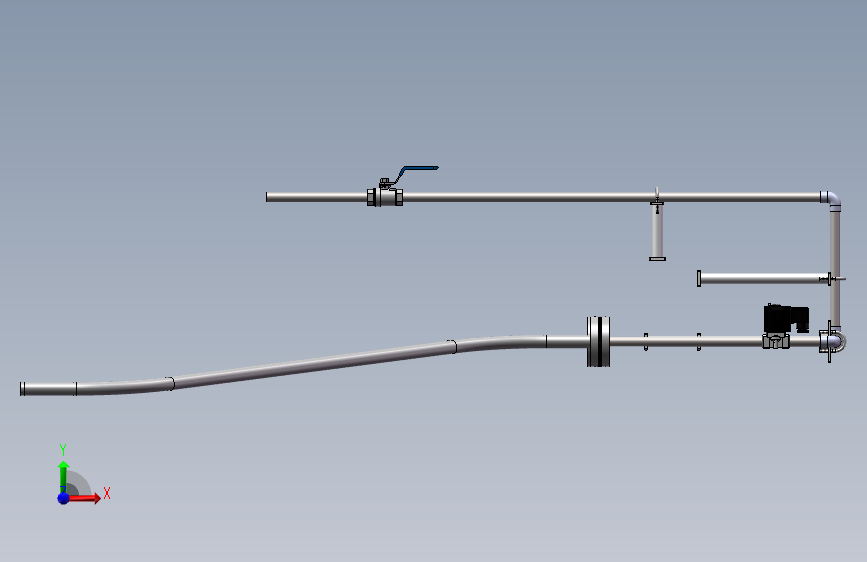

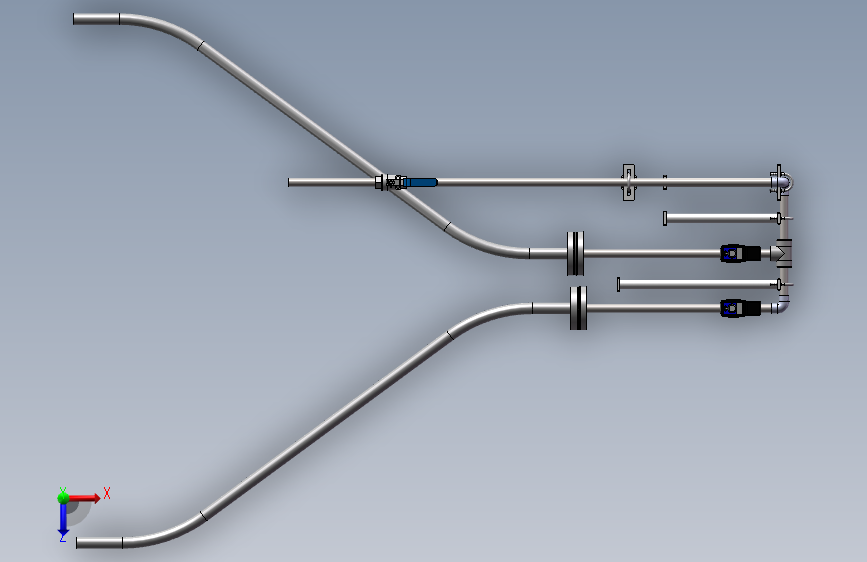

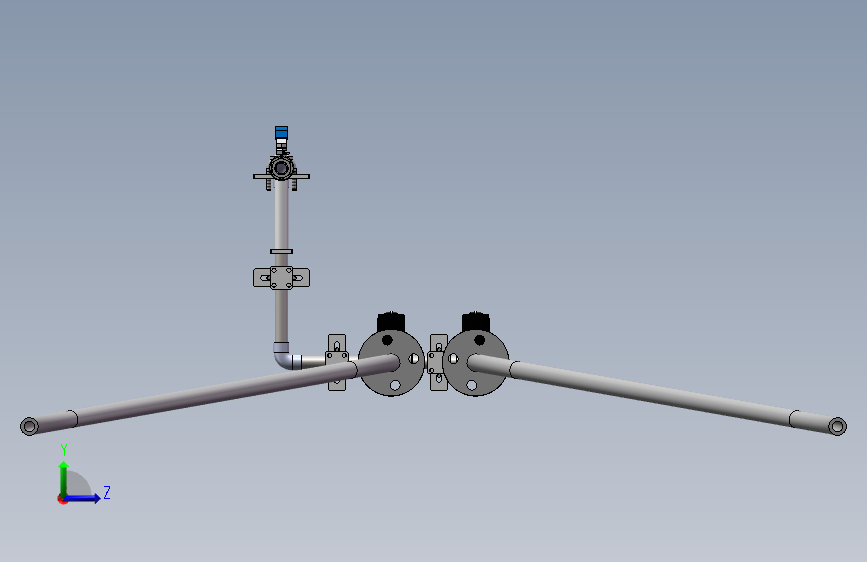

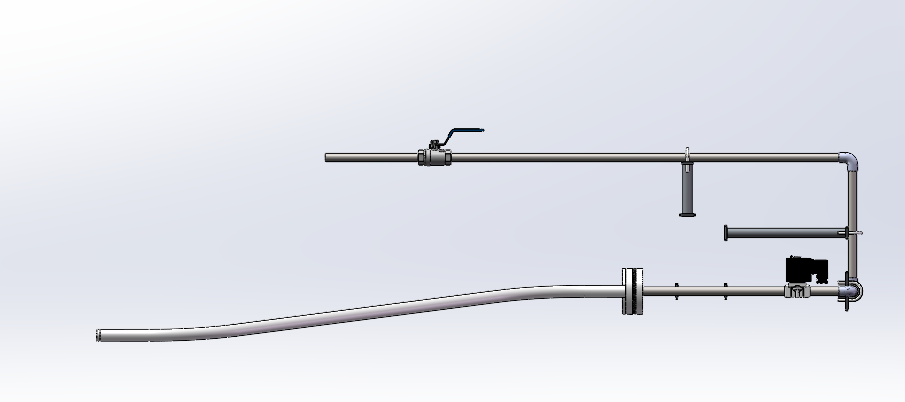

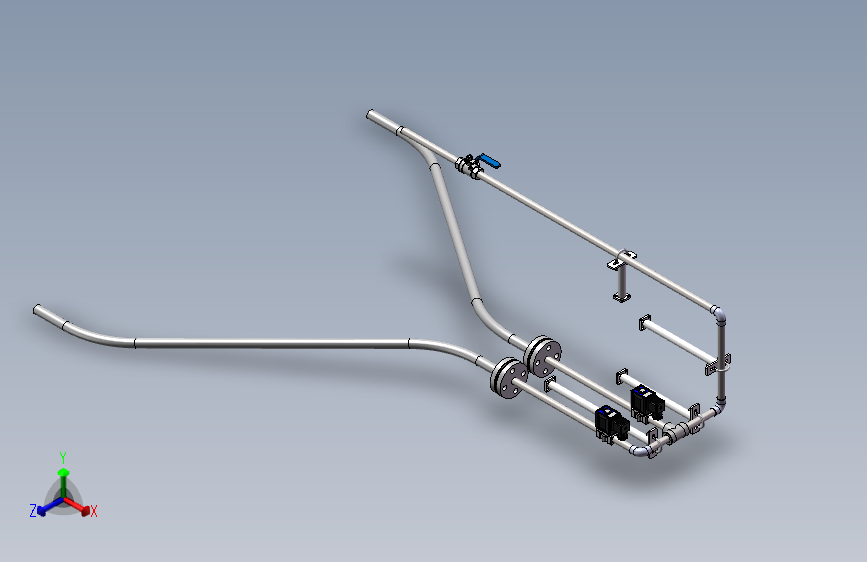

此设计为一款水路分流系统设计，将一路水流分为两路，每一路管道上面安装流量阀，可以分别监控流量，主管道上面加装开关阀，可以便于停水检修，因为管路的灵活性，管路常被用于液压系统等靠液体驱动的机械设备。
