回转工作台（ID:1533869）

设备部件 / 工器具 / 回转工作台

©非原创

平面图

3D视图

文件列表

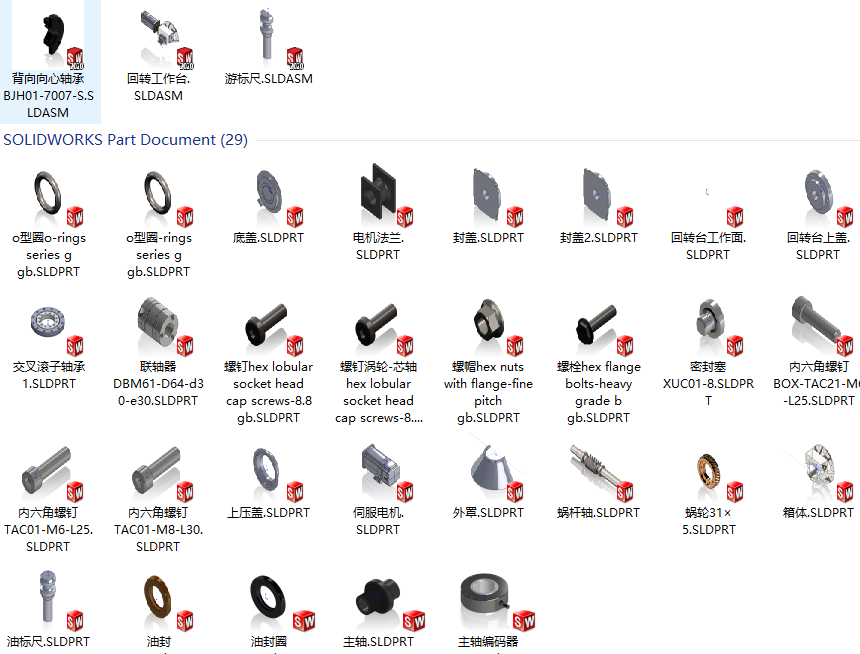

#	文件名称	文件大小
1	17245495966517.zip	72.48M
2	o型圈-ringsseriesggb.SLDPRT	301.73K
3	o型圈o-ringsseriesggb.SLDPRT	250.15K
4	~$o型圈-rings series g gb.SLDPRT	6B
5	上压盖.SLDPRT	152.44K
6	主轴.SLDPRT	179.19K
7	主轴编码器EncoderTHT120-551006T8G.SLDPRT	146.31K
8	交叉滚子轴承1.SLDPRT	1.62M
9	伺服电机.SLDPRT	1.09M
10	内六角螺钉BOX-TAC21-M6-L25.SLDPRT	107.41K
11	内六角螺钉TAC01-M6-L25.SLDPRT	113.36K
12	内六角螺钉TAC01-M8-L30.SLDPRT	112.14K
13	回转台上盖.SLDPRT	147.08K
14	回转台工作面.SLDPRT	68.80K
15	回转工作台.SLDASM	59.17M
16	外罩.SLDPRT	197.02K
17	密封塞XUC01-8.SLDPRT	133.36K
18	封盖.SLDPRT	142.11K
19	封盖2.SLDPRT	147.24K
20	底盖.SLDPRT	173.41K
21	油封XUE02-d35-D60-C10.SLDPRT	101.93K
22	油封圈XUE01-d35-D60-C8.SLDPRT	91.52K
23	油标尺.SLDPRT	125.67K
24	游标尺.SLDASM	170.47K
25	电机法兰.SLDPRT	206.29K
26	箱体.SLDPRT	754.58K
27	联轴器DBM61-D64-d30-e30.SLDPRT	385.82K
28	背向向心轴承BJH01-7007-S.SLDASM	248.09K
29	蜗杆轴.SLDPRT	975.51K
30	蜗轮31×5.SLDPRT	4.26M
31	螺帽hexnutswithflange-finepitchgb.SLDPRT	223.25K
32	螺栓hexflangebolts-heavygradebgb.SLDPRT	206.53K
33	螺钉hexlobularsocketheadcapscrews-8.8gb.SLDPRT	361.21K
34	螺钉涡轮-芯轴hexlobularsocketheadcapscrews-8.8gb.SLDPRT	360.70K
35	BBW32006X.SLDPRT	113.72K
36	圆锥滚子轴承.SLDASM	184.07K
37	油封圈XUE02-d30-D50-C7.SLDPRT	94.96K
38	油封盖.SLDPRT	125.04K
39	背对背安装圆锥滚子轴承.SLDASM	207.54K
40	轴承法兰外圈.SLDPRT	144.36K

此图纸下载需要400金币

立即下载

发布者

战斗机（代做私信）

创作: 3244

粉丝: 73

加入时间：2021-02-23

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：74.22M

所需金币：400

上传时间：2024-08-25 09:33:26

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2022

标签

图纸简介

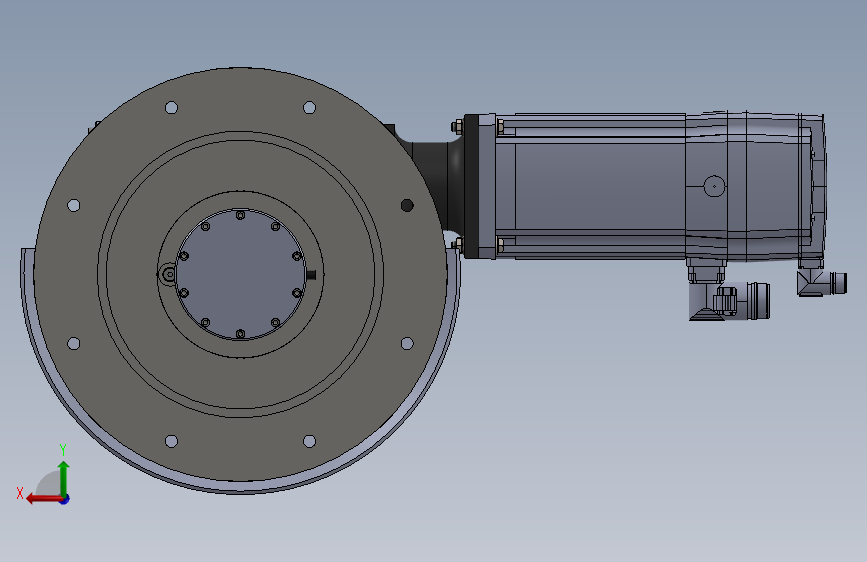

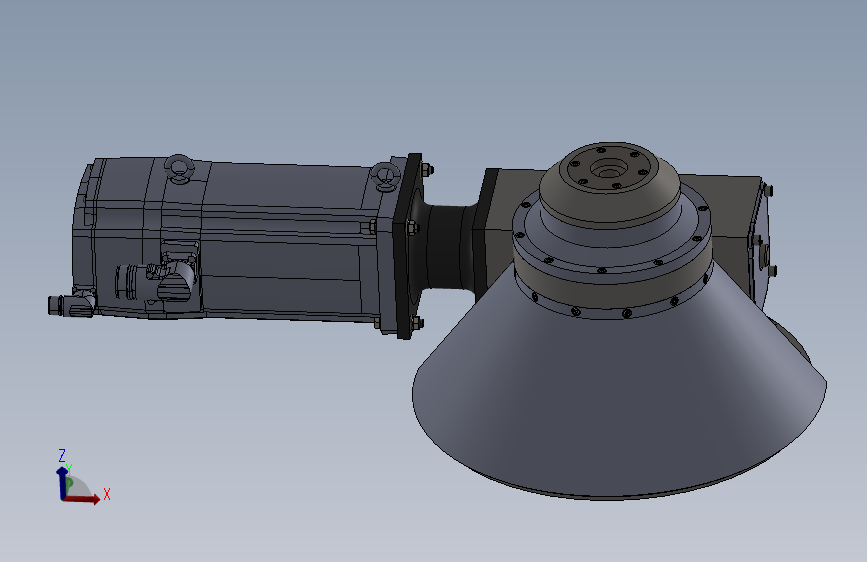

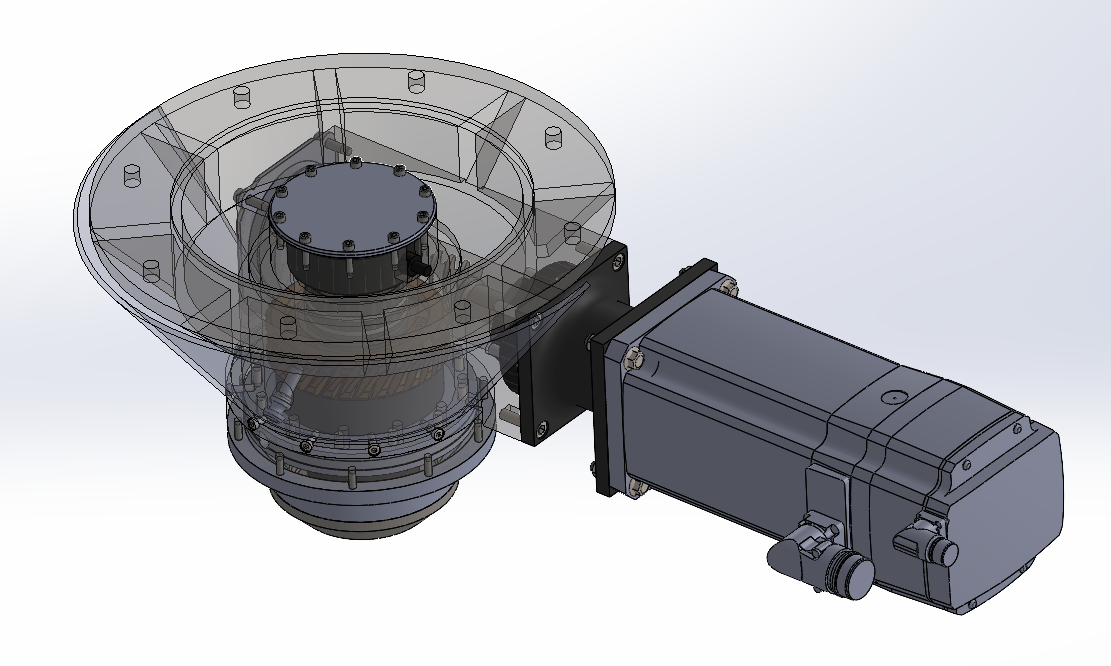

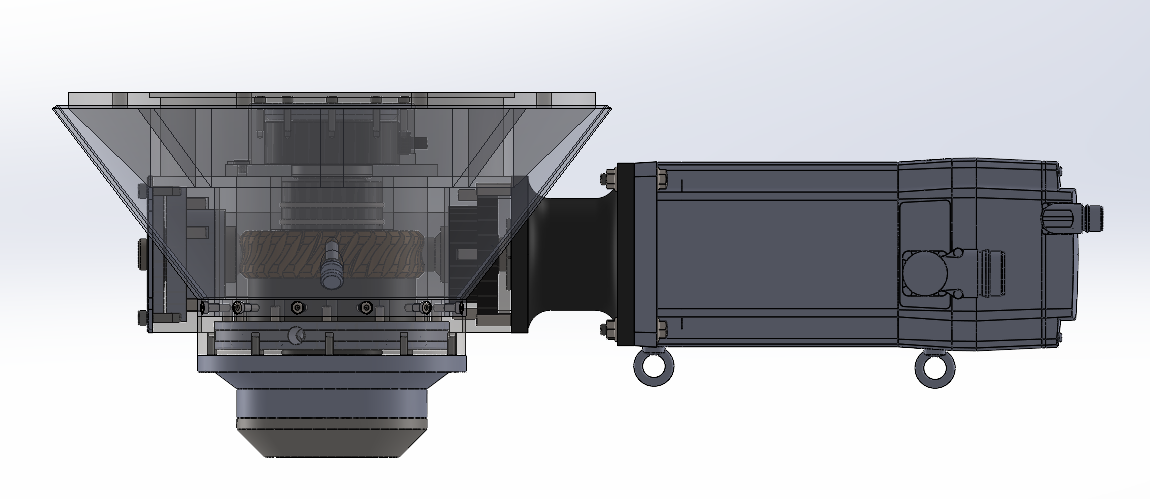

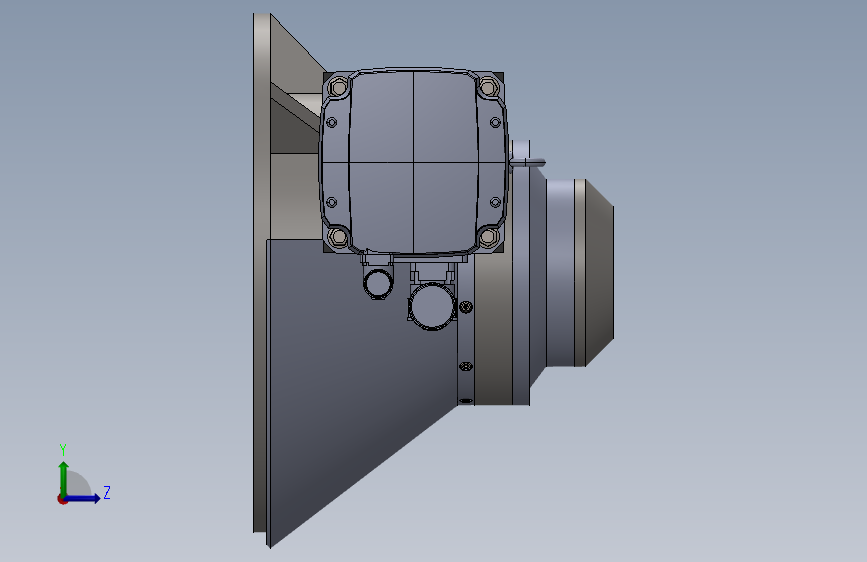

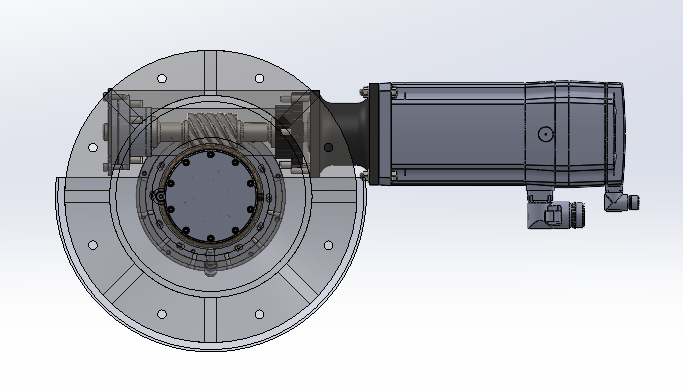

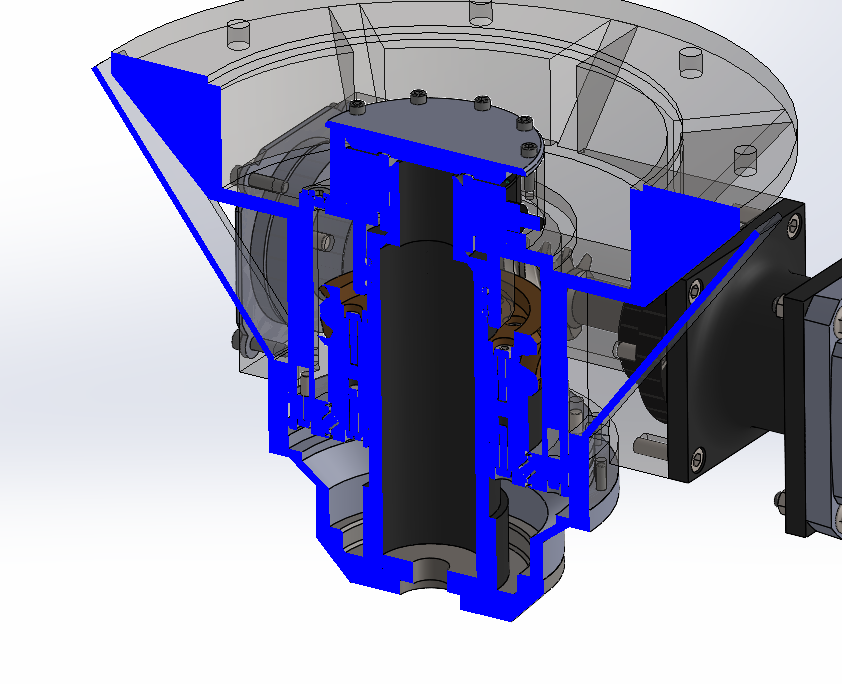

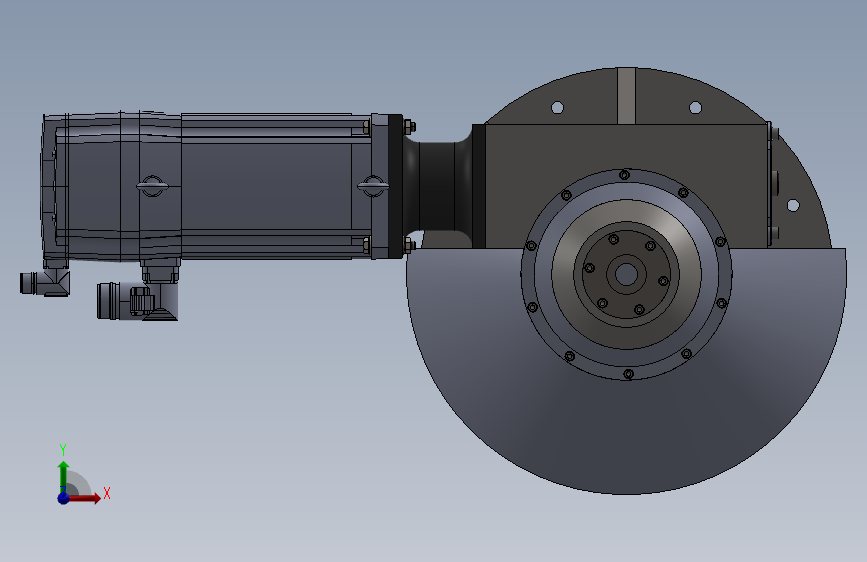

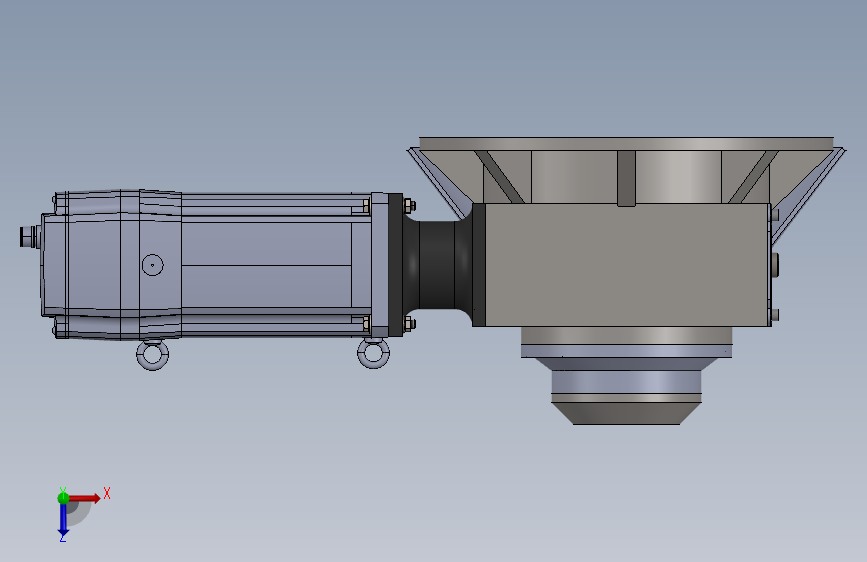

该机构是基于sw建模的回转工作台机构，主要包括电机传动部分、蜗轮蜗杆部分、旋转制动以及工作台面等，转台按功能的不同可分为通用转台和精密转台两类。是镗床、钻床、铣床和插床等重要附件，用于加工有分度要求的孔、槽和斜面，加工时转动工作台，则可加工圆弧面和圆弧槽等。通用转台按结构不同又分为水平转台、立卧转台和万能转台。
