产品高度测定装置
（ID:1534233）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

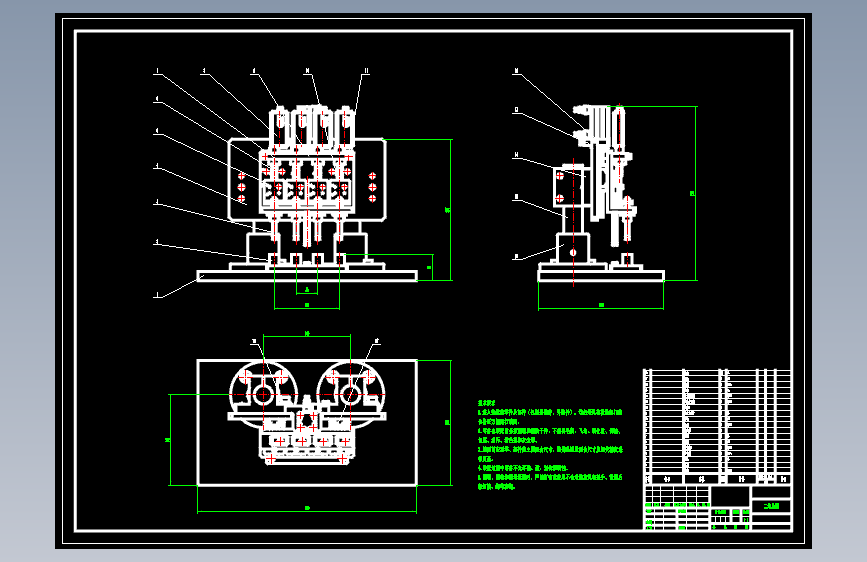

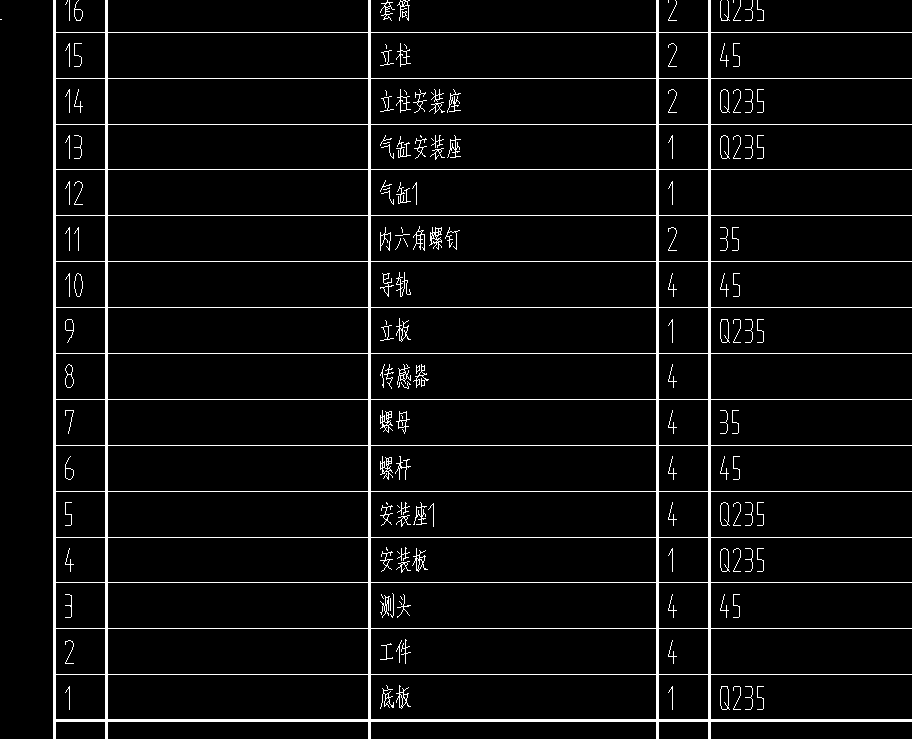

| 1 | 二维总图.dwg | 220.44K |

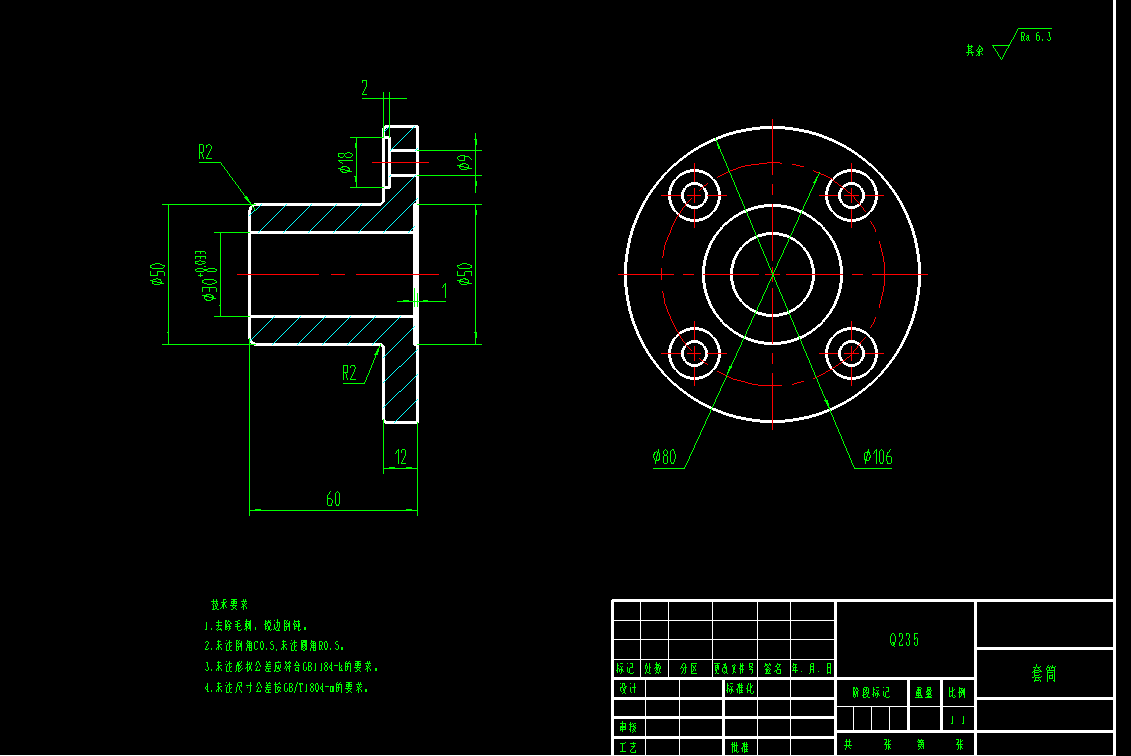

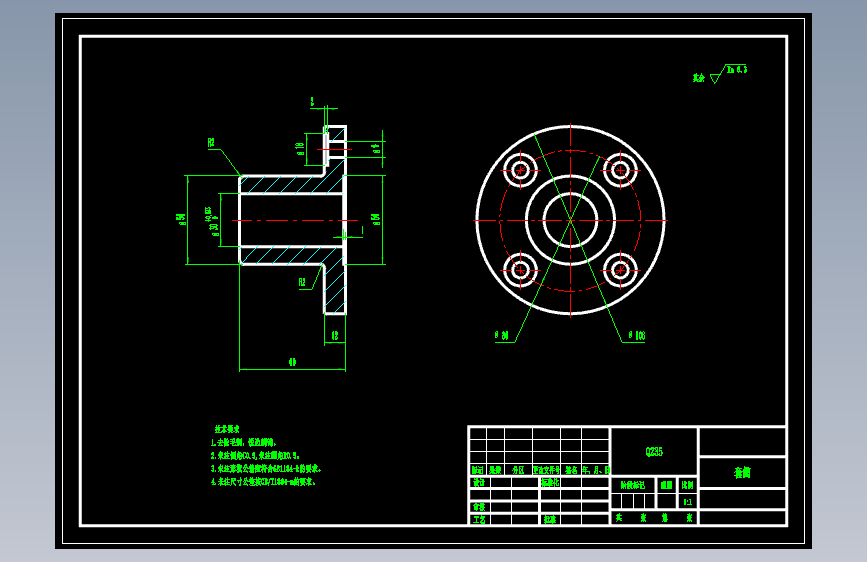

| 2 | 套筒.dwg | 60.36K |

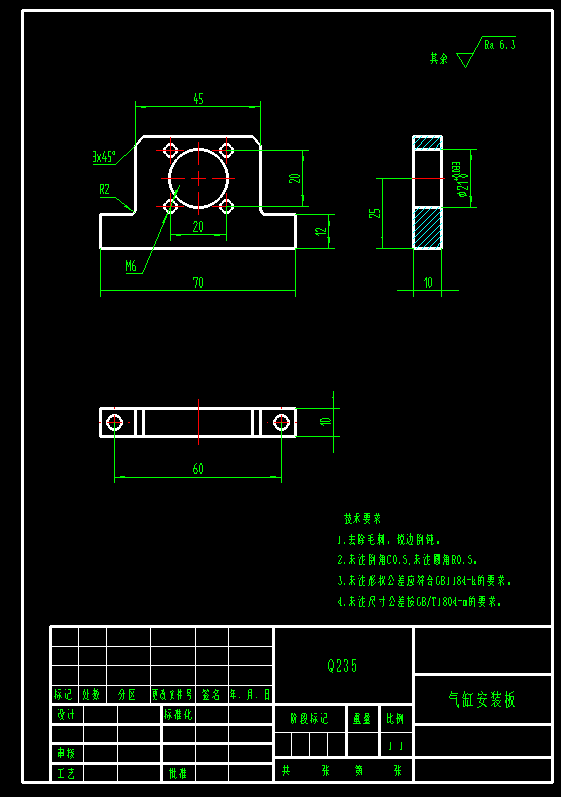

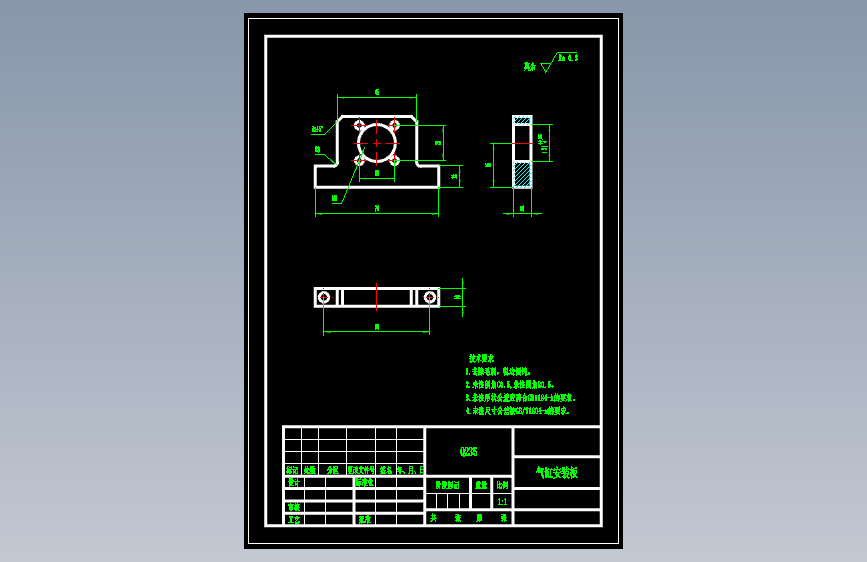

| 3 | 气缸安装板.dwg | 88.09K |
此图纸下载需要300金币
立即下载
发布者
模型信息
图纸ID：1534233
图纸格式：dwg
文件大小：258.6KB
所需金币：300
上传时间：2024-08-25 21:14:17
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介
此结构可以节省气缸，只需要一个气缸，同时可以测多种产品，或者同时测不同产品的高度。如果治具头设计合理，还可以检测产品的外形。用气缸按压，用变位传感器测定每个工件的高度。工件由操作员手动供給和搬出，使用标准夹具，进行调整，然后进行自动测定。
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
