杏核去除机CAD（ID:1534916）
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17246262626535.rar | 720.30K |

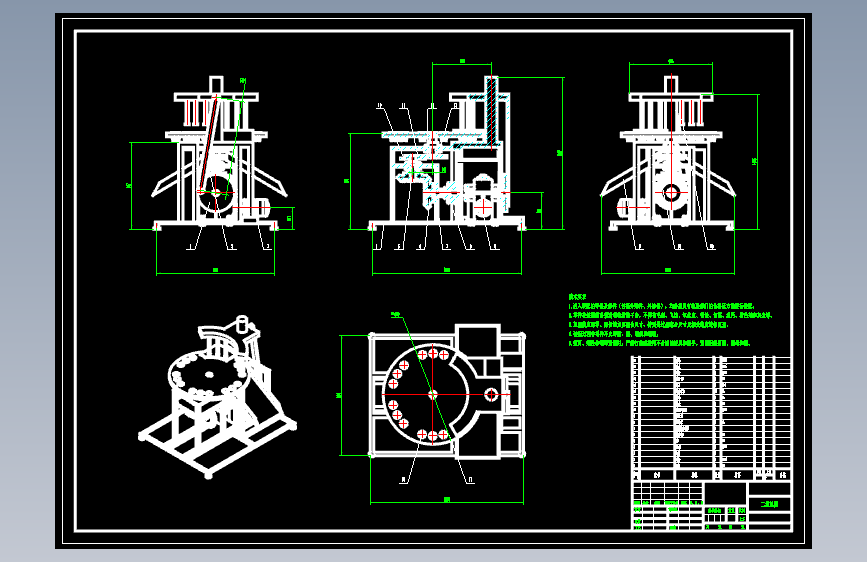

| 2 | 二维总图.dwg | 698.78K |

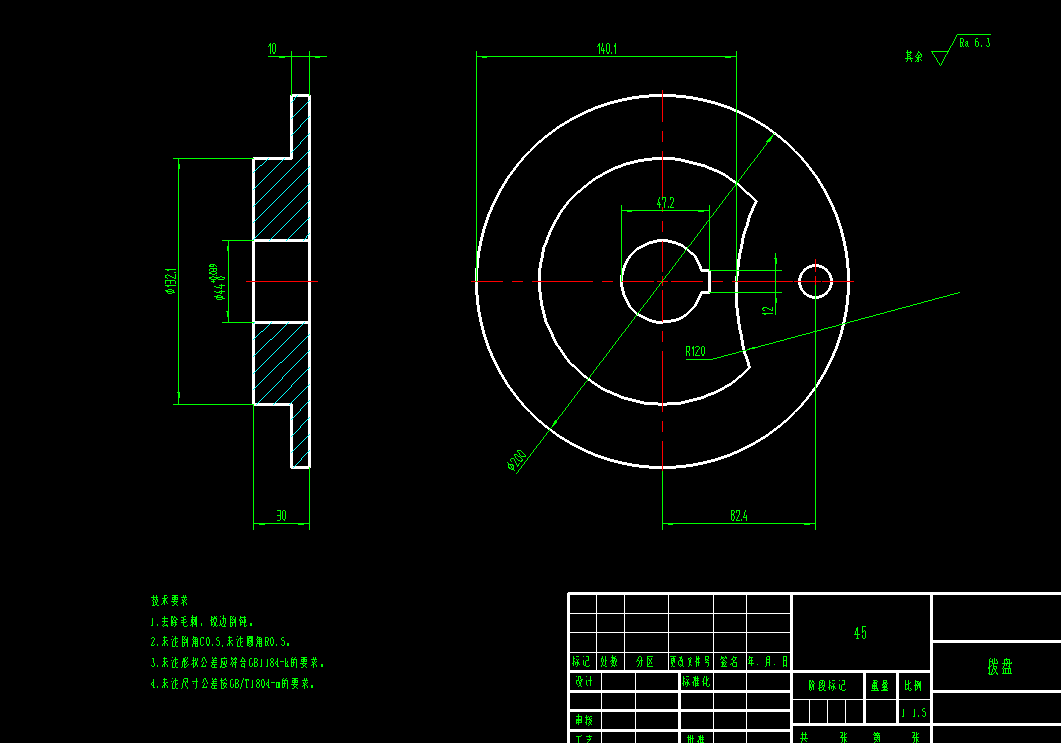

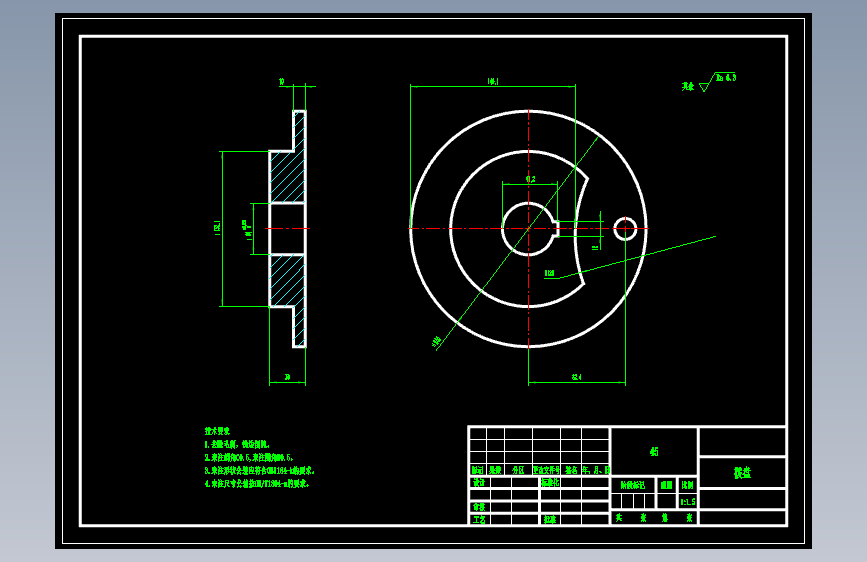

| 3 | 拨盘.dwg | 84.63K |

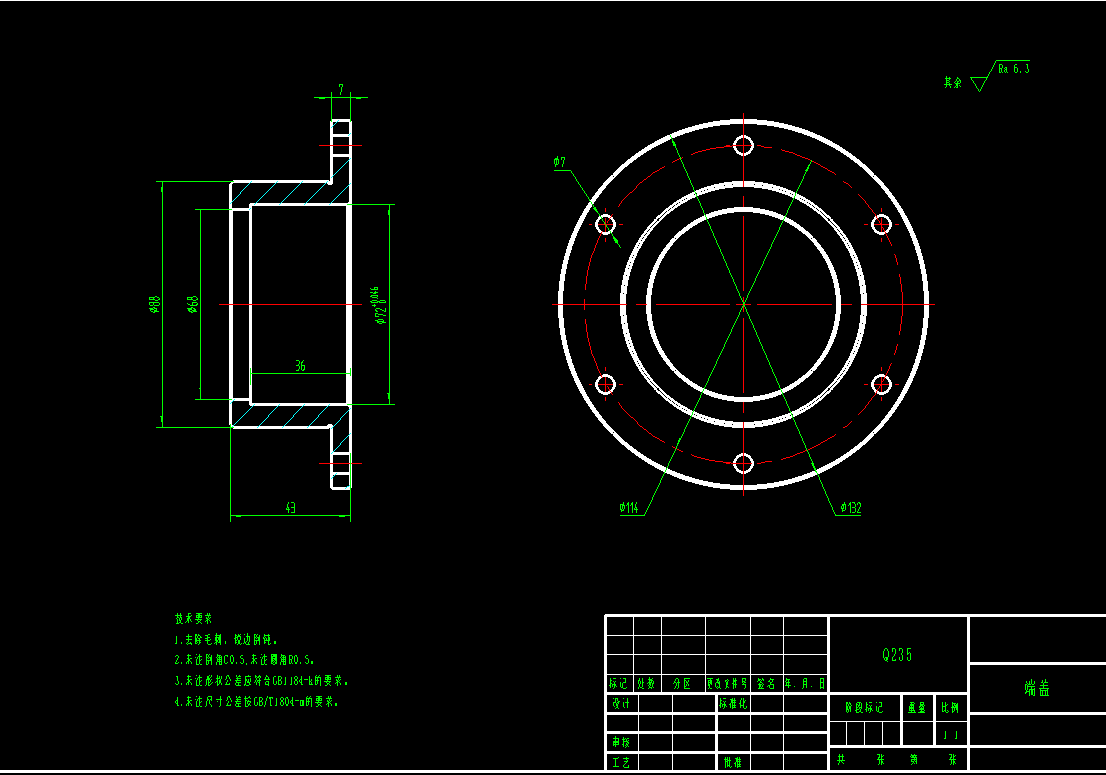

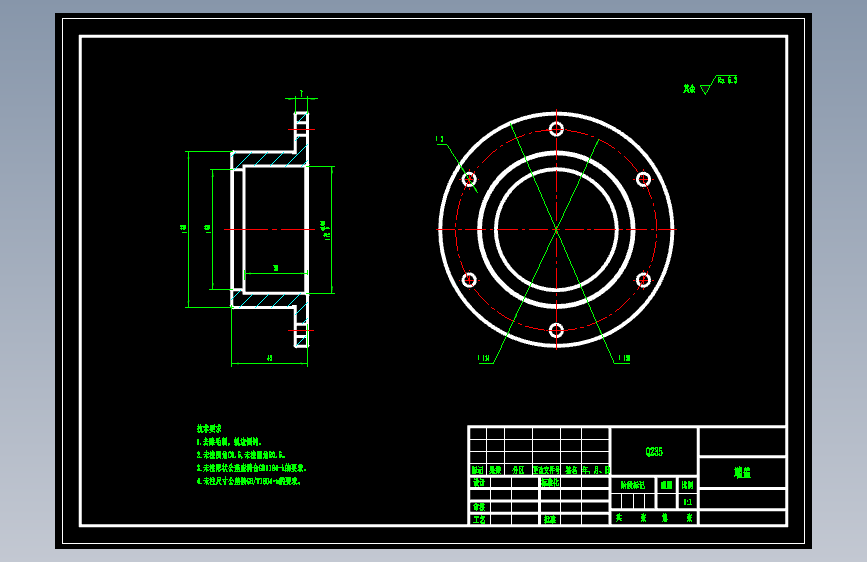

| 4 | 端盖.dwg | 87.13K |
此图纸下载需要400金币
立即下载
发布者
战斗机（代做私信）
创作: 3247
粉丝: 78
加入时间：2021-02-23
模型信息
图纸格式：dwg
文件大小：737.59KB
所需金币：400
上传时间：2024-08-26 06:51:03
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介
杏核去除机的工作原理：该杏核去除机是通过电动机驱动减速器，并在减速器减速后，将动力输出给曲柄连杆机构从而带动去核机构做上下往复运动以及与做圆周运动的杏盘相配合来实现不间断地去核作业。首先电动机的转动后，驱动蜗轮蜗杆减速器的输入轴，并在其减速后，由减速器两端的输出轴分别以同等的运动形式输送给曲柄连杆机构和联轴器。减速器一端的输出轴与曲柄连杆机构相连，继而通过连杆带动去核机构（冲核杆、卸杏杆）做上下往复直线运动，向下运动时即完成杏果的冲核和卸料功能。减速器的另一端输出轴与联轴器相连，并通过联轴器输送给锥齿轮，在锥齿轮的垂直传递运动形式后，拨盘转动，然后拨盘拨动槽轮，同时与槽轮同轴的杏盘在槽轮的驱动
