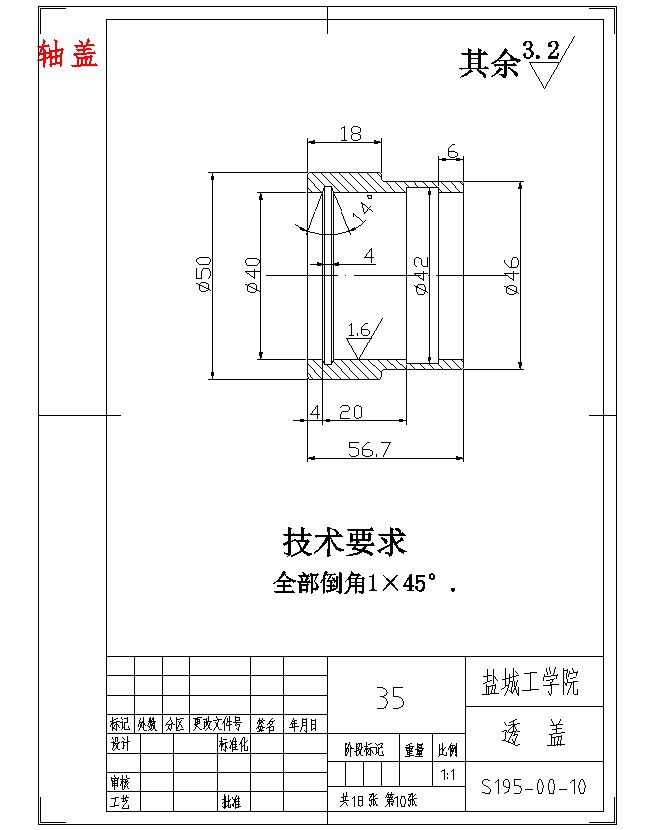

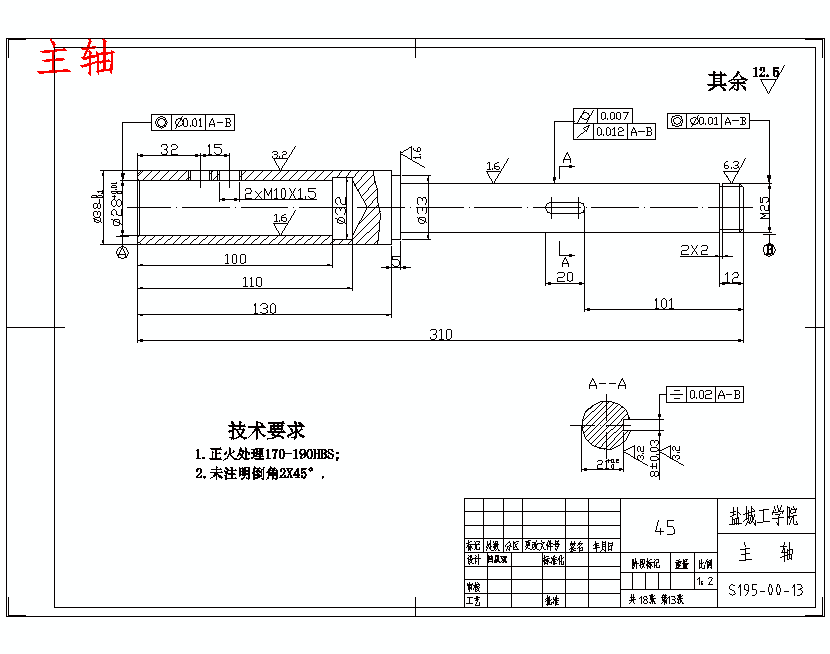

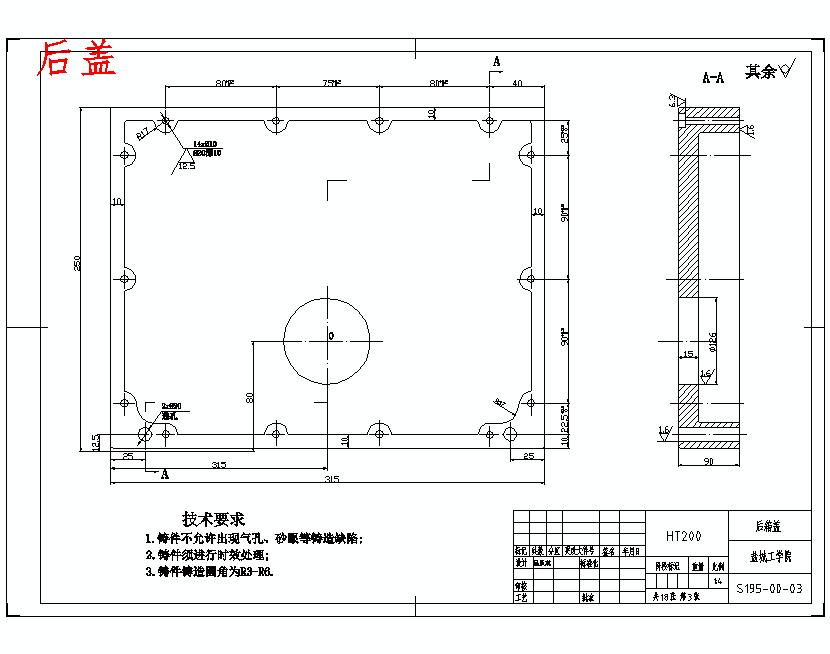

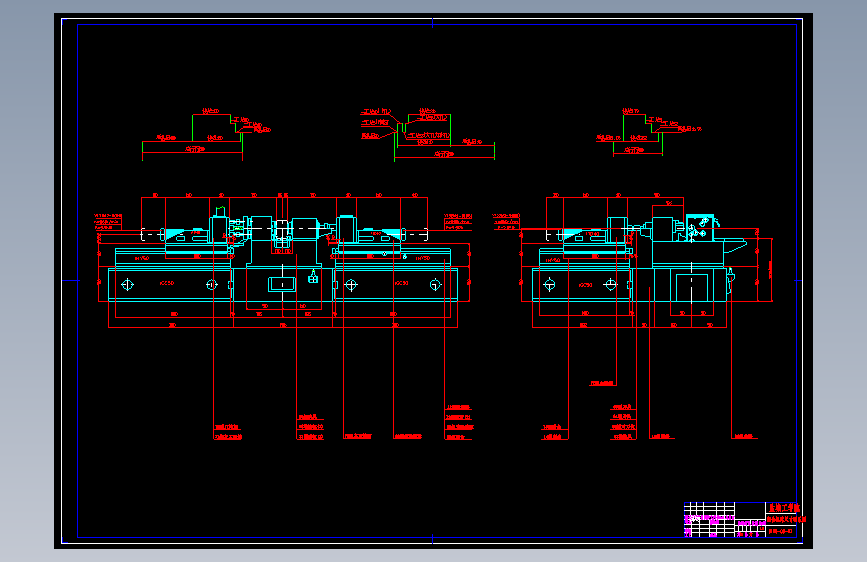

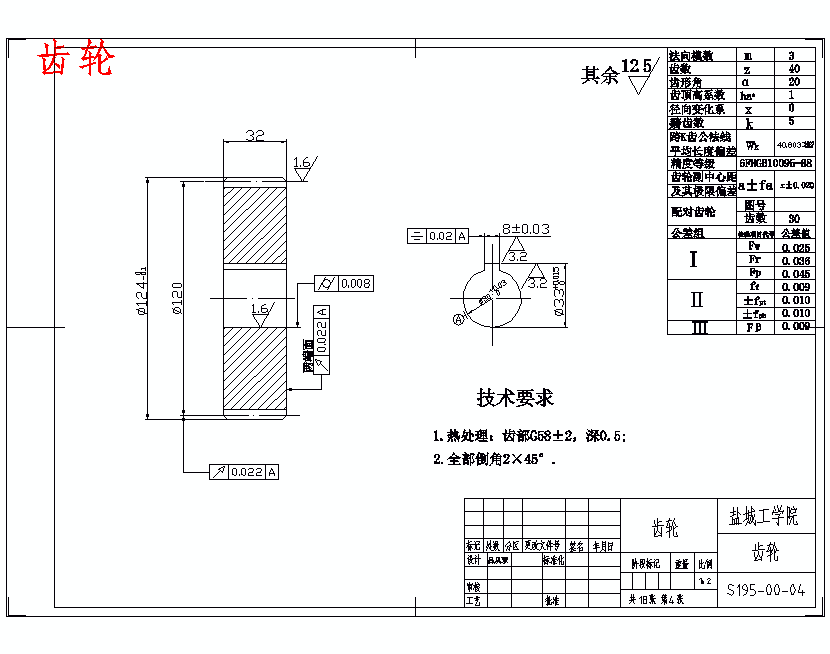

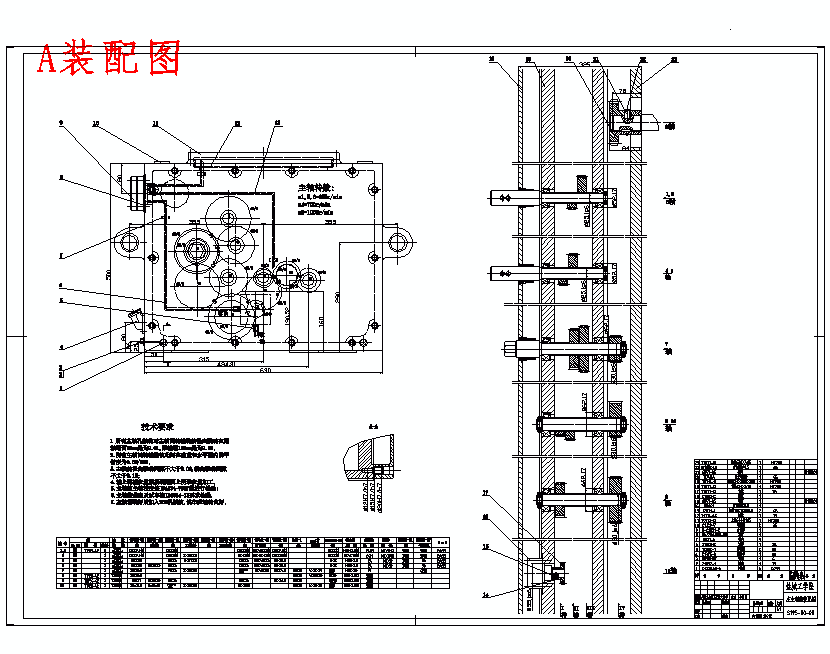

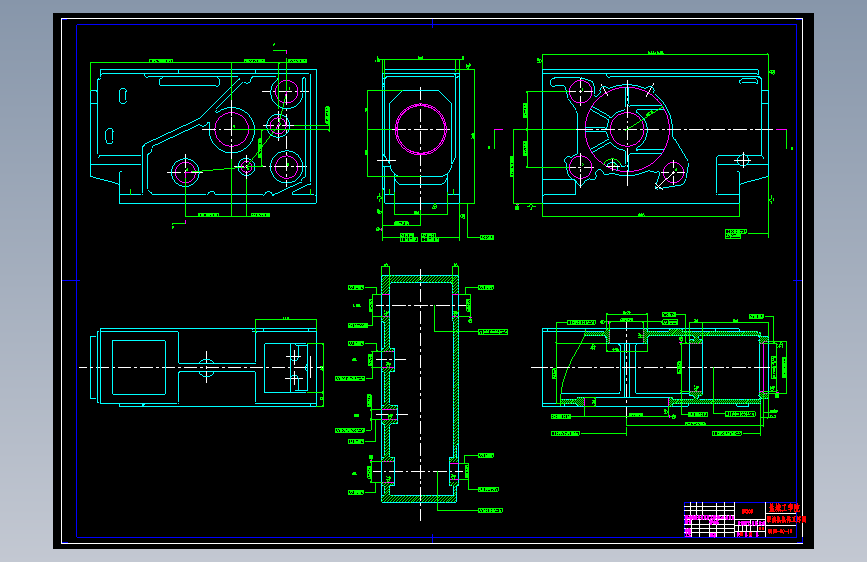

S195柴油机机体三面精镗组合机床总体设计及左主轴箱设计含17张CAD图（ID:1535746）
截图
AI截图渲染
✨AI图片渲染
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17246649382616.zip | 2.54M |
| 2 | A装配图.dwg | 235.48K |
| 3 | C3010简介-S195柴油机机体三面精镗组合机床总体设计及左主轴箱设计含17张CAD图.pdf | 951.68K |

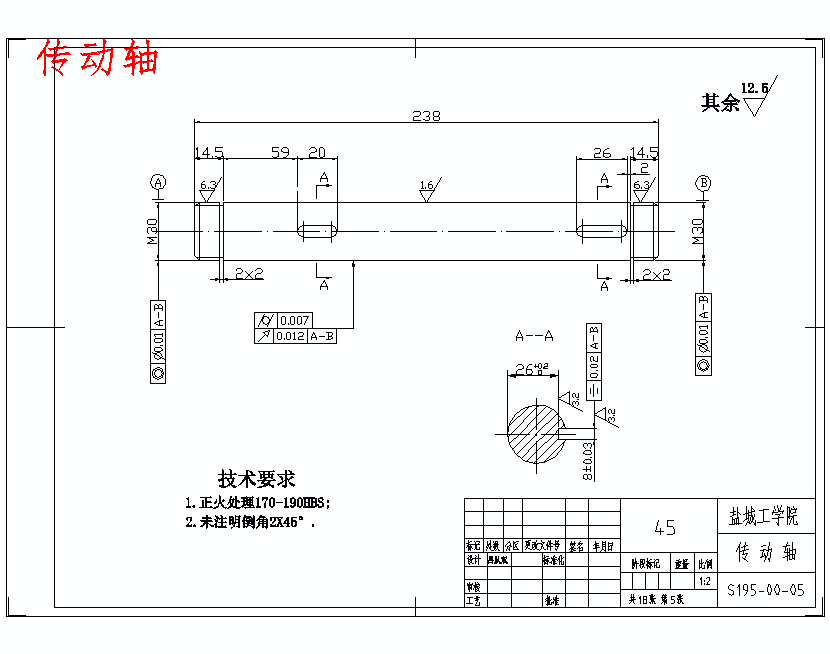

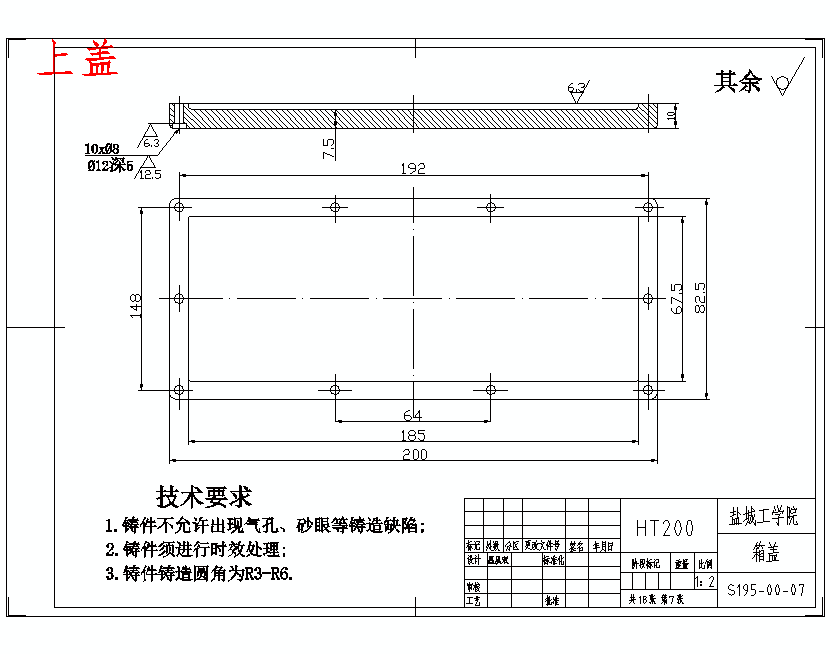

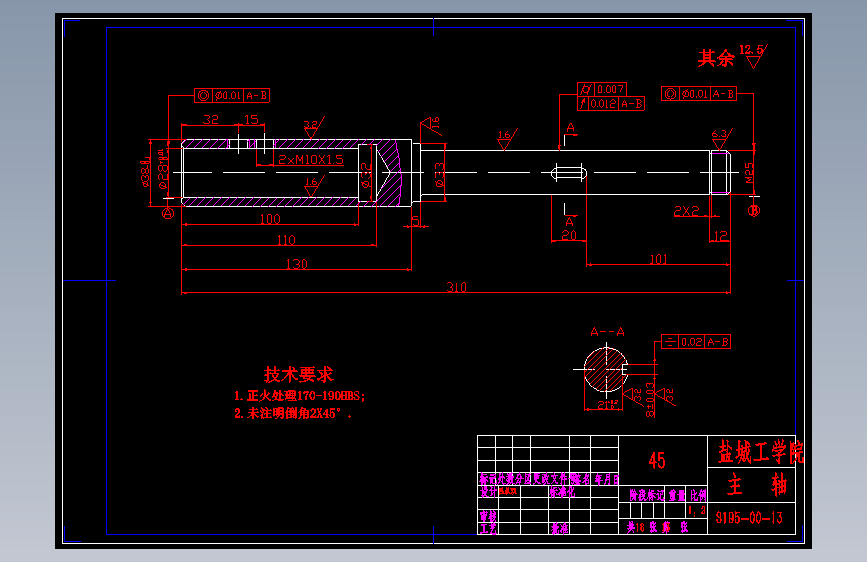

| 4 | 上盖.dwg | 50.93K |
| 5 | 主轴.dwg | 109.32K |

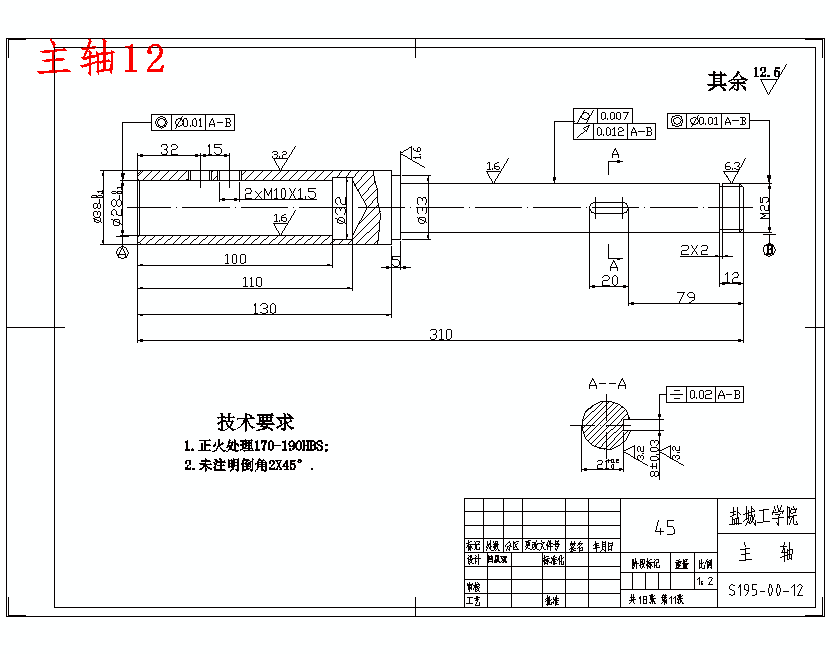

| 6 | 主轴12.dwg | 58.17K |

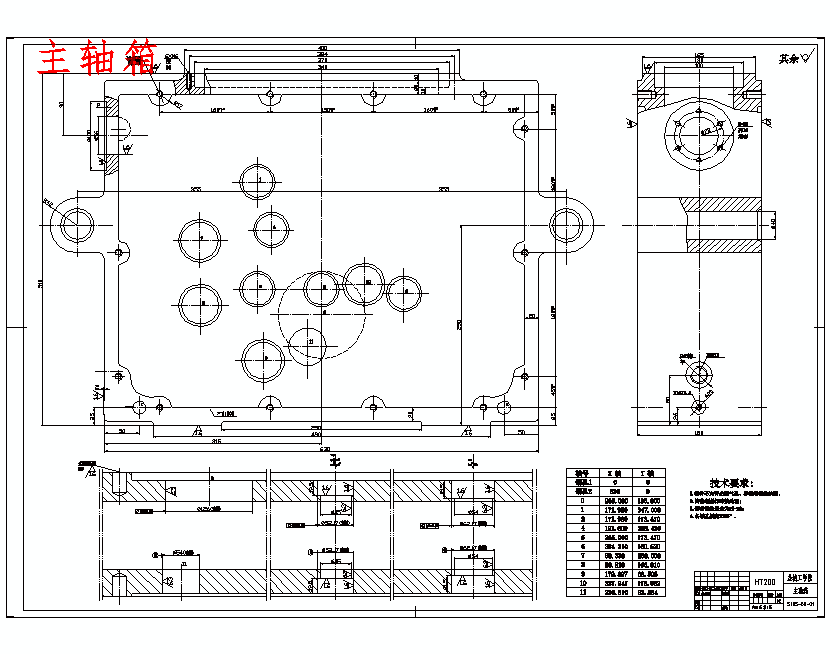

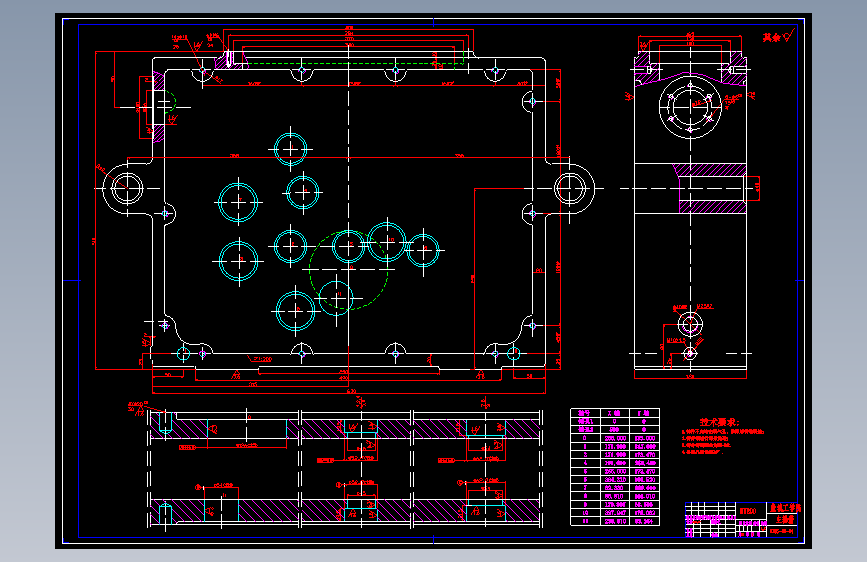

| 7 | 主轴箱.dwg | 141.55K |
| 8 | 任务书封面.doc | 15.50K |
| 9 | 传动轴.dwg | 88.00K |
| 10 | 前盖.dwg | 85.90K |
| 11 | 动力头齿轮.dwg | 58.99K |
| 12 | 后盖.dwg | 52.33K |
| 13 | 字数.JPG | 76.42K |
| 14 | 尺寸联系图.dwg | 171.47K |
| 15 | 工序图.dwg | 136.75K |

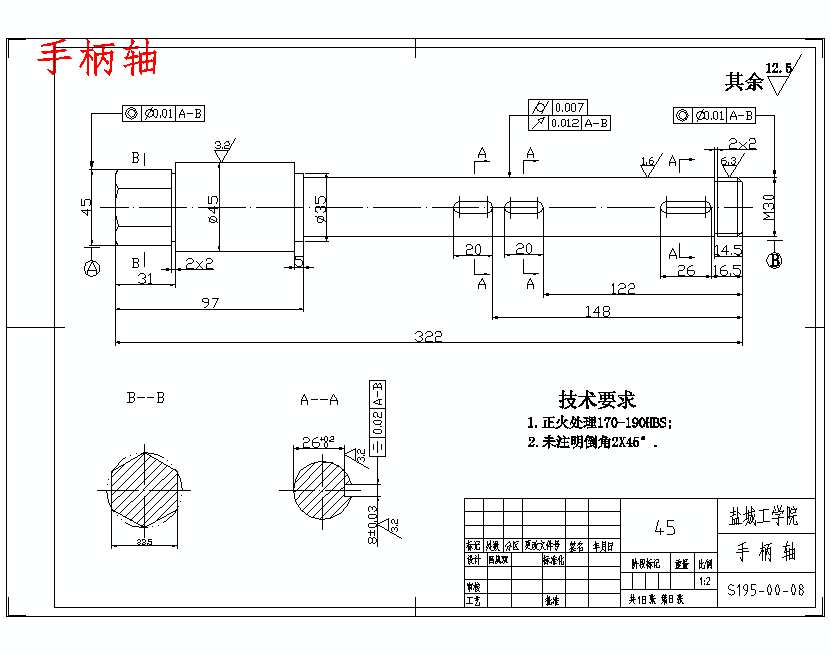

| 16 | 手柄轴.dwg | 58.73K |

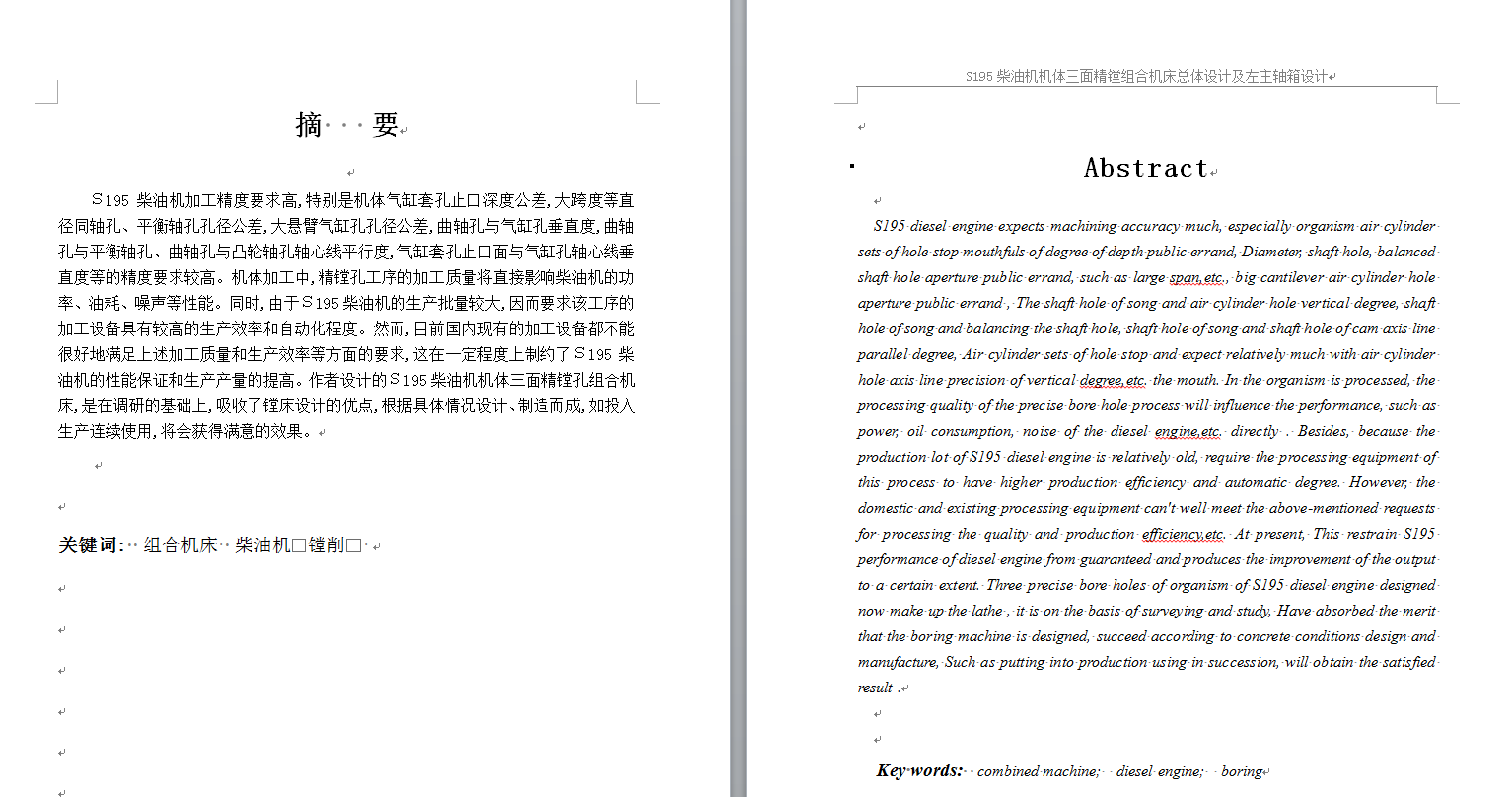

| 17 | 摘要.doc | 16.50K |
| 18 | 撒油盘.dwg | 81.89K |
| 19 | 油泵传动齿轮.dwg | 75.36K |
| 20 | 设计任务书.doc | 70.00K |
| 21 | 说明书-S195柴油机机体三面精镗组合机床总体设计及左主轴箱设计.doc | 2.11M |
| 22 | 轴盖.dwg | 43.72K |
| 23 | 销套.dwg | 39.72K |
| 24 | 齿轮.dwg | 73.68K |
| 25 | 1字数.JPG | 76.42K |

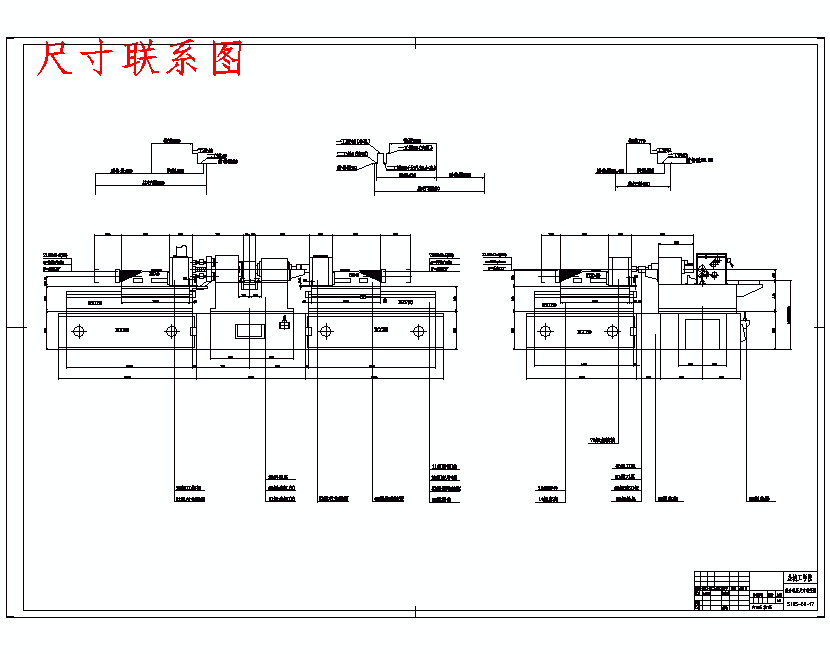

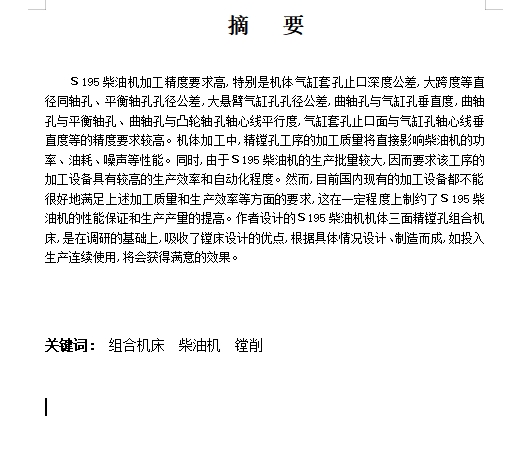

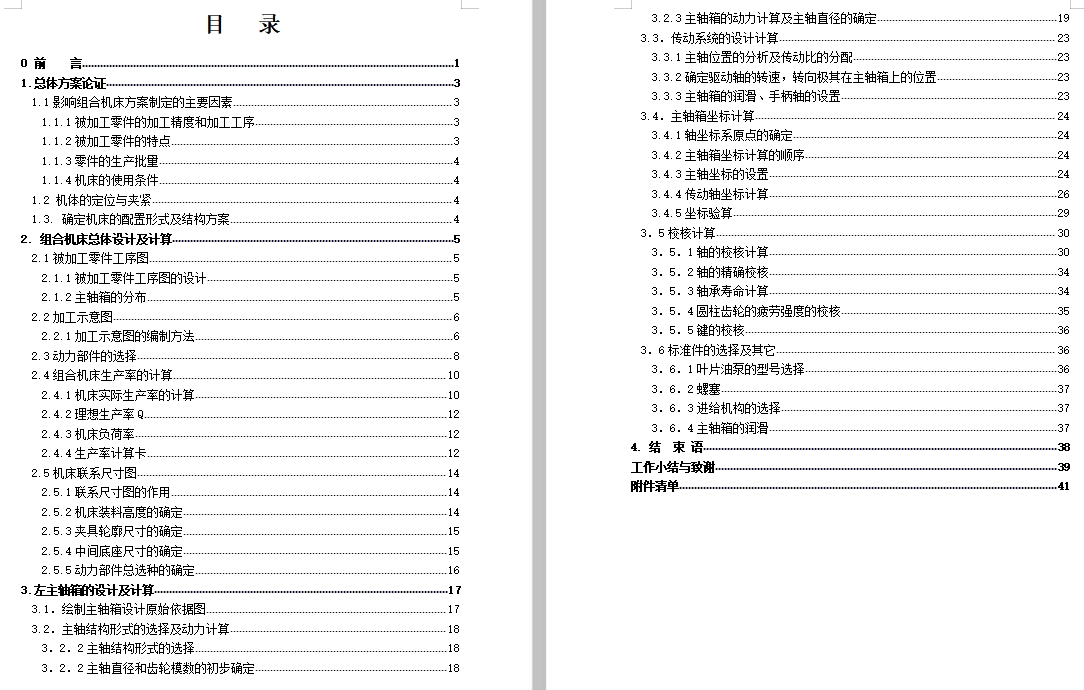

| 26 | 2摘要.JPG | 133.55K |
| 27 | 3设计所包含文件.jpg | 58.19K |
| 28 | 4目录.JPG | 483.20K |
| 29 | A装配图.gif | 24.74K |
| 30 | 上盖.gif | 14.63K |
| 31 | 主轴.gif | 14.46K |
| 32 | 主轴12.gif | 14.63K |
| 33 | 主轴箱.gif | 21.61K |
| 34 | 传动轴.gif | 13.81K |

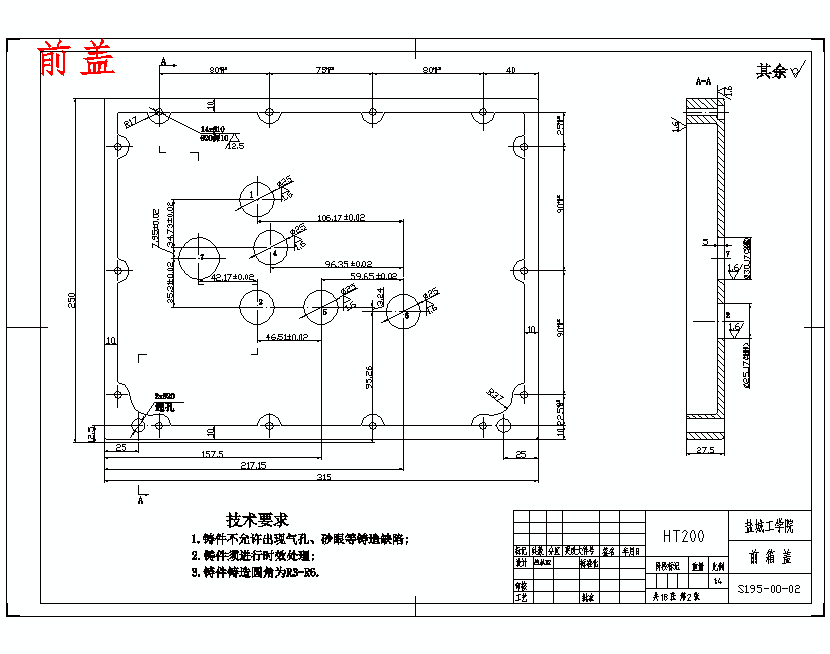

| 35 | 前盖.gif | 17.42K |

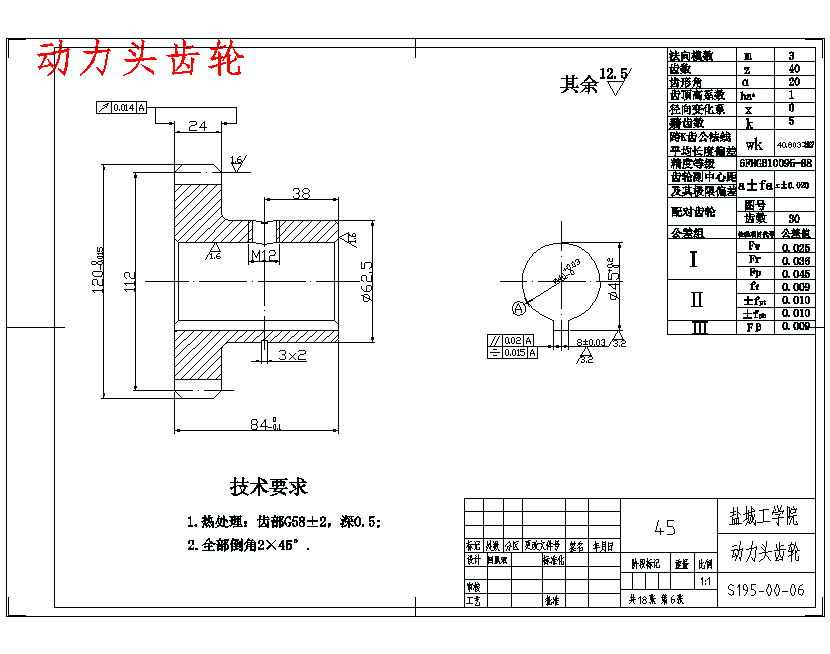

| 36 | 动力头齿轮.gif | 17.45K |
| 37 | 后盖.gif | 15.52K |
| 38 | 尺寸联系图.gif | 14.54K |

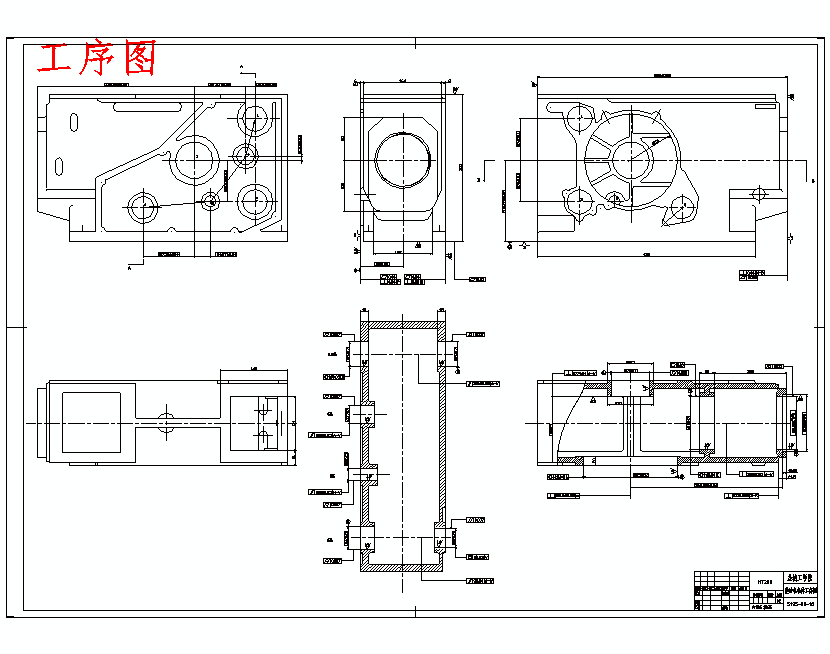

| 39 | 工序图.gif | 18.92K |
| 40 | 手柄轴.gif | 15.56K |
| 41 | 撒油盘.gif | 12.24K |

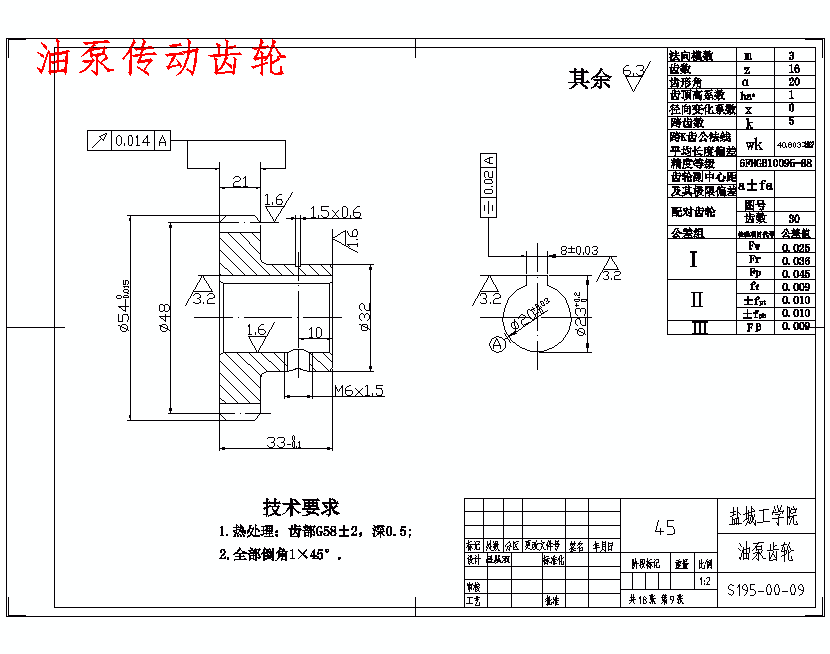

| 42 | 油泵传动齿轮.gif | 17.79K |
| 43 | 轴盖.gif | 15.55K |
| 44 | 销套.gif | 14.09K |
| 45 | 齿轮.gif | 16.34K |
