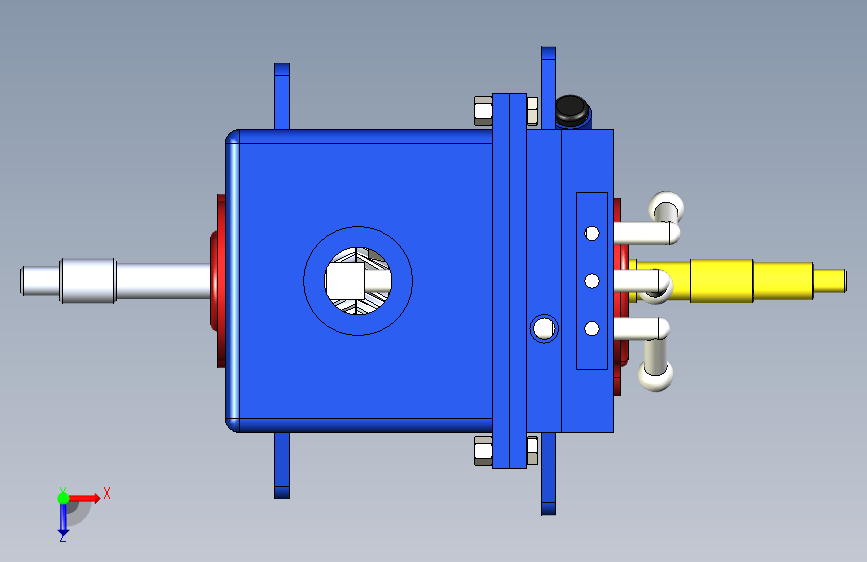

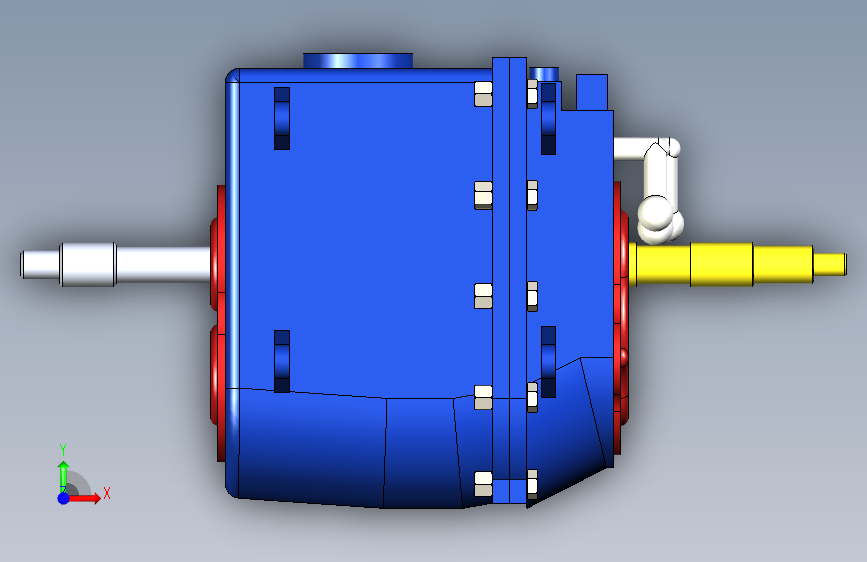

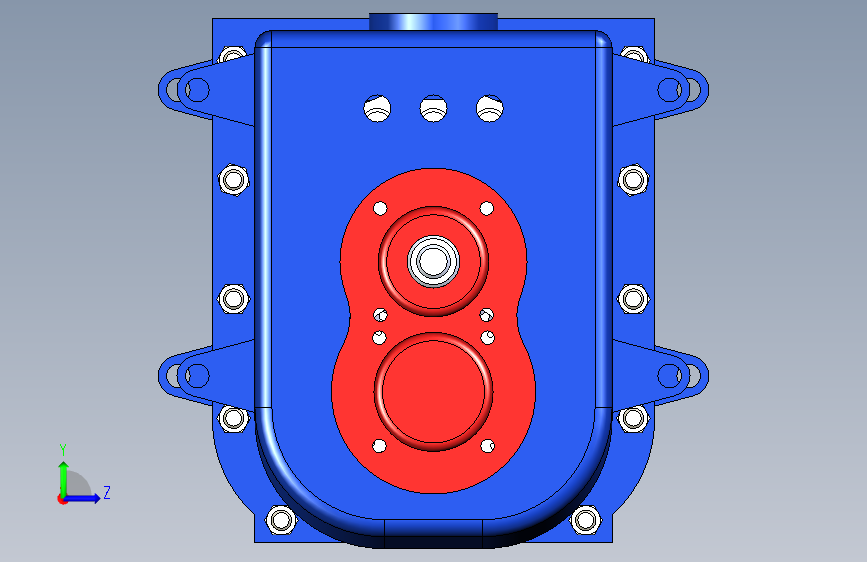

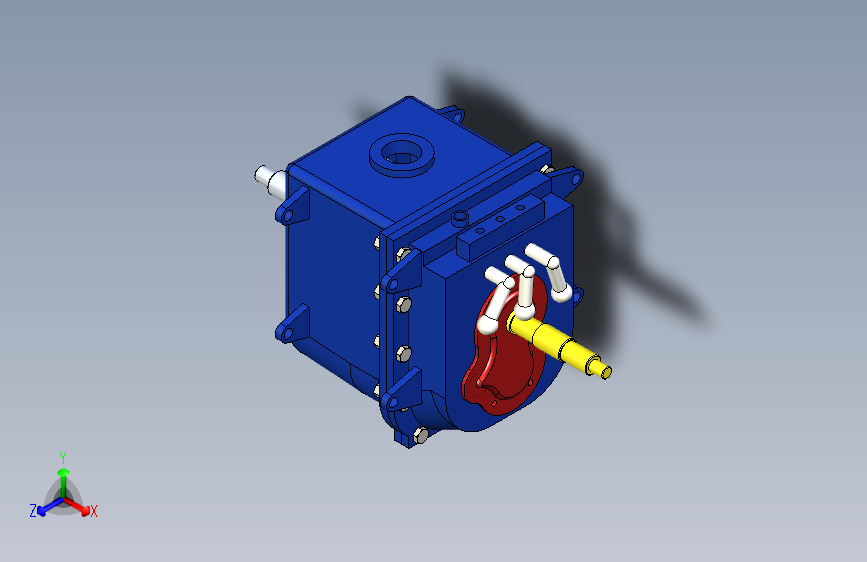

D0250-三轴5挡变速器三维SW2016带参（ID:1538366）

机械设备 / 非标机械 / D0250-三轴5挡变速器三维SW2016带参

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1724862147388.zip	60.23M

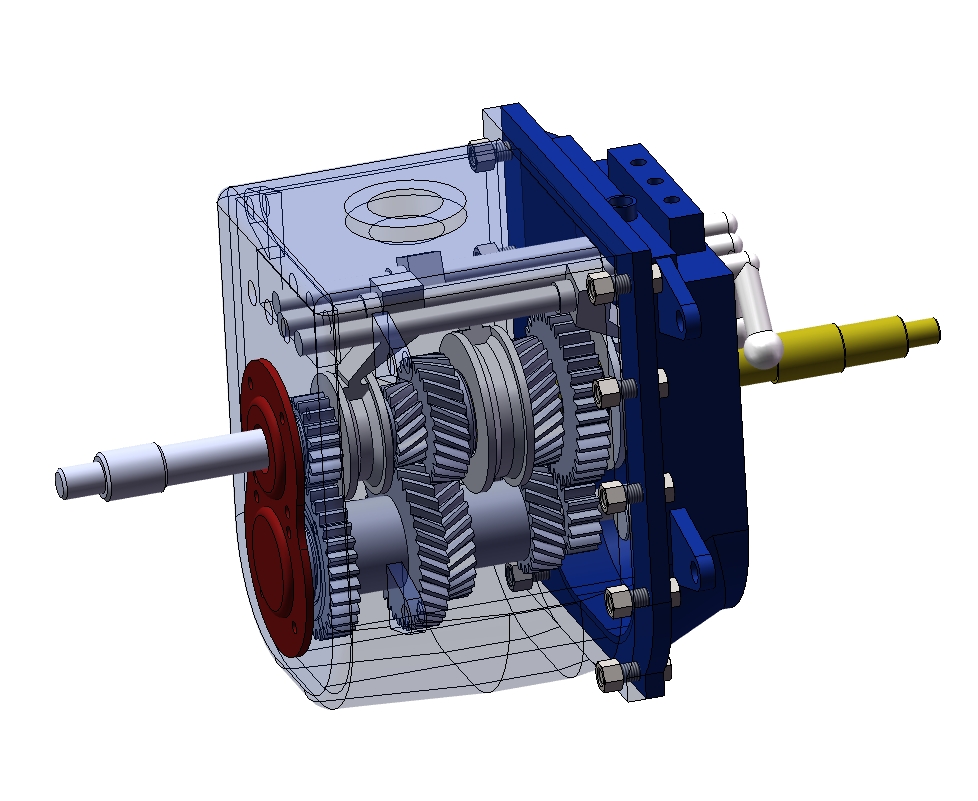

2	0微信截图_20240618170936.png	252.24K

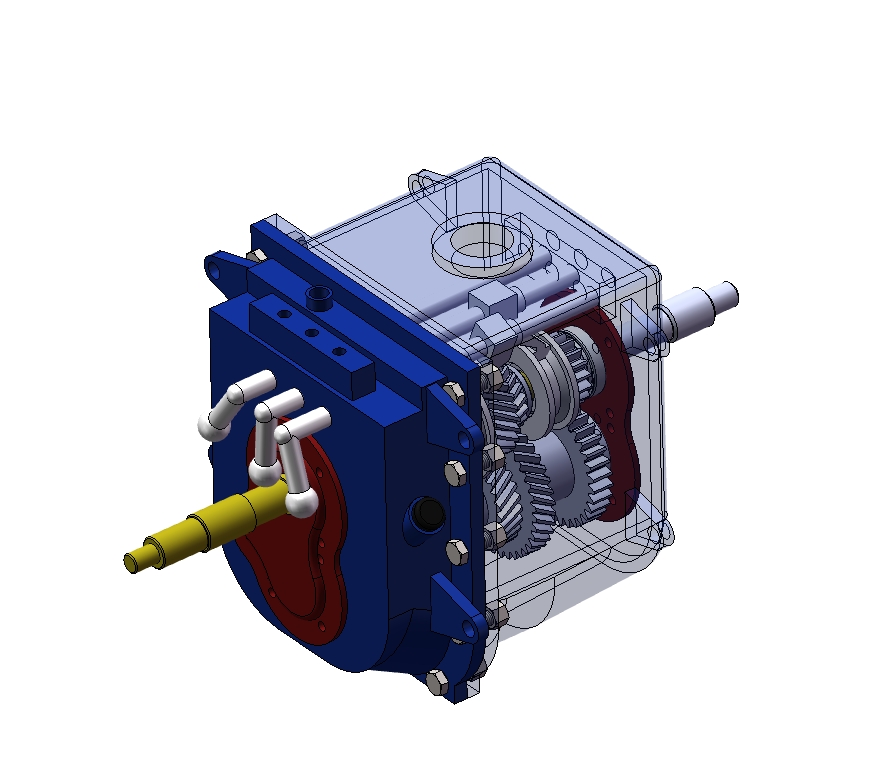

3	0微信截图_20240618170944.png	178.16K

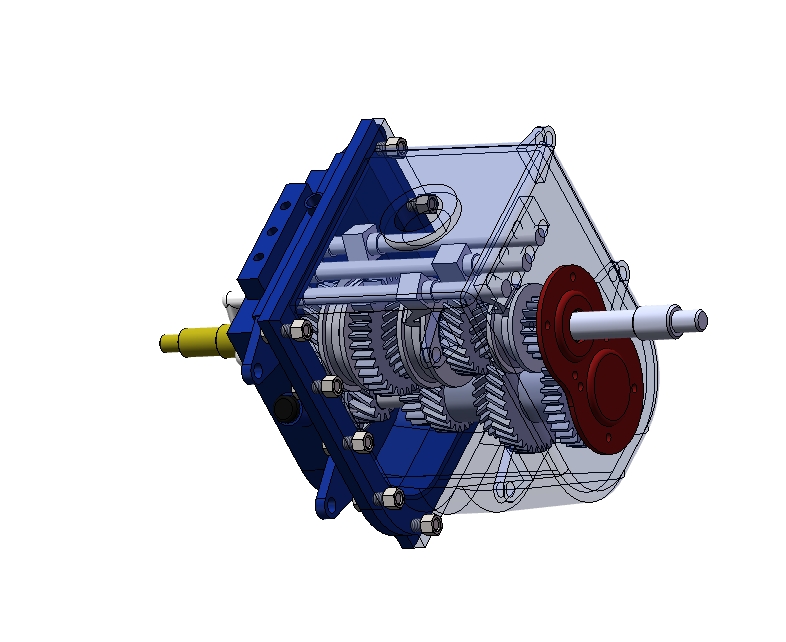

4	0微信截图_20240618170947.png	146.66K

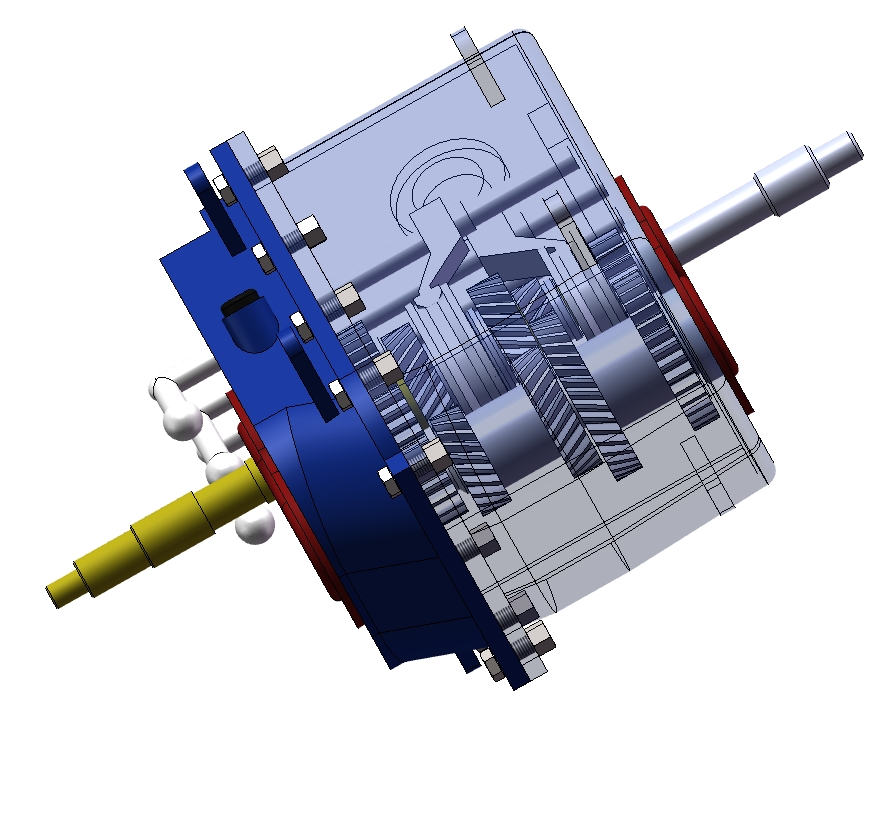

5	0微信截图_20240618170951.png	236.80K
6	zongzhuangtu.stp	210.88M
7	GB／T276-94深沟球轴承6006.SLDPRT	520.70K
8	GB／T283-94圆柱滚子轴承NH206E.SLDPRT	244.41K
9	GB／T290-89冲压外圈滚针轴承HK253216.SLDPRT	274.88K
10	GB／T297-94圆锥滚子轴承30206.SLDPRT	245.92K
11	GB／T41-20001型六角螺母C级M12.SLDPRT	118.66K
12	GB／T5781-2000六角头螺栓全螺纹C级M12×35.SLDPRT	197.54K
13	三挡从动齿轮.SLDPRT	2.25M
14	三轴5挡变速器.SLDASM	3.41M
15	中间轴.SLDASM	244.64K
16	中间轴.SLDPRT	96.21K
17	中间轴2-3挡双联齿轮.SLDASM	294.29K
18	中间轴4-5挡双联齿轮.SLDASM	253.59K
19	中间轴三挡齿轮.SLDPRT	2.50M
20	中间轴二挡齿轮.SLDPRT	1.90M
21	中间轴四挡齿轮.SLDPRT	2.95M
22	中间轴斜齿轮.SLDPRT	2.35M
23	中间轴直齿轮.SLDPRT	172.81K
24	五档齿轮.SLDPRT	256.65K
25	倒挡传动轴.SLDPRT	155.91K
26	倒挡传动齿轮.SLDPRT	2.15M
27	套筒1.SLDPRT	110.20K
28	套筒2.SLDPRT	109.18K
29	套筒3.SLDPRT	108.61K
30	拔插杆1.SLDPRT	88.43K
31	拔插杆2.SLDPRT	88.92K
32	拔插杆3.SLDPRT	88.25K
33	拨叉1.SLDPRT	72.04K
34	拨叉2.SLDPRT	74.18K
35	油尺.SLDPRT	80.75K
36	端盖右侧.SLDPRT	148.08K
37	端盖左侧.SLDPRT	116.24K
38	第一轴.SLDPRT	222.89K
39	第二轴.SLDPRT	292.85K
40	第二轴一档齿轮.SLDPRT	275.97K
41	第二轴三挡齿轮.SLDPRT	2.24M
42	第二轴倒挡齿轮.SLDPRT	2.37M
43	第二轴齿轮.SLDPRT	1.90M
44	箱体右.SLDPRT	267.81K
45	箱体左.SLDPRT	229.13K
