振动筛（ID:1538559）

机械设备 / 非标机械 / 振动筛

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17248851208666.rar	772.16K
2	上盖板部件图.dwg	101.59K
3	出口1部件图.dwg	91.59K
4	出口2部件图.dwg	91.56K
5	出口3部件图.dwg	91.84K

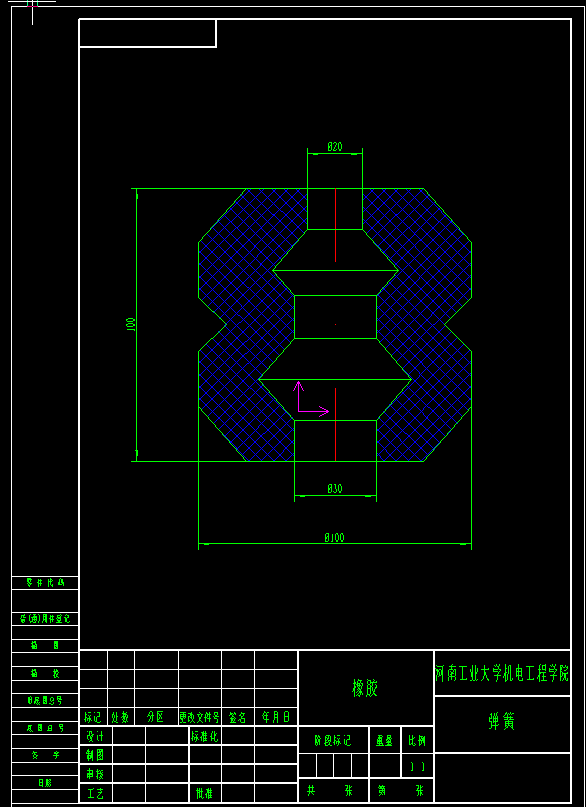

6	弹簧.dwg	79.49K

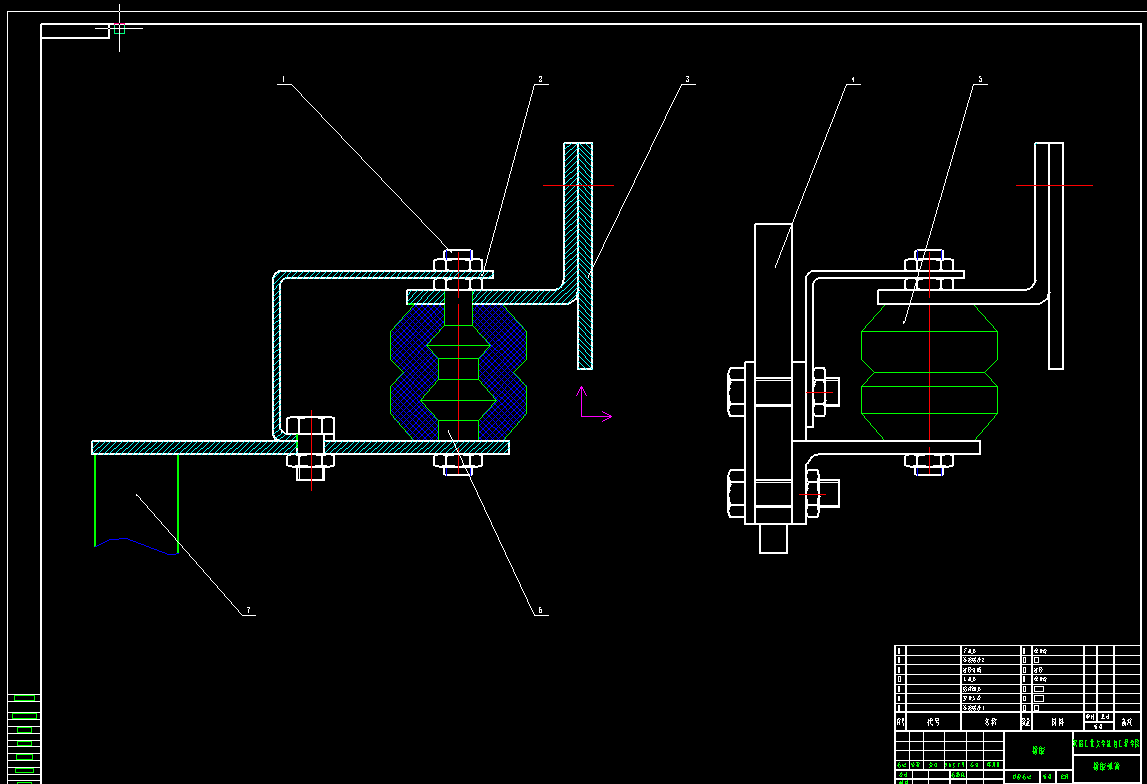

7	弹簧装配图.dwg	168.72K

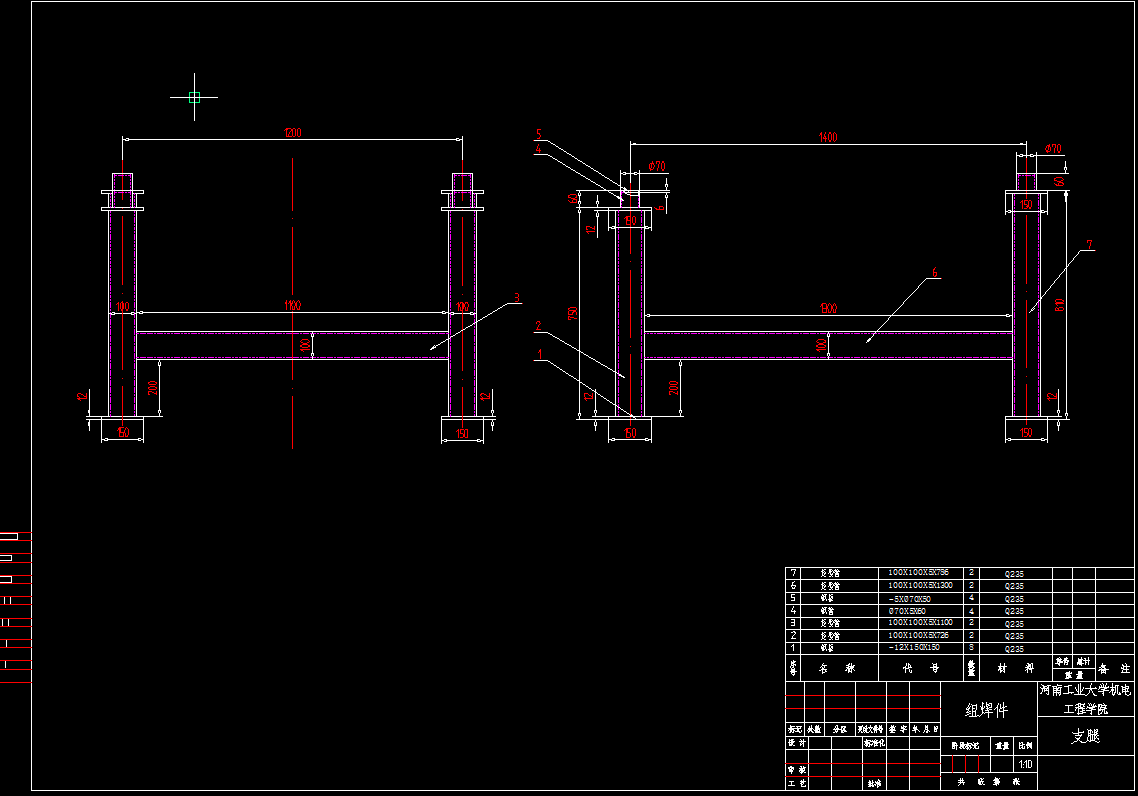

8	支腿.dwg	100.41K
9	橡胶安装板1.dwg	79.80K
10	橡胶安装板2.dwg	84.15K
11	橡胶安装板3.dwg	83.58K
12	清理筛总图.dwg	212.61K
13	筛斗部件图.dwg	151.58K
14	筛船部件图.dwg	115.63K
15	轴头.dwg	79.21K
16	连接螺栓2.dwg	81.77K

此图纸下载需要300金币

立即下载

发布者

战斗机（代做私信）

创作: 3059

粉丝: 67

加入时间：2021-02-23

私信

关注

模型信息

图纸格式：dwg

文件大小：790.7KB

所需金币：300

上传时间：2024-08-29 06:45:21

是否可编辑：可修改，包括参数

版本：AutoCAD 2004

标签

图纸简介

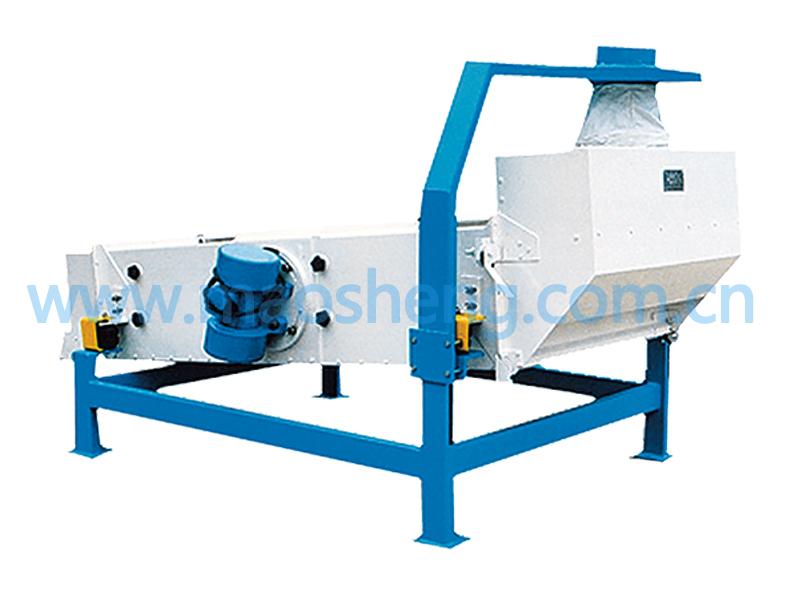

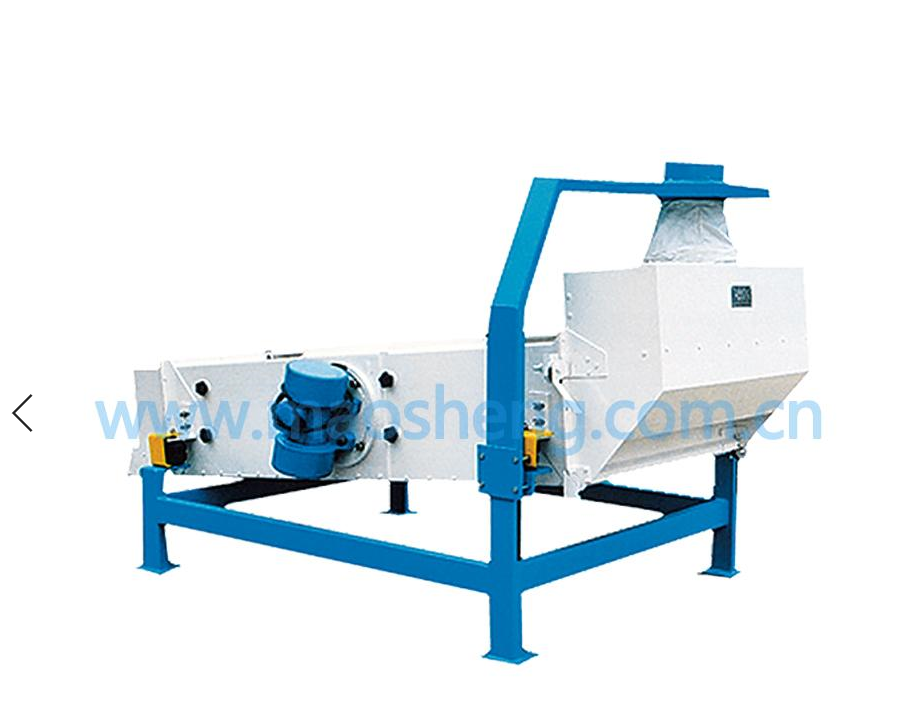

该设备主要由以下部分组成：进料系统，筛体，机架，驱动系统，出料装置，垂直吸风道等。物料经进料系统后被均匀的分布进入筛体，筛体包括两层晒面，物料通过上层晒面的筛体进入下层晒面，大杂则由筛上物出口排除细小颗粒及细杂穿过下层晒面由另一口排出，下层晒面上的物料由筛尾部排出，在通过垂直吸风道时将轻杂，灰尘土一步清理。
