钻镗专用机床液压系统设计

（ID:1543672）

改图/画图

设备部件 / 液压气动元件 / 钻镗专用机床液压系统设计

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	钻镗专用机床液压系统设计-A1.dwg	165.41K

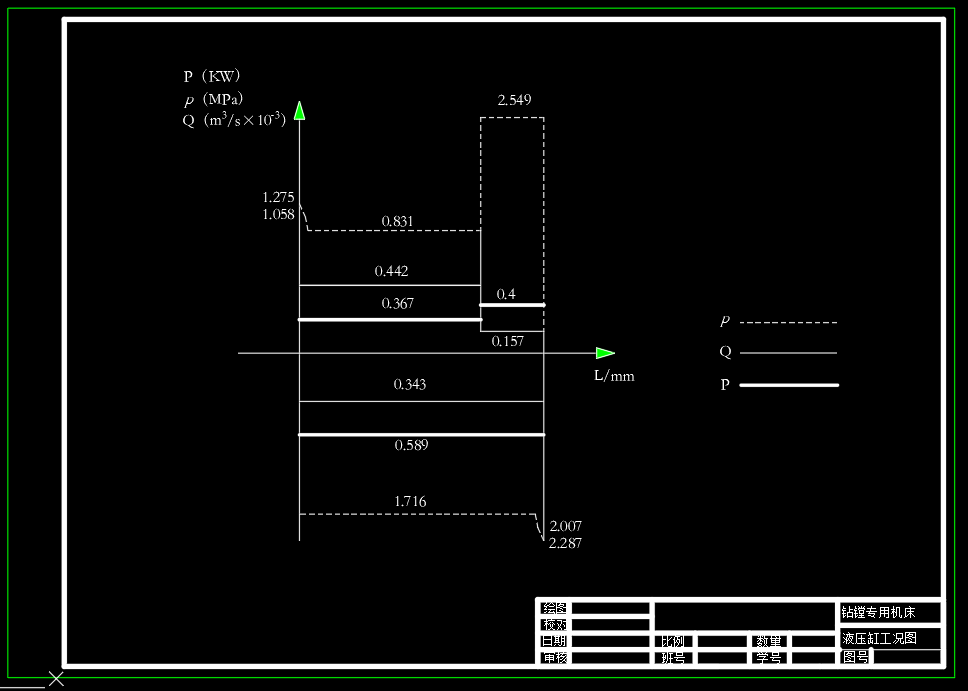

2	钻镗专用机床液压缸工况图-A3.dwg	180.59K
3	钻镗专用机床液压缸装配图-A1.dwg	172.66K

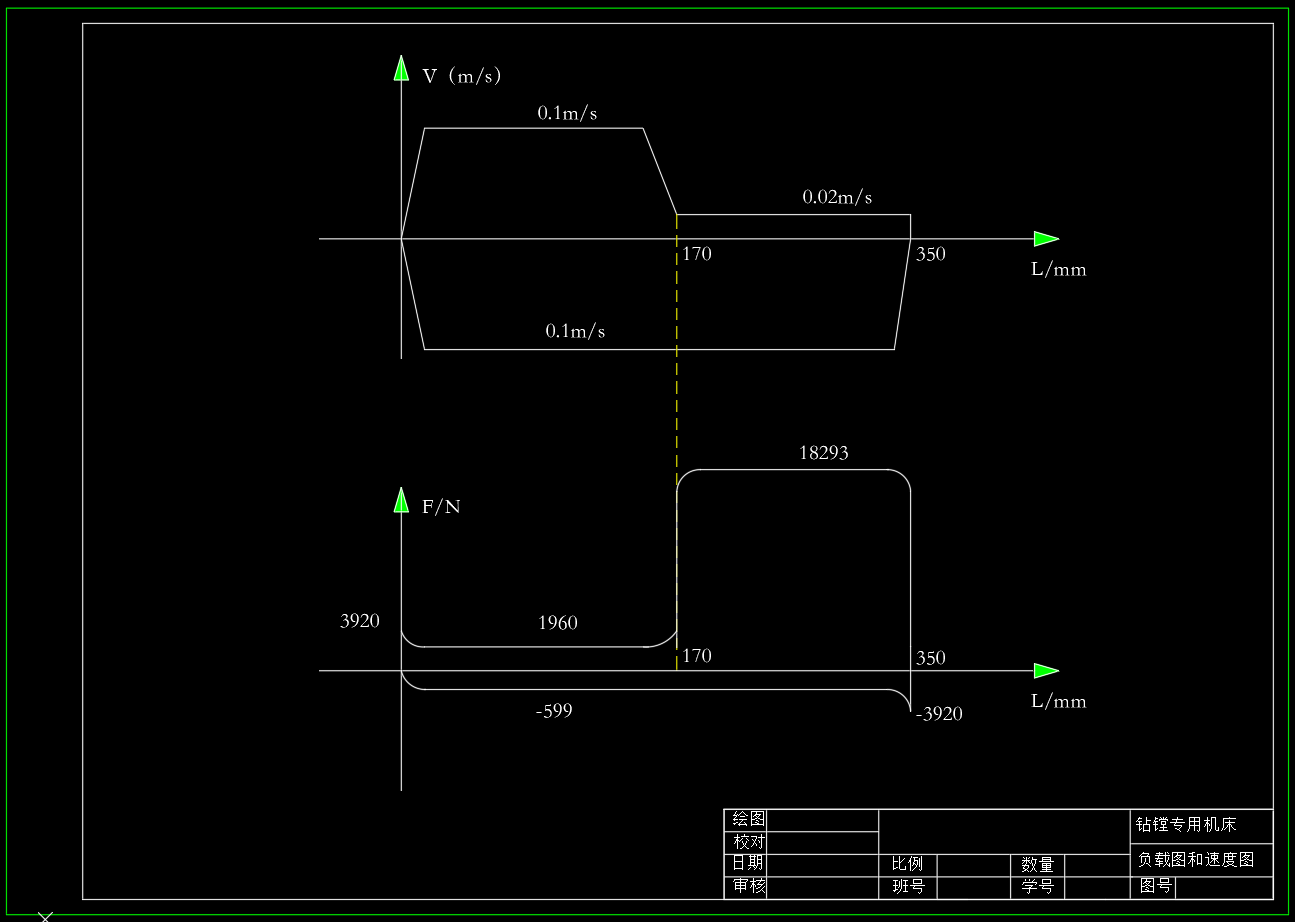

4	钻镗专用机床负载图和速度图-A3.dwg	165.25K
5	（设计书）钻镗专用机床液压系统设计.doc	2.05M

此图纸下载需要350金币

立即下载

发布者

机械与液压（原创） +V:13122291832

创作: 682

粉丝: 88

加入时间：2023-10-23

私信

关注

模型信息

图纸ID：1543672

图纸格式：dwg

文件大小：2.16M

所需金币：350

上传时间：2024-09-02 17:54:49

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2021

图纸简介

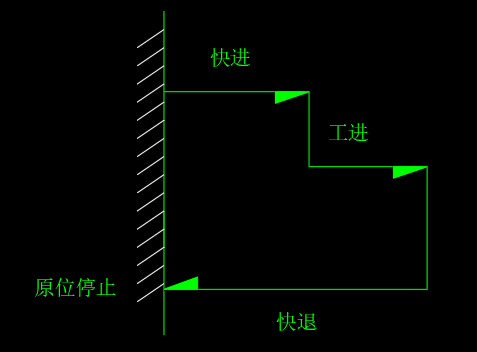

设计一台加工铸铁箱体上的孔系的钻镗专用机床的液压系统。 1、实现功能：其工作循环是：快进→工进→快退→原位停止。 2、基本参数：加工时最大切削力为1500kgf=1500×9.8=14700N，动力头自重为1800 kgf=1800×9.8=17640N，要求在工作进给20-1200mm/min=（0.00033-0.02）m/s内无极调速，计算时候，取工进速度为0.02m/s计算，快进与快退速度均为6m/min=0.1m/s，动力头导轨为平导轨，静摩擦系数为0.2，动摩擦系数为0.1，最大行程为350mm，工进行程为180mm，快进行程为350mm-180mm=170mm，机床加工时要求动力
