拉力测试工装（ID:1544203）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17253279019723.rar | 790.95K |

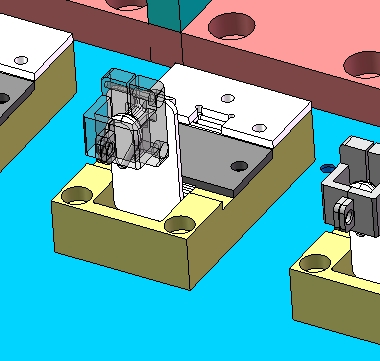

| 2 | 定位夹紧图.png | 68.54K |

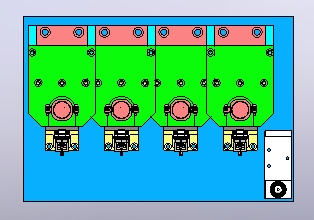

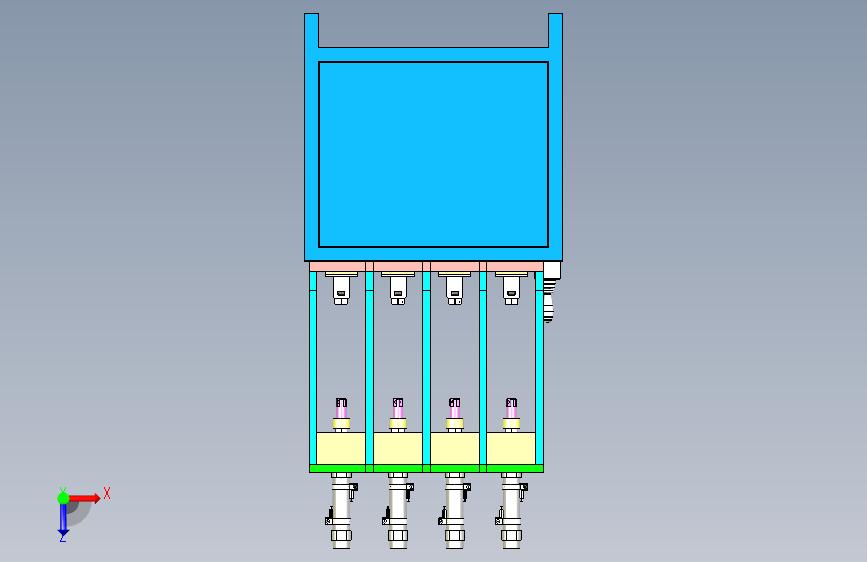

| 3 | 工装俯视图.png | 39.90K |

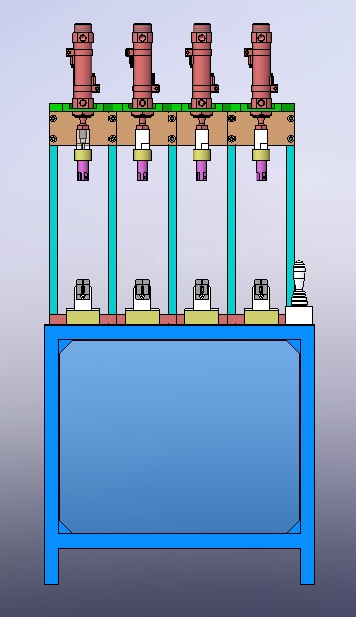

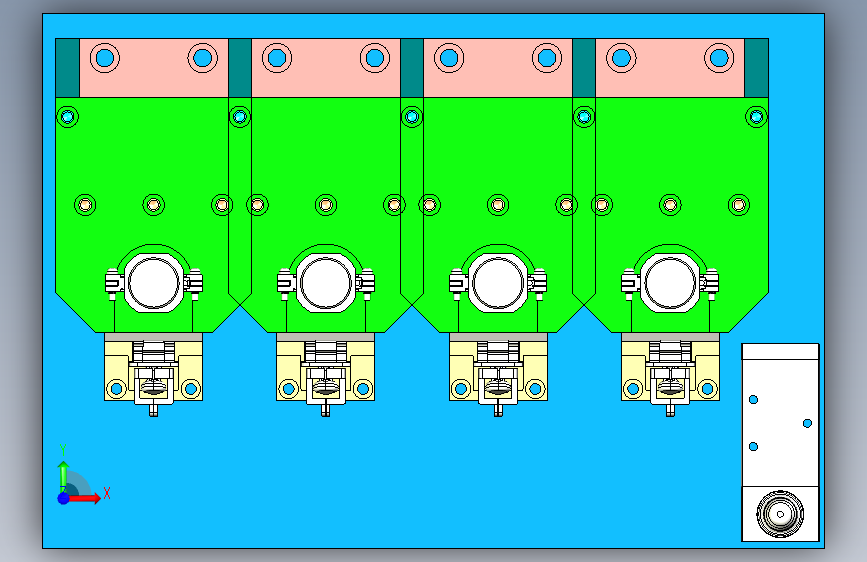

| 4 | 工装前视图.png | 77.21K |
| 5 | 拉力测试工装.x_t | 1.17M |

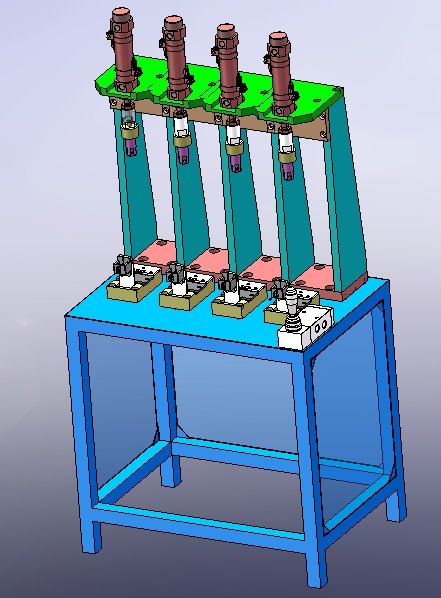

| 6 | 拉力测试工装整体视图.png | 147.49K |

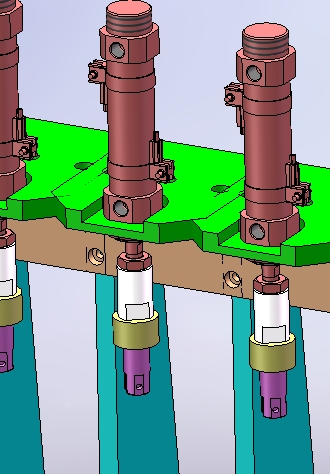

| 7 | 气缸拉紧方向.png | 88.45K |
此图纸下载需要15金币
立即下载
发布者
可可宸
创作: 452
粉丝: 15
加入时间：2023-12-20
模型信息
图纸格式：x_t
文件大小：809.93KB
所需金币：15
上传时间：2024-09-03 09:45:01
是否可编辑：可修改，不包括参数
版本：Parasolid
标签
图纸简介

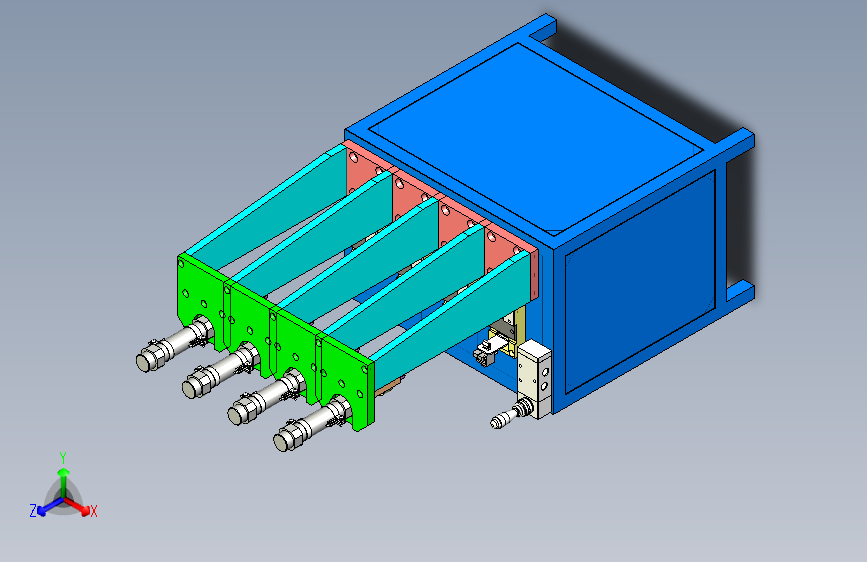

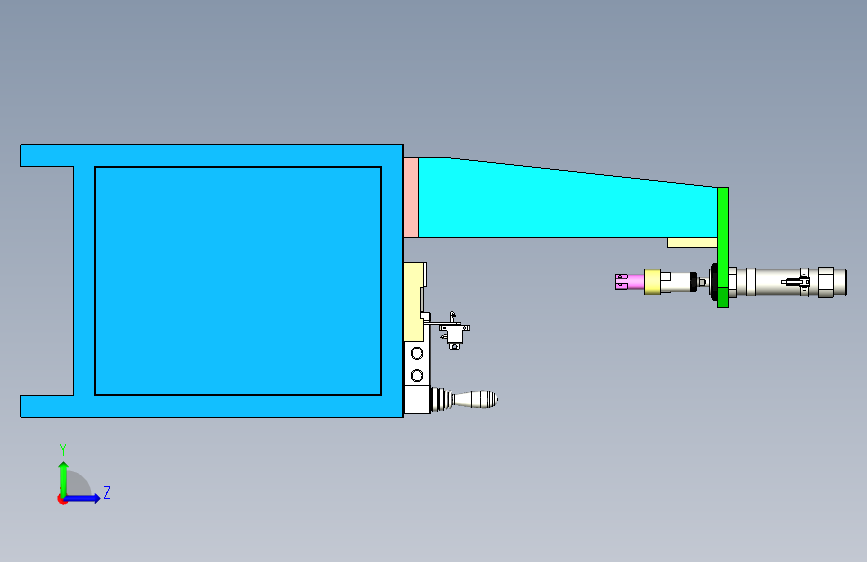

本图纸设计是拉力测试工装，该工装为一款产品的拉力测试，人工将产品放入工装内，固定盖板将产品固定，将产品与拉力感应器下方的挂钩连接固定，设置产品的拉力测试次数和标准拉力范围，按下启动按钮，工装对产品进行拉力测试，测试过程中如有拉力超出标准拉力范围，工装会报警并停止运行。本设计一次可对四个产品进行测试，提高测试效率。
