TL-250摩擦式扭力限制器（ID:1545557）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染

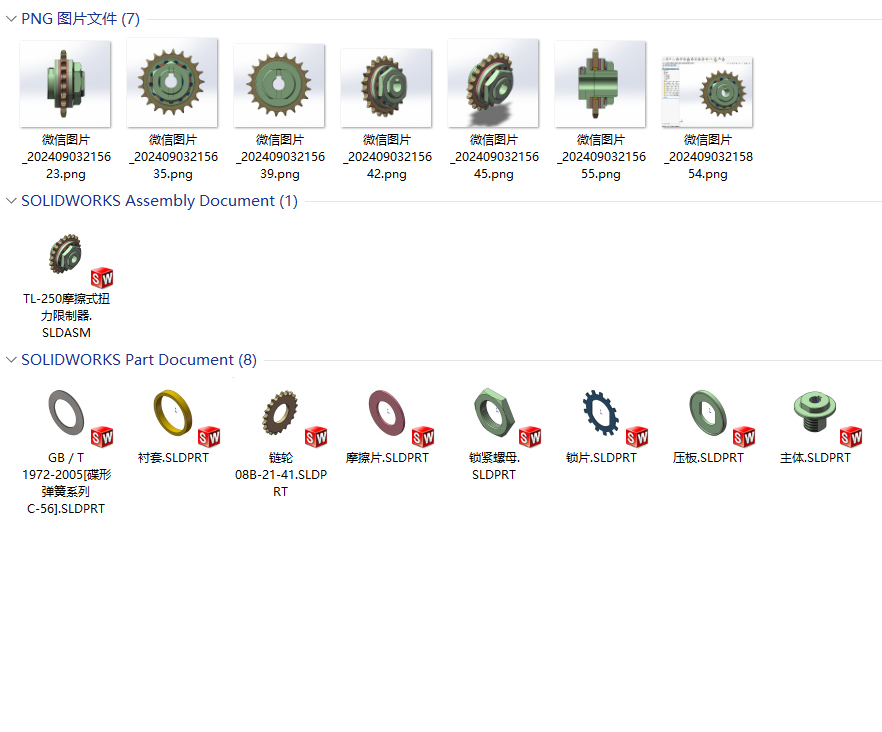

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17253741828918.zip | 2.84M |
| 2 | GB／T1972-2005[碟形弹簧系列C-56].SLDPRT | 71.73K |

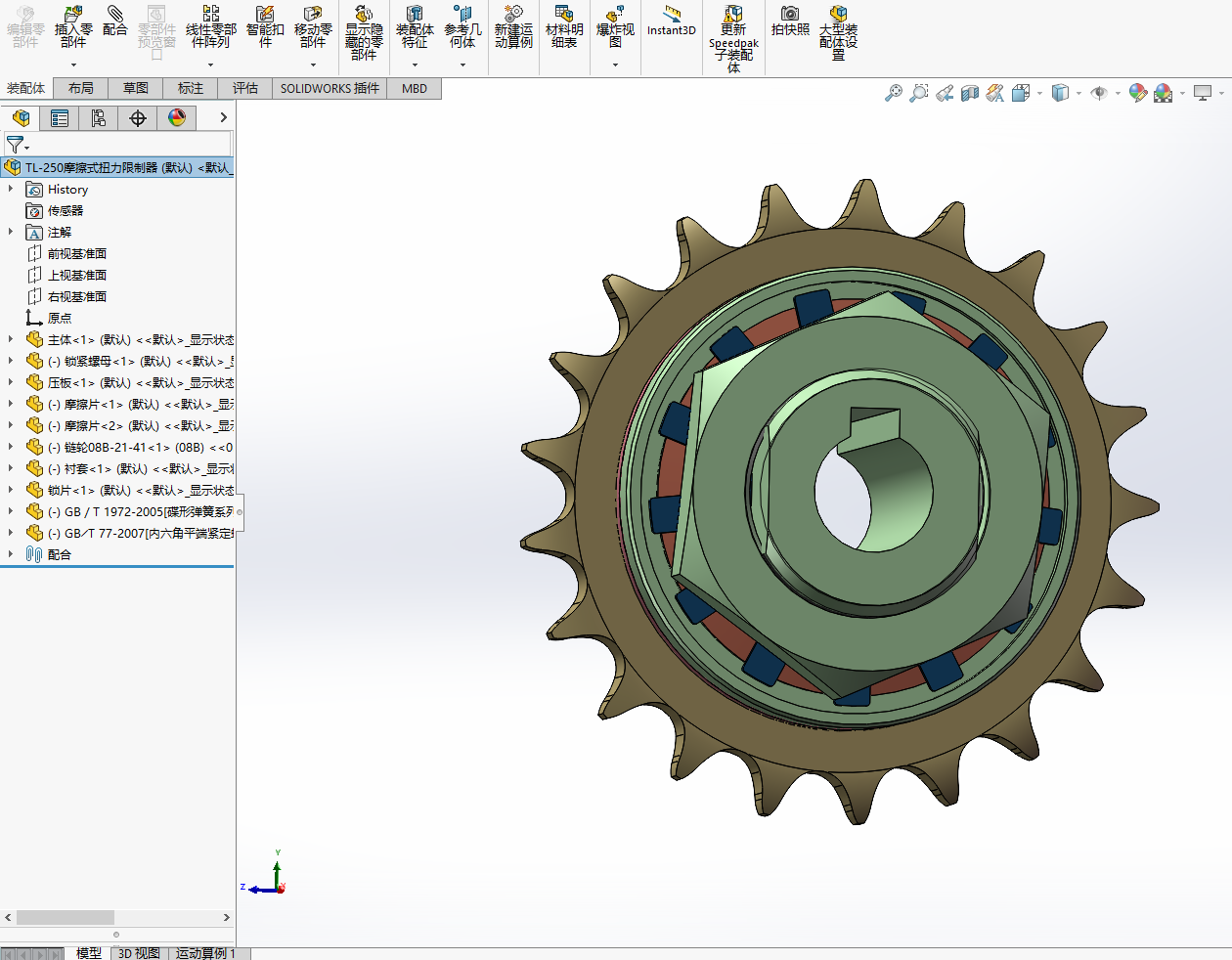

| 3 | TL-250摩擦式扭力限制器.SLDASM | 438.62K |
| 4 | 主体.SLDPRT | 211.61K |
| 5 | 压板.SLDPRT | 103.88K |
| 6 | 微信图片_20240903215623.png | 105.17K |
| 7 | 微信图片_20240903215635.png | 155.47K |
| 8 | 微信图片_20240903215639.png | 149.75K |
| 9 | 微信图片_20240903215642.png | 160.04K |
| 10 | 微信图片_20240903215645.png | 218.93K |
| 11 | 微信图片_20240903215655.png | 54.42K |
| 12 | 微信图片_20240903215854.png | 291.77K |
| 13 | 微信图片_20240903220959.png | 111.66K |
| 14 | 摩擦片.SLDPRT | 73.88K |
| 15 | 衬套.SLDPRT | 81.84K |
| 16 | 说明.txt | 609B |
| 17 | 链轮08B-21-41.SLDPRT | 476.16K |
| 18 | 锁片.SLDPRT | 177.13K |
| 19 | 锁紧螺母.SLDPRT | 128.76K |
此图纸下载需要20金币
立即下载
发布者
清风工作室
创作: 333
粉丝: 7
加入时间：2023-11-28
模型信息
图纸ID：1545557
图纸格式：sldprt,sldasm
文件大小：2.91M
所需金币：20
上传时间：2024-09-03 22:36:23
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2022
标签
摩擦式扭力限制器
力矩限制器
离合器
扭矩限制器
图纸简介

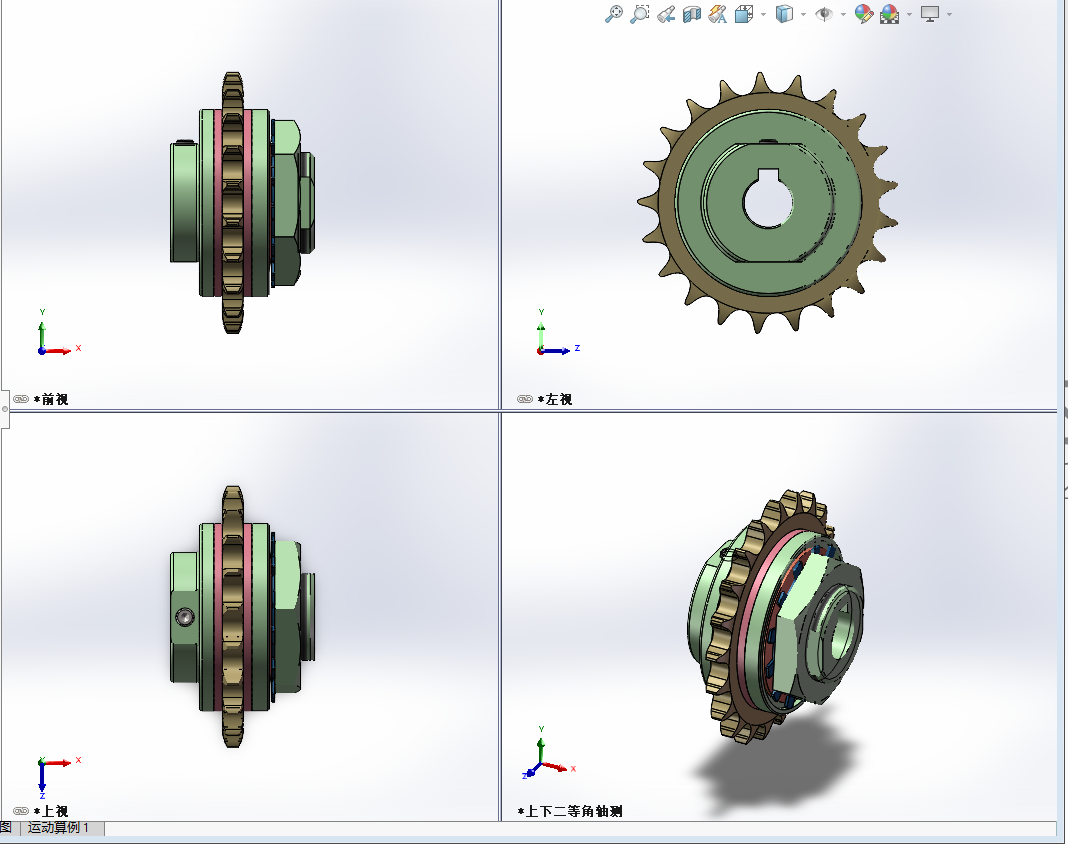

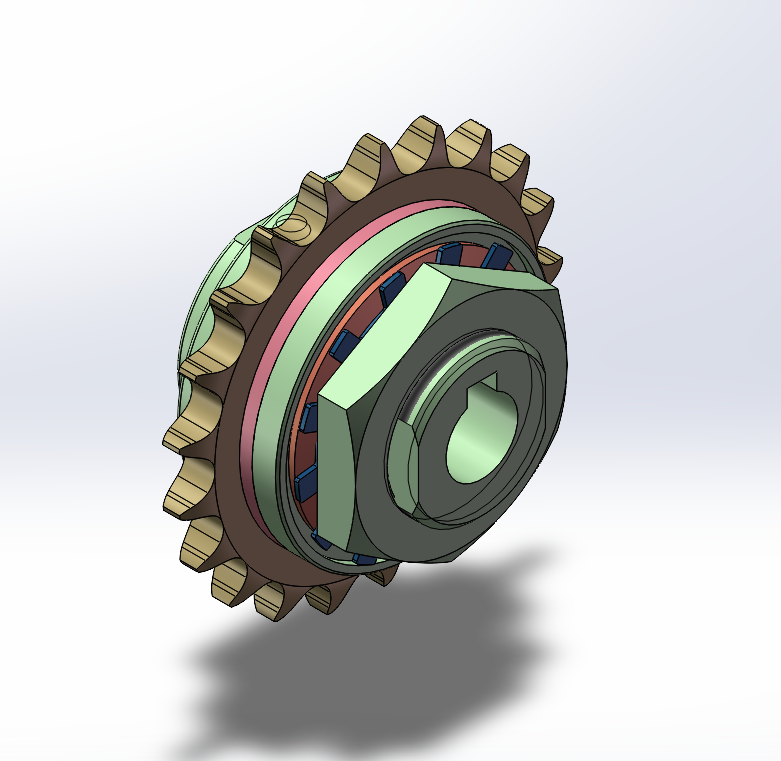

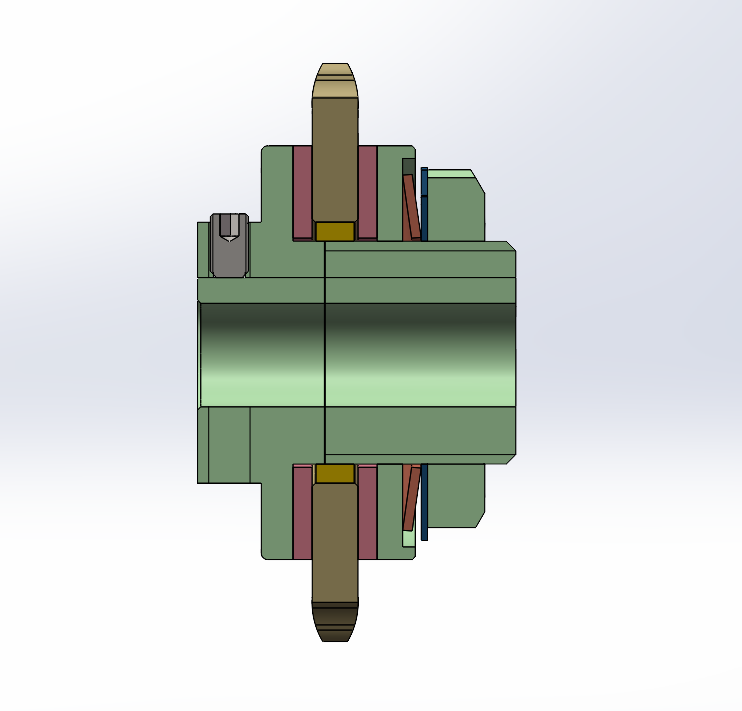

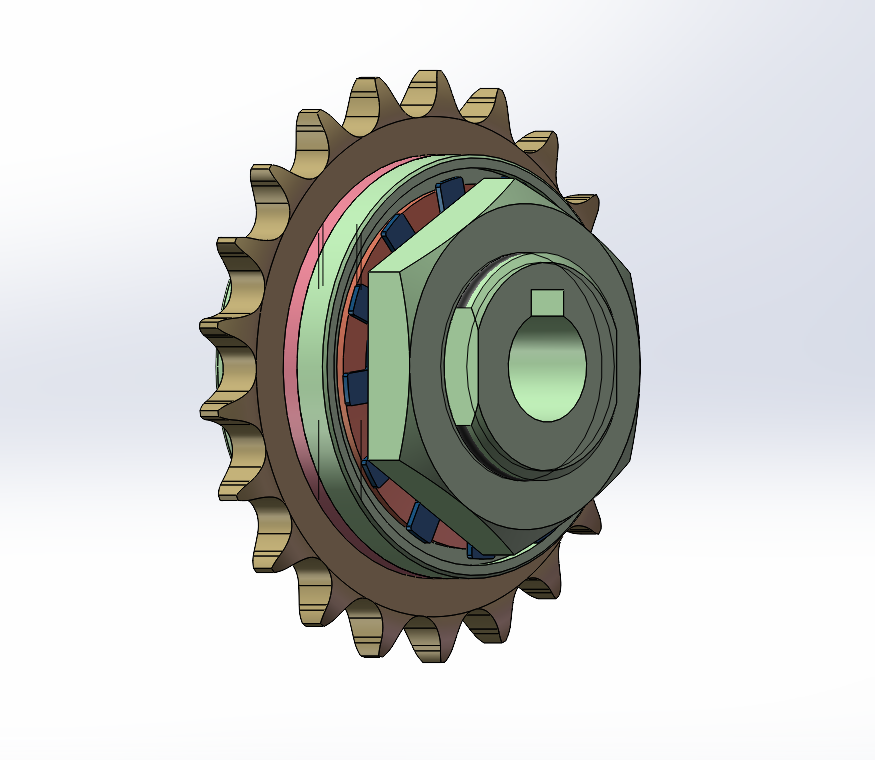

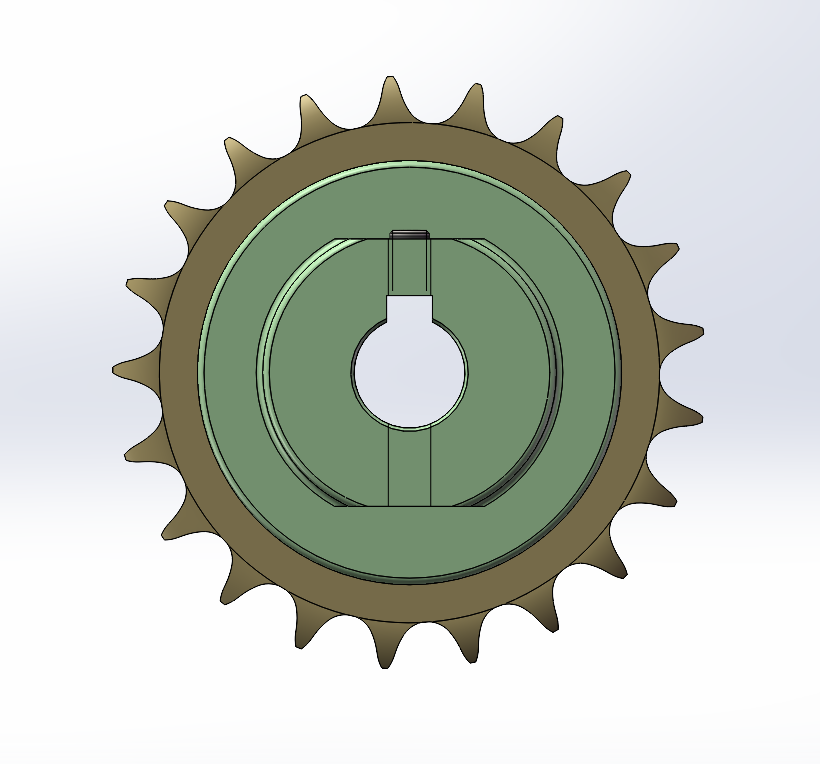

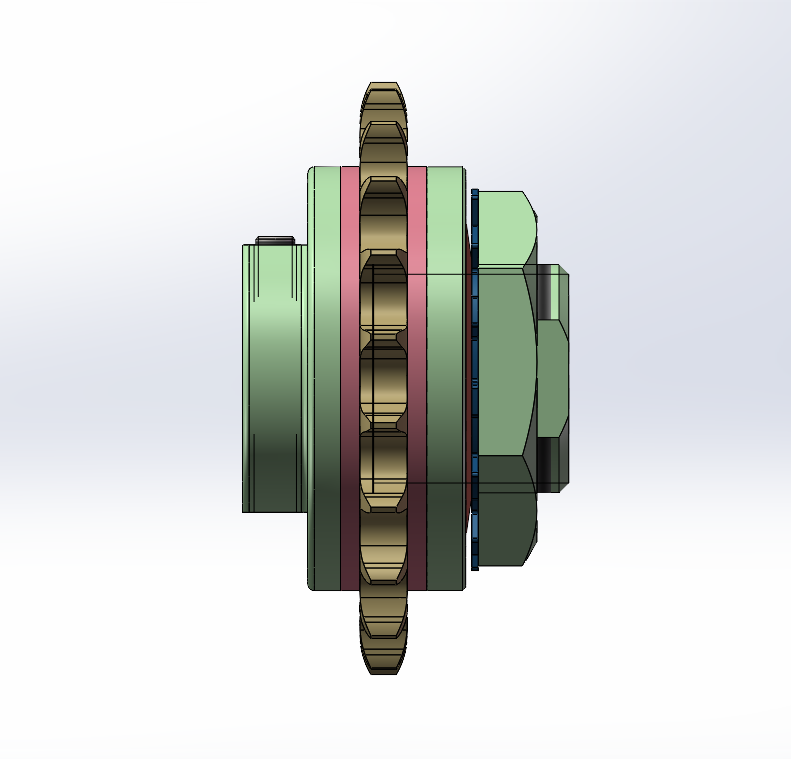

摩擦片式扭力限制器是一种用摩擦片作为力矩传递原件的机械式过载保护装置，常用于安装在动力传动的驱动侧和负载侧之间，一旦发生过载，传递扭矩超过设定值，便会产生脱开或打滑，从而使动力传动的主、被动侧分离，使机械设备免遭过载而引起的损坏。本图为TL-250摩擦式扭力限制器，过载打滑扭矩调节范围6.9-54N.M，中心孔直径加工范围φ10-22mm，可任意连接单、双排链轮、同步带轮，皮带轮、齿轮、法兰等连接件，本图中心孔φ22，配单排08B21齿链轮。
