斜床身数控车床图纸（ID:1550816）

机械设备 / 机加工设备 / 斜床身数控车床图纸

©非原创

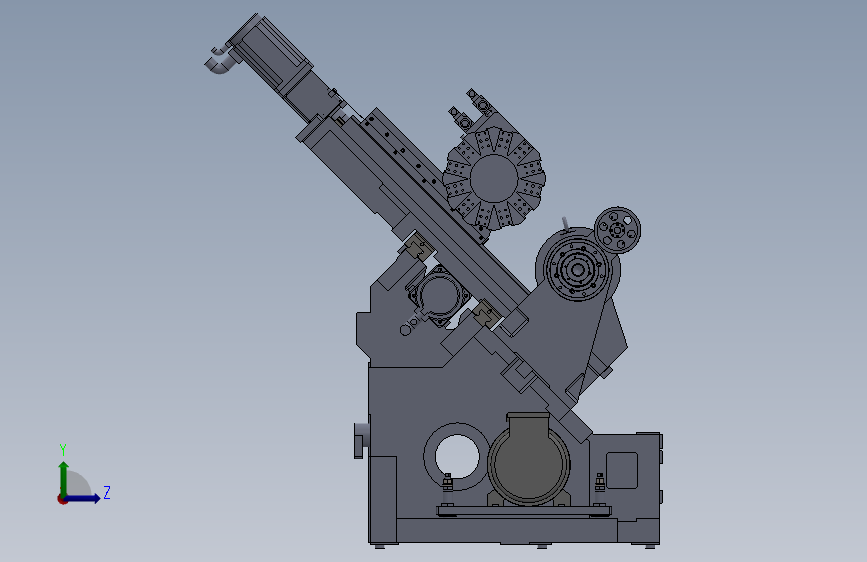

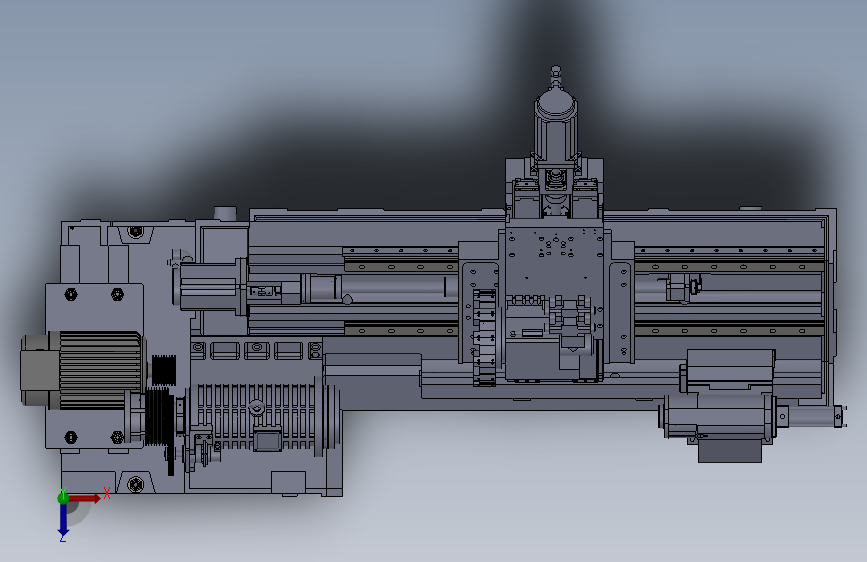

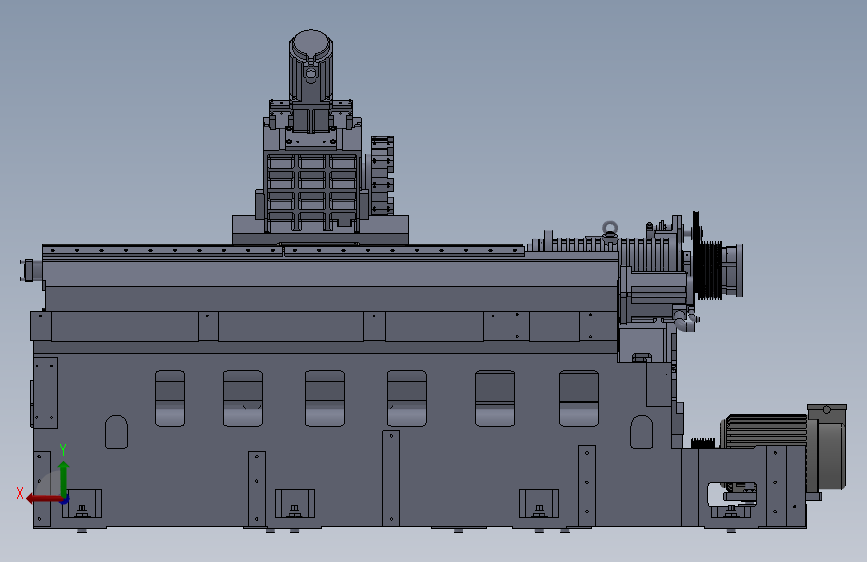

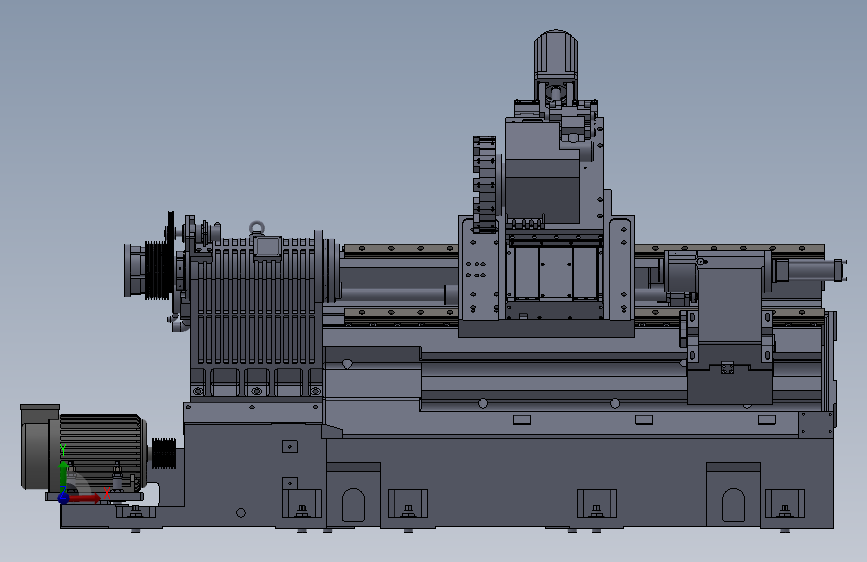

平面图

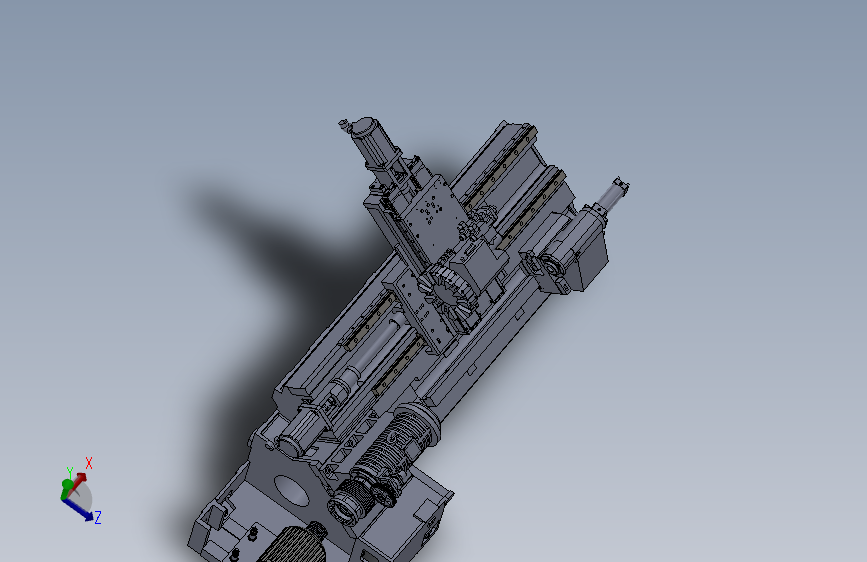

3D视图

文件列表

#	文件名称	文件大小
1	17255424735831.zip	44.99M
2	35x35x88-连轴器总装.SLDASM	249.50K
3	60度弯头油管接头-M6.SLDPRT	195.50K
4	B53-100-H44-80型滑块总成X向.SLDASM	281.00K
5	B53-100-H44-80型滑块总成Z向.SLDASM	280.00K
6	B53-H44型直线导轨Z向.SLDPRT	315.50K
7	B53-H70型直线导轨X向.SLDPRT	308.50K
8	Circlipsforshaft--TypeBGB.SLDPRT	251.00K
9	DY-CODER编码器.SLDPRT	325.00K
10	FANUCais22_3000伺服电机.SLDPRT	452.00K
11	GB-100x125x12-旋转轴唇形密封圈.SLDPRT	283.00K
12	GB-20-平垫圈.SLDPRT	198.00K
13	GB-24-弹簧垫圈.SLDPRT	222.50K
14	GB-36-平垫圈.SLDPRT	282.50K
15	GB-40x62x8-旋转轴唇形密封圈.SLDPRT	282.00K
16	GB-50x68x8-旋转轴唇形密封圈.SLDPRT	289.00K
17	GB-55x80x8-旋转轴唇形密封圈.SLDPRT	288.50K
18	GB-6205-深沟球轴承.SLDPRT	1.06M
19	GB-M20-六角螺母.SLDPRT	319.00K
20	GB-NN3024-双列滚子轴承.SLDPRT	1.45M
21	GB-NN3026-双列滚子轴承.SLDPRT	1.37M
22	GB-角接触球轴承-S7206.SLDPRT	710.00K
23	ISO-10130-推力角接触球轴承.SLDPRT	685.00K
24	JB_T7934-1999-Z1-25_30胀紧套.SLDPRT	163.50K
25	LS-200-12刀架总装.SLDASM	517.00K
26	S7207GB292-94角接触球轴承.SLDPRT	591.50K
27	S7308GB292-94角接触球轴承.SLDPRT	552.50K
28	SlottedcheeseheadscrewsGB.SLDPRT	309.00K
29	UABP180M-4-33.3-15卧式变频电机.SLDPRT	754.50K
30	W45-62型滑块总成.SLDASM	269.00K
31	X向丝杆.SLDPRT	269.00K
32	X向丝杆螺母.SLDPRT	339.00K
33	X向丝杆轴承垫圈A.SLDPRT	176.00K
34	X向丝杆轴承垫圈B.SLDPRT	185.50K
35	X向前括屑皮.SLDPRT	162.00K
36	X向前轴承盖.SLDPRT	267.50K
37	X向压紧轴套A.SLDPRT	166.00K
38	X向圆螺母A.SLDPRT	353.50K
39	X向挡屑板固定座.SLDPRT	263.50K
40	X向电机座.SLDPRT	808.50K
41	X向螺母座.SLDPRT	348.00K
42	X向轴承座.SLDPRT	711.00K
43	X向轴承盖.SLDPRT	264.00K
44	X向锲块.SLDPRT	159.50K
45	X向防撞垫A.SLDPRT	248.00K
46	zongzhuangtu.SLDASM	6.86M
47	Z向丝杆.SLDPRT	279.50K
48	Z向丝杆螺母.SLDPRT	315.50K
49	Z向丝杆轴承垫圈A.SLDPRT	177.50K
50	Z向丝杆轴承垫圈B.SLDPRT	186.00K
51	Z向压紧轴套A.SLDPRT	157.50K
52	Z向压紧轴套B.SLDPRT	162.00K
53	Z向圆螺母A.SLDPRT	437.50K
54	Z向圆螺母B.SLDPRT	411.00K
55	Z向导轨压板.SLDPRT	177.00K
56	Z向导轨压板A.SLDPRT	177.50K
57	Z向电机座.SLDPRT	528.50K
58	Z向电机座前挡盖.SLDPRT	264.00K
59	Z向电机座端盖.SLDPRT	319.50K
60	Z向螺母座按丝杆样本）.SLDPRT	399.00K
61	Z向轴承座.SLDPRT	413.00K
62	Z向轴承座垫铁.SLDPRT	164.50K
63	Z向轴承座端盖.SLDPRT	297.50K
64	Z向进给系统总装.SLDASM	1.51M
65	Z向防撞垫A.SLDPRT	197.00K
66	Z向防撞垫B.SLDPRT	193.00K
67	中拖板.SLDPRT	1.11M
68	中拖板侧压板.SLDPRT	283.50K
69	中拖板侧封板.SLDPRT	190.50K
70	中拖板前封板.SLDPRT	350.00K
71	中拖板总装.SLDASM	966.00K
72	中拖板滑块固定座.SLDPRT	259.50K
73	主电机板.SLDPRT	215.00K
74	主电机板总装.SLDASM	495.00K
75	主电机板调节螺杆.SLDPRT	200.00K
76	主电机板调节螺杆套.SLDPRT	228.50K
77	主轴.SLDPRT	726.50K
78	主轴V形带轮.SLDPRT	518.50K
79	主轴前压紧套.SLDPRT	191.00K
80	主轴前定位套.SLDPRT	225.00K
81	主轴前挡水盖.SLDPRT	234.00K
82	主轴前端盖.SLDPRT	408.00K
83	主轴吊钩.SLDPRT	201.50K
84	主轴后压紧套.SLDPRT	214.00K
85	主轴后端盖.SLDPRT	282.00K
86	主轴圆螺母A.SLDPRT	396.00K
87	主轴圆螺母B.SLDPRT	394.00K
88	主轴头定位套.SLDPRT	167.50K
89	主轴带轮胀套.SLDPRT	249.00K
90	主轴箱.SLDPRT	2.16M
91	主轴箱孔盖板.SLDPRT	127.00K
92	主轴箱总装.SLDASM	2.99M
93	主轴箱调整块.SLDPRT	224.00K
94	主轴轴承垫圈.SLDPRT	175.00K
95	主轴轴承垫圈B.SLDPRT	176.50K
96	刀架箱.SLDPRT	902.50K
97	刀盘.SLDPRT	1.01M
98	卷帘固定板.SLDPRT	252.00K
99	卷帘挡屑板A.SLDPRT	186.00K
100	压板.SLDPRT	180.50K
101	压板A.SLDPRT	187.50K
102	压板B.SLDPRT	190.00K
103	同步带轮A.SLDPRT	647.50K
104	同步带轮A端盖.SLDPRT	258.50K
105	同步带轮B.SLDPRT	576.00K
106	地脚螺纹套总装.SLDASM	179.50K
107	地脚调节螺杆套.SLDPRT	204.00K
108	大拖板.SLDPRT	1.60M
109	大拖板侧封存板A.SLDPRT	430.50K
110	大拖板侧封存板B.SLDPRT	437.50K
111	大拖板侧挡屑板.SLDPRT	184.50K
112	大拖板前封板.SLDPRT	329.50K
113	大拖板总装.SLDASM	1.89M
114	大拖板挡屑板.SLDPRT	363.00K
115	套筒锁紧块.SLDPRT	241.50K
116	定位销.SLDPRT	120.00K
117	导杆.SLDPRT	176.00K
118	尾座体.SLDPRT	818.00K
119	尾座前端盖.SLDPRT	239.00K
120	尾座压板.SLDPRT	167.50K
121	尾座后端盖.SLDPRT	317.00K
122	尾座圆螺母.SLDPRT	197.00K
123	尾座垫铁.SLDPRT	165.00K
124	尾座塞铁.SLDPRT	121.00K
125	尾座塞铁压板.SLDPRT	142.00K
126	尾座套筒.SLDPRT	345.00K
127	尾座底板.SLDPRT	1.27M
128	尾座总装.SLDASM	913.00K
129	尾座拖动架.SLDPRT	203.00K
130	尾座调整块.SLDPRT	199.50K
131	尾座调整垫铁.SLDPRT	154.50K
132	尾架气缸座.SLDPRT	298.00K
133	尾架气缸拉杆.SLDPRT	148.00K
134	尾架气缸模型.SLDPRT	371.00K
135	尾架气缸轴连接法兰.SLDPRT	254.00K
136	床身总装说明书）.SLDASM	2.97M
137	床身说明书）.SLDPRT	6.62M
138	括屑板总装.SLDASM	127.50K
139	括屑皮.SLDPRT	153.00K
140	括屑皮A.SLDPRT	248.00K
141	括屑皮压板.SLDPRT	151.50K
142	括屑皮架.SLDPRT	154.50K
143	括板.SLDPRT	141.00K
144	挡屑板固定座.SLDPRT	176.00K
145	油缸固定座.SLDPRT	363.00K
146	滑块-B53-H80-LZ向.SLDPRT	369.00K
147	滑块-B53-H80.SLDPRT	365.00K
148	滚球回程块B.SLDPRT	261.50K
149	电机槽轮.SLDPRT	377.50K
150	电机槽轮胀套.SLDPRT	220.50K
151	编码器固定座.SLDPRT	294.50K
152	编码器座总装.SLDASM	906.50K
153	编码器轴.SLDPRT	215.50K
154	编码器轴承定位套B.SLDPRT	156.50K
155	编码器轴承座.SLDPRT	477.00K
156	编码器轴承座端盖.SLDPRT	243.50K
157	调节螺母.SLDPRT	225.00K
158	过渡法兰.SLDPRT	352.50K
159	连轴器A.SLDPRT	377.50K
160	连轴器B.SLDPRT	391.00K
161	连轴器中间套.SLDPRT	337.00K
