时速160km/h铁路客车CL242-K型转向架（ID:1560653）

交通运输 / 轨道交通 / 时速160km/h铁路客车CL242-K型转向架

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1.png	405.37K
2	10.png	3.67M
3	11.png	3.67M
4	17258075916280.zip	63.16M
5	2.png	306.11K
6	3.png	536.47K
7	4.png	162.90K
8	5.png	279.39K
9	6.png	206.33K
10	7.png	247.41K
11	8.png	240.03K
12	9.png	487.31K
13	CL242-K.png	3.09M
14	CL242-K型转向架.SLDASM	10.34M
15	1、4位轮对轴箱总装.SLDASM	5.43M
16	一系垂向减振器.SLDASM	249.96K
17	中央牵引装置.SLDASM	880.51K
18	二系垂向减振器.SLDASM	269.81K
19	二系横向减振器.SLDASM	274.21K
20	抗侧滚扭杆.SLDASM	533.42K
21	抗蛇行减振器.SLDASM	240.21K
22	构架及二系悬挂.SLDASM	5.44M
23	轴盘制动装置-MIR.SLDASM	1.26M
24	轴盘制动装置.SLDASM	1.26M
25	轴箱定位.SLDASM	2.45M
26	一系垂向减振器-垫圈.SLDPRT	122.39K
27	一系垂向减振器-橡胶垫圈.SLDPRT	136.51K
28	一系垂向减振器.SLDPRT	123.44K
29	内圈弹簧.stp.SLDPRT	1.25M
30	外圈弹簧.stp.SLDPRT	906.14K
31	夹紧箍.SLDPRT	577.17K
32	定位套.SLDPRT	234.65K
33	弹性定位套.SLDPRT	123.01K
34	弹簧上夹板.SLDPRT	100.77K
35	弹簧调整垫.SLDPRT	61.90K
36	橡胶帽.SLDPRT	356.15K
37	结点连接螺栓.SLDPRT	176.65K
38	结点连接螺栓垫圈.SLDPRT	71.16K
39	绝缘垫.SLDPRT	63.69K
40	节点连接螺栓衬套.SLDPRT	92.92K
41	转臂定位套.SLDPRT	94.10K
42	转臂定位套衬套.SLDPRT	99.92K
43	转臂箍.SLDPRT	1.41M
44	轴箱.SLDPRT	227.97K
45	轴箱盖.SLDPRT	499.88K
46	防滑器测速轴箱盖.SLDPRT	676.20K
47	M20X2-转臂箍螺母.SLDPRT	244.87K
48	M20X90-转臂箍螺栓.SLDPRT	146.33K
49	定位套螺栓.SLDPRT	144.19K
50	结点连接螺母.SLDPRT	246.76K
51	转臂箍组装垫圈.SLDPRT	98.61K
52	上压板.SLDPRT	134.13K
53	中央牵引座.SLDPRT	942.80K
54	横向止挡块.SLDPRT	173.94K
55	横向止挡调整垫.SLDPRT	71.49K
56	牵引座.SLDPRT	709.91K
57	牵引拉杆.SLDPRT	278.28K
58	牵引销座.SLDPRT	176.91K
59	牵引销座底部压板.SLDPRT	95.52K
60	二系垂向减振器.SLDPRT	136.07K
61	二系垂向减振器橡胶结点.SLDPRT	252.41K
62	二系横向减振器.SLDPRT	124.52K
63	抗蛇行减振器.SLDPRT	145.75K
64	抗蛇行减振器橡胶结点.SLDPRT	239.21K
65	横向减振器橡胶节点.SLDPRT	245.42K
66	空气弹簧-1.SLDPRT	450.39K
67	空气弹簧-2.SLDPRT	451.09K
68	内侧杠杆-MIR.SLDPRT	400.13K
69	内侧杠杆.SLDPRT	334.82K
70	制动缸.SLDPRT	593.44K
71	吊杆插销.SLDPRT	131.02K
72	外侧杠杆-MIR.SLDPRT	423.65K
73	外侧杠杆.SLDPRT	347.96K
74	扁孔圆销25×206.SLDPRT	116.80K
75	扁孔圆销30×184.SLDPRT	128.29K
76	杠杆吊座.SLDPRT	356.26K
77	衬套30×22×17.SLDPRT	95.18K
78	衬套30×22×20.SLDPRT	95.18K
79	衬套35×25×17.SLDPRT	103.49K
80	衬套40×30×17.SLDPRT	107.15K
81	锁铁.SLDPRT	106.51K
82	锁铁插销.SLDPRT	110.52K
83	闸托吊杆.SLDPRT	139.78K
84	闸片托-MIR.SLDPRT	1.20M
85	闸片托.SLDPRT	1.04M
86	闸瓦-上-MIR.SLDPRT	168.90K
87	闸瓦-上.SLDPRT	136.93K
88	闸瓦-下-MIR.SLDPRT	197.32K
89	闸瓦-下.SLDPRT	173.48K
90	扭头.SLDPRT	162.24K
91	扭杆臂.SLDPRT	200.05K
92	扭杆臂安装座-MIR.SLDPRT	385.11K
93	扭杆臂安装座.SLDPRT	395.00K
94	抗侧滚扭杆安装座.SLDPRT	307.42K
95	横杆.SLDPRT	76.46K
96	滑动轴承.SLDPRT	89.30K
97	转臂安装座垫圈.SLDPRT	75.66K
98	轴套.SLDPRT	96.74K
99	构架.SLDPRT	6.66M
100	制动轴盘.SLDPRT	1.56M
101	测速齿轮.SLDPRT	491.28K
102	车轮.SLDPRT	331.23K
103	车轴.SLDPRT	221.06K
104	轴承.SLDPRT	1.33M
105	轴端压盖.SLDPRT	115.08K
106	防尘板.SLDPRT	221.74K

此图纸下载需要1900金币

立即下载

发布者

HXD1C-6006

创作: 1

粉丝: 0

加入时间：2024-09-04

私信

关注

模型信息

图纸格式：sldasm,sldprt

文件大小：64.67M

所需金币：1900

上传时间：2024-09-08 23:00:24

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

转向架

铁路车辆

轨道车辆

高精度模型

火车

图纸简介

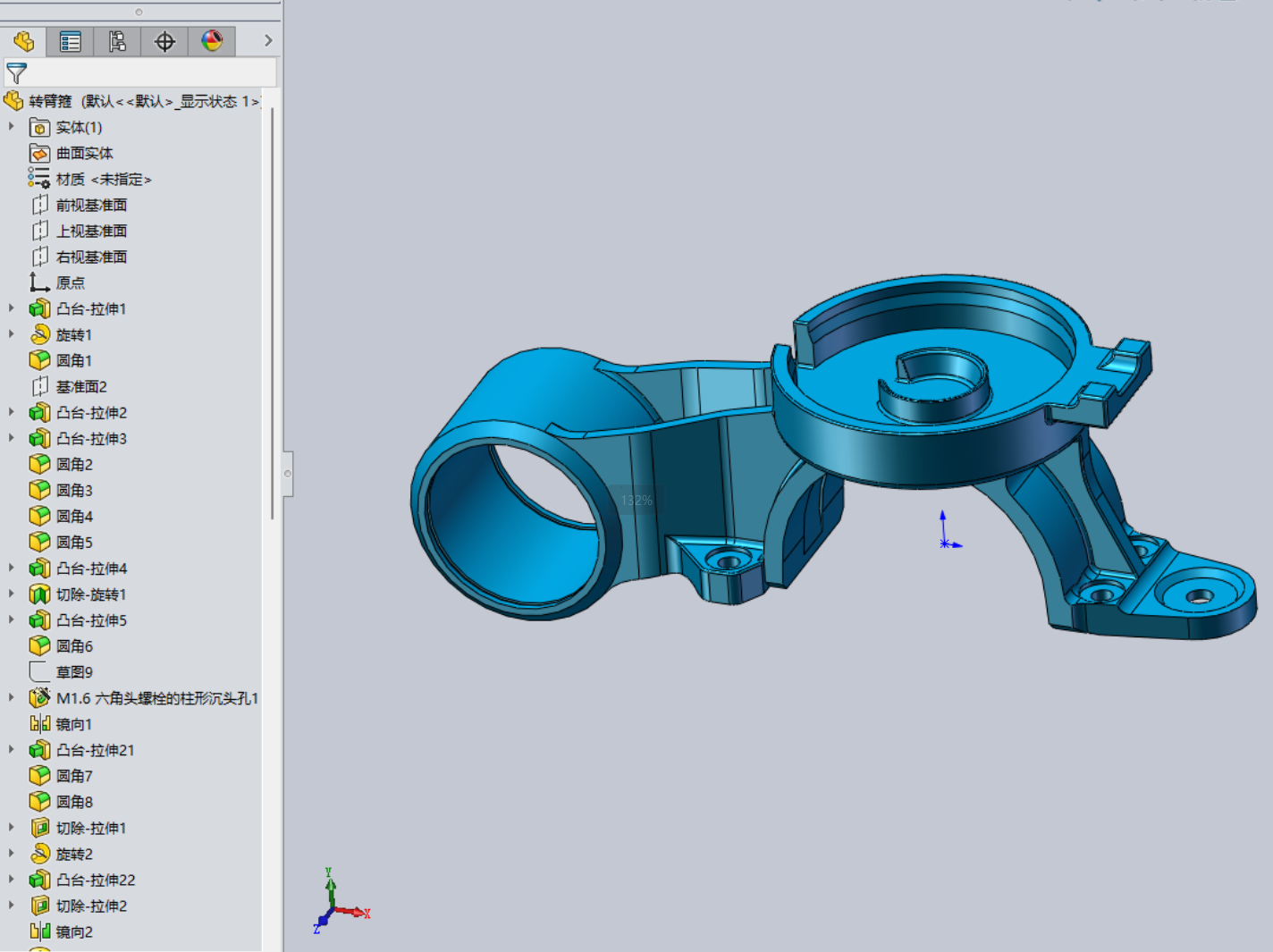

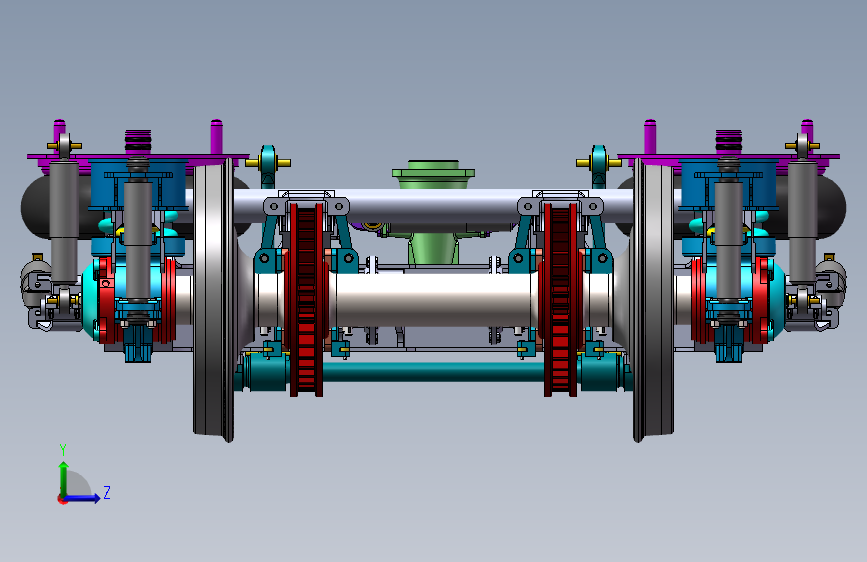

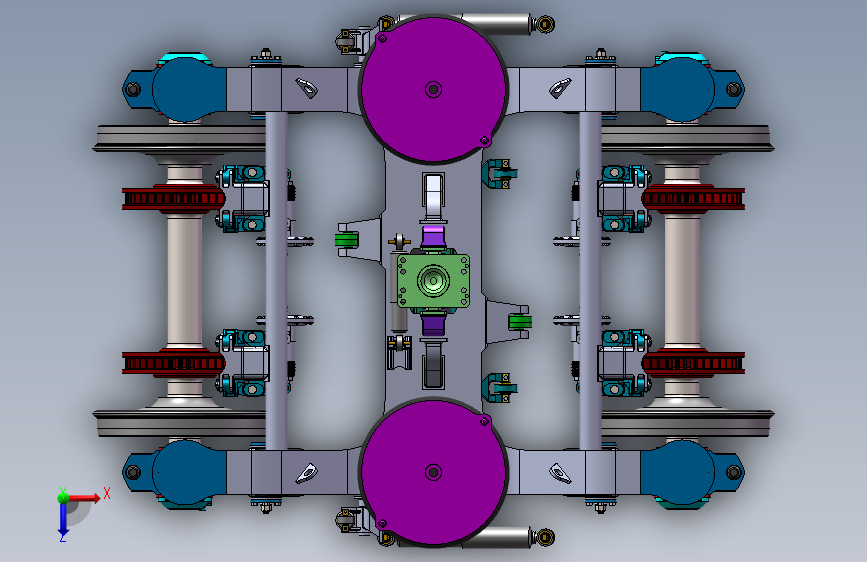

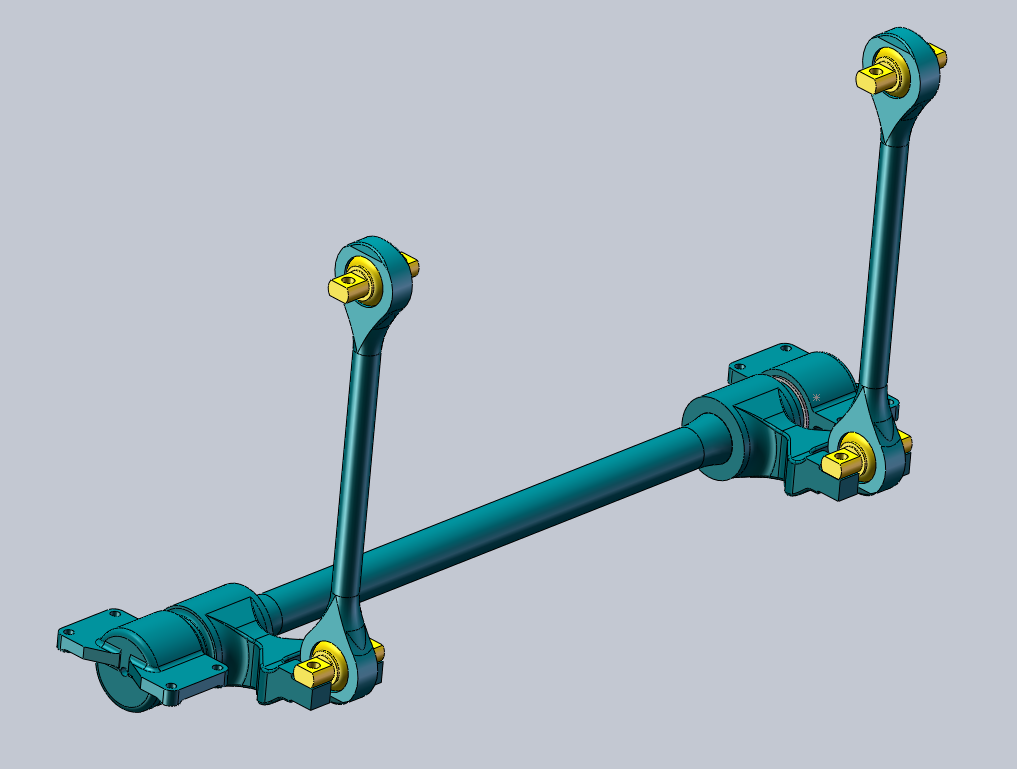

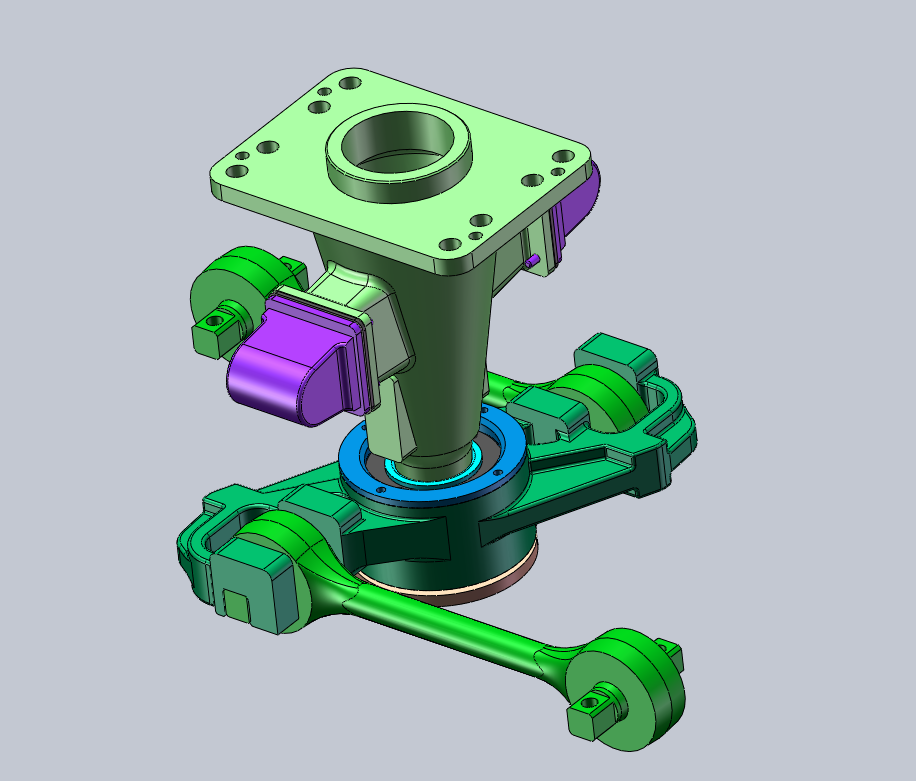

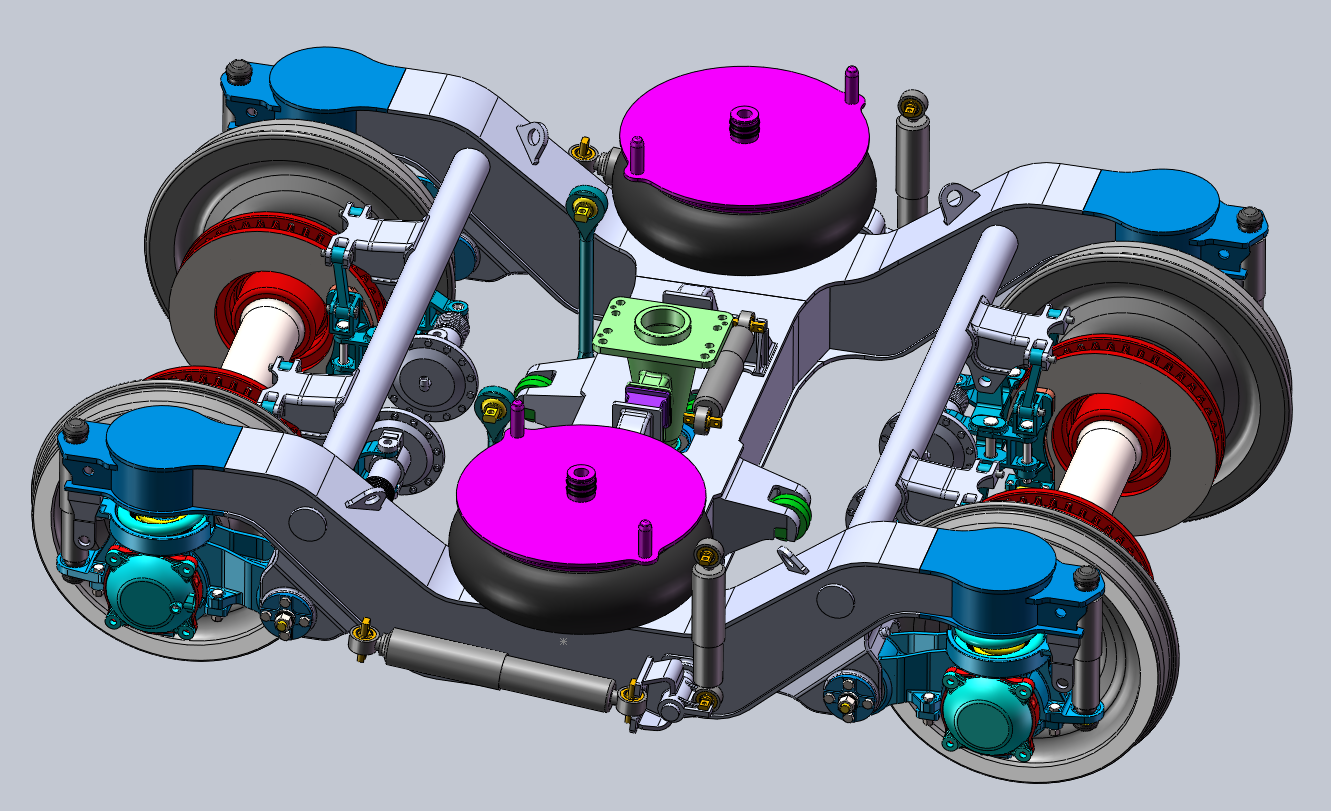

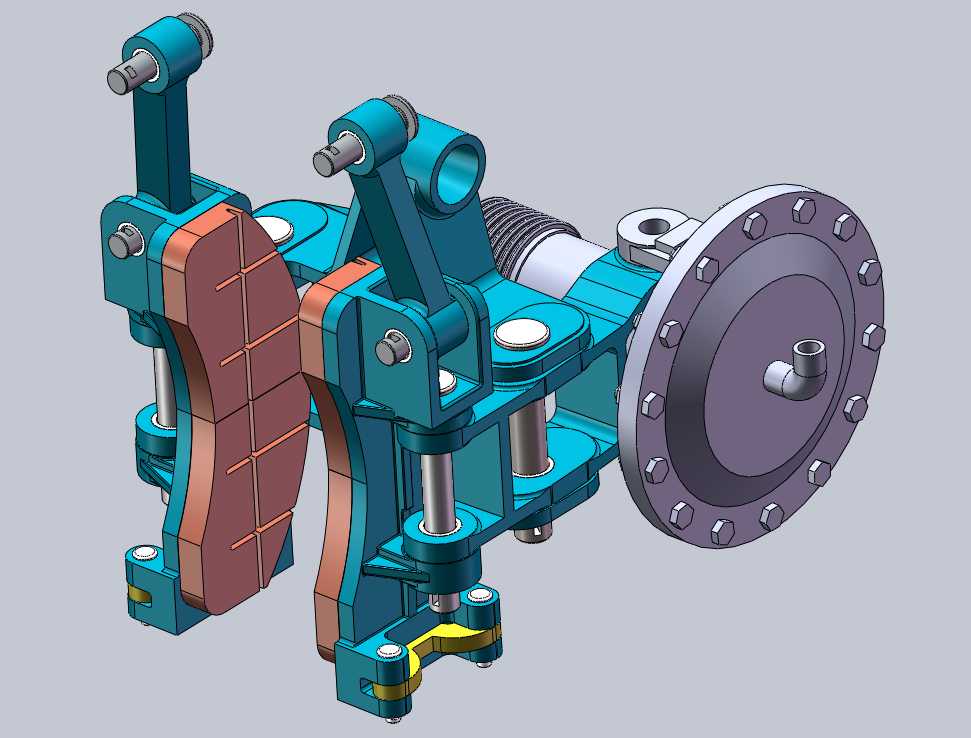

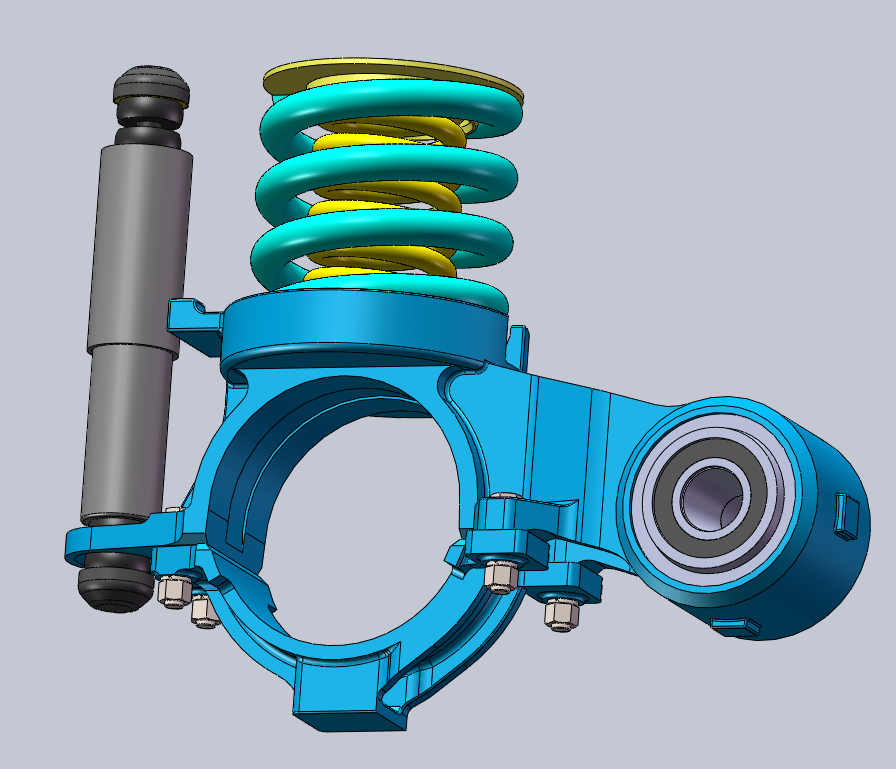

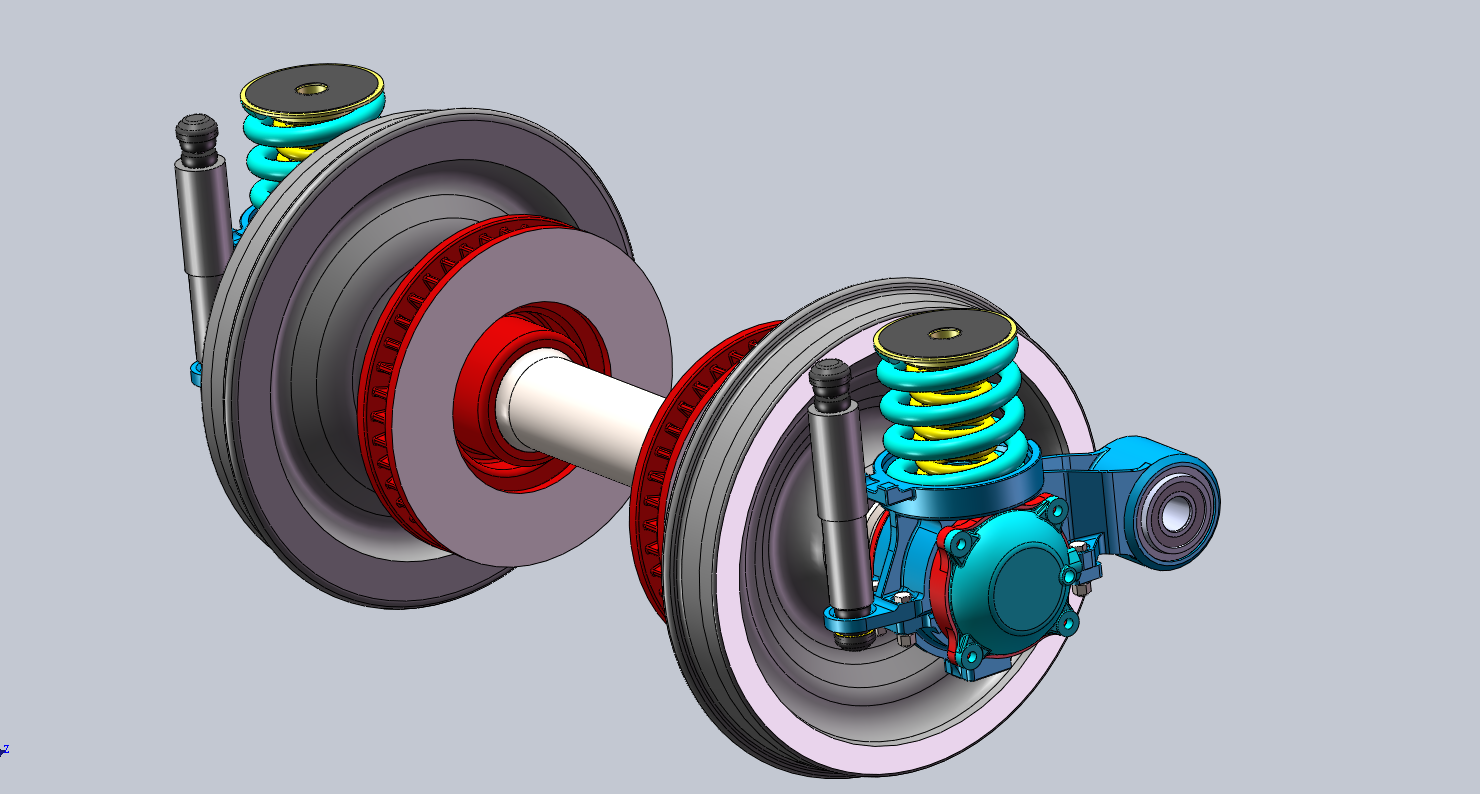

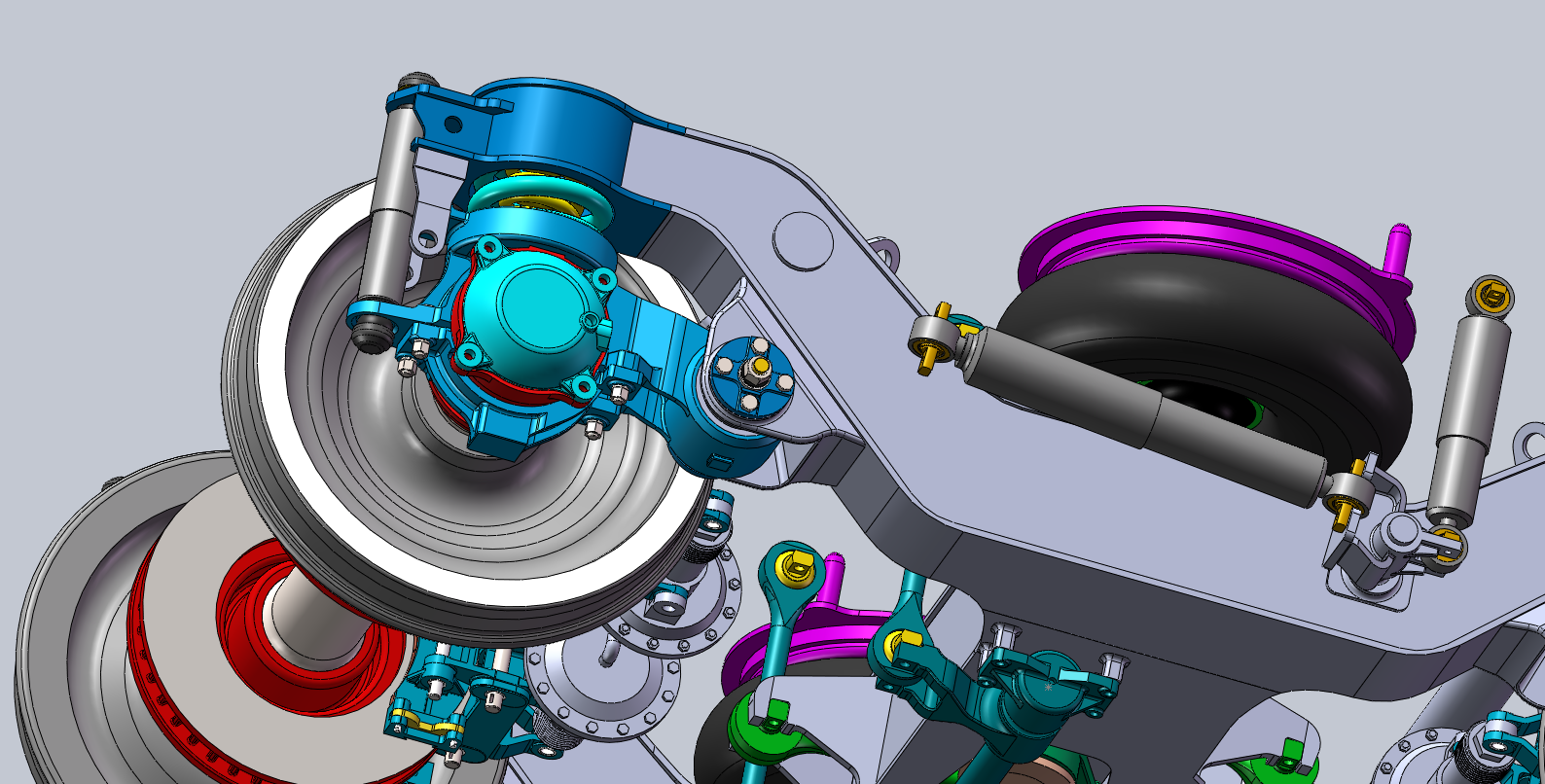

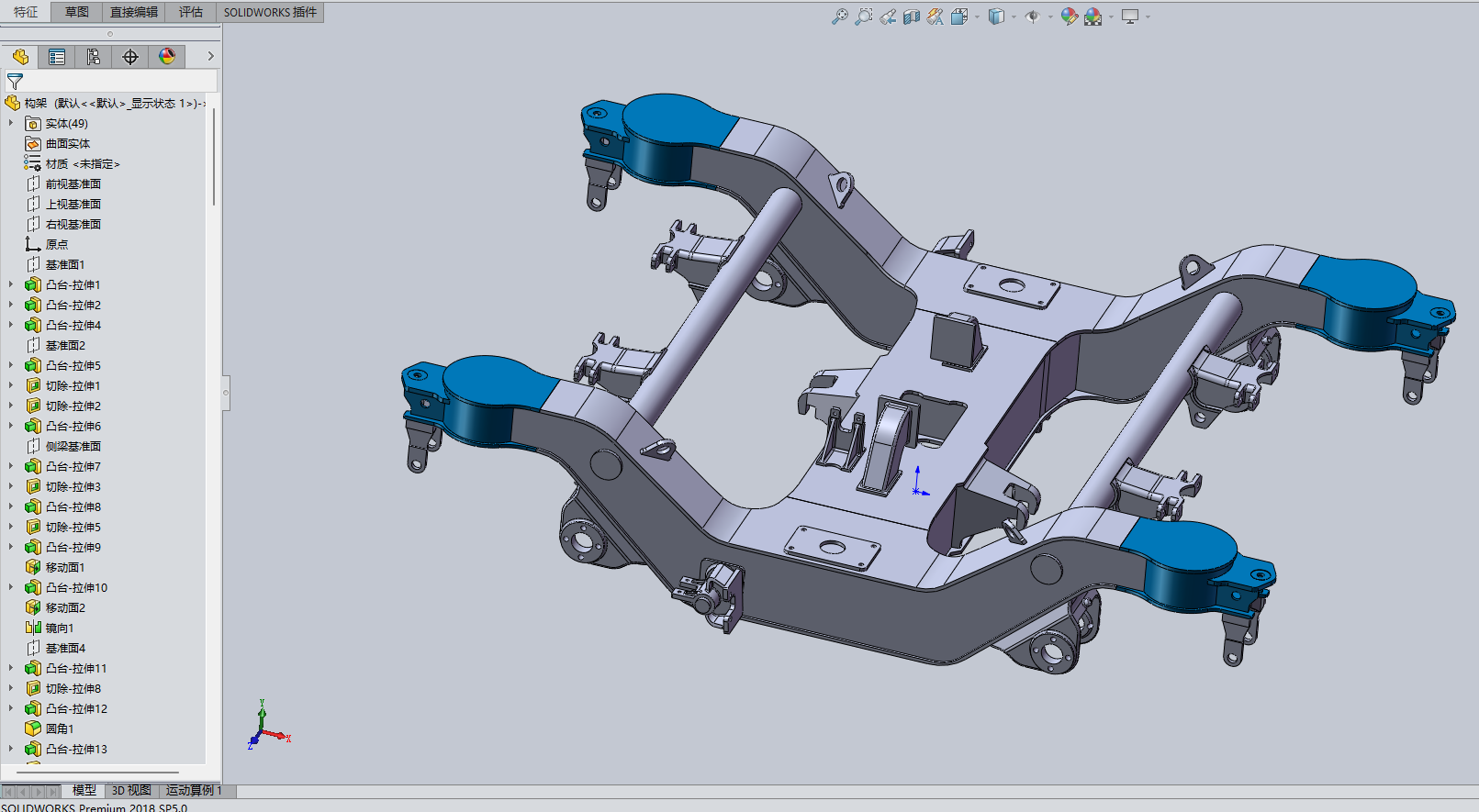

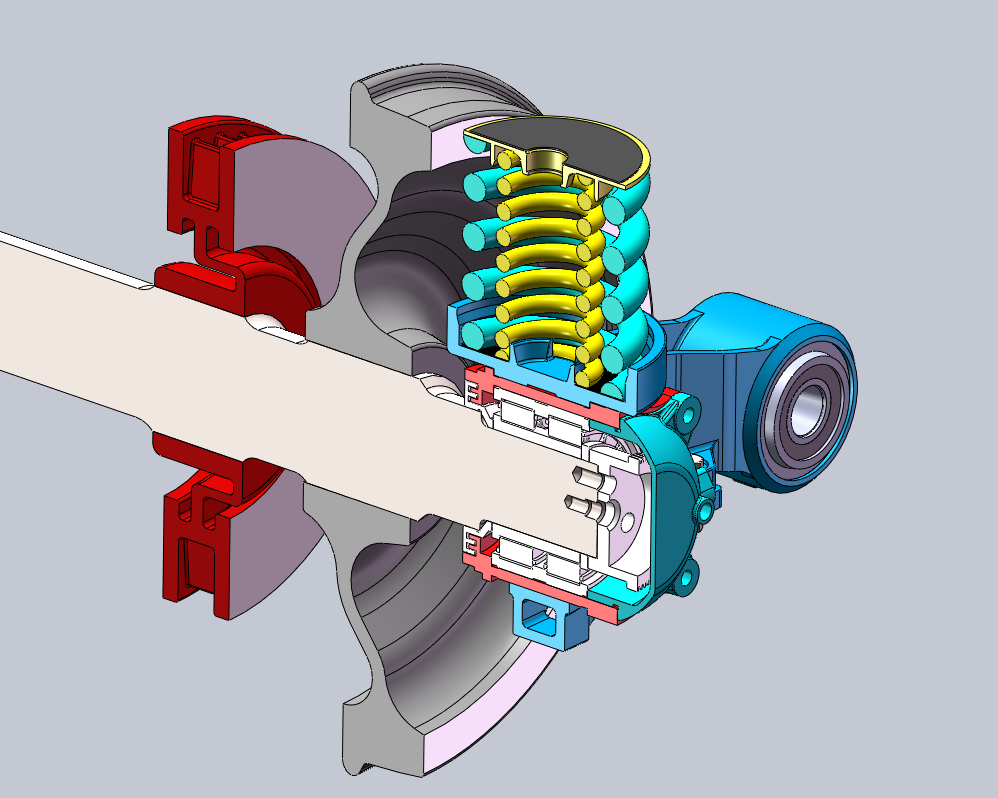

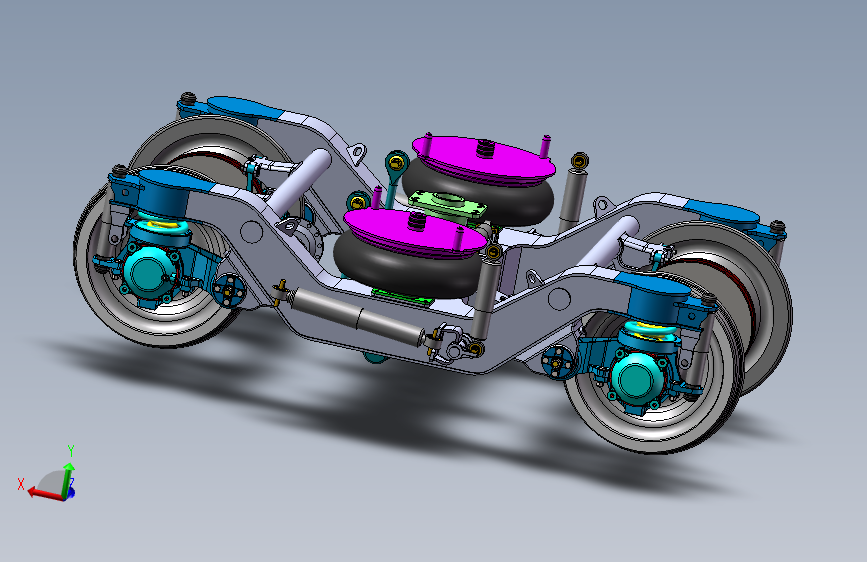

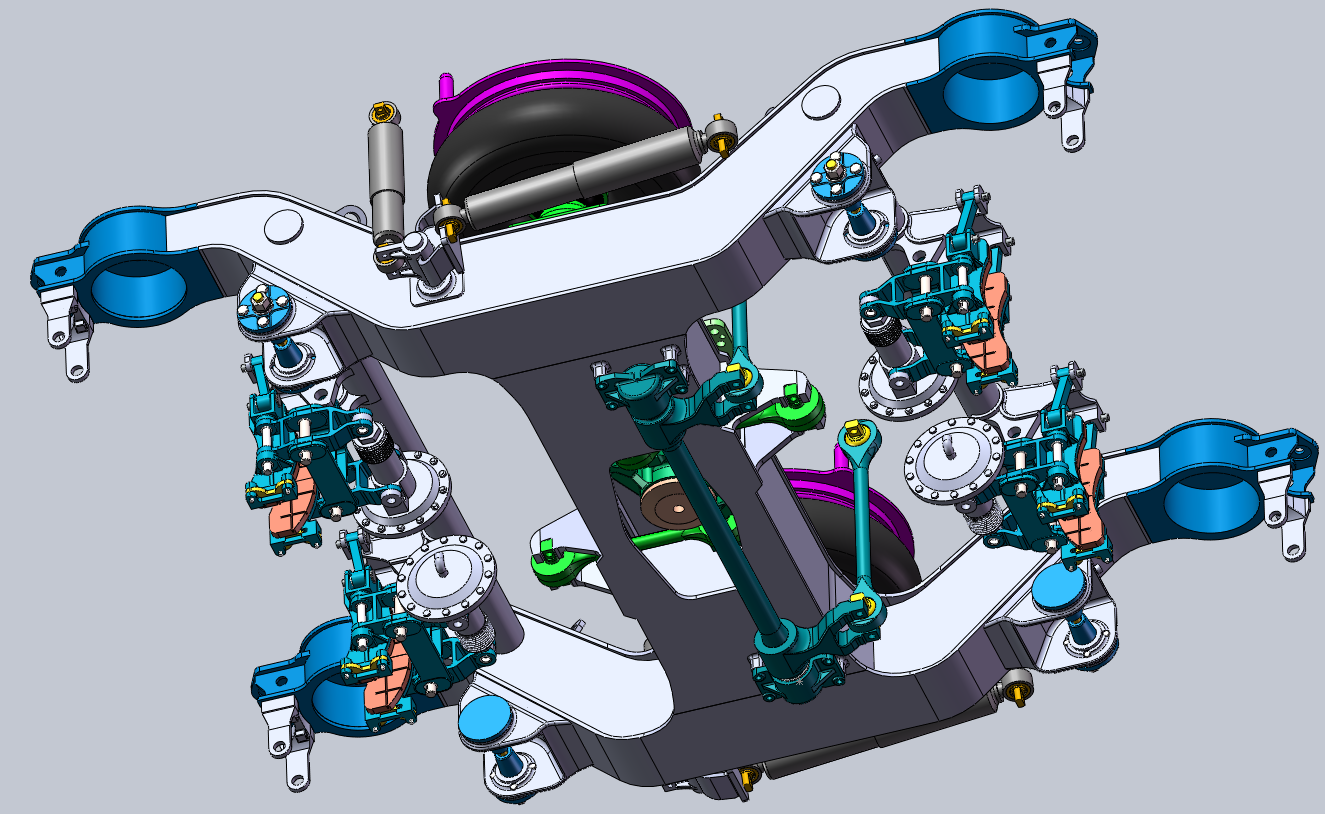

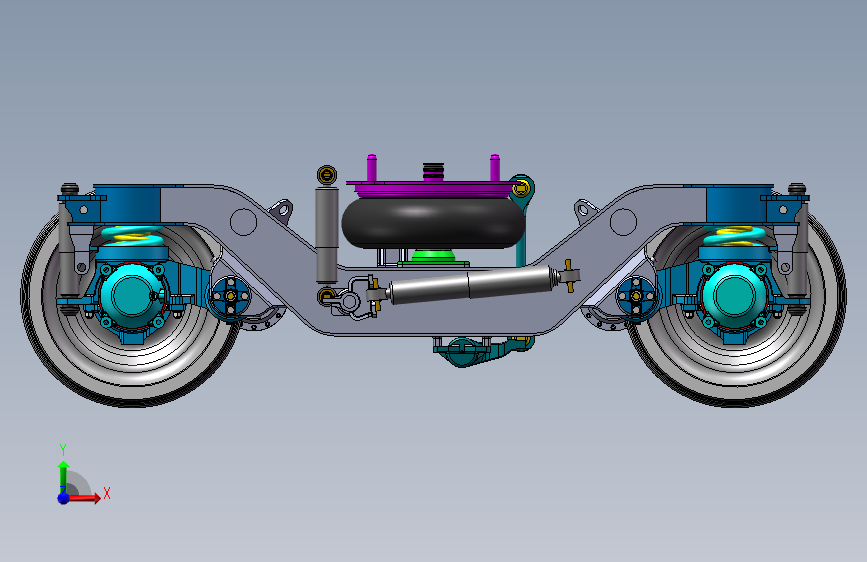

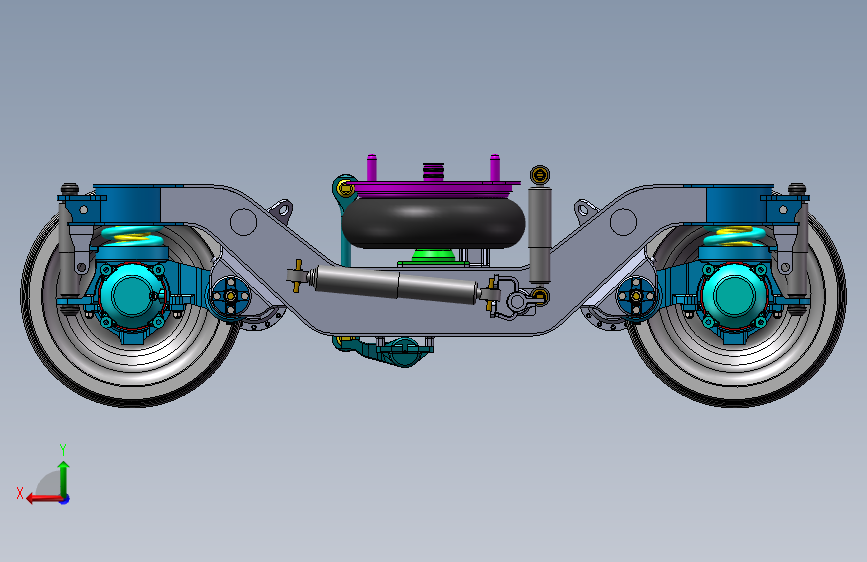

该模型为本人通过收集大量公开资料、公开转向架图册以及实物拍照比对建模而成，所使用的软件是solidworks2018，含参数设计，可进行编辑，模型造型还原真实，高精度模型。转向架构架、空气弹簧、一系悬挂等均有内部结构，不是只有外部造型，模型制作比较精准。适用于相关的课程设计，毕业设计，科普讲解，有限元分析等
