水泥厂均化库网架（ID:1561599）
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17258569379857.zip | 1.32M |
| 2 | 339663-.DWG | 966.19K |
| 3 | 339669-.DWG | 474.79K |
| 4 | 339832-.DWG | 489.56K |
| 5 | 339833-.DWG | 852.95K |
此图纸下载需要40金币
立即下载
发布者
辛奇迹
创作: 2457
粉丝: 6
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.35M
所需金币：40
上传时间：2024-09-09 12:42:19
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介

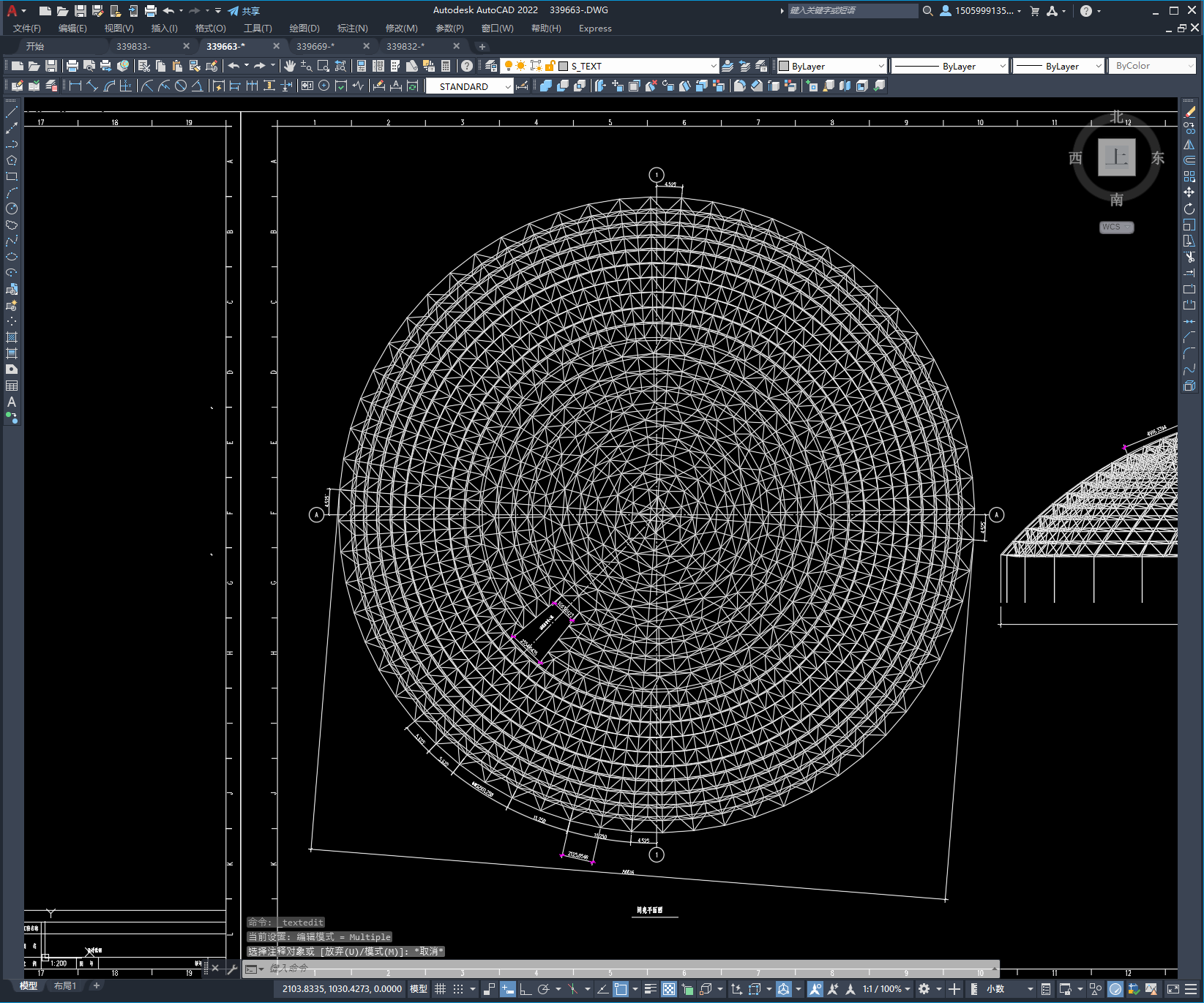

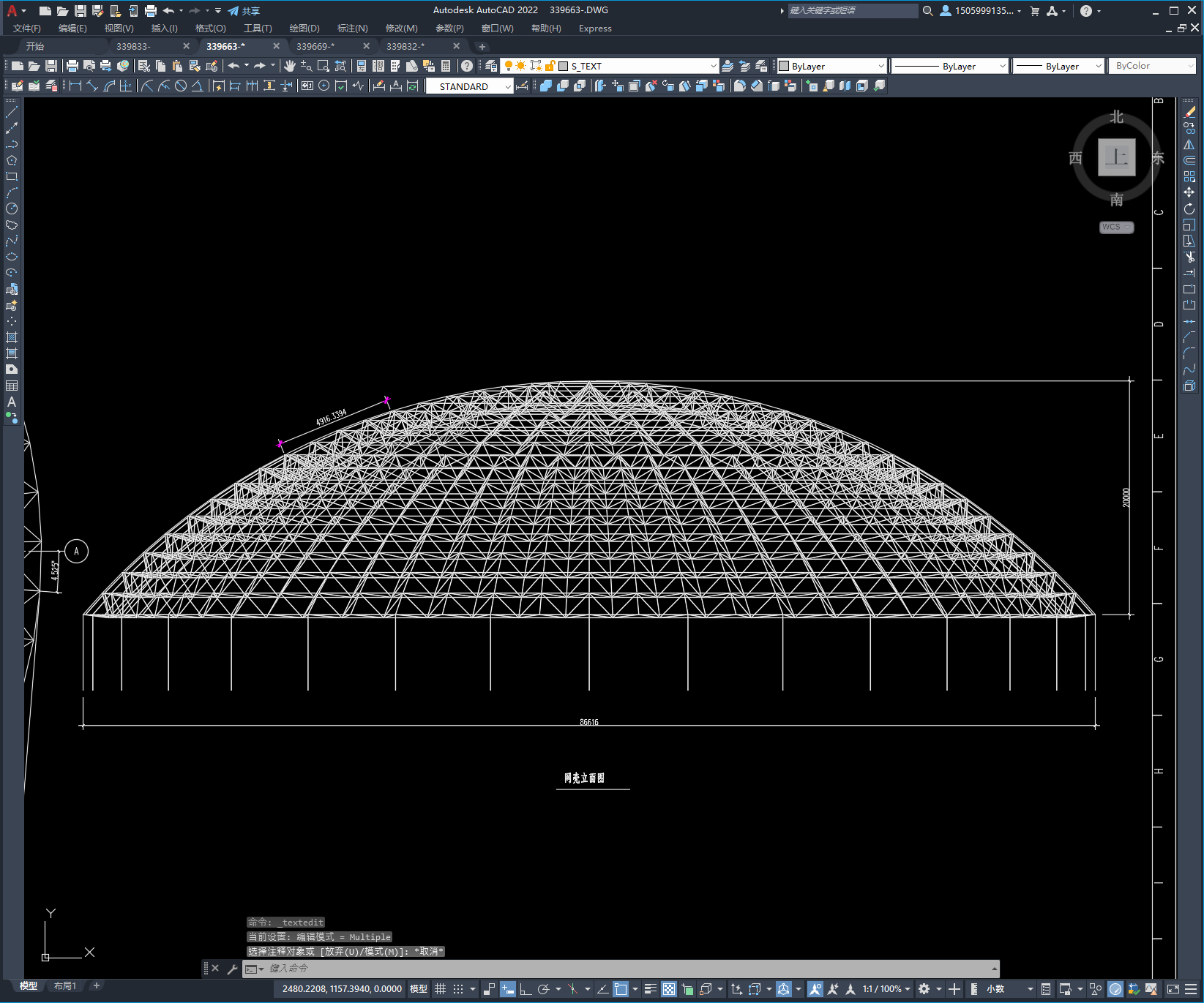

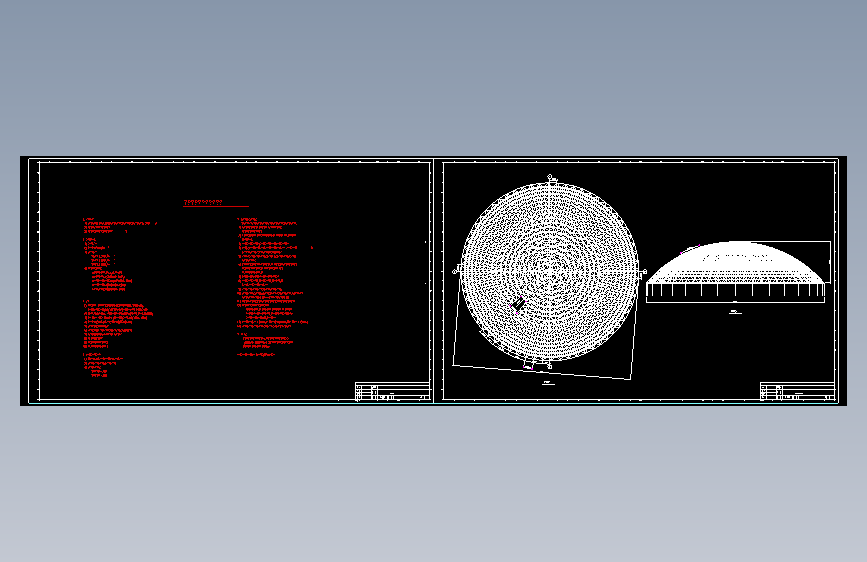

水泥厂网架：设计说明，网壳平面图及立面图
工程为直径86.616米,高20米的双层球面网壳结构,网壳厚为1.8米,网壳支 中心标高为6.500米.
网壳形式为正放四角锥,采用螺栓球节点.
网壳支承在32个柱顶上,采用固定点铰接支 .

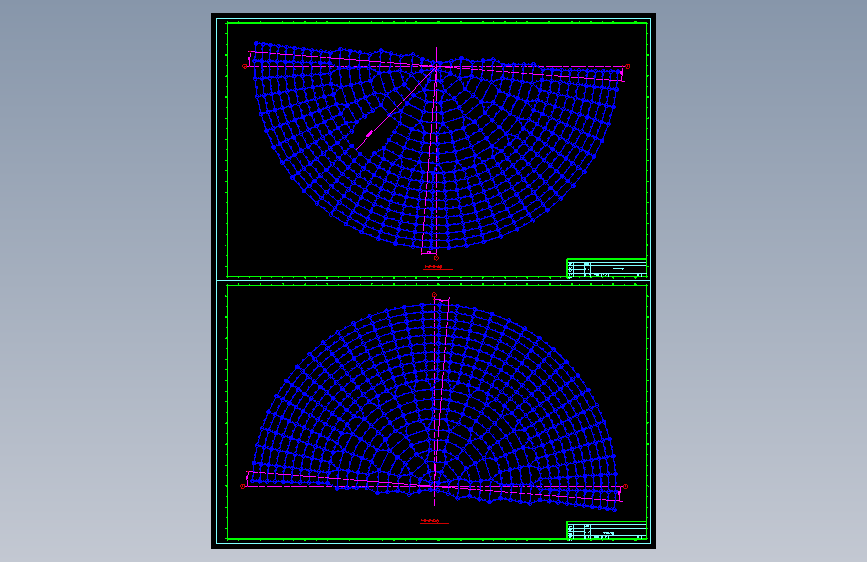

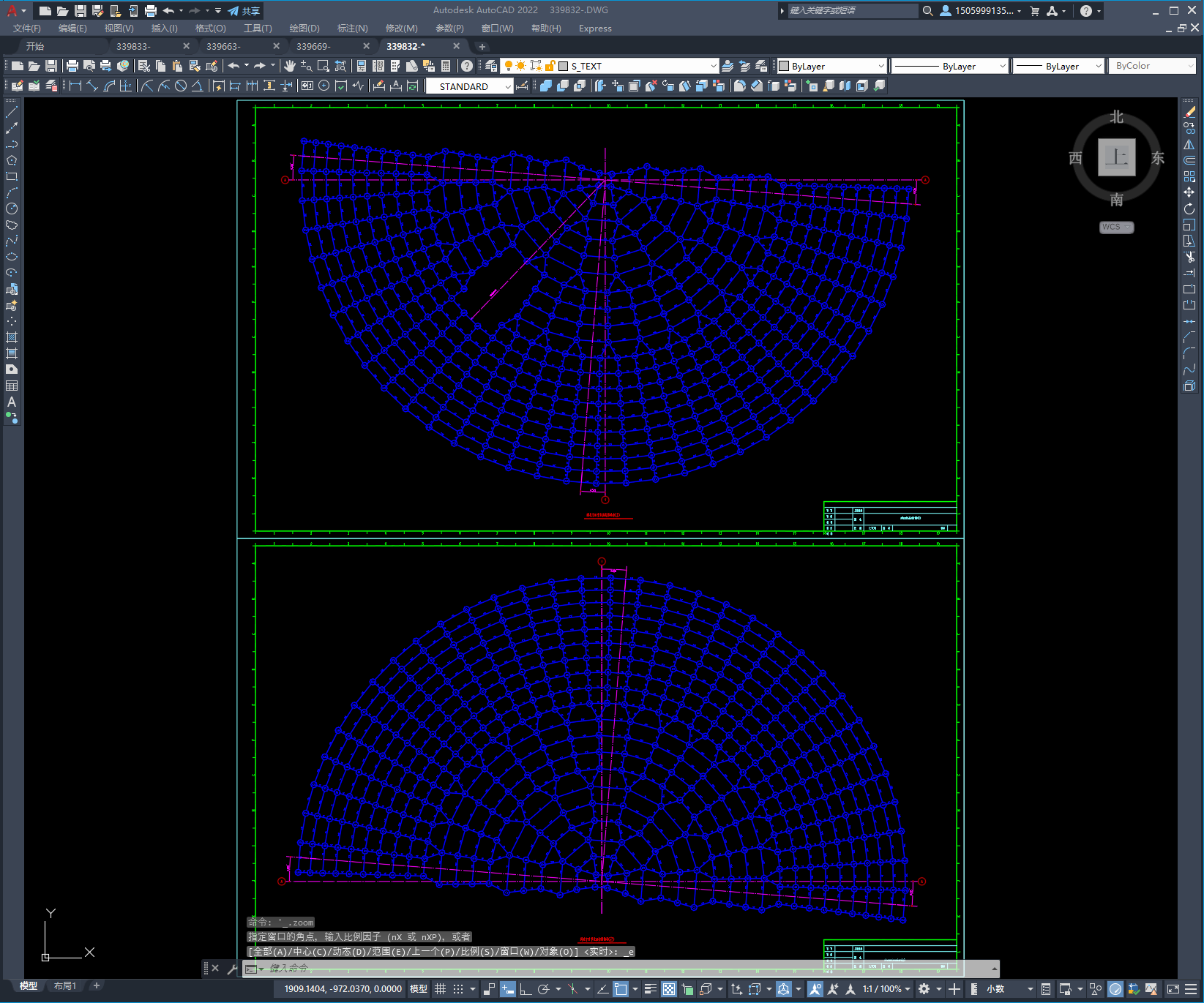

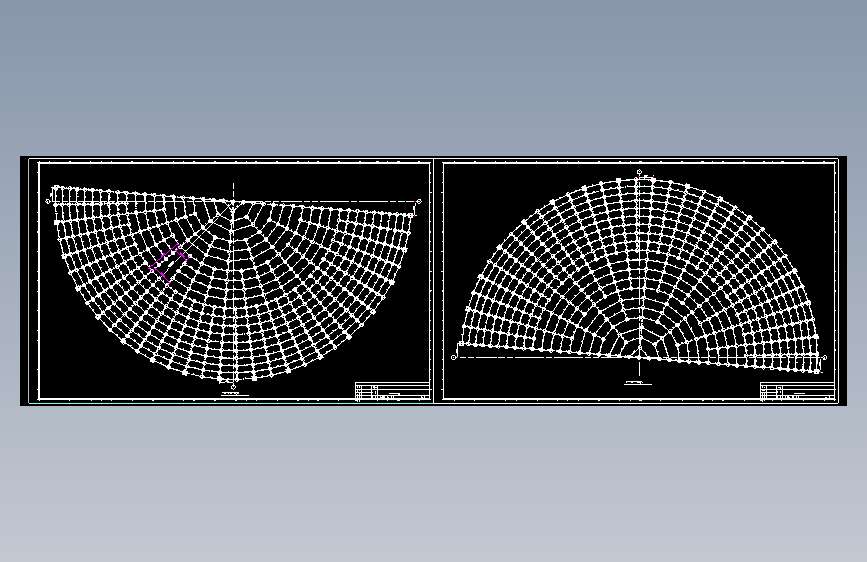

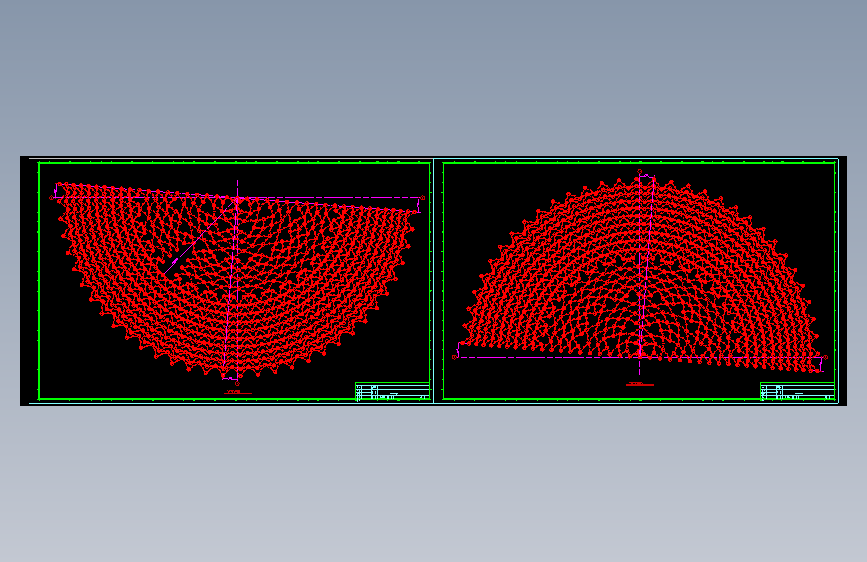

安装图1，网壳上弦节点及杆件编号
安装图2，网壳下弦节点及杆件编号
安装图3，网壳腹杆杆件编号
材料表及网架支托及 条布置图,支座详图
