专用铣床液压系统及PLC设计（ID:1561602）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17258577257926.zip | 963.81K |

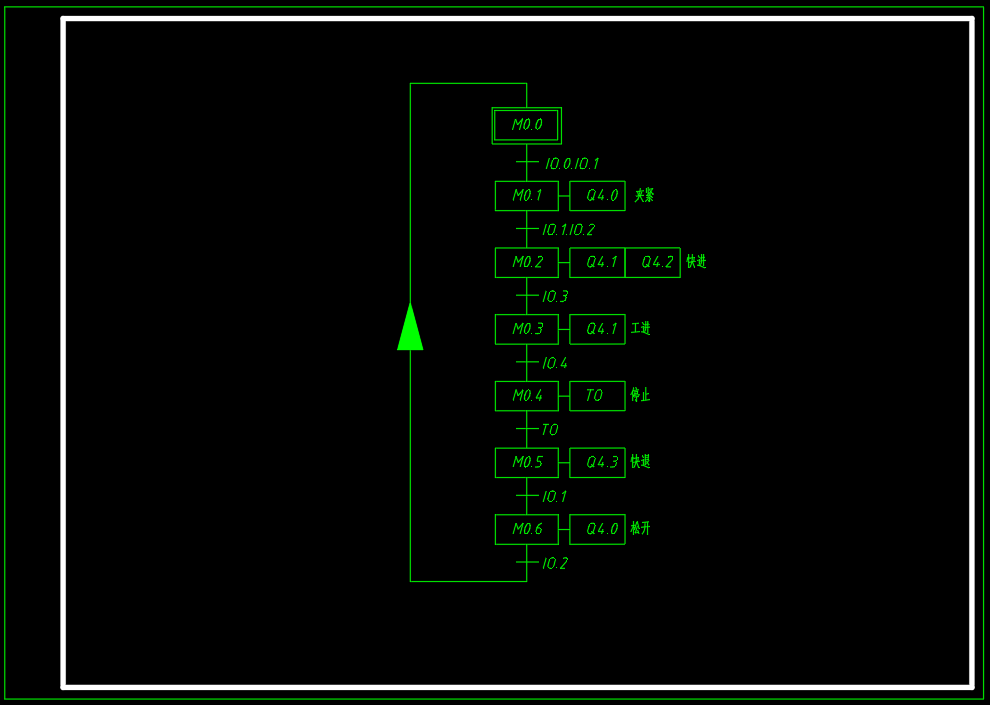

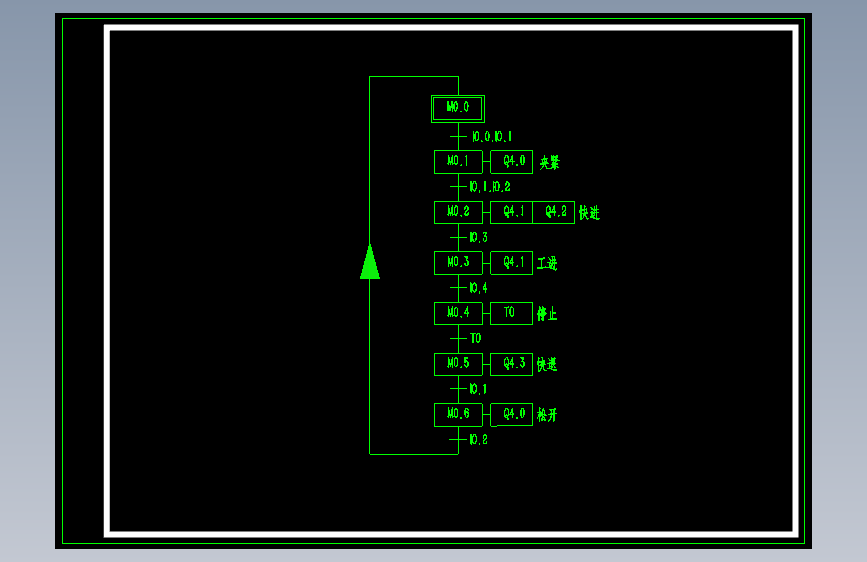

| 2 | PLC顺序功能表-A3.dwg | 114.39K |

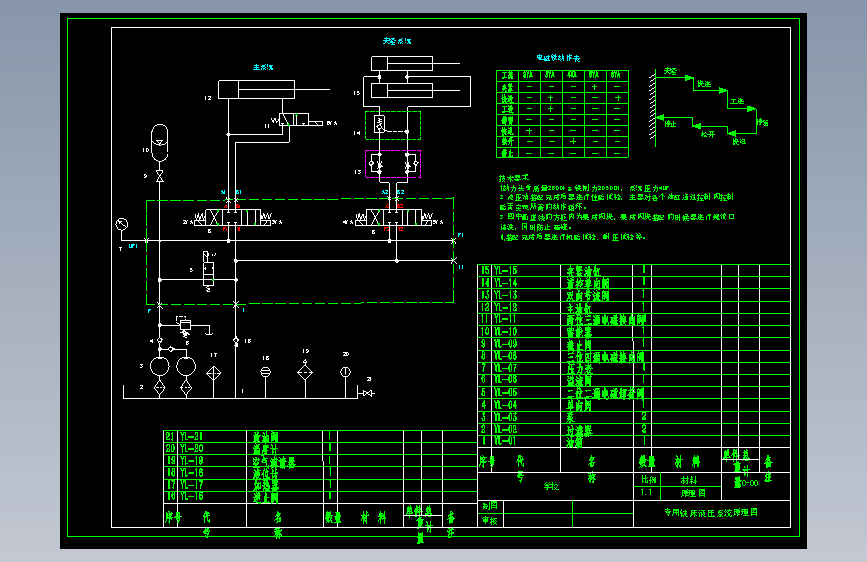

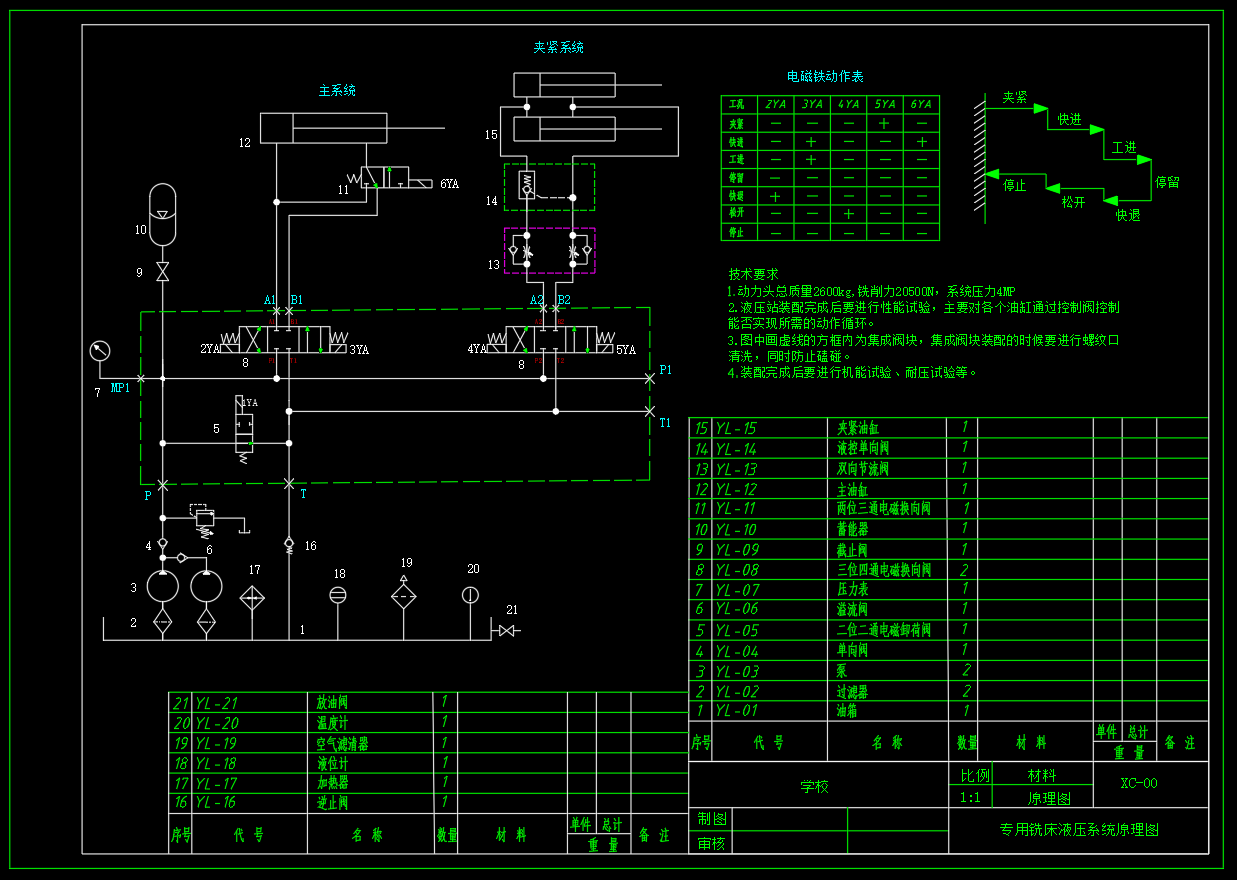

| 3 | 一种专用铣床液压系统设计-A3.dwg | 152.17K |

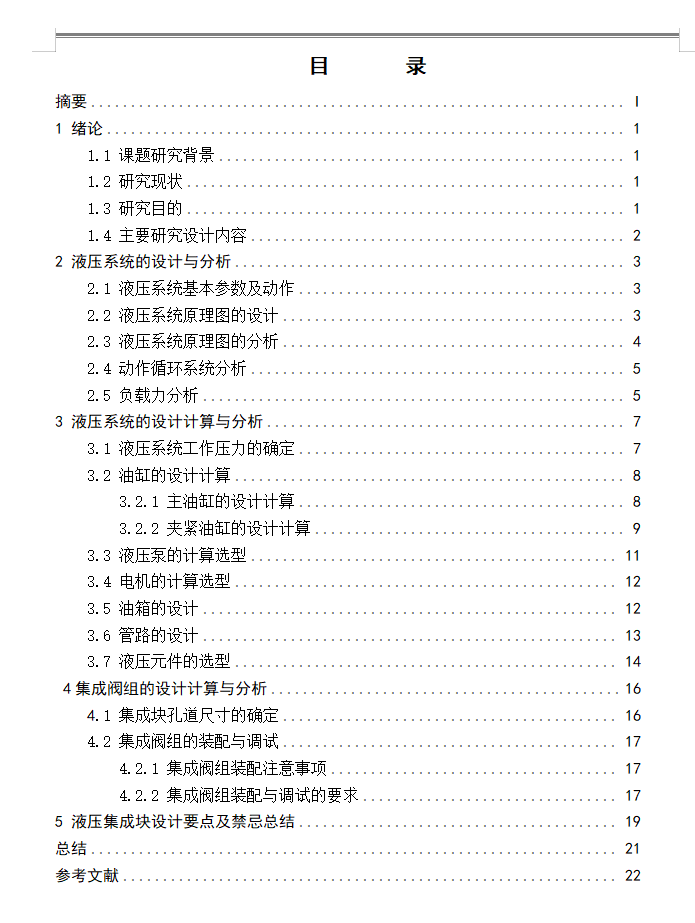

| 4 | 卧式钻床液压系统设计说明书.doc | 836.66K |
| 5 | 屏幕截图2024-09-09125105.png | 25.49K |
| 6 | 屏幕截图2024-09-09125135.png | 149.16K |
| 7 | 屏幕截图2024-09-09125150.png | 22.57K |
| 8 | 屏幕截图2024-09-09125157.png | 19.44K |
| 9 | 屏幕截图2024-09-09125231.png | 46.86K |
此图纸下载需要300金币
立即下载
发布者
机械与液压（原创） +V:13122291832
创作: 682
粉丝: 77
加入时间：2023-10-23
模型信息
图纸ID：1561602
图纸格式：dwg
文件大小：986.94KB
所需金币：300
上传时间：2024-09-09 12:55:28
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2018
标签
图纸简介
1.工作负载：20500N 自重：26000N
2.设置专机快进、快退速度（4.8）m/min，负载（20.5）KN，加减速时间（2）s，快进行程（400）mm，压力损失(0.3)Mpa。工进行程（20）mm，速度（8.4-17）mm/s，压力损失(0.3 )Mpa。夹紧力(20000)N。工作台行程（450）（200-800）mm。
3.设计液压系统动作循环。

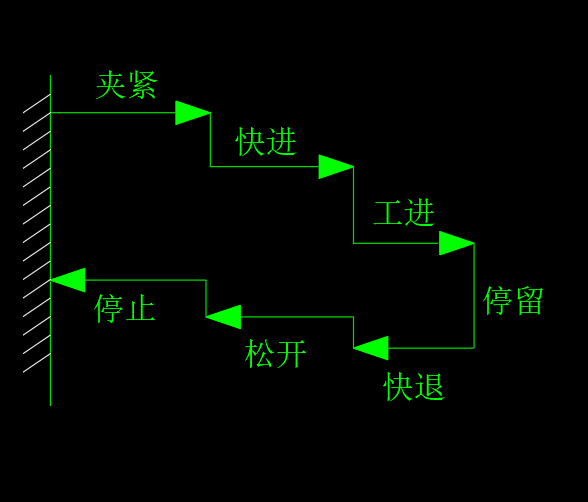

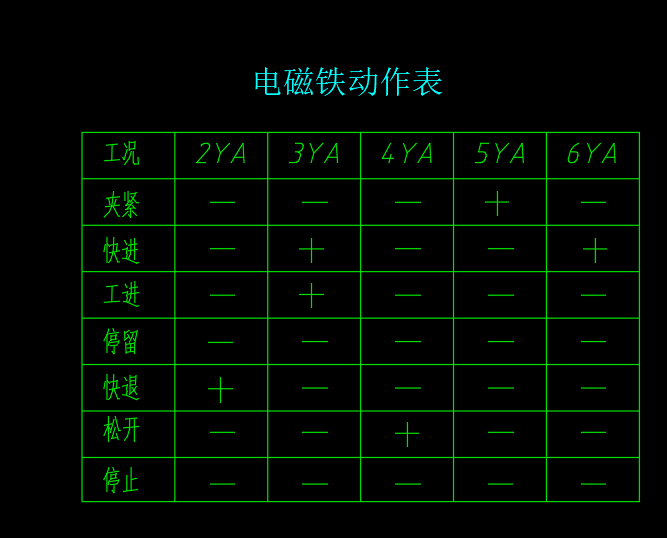

设置夹紧－－快进－－工作进给－－停留－－快退－－松开－－停止的自动工作循环
4.采用（定量泵蓄能器增速 ）作为液压动力源；系统压力减压作为夹紧液压力。使用背压为保证工进平稳。
