M0039-1.5米旋挖截齿捞砂钻斗（全套图纸）CAD（ID:1565033）

机械设备 / 非标机械 / M0039-1.5米旋挖截齿捞砂钻斗（全套图纸）CAD

©非原创

平面图

3D视图

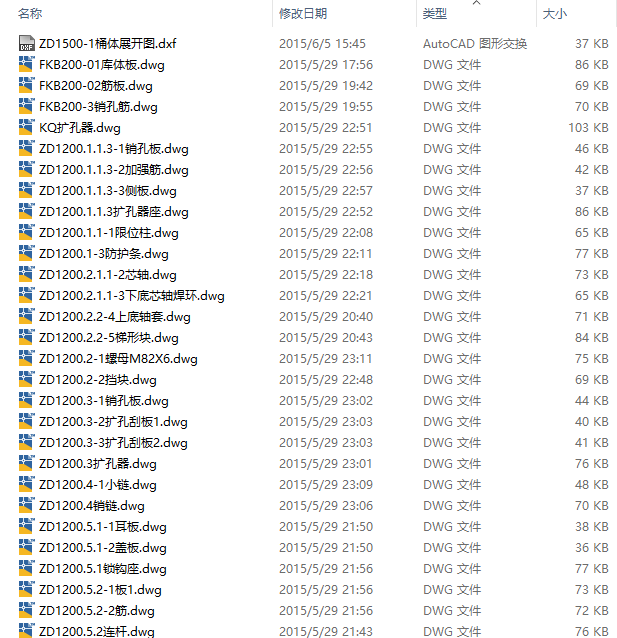

文件列表

#	文件名称	文件大小
1	17259498083974.zip	3.69M
2	ZD1500.2上底门.png	162.53K

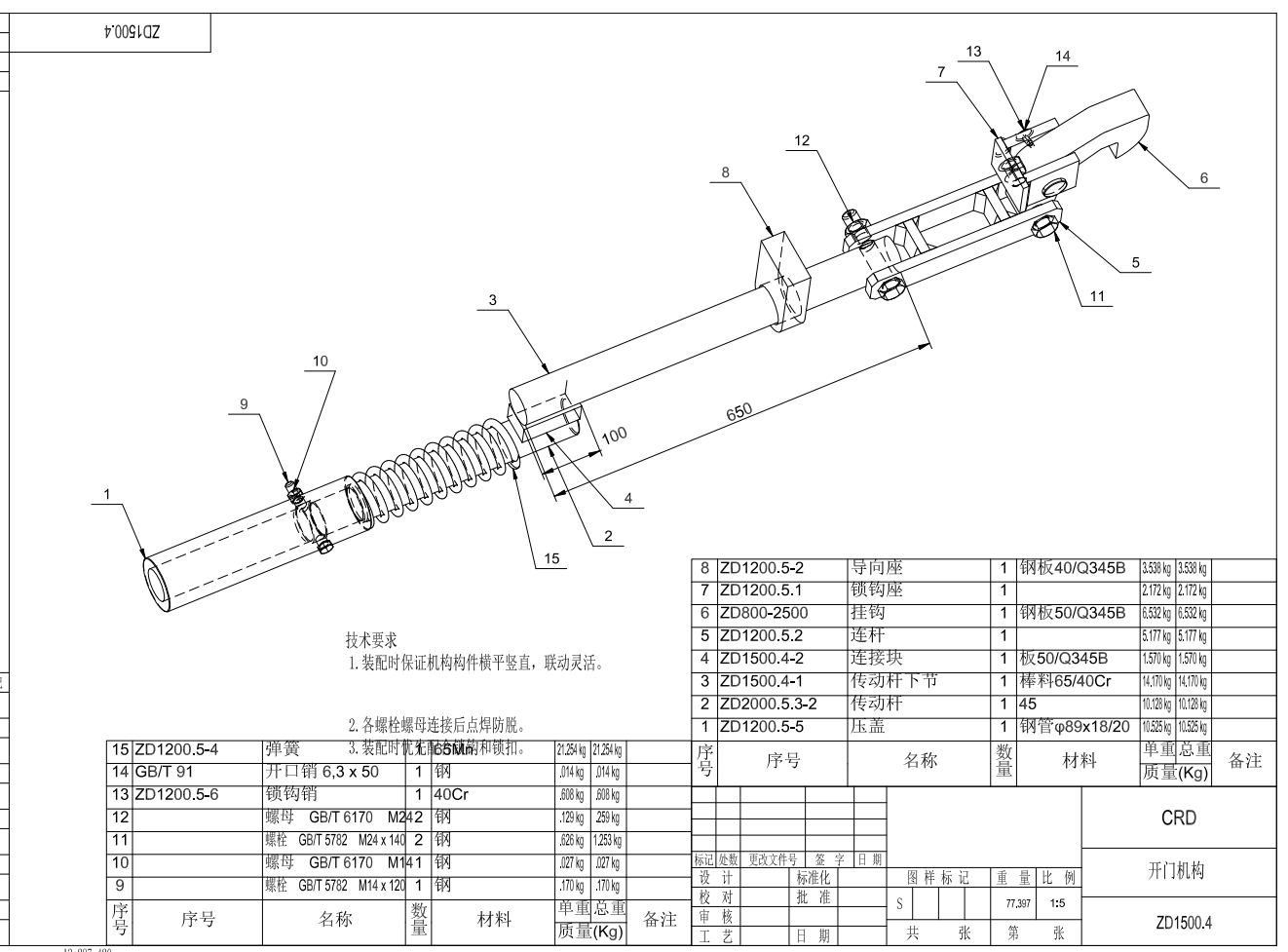

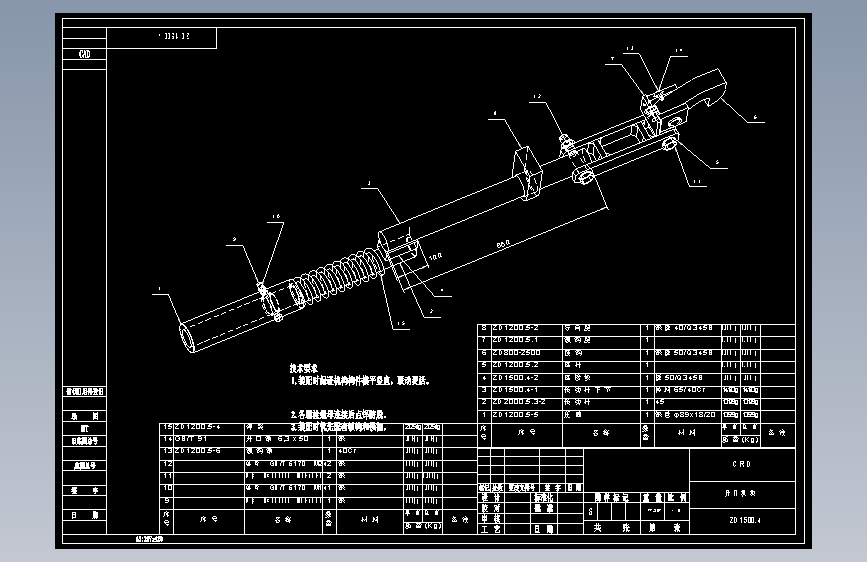

3	ZD1500.4开门机构.png	205.84K
4	ZD1500.5截齿下底门.png	280.66K
5	微信截图_20230823175312.png	61.81K
6	截齿捞沙斗ZD1500.png	312.11K
7	FKB200-01库体板.dwg	360.68K
8	FKB200-02筋板.dwg	347.86K
9	FKB200-3销孔筋.dwg	348.23K
10	KQ扩孔器.dwg	360.65K
11	ZD1200-5限位支撑板.dwg	290.51K
12	ZD1200.1-3防护条.dwg	348.15K
13	ZD1200.1.1-1限位柱.dwg	343.05K
14	ZD1200.1.1.3-1销孔板.dwg	300.48K
15	ZD1200.1.1.3-2加强筋.dwg	296.46K
16	ZD1200.1.1.3-3侧板.dwg	291.42K
17	ZD1200.1.1.3扩孔器座.dwg	379.15K
18	ZD1200.2-1螺母M82X6.dwg	358.50K
19	ZD1200.2-2挡块.dwg	350.05K
20	ZD1200.2.1.1-2芯轴.dwg	354.23K
21	ZD1200.2.1.1-3下底芯轴焊环.dwg	344.51K
22	ZD1200.2.2-4上底轴套.dwg	350.33K
23	ZD1200.2.2-5梯形块.dwg	348.18K
24	ZD1200.3-1销孔板.dwg	299.20K
25	ZD1200.3-2扩孔刮板1.dwg	293.98K
26	ZD1200.3-3扩孔刮板2.dwg	295.69K
27	ZD1200.3扩孔器.dwg	362.51K
28	ZD1200.4-1小链.dwg	303.31K
29	ZD1200.4销链.dwg	325.44K
30	ZD1200.5-1挂钩.dwg	356.67K
31	ZD1200.5-2导向座.dwg	348.39K
32	ZD1200.5-4弹簧.dwg	386.25K
33	ZD1200.5-5压盖.dwg	355.64K
34	ZD1200.5-6锁钩销.dwg	296.55K
35	ZD1200.5.1-1耳板.dwg	291.51K
36	ZD1200.5.1-2盖板.dwg	290.53K
37	ZD1200.5.1锁钩座.dwg	362.47K
38	ZD1200.5.2-1板1.dwg	344.95K
39	ZD1200.5.2-2筋.dwg	342.77K
40	ZD1200.5.2连杆.dwg	362.48K
41	ZD1200YS.2.1-1边齿座.dwg	346.79K

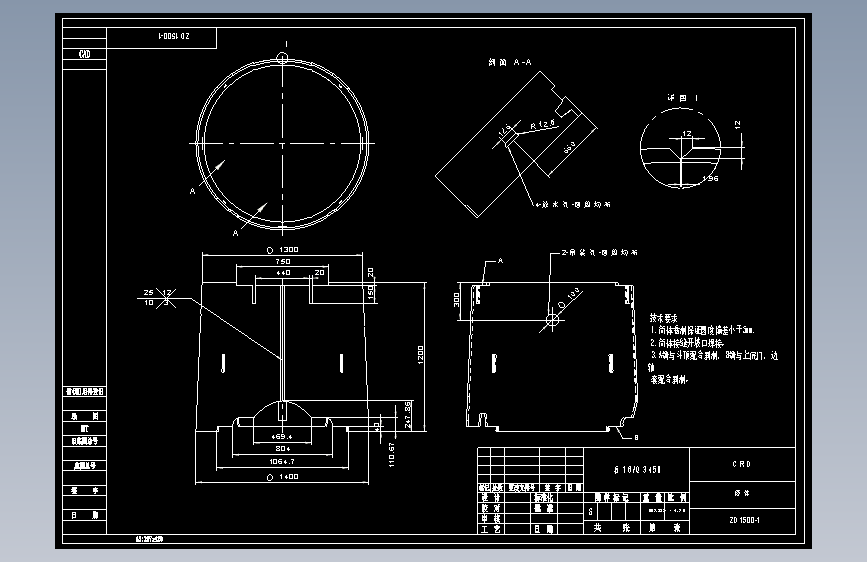

42	ZD1500-1桶体展开图.dwg	275.99K
43	ZD1500-1桶体展开图.dxf	36.04K
44	ZD1500-1筒体焊接图.dwg	413.47K
45	ZD1500-2上底三角筋.dwg	295.76K
46	ZD1500-3外补板.dwg	347.90K
47	ZD1500-4内补板.dwg	350.11K
48	ZD1500-5斗顶支撑筋.dwg	344.46K
49	ZD1500-6通水管.dwg	294.60K
50	ZD1500-7库口限位板.dwg	293.29K
51	ZD1500.1-1库体筋板.dwg	353.54K
52	ZD1500.1.1-1顶板.dwg	353.36K
53	ZD1500.1.1-2长支撑板.dwg	348.02K
54	ZD1500.1.1-3短支撑板.dwg	345.11K

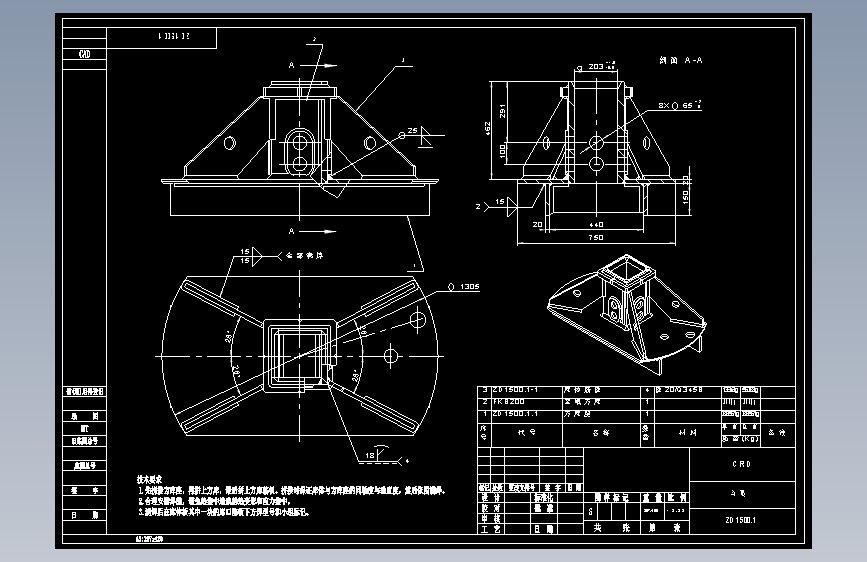

55	ZD1500.1斗顶.dwg	447.61K
56	ZD1500.2-1上底板.dwg	367.12K
57	ZD1500.2-2上底筋条.dwg	344.56K

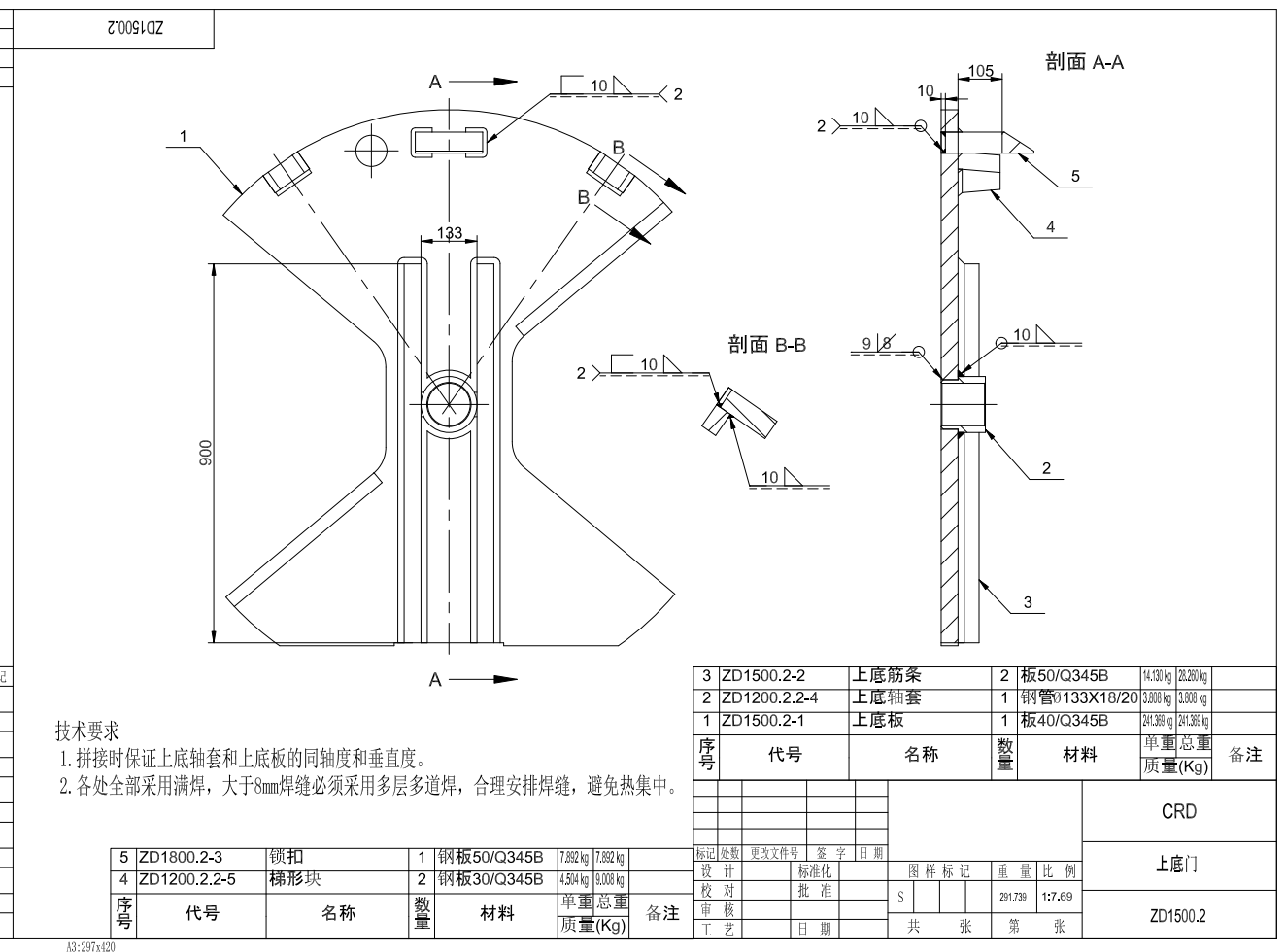

58	ZD1500.2上底门.dwg	385.89K
59	ZD1500.3-1中间套.dwg	297.84K
60	ZD1500.3-2边轴.dwg	348.54K
61	ZD1500.3-3边套.dwg	355.40K
62	ZD1500.3边轴组件.dwg	378.84K
63	ZD1500.4-1传动杆下节.dwg	294.22K
64	ZD1500.4-2连接块.dwg	343.10K
65	ZD1500.4开门机构.dwg	450.91K
66	ZD1500.5-1圆座座板1.dwg	354.58K
67	ZD1500.5-2圆座座板2.dwg	354.46K
68	ZD1500.5.1-1下底板.dwg	353.99K
69	ZD1500.5.1下底门.dwg	369.06K

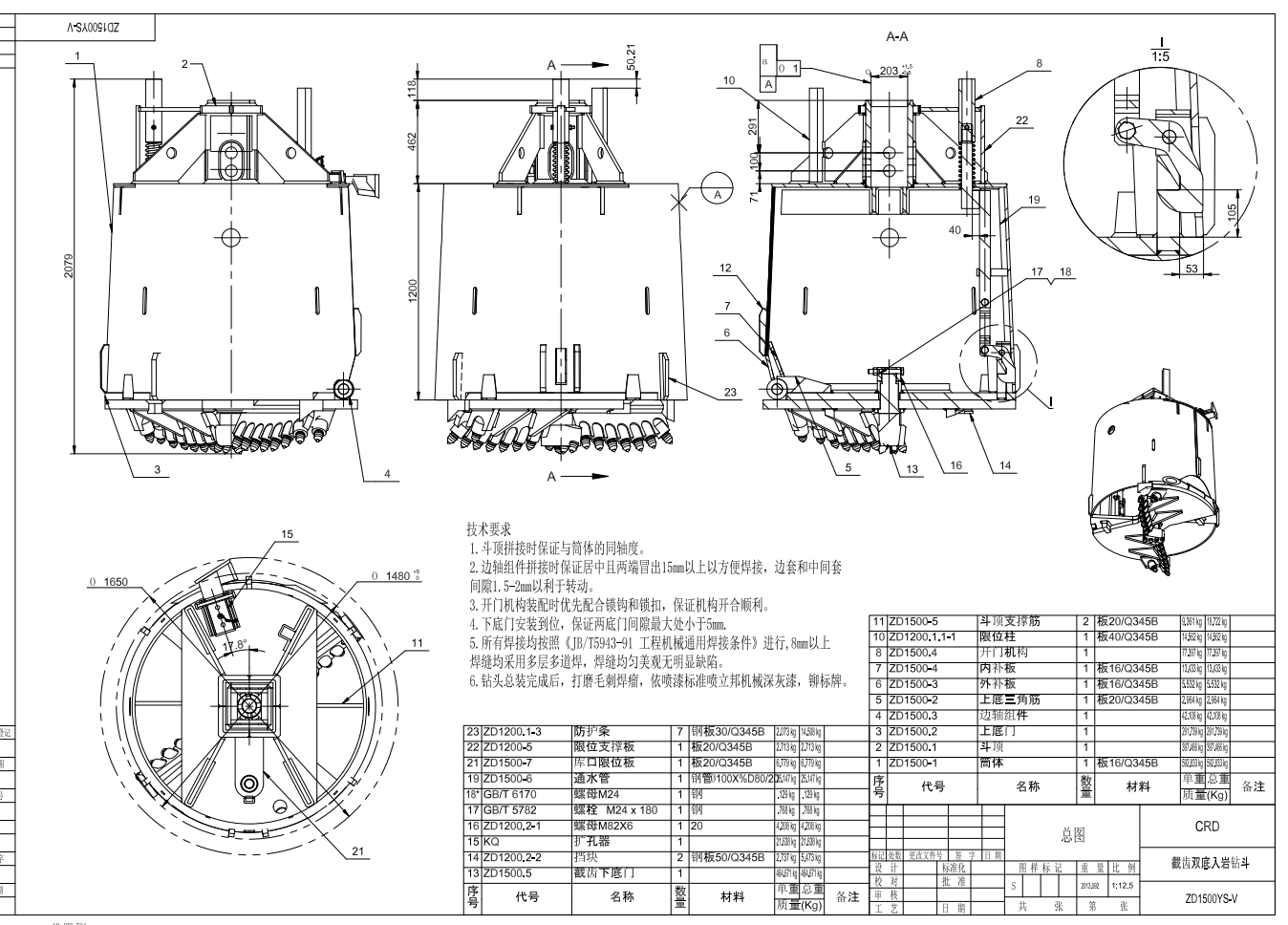

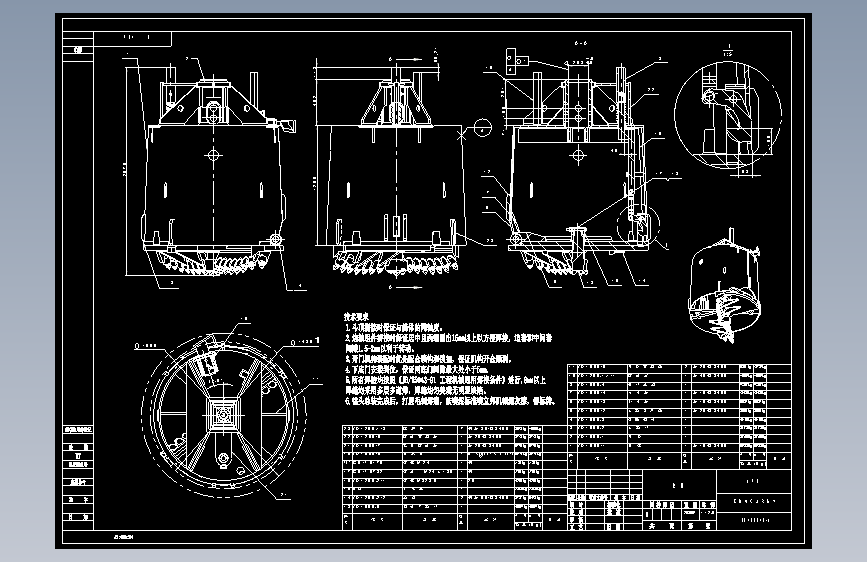

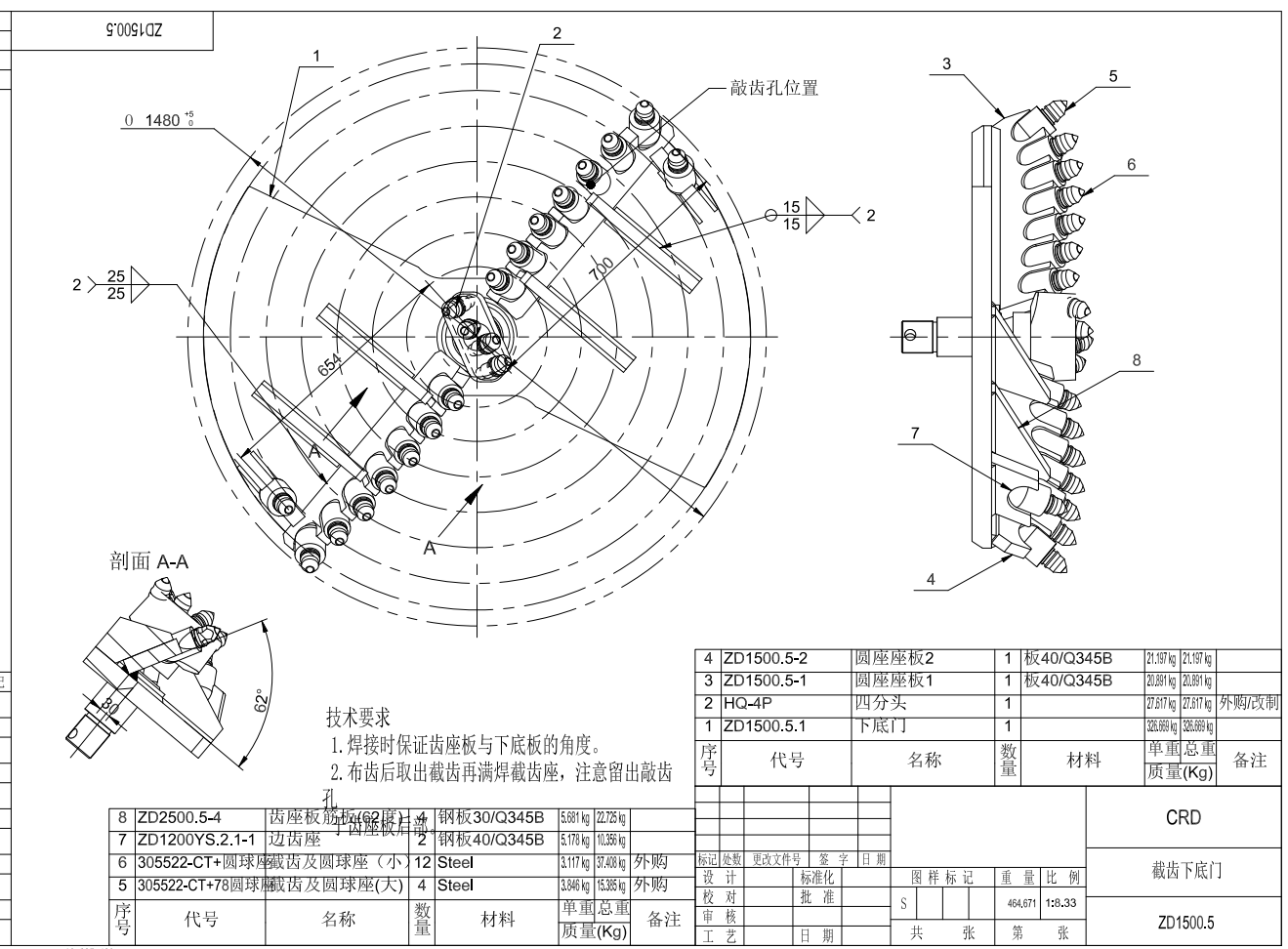

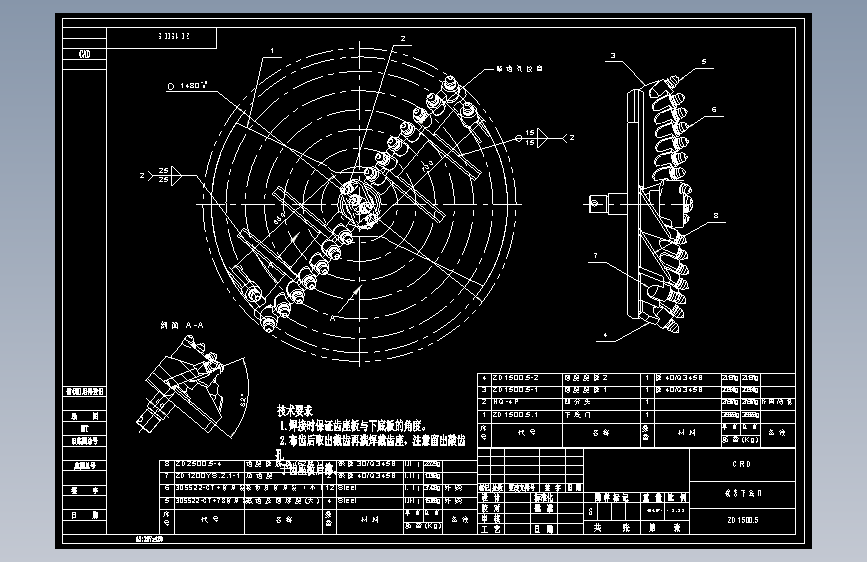

70	ZD1500.5截齿下底门.dwg	514.79K
71	ZD1500截齿双底入岩钻斗零件明细表.xlsx	16.76K
