T20L4M剪板机（ID:1567829）

机械设备 / 非标机械 / T20L4M剪板机

©非原创

173

平面图

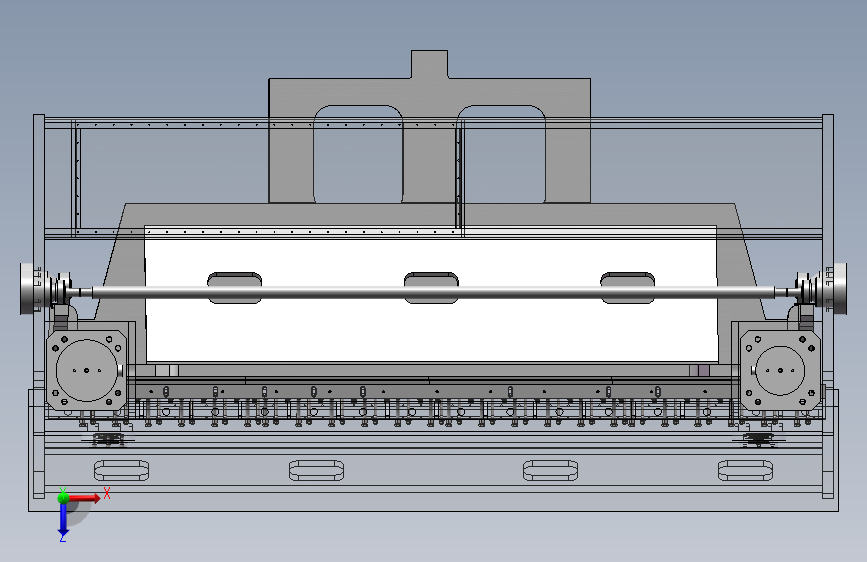

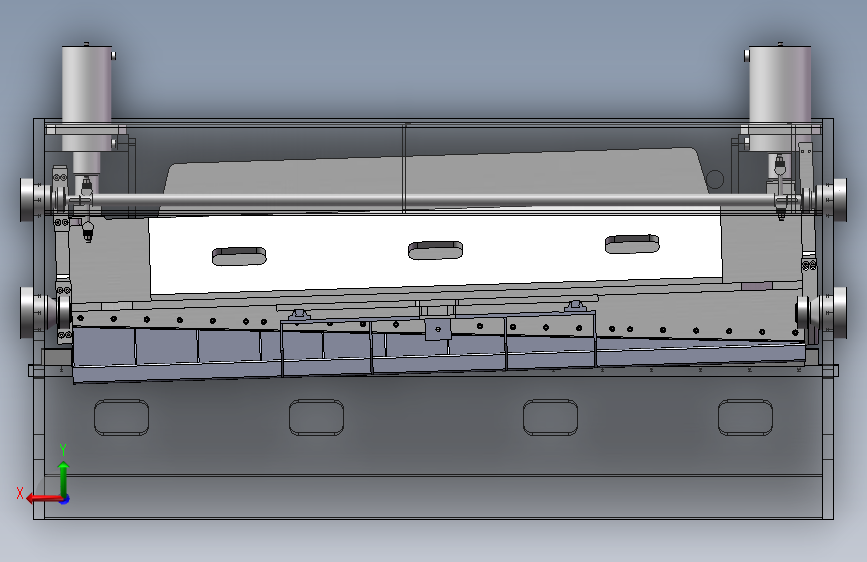

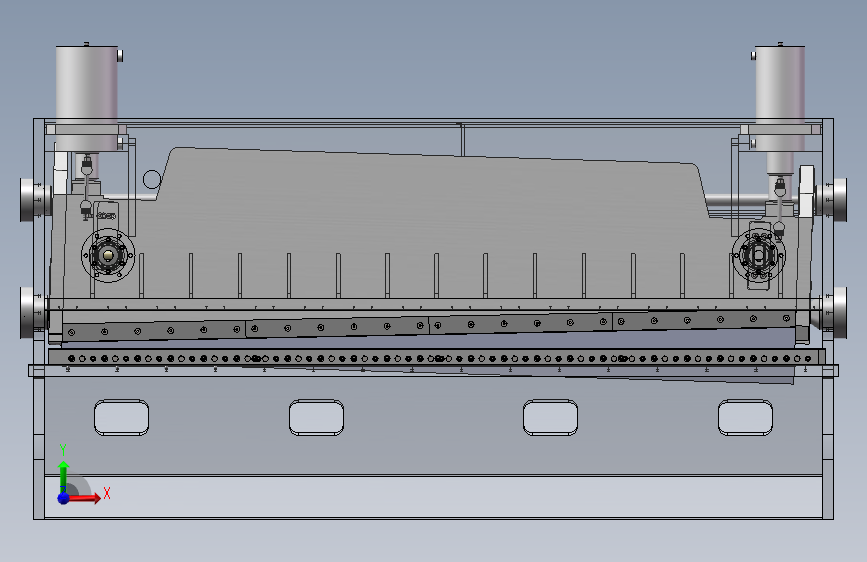

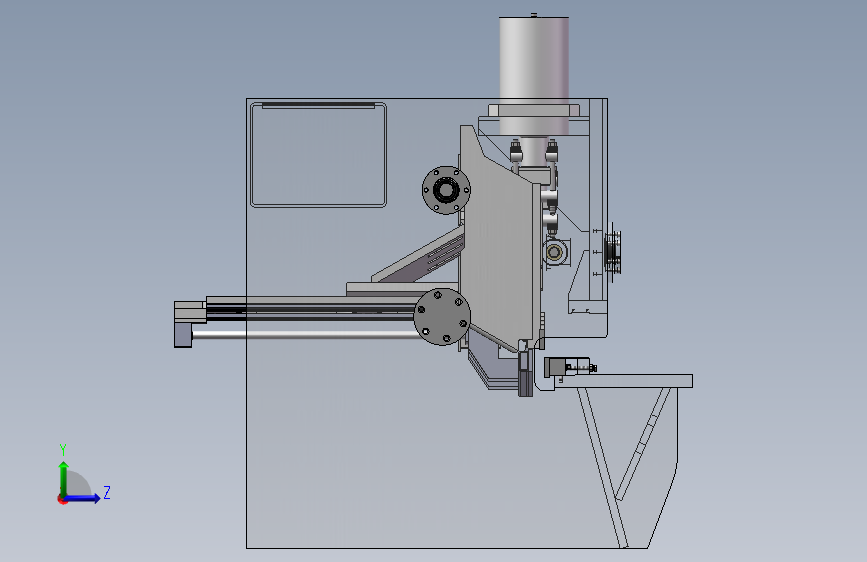

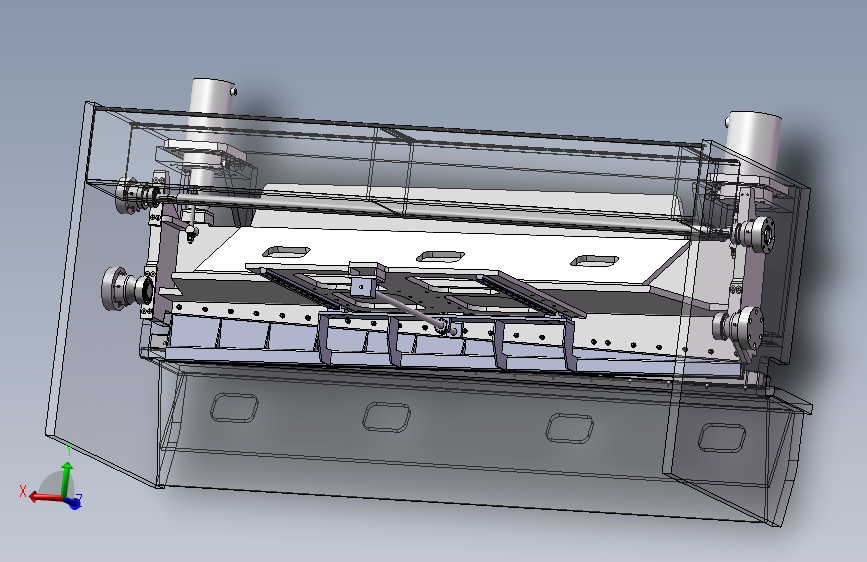

3D视图

文件列表

#	文件名称	文件大小
1	17260216216229.zip	48.43M
2	20×4000剪板机.bak	187.82K
3	20×4000剪板机.DWG	893.15K
4	20×4000剪板机.PDF	1.02M
5	20×4000剪板机.SLDASM	3.59M
6	20×4000剪板机.SLDDRW	2.21M
7	20×4000剪板机改.bak	361.49K
8	20×4000剪板机改.DWG	201.40K
9	4米剪板机外购件计划.xls	28.00K
10	4米剪板机标准件计划.xls	24.00K
11	GB893．1-86孔用弹性挡圈A型52.SLDPRT	82.23K
12	GB／T276-94深沟球轴承6205.SLDPRT	467.40K
13	GB／T5781-2000六角头螺栓全螺纹C级M20×140.SLDPRT	194.04K
14	GB／T6170-20001型六角螺母A级和B级M16.SLDPRT	123.21K
15	GB／T6170-20001型六角螺母A级和B级M20.SLDPRT	122.72K
16	GB／T6170-20001型六角螺母A级和B级M24.SLDPRT	121.31K
17	GB／T70．1-2000内六角圆柱头螺钉M10×30.SLDPRT	106.46K
18	GB／T70．1-2000内六角圆柱头螺钉M10×35.SLDPRT	106.74K
19	GB／T70．1-2000内六角圆柱头螺钉M16×205.SLDPRT	90.19K
20	GB／T70．1-2000内六角圆柱头螺钉M16×90.SLDPRT	102.52K
21	GB／T70．3-2000内六角沉头螺钉M16×110.SLDPRT	149.43K
22	GB／T70．3-2000内六角沉头螺钉M16×130.SLDPRT	144.44K
23	GB／T70．3-2000内六角沉头螺钉M16×35.SLDPRT	158.20K
24	GB／T70．3-2000内六角沉头螺钉M6×16.SLDPRT	159.14K
25	GB／T93-1987标准型弹性垫圈装配10×2．6.SLDPRT	92.50K
26	GB／T93-1987标准型弹性垫圈装配16×4．1.SLDPRT	91.18K
27	GB／T95-2002平垫圈C级10×2.SLDPRT	55.18K
28	GB／T95-2002平垫圈C级16×3.SLDPRT	54.07K
29	【国家标准】GBT14404-2011剪板机精度标准.pdf	608.66K
30	下剪刃调节板.SLDDRW	429.80K
31	下剪刃调节板.SLDPRT	326.26K
32	主从动滚珠丝杠.SLDDRW	119.24K
33	主从动滚珠丝杠.SLDPRT	80.00K
34	主副油缸.SLDASM	126.35K
35	主副油缸.SLDDRW	164.87K
36	主副油缸缸体.SLDPRT	125.75K
37	主副油缸缸杆.SLDPRT	76.83K
38	主机架.DWG	668.30K
39	主机架.SLDDRW	1.05M
40	主机架.SLDPRT	2.06M
41	主机架.zip	3.63M
42	主油缸放气孔垫圈.SLDPRT	91.34K
43	主油缸放气孔堵头.SLDPRT	103.82K
44	乔恩驰-3.23外购件沟通函喻明利.xlsx	10.71K
45	从动滚珠丝杠.SLDDRW	116.62K
46	从动滚珠丝杠.SLDPRT	67.77K
47	减速机示意.SLDPRT	69.15K
48	前轮垫板.SLDDRW	122.91K
49	前轮垫板.SLDPRT	72.27K
50	剪刃.DWG	298.58K
51	剪刃.dwl	54B
52	剪刃.dwl2	207B
53	剪刃.SLDDRW	142.95K
54	剪刃.SLDPRT	85.60K
55	剪板机草图.bak	89.49K
56	剪板机草图.dwg	89.49K
57	副油缸.SLDASM	123.59K
58	副油缸.SLDDRW	162.74K
59	副油缸缸体.SLDPRT	120.42K
60	副油缸缸杆.SLDPRT	76.70K
61	压料油缸.bak	97.88K
62	压料油缸.dwg	109.34K
63	后轮垫板.SLDDRW	125.98K
64	后轮垫板.SLDPRT	70.87K
65	大销轴.SLDDRW	121.76K
66	大销轴.SLDPRT	74.08K
67	定尺丝母.SLDPRT	97.08K
68	定尺座板.SLDDRW	287.90K
69	定尺座板.SLDPRT	511.41K
70	定尺板.SLDDRW	337.66K
71	定尺板.SLDPRT	634.46K
72	定尺架.SLDASM	571.28K
73	定尺架.SLDDRW	186.94K
74	定尺电机底座.SLDDRW	124.56K
75	定尺电机底座.SLDPRT	85.97K
76	定尺直线导轨.SLDPRT	103.81K
77	定尺直线滑块.SLDPRT	92.09K
78	定尺车路轨座.SLDPRT	141.89K
79	定尺轴承座.SLDDRW	158.60K
80	定尺轴承座.SLDPRT	86.86K
81	拉杆.SLDDRW	97.70K
82	拉杆.SLDPRT	39.92K
83	油缸放气孔垫圈.SLDPRT	90.80K
84	油缸放气孔堵头.SLDPRT	103.92K
85	球面轴承.SLDDRW	156.05K
86	球面轴承.SLDPRT	234.50K
87	盖板.SLDDRW	126.16K
88	盖板.SLDPRT	104.78K
89	碟簧50.SLDPRT	64.56K
90	碟簧BD112-d57.DWG	278.62K
91	碟簧BD112-d57.SLDPRT	69.55K
92	移动机架.DWG	448.80K
93	移动机架.SLDDRW	428.04K
94	移动机架.SLDPRT	824.03K
95	调整轴.SLDPRT	47.94K
96	镜向定尺车路轨座.SLDPRT	63.51K
97	主机架.PDF	239.61K
98	主机架改.PDF	180.32K
99	主机架改.SLDDRW	1.06M
100	四班.DWG	293.08K
101	新建文件夹.zip	1.19M
102	电气.bak	186.78K
103	电气.DWG	196.06K
104	移动机架.PDF	174.25K
105	移动机架改.PDF	111.43K
106	主从动滚珠丝杠.PDF	117.04K
107	主副油缸.PDF	124.86K
108	从动滚珠丝杠.PDF	116.92K
109	剪刃.PDF	118.78K
110	副油缸.PDF	124.79K
111	定尺座板.PDF	106.72K
112	定尺板.PDF	89.01K
113	定尺架.PDF	115.02K
114	定尺电机底座.PDF	53.12K
115	定尺轴承座.PDF	58.36K
116	下剪刃调节板.PDF	77.80K
117	前支承压盖.PDF	54.49K
118	前支承套筒.PDF	60.33K
119	前支承导向套.PDF	49.12K
120	前支承活塞杆.PDF	58.94K
121	前支承轮.PDF	52.60K
122	前支承轮垫.PDF	49.01K
123	前支承轮套.PDF	52.30K
124	前支承轮组件.PDF	106.65K
125	前支承轮轴.PDF	52.81K
126	前轮垫板.PDF	53.73K
127	后上支承.PDF	103.91K
128	后上支承底座.PDF	54.06K
129	后上支承轴.PDF	59.65K
130	后上支承隔套.PDF	53.30K
131	后轮垫板.PDF	54.54K
132	大销轴.PDF	53.82K
133	定轮.PDF	85.62K
134	定轮轴.PDF	61.46K
135	拉杆.PDF	48.80K
136	球面轴承.PDF	47.97K
137	盖板.PDF	50.34K
138	下剪刃调节板.PDF	77.80K
139	前支承压盖.PDF	54.49K
140	前支承套筒.PDF	60.33K
141	前支承导向套.PDF	49.12K
142	前支承活塞杆.PDF	58.94K
143	前支承轮.PDF	52.60K
144	前支承轮垫.PDF	49.01K
145	前支承轮套.PDF	52.30K
146	前支承轮组件.PDF	106.65K
147	前支承轮轴.PDF	52.81K
148	前轮垫板.PDF	53.73K
149	后上支承.PDF	103.91K
150	后上支承底座.PDF	54.06K
151	后上支承轴.PDF	59.65K
152	后上支承隔套.PDF	53.30K
153	后轮垫板.PDF	54.54K
154	大销轴.PDF	53.82K
155	定轮.PDF	85.62K
156	定轮轴.PDF	61.46K
157	拉杆.PDF	48.80K
158	球面轴承.PDF	51.20K
159	盖板.PDF	50.34K
160	1主机架.SLDDRW	1.06M
161	1主机架.SLDPRT	2.70M
162	主机架平台板.PDF	47.83K
163	主机架平台板.SLDDRW	125.13K
164	主机架平台板.SLDPRT	1.63M
165	刀架调节座板.PDF	69.96K
166	刀架调节座板.SLDDRW	188.93K
167	刀架调节座板.SLDPRT	1.66M
168	油缸座板.PDF	52.46K
169	油缸座板.SLDDRW	173.07K
170	油缸座板.SLDPRT	1.71M
171	1主机架.SLDDRW	1.06M
172	1主机架.SLDPRT	2.70M
173	GB893．1-86孔用弹性挡圈A型50.SLDPRT	80.36K
174	GB／T1096-2003普通平键A型16×25.SLDPRT	138.11K
175	GB／T70．1-2000内六角圆柱头螺钉M16×70.SLDPRT	104.71K
176	GB／T77-2000内六角平端紧定螺钉M6×10.SLDPRT	97.47K
177	前支承压盖.SLDDRW	144.26K
178	前支承压盖.SLDPRT	109.55K
179	前支承套筒.SLDDRW	152.92K
180	前支承套筒.SLDPRT	121.26K
181	前支承导向套.SLDDRW	112.82K
182	前支承导向套.SLDPRT	73.07K
183	前支承活塞杆.SLDDRW	161.48K
184	前支承活塞杆.SLDPRT	109.27K
185	前支承轮.SLDDRW	117.73K
186	前支承轮.SLDPRT	103.20K
187	前支承轮垫.SLDDRW	108.56K
188	前支承轮垫.SLDPRT	62.57K
189	前支承轮套.SLDDRW	112.39K
190	前支承轮套.SLDPRT	75.81K
191	前支承轮组件.DWG	300.92K
192	前支承轮组件.SLDASM	341.02K
193	前支承轮组件.SLDDRW	348.87K
194	前支承轮轴.SLDDRW	98.85K
195	前支承轮轴.SLDPRT	56.08K
196	GB893．1-86孔用弹性挡圈A型125.SLDPRT	77.86K
197	GB894．1-86轴用弹性挡圈A型65.SLDPRT	81.70K
198	GB894．1-86轴用弹性挡圈A型70.SLDPRT	81.50K
199	GB／T276-94深沟球轴承6214-2Z.SLDPRT	689.74K
200	GB／T297-94圆锥滚子轴承32313.SLDPRT	306.55K
201	后上支承.SLDASM	869.43K
202	后上支承.SLDDRW	390.67K
203	后上支承底座.SLDDRW	135.09K
204	后上支承底座.SLDPRT	99.72K
205	后上支承轴.SLDDRW	151.61K
