5040CNC数控雕刻机（带公差图纸较多）（ID:1572798）

机械设备 / 机加工设备 / 5040CNC数控雕刻机（带公差图纸较多）

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1726062673448.zip	22.98M
2	5040X防护罩.dwg	326.49K
3	5040Y不锈钢防护罩.dwg	350.43K
4	sgmph.dwg	330.62K
5	T型螺母.dwg	345.46K
6	ZXDK5040-雕刻机.dwg	723.84K
7	ZXK5040-00机床本体总装.dwg	448.77K

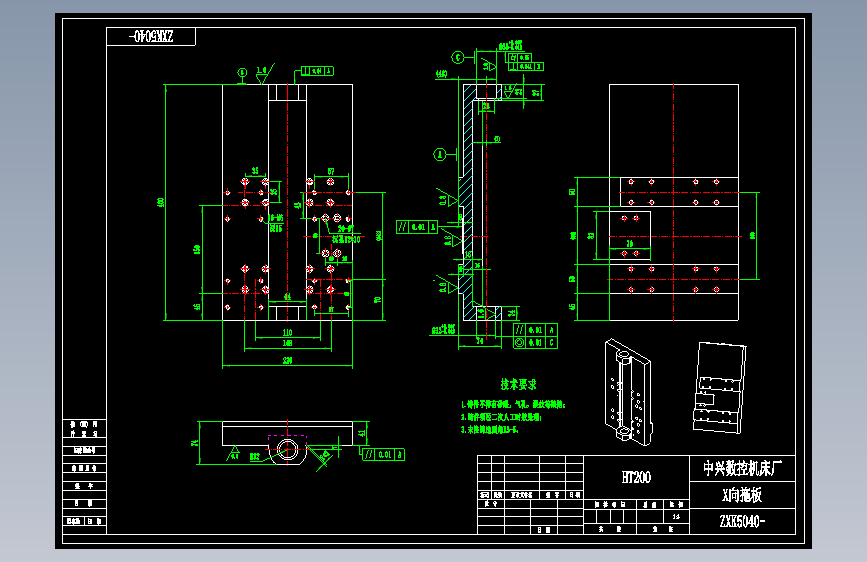

8	ZXK5040-X向拖板I.dwg	874.63K
9	ZXK5040-x向驱动组合.dwg	448.58K
10	ZXK5040-x轴丝杠.dwg	475.54K
11	ZXK5040-x轴丝杠（双螺母）.dwg	476.02K
12	ZXK5040-X轴丝母座.dwg	446.09K
13	ZXK5040-Y向接轨.dwg	329.95K
14	ZXK5040-Y向驱动组合.dwg	383.19K
15	ZXK5040-Y轴丝杠.dwg	497.66K
16	ZXK5040-Y轴丝杠（双螺母）.dwg	498.14K
17	ZXK5040-Y轴丝母座.dwg	363.67K
18	ZXK5040-Z向拖板.dwg	424.65K
19	ZXK5040-Z轴丝杠.dwg	423.15K
20	ZXK5040-Z轴丝杠（双螺母）.dwg	423.56K
21	ZXK5040-Z轴丝母座.dwg	336.72K
22	ZXK5040-Z轴电机座.dwg	412.52K
23	ZXK5040-主轴电机座.dwg	360.10K
24	ZXK5040-前轴承座.dwg	379.94K
25	ZXK5040-前轴承座盖.dwg	334.98K
26	ZXK5040-副工作台.dwg	355.11K
27	ZXK5040-右轴承座I.dwg	498.37K
28	ZXK5040-后轴承座.dwg	430.44K
29	ZXK5040-后轴承座盖.dwg	332.16K
30	ZXK5040-导轨垫块.dwg	360.35K

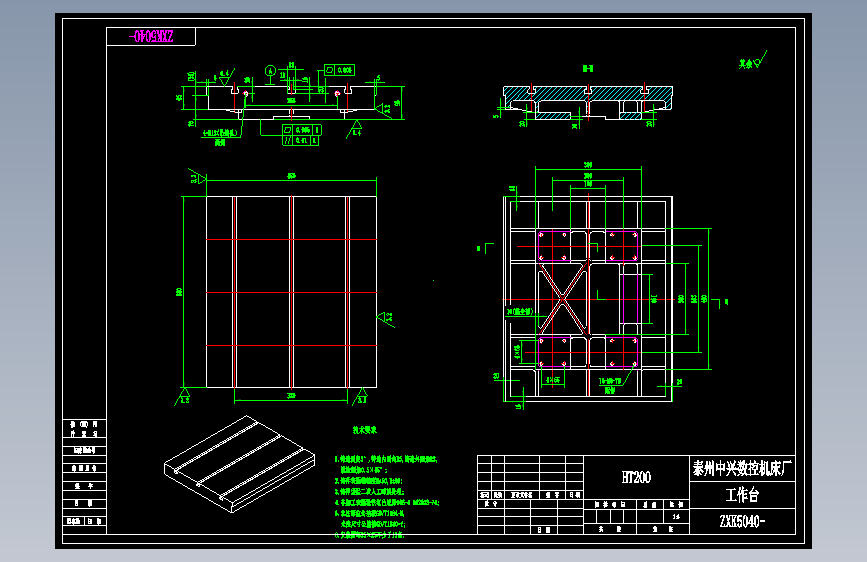

31	ZXK5040-工作台I.dwg	808.31K
32	ZXK5040-左轴承座.dwg	477.99K
33	ZXK5040-左轴承座盖.dwg	337.80K

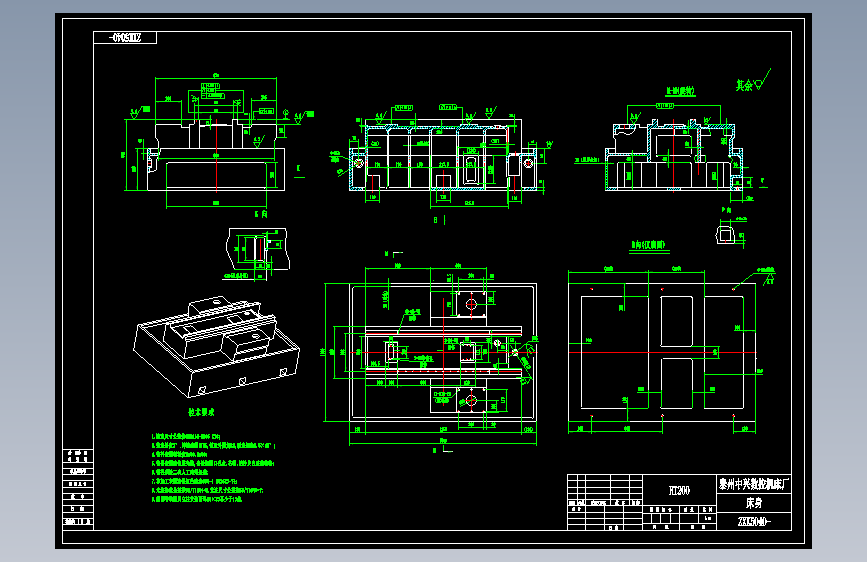

34	ZXK5040-床身.dwg	1.66M

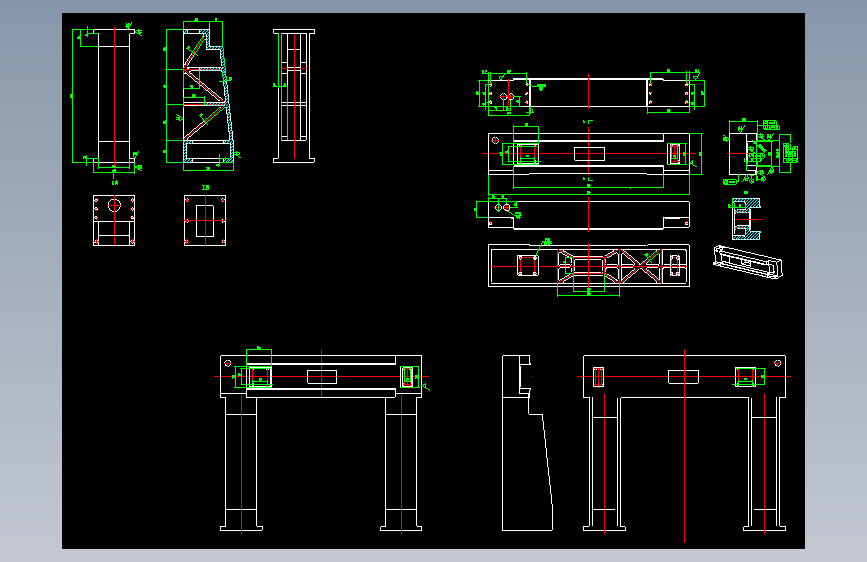

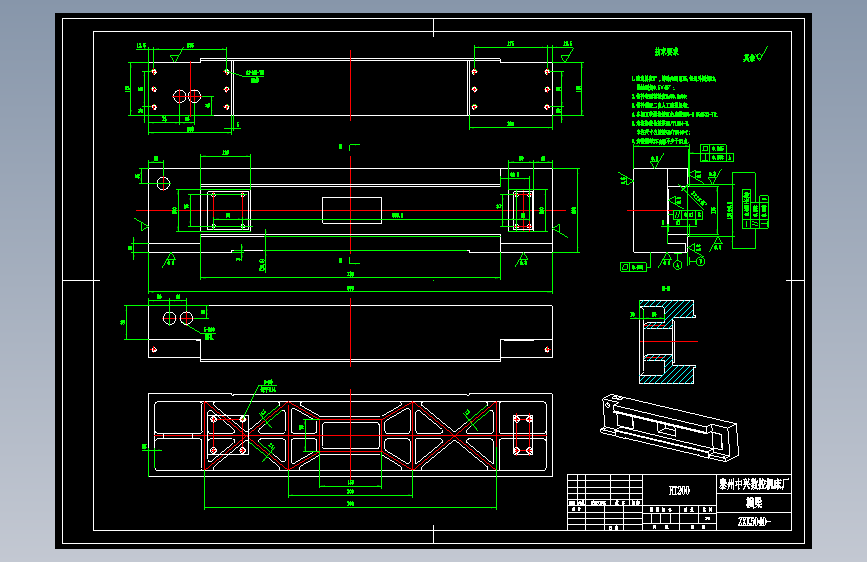

35	ZXK5040-横梁.dwg	809.11K
36	ZXK5040-电机过渡板.dwg	345.47K
37	ZXK5040-立柱.dwg	452.33K
38	ZXK5040-雕刻机铸件.dwg	734.67K
39	ZXK5040外形图.pdf	27.87K
40	内外隔圈.dwg	308.81K
