水平井管道拖动器的结构设计含17张CAD图（ID:1580464）

机械设备 / 钢结构支架 / 水平井管道拖动器的结构设计含17张CAD图

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	172630989983.zip	3.14M
2	A装配图.dwg	203.07K

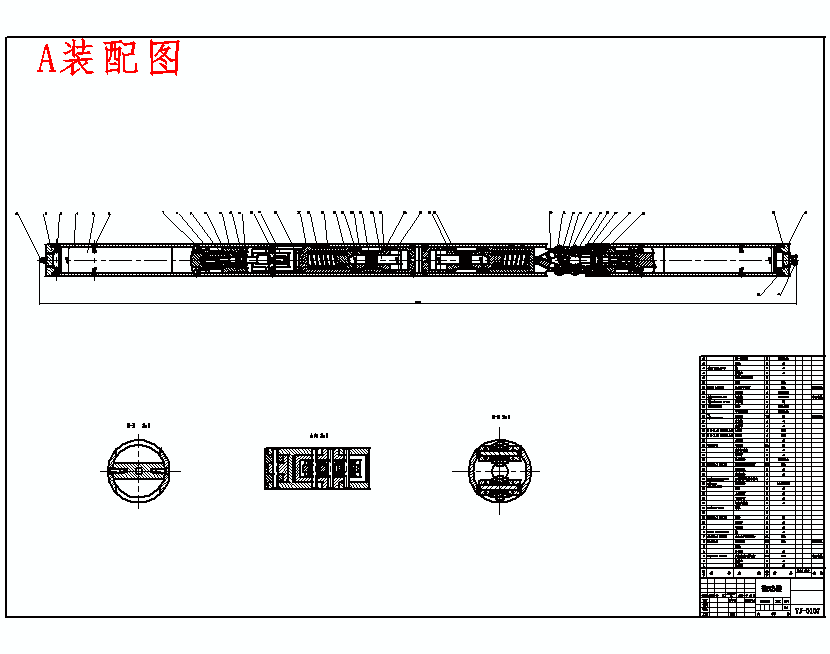

3	X45简介-水平井管道拖动器的结构设计含17张CAD图.pdf	694.54K

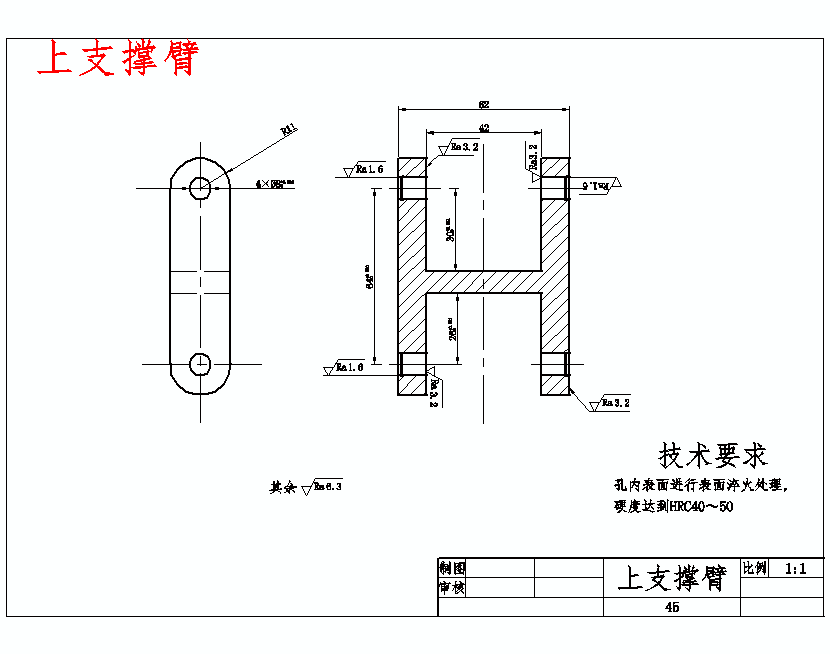

4	上支撑臂.dwg	69.49K

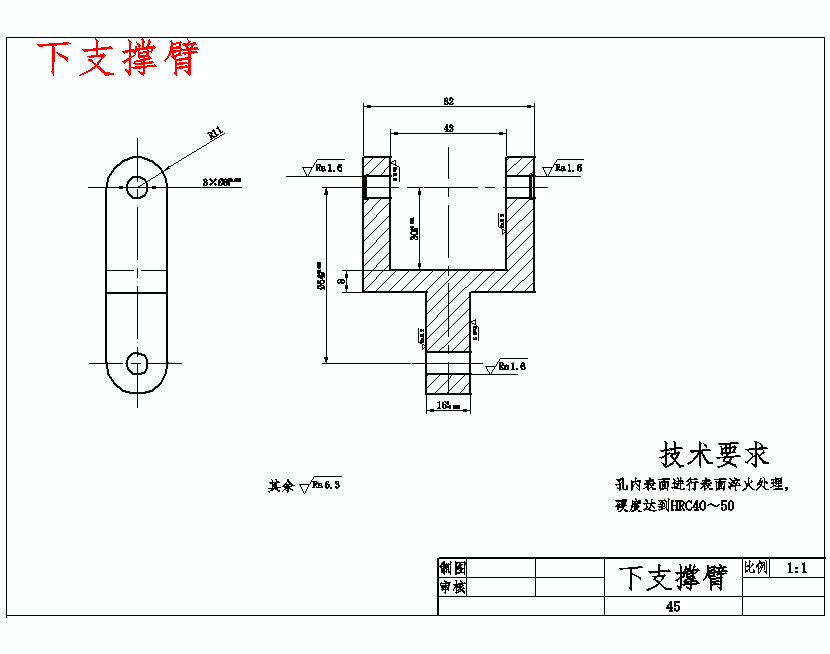

5	下支撑臂.dwg	69.27K

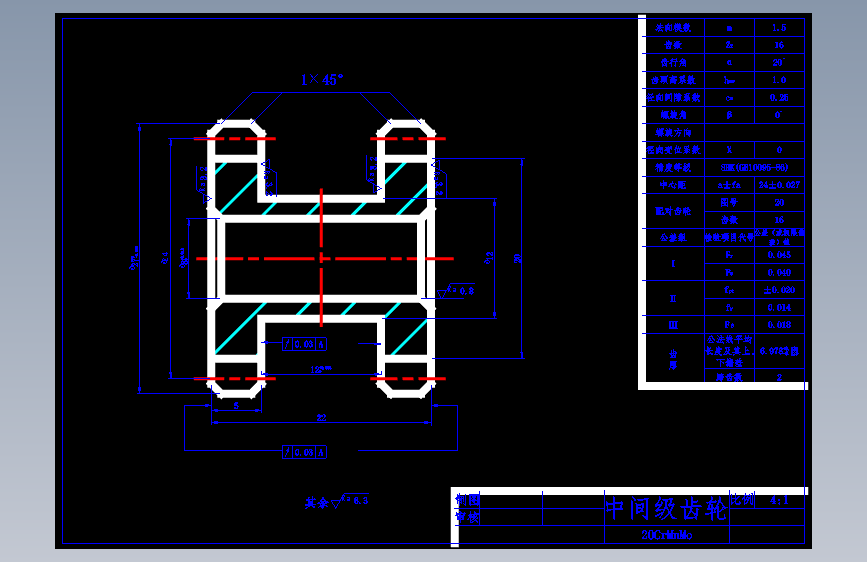

6	中间级齿轮.dwg	148.79K

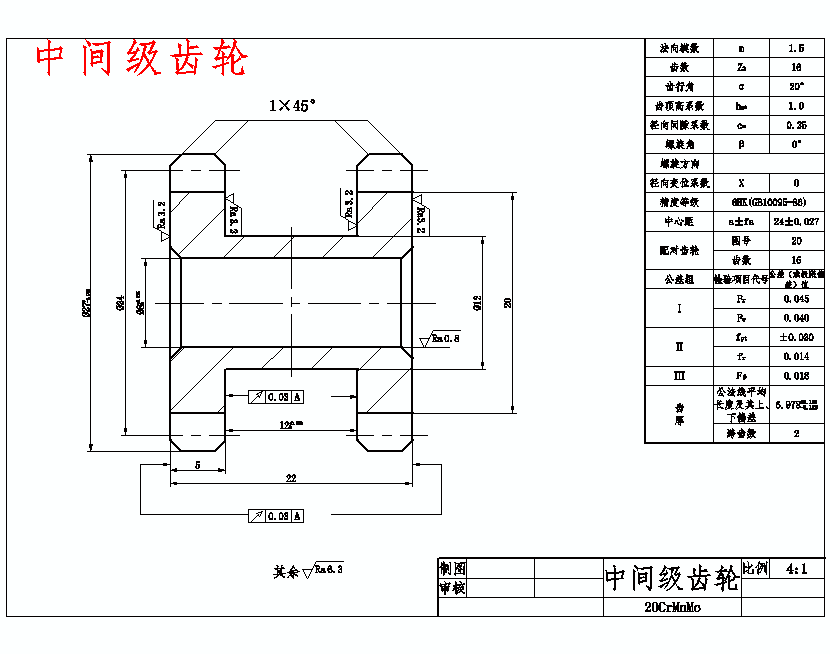

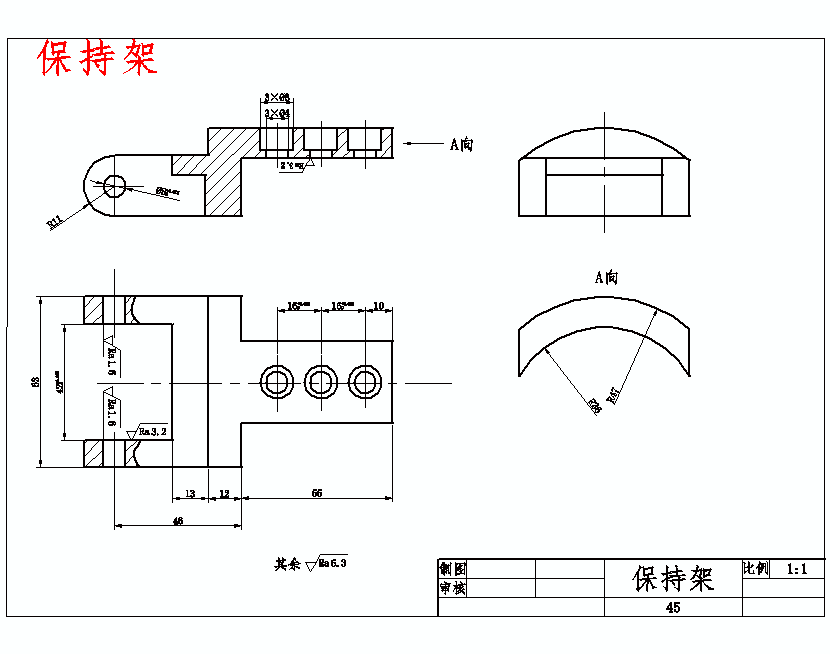

7	保持架.dwg	60.35K

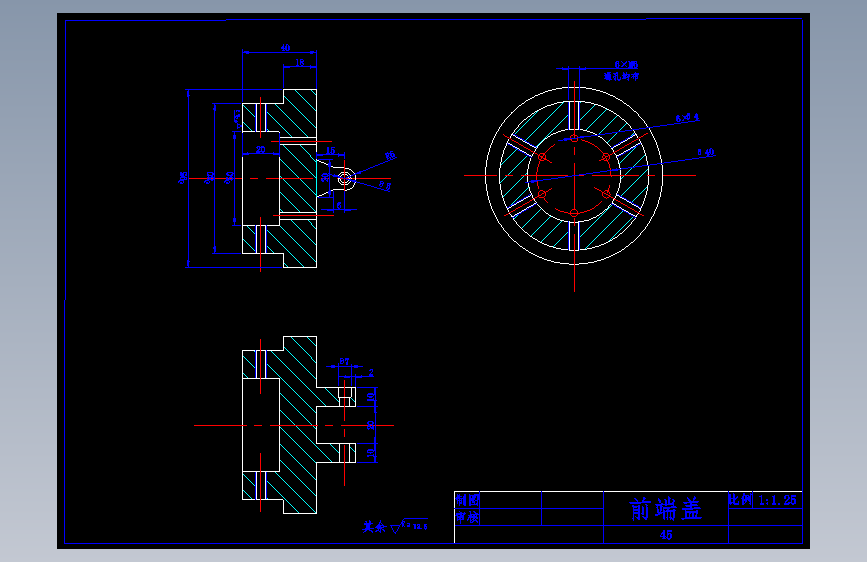

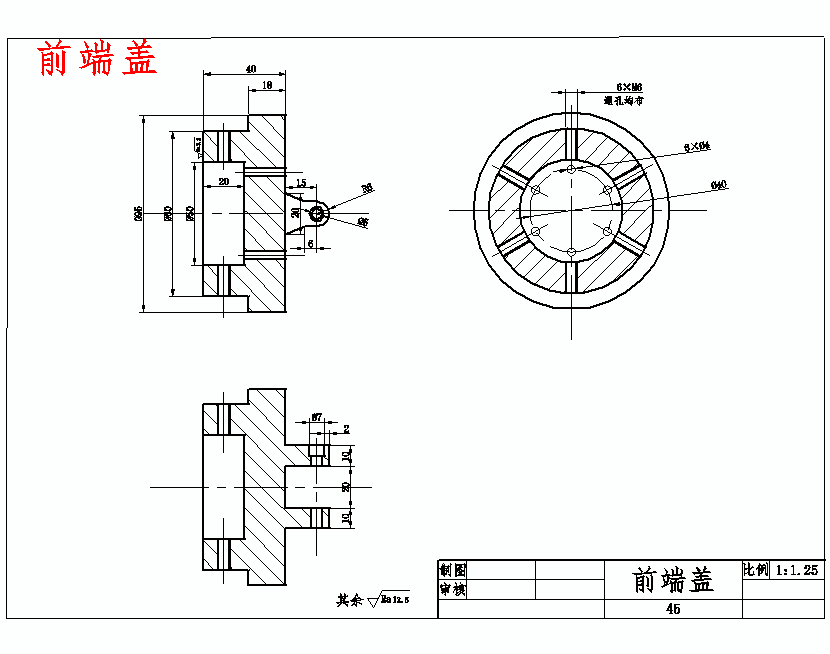

8	前端盖.dwg	75.08K

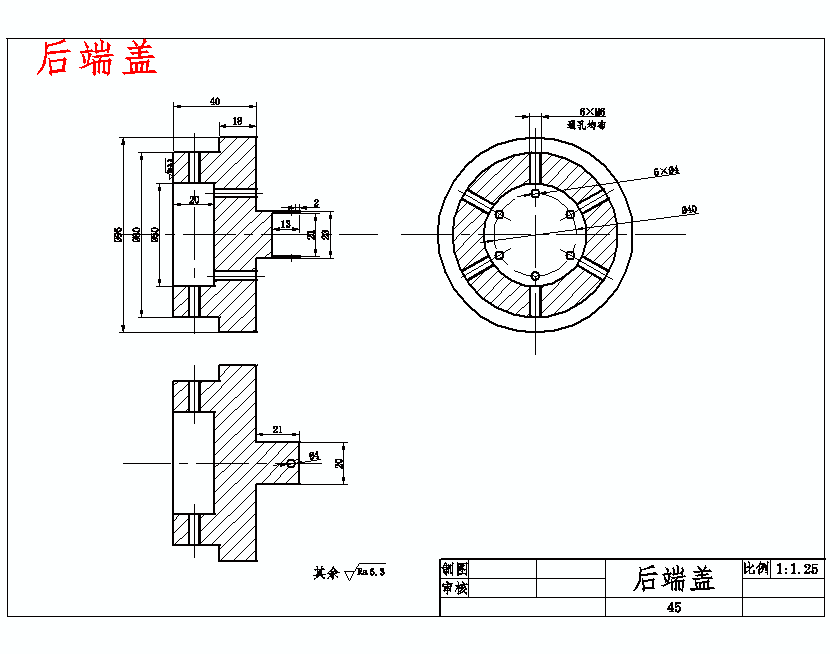

9	后端盖.dwg	63.86K

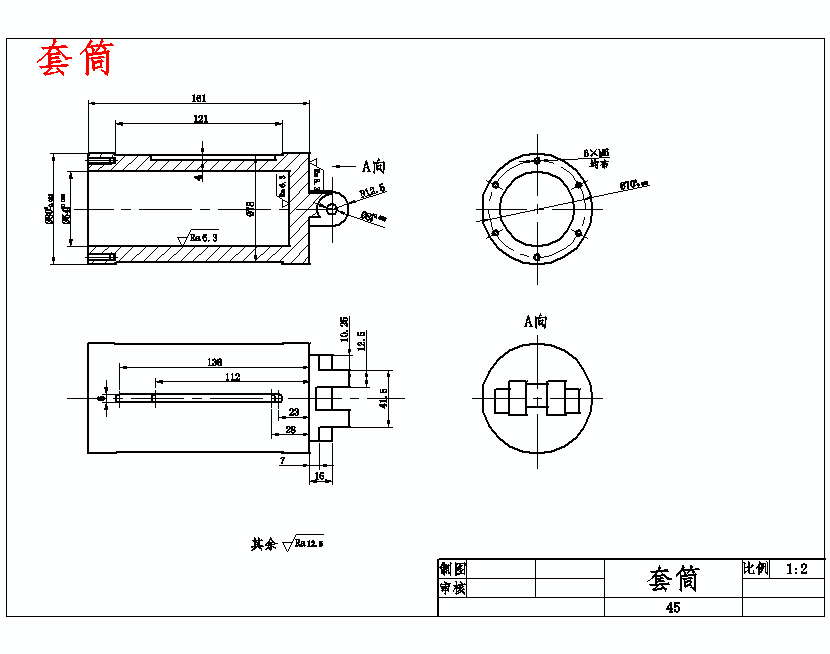

10	套筒.dwg	65.86K

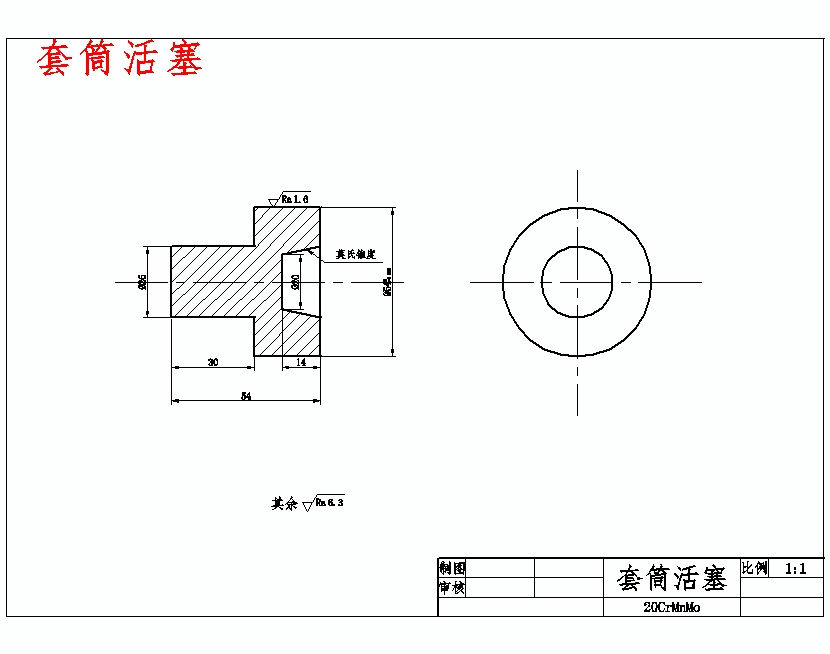

11	套筒活塞.dwg	53.07K
12	字数.JPG	56.59K

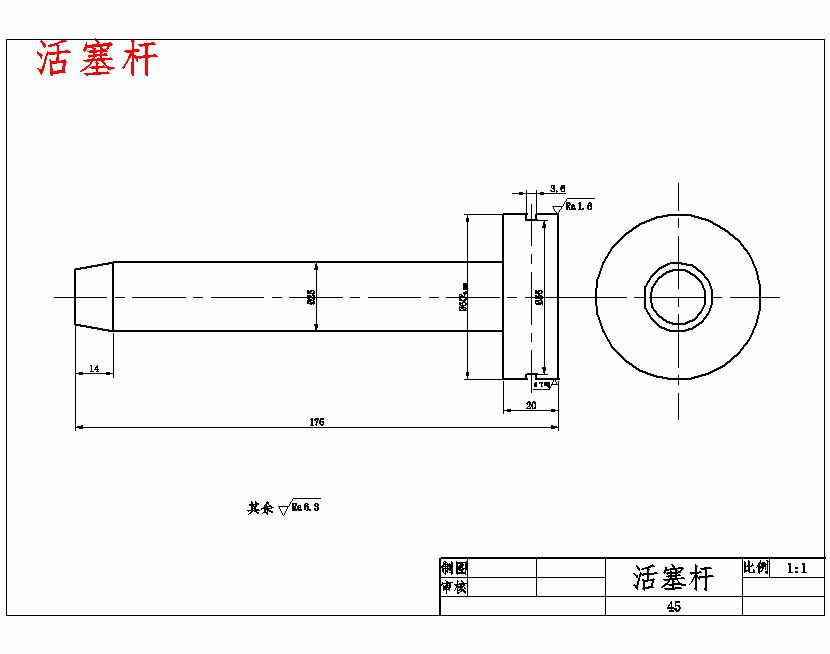

13	活塞杆.dwg	52.26K

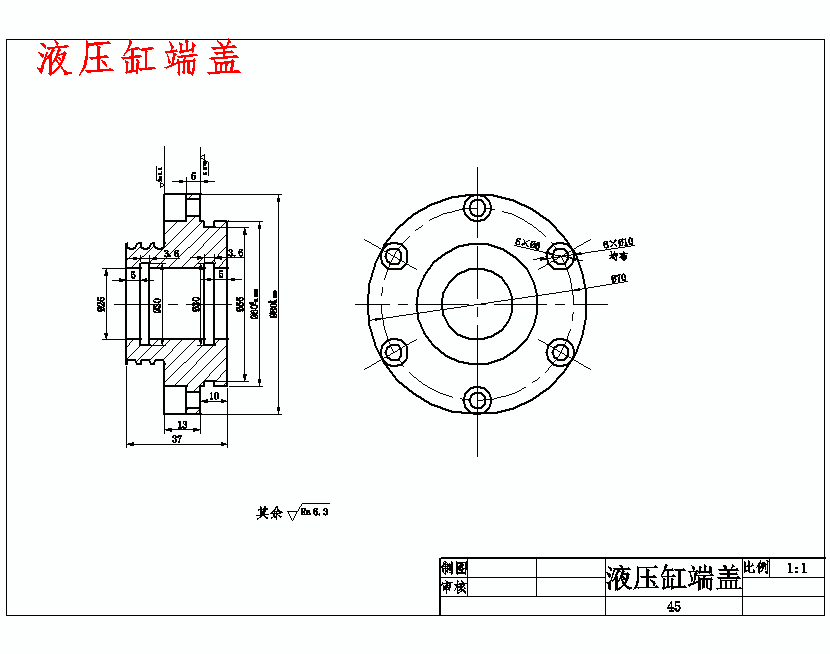

14	液压缸端盖.dwg	60.80K

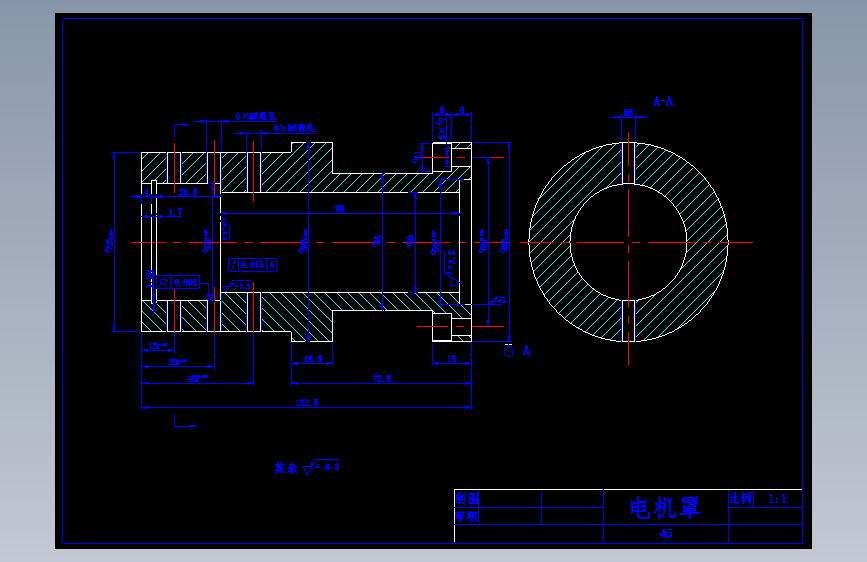

15	电机罩.dwg	78.43K

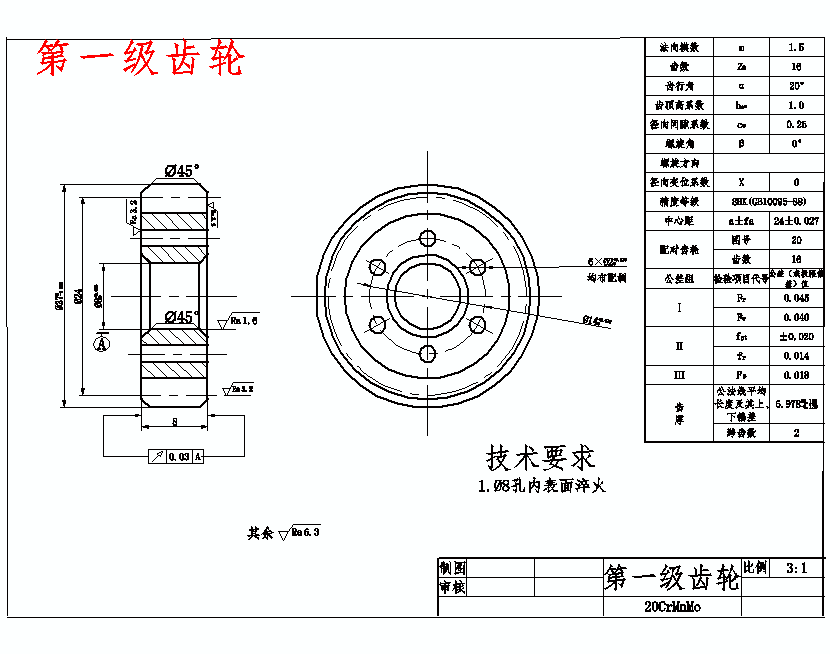

16	第一级齿轮.dwg	70.65K

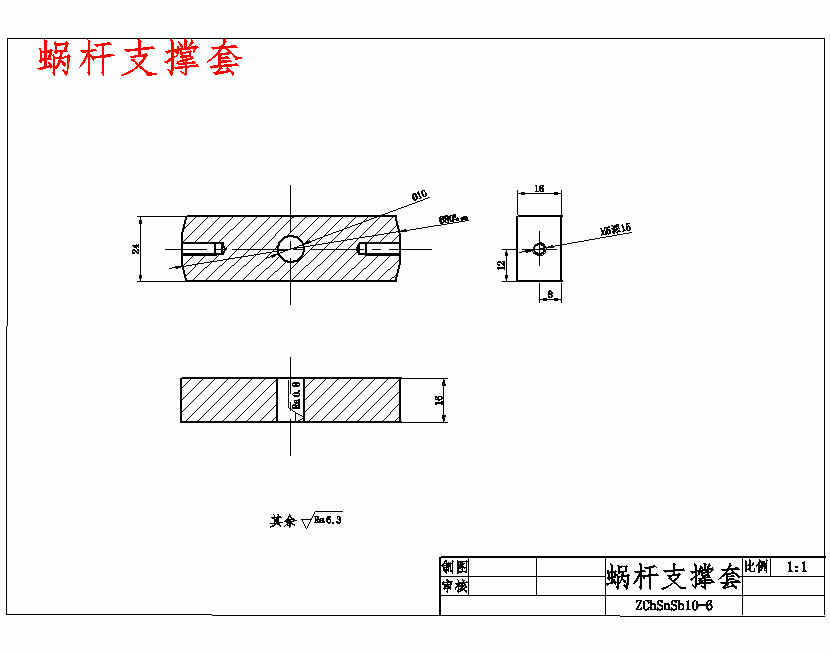

17	蜗杆支撑套.dwg	54.13K

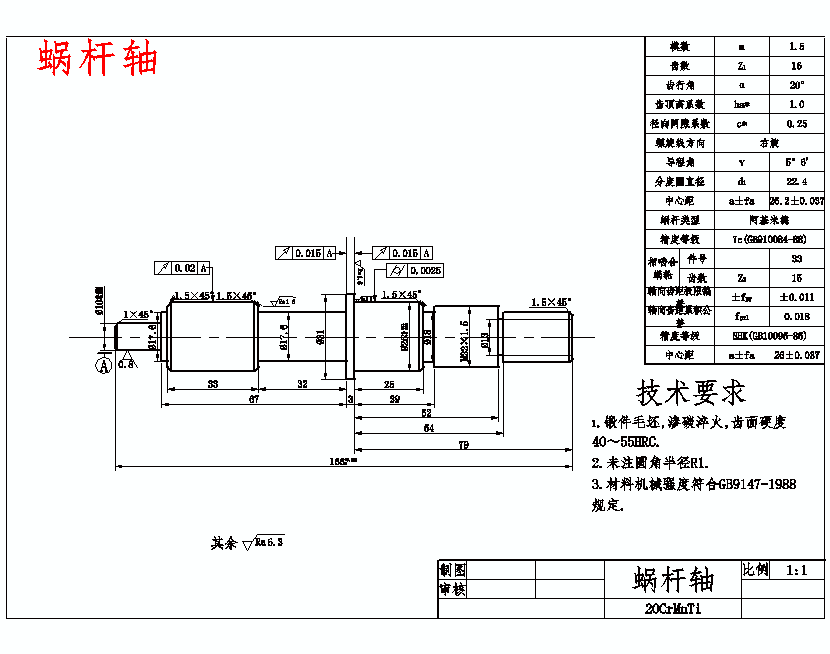

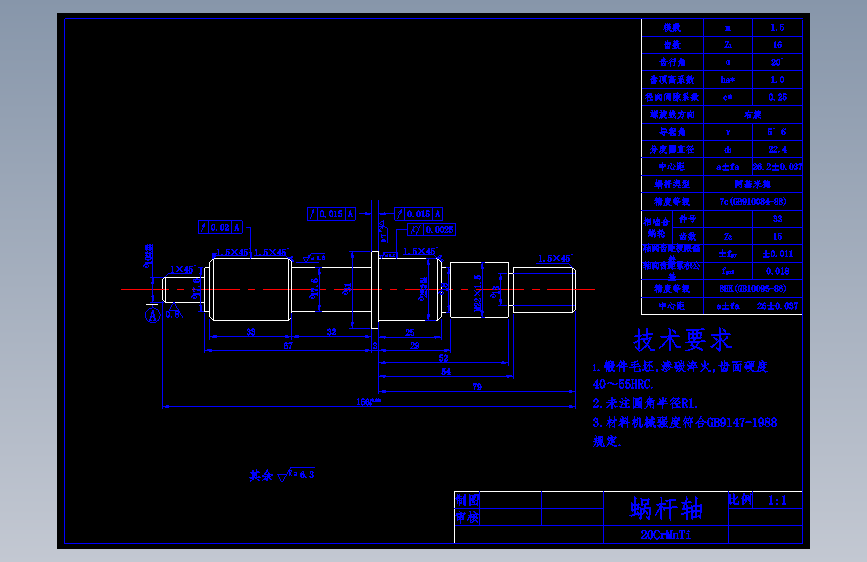

18	蜗杆轴.dwg	74.77K

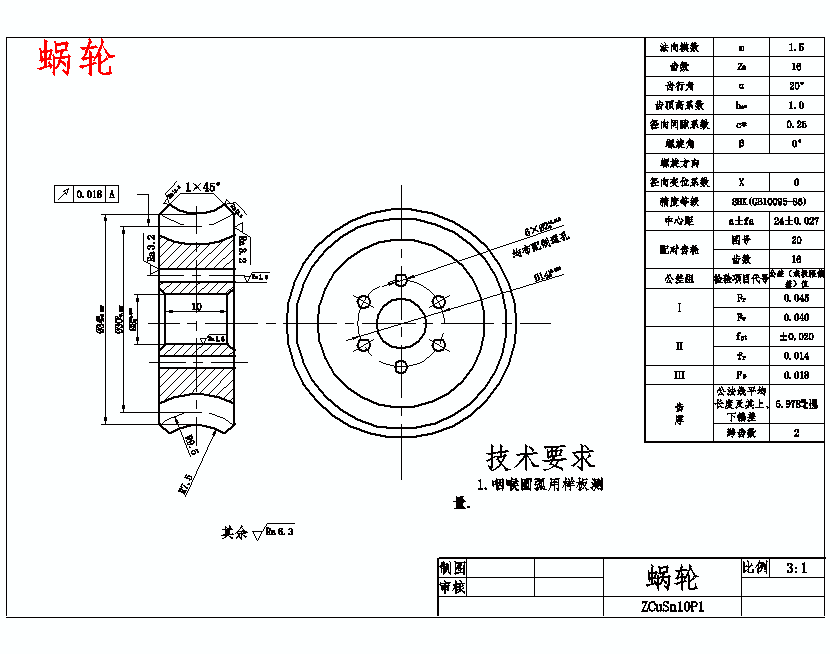

19	蜗轮.dwg	70.68K
20	说明书-水平井管道拖动器的结构设计.doc	13.02M
21	齿轮罩.dwg	71.42K

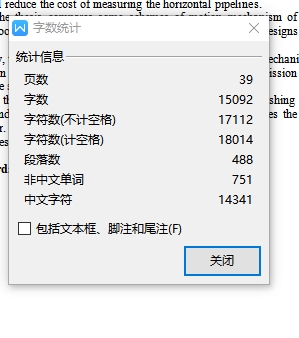

22	1字数.JPG	56.59K

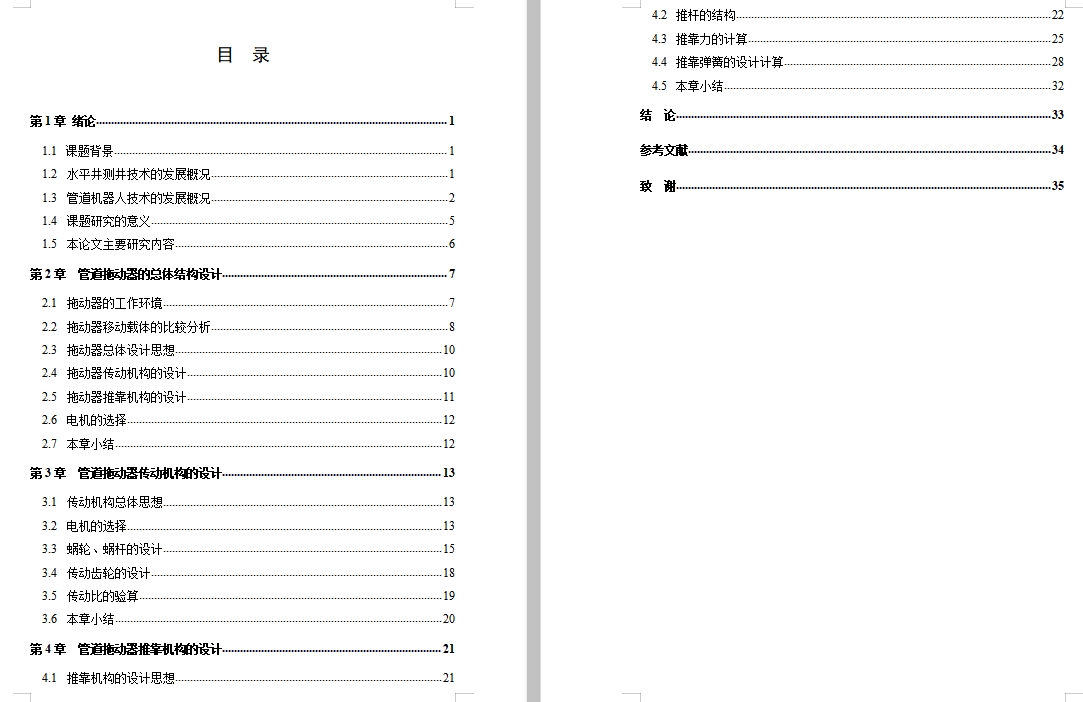

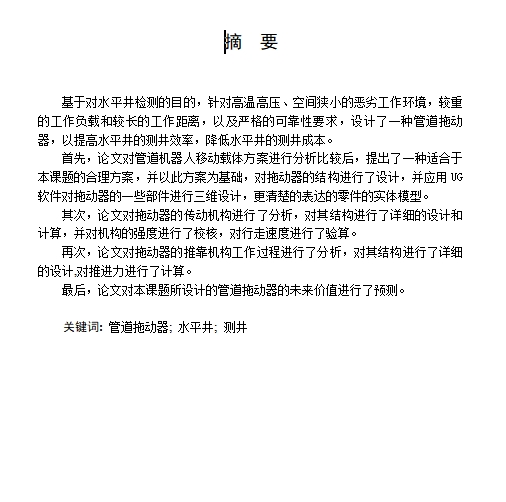

23	2摘要.JPG	125.87K
24	3设计所包含文件.JPG	50.50K
25	4设计方案.JPG	30.60K
26	5目录.JPG	257.37K
27	A装配图.gif	12.94K
28	上支撑臂.gif	11.90K
29	下支撑臂.gif	11.01K
30	中间级齿轮.gif	15.47K
31	保持架.gif	12.39K
32	前端盖.gif	13.66K
33	后端盖.gif	13.50K
34	套筒.gif	11.06K
35	套筒活塞.gif	9.30K
36	活塞杆.gif	8.89K
37	液压缸端盖.gif	12.69K
38	电机罩.gif	16.05K
39	第一级齿轮.gif	17.08K
40	蜗杆支撑套.gif	9.29K
41	蜗杆轴.gif	15.12K
42	蜗轮.gif	16.47K

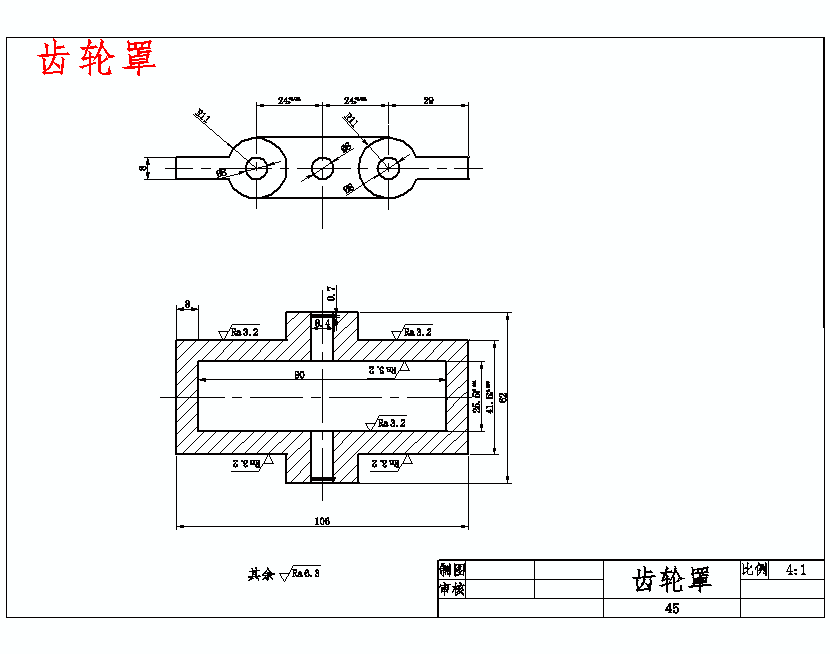

43	齿轮罩.gif	10.66K
