M4520-CA6140车床拨叉[831007]工艺及钻M8螺纹孔夹具设计三维SW2017带参+CAD+说明（ID:1584419）

机械设备 / 机加工设备 / M4520-CA6140车床拨叉[831007]工艺及钻M8螺纹孔夹具设计三维SW2017带参+CAD+说明

©非原创

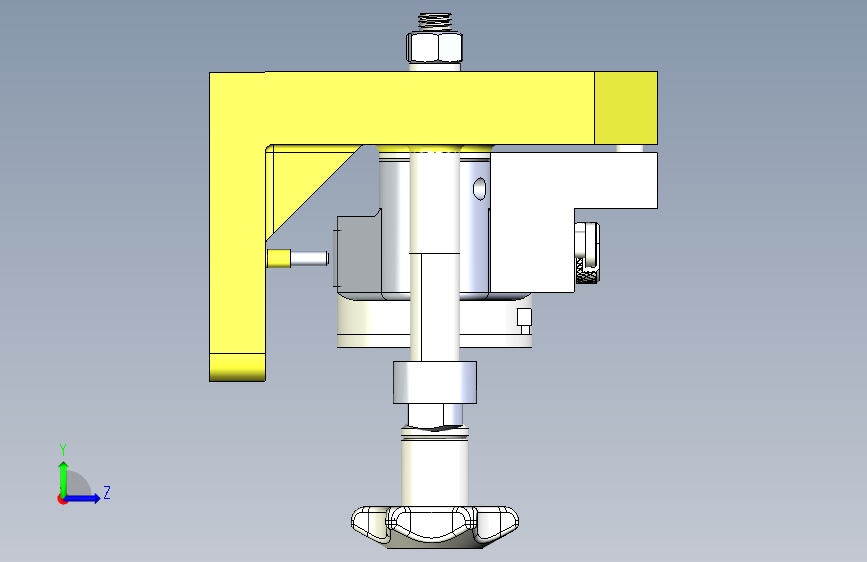

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17264826384437.zip	19.43M

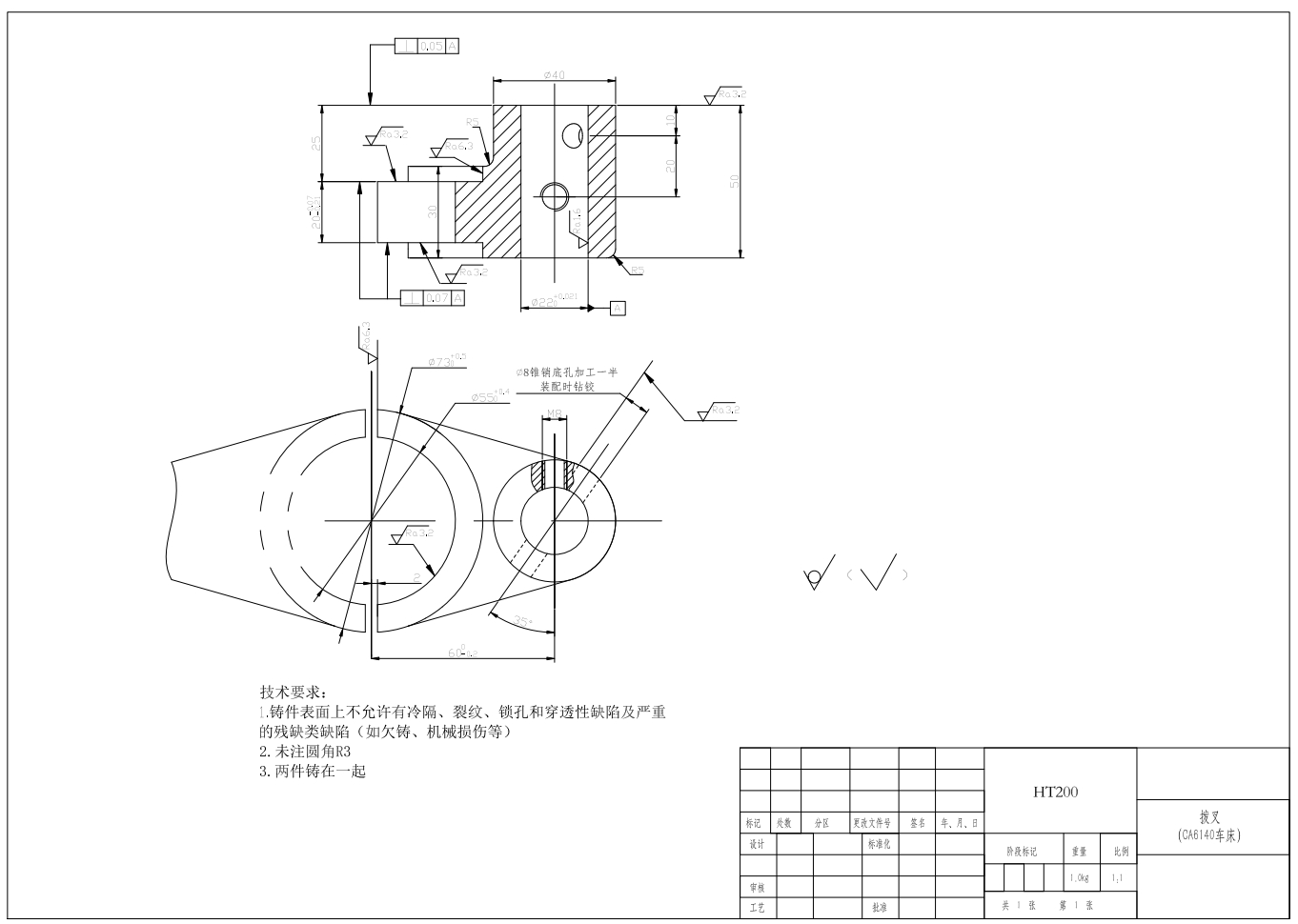

2	831007拨叉.dwg	74.72K

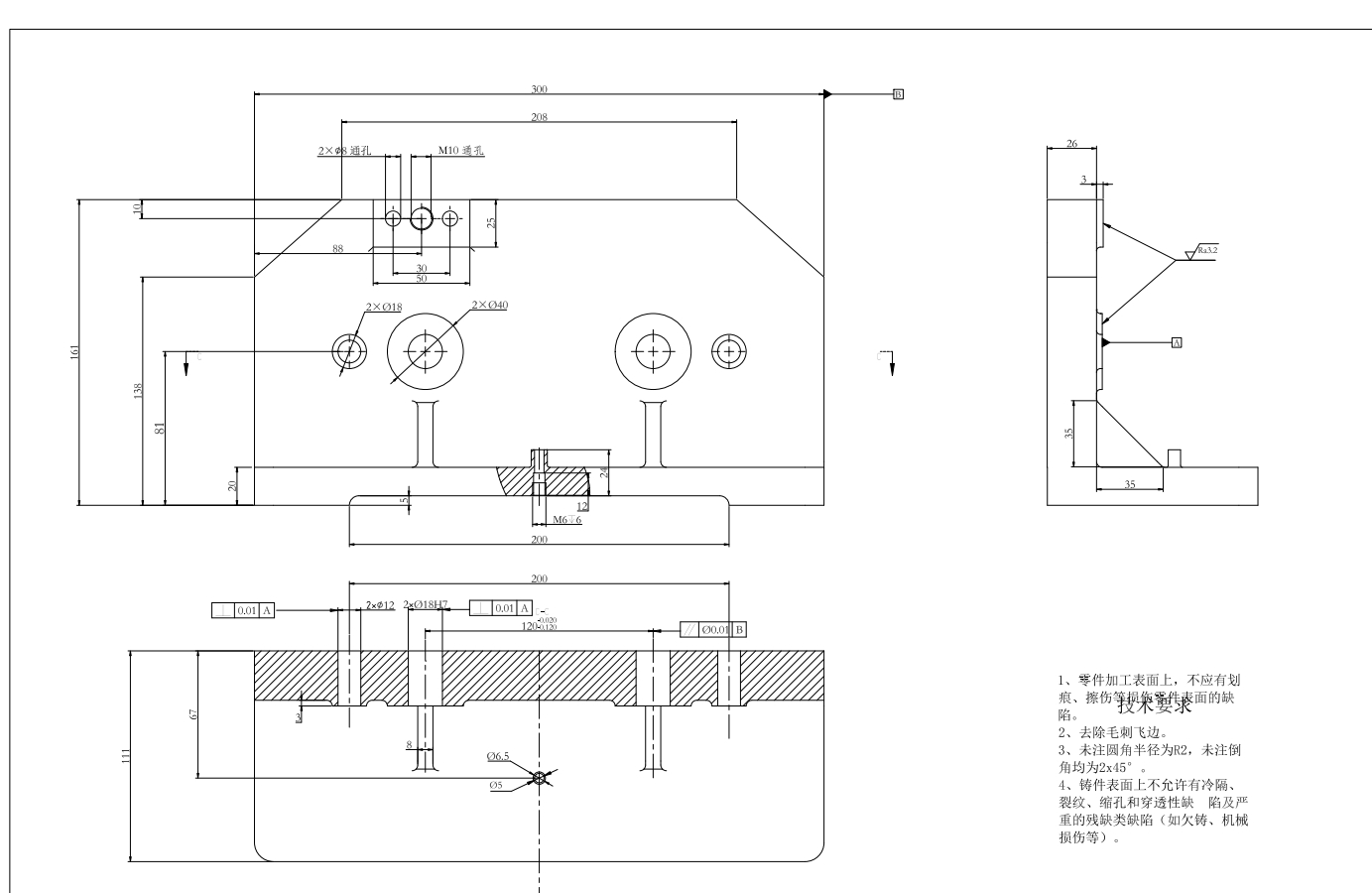

3	夹具体.dwg	347.36K
4	工序简图.dwg	62.84K
5	拨叉831007毛坯.dwg	69.68K

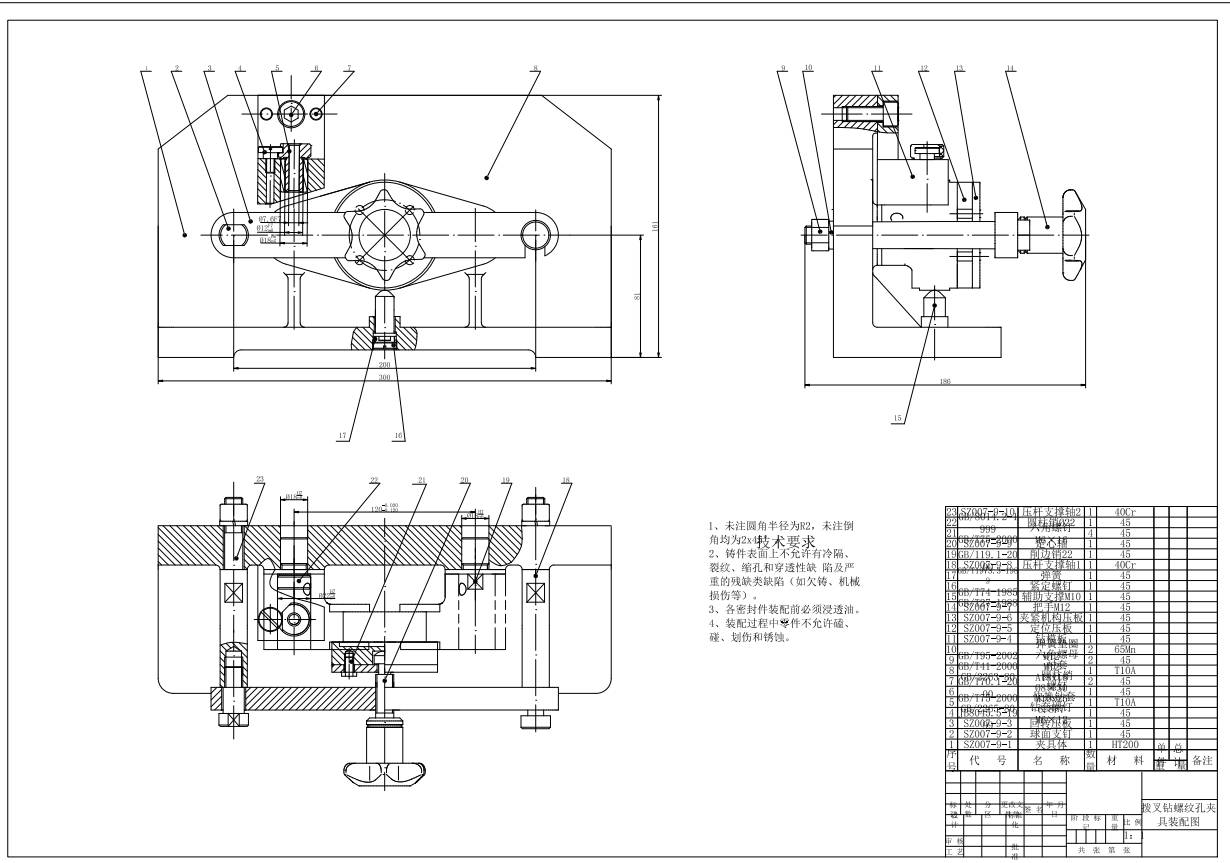

6	装配图.dwg	477.99K
7	说明书.docx	2.17M

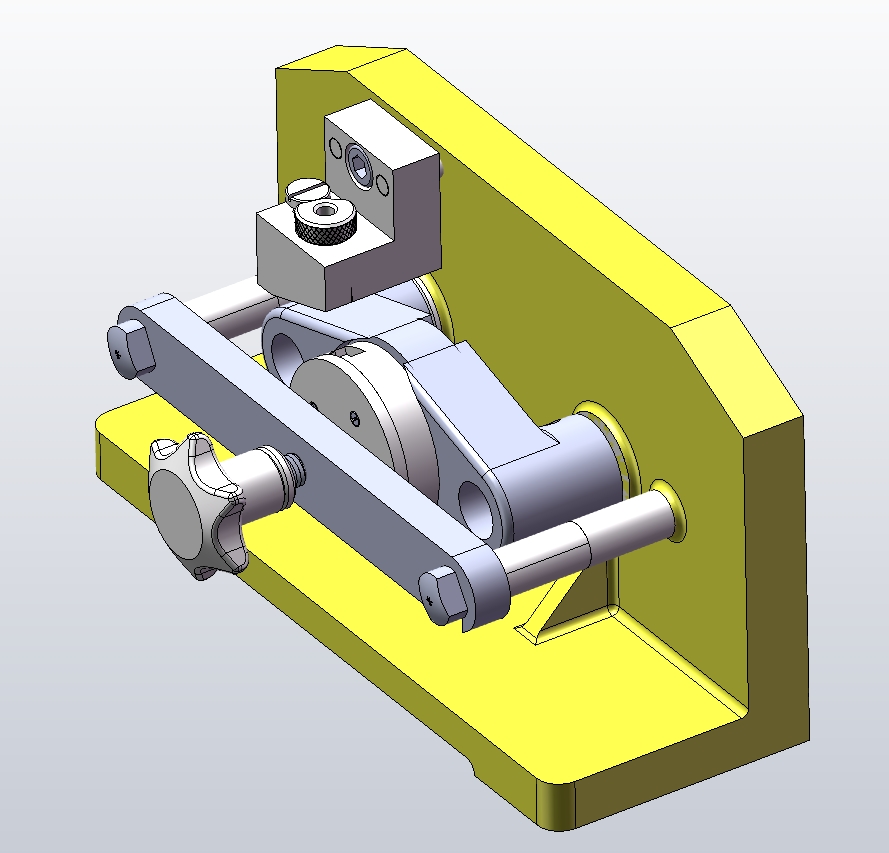

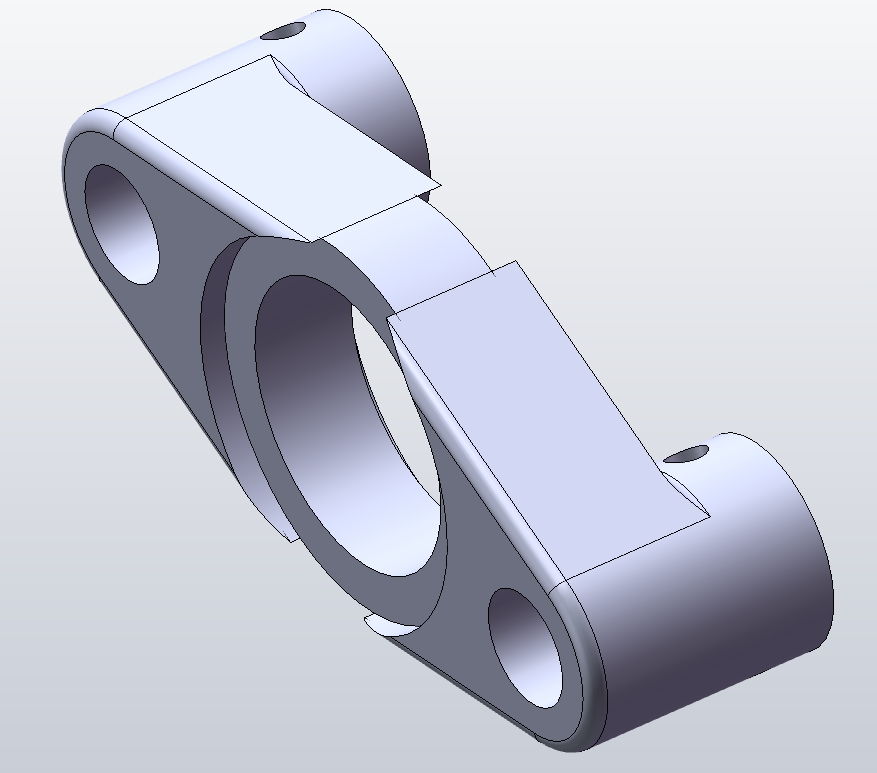

8	00产品.png	141.41K
9	00前面.png	198.80K
10	0831007拨叉.png	155.36K

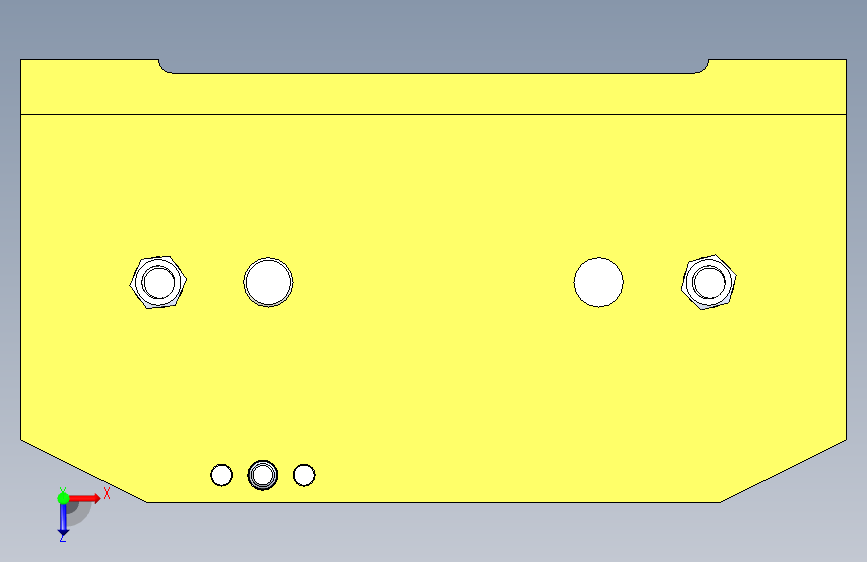

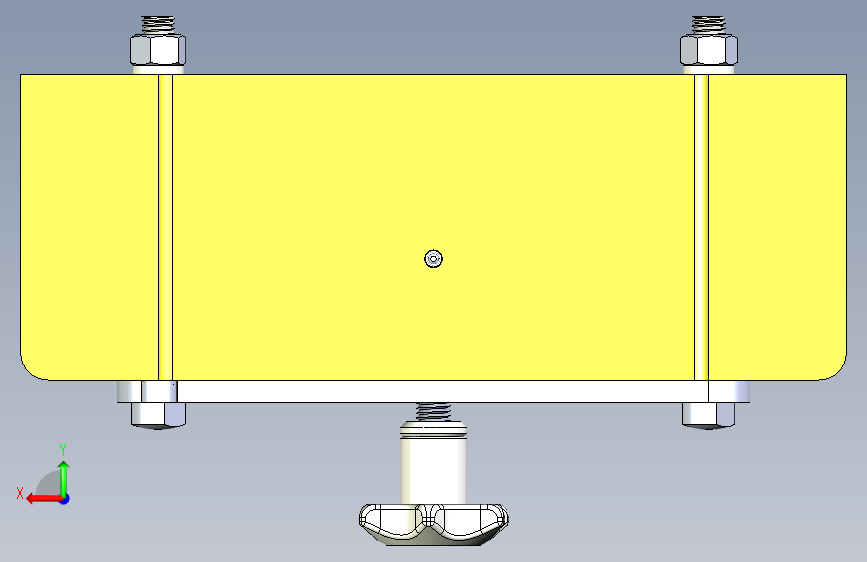

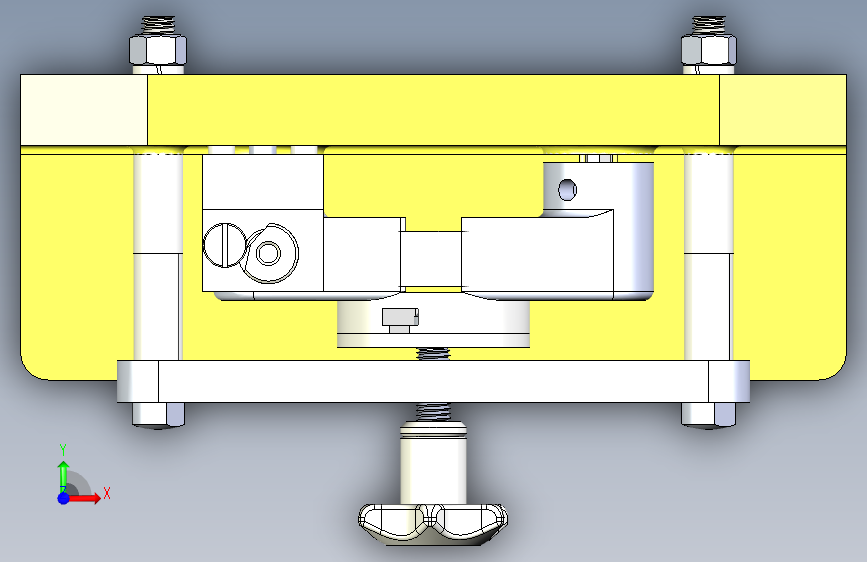

11	0夹具体.png	159.16K
12	0装配图.png	248.36K

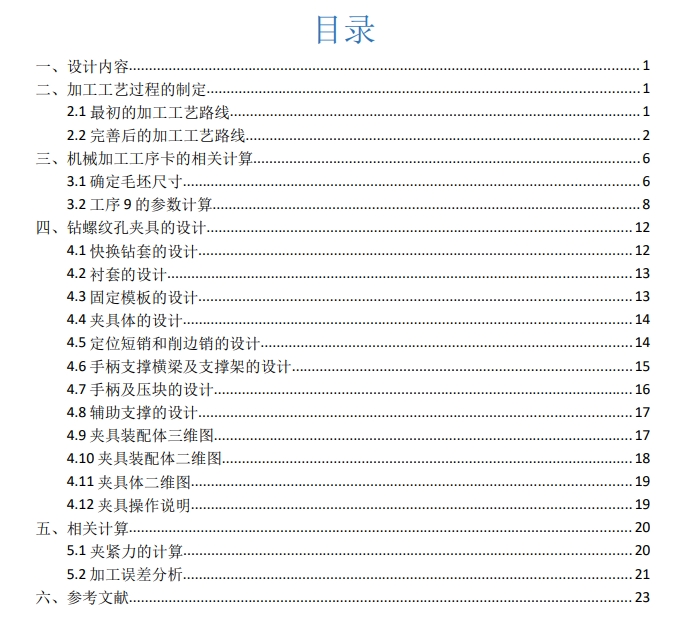

13	0说明书目录.png	227.55K
14	1_总装配体.SLDASM	2.37M
15	831007拨叉加工前.SLDPRT	230.17K
16	GB_FASTENER_SCREWS_NFBM6X6-N.sldprt	140.46K
17	zongzhuangtu.stp	4.19M
18	削边销.SLDPRT	124.81K
19	压块1_靠近工件.SLDPRT	123.89K
20	压块2_远离工件.SLDPRT	90.63K
21	压块杆.SLDPRT	561.58K
22	压块螺母M6.sldprt	81.41K
23	可调支撑.sldprt	78.84K
24	夹具体.SLDPRT	253.49K
25	夹具体二维图.SLDDRW	163.11K
26	夹具体底部M6螺钉.sldprt	25.42K
27	夹具体支撑轴.SLDPRT	310.25K
28	夹具体背部弹簧垫圈.SLDPRT	80.84K
29	夹具体背部螺母.SLDPRT	90.97K
30	夹具体螺钉.sldprt	201.89K
31	夹具体顶板.SLDPRT	481.32K
32	定位销.SLDPRT	89.57K
33	底部弹簧.sldprt	312.42K
34	底部螺母.sldprt	226.36K
35	弹簧.sldprt	979.10K
36	快换钻套导入件_MODEL.sldprt	3.08M
37	快换钻套标准件_MODEL.sldprt	766.63K
38	总装图（低版本）.SLDASM	2.37M
39	手柄.SLDPRT	372.29K
40	支撑杆螺钉.sldprt	544.37K
41	水平横梁.sldprt	269.93K
42	衬套.SLDPRT	87.73K
43	钻套用螺钉.SLDPRT	403.32K
44	顶板与夹具体的销钉.SLDPRT	77.85K
