M0020-自动液体灌装机三维SW2016无参+CAD+说明（ID:1584445）

机械设备 / 包装设备 / M0020-自动液体灌装机三维SW2016无参+CAD+说明

©非原创

平面图

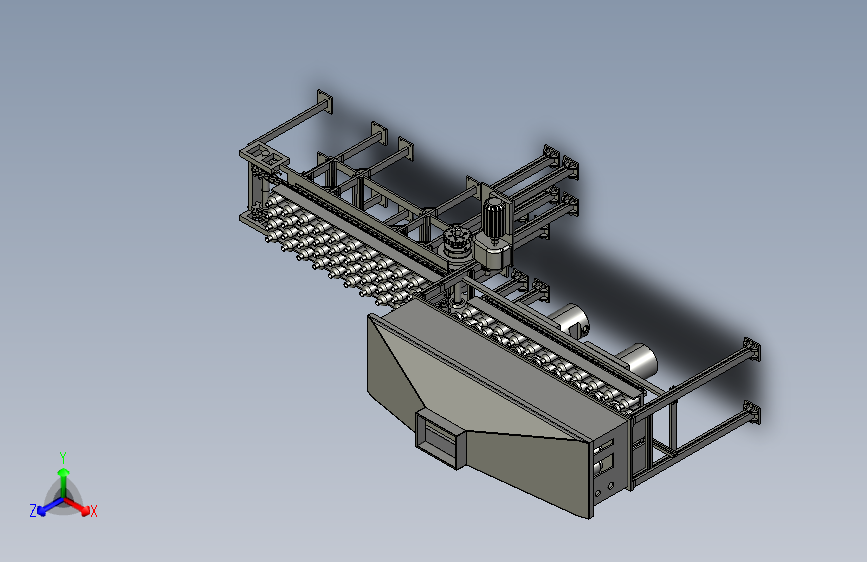

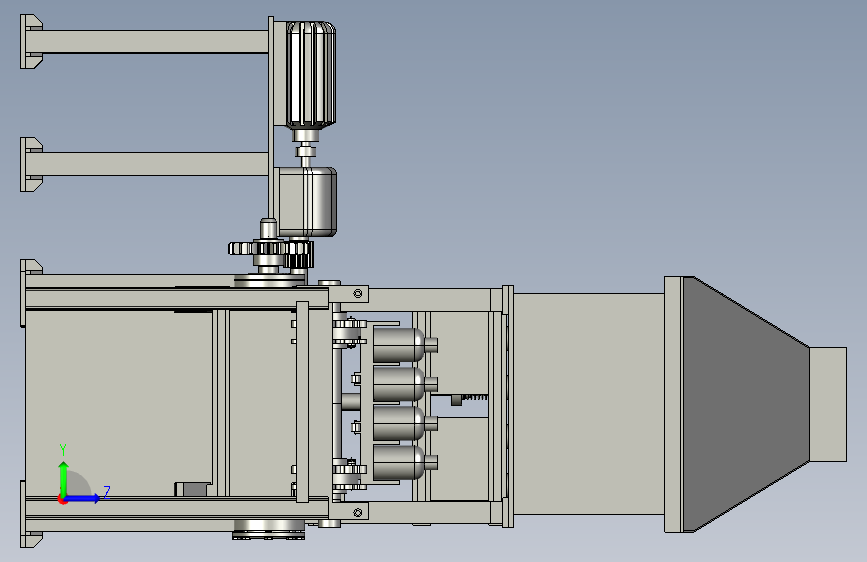

3D视图

文件列表

#	文件名称	文件大小
1	17264836654502.zip	20.69M

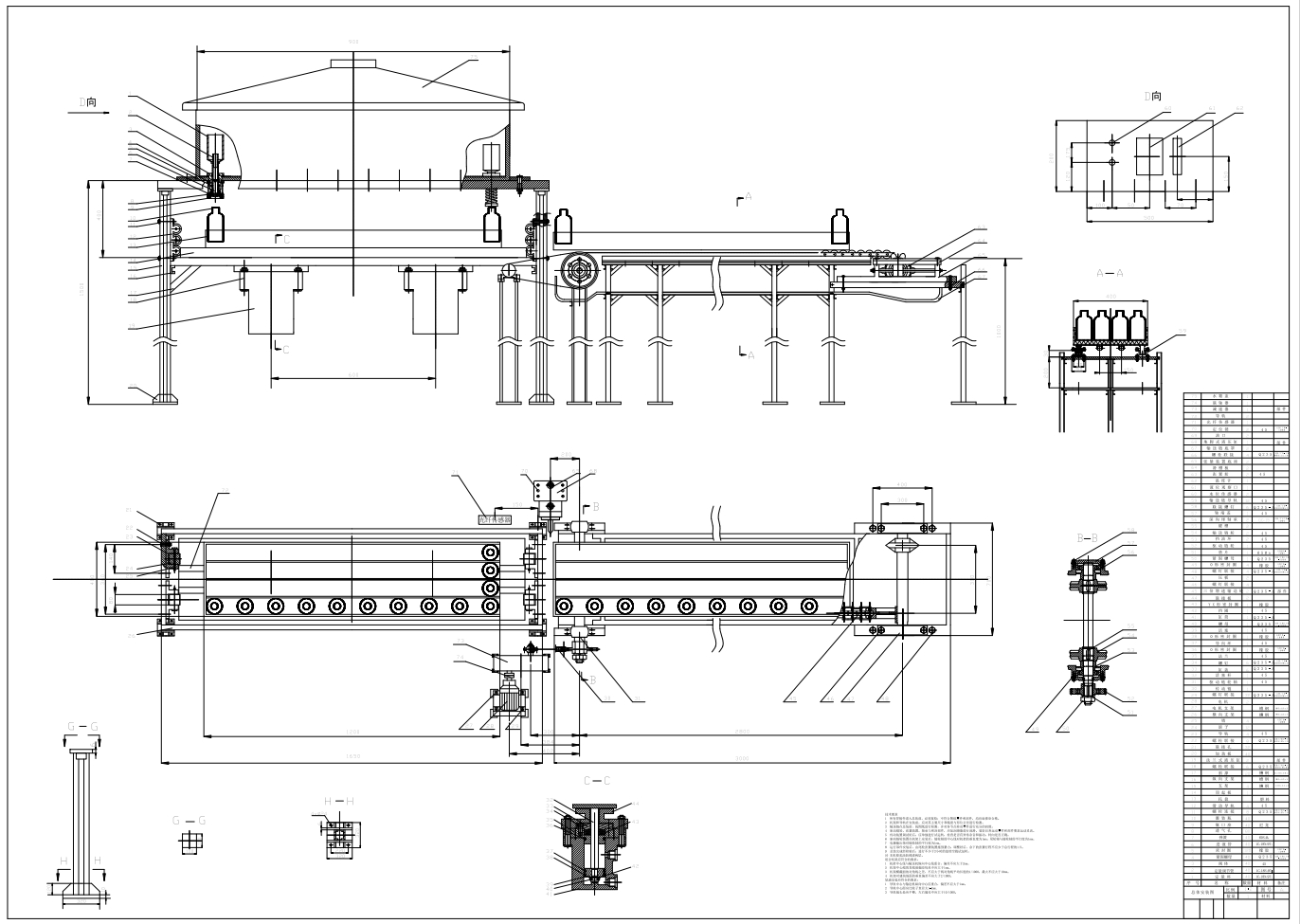

2	A0-总体结构图.dwg	513.70K

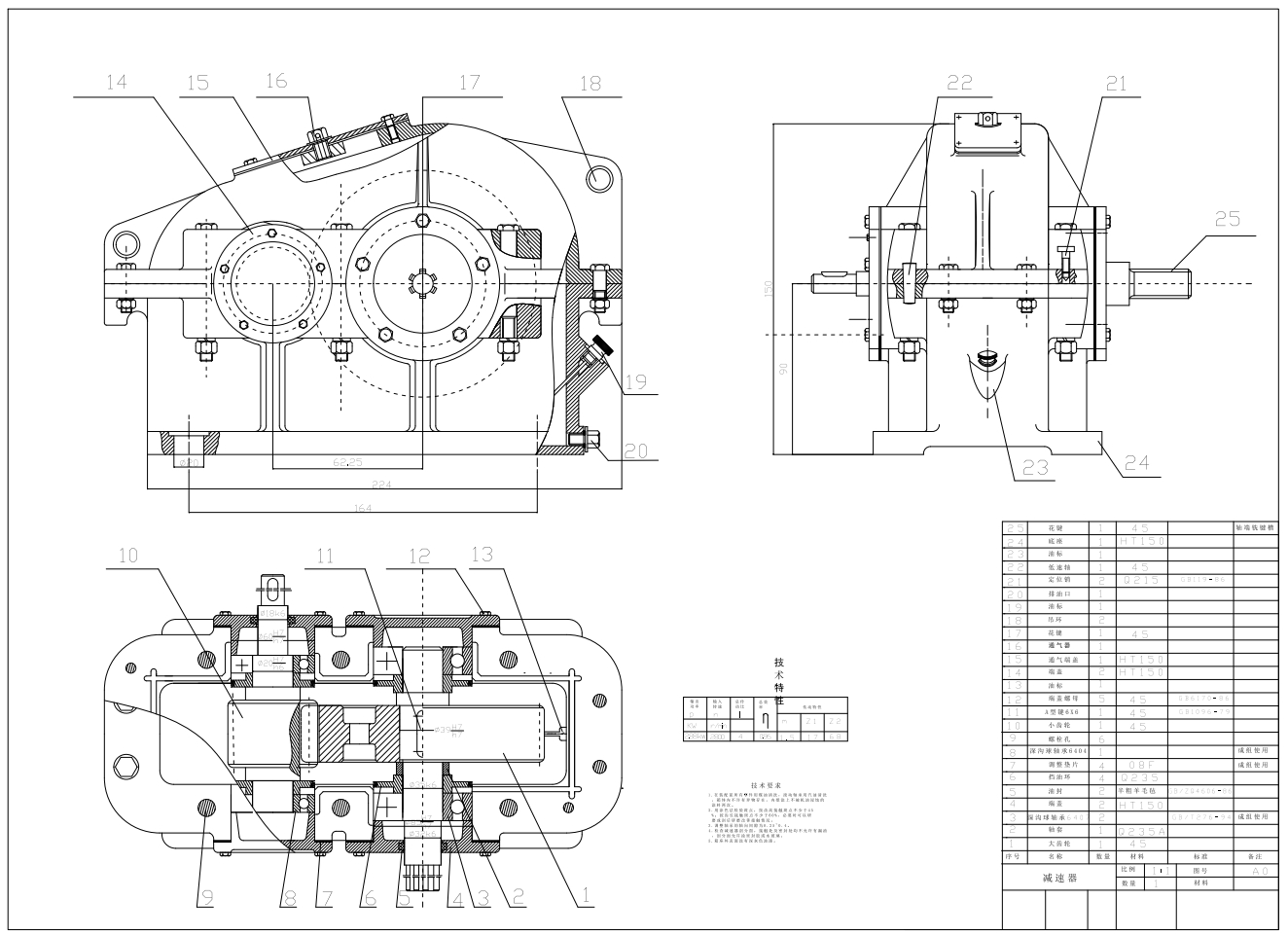

3	A1-减速器.dwg	406.45K
4	A1-地脚式液压缸.dwg	311.66K

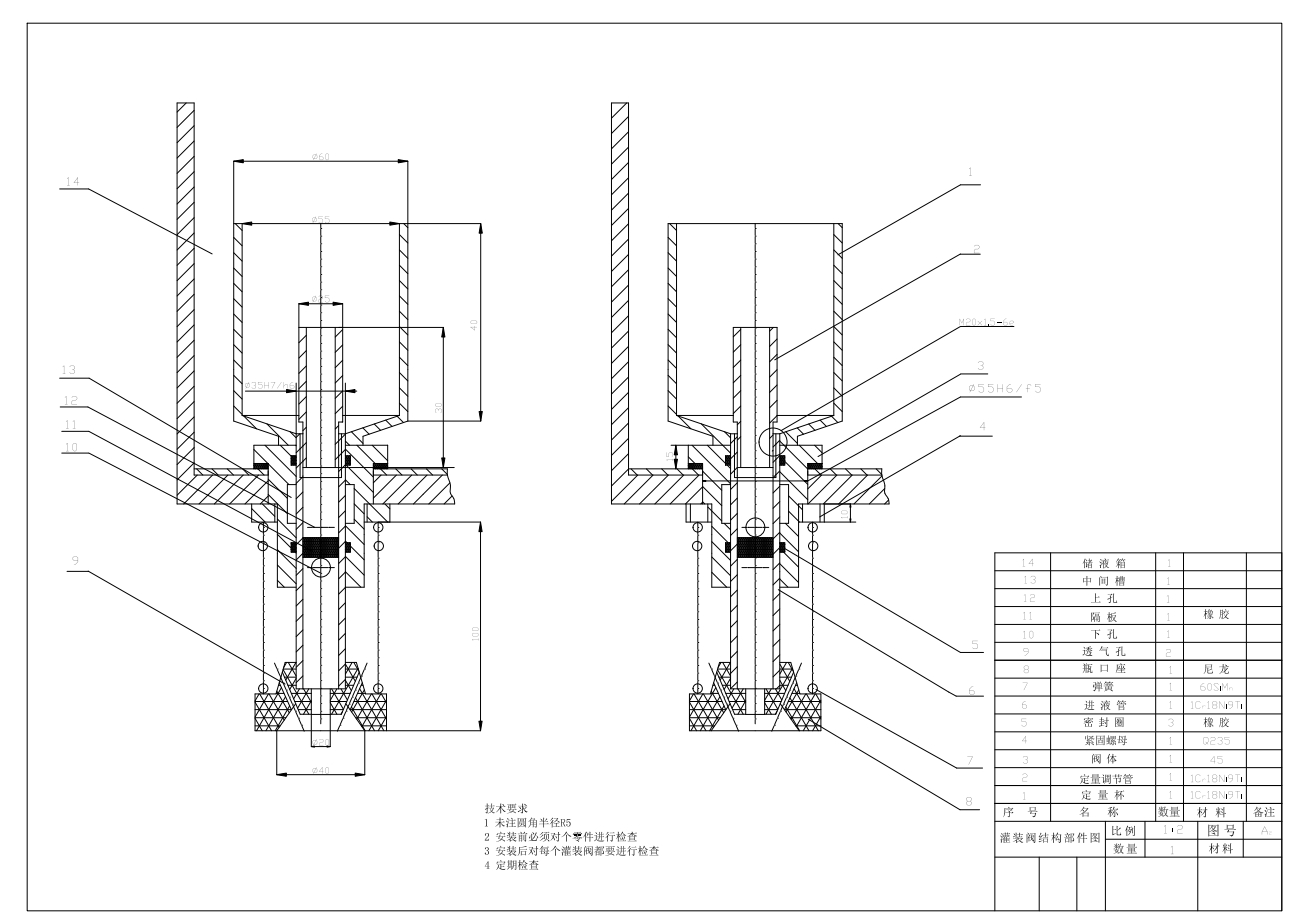

5	A1-灌装阀部件结构图.dwg	303.09K

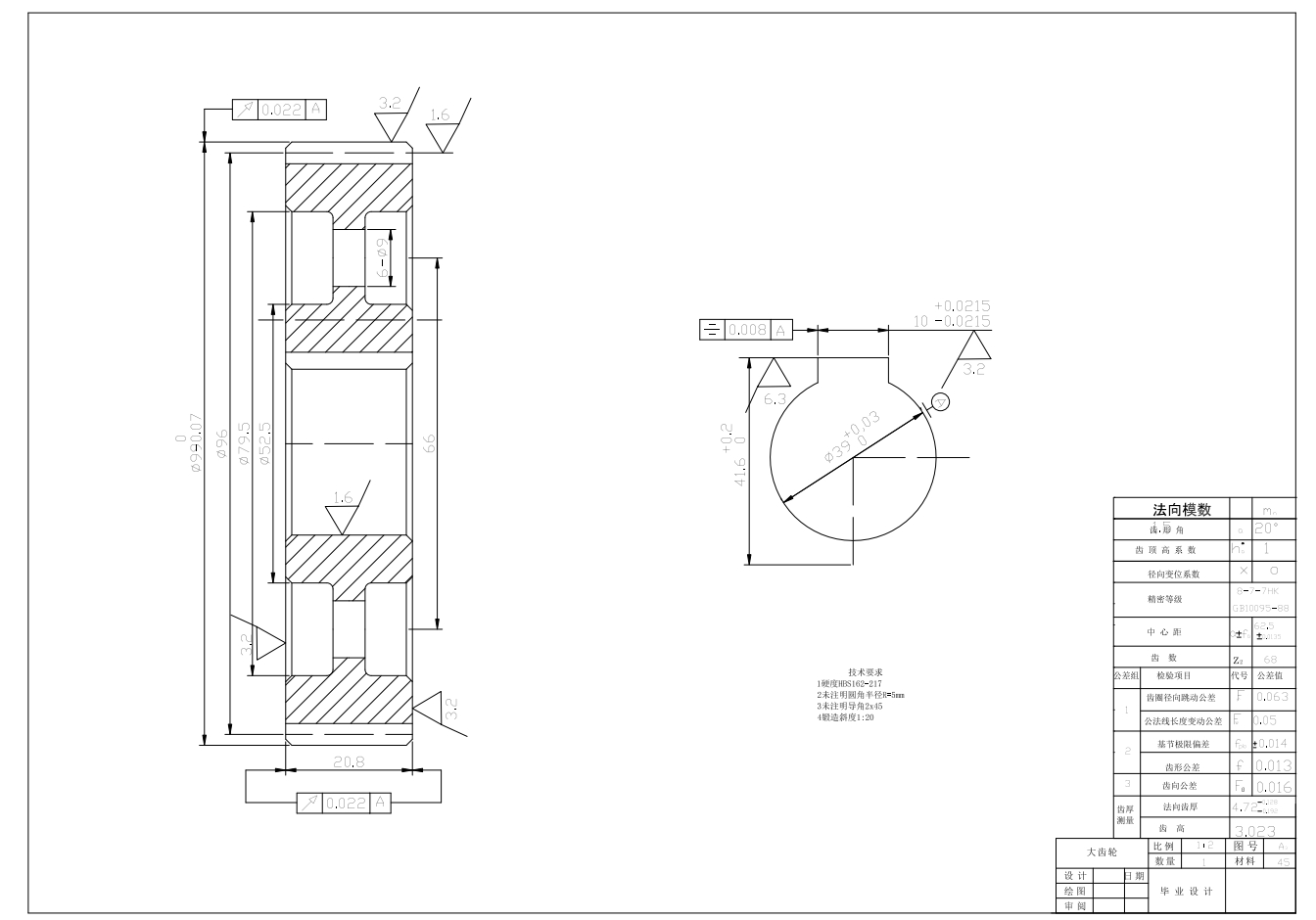

6	A1-齿轮.dwg	292.43K
7	A2-三倍增速输送链的结构尺寸图.dwg	288.31K
8	A2-轴的零件图.dwg	295.00K
9	A2-链轮零件图.dwg	285.71K
10	说明书.doc	1.62M

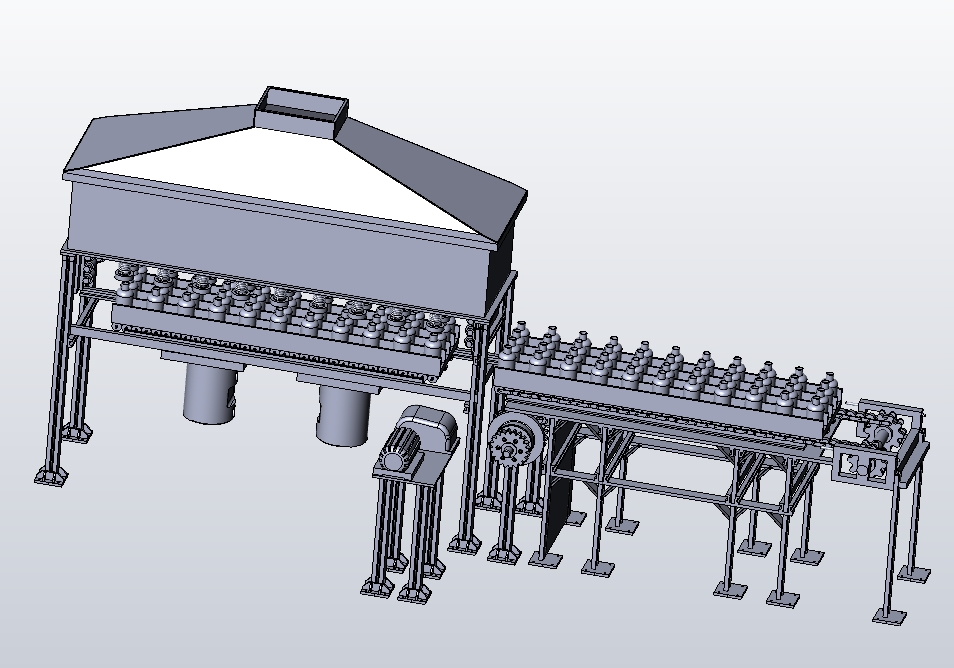

11	00前面.png	237.25K
12	0A0-总体结构图.png	304.81K
13	0A1-减速器.png	313.52K
14	0A1-灌装阀部件结构图.png	229.23K
15	0A1-齿轮.png	150.87K

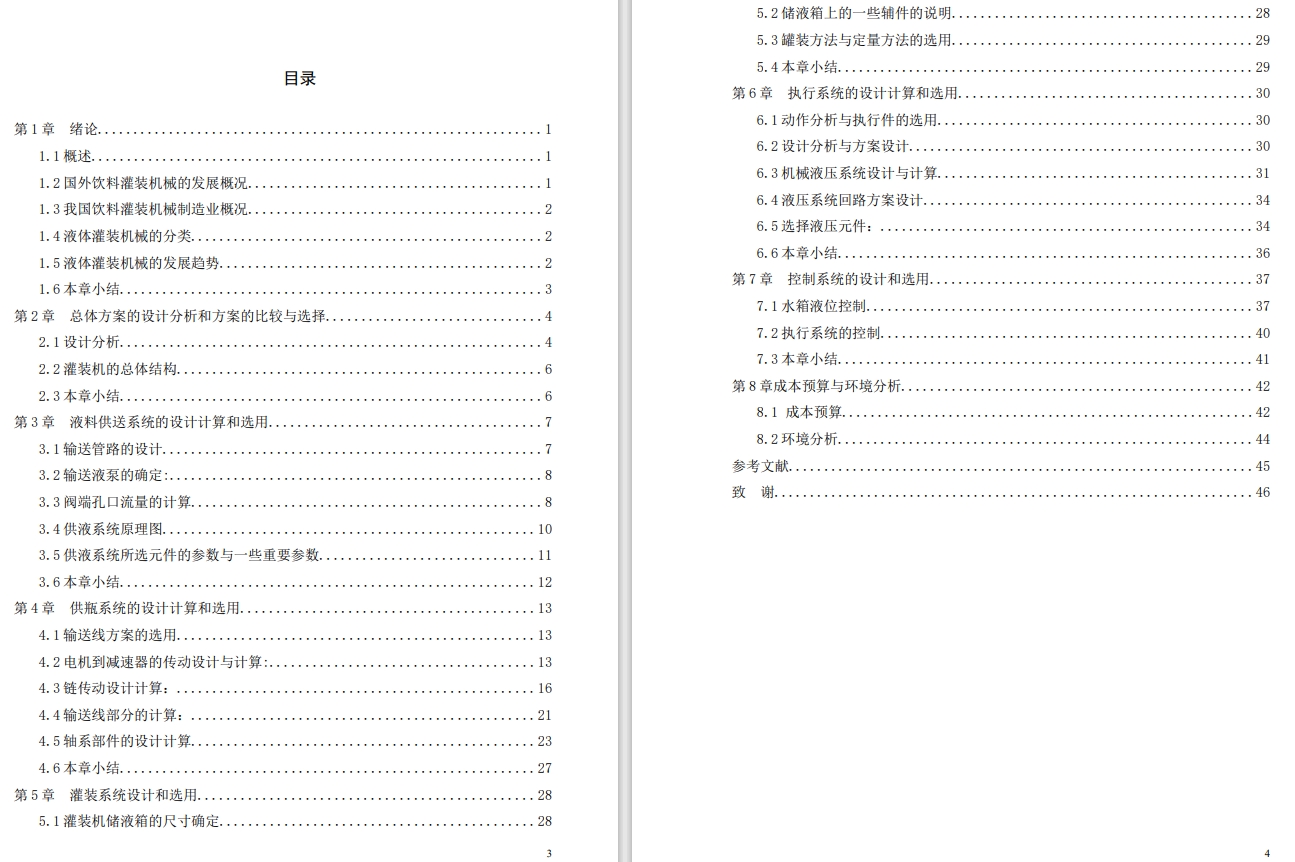

16	0说明书目录.png	427.24K
17	zongzhuangtu.stp	11.39M
18	主电机.SLDPRT	458.73K
19	减速箱轴.SLDPRT	276.55K
20	前装配.easm	799.70K
21	前装配.SLDASM	2.56M
22	后装配.SLDASM	248.90K
23	地脚式液压缸.SLDPRT	472.83K
24	地脚式液压缸00.SLDPRT	405.71K
25	导轨.SLDPRT	40.09K
26	导轨轮.SLDPRT	41.42K
27	张紧螺栓.SLDPRT	42.20K
28	张紧齿轮.SLDPRT	161.20K
29	张紧齿轮轴.SLDPRT	30.29K
30	总装图（低版本）.STEP	16.72M
31	托盘.SLDPRT	58.18K
32	支撑槽钢01^前装配.sldprt	53.18K
33	支撑槽钢02^前装配.sldprt	60.80K
34	支架01.SLDPRT	138.66K
35	支架02.SLDPRT	48.94K
36	支架03.SLDPRT	89.54K
37	支架04.SLDPRT	165.20K
38	槽钢.SLDPRT	75.83K
39	滑动滚轮.SLDPRT	45.41K
40	滚子安装座.SLDPRT	75.53K
41	滚子销.SLDPRT	38.64K
42	灌装瓶.SLDPRT	82.97K
43	灌装阀.SLDPRT	1.32M
44	灌装阀结构部件.SLDPRT	488.33K
45	轨道支撑板.SLDPRT	38.29K
46	链节.SLDPRT	51.00K
47	链轮.SLDPRT	48.00K
48	驱动轴01.SLDPRT	872.26K
49	三倍增速输送链的结构尺寸图-A2.dwg	288.31K
50	减速器-A1.dwg	406.45K
51	地脚式液压缸-A1.dwg	311.66K
52	总体结构图-A0.dwg	513.70K
53	灌装阀部件结构图-A1.dwg	303.09K
54	设计说明书5.doc	1.62M
55	设计说明书5.pdf	628.82K
56	轴的零件图-A2.dwg	295.00K
57	链轮零件图-A2.dwg	285.71K
58	齿轮-A1.dwg	292.43K
