卧式双面铣削组合机床机电液控制系统设计（ID:1589305）

机械设备 / 机加工设备 / 卧式双面铣削组合机床机电液控制系统设计

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17268469357056.zip	2.96M

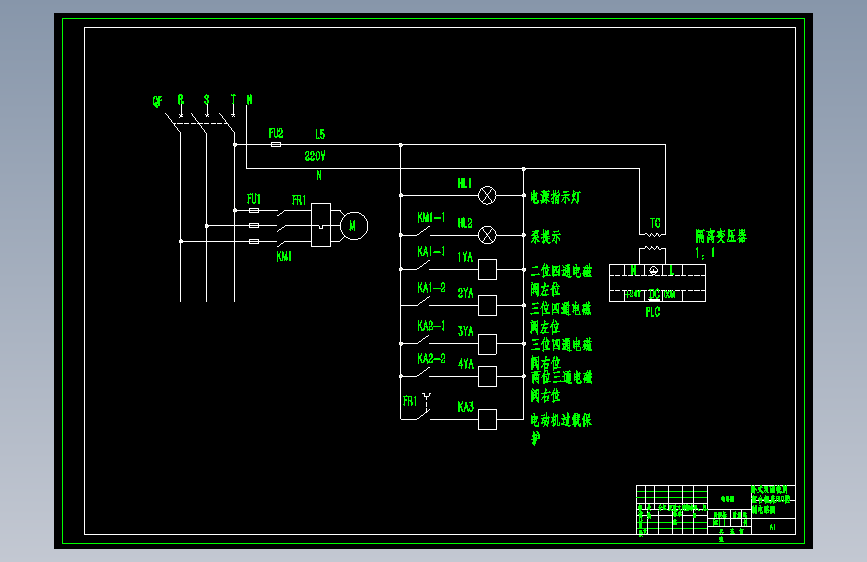

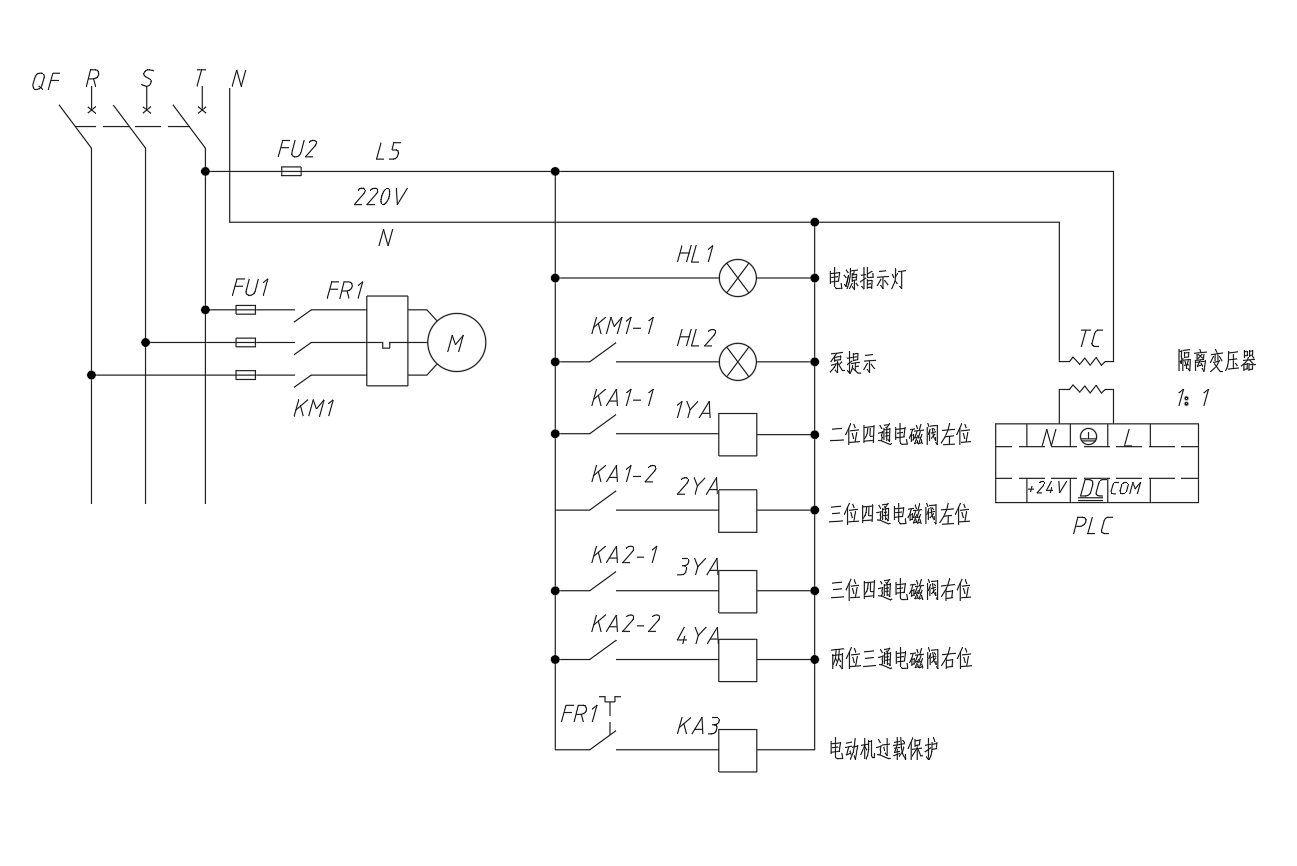

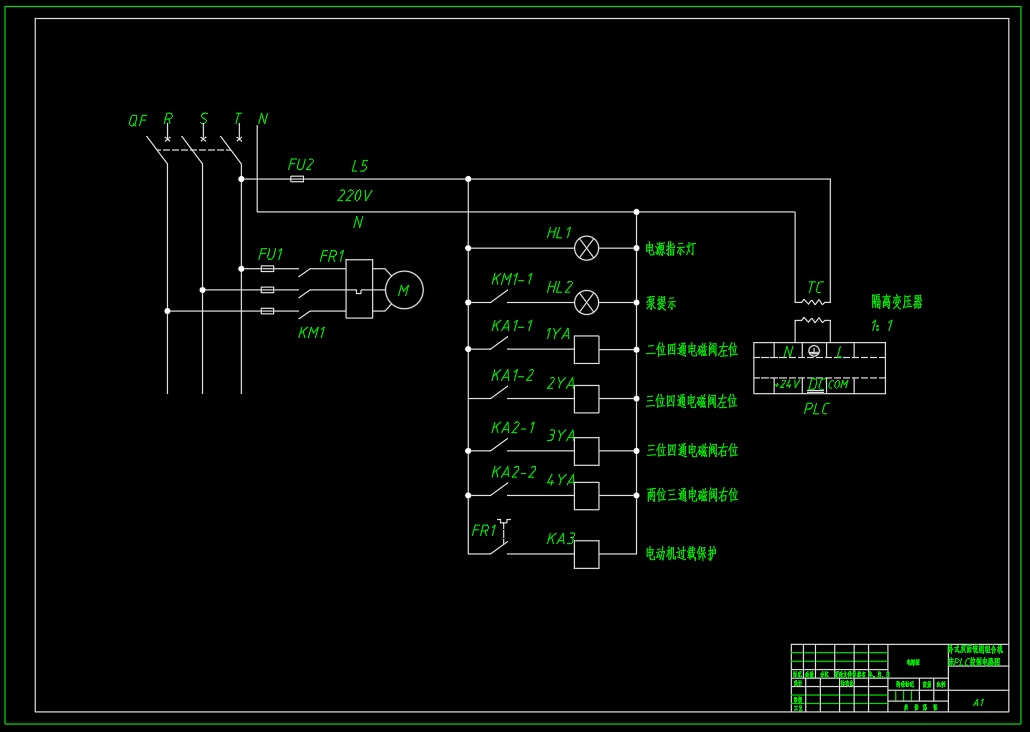

2	PLC控制电路图-A1.dwg	130.94K

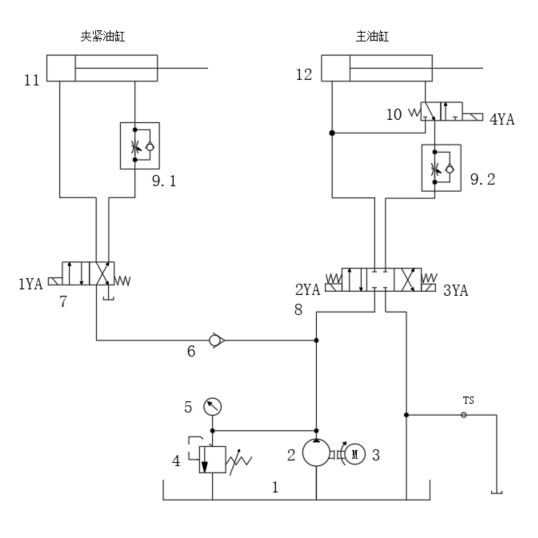

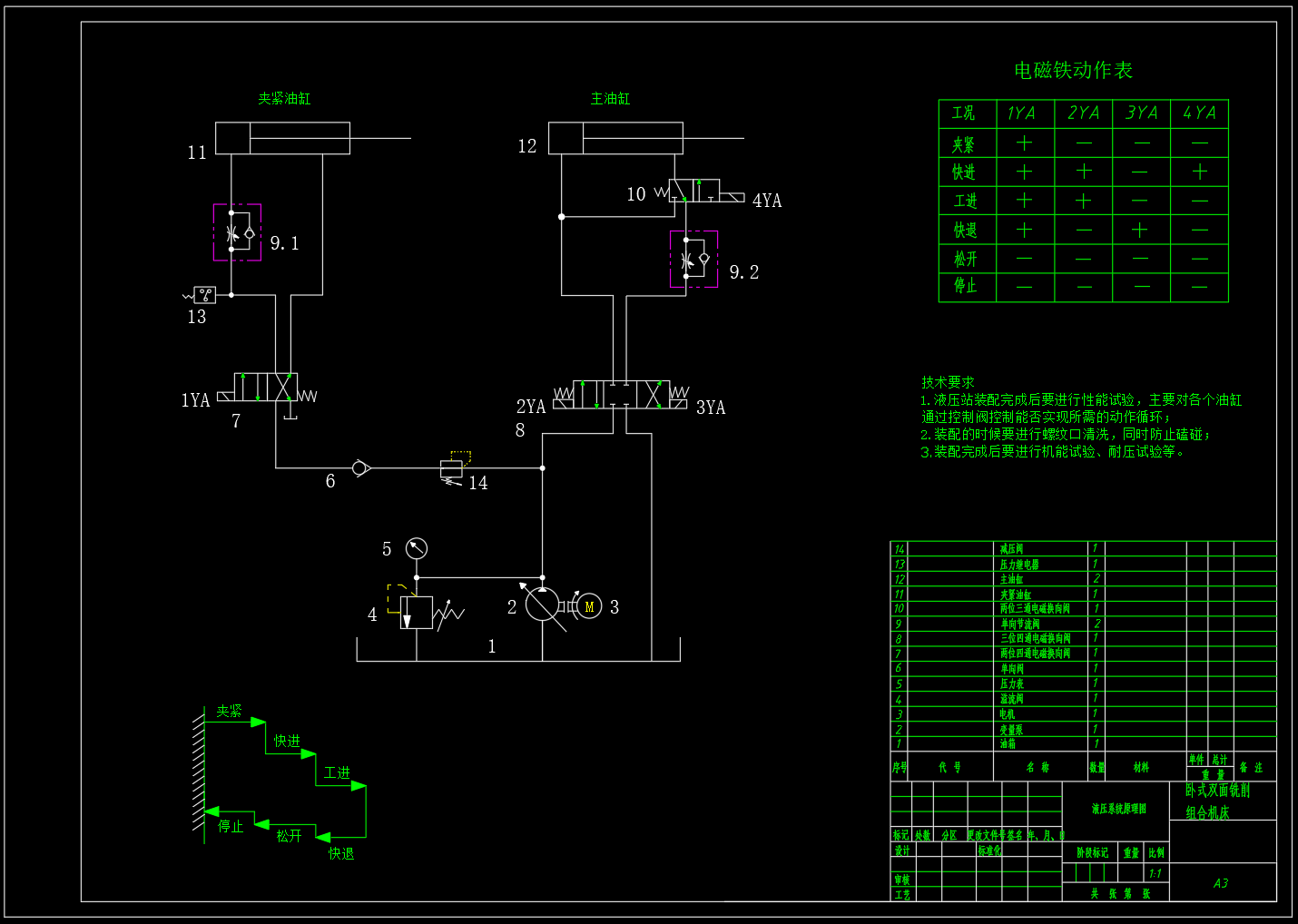

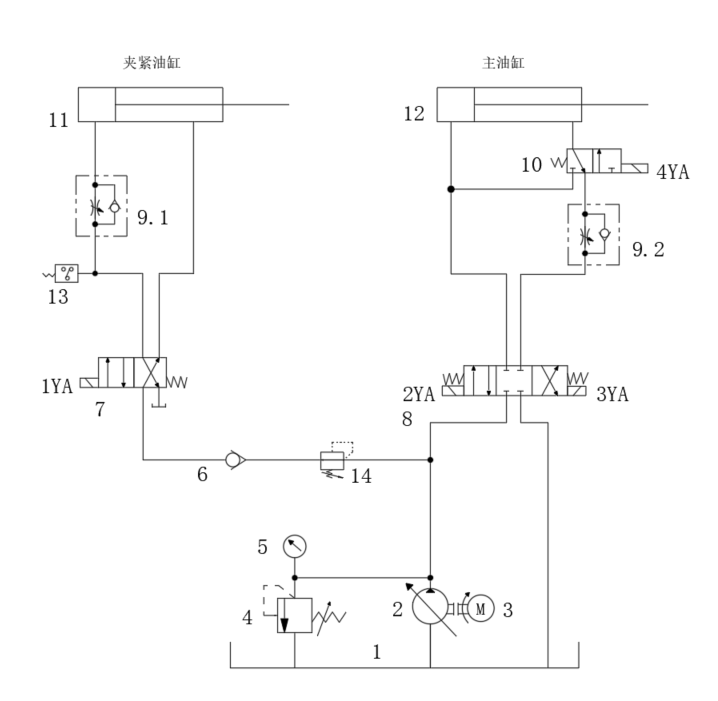

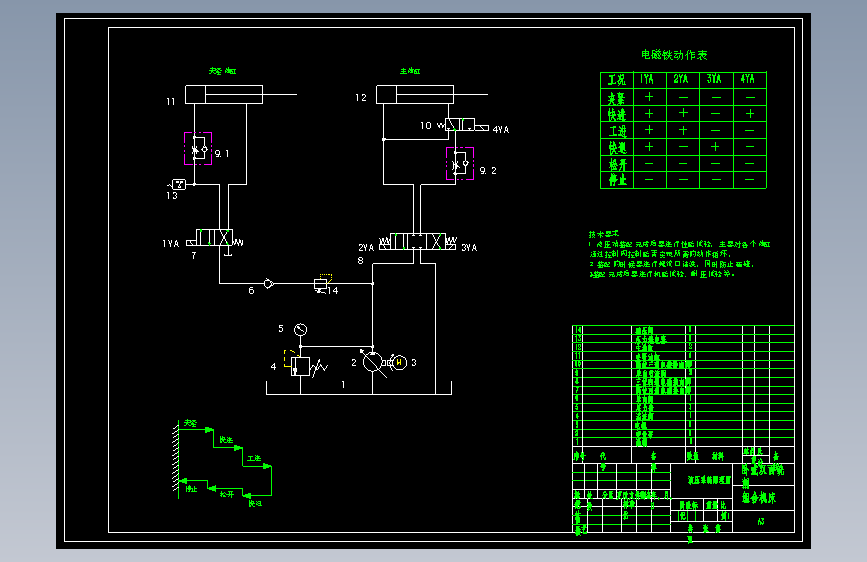

3	卧式双面铣削组合机床机电液控制液压系统原理图-A3.dwg	229.97K

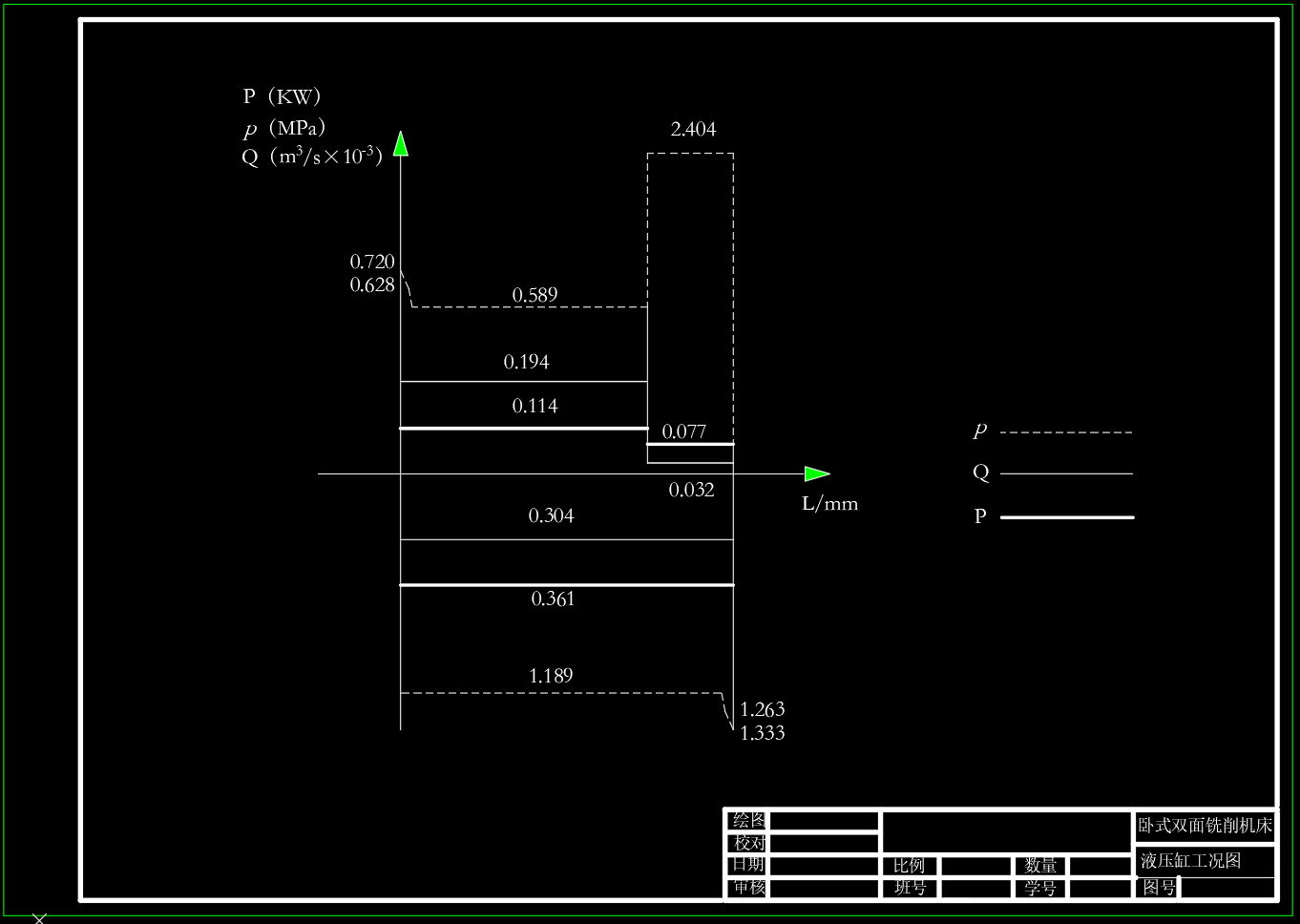

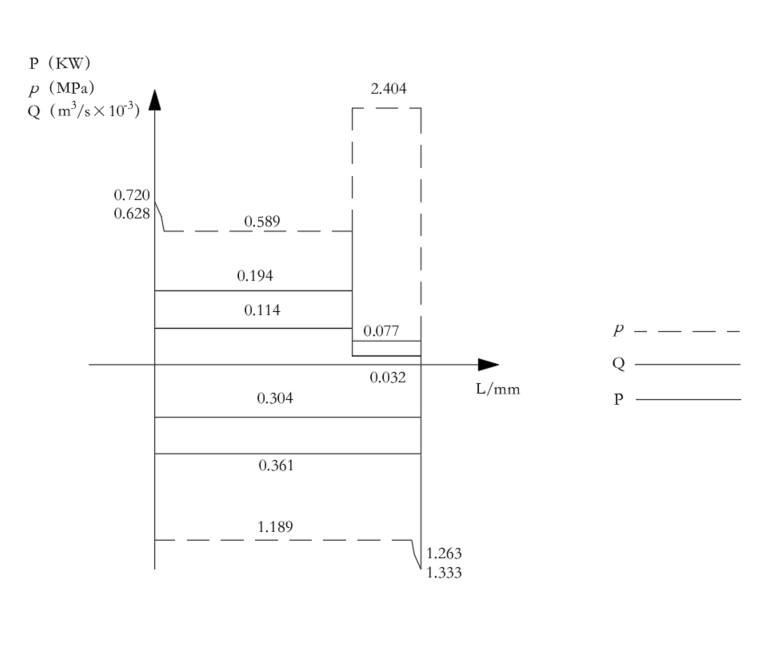

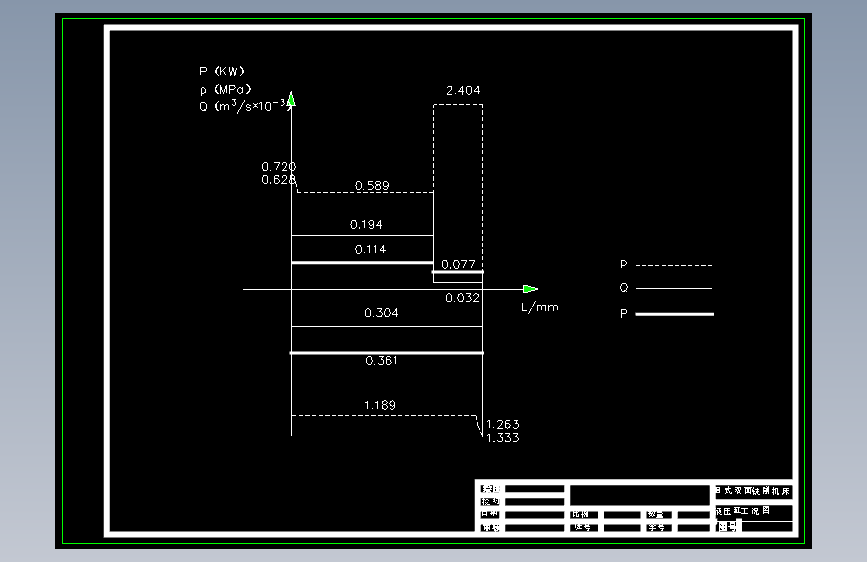

4	液压缸工况图-A3.dwg	183.99K

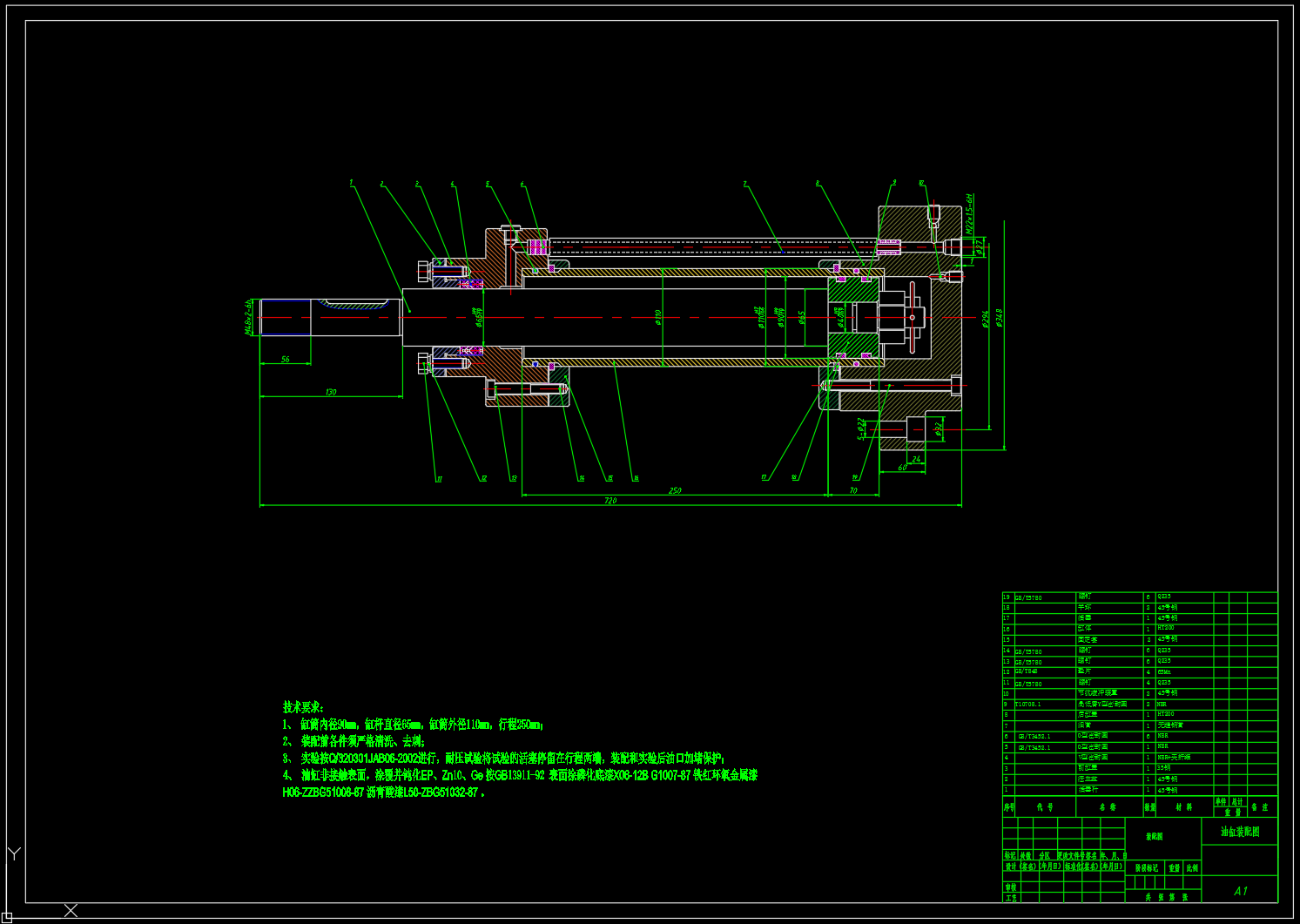

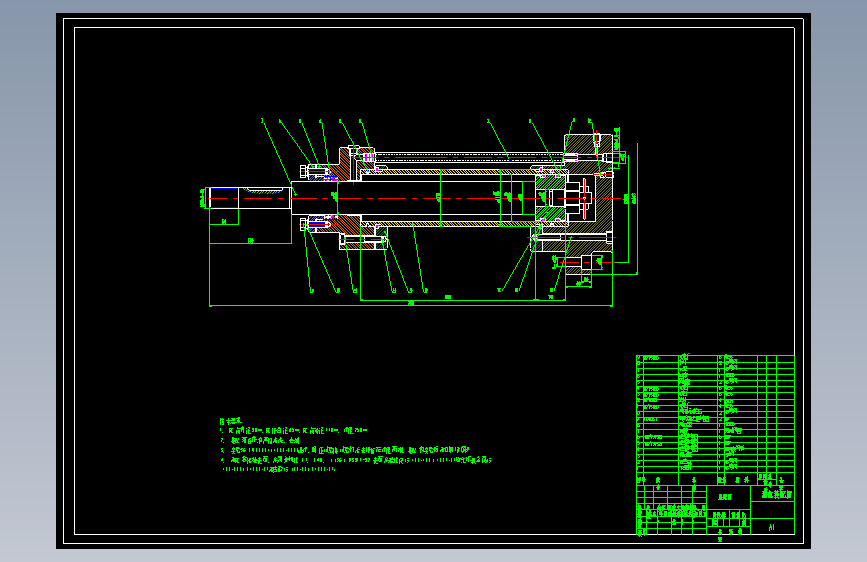

5	液压缸装配图-A1.dwg	172.66K

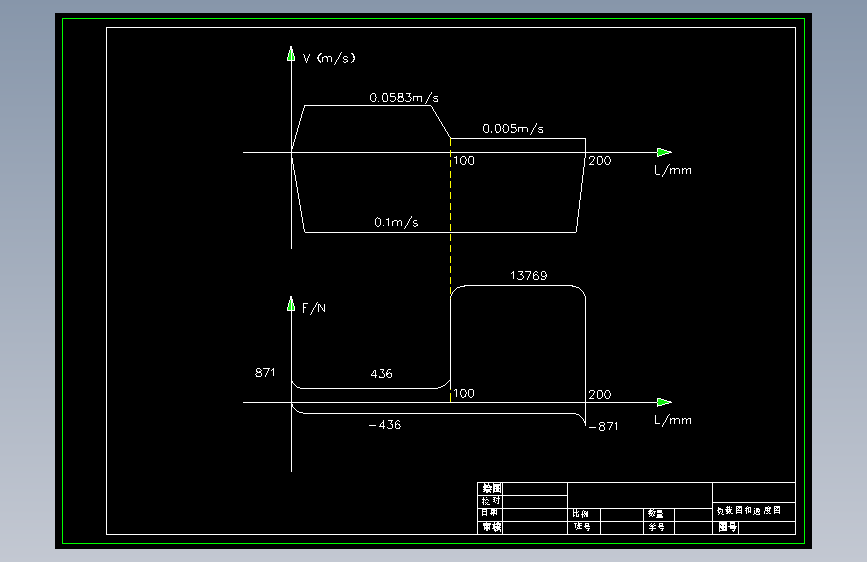

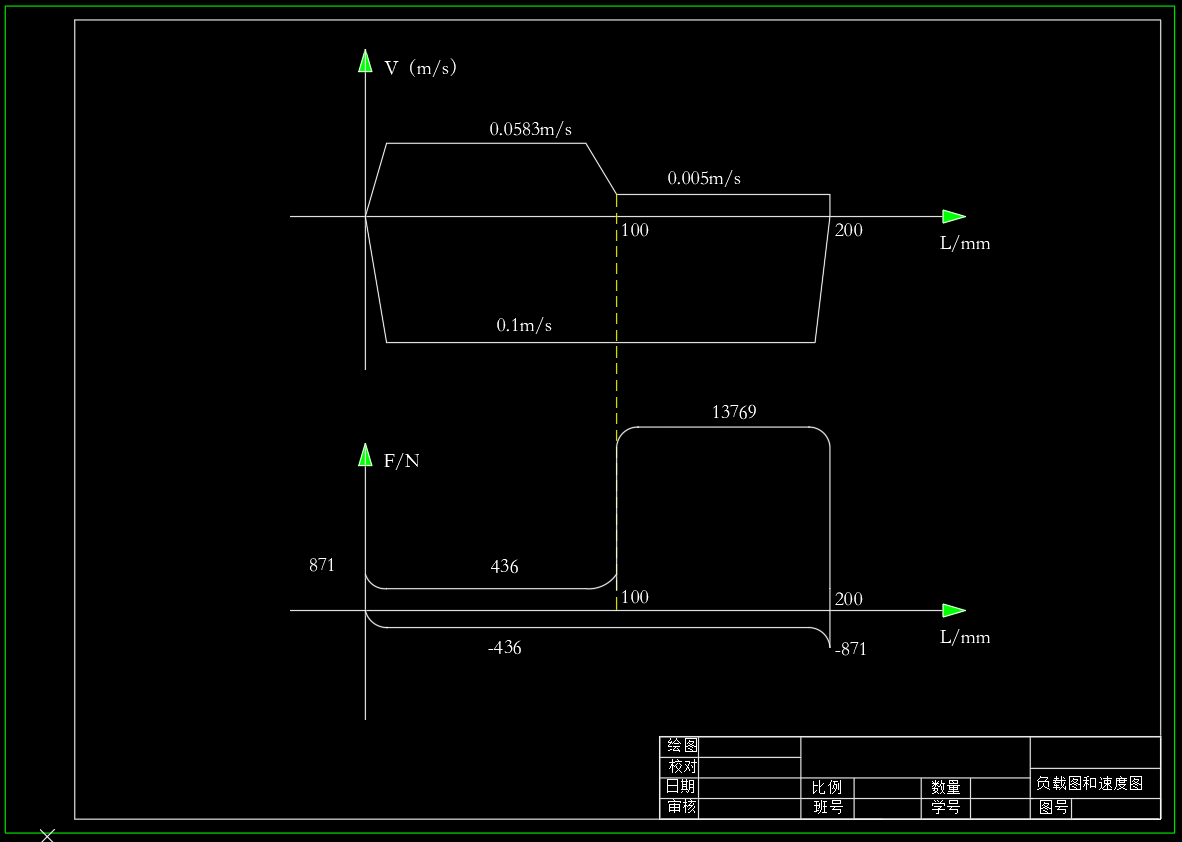

6	负载图和速度图-A3.dwg	176.92K
7	（说明书）卧式双面铣削组合机床机电液控制液压系统设计.doc	2.19M
8	图片1.png	29.88K
9	屏幕截图2024-09-16204834.png	28.97K
10	屏幕截图2024-09-16212342.png	28.38K
11	屏幕截图2024-09-16220342.png	88.80K
12	屏幕截图2024-09-19213802.png	44.82K
13	屏幕截图2024-09-20233456.png	65.53K
14	屏幕截图2024-09-20233527.png	33.70K
15	屏幕截图2024-09-20233602.png	121.24K
16	屏幕截图2024-09-20233620.png	41.82K
17	屏幕截图2024-09-20233656.png	169.14K
18	屏幕截图2024-09-20233721.png	20.87K
19	屏幕截图2024-09-20233736.png	21.66K

此图纸下载需要400金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 596

粉丝: 57

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg

文件大小：3.04M

所需金币：400

上传时间：2024-09-20 23:42:16

是否可编辑：可修改，包括参数

版本：AutoCAD 2018

标签

图纸简介

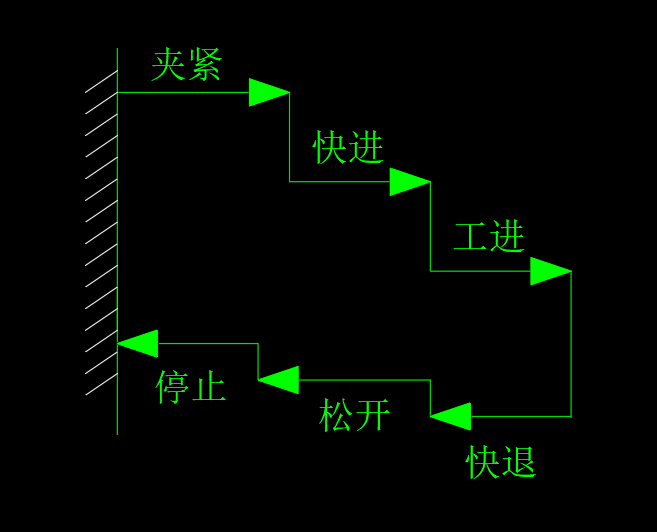

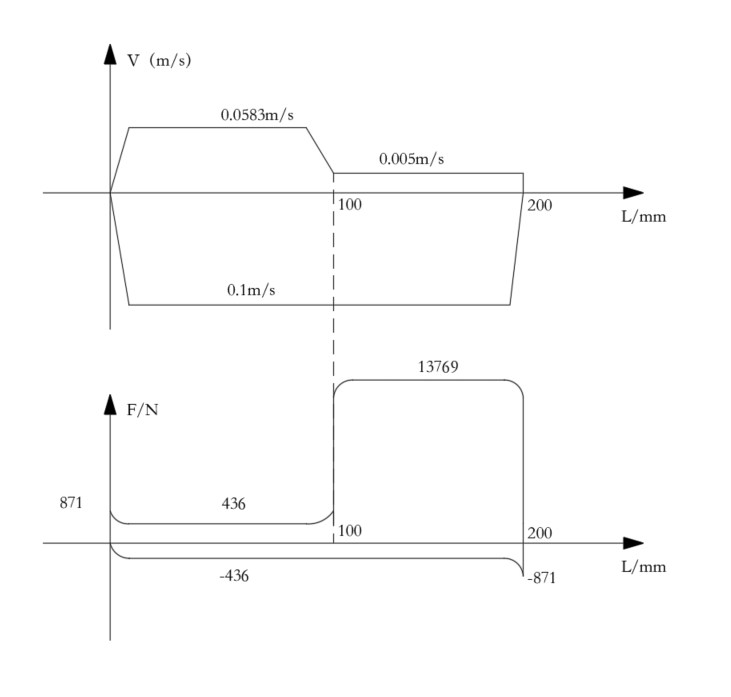

（1）实现功能：夹紧——快进——工进——快退——夹紧松开——停止的工作循环（2）基本参数：工作台移动部件的总质量为400kg（G=400×9.8=3920N），加、减速时间为0.2s，采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1，夹紧缸行程为30mm，夹紧力为800N。工作台快进行程为100mm，快进速度为3.5m/min=0.0583m/s，工作行程为200mm，工进速度为80-300mm/min=（0.00133-0.005）m/s，本设计取最快速度0.005m/s，轴向工作负载为12000N，快退速度为6m/min=0.1m/s，要求工作台运动平稳，夹紧力可调并保压。液压缸机械
