全套钢结构厂房结构图纸（ID:1593887）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17273259326563.zip | 810.25K |
| 2 | 全套钢结构厂房图纸.dwg | 919.75K |
此图纸下载需要45金币
立即下载
发布者
辛奇迹
创作: 2462
粉丝: 7
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：829.7KB
所需金币：45
上传时间：2024-09-26 12:45:33
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

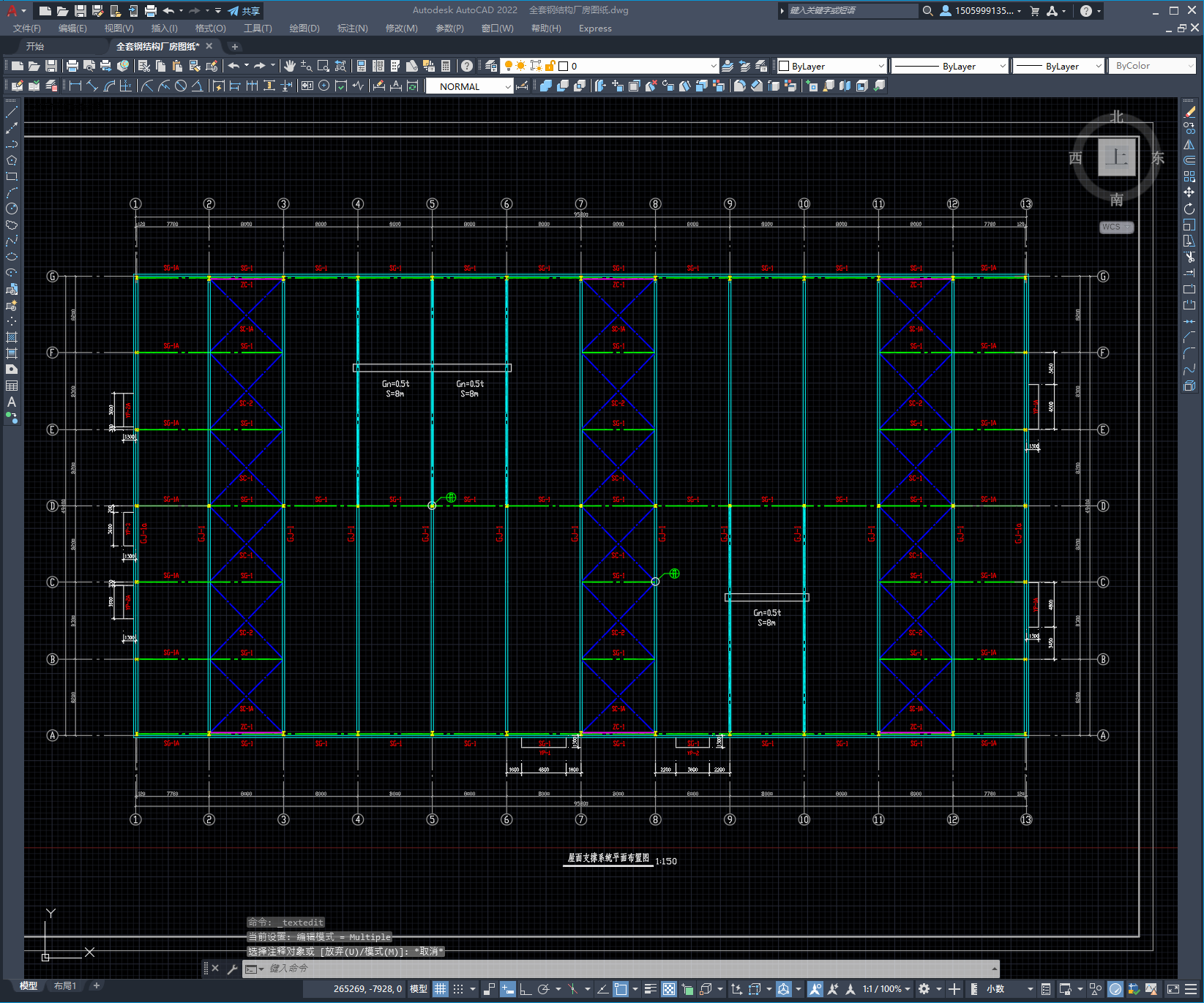

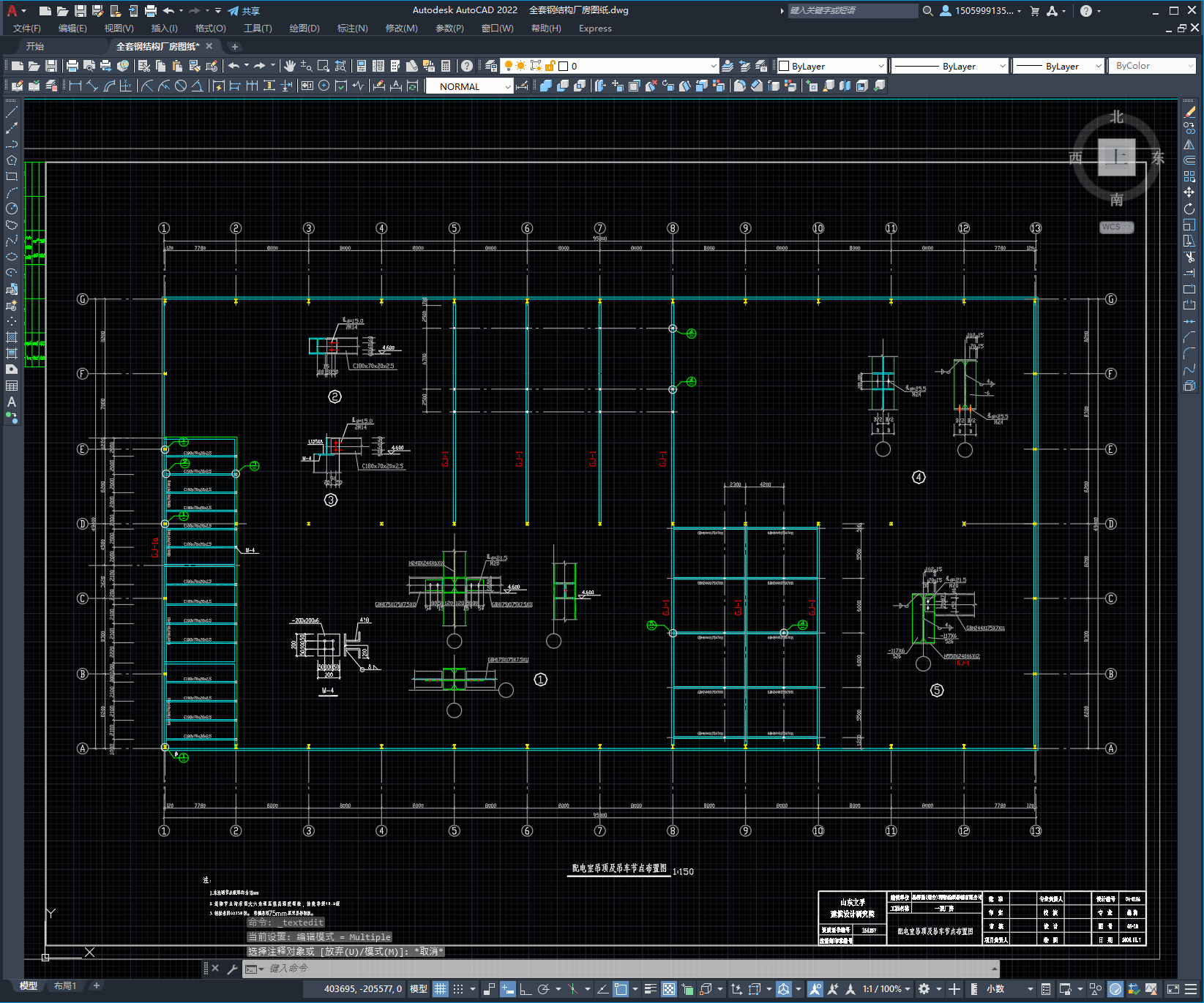

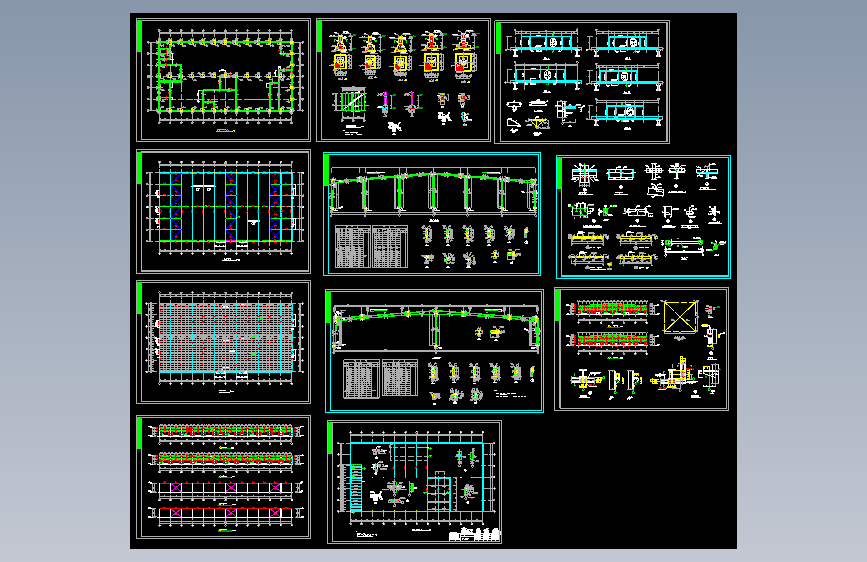

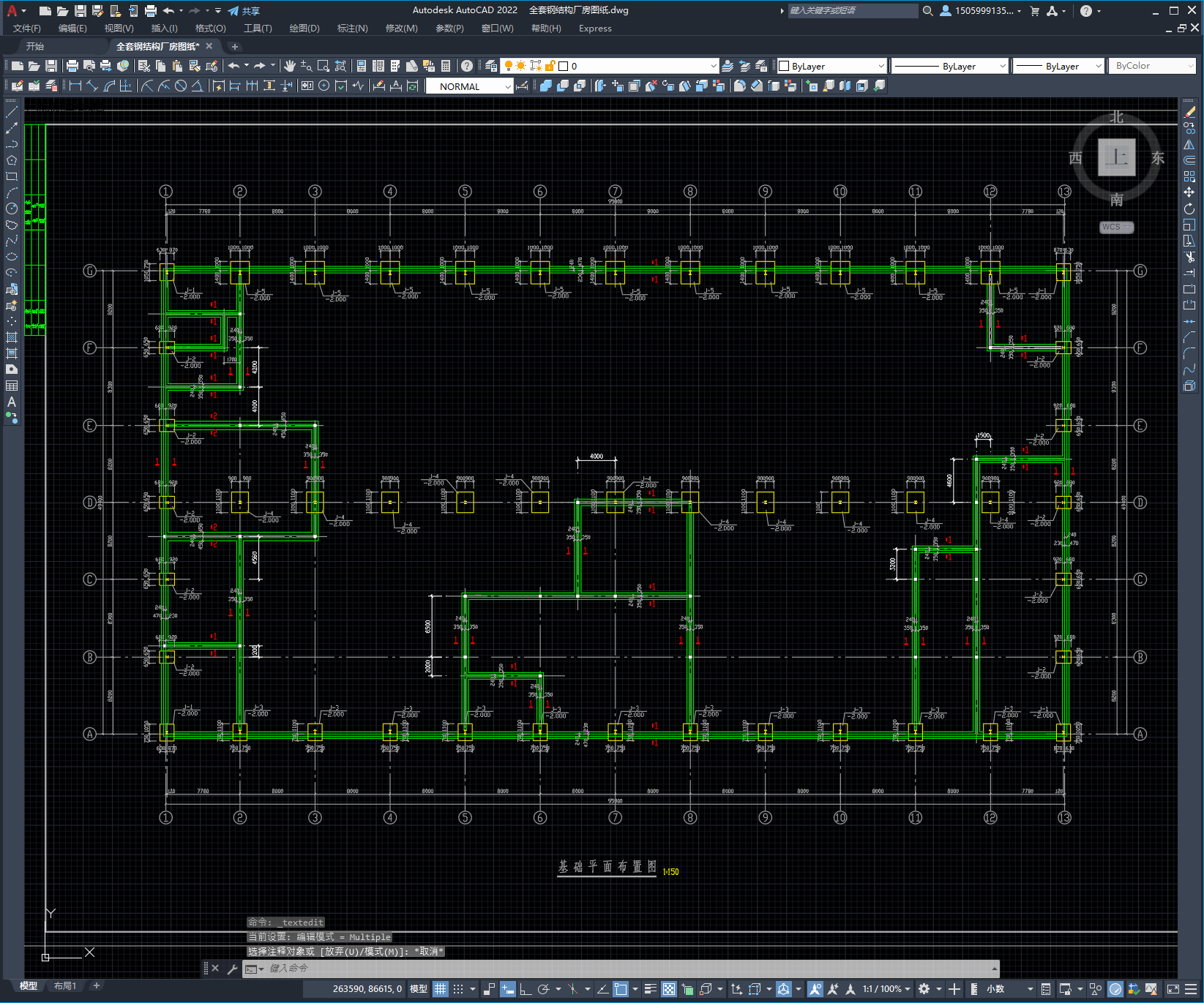

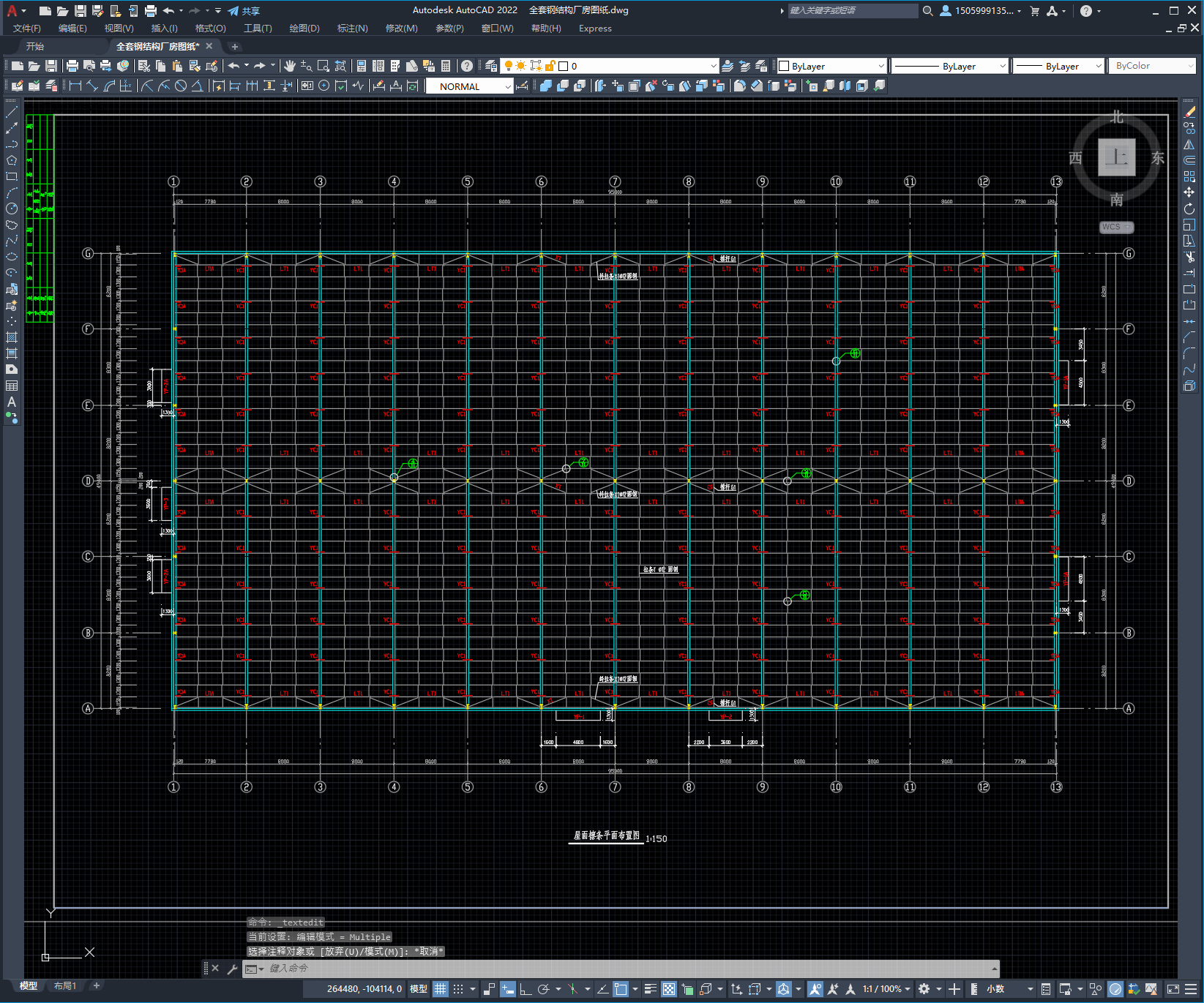

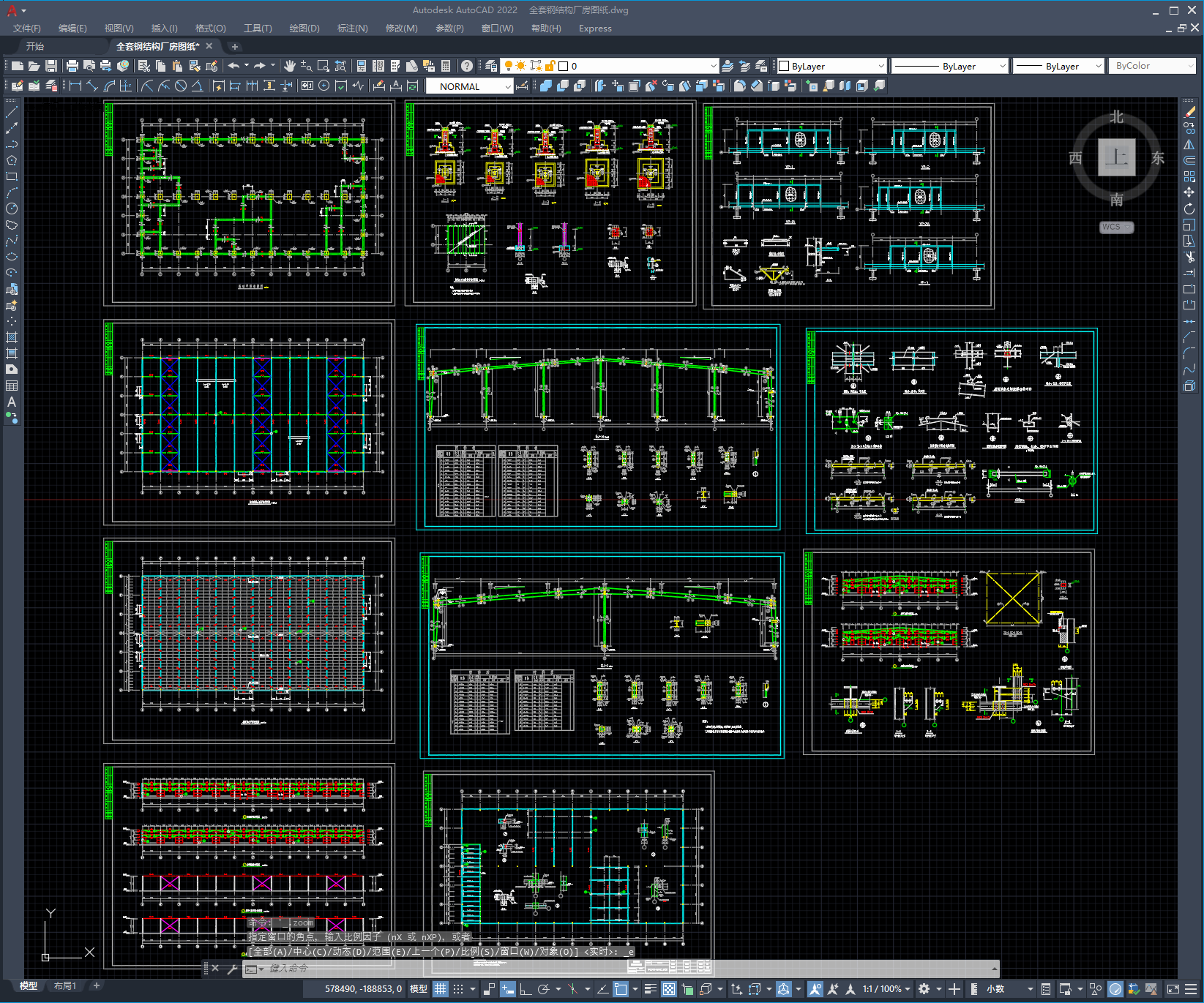

50米钢结构厂房施工图。0.5吨悬挂吊车，厂房跨度49.4米，柱距8米，单层，双坡屋面结构。图纸共11张，主要包括：基础平面布置图、屋面支撑系统平面布置图、屋面檩条平面布置图、墙檩布置图 、支撑系杆布置图 、配电室吊顶及吊车节点布置图、钢结详图、基础详图、支撑详图，YP-1详图等。
