某钢构厂房施工图纸（ID:1596502）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17274987184739.zip | 1.48M |
| 2 | 某钢构公司厂房施工图.dwg | 4.15M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.51M
所需金币：50
上传时间：2024-09-28 12:45:19
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介

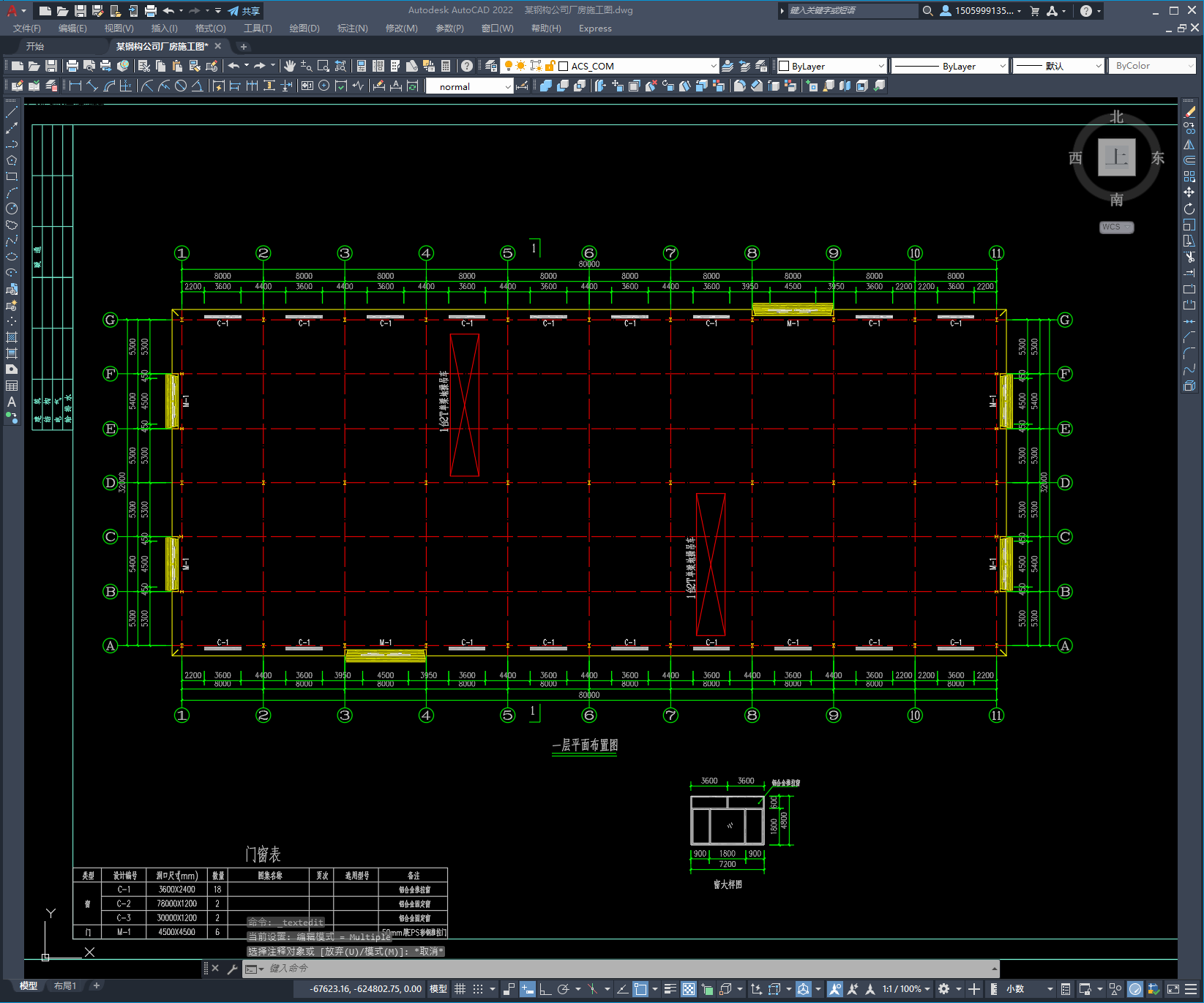

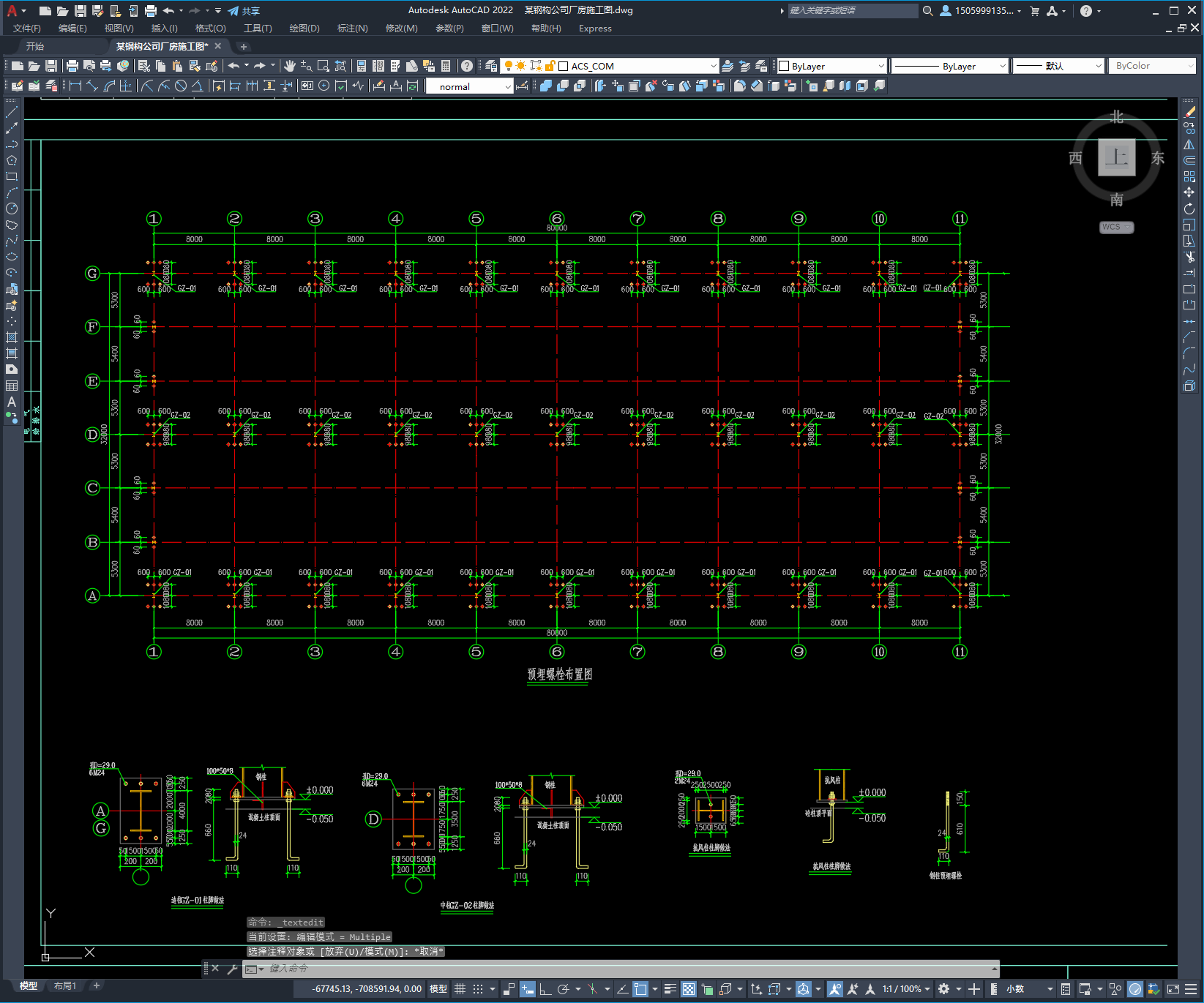

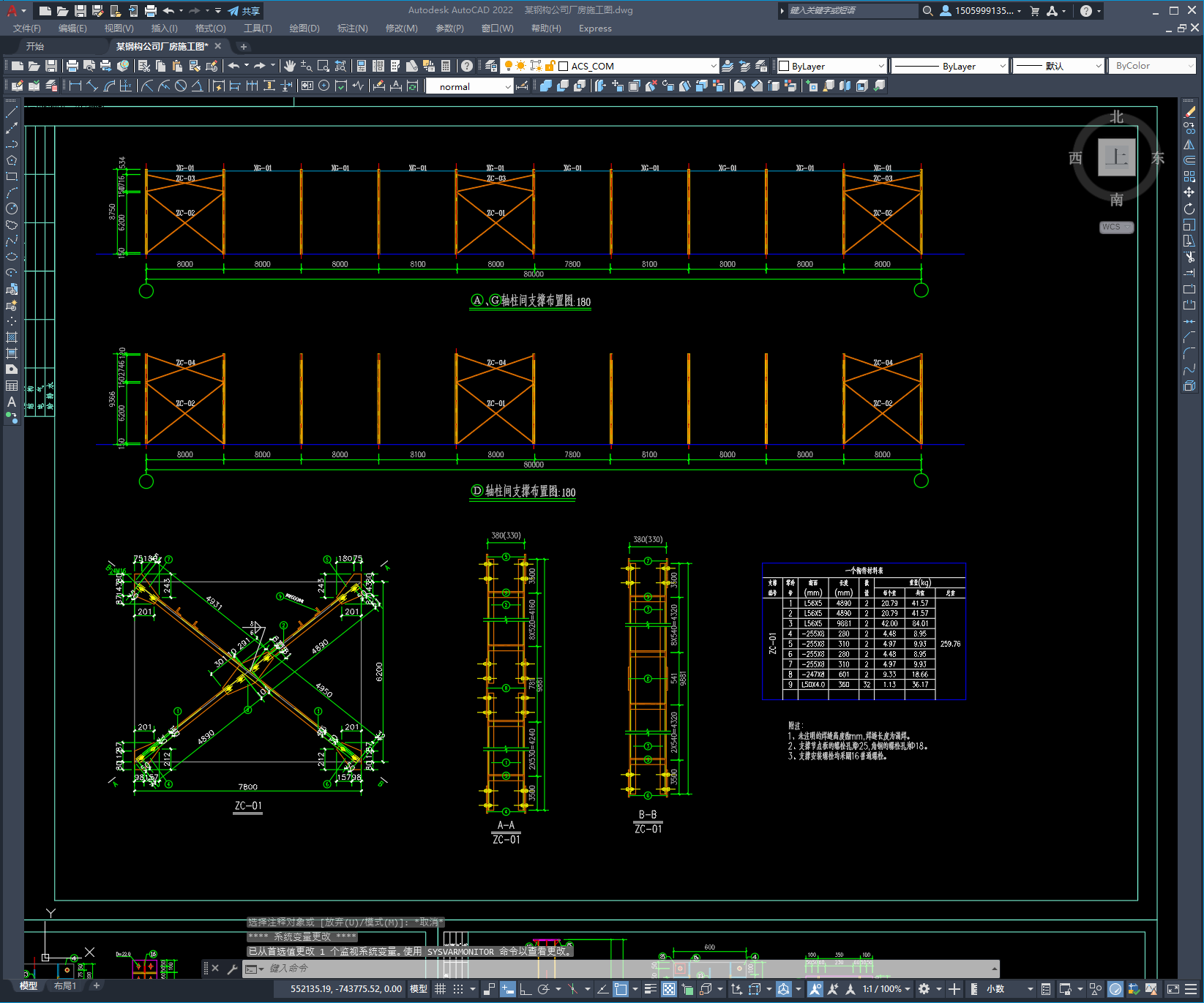

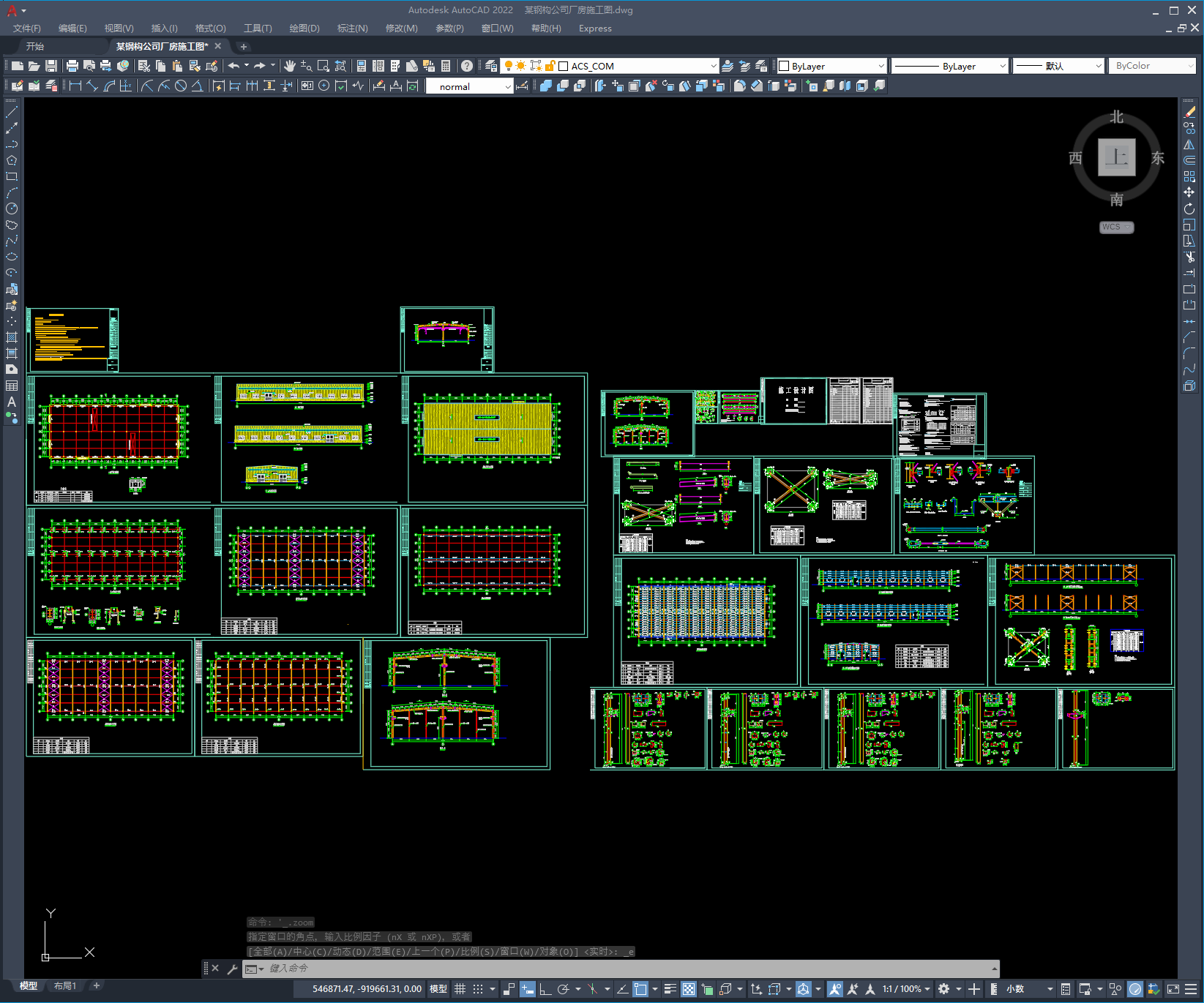

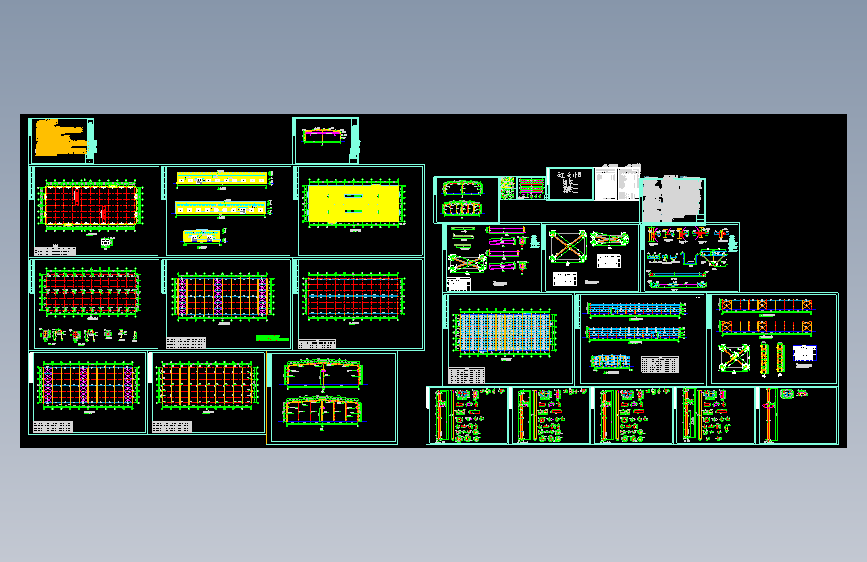

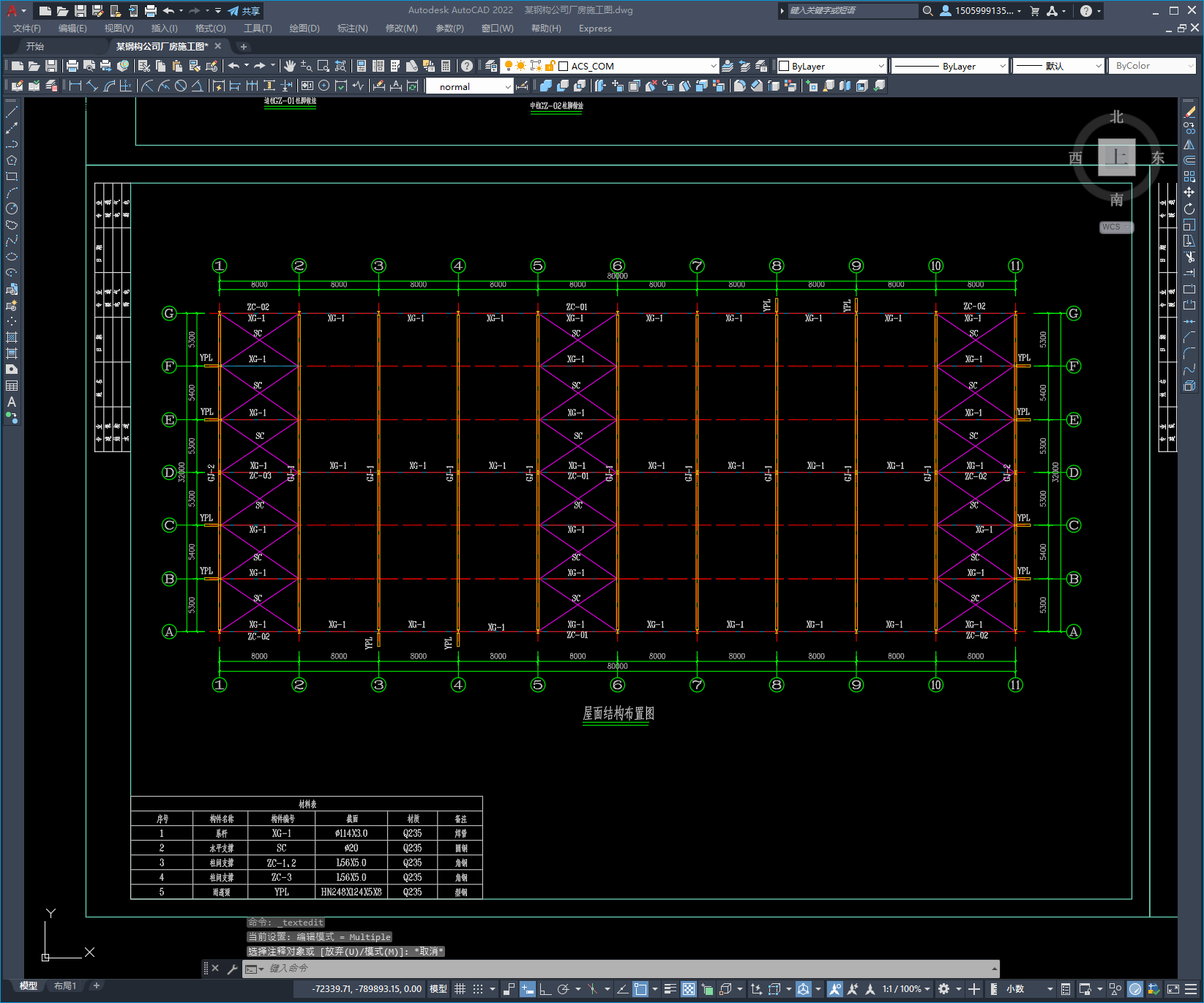

本工程为铁合金生产车间，基本柱距8米，单跨，跨度16*2米，总长80米，宽32米（轴线）。单层门式刚架，每跨设2单梁吊车一台。建筑面积2640平方米。结构形式为钢柱、钢梁、单层彩钢屋面、1.5米高矮墙(贴外墙面砖)上彩钢板维护。图纸共27张，包括：建筑设计总说明、一层平面图、屋面平面布置图、立面图、剖面图、钢结构设计总说明、预埋螺栓布置图、结构布置图；钢柱、吊车梁平面布置图；钢架详图；梁柱、柱脚节点详图；吊车详图；屋面檩条布置图；墙面檩布置图；柱间支撑布置图；次构件详图；雨篷详图等。
