一款房车升顶帐篷X型剪刀支撑
(ID:1604876)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | GB╱T12618.3-2006[开口型平圆头抽芯铆钉12级4.8×16]-6.5mm装配.sldprt | 128.42K |
| 2 | GB╱T41-2016[1型六角螺母C级M10].sldprt | 132.20K |
| 3 | GB╱T70.1-2008[内六角圆柱头螺钉M6×20].sldprt | 150.59K |
| 4 | GB╱T70.3-2008[内六角沉头螺钉M8×25].sldprt | 134.72K |
| 5 | GB╱T819.1-2016[十字槽沉头螺钉M5×10].sldprt | 397.53K |
| 6 | GB╱T889.1-2015[1型非金属嵌件六角锁紧螺母M8].sldprt | 168.72K |
| 7 | GB╱T95-2002[平垫圈C级8].sldprt | 67.91K |
| 8 | X1.SLDASM | 125.17K |
| 9 | X1.SLDPRT | 151.01K |
| 10 | X1加强板.SLDPRT | 211.87K |
| 11 | X2.SLDASM | 182.30K |
| 12 | X2.SLDPRT | 240.80K |
| 13 | X2侧加强板.SLDPRT | 252.28K |
| 14 | X2加强板.SLDPRT | 208.35K |
| 15 | X2小加强板.SLDPRT | 204.12K |
| 16 | X架中定位套.SLDPRT | 113.61K |
| 17 | φ8轴套.SLDPRT | 87.19K |
| 18 | 主X架.SLDASM | 1.63M |
| 19 | 主X架上导轨.SLDPRT | 252.78K |
| 20 | 主X架上导轨固定端铰接件.SLDPRT | 142.08K |
| 21 | 主X架下导轨.SLDASM | 517.34K |
| 22 | 主X架下导轨.SLDPRT | 270.72K |
| 23 | 主X架下导轨固定端铰接件.SLDPRT | 149.60K |
| 24 | 主X架固定板.SLDPRT | 119.40K |
| 25 | 主X架导轨移动端铰接件.SLDPRT | 109.35K |
| 26 | 主X架滑块.SLDASM | 214.81K |
| 27 | 主X架滑块.SLDPRT | 219.31K |
| 28 | 主X架滑块轴套.SLDPRT | 182.97K |
| 29 | 主X架顶导轨.SLDASM | 485.08K |
| 30 | 六角头螺栓M10x75(丝长10).SLDPRT | 120.47K |
| 31 | 双头螺柱M8x95(丝长10).SLDPRT | 103.56K |
| 32 | 塞打螺丝φ8x12xM6.sldprt | 168.60K |
| 33 | 塞打螺丝φ8x6xM6.sldprt | 175.71K |
| 34 | 微信图片_20241004090739.png | 288.11K |
| 35 | 微信图片_20241004090759.png | 56.42K |
| 36 | 微信图片_20241004090803.png | 60.11K |
| 37 | 微信图片_20241004090806.png | 46.31K |
| 38 | 微信图片_20241004090809.png | 89.92K |
| 39 | 推杆定位套.SLDPRT | 96.19K |
| 40 | 支撑块.SLDPRT | 111.18K |
| 41 | 新建文本文档.txt | 250B |
| 42 | 气弹簧12x22x300-860N.SLDASM | 483.16K |
| 43 | 气弹簧垫圈.SLDPRT | 95.31K |
| 44 | 气弹簧尼龙头.SLDPRT | 331.87K |
| 45 | 气弹簧螺钉M8x15.SLDPRT | 187.63K |
| 46 | 气弹簧螺钉M8x20.SLDPRT | 186.94K |
| 47 | 气缸12x22x300-860N.SLDPRT | 201.24K |
| 48 | 活塞12x22x300-860N.SLDPRT | 106.31K |
| 49 | 移动端动组件.SLDASM | 229.34K |
| 50 | 移动端组件定位套.SLDPRT | 79.79K |
| 51 | 笔式撑杆1ANT-52.SLDPRT | 196.38K |
| 52 | 笔式撑杆2ANT-52.SLDPRT | 145.81K |
| 53 | 笔式撑杆ANT-52.SLDASM | 218.32K |
此图纸下载需要50金币
立即下载
模型信息
图纸ID:1604876
图纸格式:sldprt,sldasm
文件大小:10.64M
所需金币:50
上传时间:2024-10-04 09:22:20
是否可编辑:可修改,包括参数
软件版本:SOLIDWORKS 2022
标签
房车升顶帐篷支撑
X支架
剪刀支撑
图纸简介

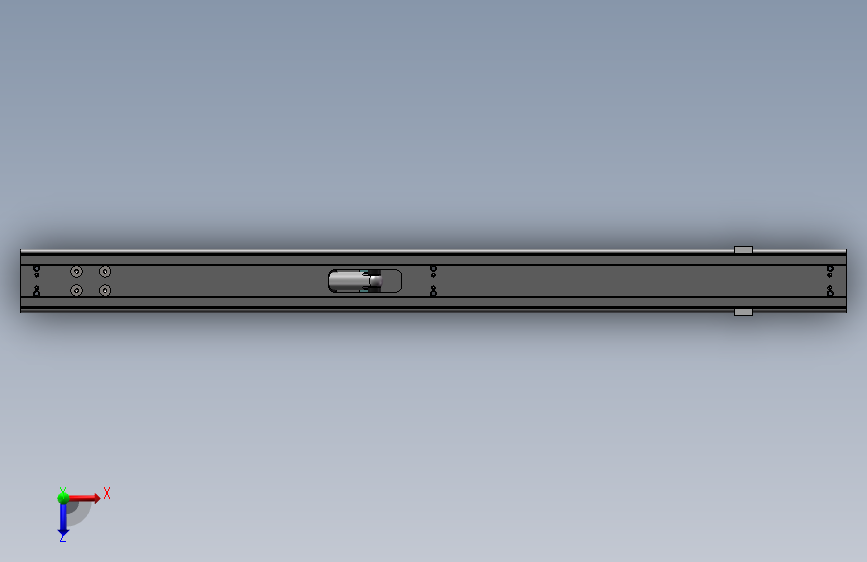

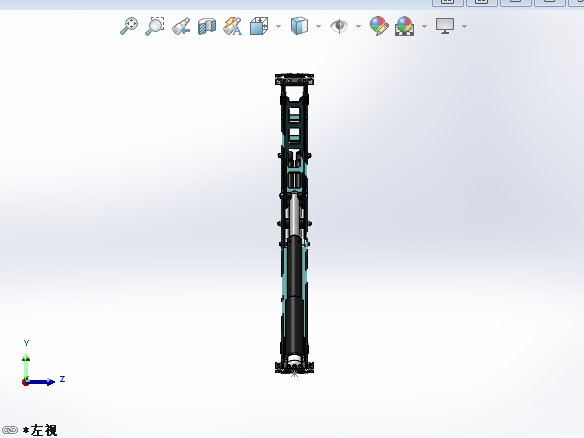

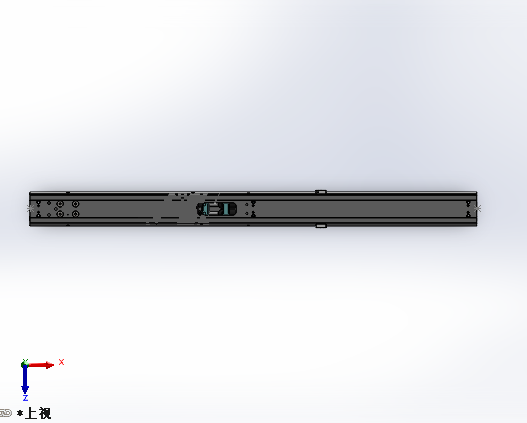

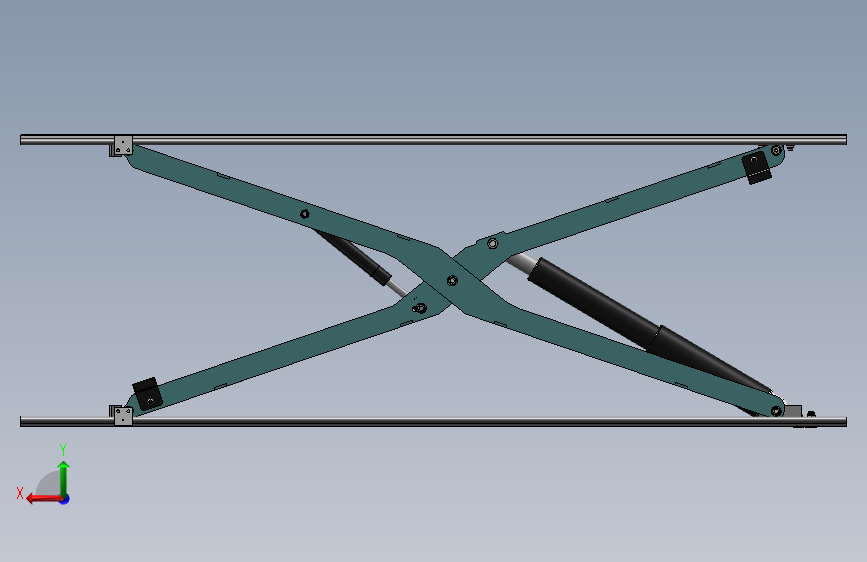

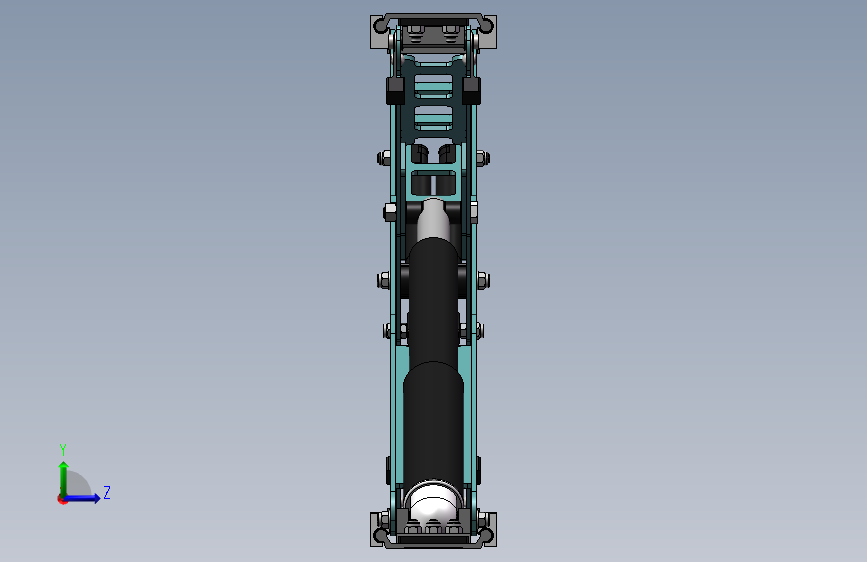

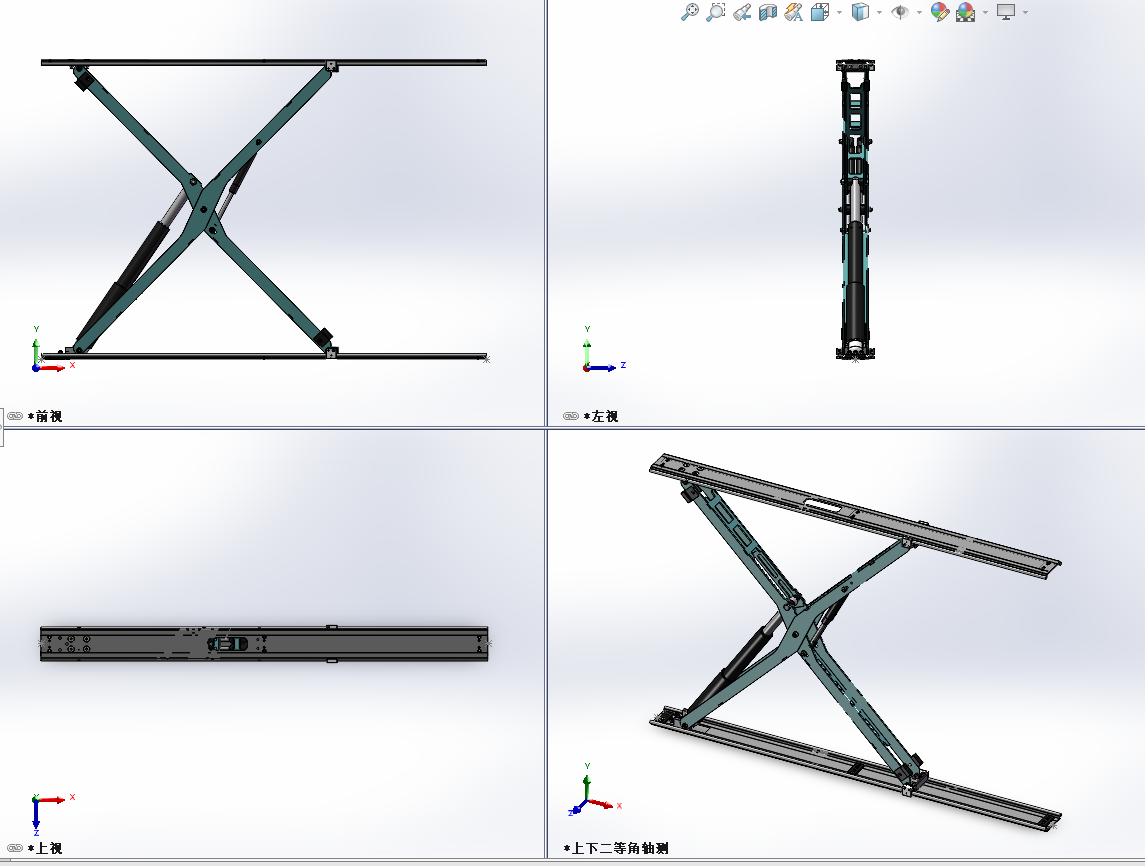

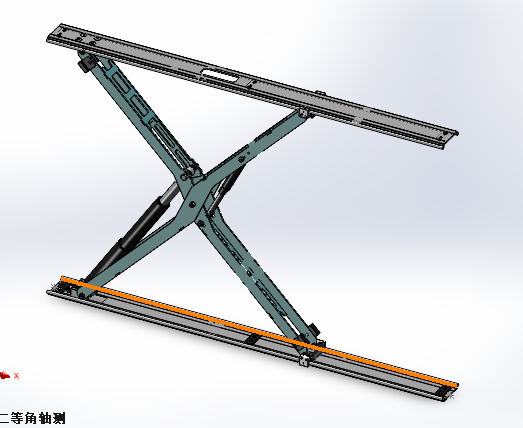

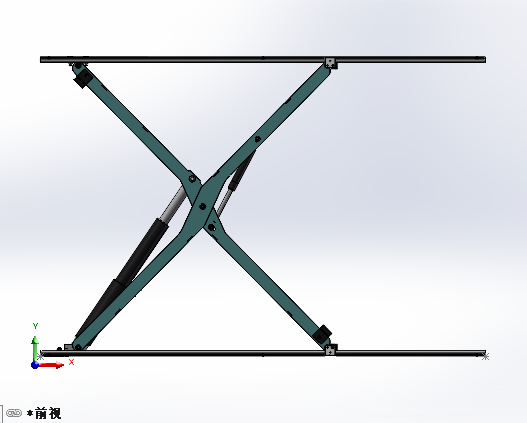

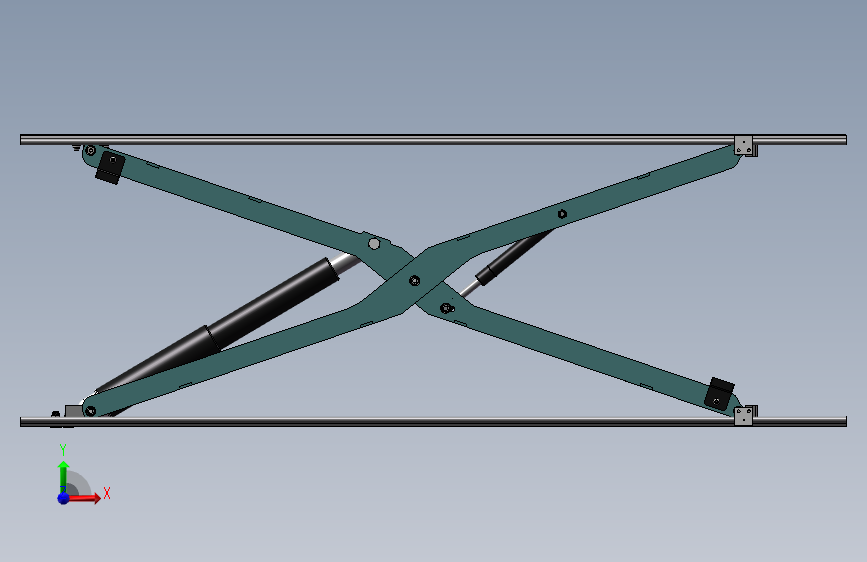

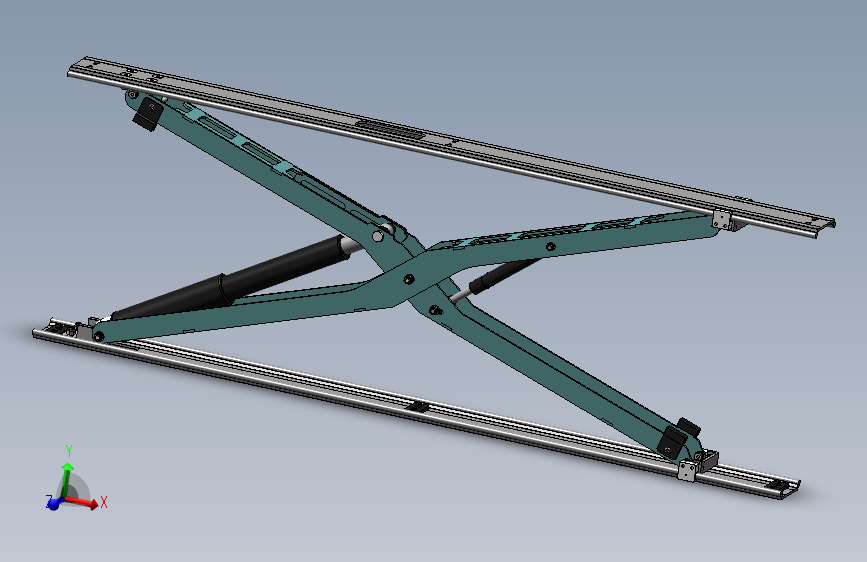

图为房车升顶帐篷用X型剪刀支撑,采用X型剪刀架升顶机构,上下轨道采用铝合金型材,传动部件间隙小,对位精度好,结构强度高,综合成本低;电动推杆中置,节约安装空间,操控方便灵活;产品顶升高度880mm,封闭高度110mm,结构更薄,适合各类房车作为升顶帐篷支撑使用。
