CA6140车床杠杆[831009] 加工工艺和铣30右面夹具设计-即φ25mm孔下表面-版本2（ID:1613075）

机械设备 / 机加工设备 / CA6140车床杠杆[831009] 加工工艺和铣30右面夹具设计-即φ25mm孔下表面-版本2

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17285841118508.zip	1.25M
2	制定CA6140C车床杠杆的加工工艺，设计铣端面夹具说明书.doc	452.50K

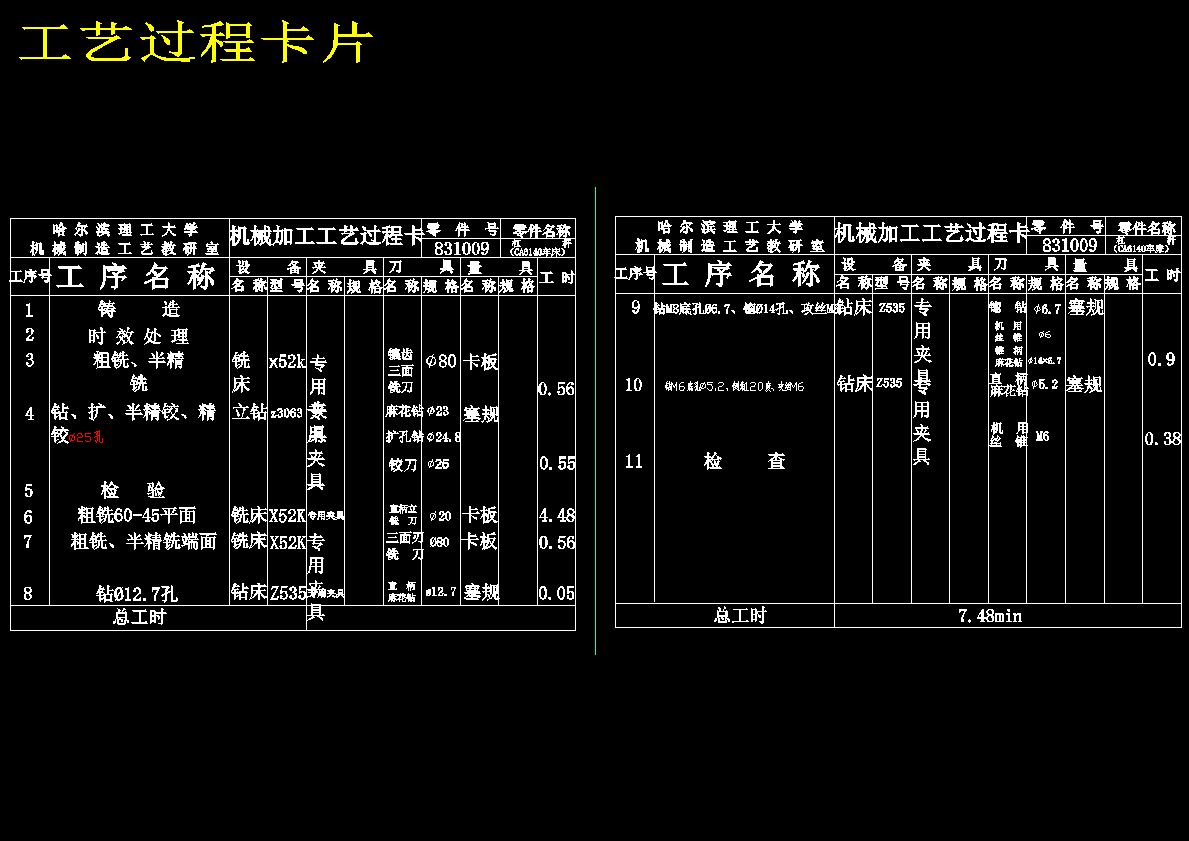

3	工艺过程卡片.dwg	292.43K
4	工艺过程卡片.png	30.26K

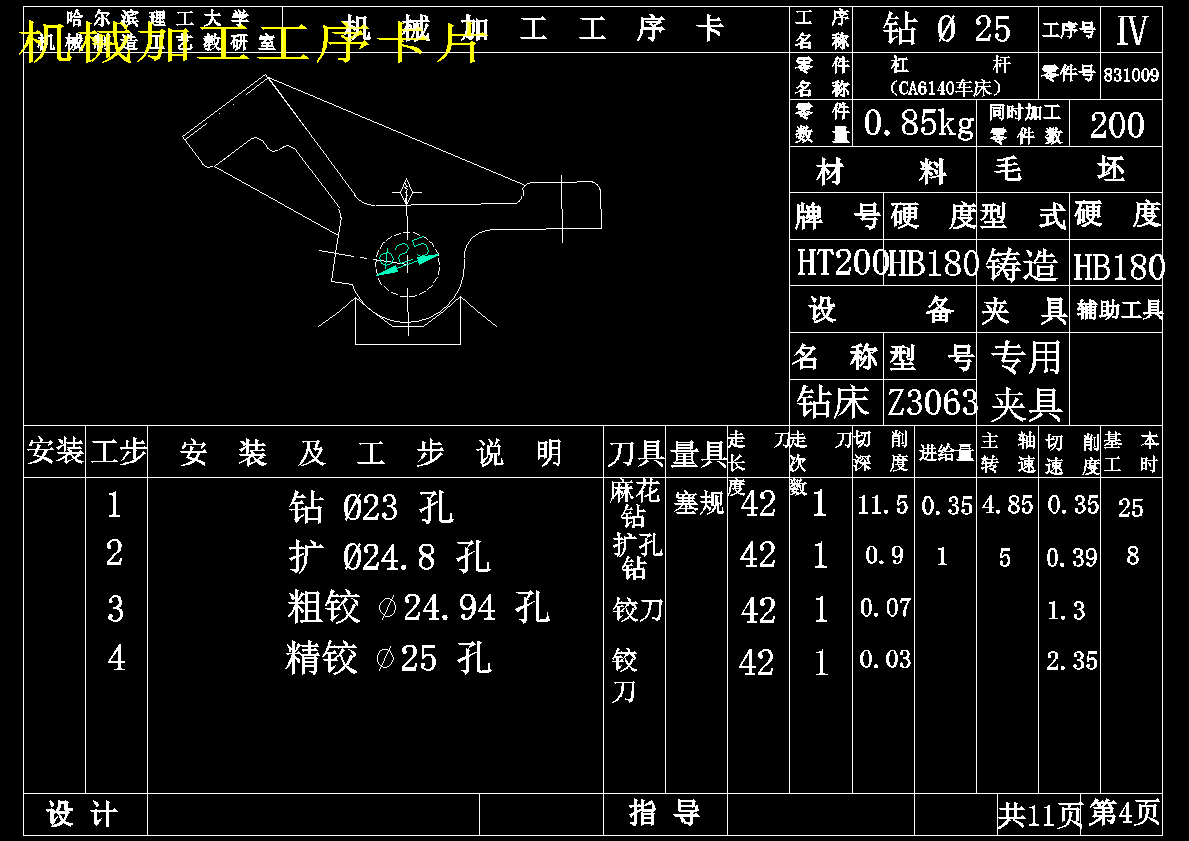

5	机械加工工序卡.doc	445.50K
6	机械加工工序卡片.dwg	292.75K
7	机械加工工序卡片.png	36.51K
8	机械加工工艺过程卡.doc	44.50K

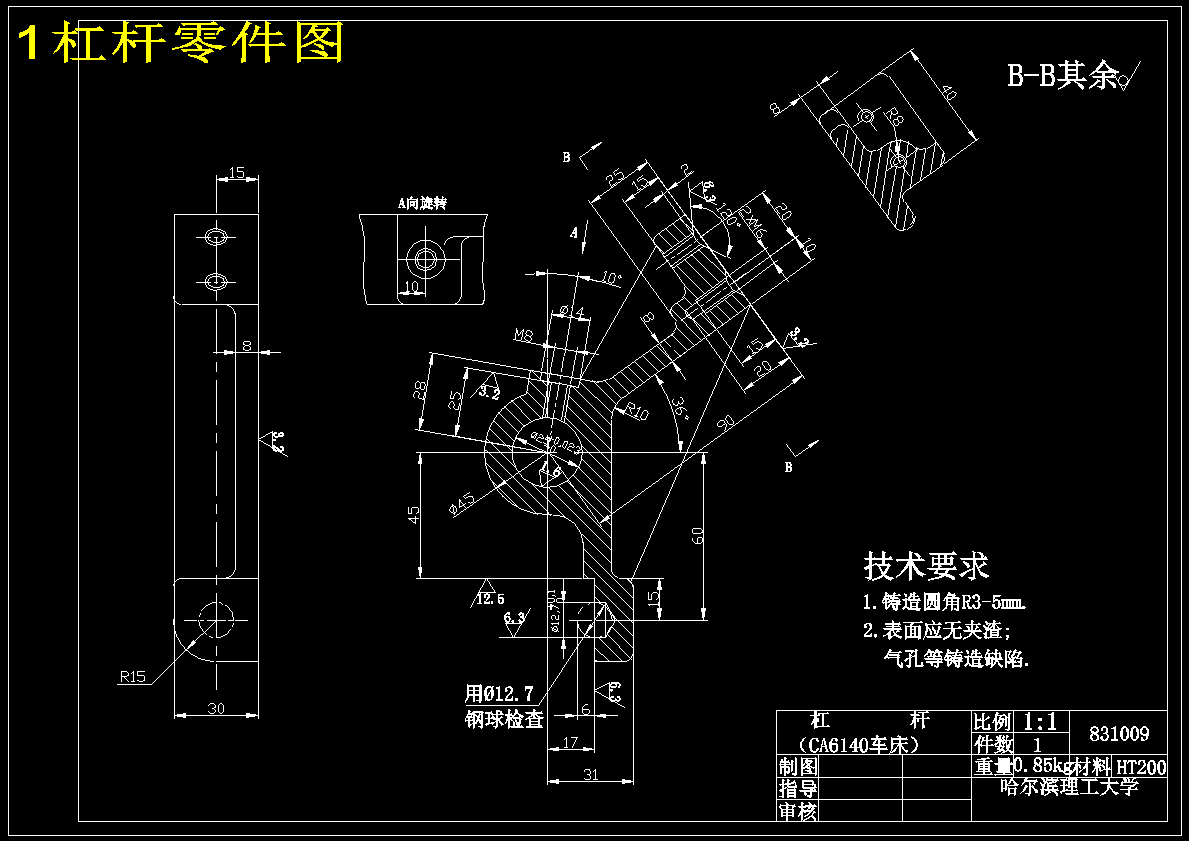

9	1杠杆零件图.dwg	318.42K
10	1杠杆零件图.png	33.91K

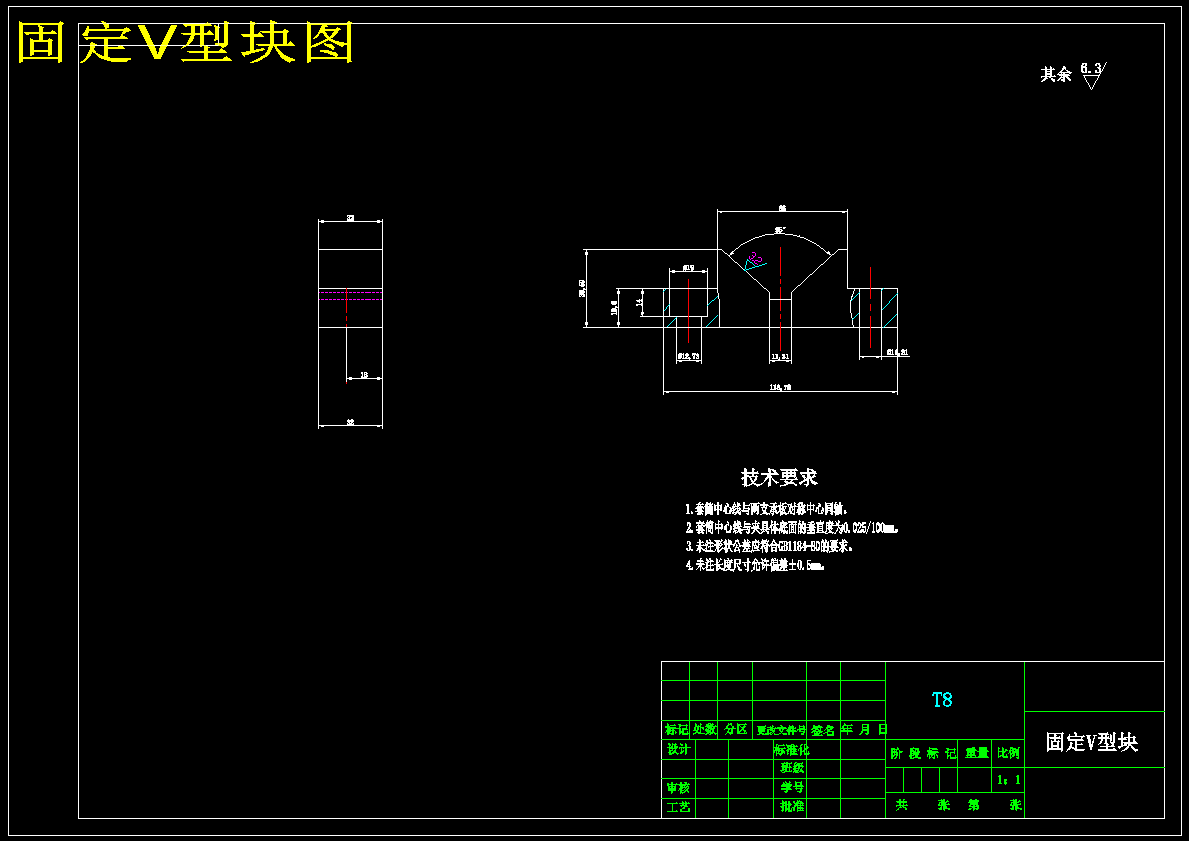

11	固定V型块图.dwg	288.43K
12	固定V型块图.png	15.50K

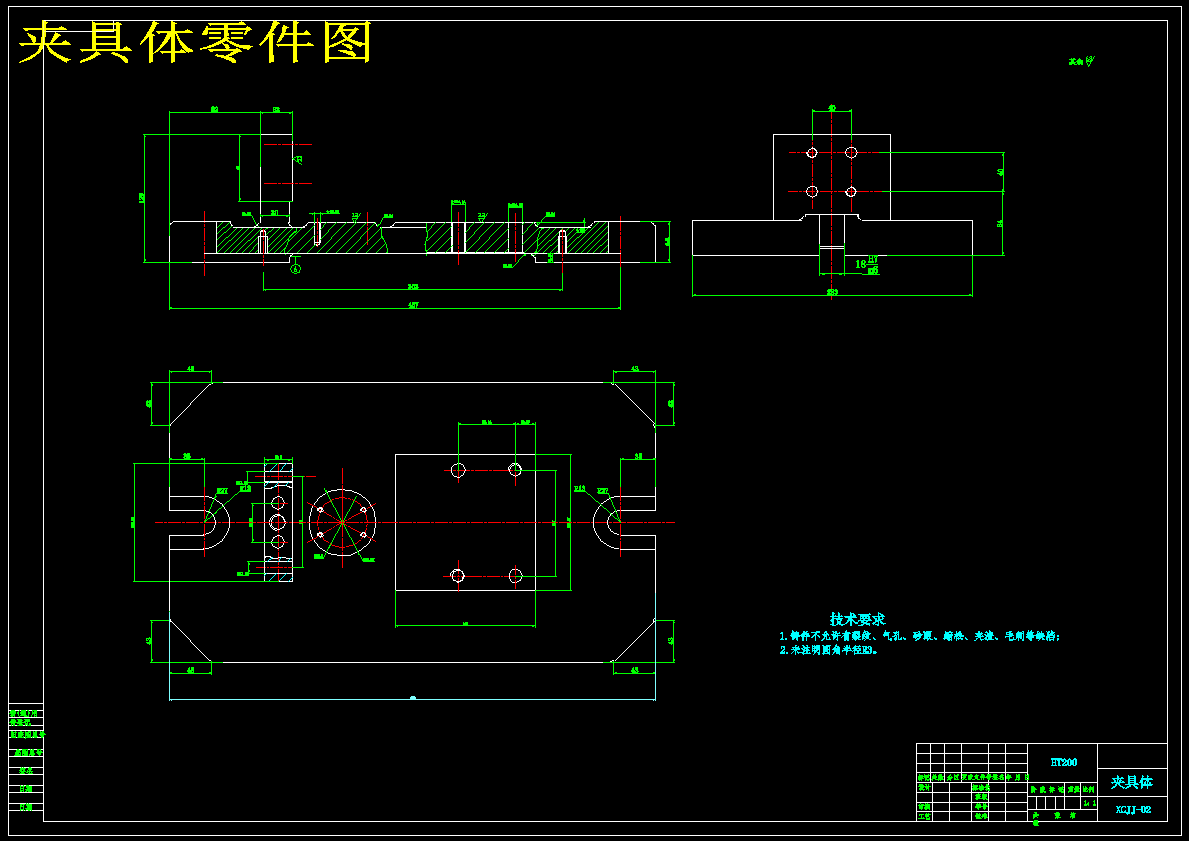

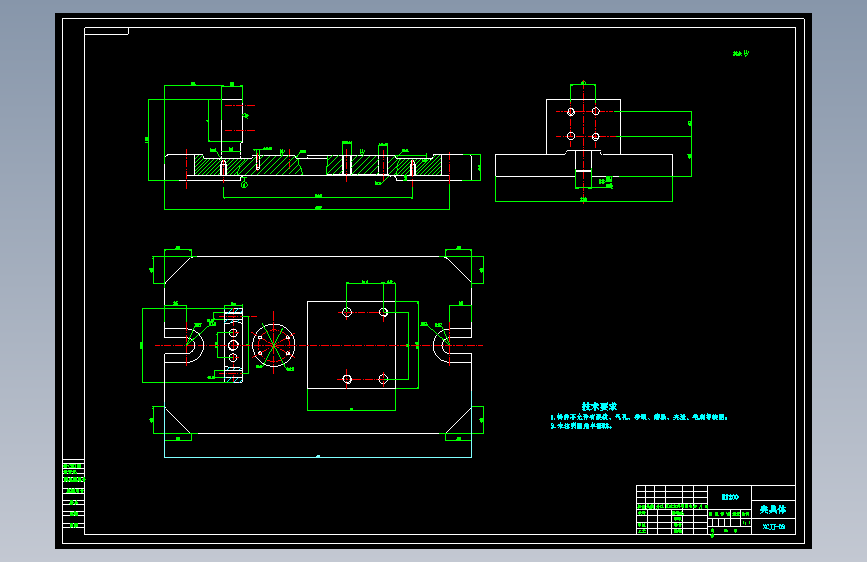

13	夹具体零件图.dwg	320.72K
14	夹具体零件图.png	20.16K

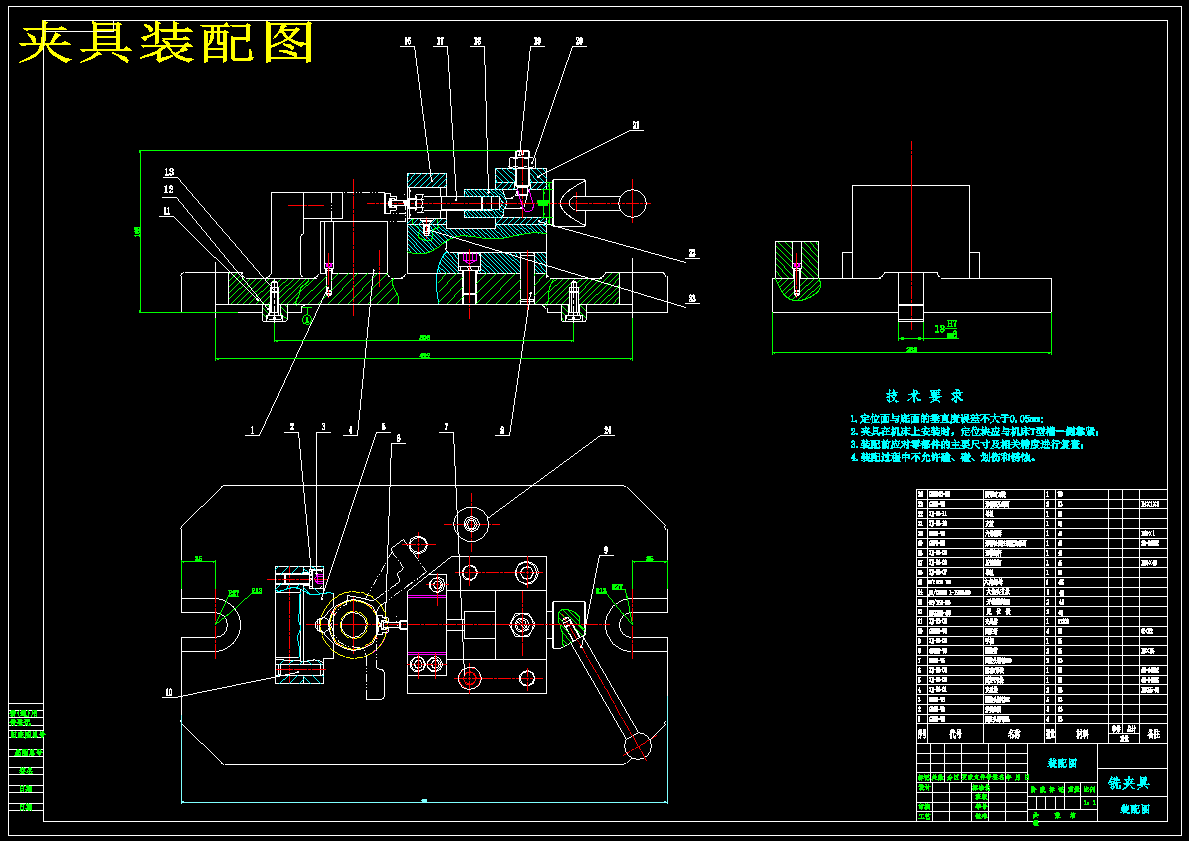

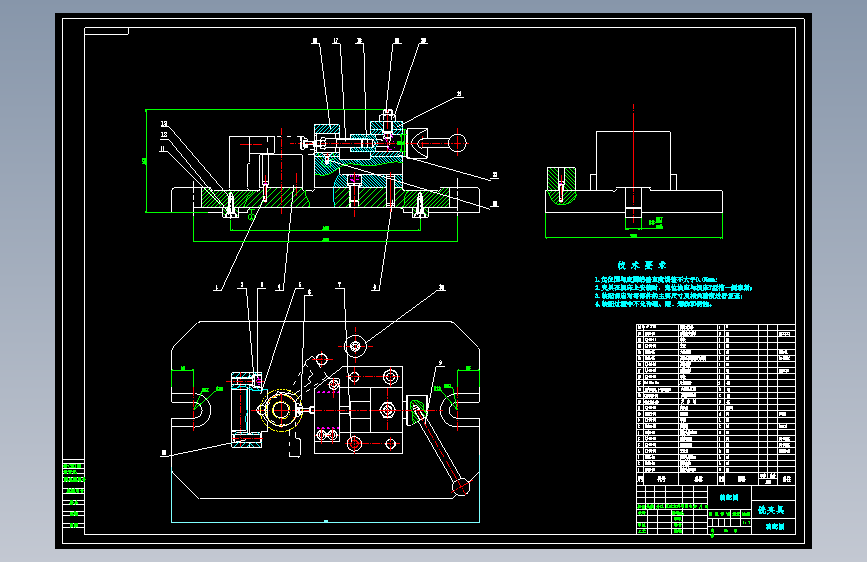

15	夹具装配图.dwg	349.17K
16	夹具装配图.png	36.39K

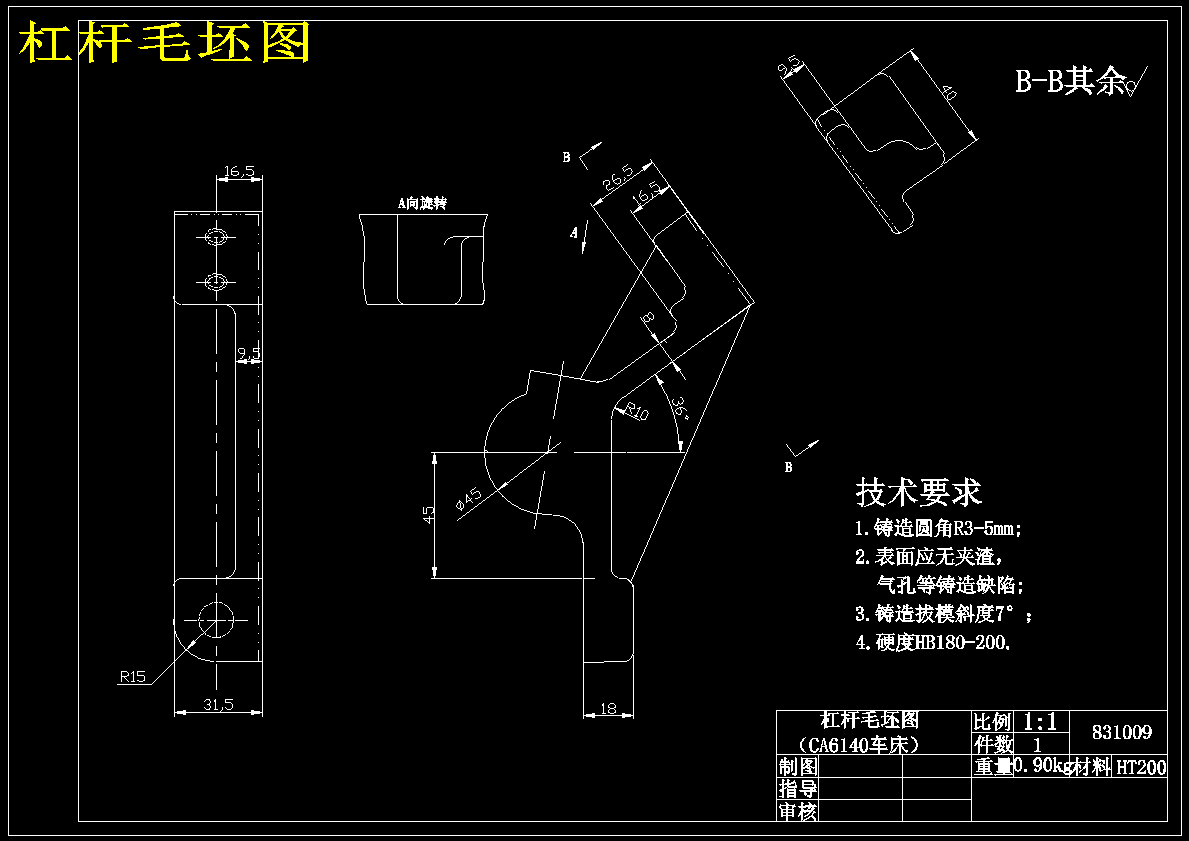

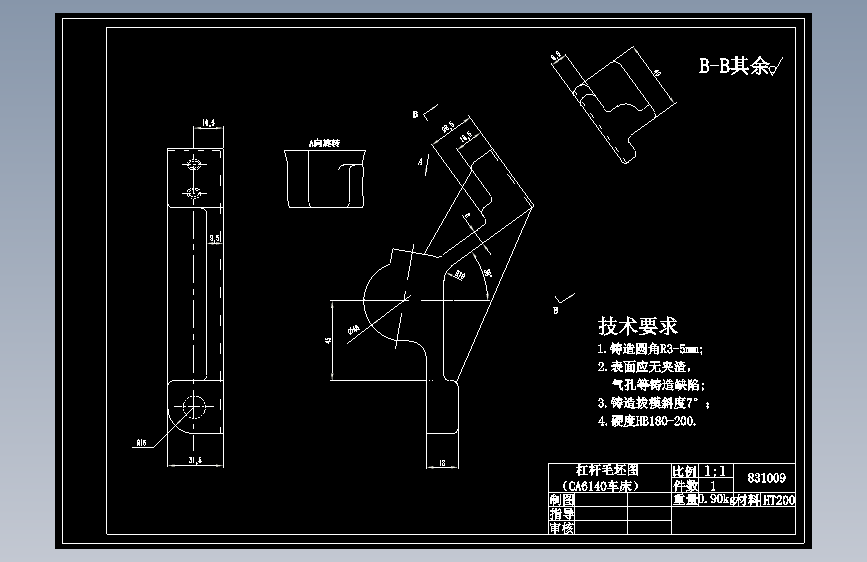

17	杠杆毛坯图.dwg	299.32K
18	杠杆毛坯图.png	23.11K

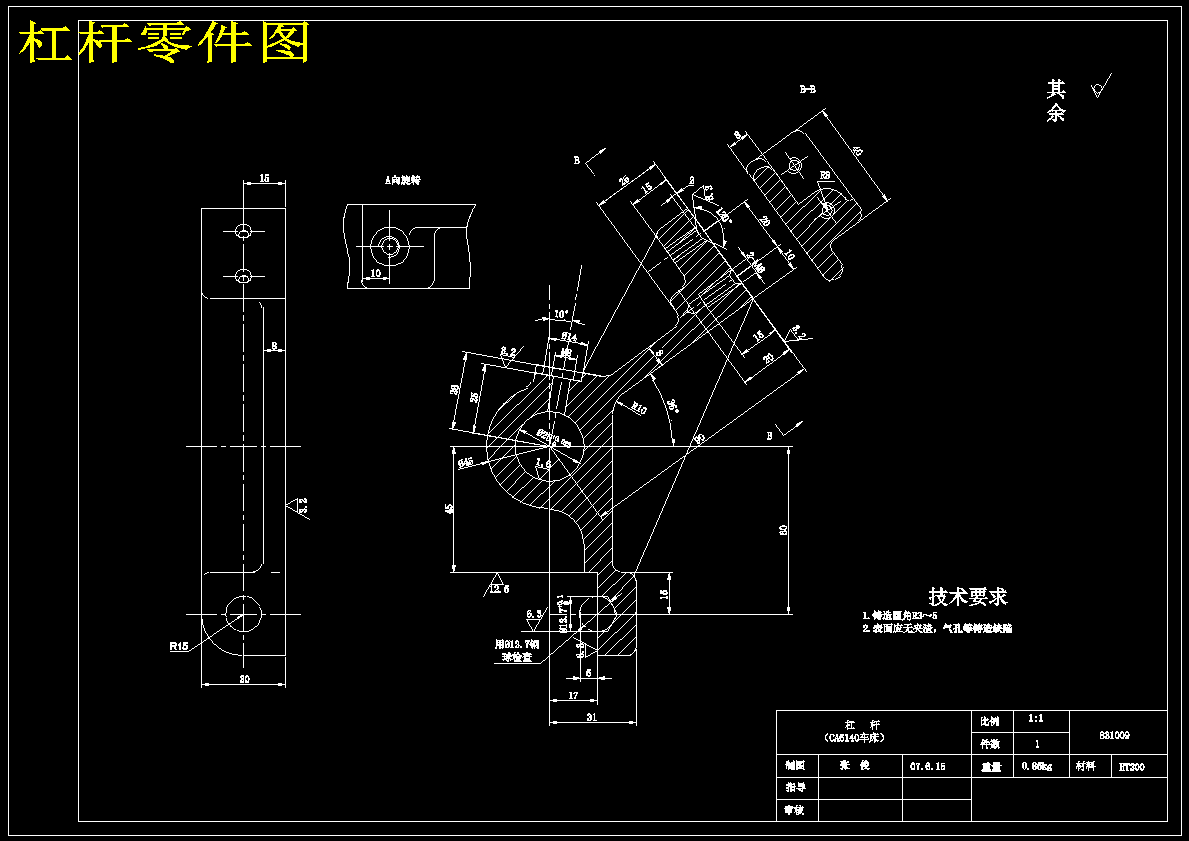

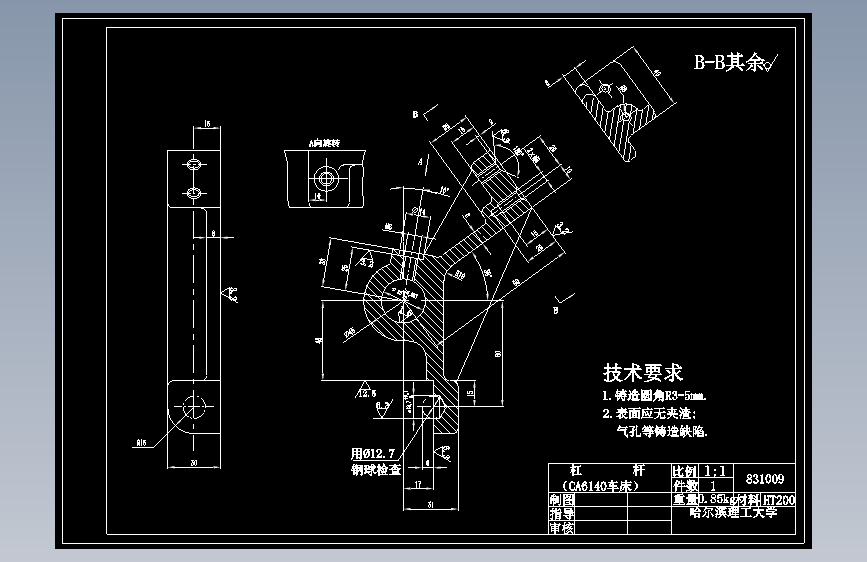

19	杠杆零件图.dwg	310.04K
20	杠杆零件图.png	27.43K

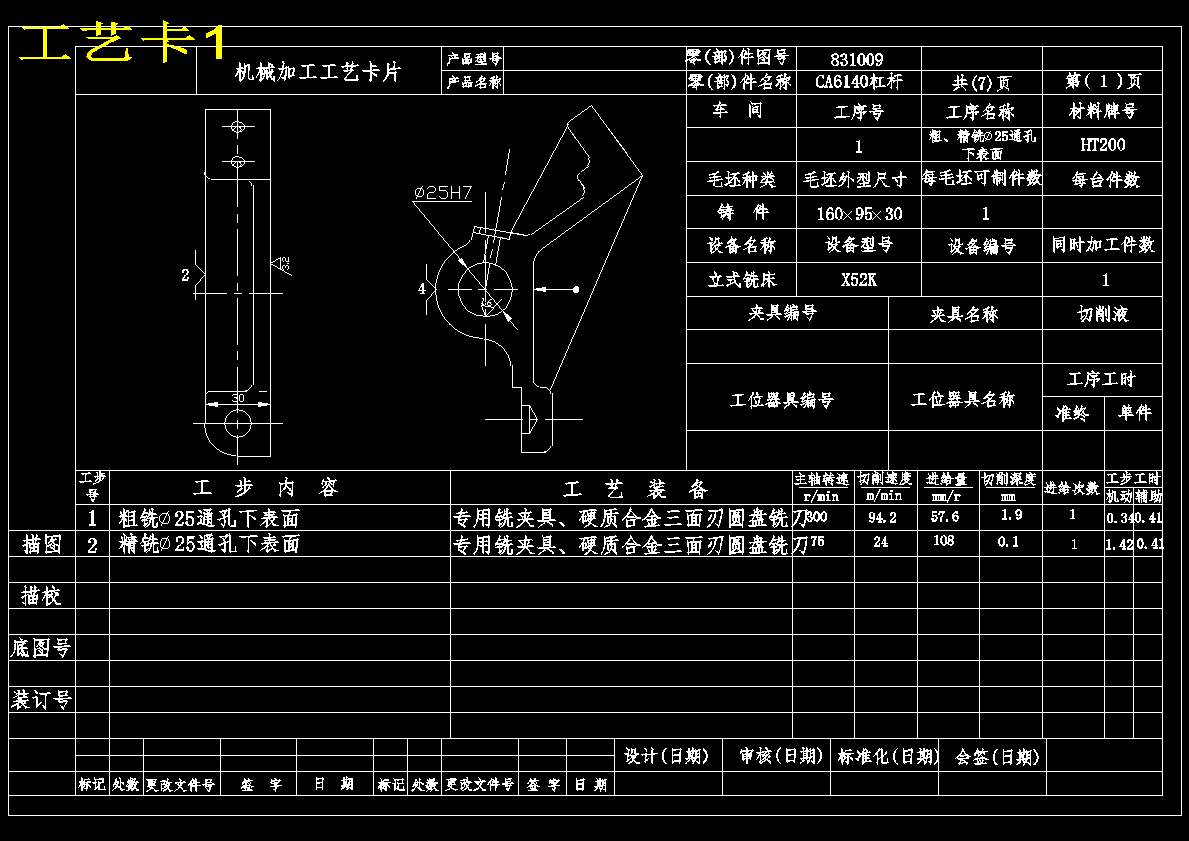

21	工艺卡1.dwg	287.53K
22	工艺卡1.png	33.78K

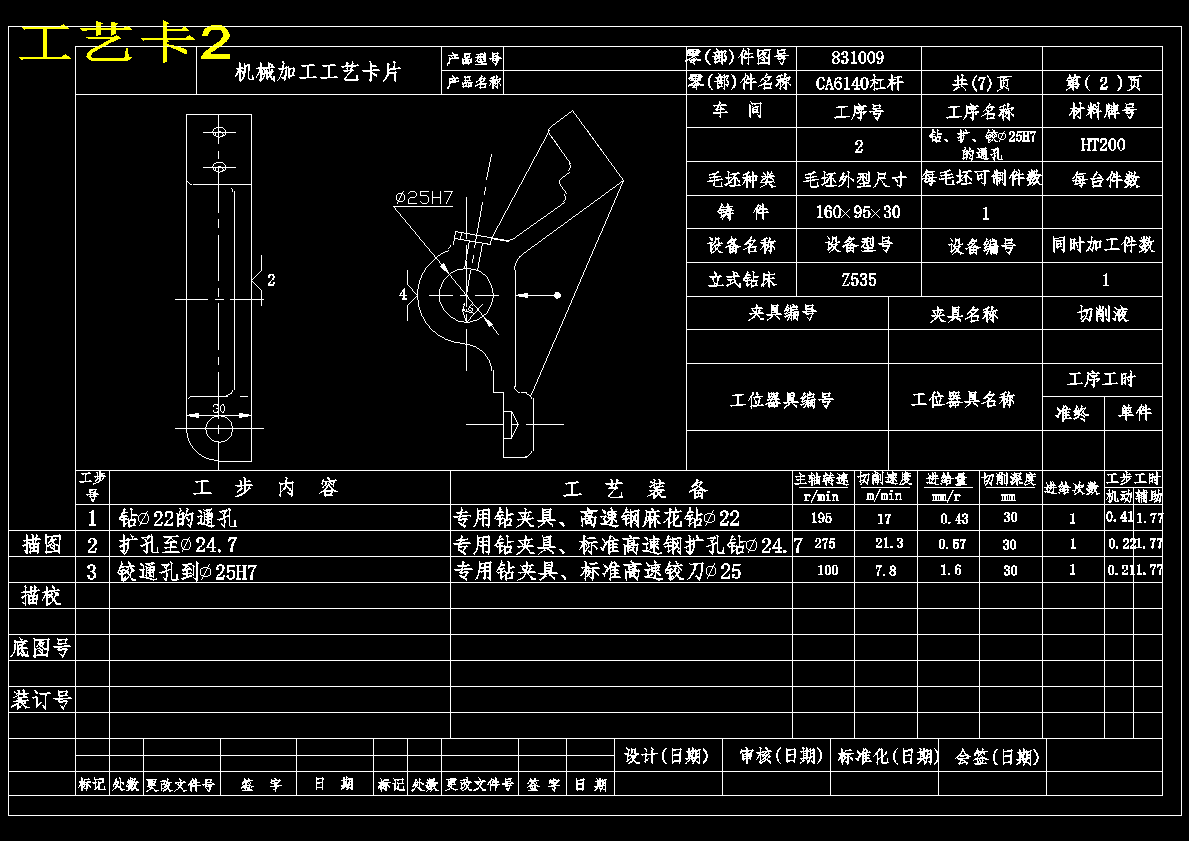

23	工艺卡2.dwg	285.80K
24	工艺卡2.png	34.92K

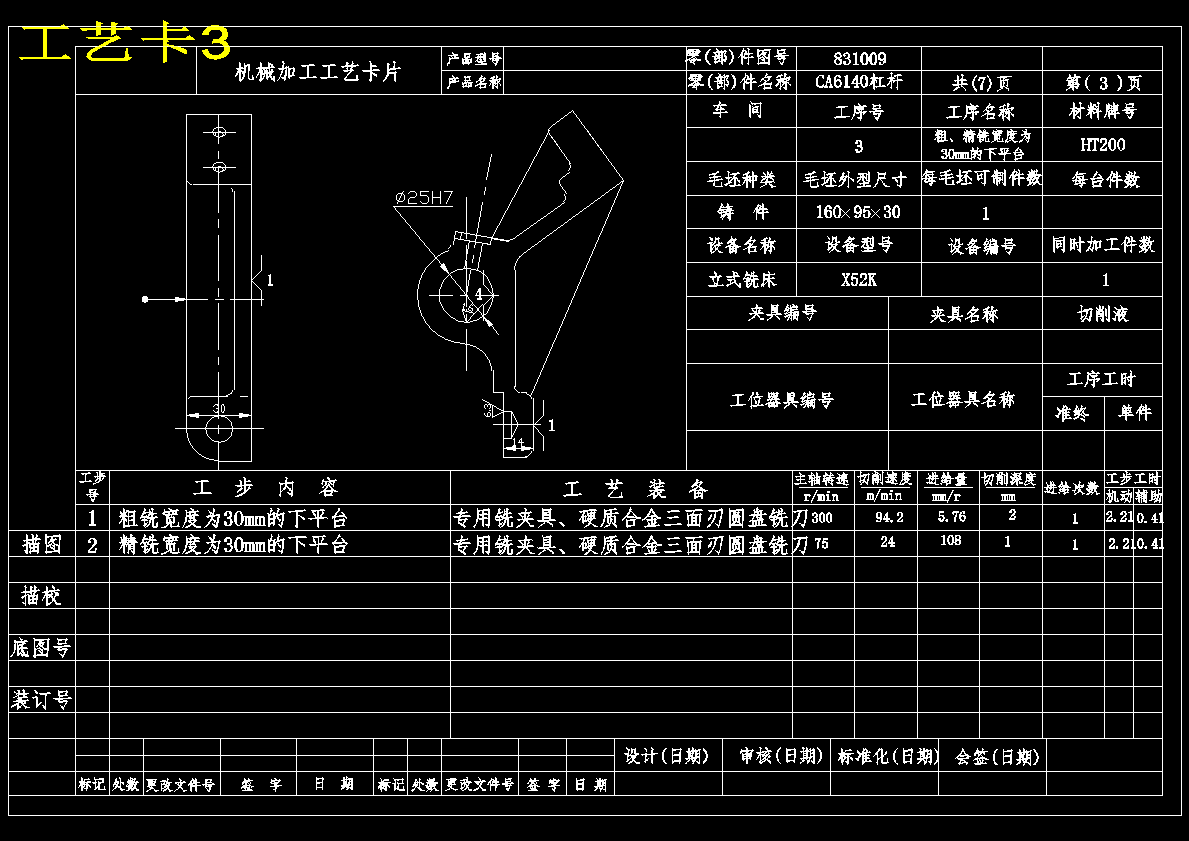

25	工艺卡3.dwg	285.58K
26	工艺卡3.png	34.20K

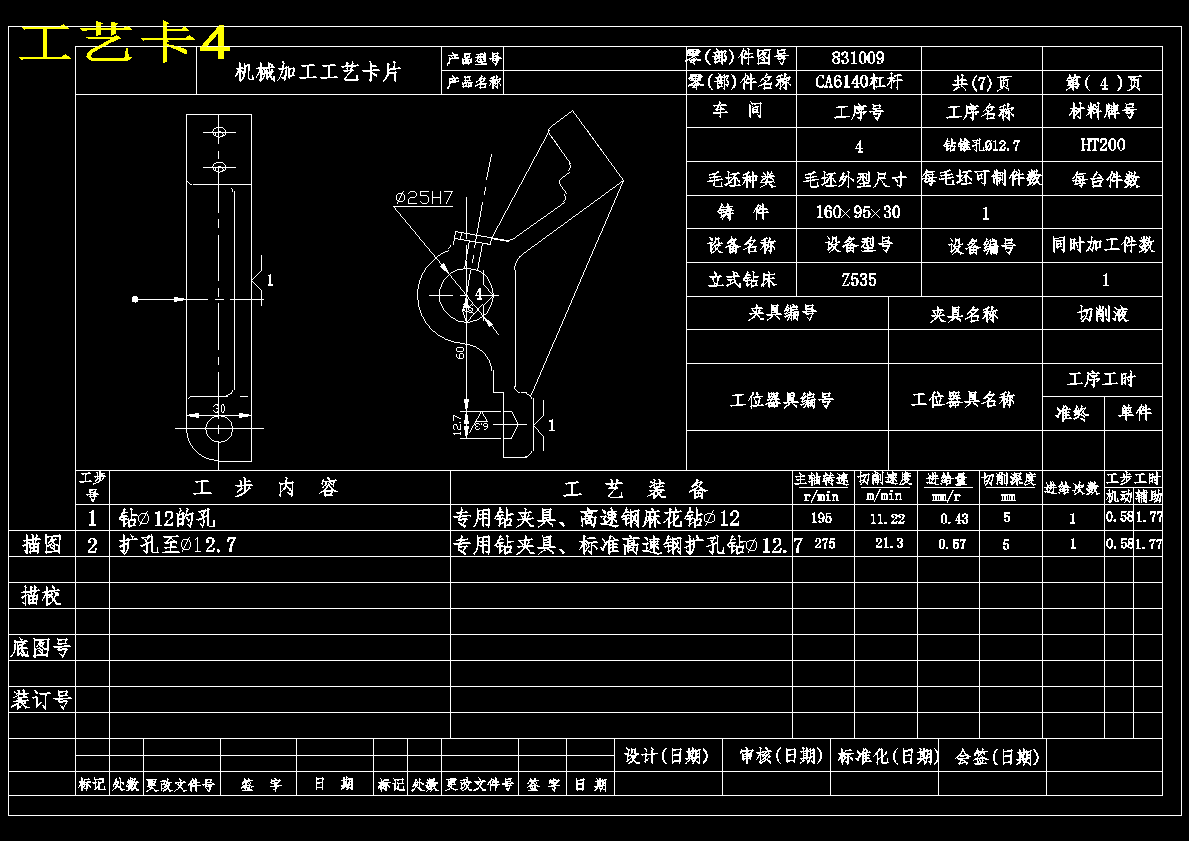

27	工艺卡4.dwg	285.74K
28	工艺卡4.png	32.64K

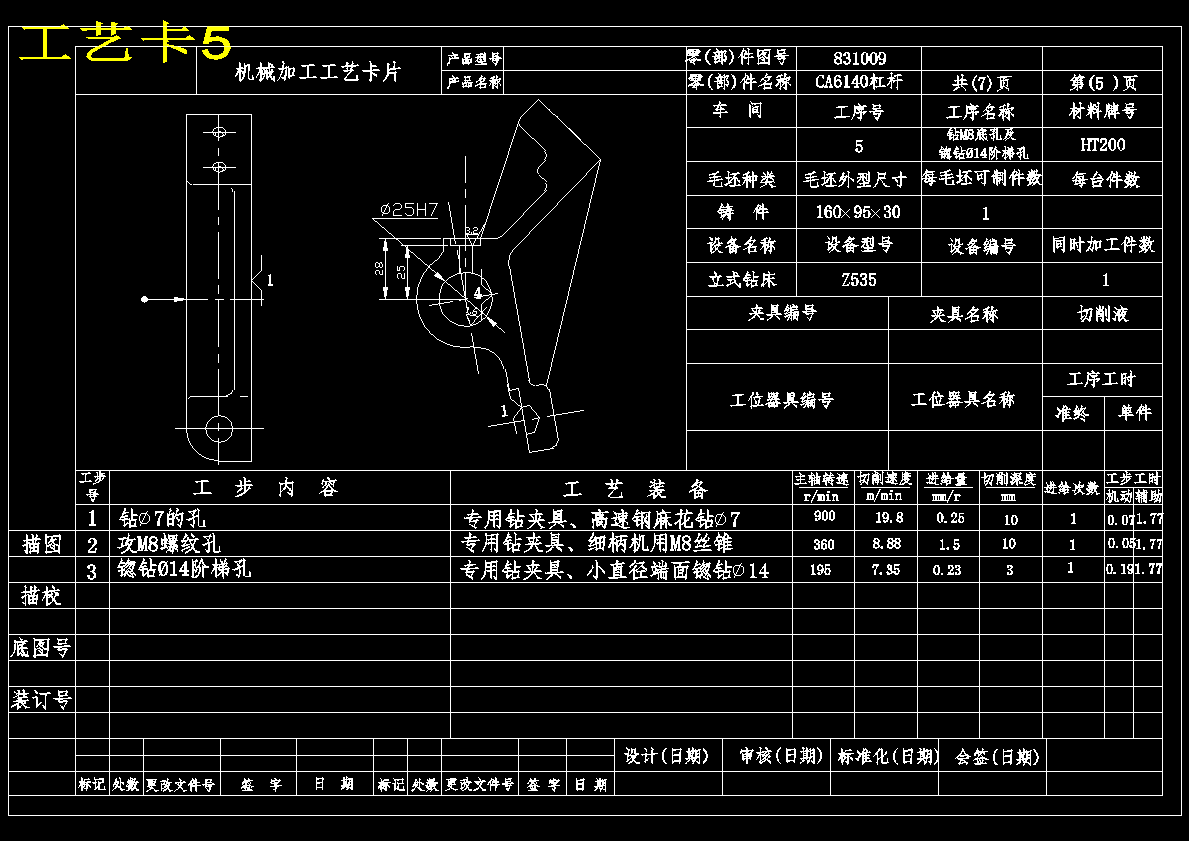

29	工艺卡5.dwg	286.93K
30	工艺卡5.png	35.07K

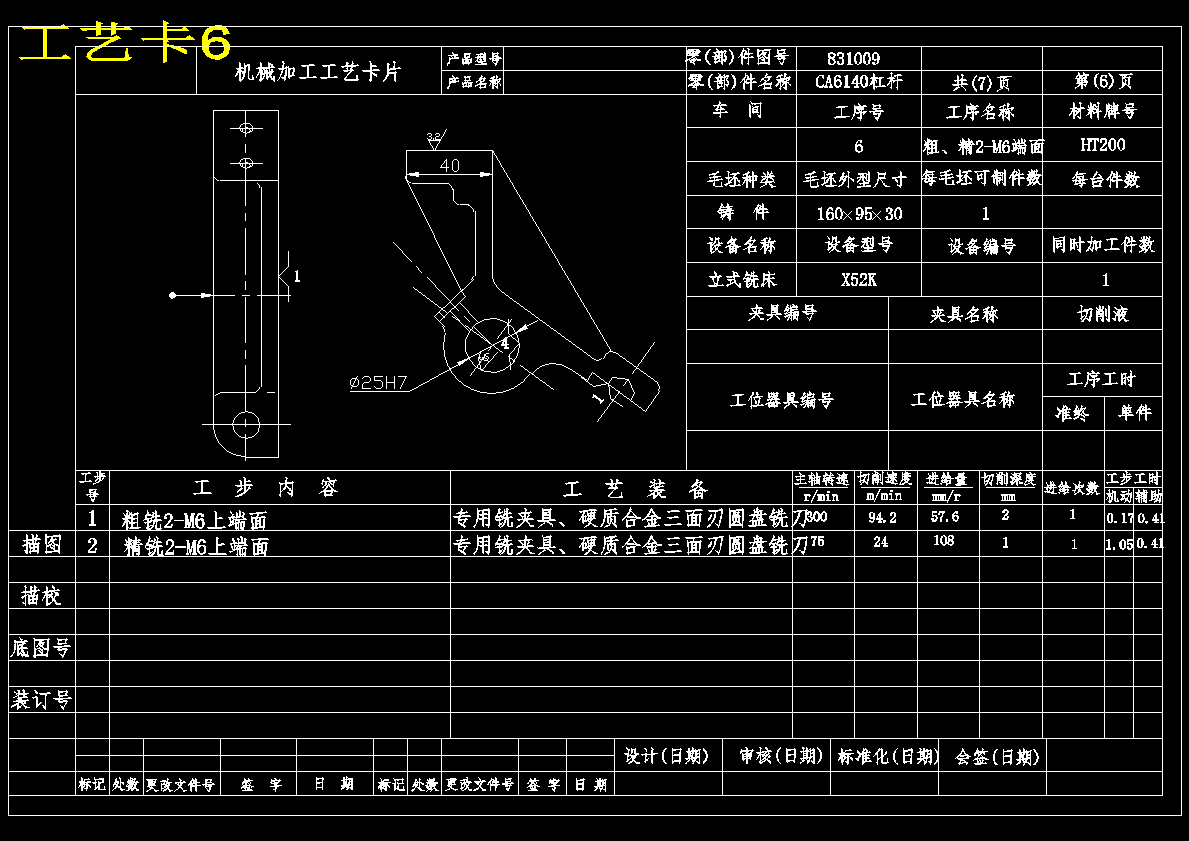

31	工艺卡6.dwg	284.99K
32	工艺卡6.png	33.85K

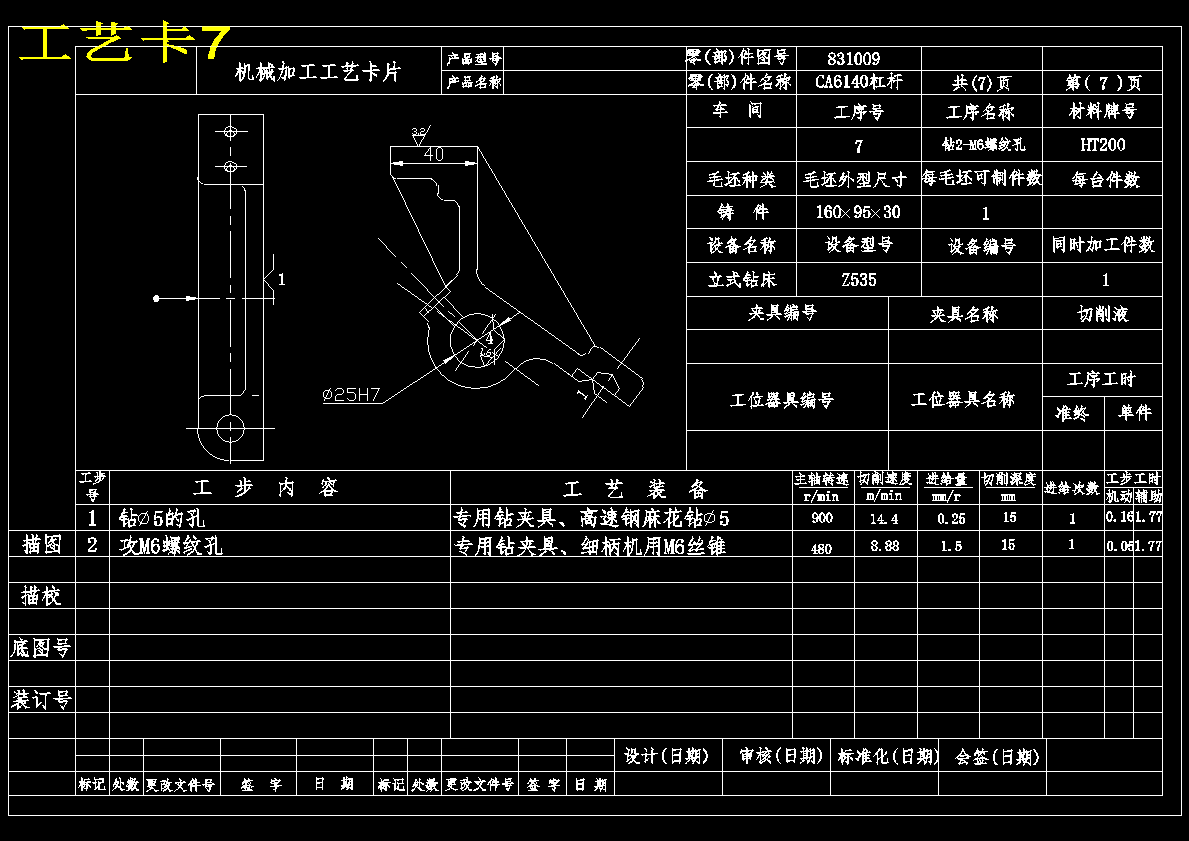

33	工艺卡7.dwg	286.08K
34	工艺卡7.png	33.01K

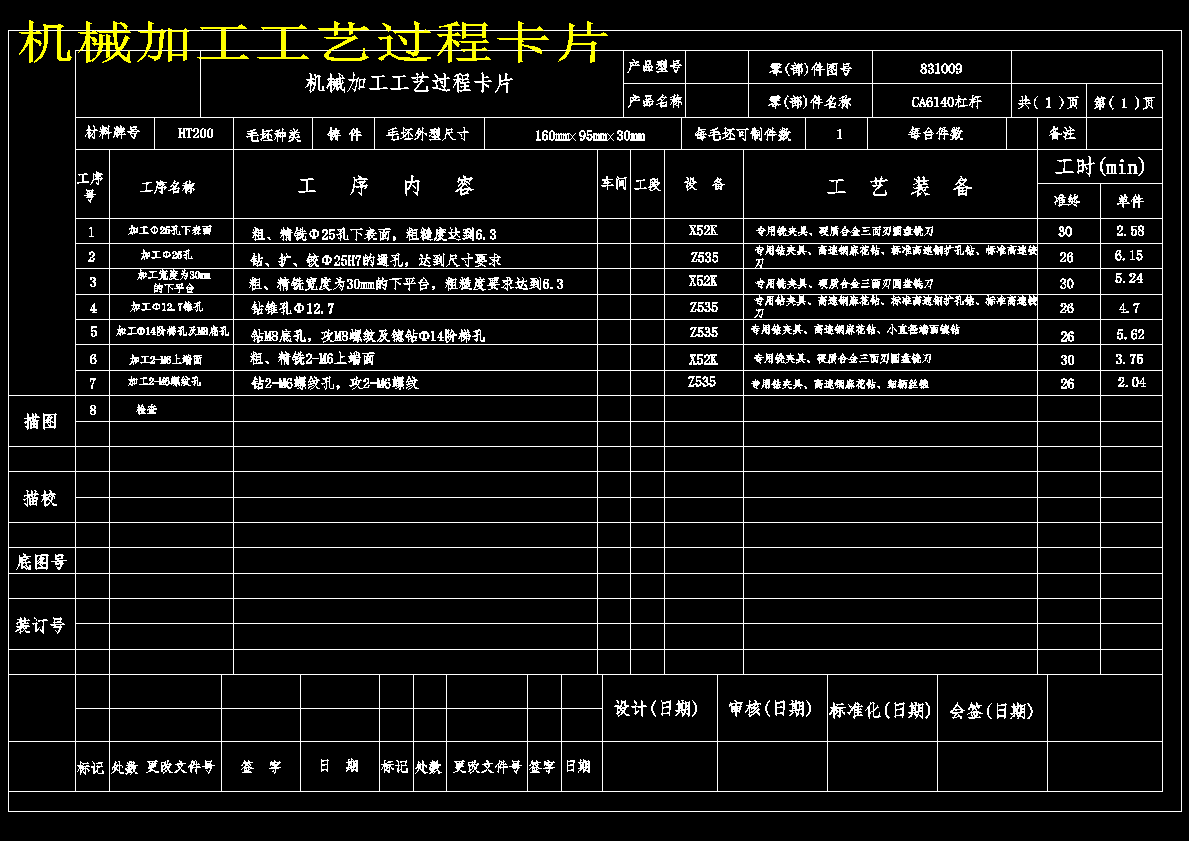

35	机械加工工艺过程卡片.dwg	280.58K
