气门摇臂轴支座 加工工艺和钻φ11孔夹具设计[版本2]（ID:1613967）

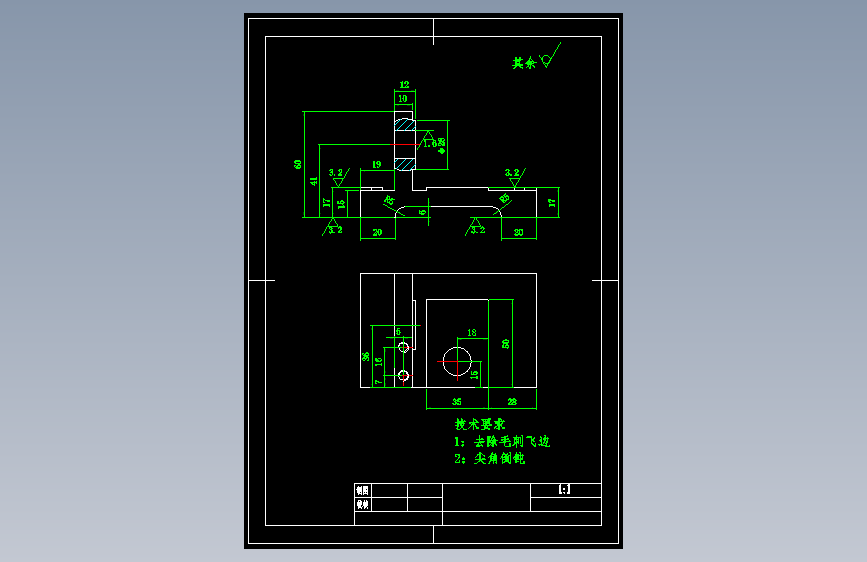

![气门摇臂轴支座 加工工艺和钻φ11孔夹具设计[版本2]](https://html.lazystones.com/lazy/1613990/image/5ff16398-7012-466b-8c7f-f52016b64de6原图(主)0.png)

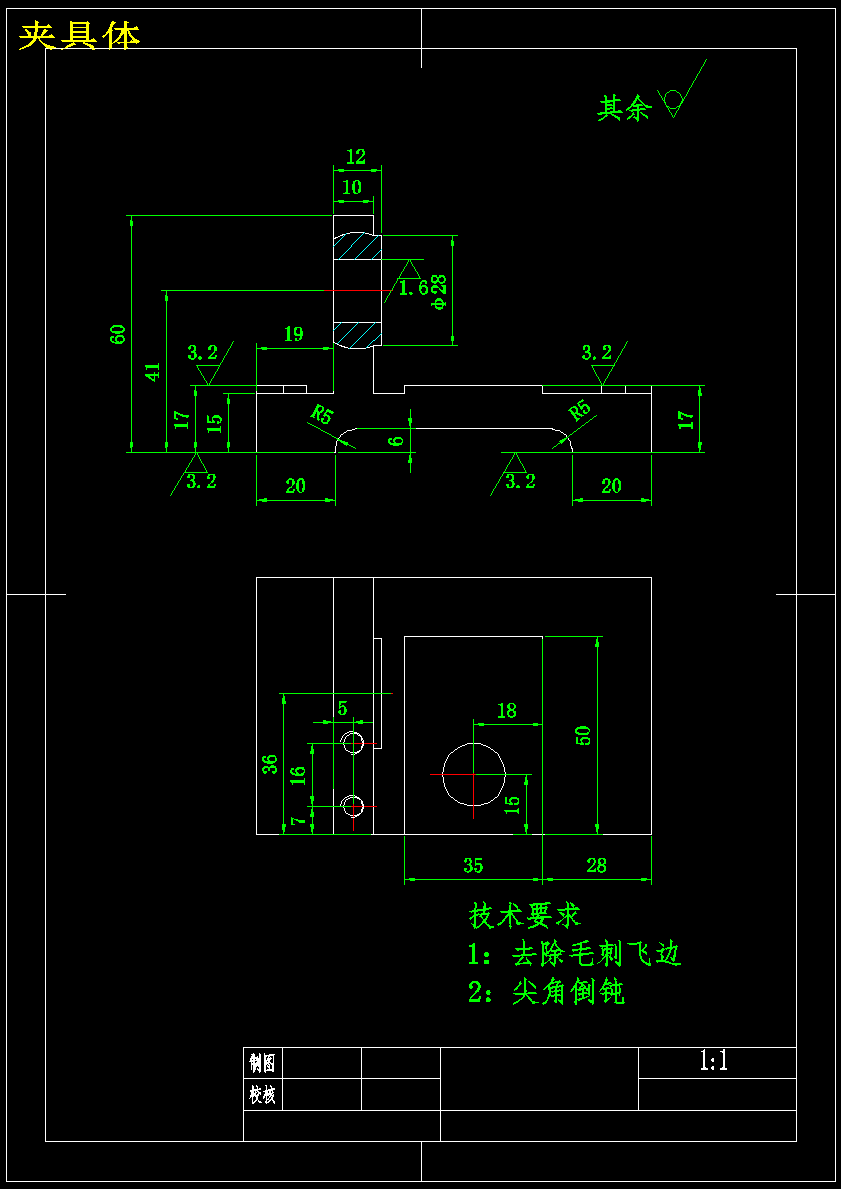

![气门摇臂轴支座 加工工艺和钻φ11孔夹具设计[版本2]](https://html.lazystones.com/lazy/1613990/image/夹具体.png)

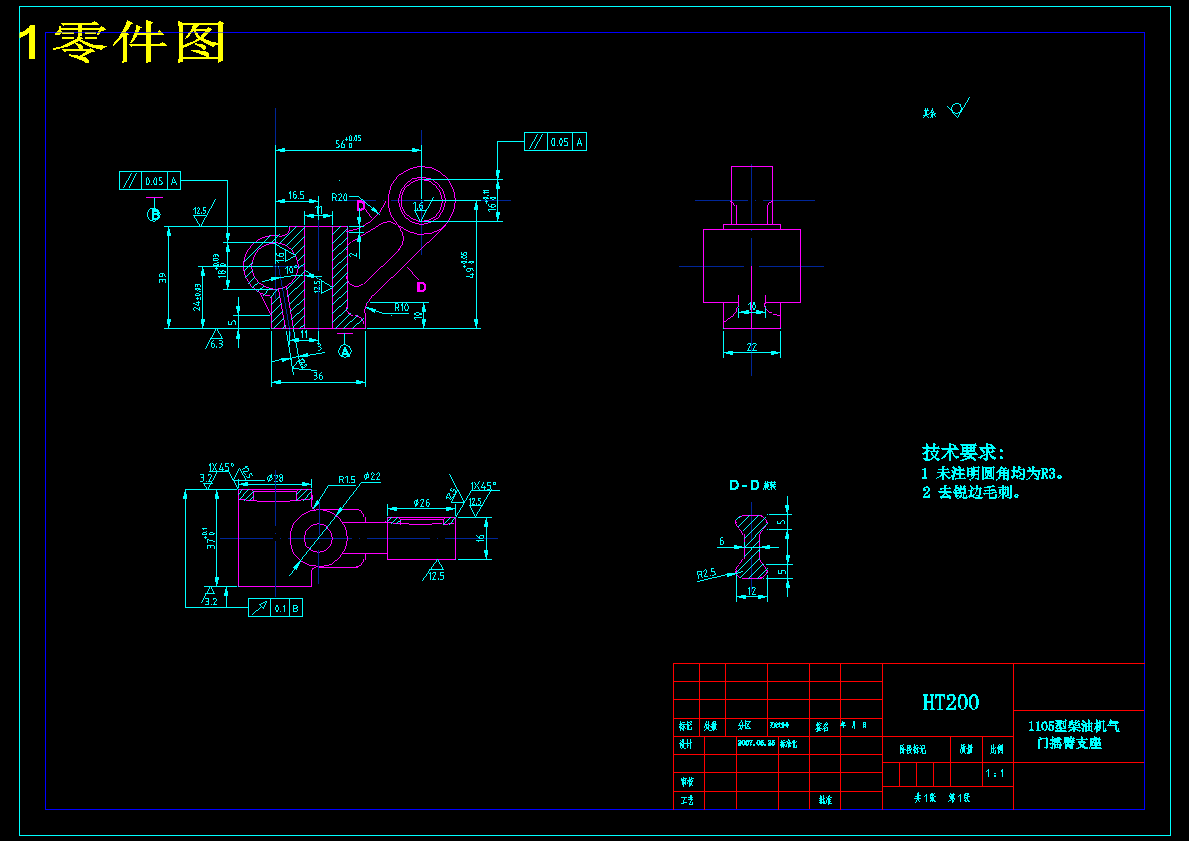

![气门摇臂轴支座 加工工艺和钻φ11孔夹具设计[版本2]](https://html.lazystones.com/lazy/1613990/image/1零件图.png)

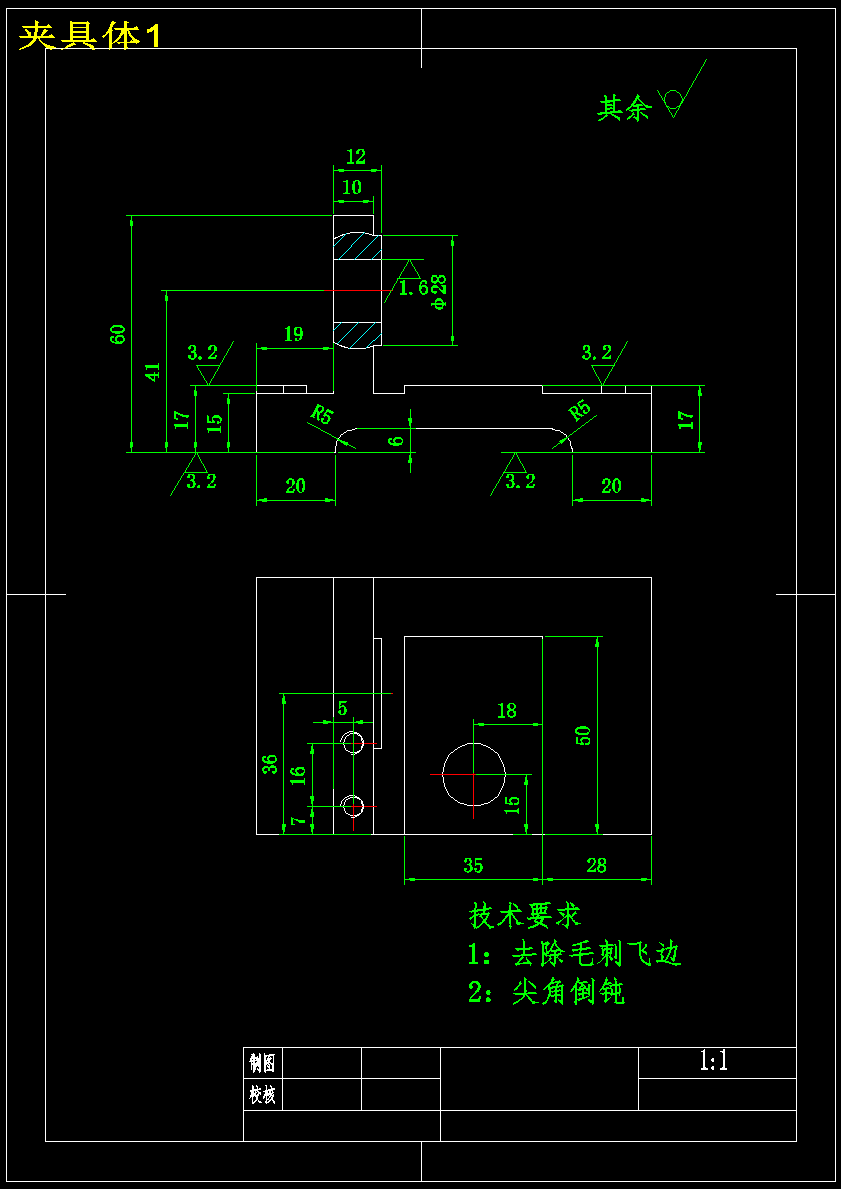

![气门摇臂轴支座 加工工艺和钻φ11孔夹具设计[版本2]](https://html.lazystones.com/lazy/1613990/image/夹具体1.png)

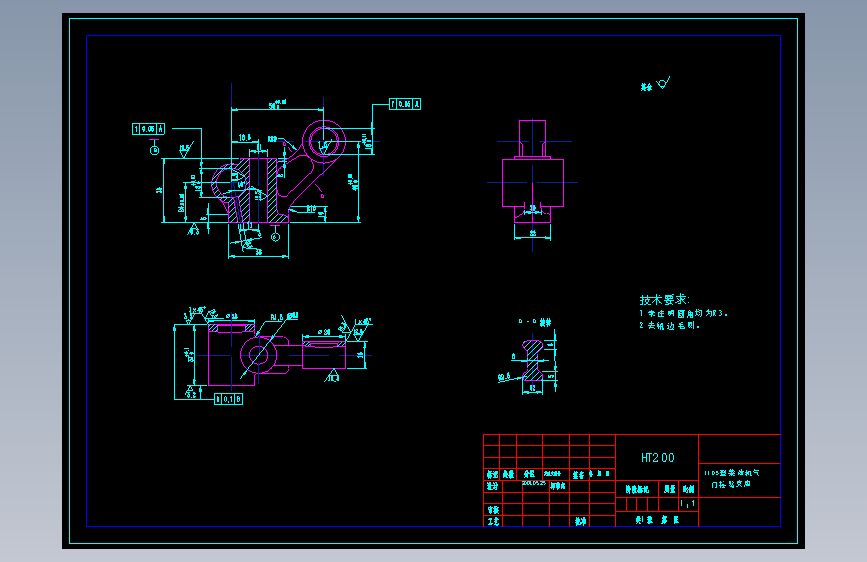

![气门摇臂轴支座 加工工艺和钻φ11孔夹具设计[版本2]](https://html.lazystones.com/lazy/1613990/image/862ab44a-1b3c-4259-ac10-67115be5426b原图(主)0.png)

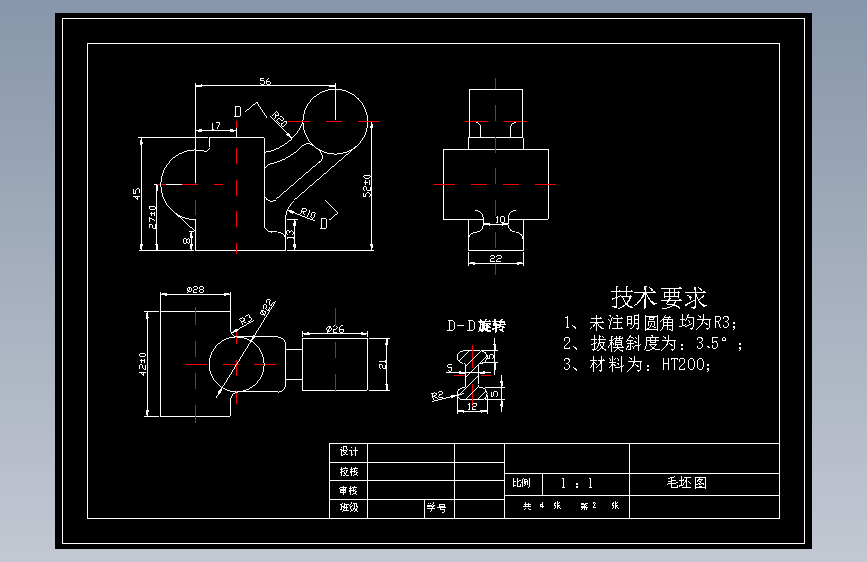

![气门摇臂轴支座 加工工艺和钻φ11孔夹具设计[版本2]](https://html.lazystones.com/lazy/1613990/image/a14218f9-a23c-4a25-bc71-eb46a2a60335原图(主)0.png)
![气门摇臂轴支座 加工工艺和钻φ11孔夹具设计[版本2]](https://html.lazystones.com/lazy/1613990/image/a328f75a-323d-4f83-8d0a-794b6808aaa9原图(主)0.png)

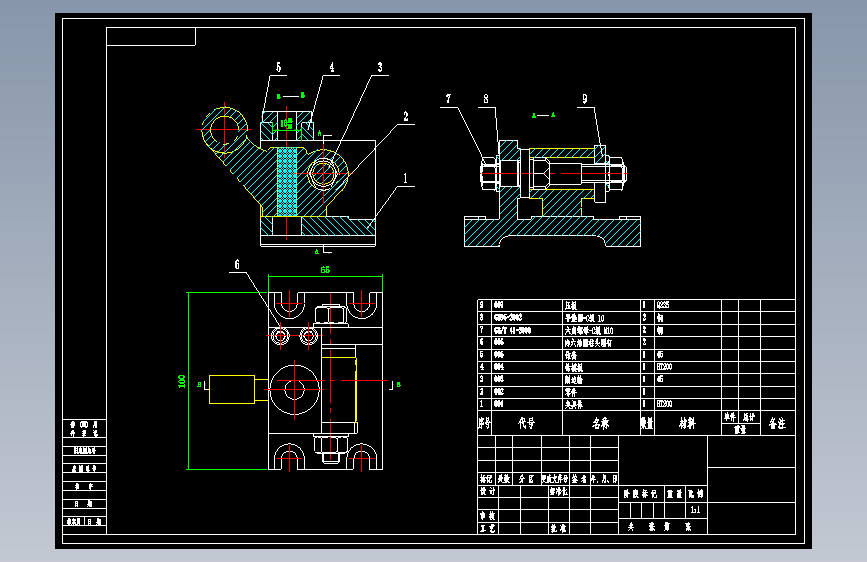

![气门摇臂轴支座 加工工艺和钻φ11孔夹具设计[版本2]](https://html.lazystones.com/lazy/1613990/image/fe961d0c-f641-42d4-aa65-d234001ca549原图(主)0.png)

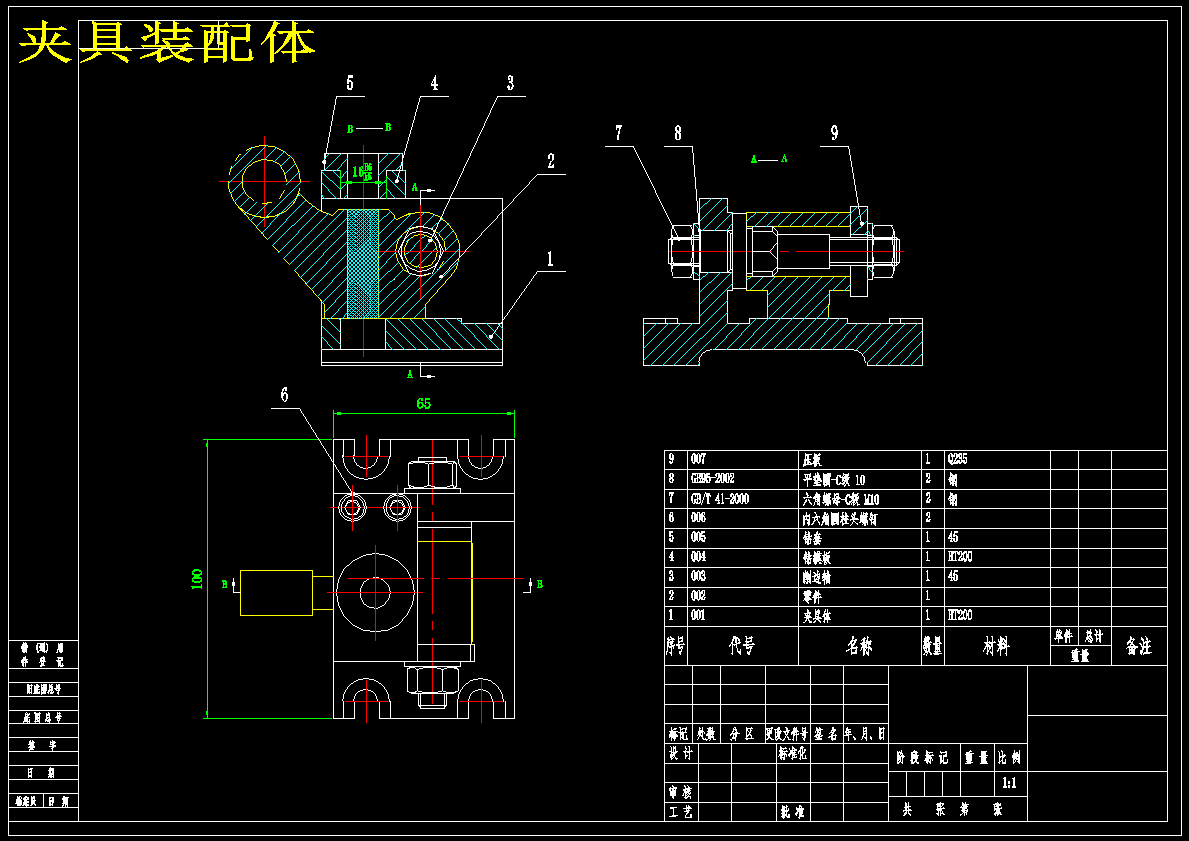

![气门摇臂轴支座 加工工艺和钻φ11孔夹具设计[版本2]](https://html.lazystones.com/lazy/1613990/image/夹具装配体.png)

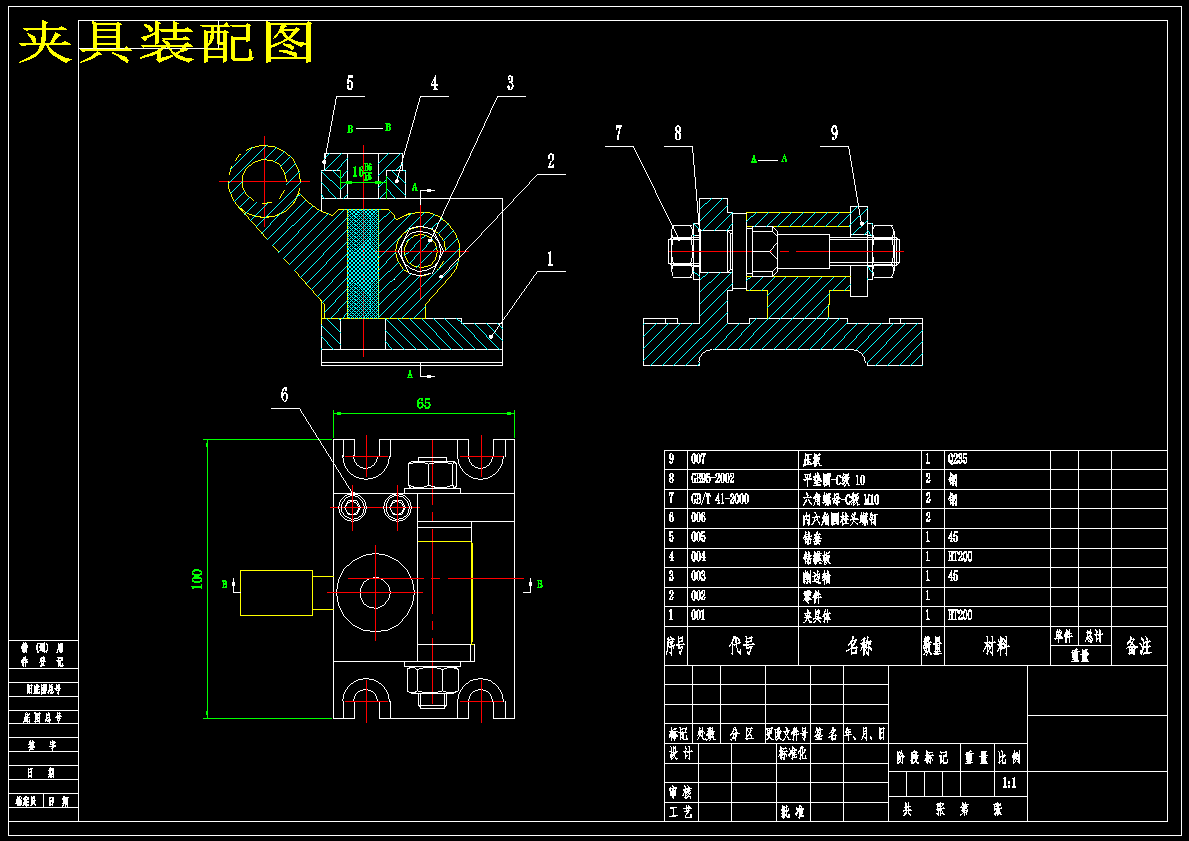

![气门摇臂轴支座 加工工艺和钻φ11孔夹具设计[版本2]](https://html.lazystones.com/lazy/1613990/image/夹具装配图.png)

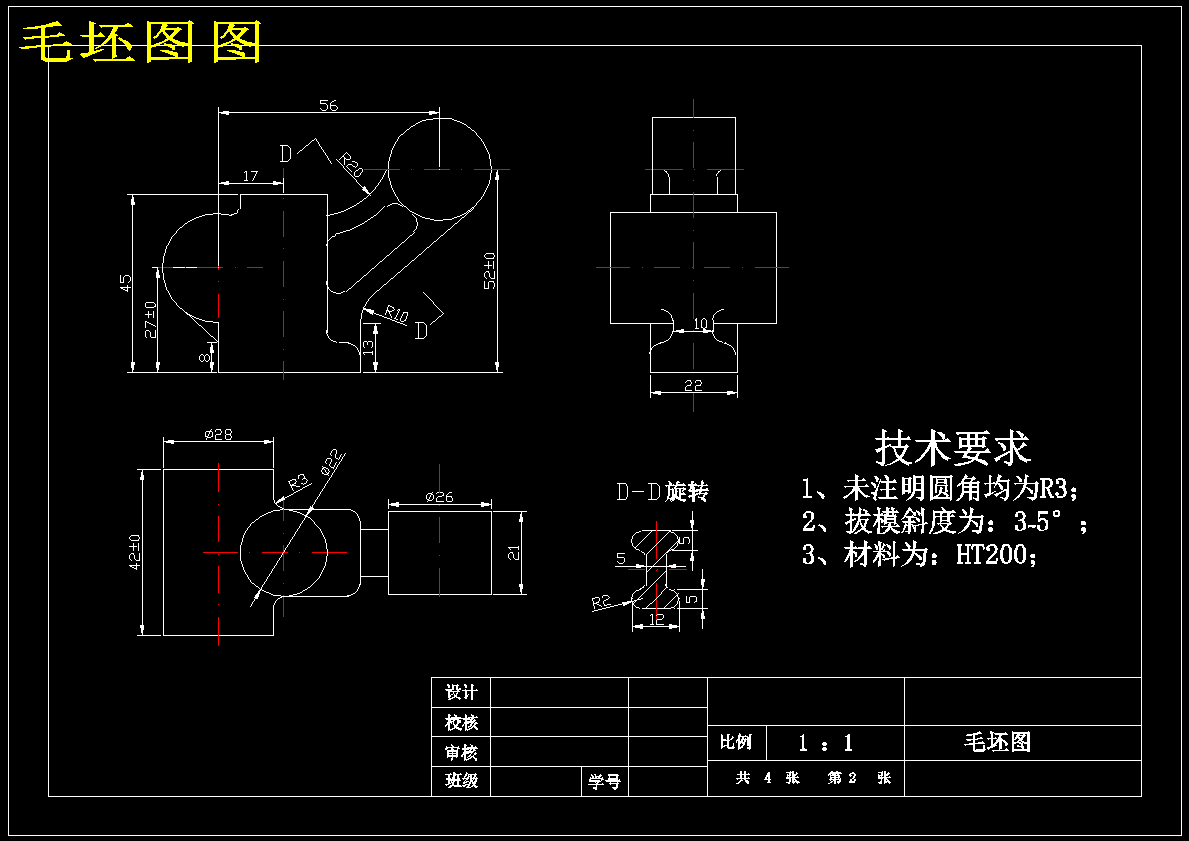

![气门摇臂轴支座 加工工艺和钻φ11孔夹具设计[版本2]](https://html.lazystones.com/lazy/1613990/image/毛坯图图.png)
