CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ10.5孔夹具设计[版本3]
（ID:1614101）
改图/画图
截图
AI截图渲染
✨AI图片渲染
![CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ10.5孔夹具设计[版本3] 主视图](https://html.lazystones.com/lazy/1614124/image/681c39ea-03ad-4706-a9a5-d07bea8b4fcc%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)

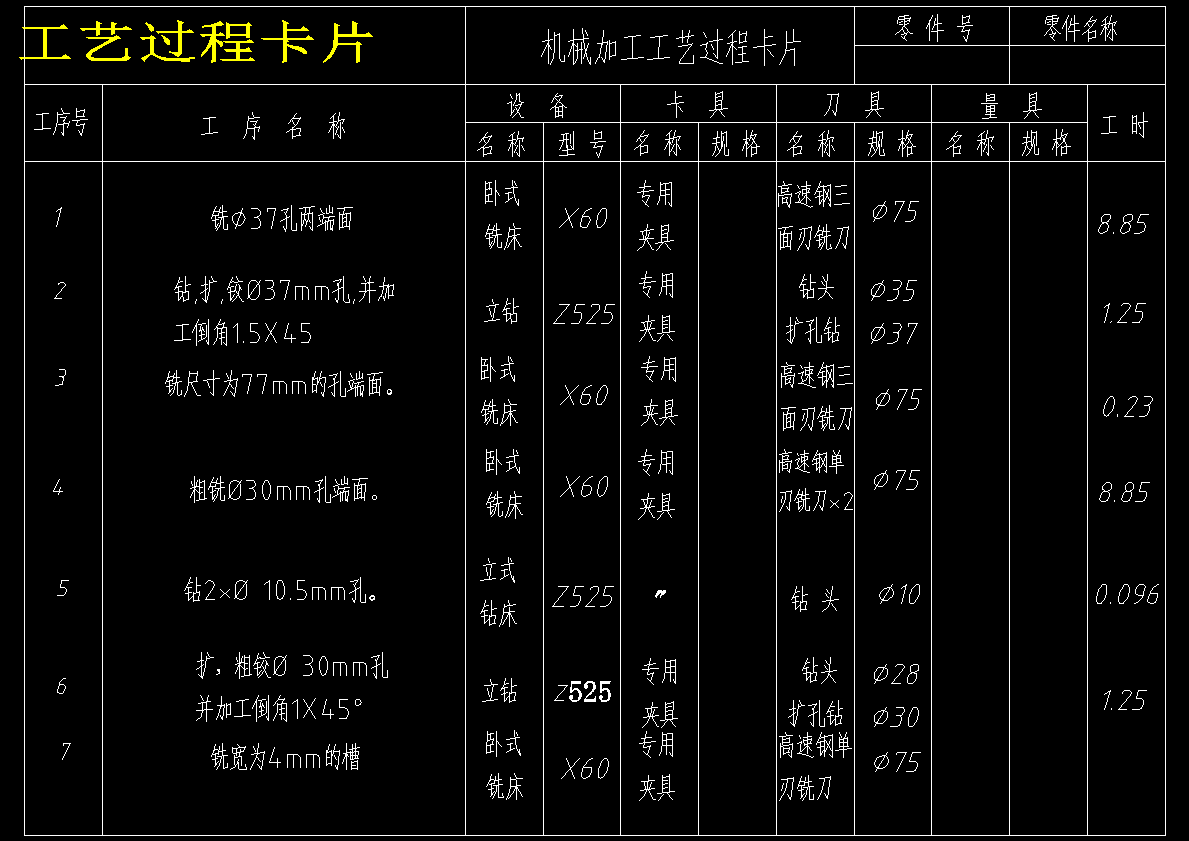

![CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ10.5孔夹具设计[版本3]](https://html.lazystones.com/lazy/1614124/image/%E5%B7%A5%E8%89%BA%E8%BF%87%E7%A8%8B%E5%8D%A1%E7%89%87.png)

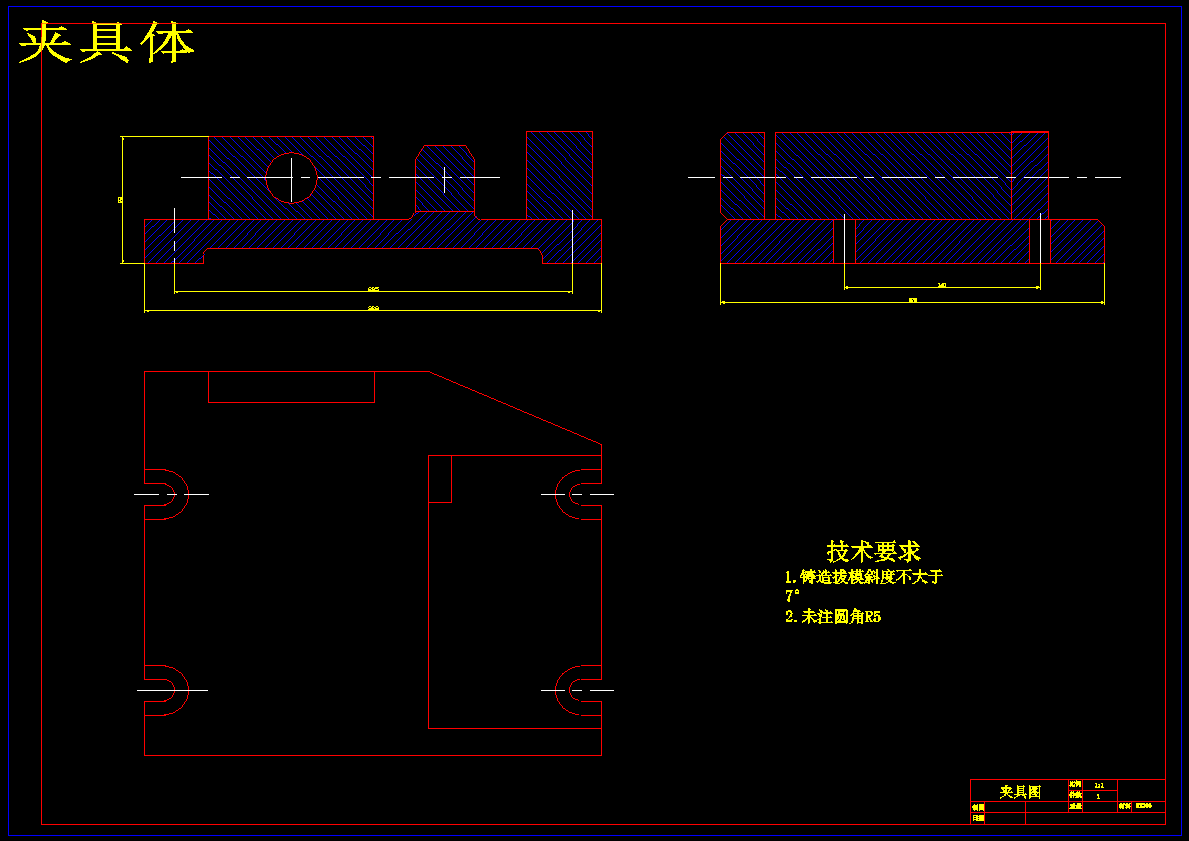

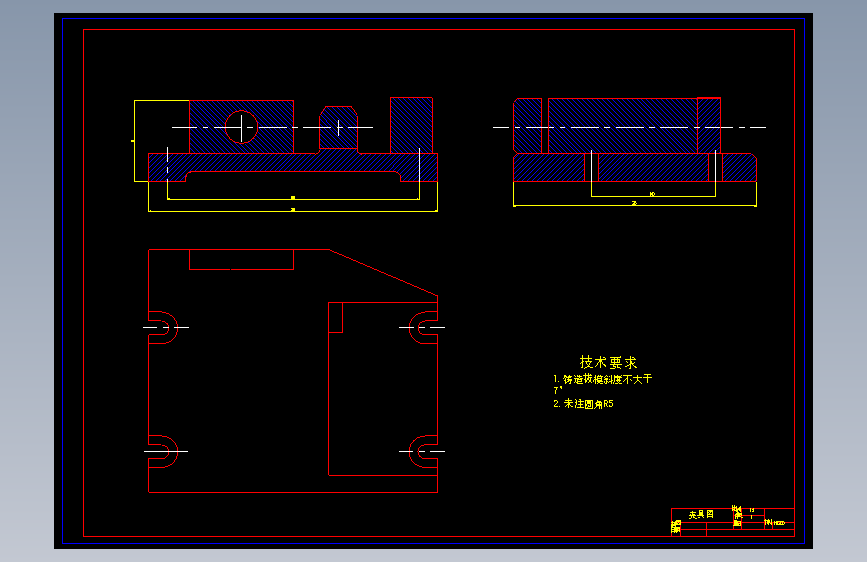

![CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ10.5孔夹具设计[版本3]](https://html.lazystones.com/lazy/1614124/image/%E5%A4%B9%E5%85%B7%E4%BD%93.png)

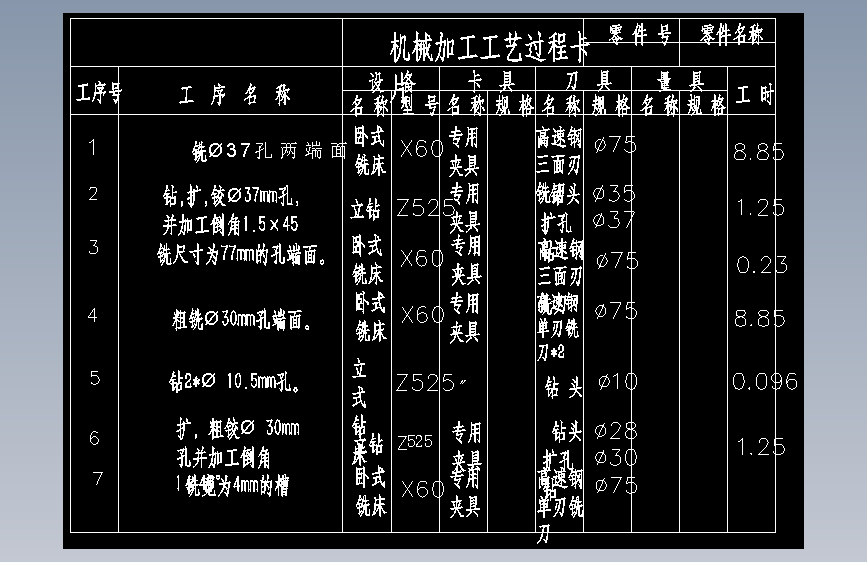

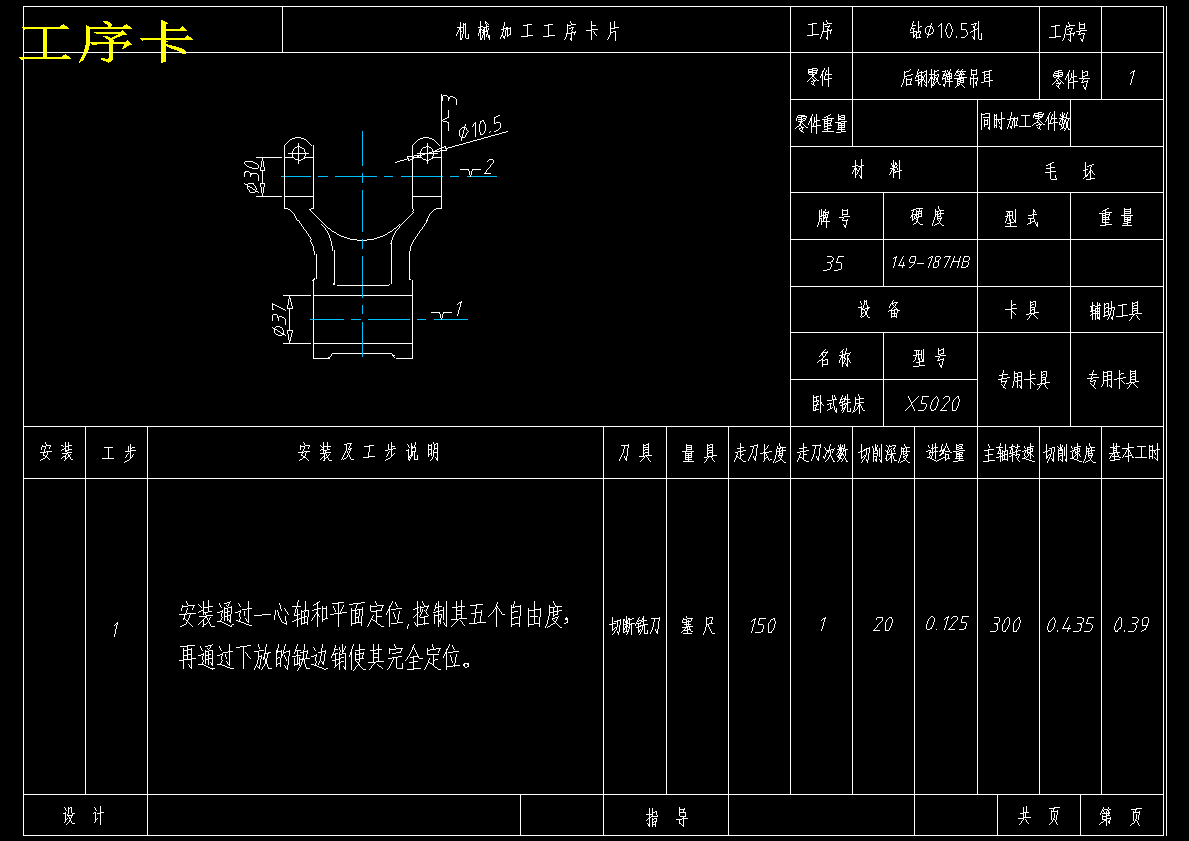

![CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ10.5孔夹具设计[版本3]](https://html.lazystones.com/lazy/1614124/image/%E5%B7%A5%E5%BA%8F%E5%8D%A1.png)

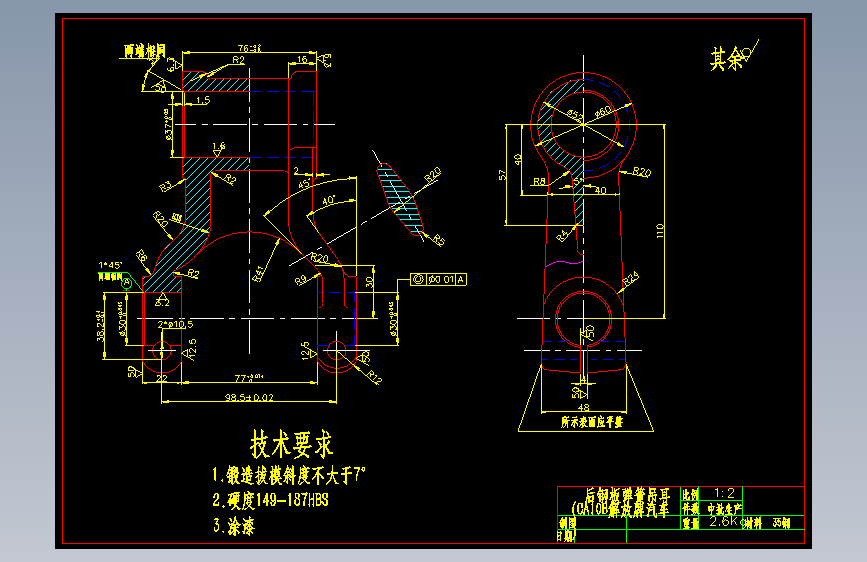

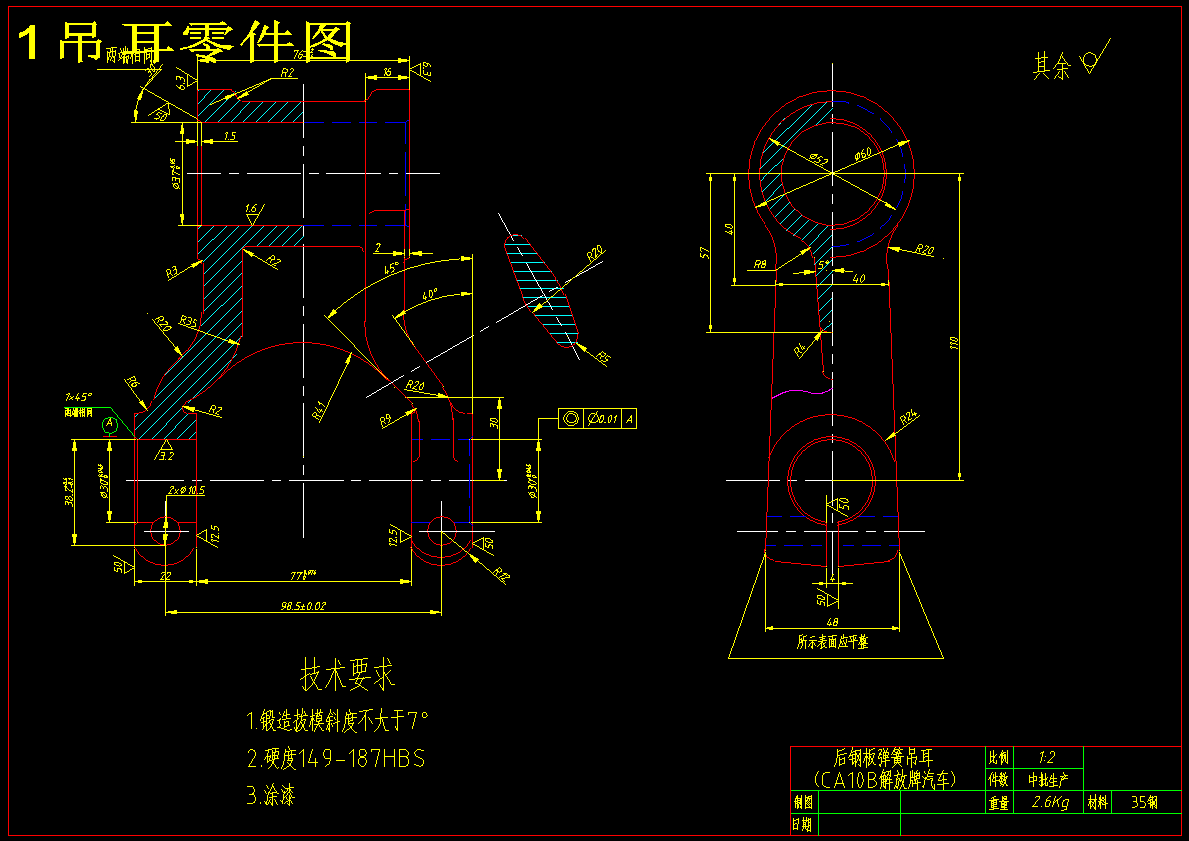

![CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ10.5孔夹具设计[版本3]](https://html.lazystones.com/lazy/1614124/image/1%E5%90%8A%E8%80%B3%E9%9B%B6%E4%BB%B6%E5%9B%BE.png)
![CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ10.5孔夹具设计[版本3] 主视图](https://html.lazystones.com/lazy/1614124/image/85f5c260-f9ba-4378-b0ce-43583fb72453%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)
![CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ10.5孔夹具设计[版本3] 主视图](https://html.lazystones.com/lazy/1614124/image/8a1feb99-4b45-491c-83c8-78eafb198f11%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)

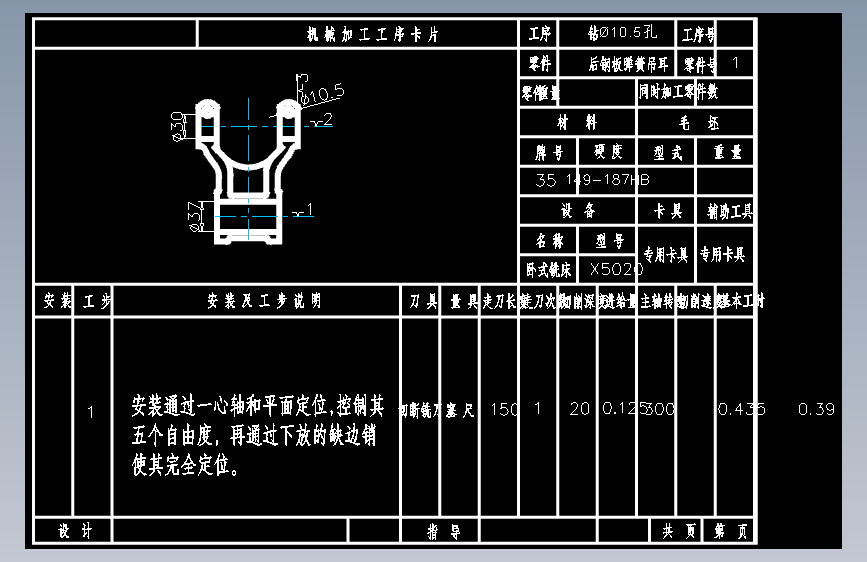

![CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ10.5孔夹具设计[版本3] 主视图](https://html.lazystones.com/lazy/1614124/image/9576f2f6-c380-453f-8876-bac8ed110527%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)
![CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ10.5孔夹具设计[版本3] 主视图](https://html.lazystones.com/lazy/1614124/image/d81f4a2c-2d25-4739-8ad6-a0b41a6e5500%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)

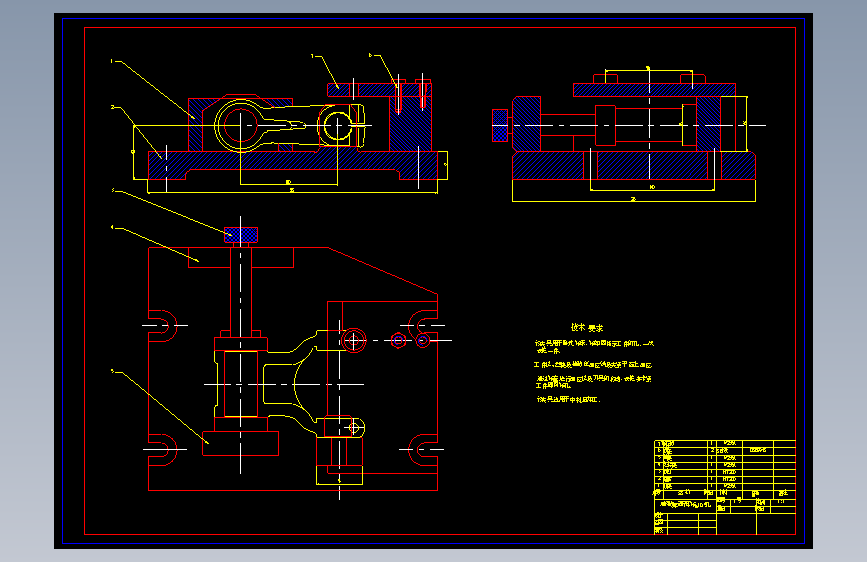

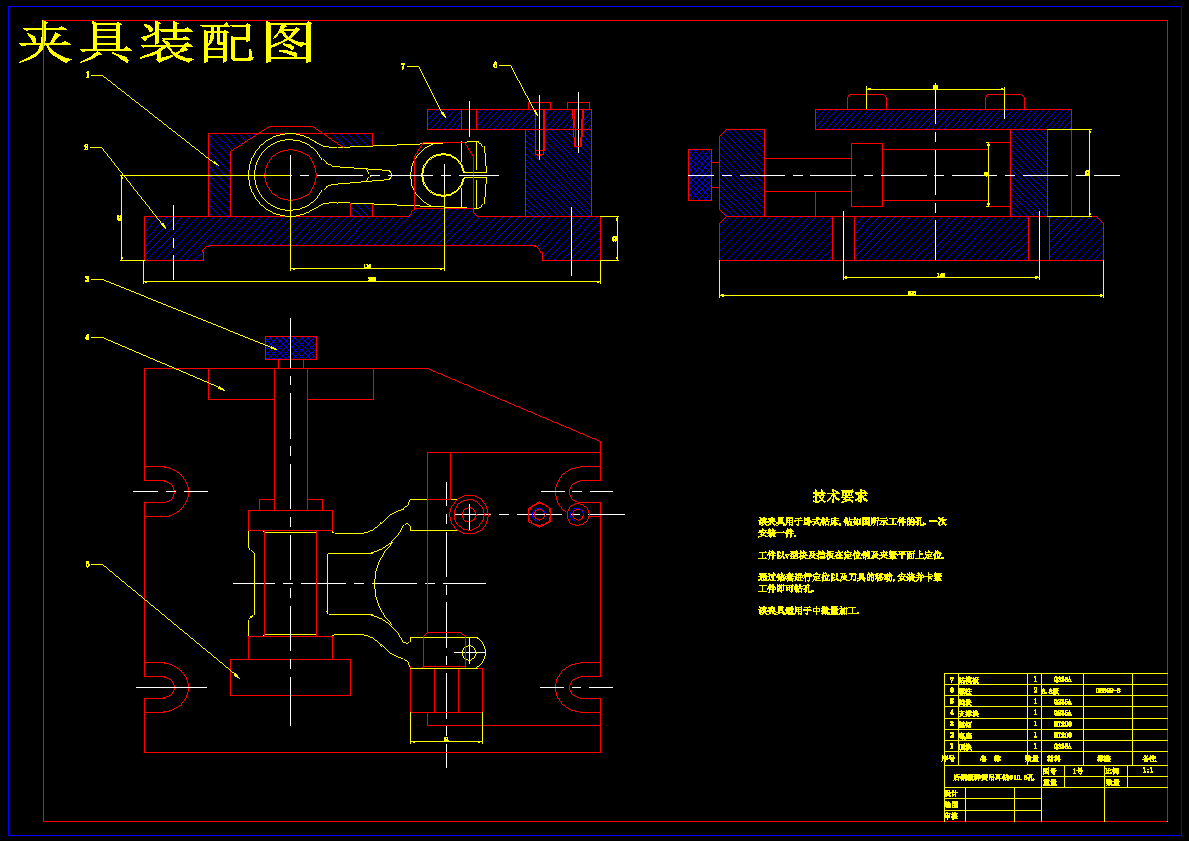

![CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ10.5孔夹具设计[版本3]](https://html.lazystones.com/lazy/1614124/image/%E5%A4%B9%E5%85%B7%E8%A3%85%E9%85%8D%E5%9B%BE.png)

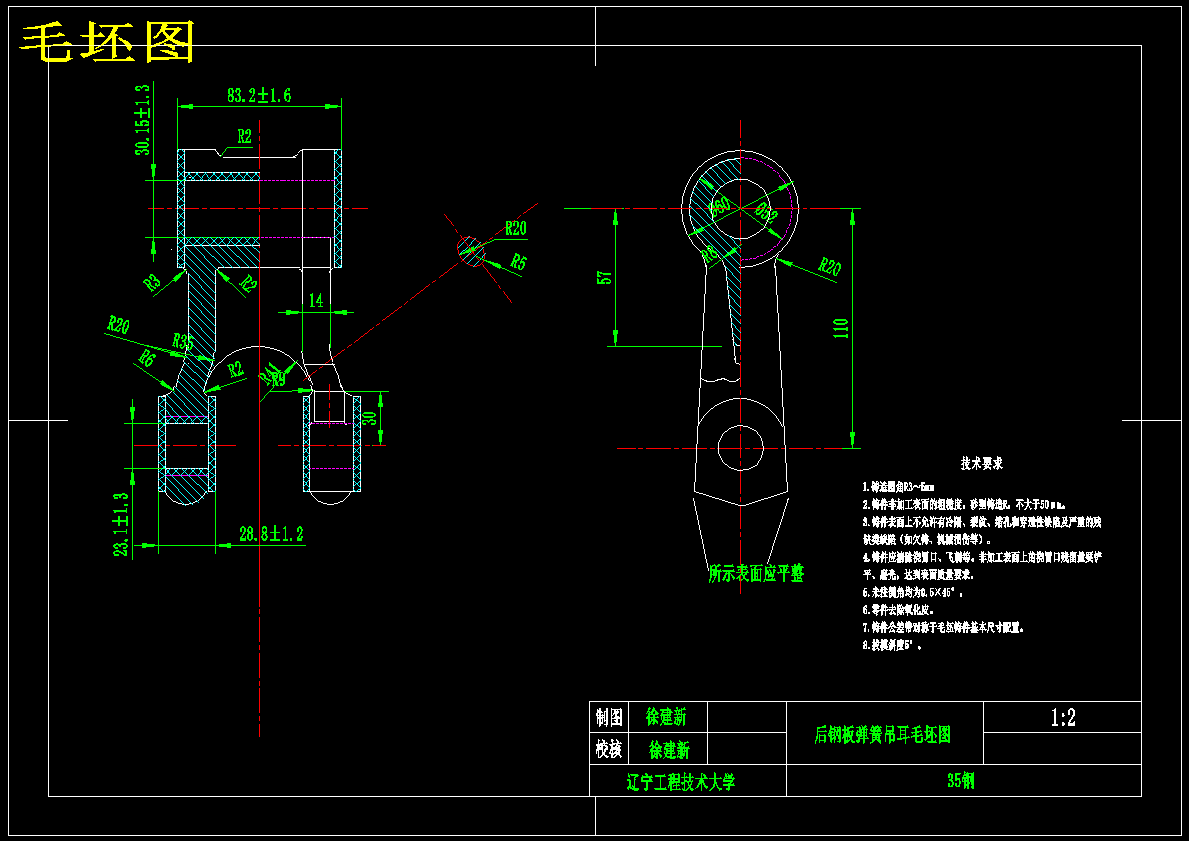

![CA10B解放牌汽车后钢板弹簧吊耳工艺和钻φ10.5孔夹具设计[版本3]](https://html.lazystones.com/lazy/1614124/image/%E6%AF%9B%E5%9D%AF%E5%9B%BE.png)
