某俱乐部游泳池屋顶钢结构图纸
（ID:1615412）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 北京某俱乐部游泳池屋顶钢结构图纸.dwg | 1.74M |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：1615412
图纸格式：dwg
文件大小：1.65M
所需金币：50
上传时间：2024-10-11 18:16:42
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介
本次设计为某俱乐部游泳池屋顶钢结构图纸
结构由多组南北向的折线形门式刚架和东西向的斜撑组成。
基本风压 0.45kN/㎡（50年一遇）；
基本雪压 0.40kN/㎡（50年一遇）；
屋面活荷载：0.50kN/㎡；
玻璃天窗及龙骨系统：1.0kN/㎡；
抗震设防烈度：8度，设计基本地震加速度值为0.20g，设计地震分组为第一组。
结构分析采用北京迈达斯技术有限公司软件。

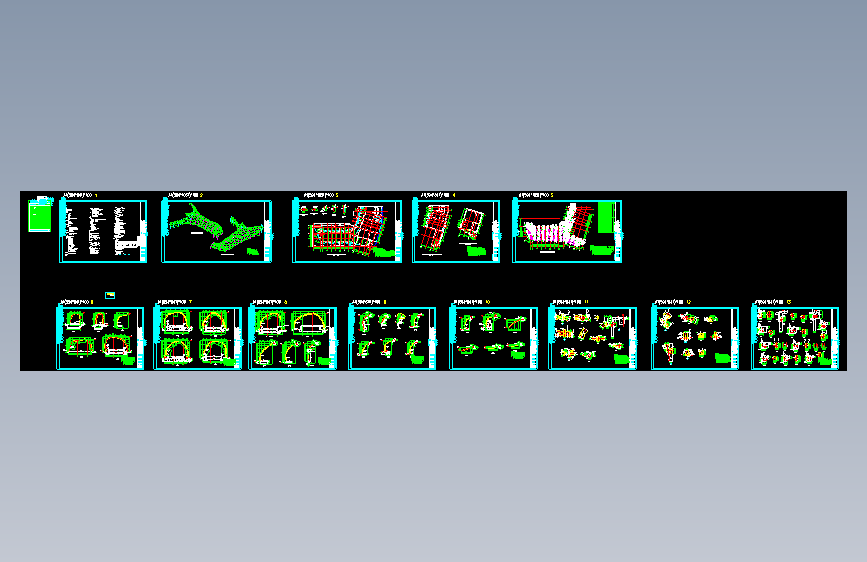

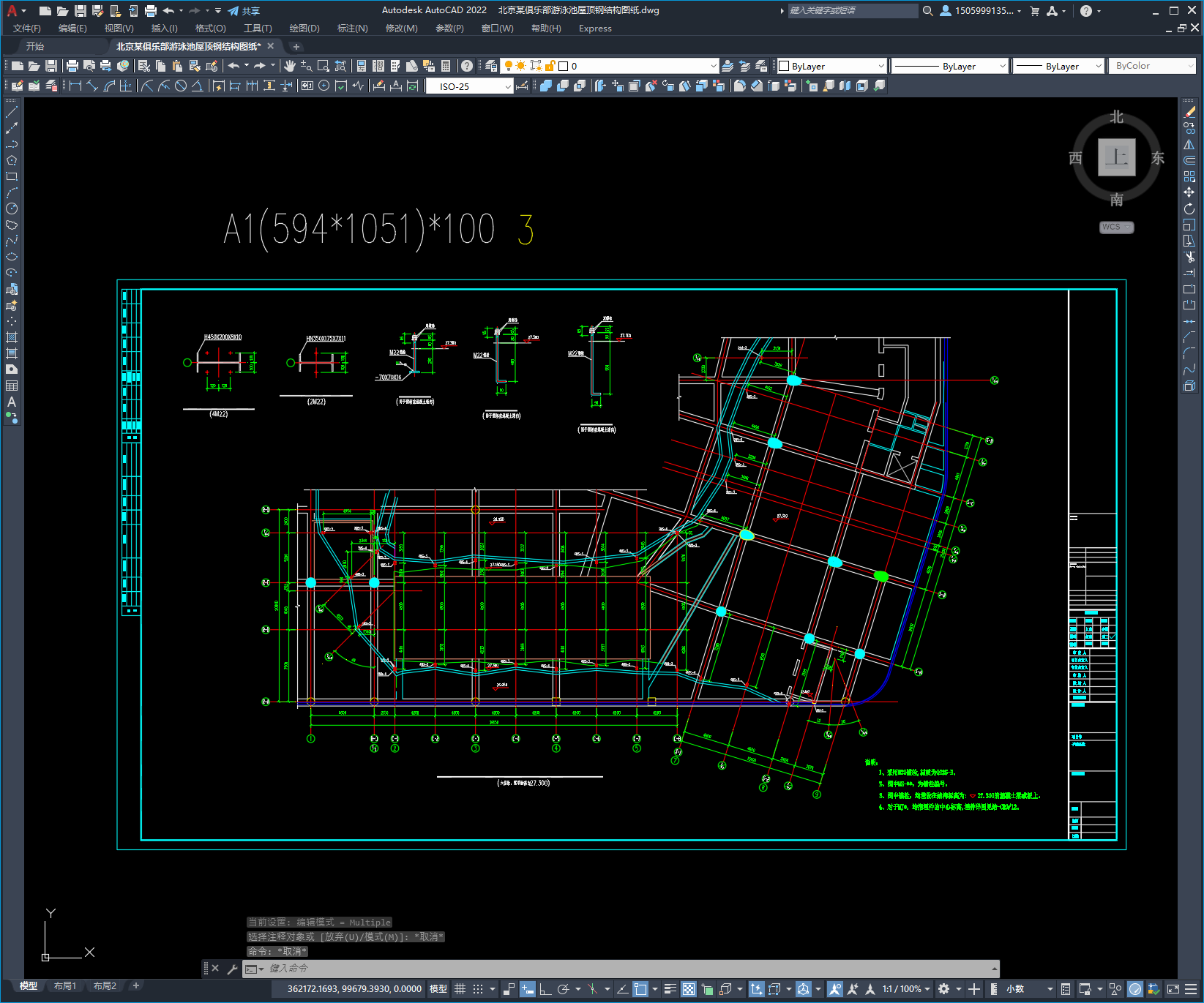

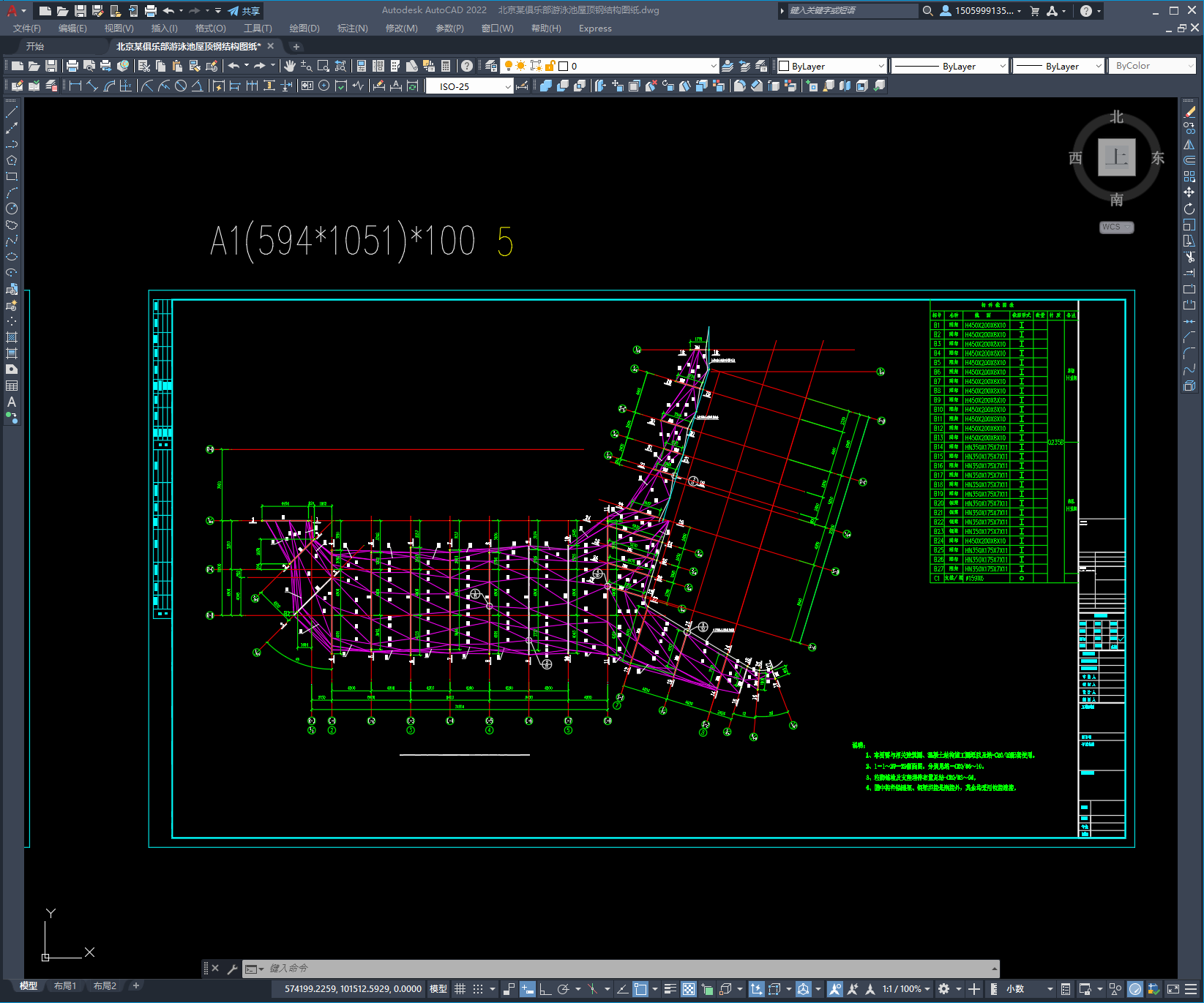

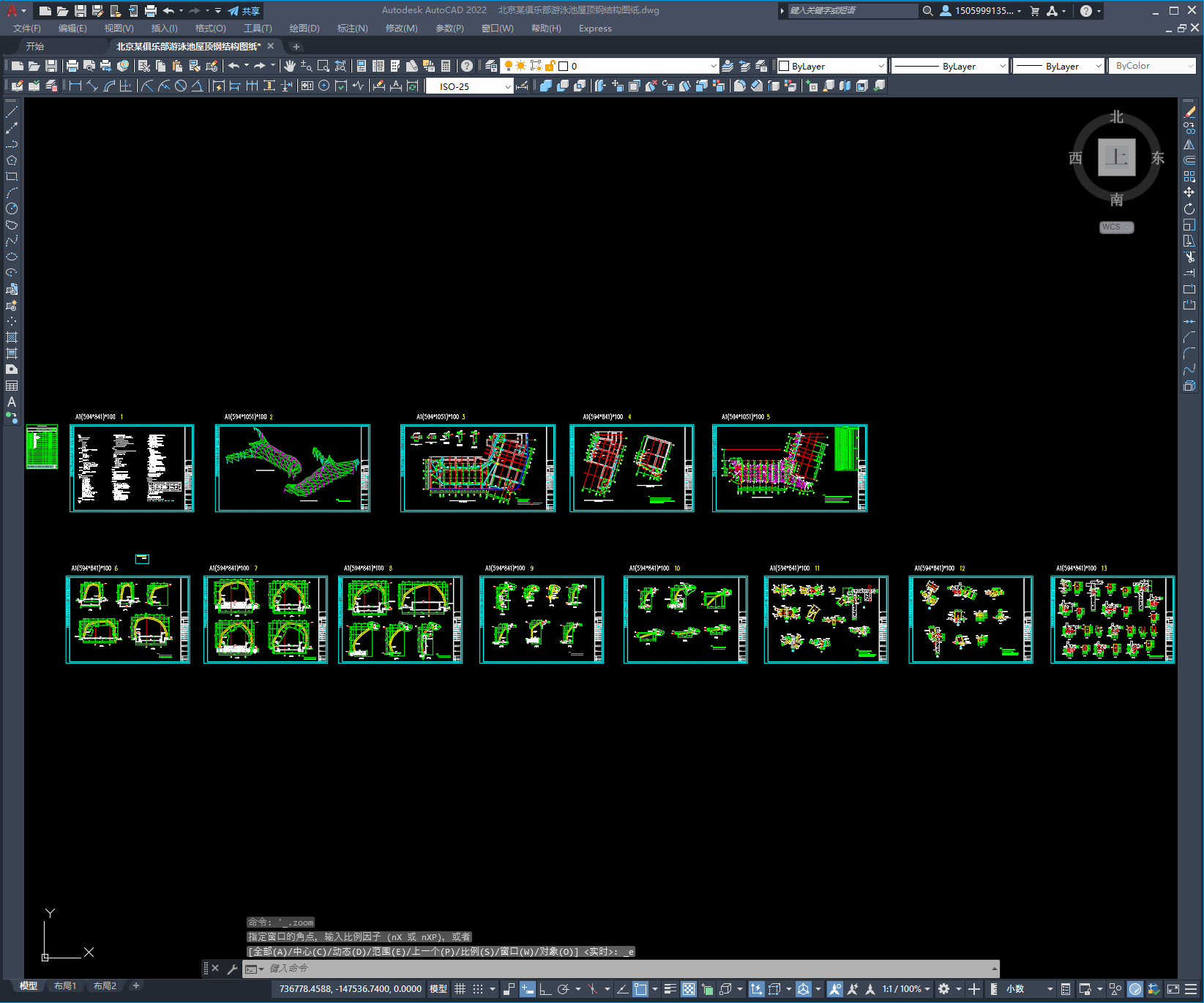

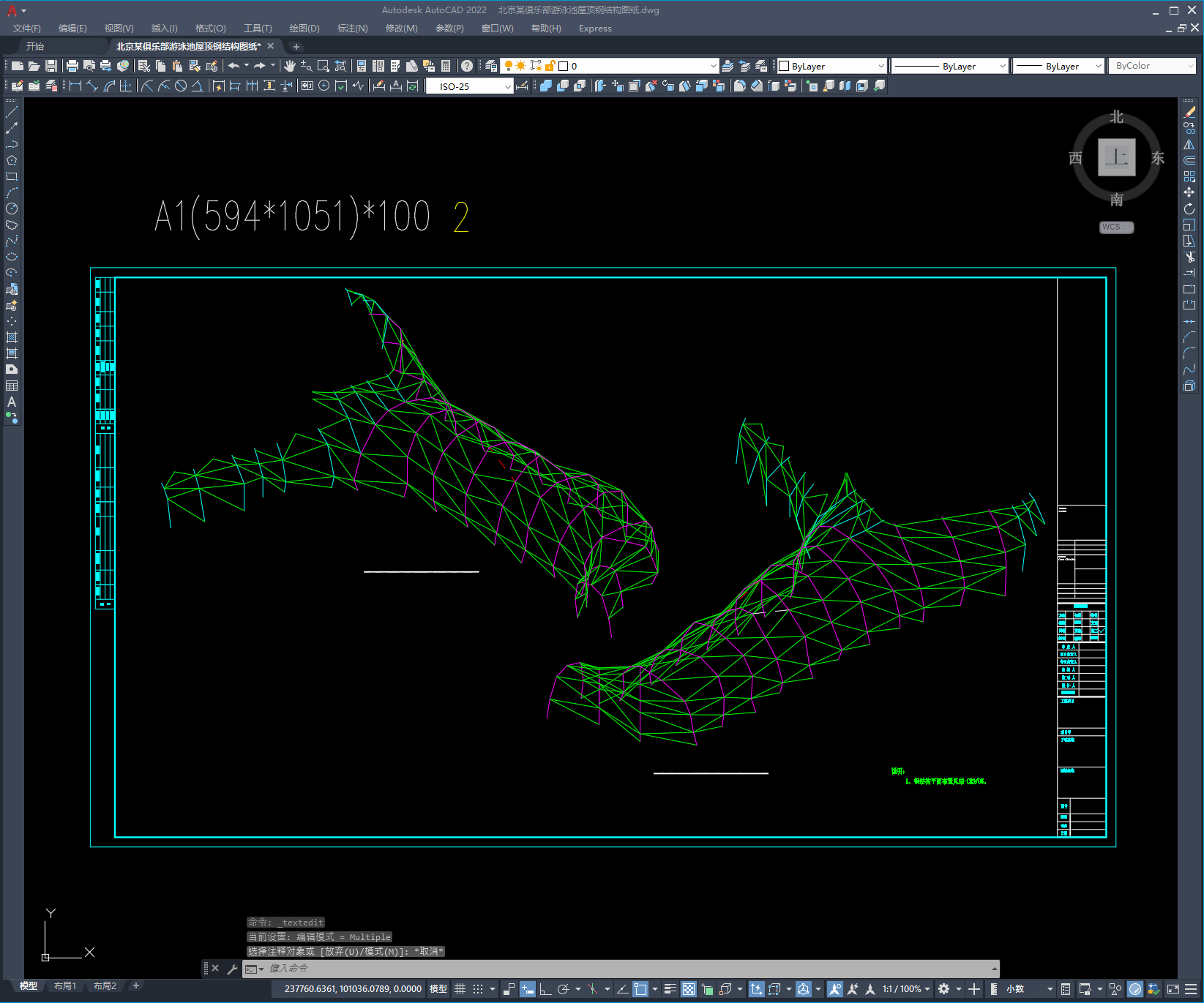

图纸包括：钢结构设计总说明、钢结构轴侧图、钢结构六层顶板锚栓平面布置图、钢结构七 八层锚栓及支座埋件平面布置图、钢结构平面布置图及构件截面表、钢结构剖面图、钢结构节点图、埋件详图共13张图纸。
