全气动顶升旋转抓取机构
（ID:1621533）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 101207-p003.sldprt | 60.49K |
| 2 | 101207-p023.sldprt | 46.33K |
| 3 | 101207-p025.sldprt | 53.83K |
| 4 | 101207-p031.sldprt | 65.74K |
| 5 | 101207-p032.sldprt | 59.25K |
| 6 | 101207-p033.sldprt | 70.38K |
| 7 | 101207-p035.sldprt | 95.78K |
| 8 | 101207-p036.sldprt | 45.47K |
| 9 | 101207-p037.sldprt | 94.22K |
| 10 | 101207-p038.sldprt | 54.08K |
| 11 | 101207-p039.sldprt | 38.55K |
| 12 | 101207-p040.sldprt | 47.63K |
| 13 | 101207-p046.sldprt | 202.97K |
| 14 | 101207-p051.sldprt | 88.52K |
| 15 | 101207-p053.sldprt | 90.47K |
| 16 | 101207-p054.sldprt | 48.80K |
| 17 | 101207-p055.sldprt | 48.52K |
| 18 | 101207-p056.sldprt | 50.71K |
| 19 | 101207-p067.sldprt | 42.77K |
| 20 | 107115-p001.sldasm | 217.33K |
| 21 | 115mmcore.sldprt | 32.23K |
| 22 | 12mmProx.sldprt | 83.03K |
| 23 | 156041_ADVU_16_10_A_P_A_retracted.sldasm | 179.90K |
| 24 | 157319_SUA_12_16.sldprt | 75.71K |
| 25 | 163336_DNC_40_275_PPV_A.sldasm | 288.19K |
| 26 | 34488_FENG_40_275_KF_Retracted.sldasm | 250.93K |
| 27 | 6x20mmLShoulder.sldprt | 72.48K |
| 28 | 8x20mmLShoulder.sldprt | 43.91K |
| 29 | 8x25mmLShoulder.sldprt | 44.68K |
| 30 | 9255_SGS_M8____0_.sldprt | 103.15K |
| 31 | AS0821.sldprt | 32.58K |
| 32 | AXK0821TN.sldprt | 106.95K |
| 33 | AXW20.sldprt | 903.15K |
| 34 | GRW13_5_32x65Open_Extend.sldasm | 369.84K |
| 35 | hk2010.sldprt | 962.99K |
| 36 | HO_20311.sldprt | 104.10K |
| 37 | LS0821.sldprt | 31.91K |
| 38 | MCFR-32-SBX.sldprt | 78.12K |
| 39 | OEM.25MFB.sldprt | 77.87K |
| 40 | OSP-PL25_250.sldasm | 463.35K |
| 41 | 全气动顶升旋转抓取机构.SLDASM | 2.46M |
此图纸下载需要56金币
立即下载
发布者
模型信息
图纸ID：1621533
图纸格式：sldprt,sldasm
文件大小：8.04M
所需金币：56
上传时间：2024-10-13 16:37:11
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
顶升
旋转抓取
取放料
抓取机械手
包装机械手
图纸简介

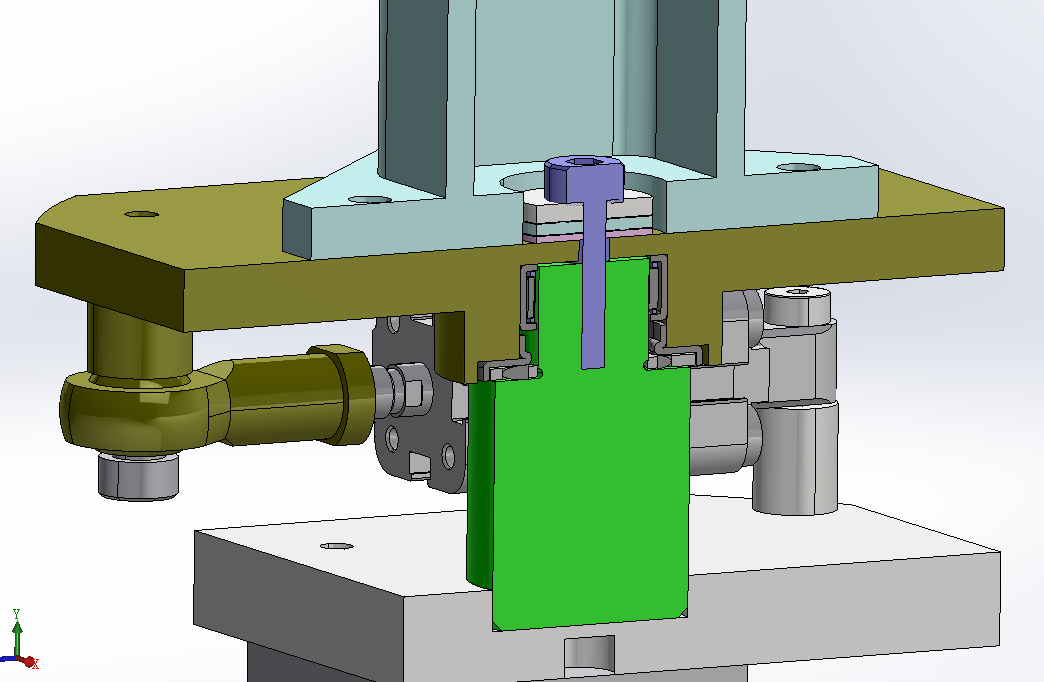

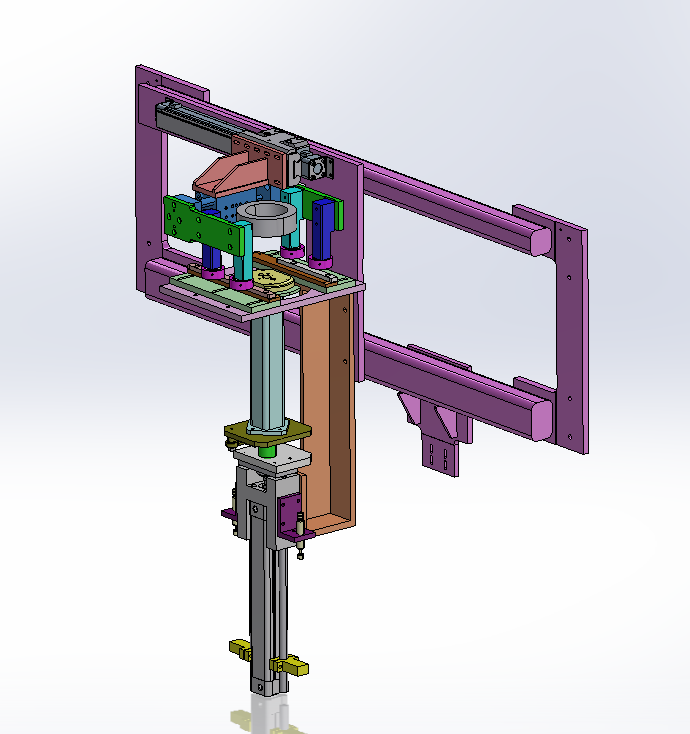

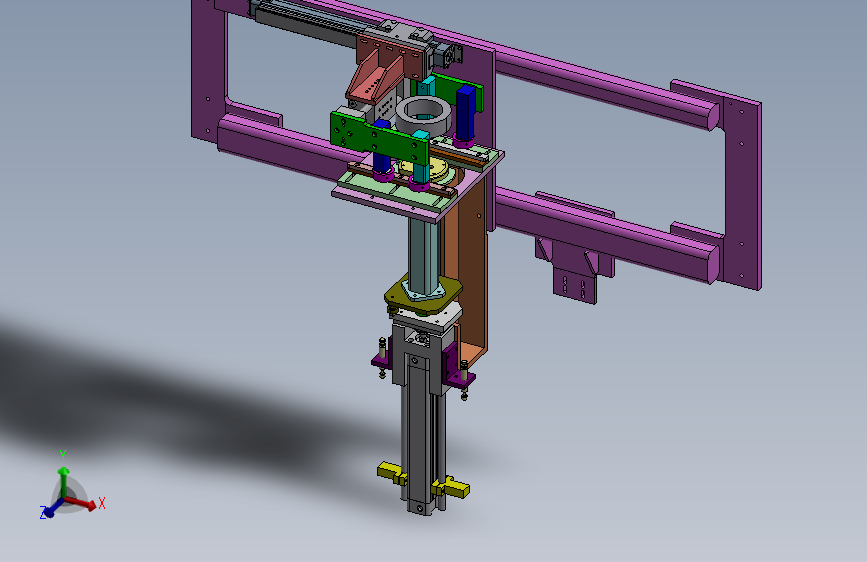

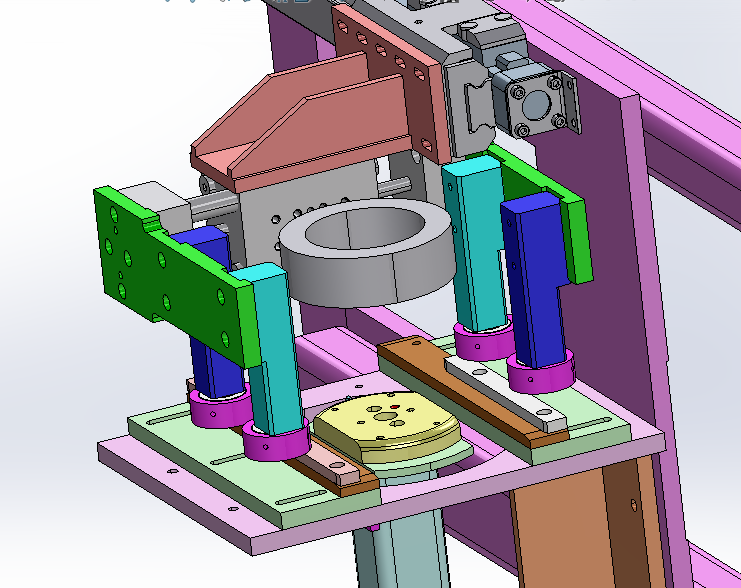

全气动顶升旋转抓取机构

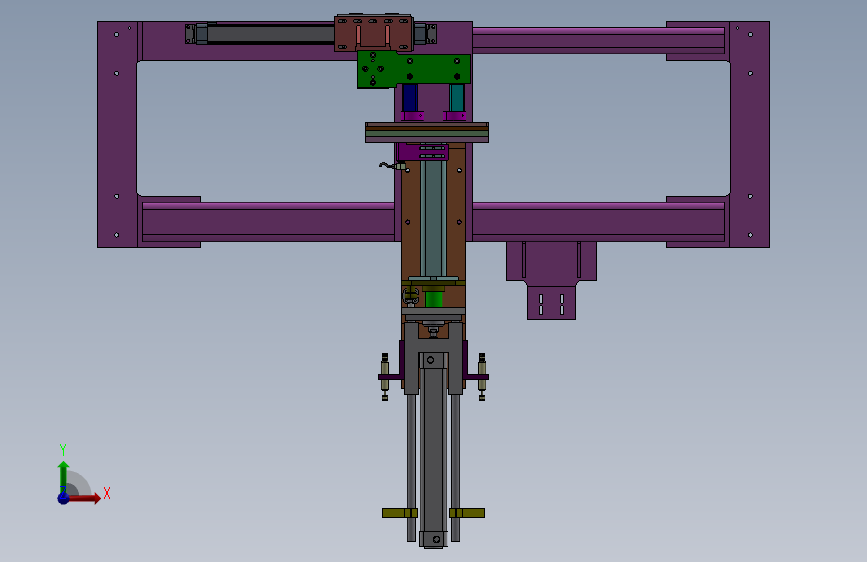

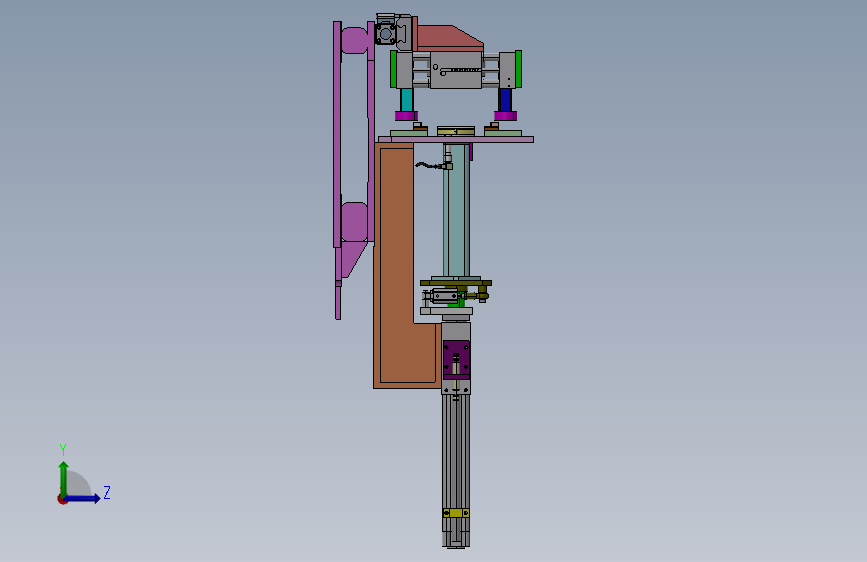

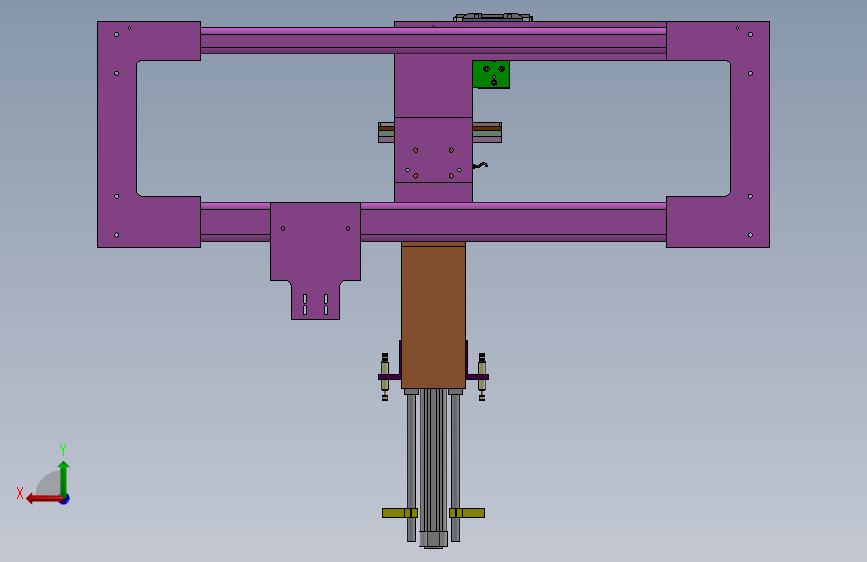

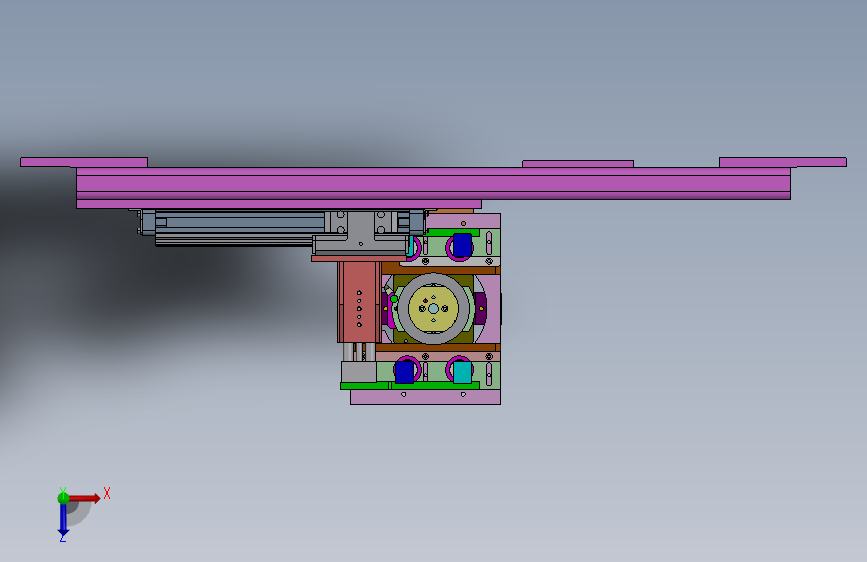

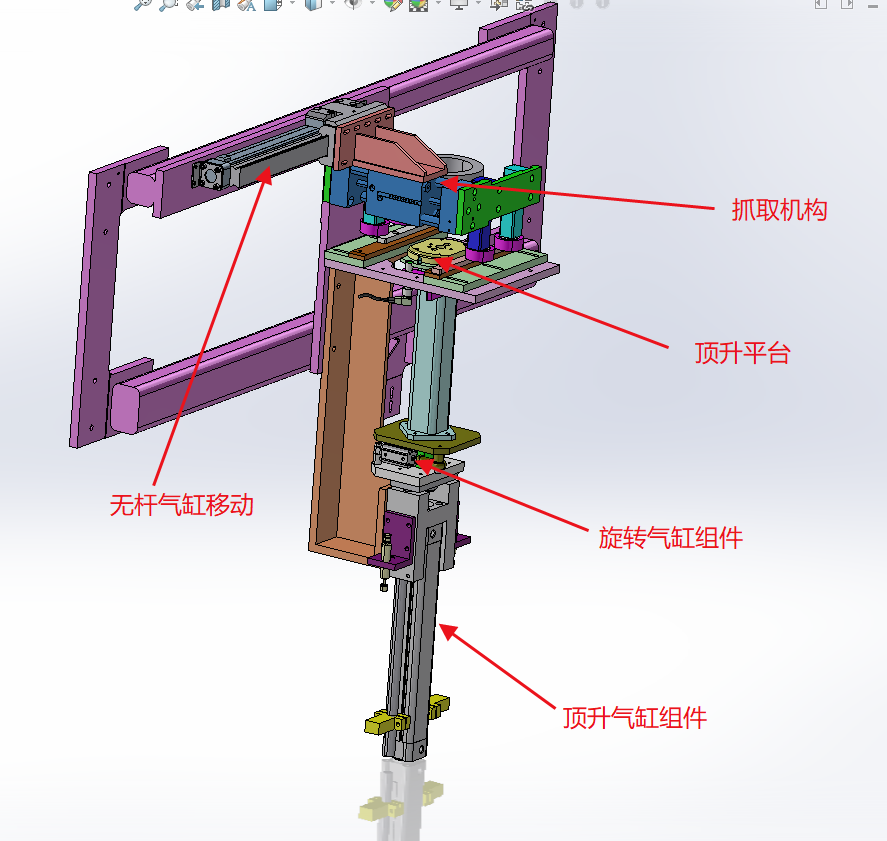

工作过程：由顶升机构将物料从高处工位落至抓取处，同时物料旋转90度；通过气动机械手抓取物料，由无杆气缸驱动到下一工位。
顶升行程250，旋转角度90，左右取放行程250
