骨架零件注塑成型工艺及模具设计【JA052】【含15张CAD图纸】
（ID:1622333）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

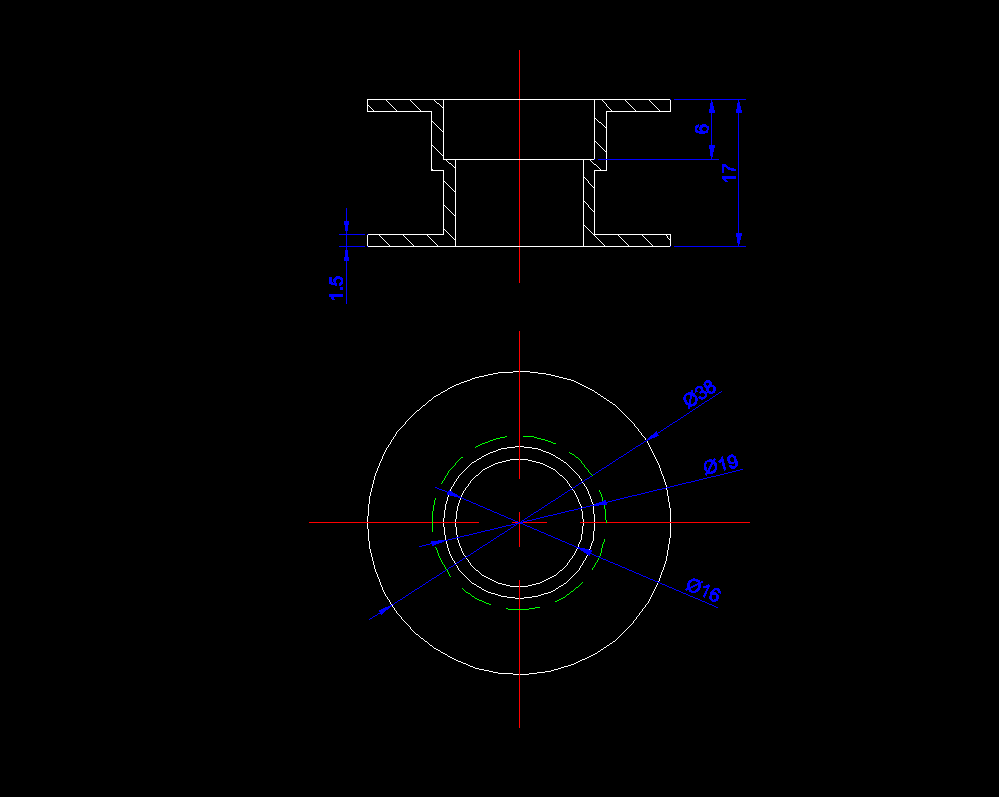

| 1 | 1产品尺寸.png | 22.71K |

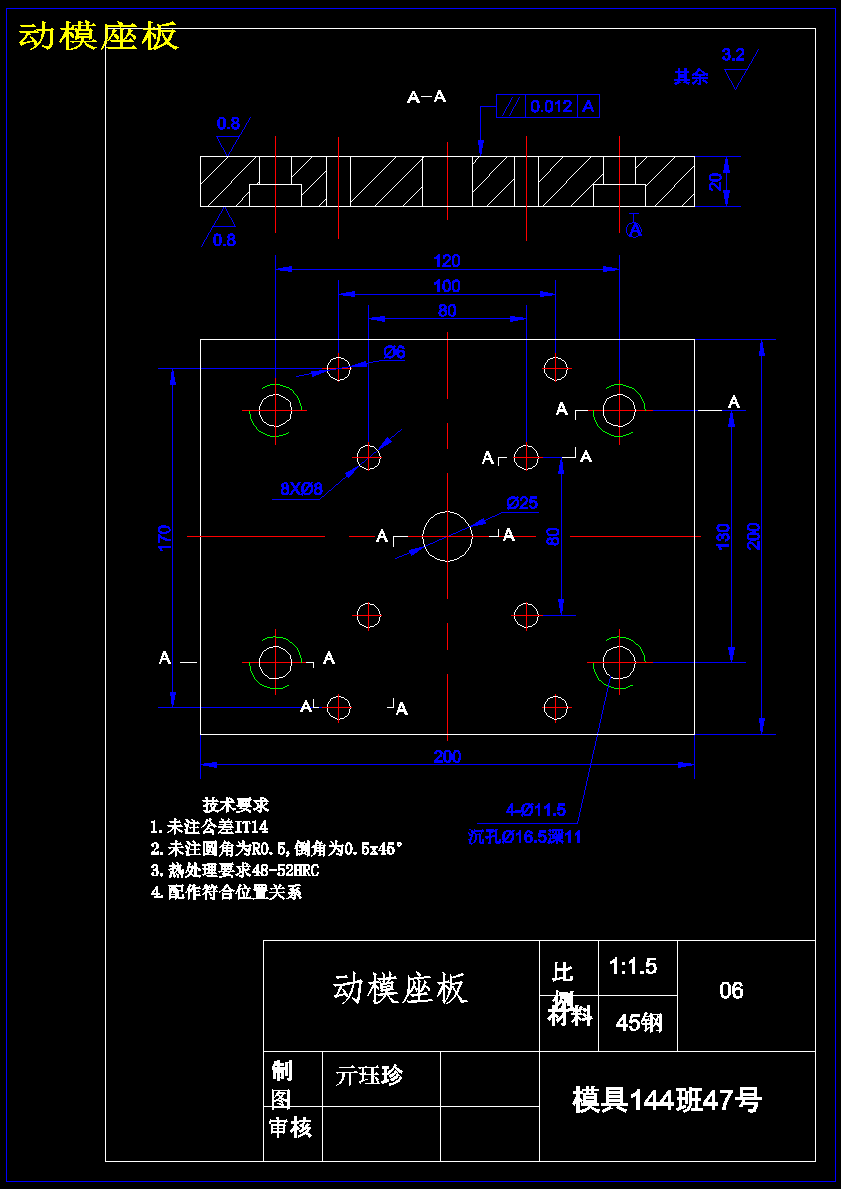

| 2 | 动模座板.dwg | 297.47K |
| 3 | 动模座板.png | 22.30K |

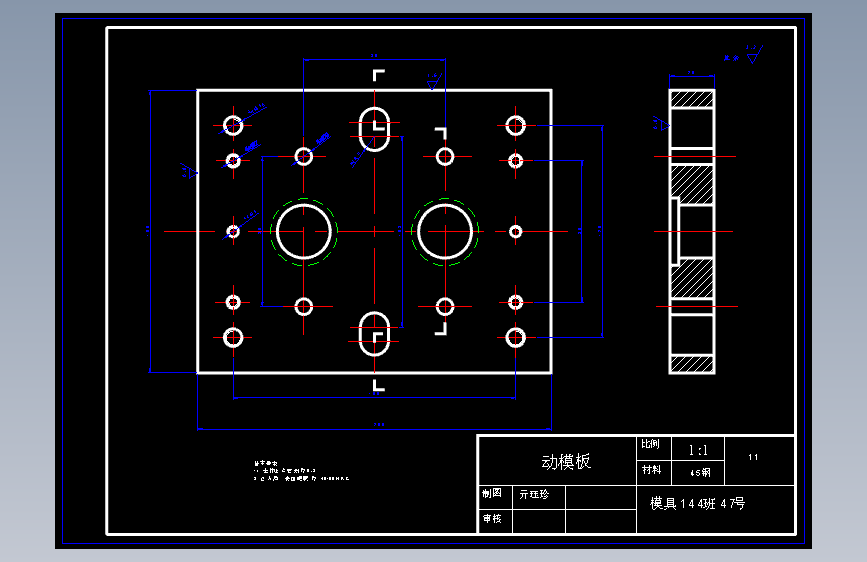

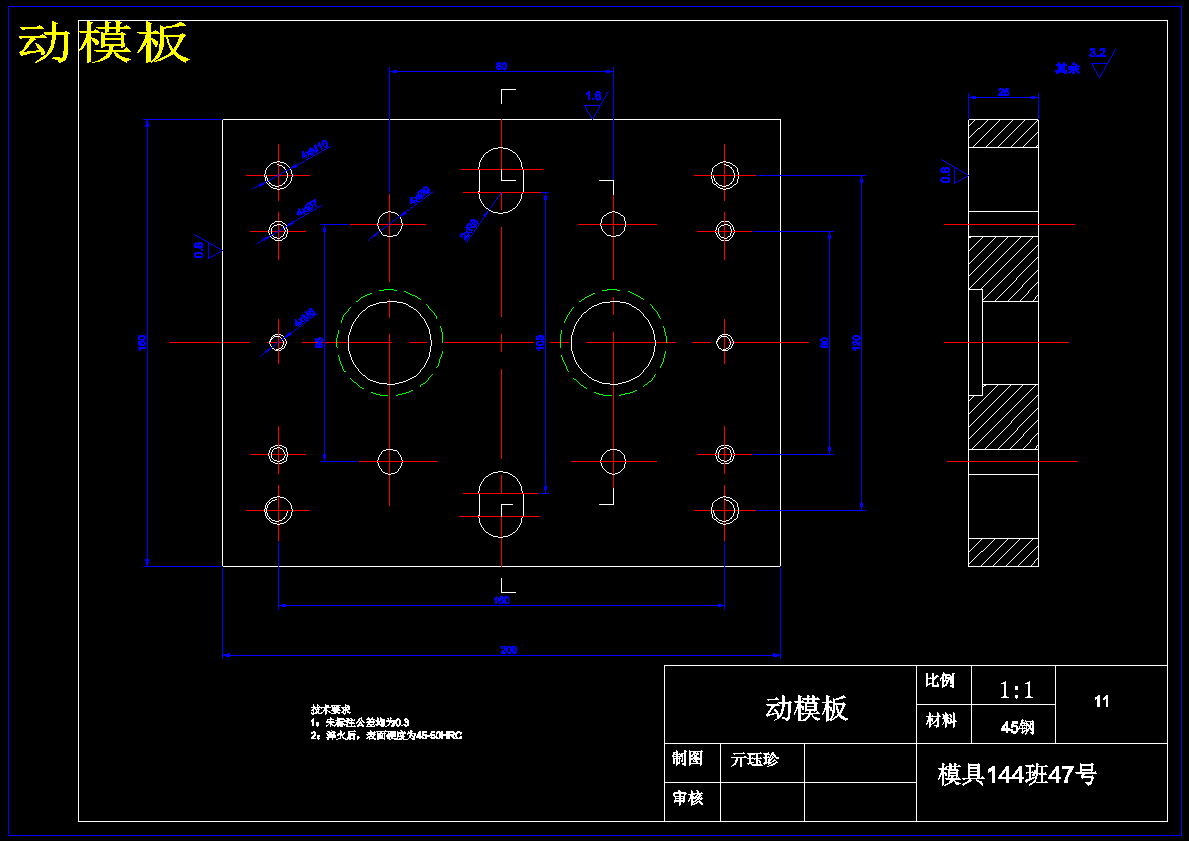

| 4 | 动模板.dwg | 301.13K |
| 5 | 动模板.png | 18.50K |
| 6 | 动模板工序卡.doc | 82.50K |
| 7 | 动模板机械加工工艺过程卡.doc | 31.00K |

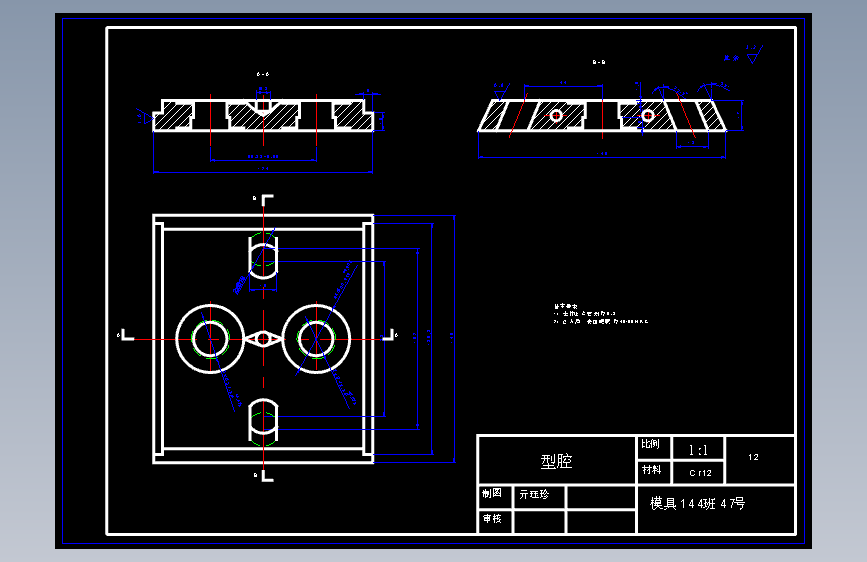

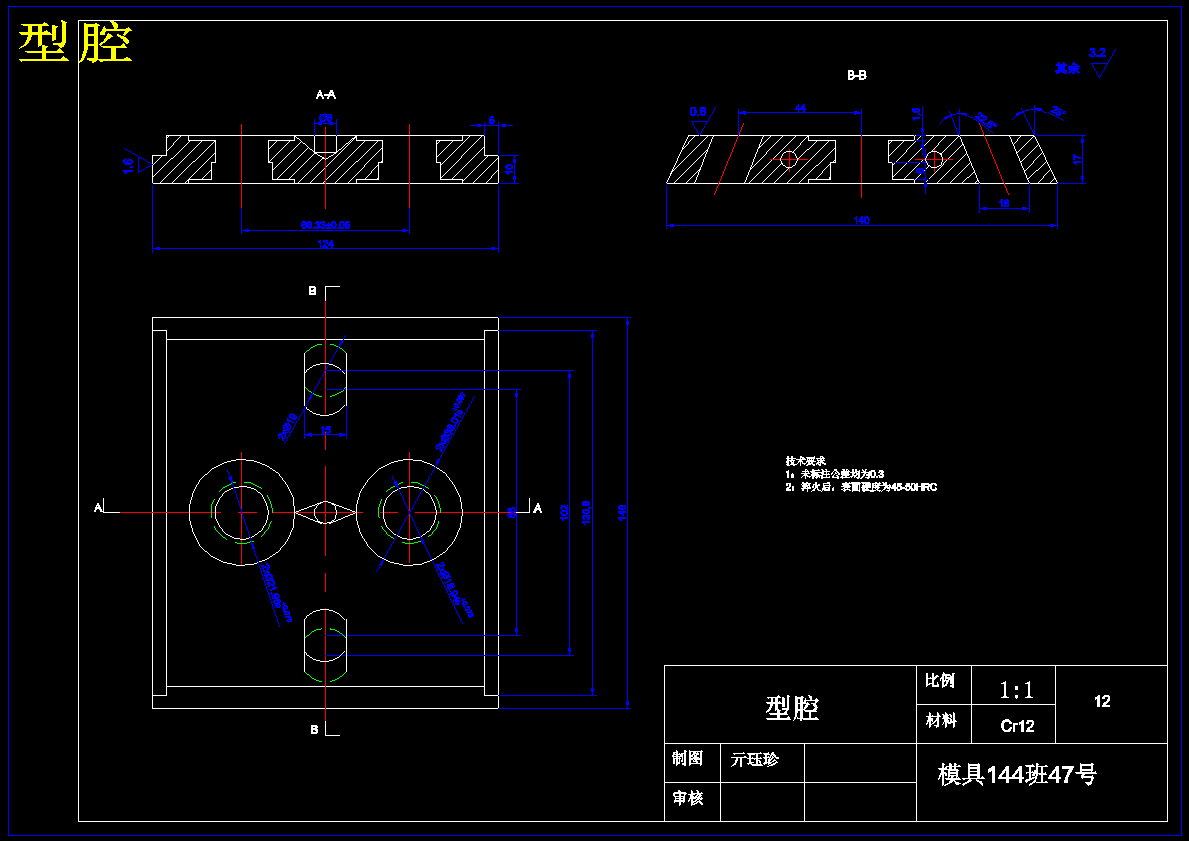

| 8 | 型腔.dwg | 309.51K |
| 9 | 型腔.png | 20.69K |
| 10 | 型腔工序卡.doc | 90.50K |
| 11 | 型腔机械加工工艺过程卡.doc | 31.00K |

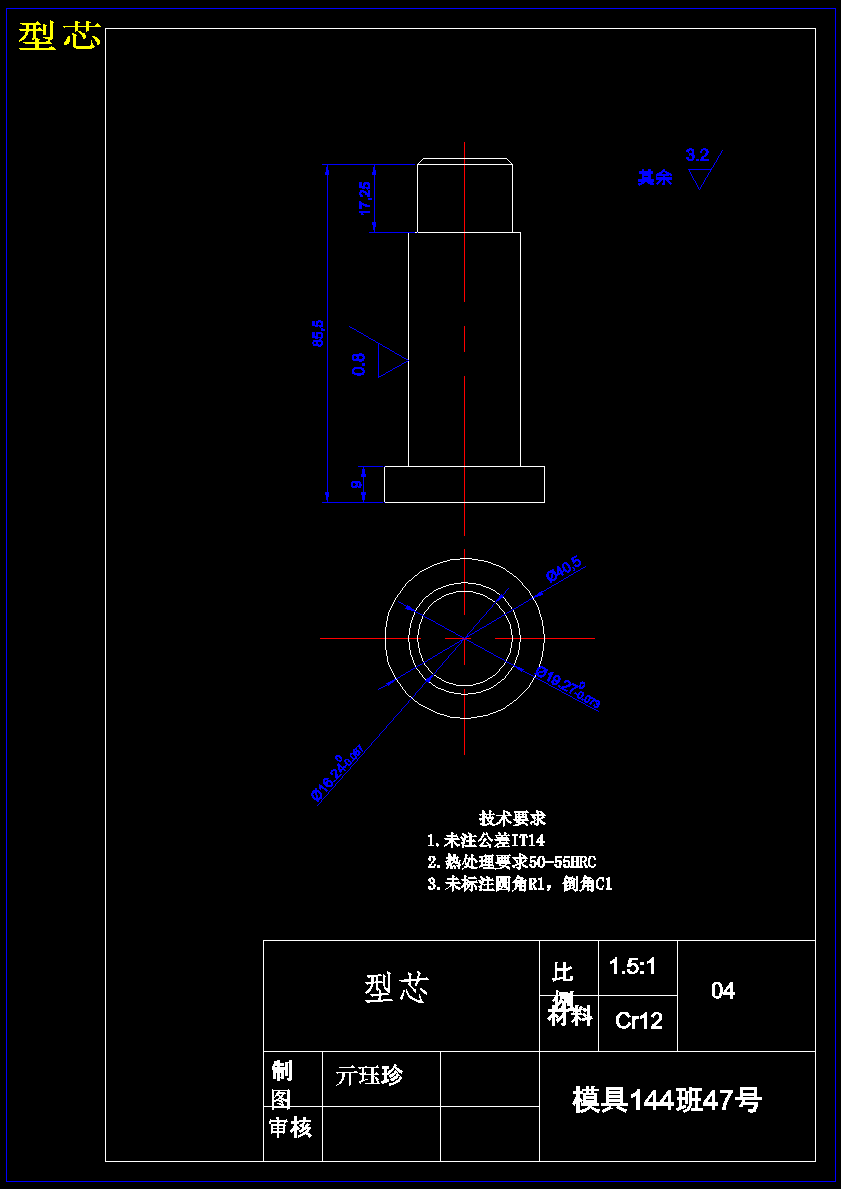

| 12 | 型芯.dwg | 294.78K |
| 13 | 型芯.png | 16.41K |
| 14 | 定位圈.dwg | 296.15K |

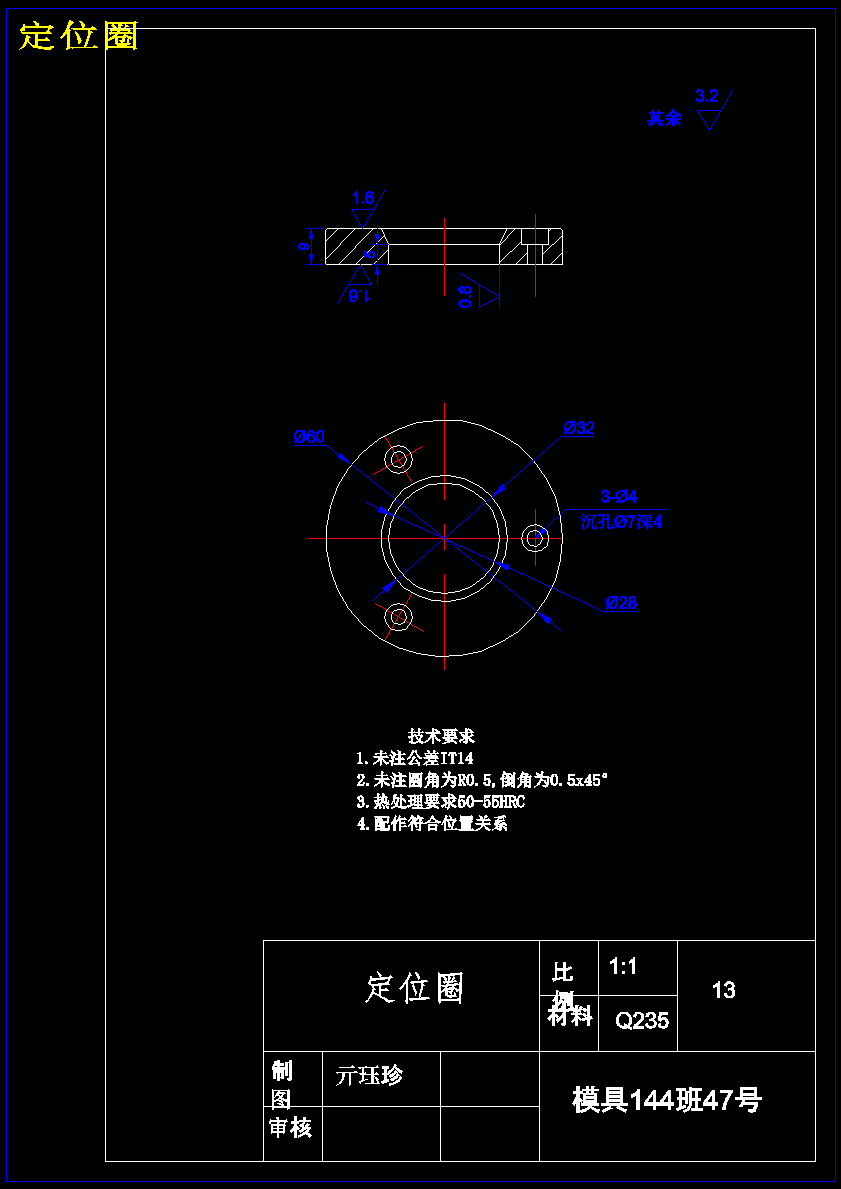

| 15 | 定位圈.png | 20.03K |

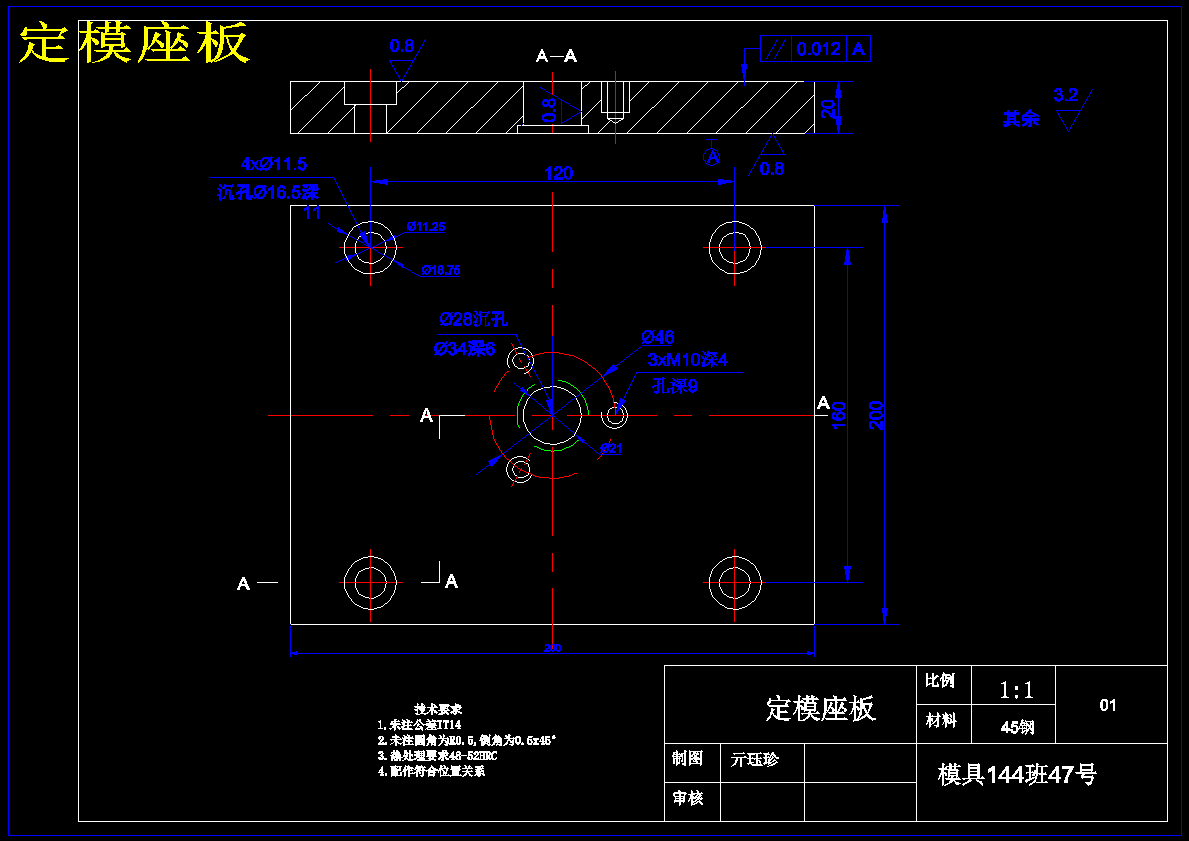

| 16 | 定模座板.dwg | 297.81K |
| 17 | 定模座板.png | 22.53K |

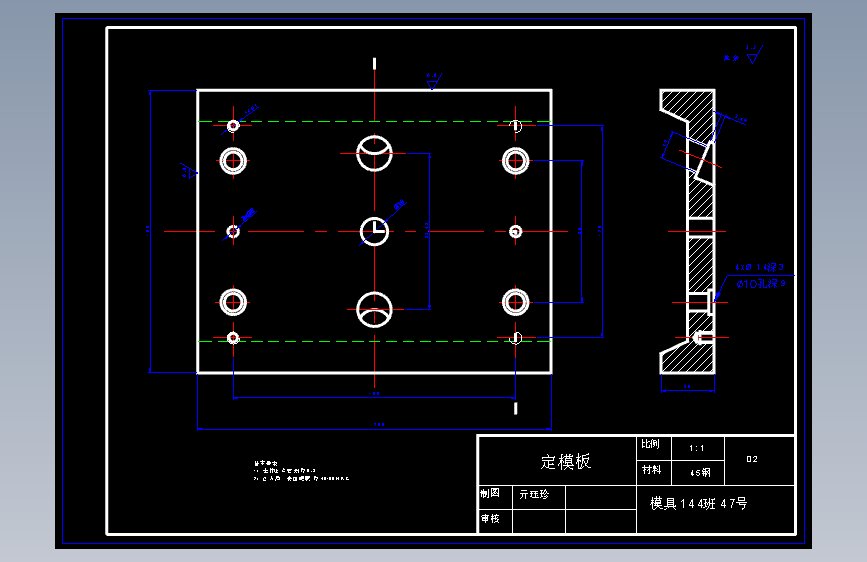

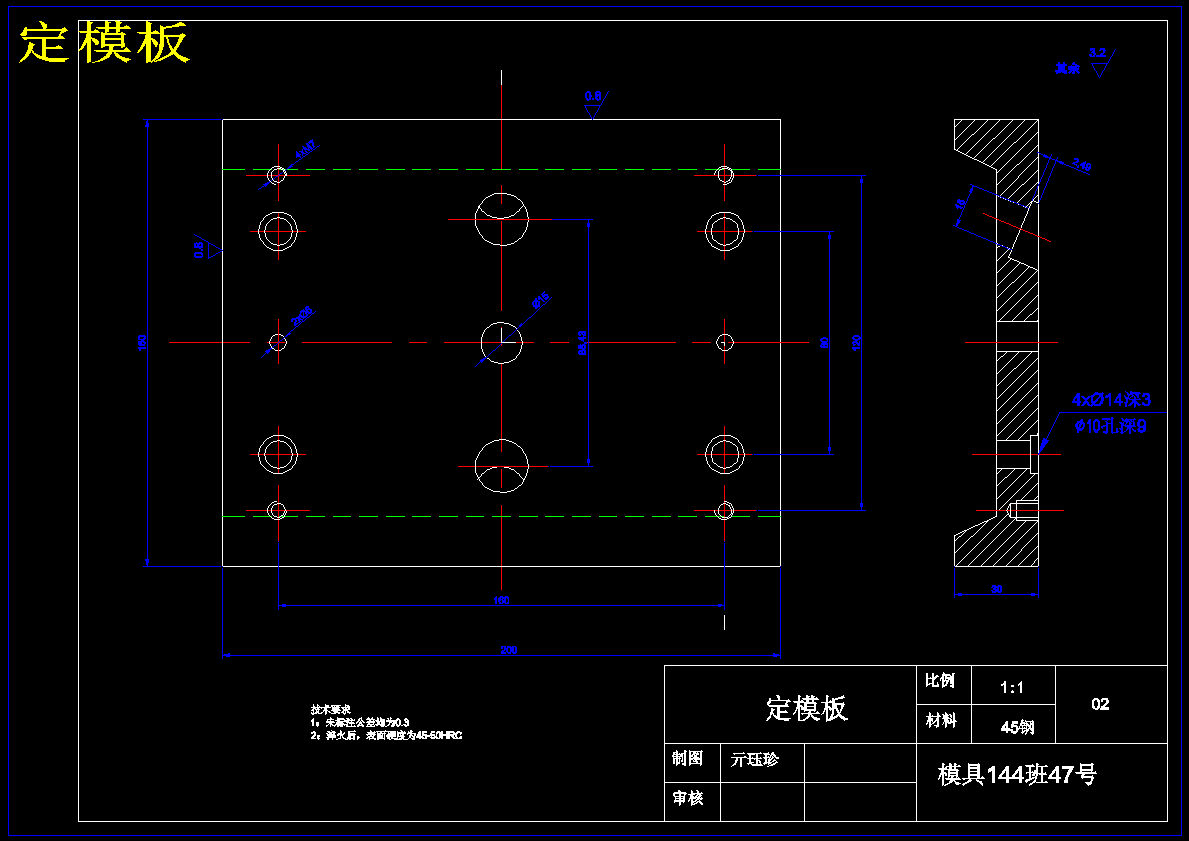

| 18 | 定模板.dwg | 300.94K |
| 19 | 定模板.png | 19.28K |

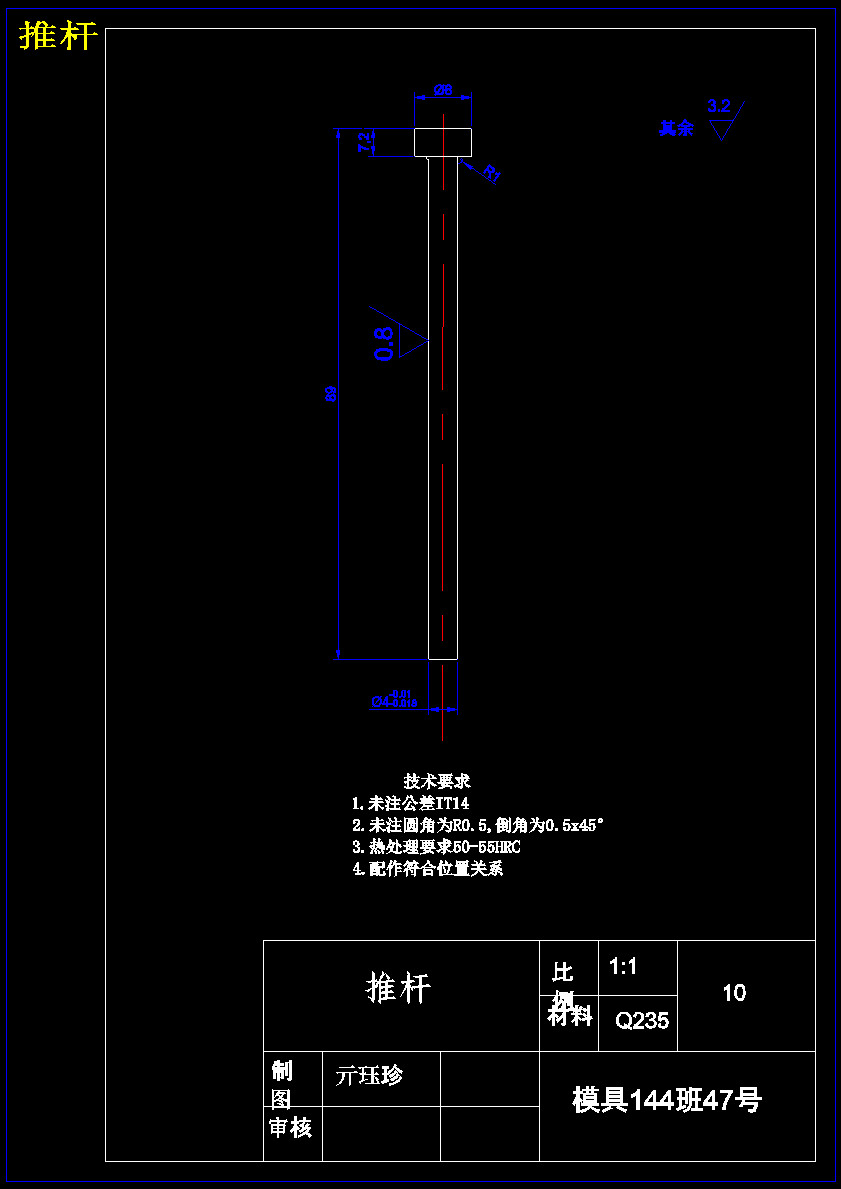

| 20 | 推杆.dwg | 294.34K |
| 21 | 推杆.png | 13.58K |

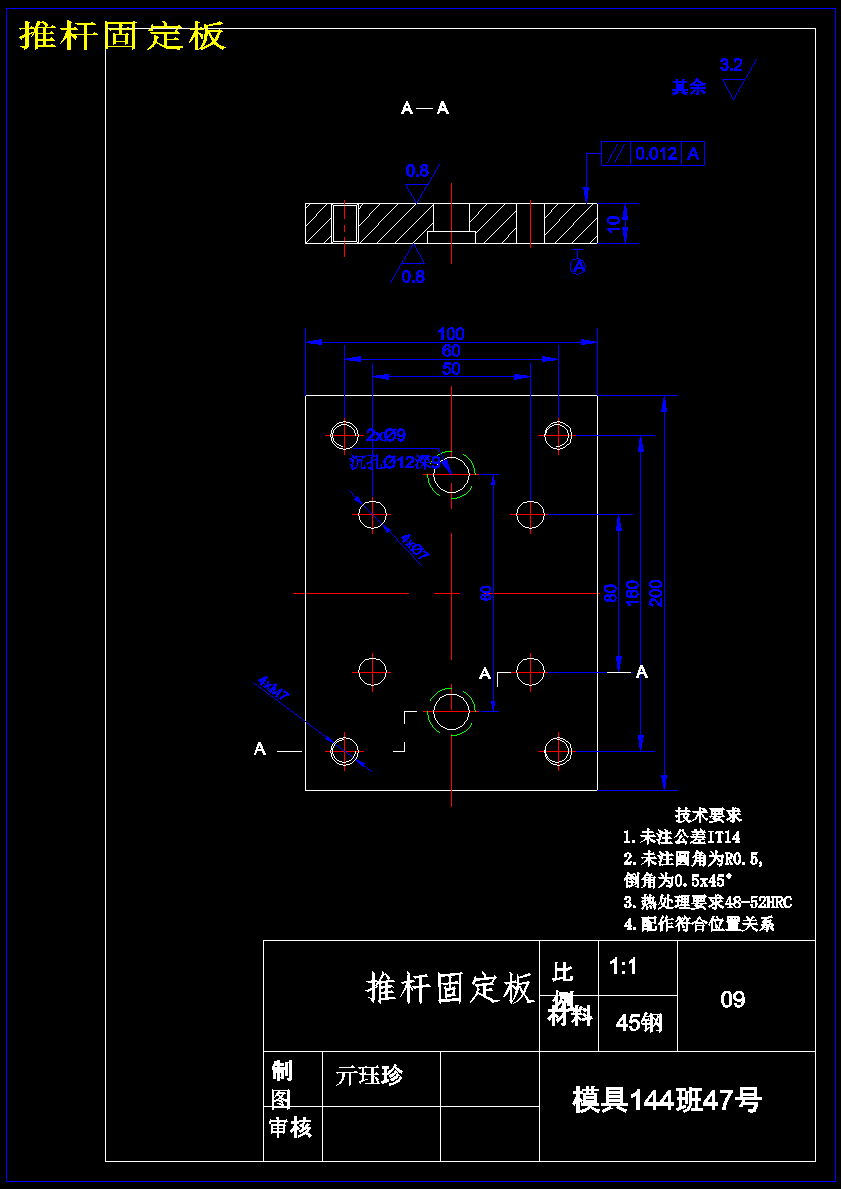

| 22 | 推杆固定板.dwg | 297.13K |
| 23 | 推杆固定板.png | 20.75K |

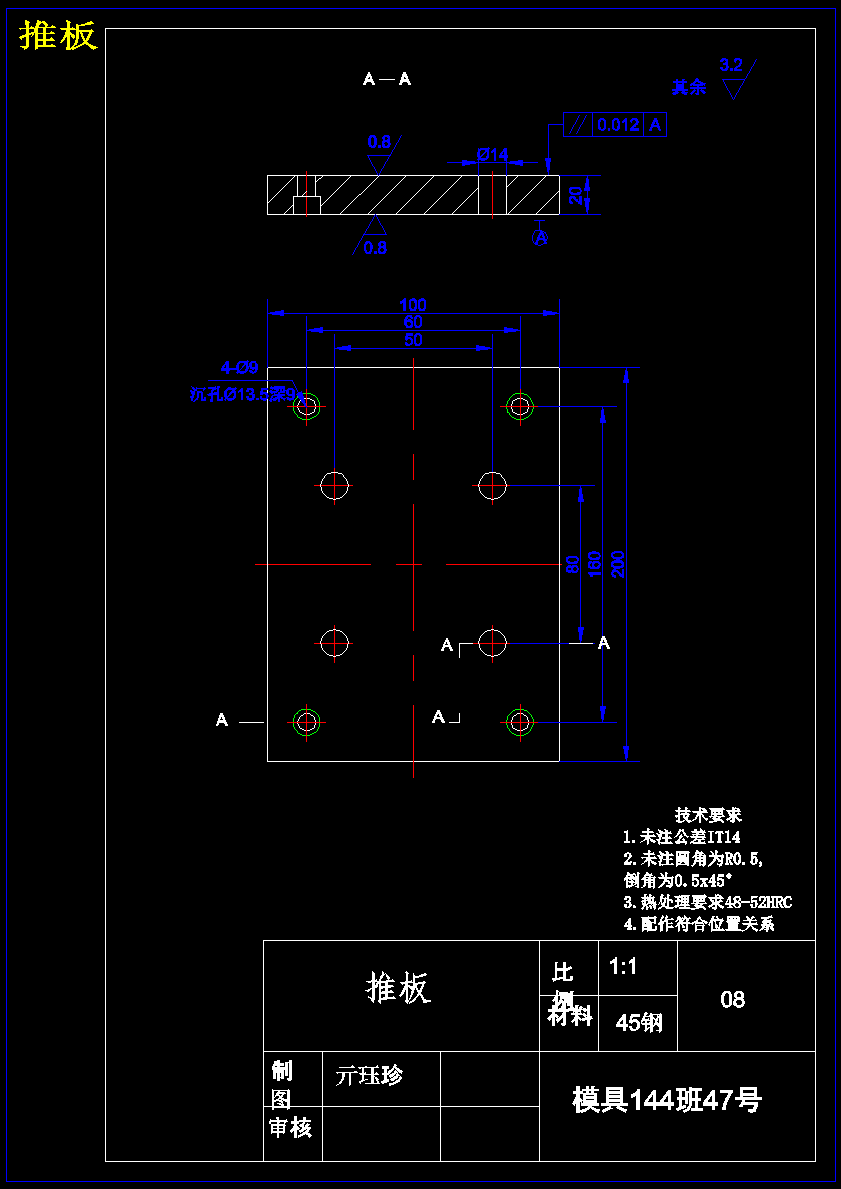

| 24 | 推板.dwg | 295.12K |
| 25 | 推板.png | 18.04K |

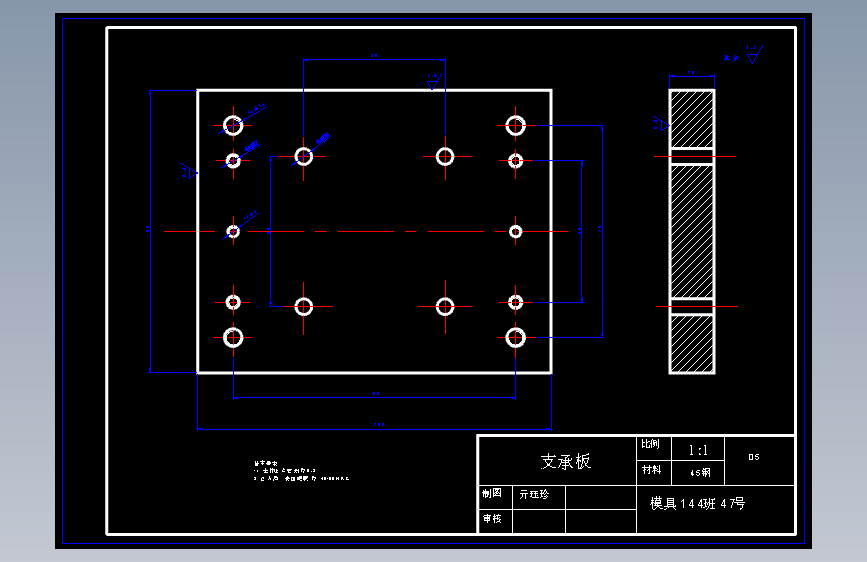

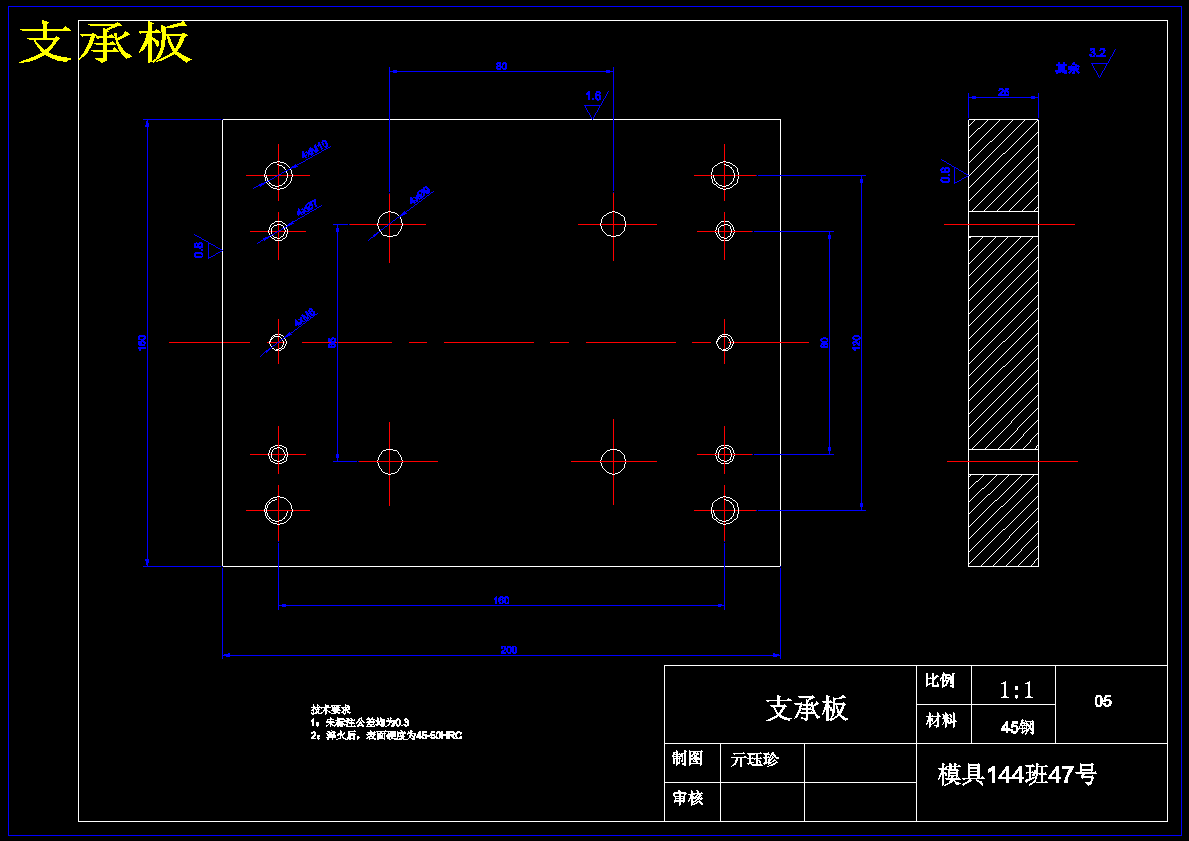

| 26 | 支承板.dwg | 298.41K |
| 27 | 支承板.png | 17.43K |

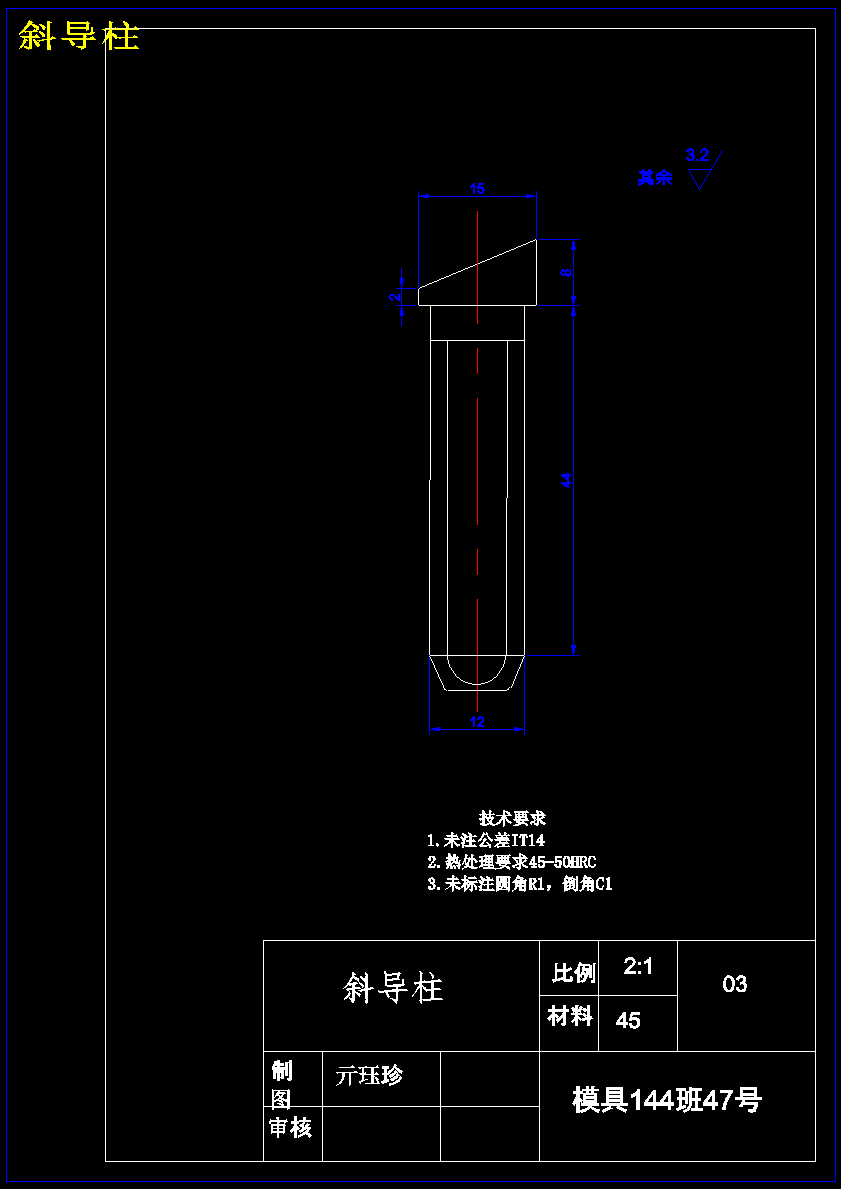

| 28 | 斜导柱.dwg | 294.50K |
| 29 | 斜导柱.png | 12.98K |

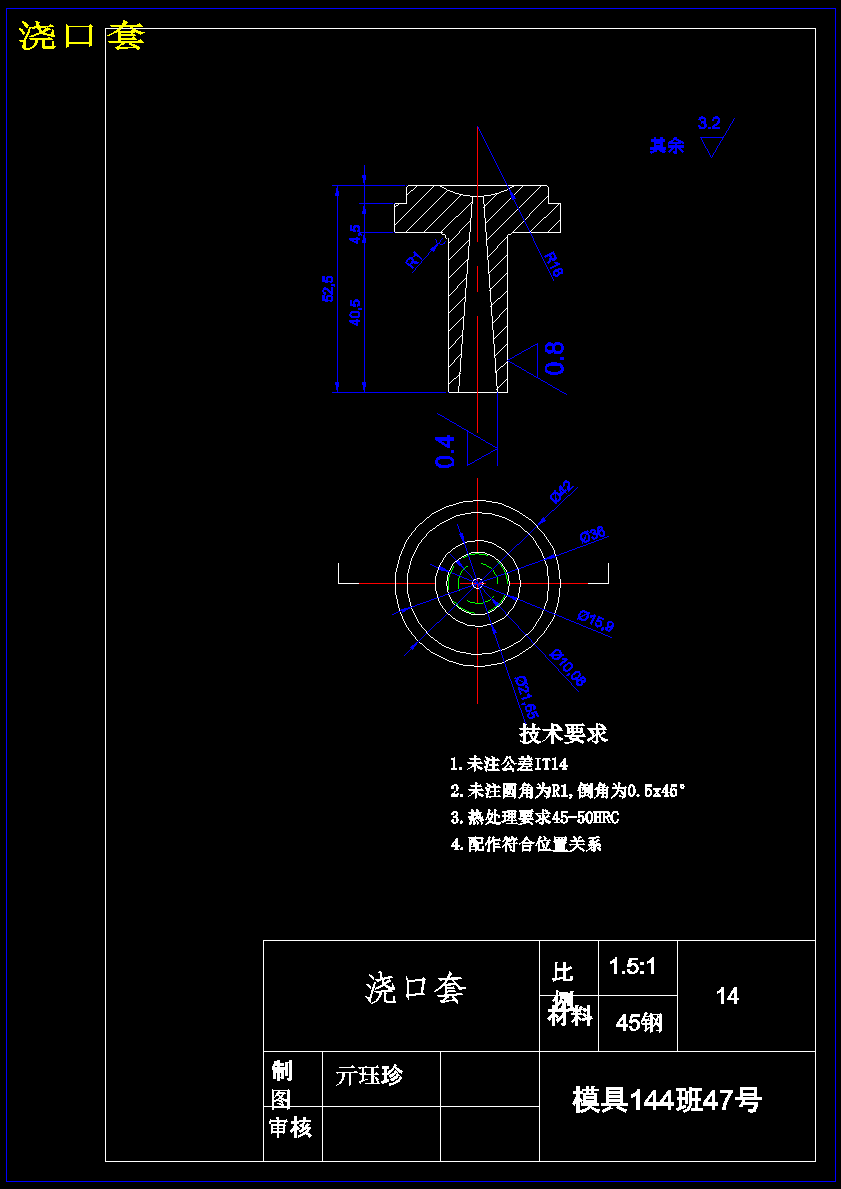

| 30 | 浇口套.dwg | 297.53K |
| 31 | 浇口套.png | 21.36K |

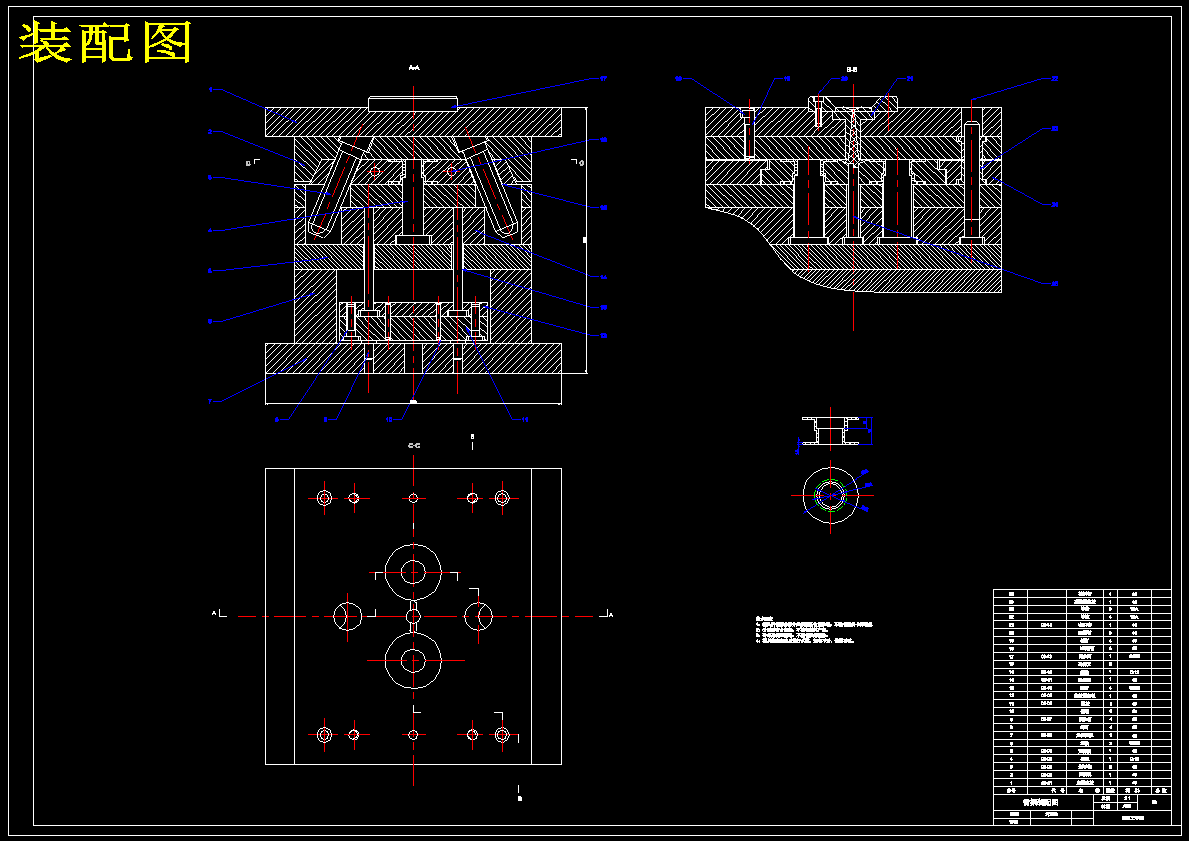

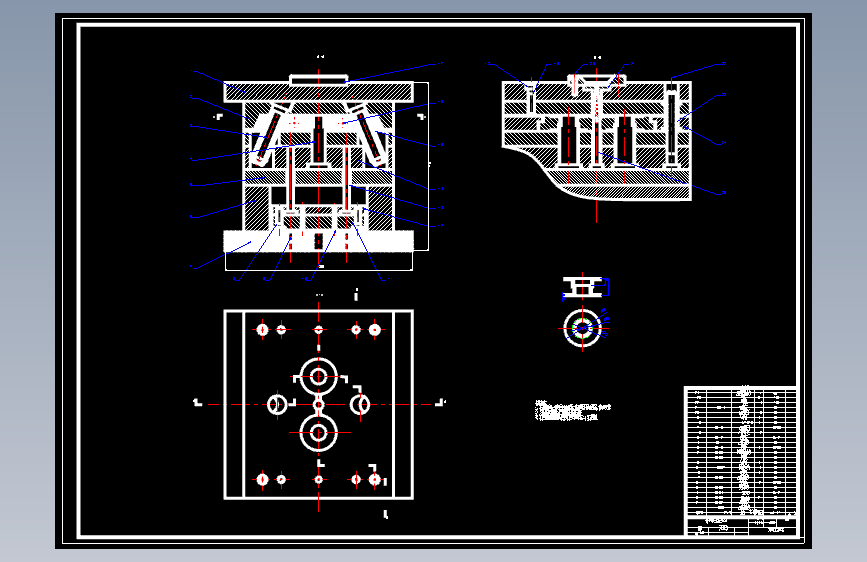

| 32 | 装配图.dwg | 339.86K |
| 33 | 装配图.png | 35.74K |

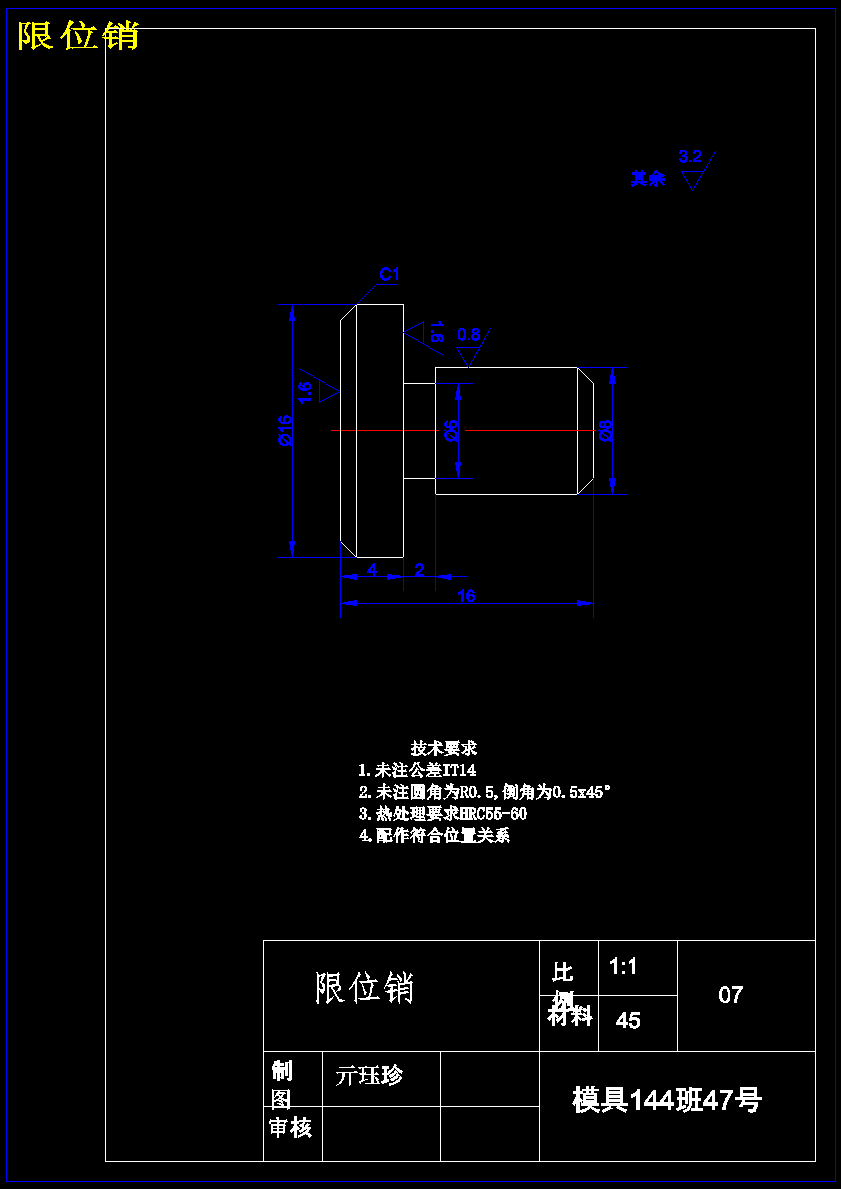

| 34 | 限位销.dwg | 292.71K |
| 35 | 限位销.png | 14.65K |
| 36 | 骨架毕业设计说明书.doc | 864.31K |
此图纸下载需要150金币
立即下载
发布者
模型信息
图纸ID：1622333
图纸格式：dwg
文件大小：1.36M
所需金币：150
上传时间：2024-10-13 21:03:19
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2004
