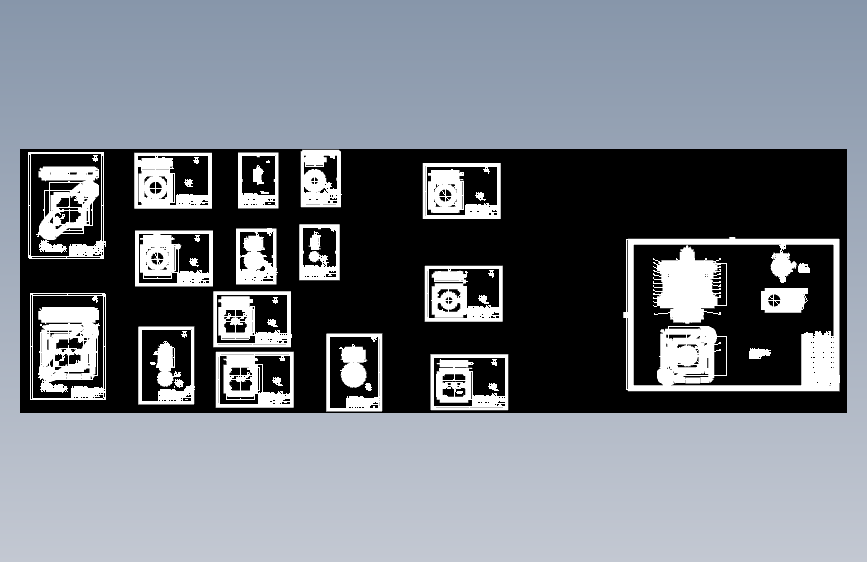

支撑盘冲压成形工艺及模具设计-锥形盘【含16张CAD图纸】（ID:1622516）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

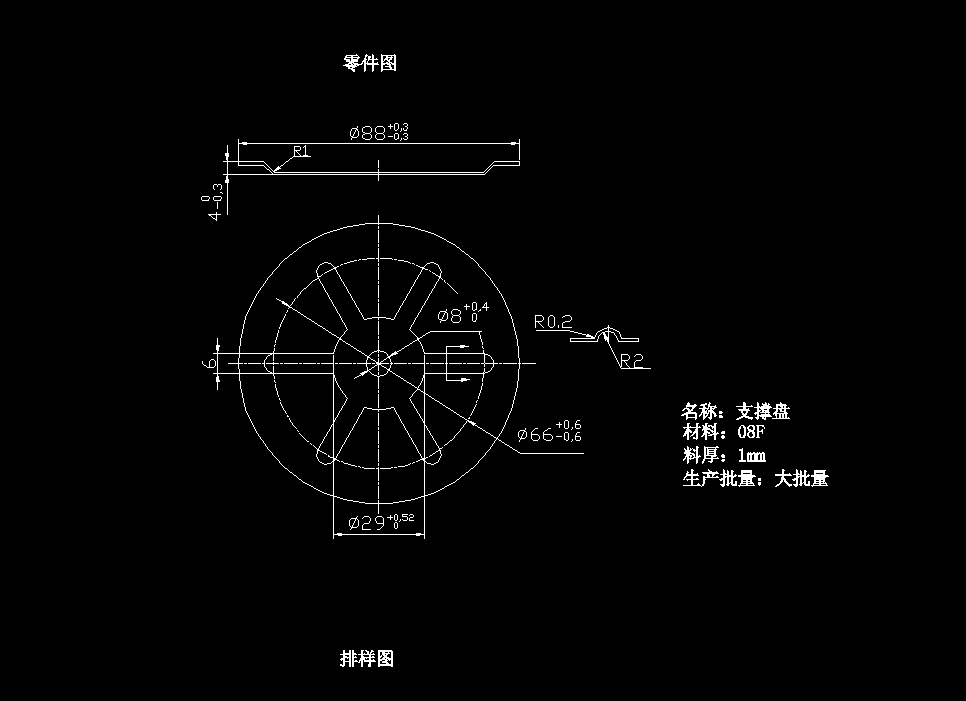

| 1 | 1产品尺寸.png | 23.48K |

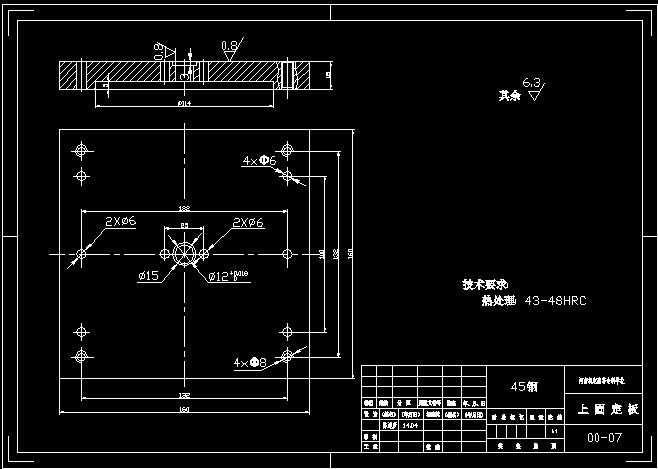

| 2 | 上固定板.jpg | 36.26K |

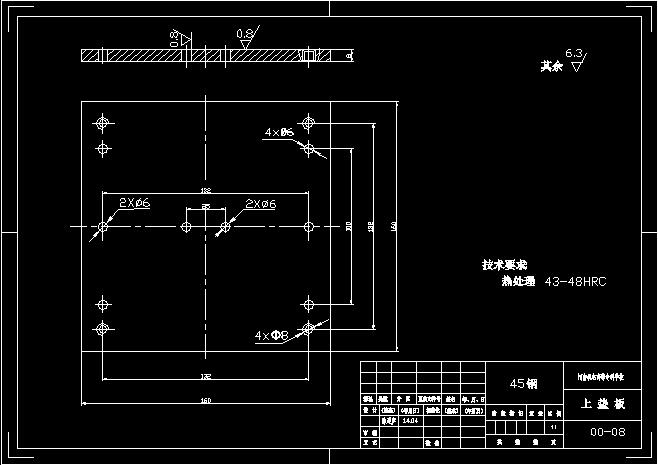

| 3 | 上垫板.jpg | 31.07K |

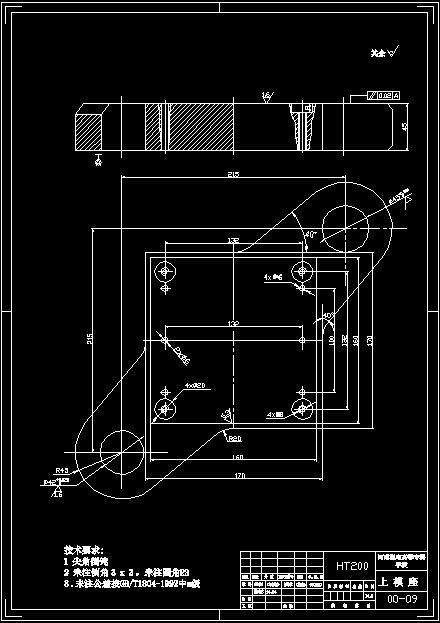

| 4 | 上模座.jpg | 38.20K |

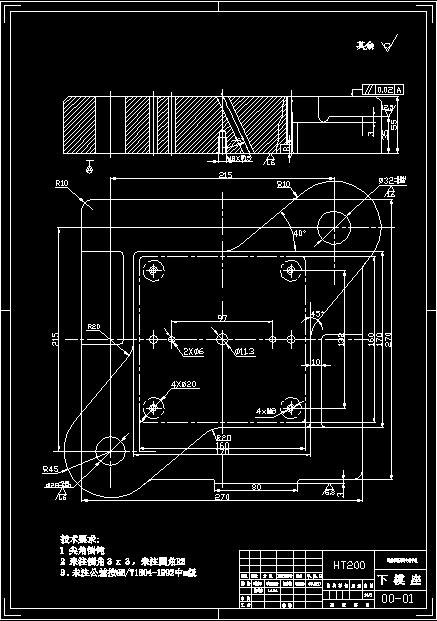

| 5 | 下模座.jpg | 48.10K |
| 6 | 中期检查表.doc | 37.00K |
| 7 | 中英文摘要.doc | 25.00K |
| 8 | 任务书.doc | 34.50K |
| 9 | 全套CAD图纸共16张.dwg | 528.11K |
| 10 | 全套CAD图纸共16张.png | 22.56K |

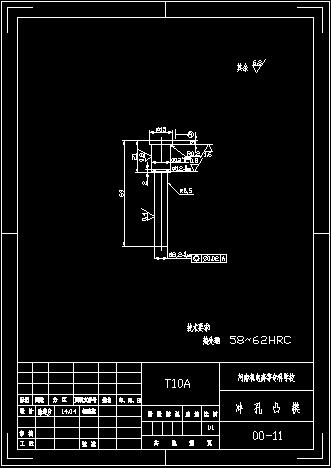

| 11 | 冲孔凸模.jpg | 18.02K |
| 12 | 冲孔凸模机械加工工序卡.doc | 292.00K |
| 13 | 冲孔凸模机械加工工艺过程卡.doc | 52.00K |

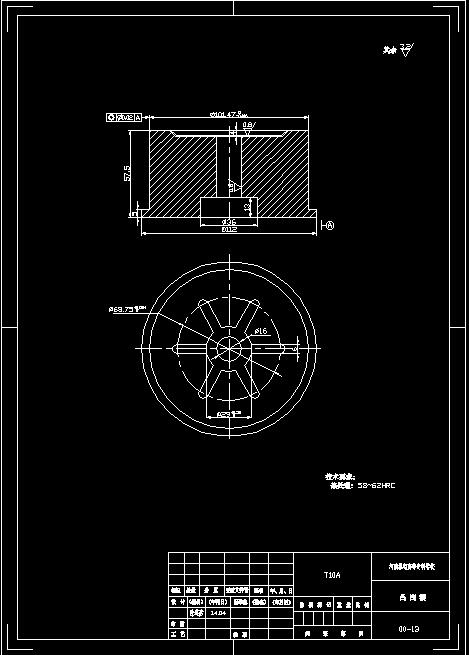

| 14 | 凸凹模.jpg | 35.34K |

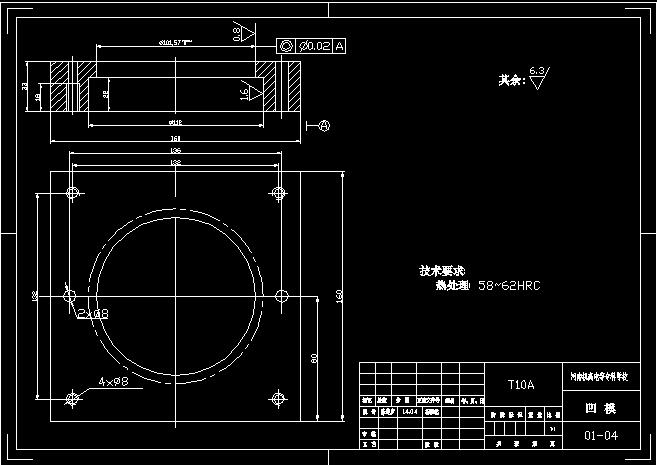

| 15 | 凹模.jpg | 35.29K |
| 16 | 封面.doc | 25.00K |

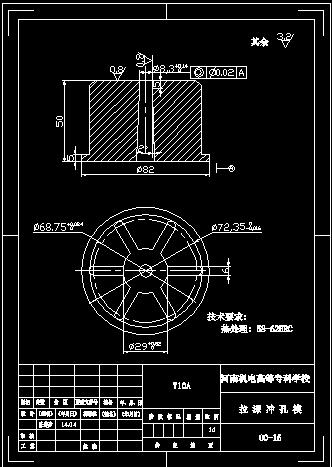

| 17 | 拉深冲孔模.jpg | 31.32K |

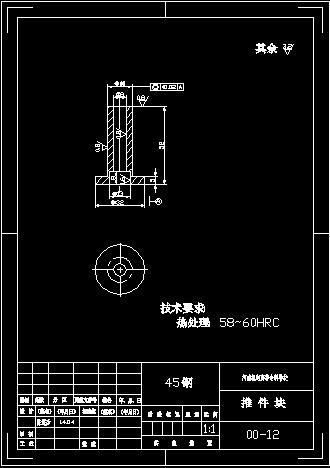

| 18 | 推件块.jpg | 20.36K |
| 19 | 毕业设计说明书.doc | 301.00K |
| 20 | 目录.doc | 35.50K |

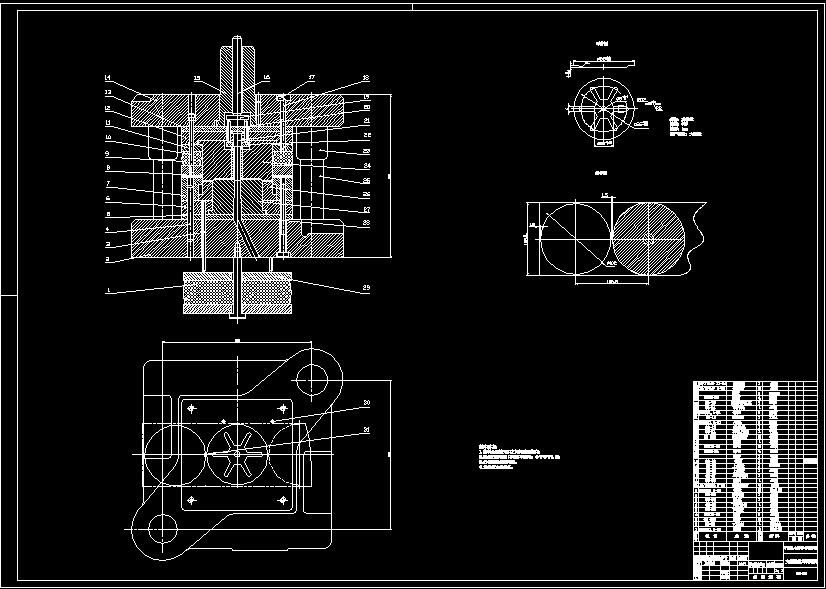

| 21 | 装配图.jpg | 74.73K |
| 22 | 评语中.doc | 18.50K |

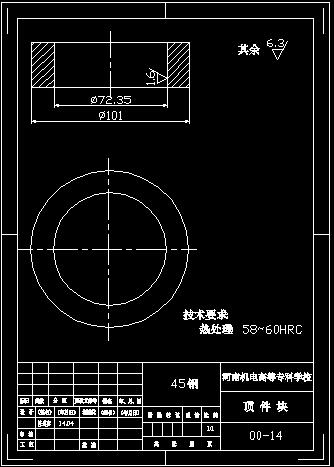

| 23 | 顶件块.jpg | 23.76K |
此图纸下载需要150金币
立即下载
发布者
咨询设计 QQ加3278627871
创作: 29029
粉丝: 810
加入时间：2023-06-16
模型信息
图纸ID：1622516
图纸格式：dwg
文件大小：856.03KB
所需金币：150
上传时间：2024-10-13 21:10:48
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2004
