止动板冲裁成形-止动件冲压模具设计【含11张CAD图纸】（ID:1622518）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17288250504910.zip | 1.68M |

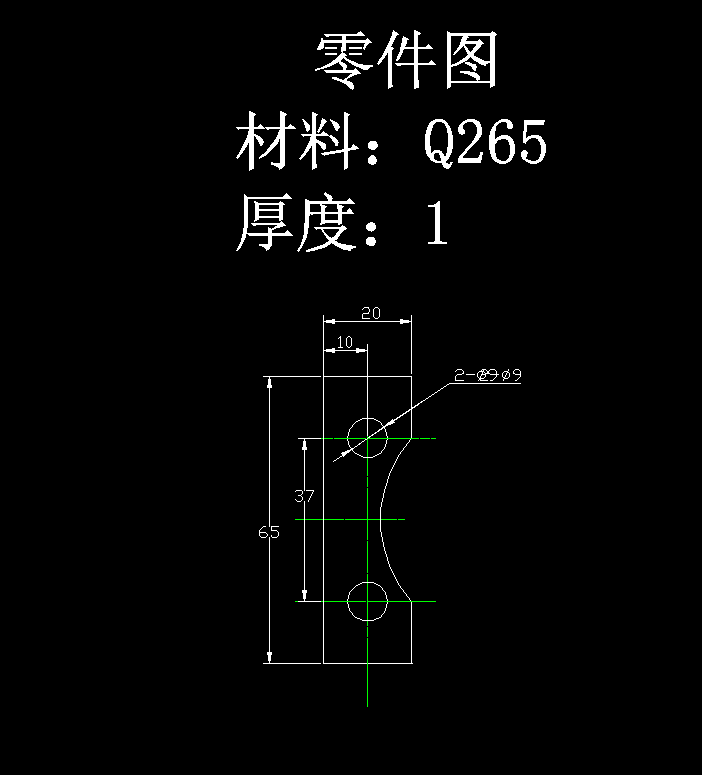

| 2 | 1零件图.png | 17.13K |

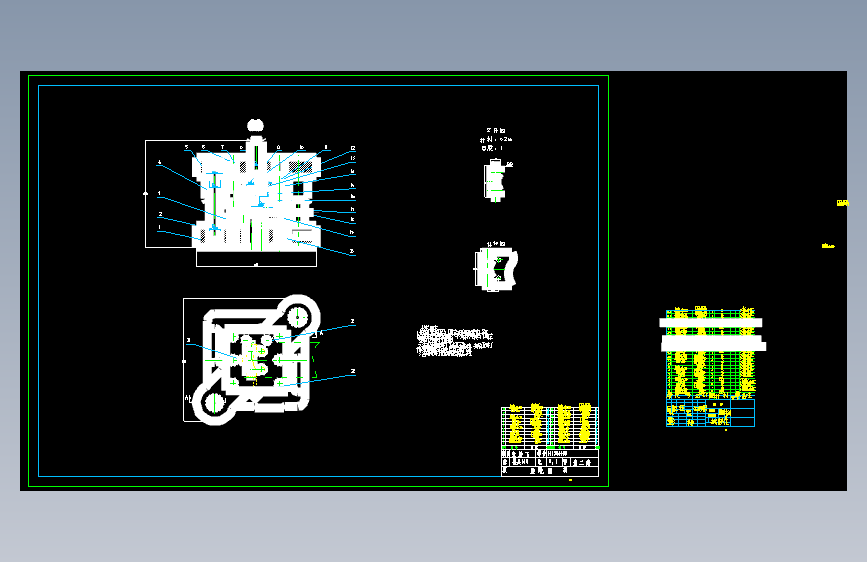

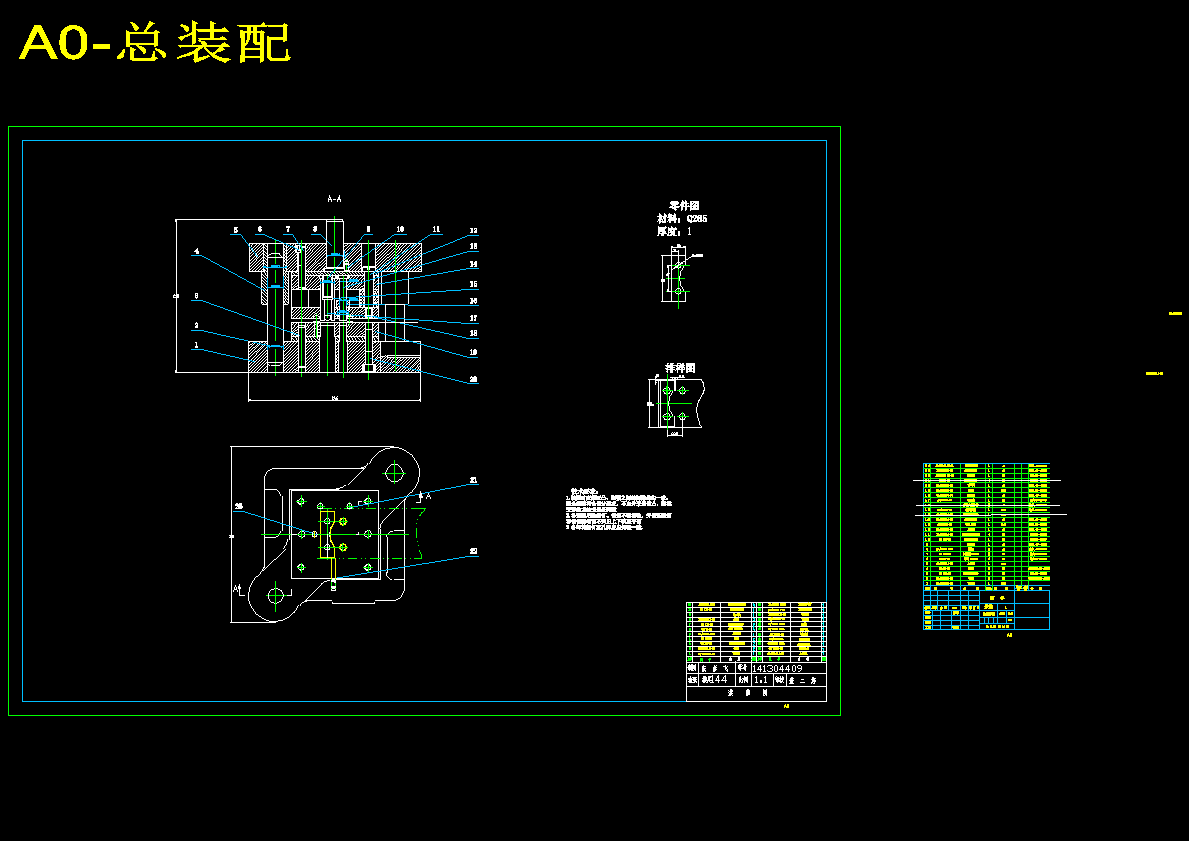

| 3 | A0-总装配.dwg | 361.16K |
| 4 | A0-总装配.png | 24.00K |

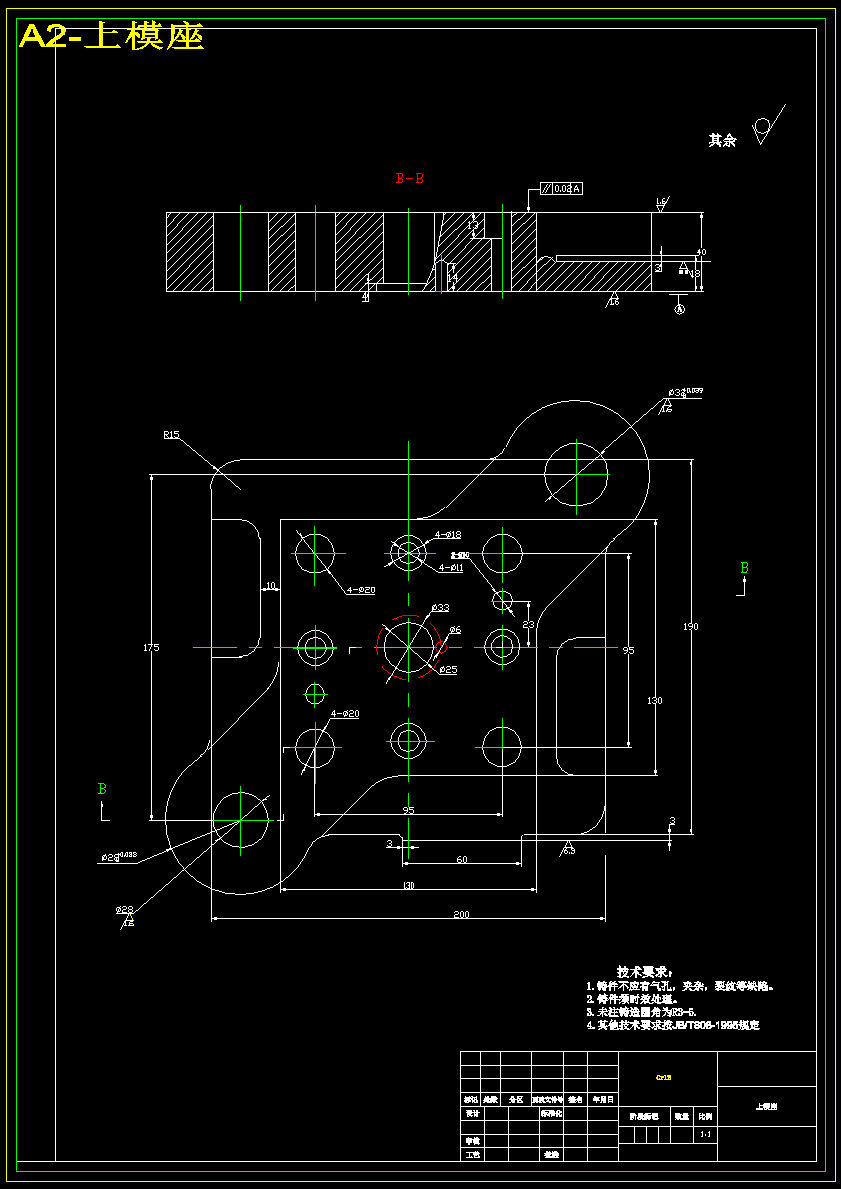

| 5 | A2-上模座.dwg | 310.78K |
| 6 | A2-上模座.png | 24.98K |

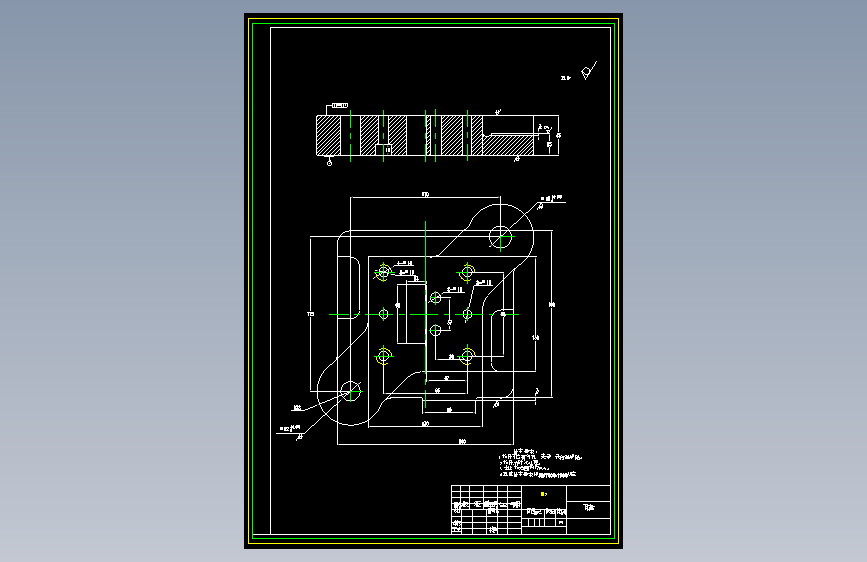

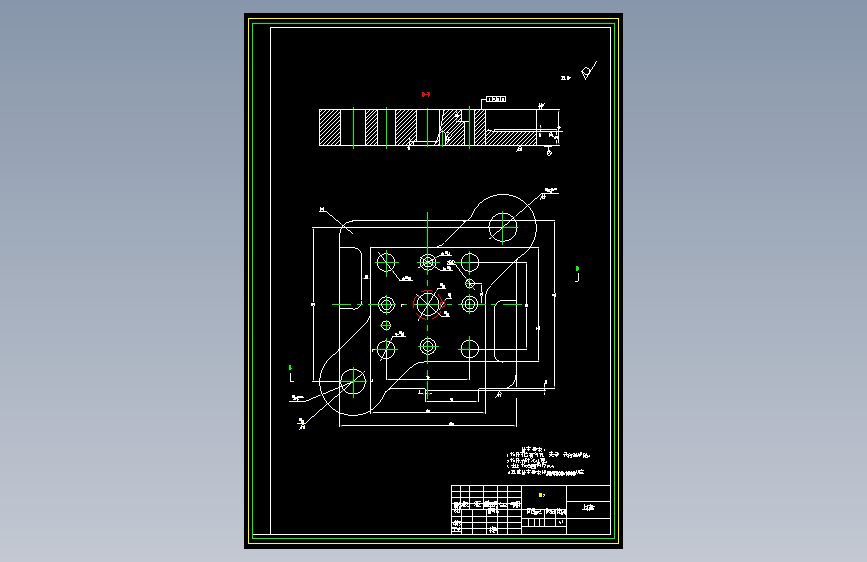

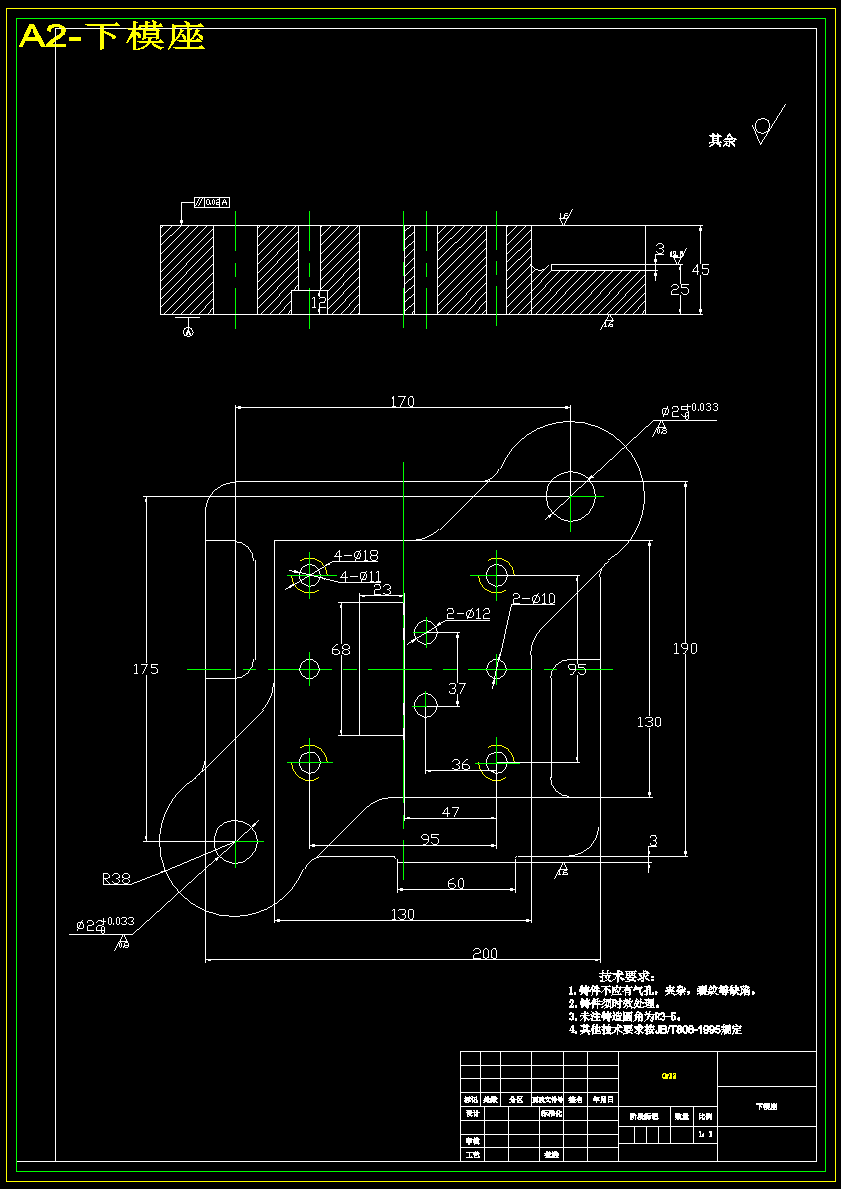

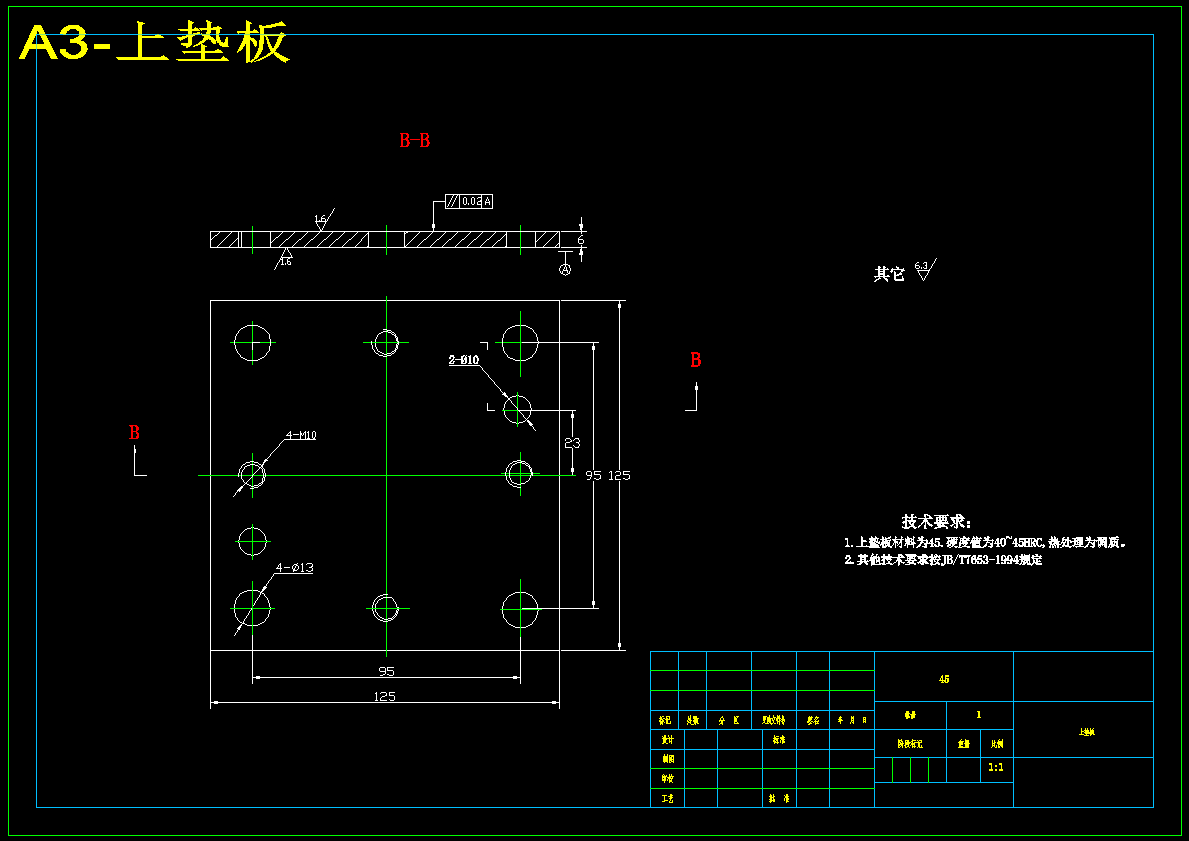

| 7 | A2-下模座.dwg | 306.13K |
| 8 | A2-下模座.png | 23.68K |
| 9 | A3-上垫板.dwg | 295.72K |
| 10 | A3-上垫板.png | 14.90K |

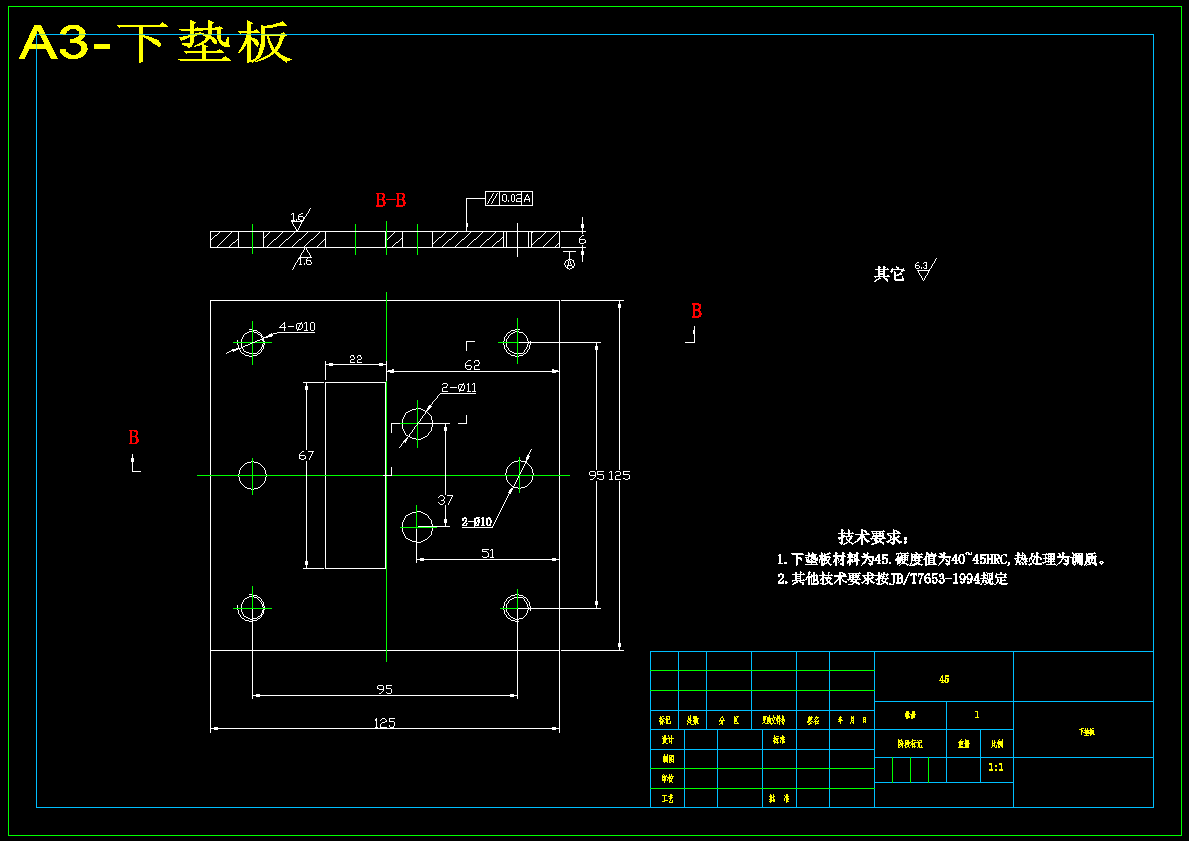

| 11 | A3-下垫板.dwg | 298.41K |
| 12 | A3-下垫板.png | 15.32K |

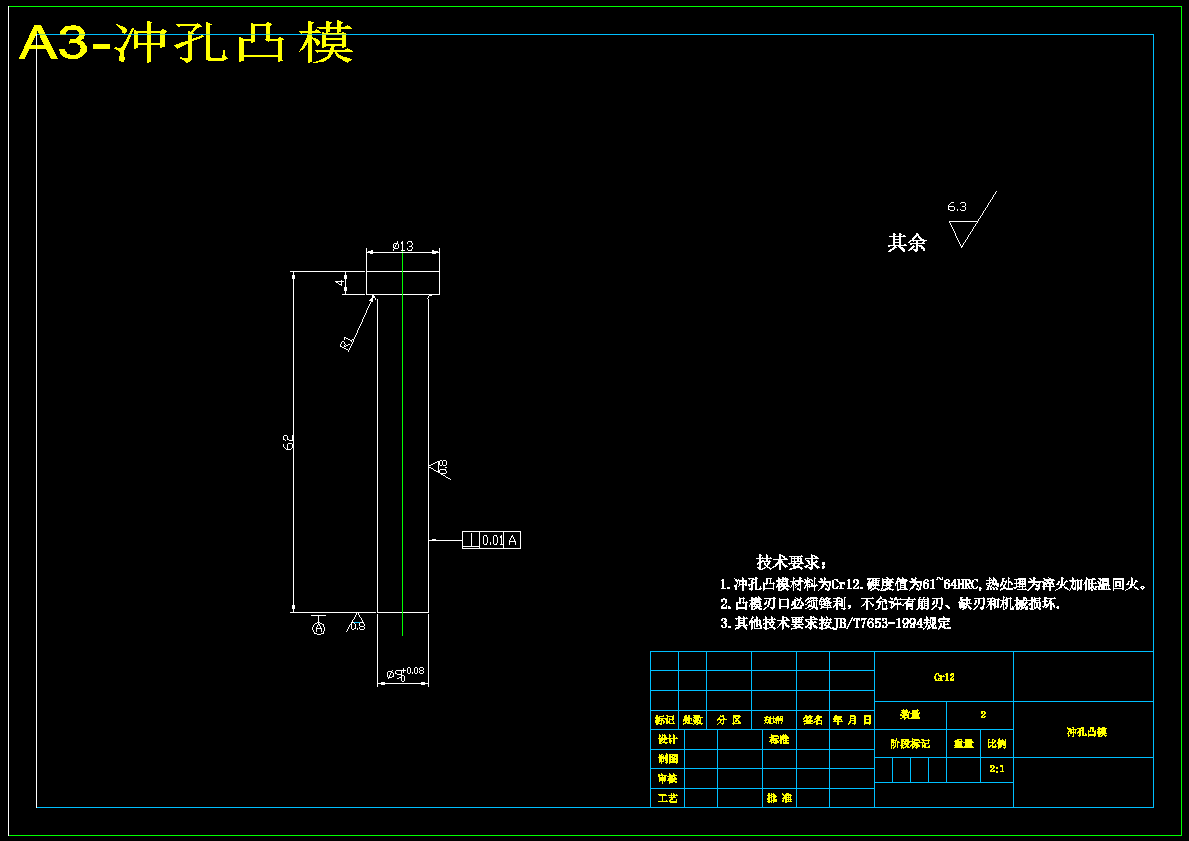

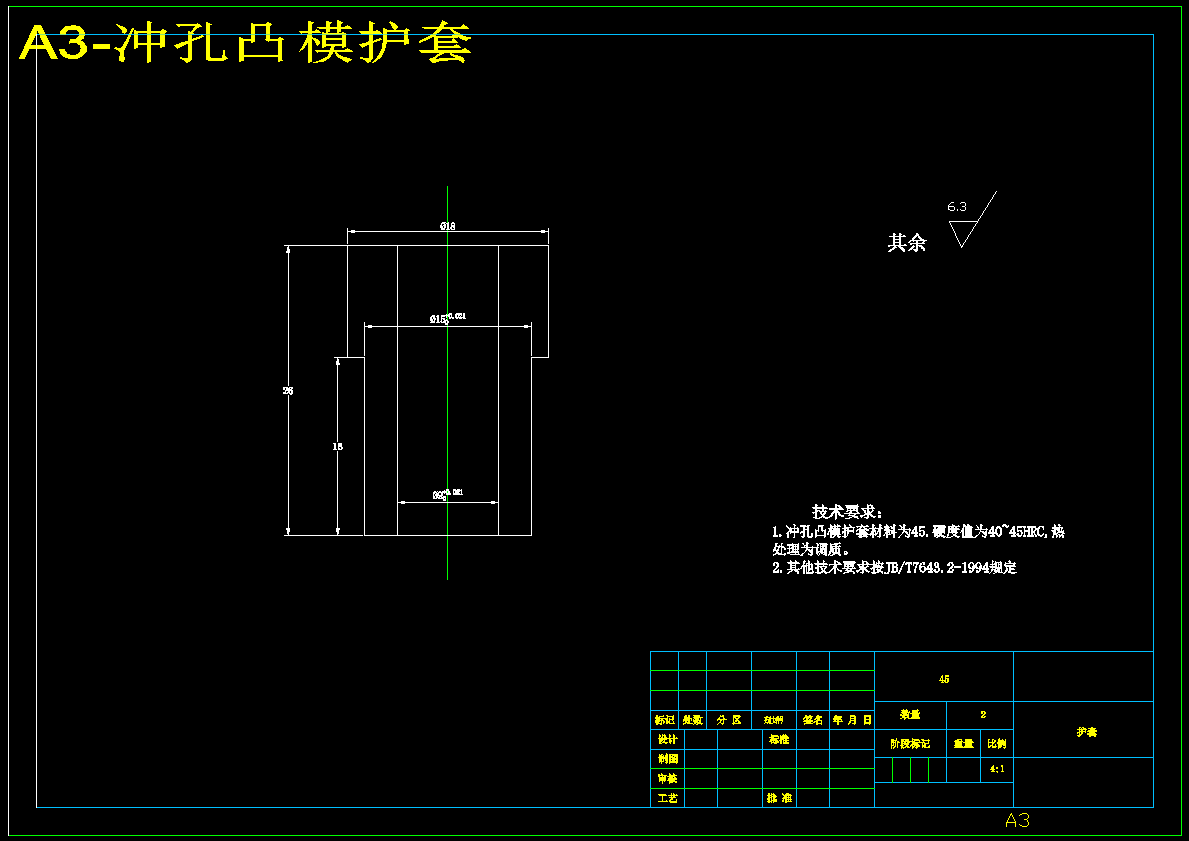

| 13 | A3-冲孔凸模.dwg | 290.15K |
| 14 | A3-冲孔凸模.png | 14.37K |
| 15 | A3-冲孔凸模护套.dwg | 288.62K |
| 16 | A3-冲孔凸模护套.png | 13.22K |

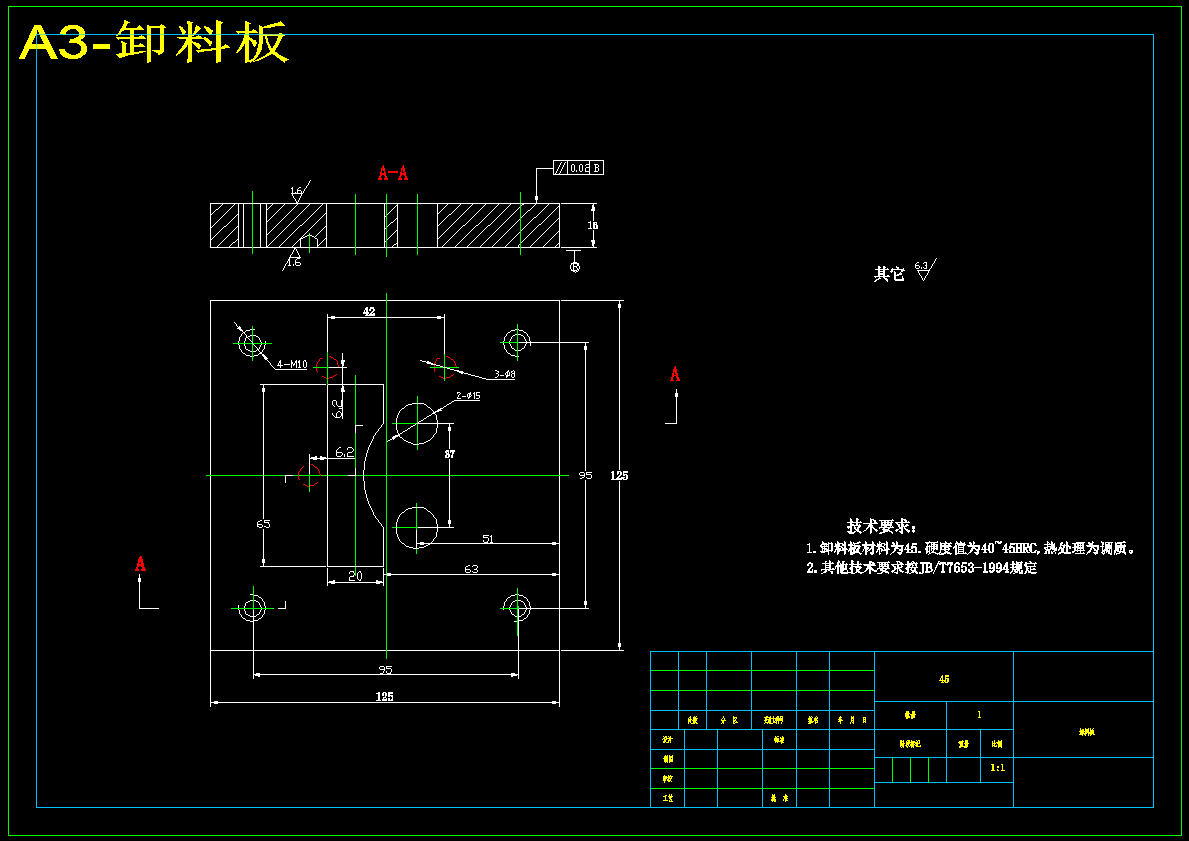

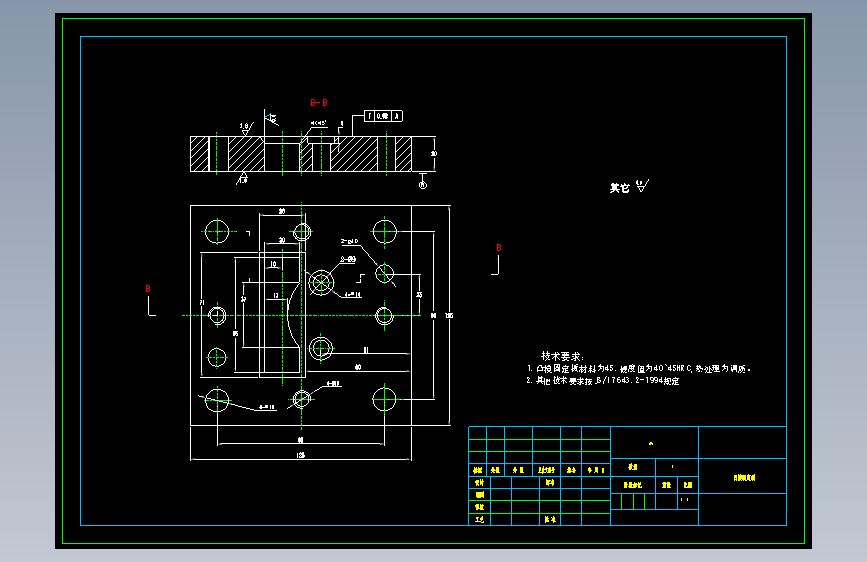

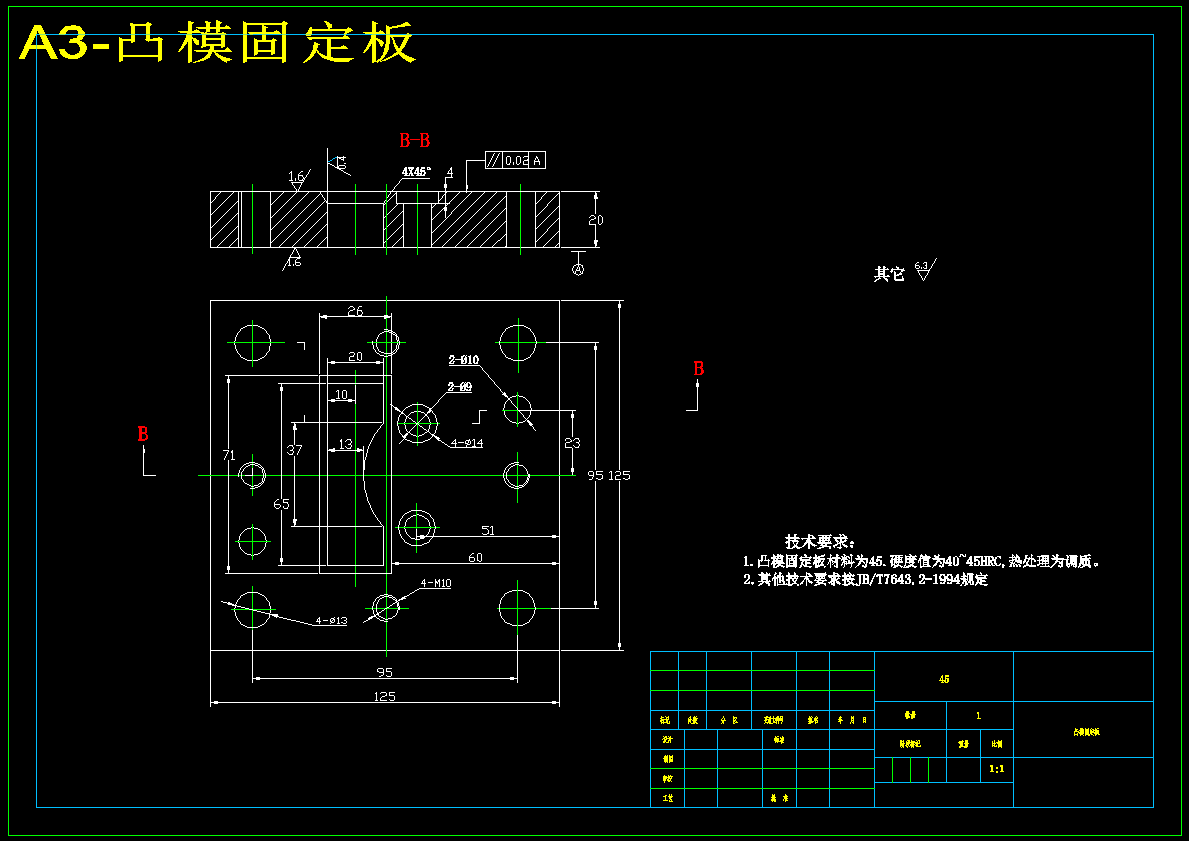

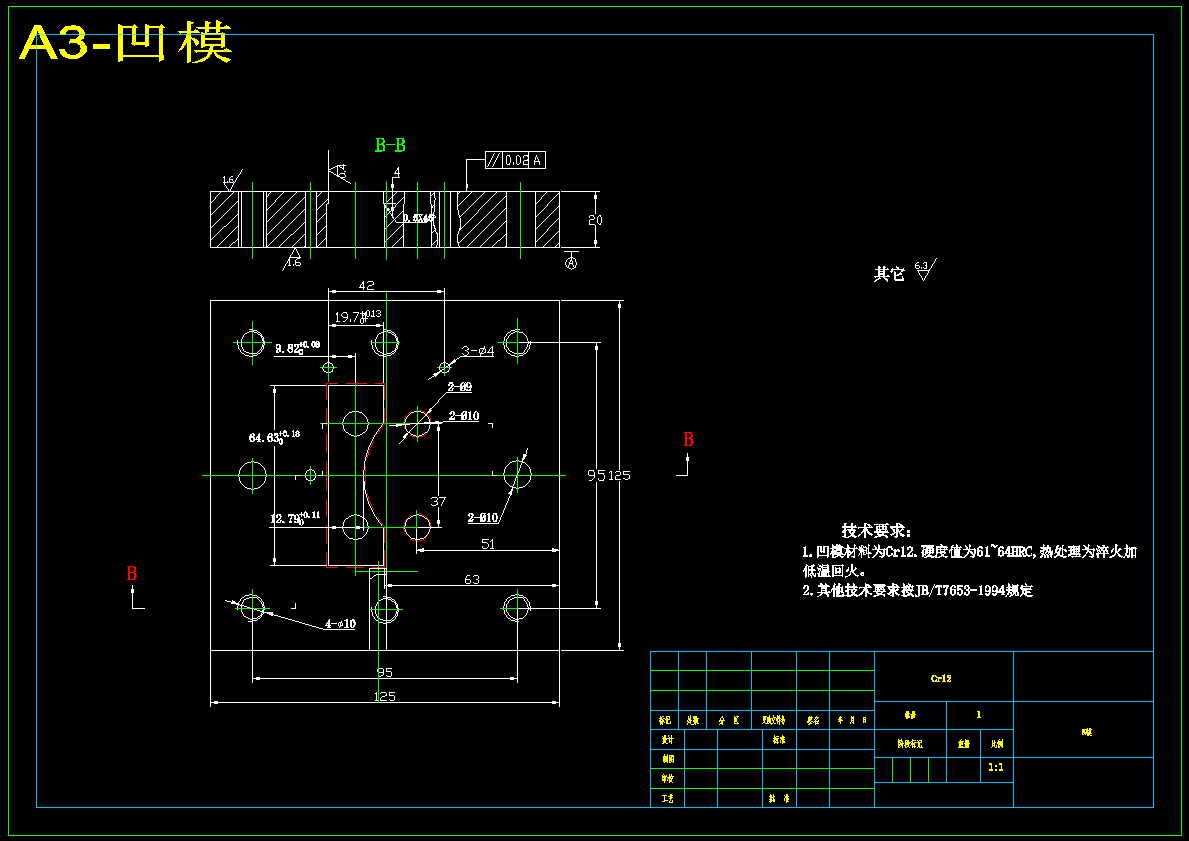

| 17 | A3-凸模固定板.dwg | 303.63K |
| 18 | A3-凸模固定板.png | 19.11K |
| 19 | A3-凹模.dwg | 305.91K |
| 20 | A3-凹模.png | 19.07K |
| 21 | A3-卸料板.dwg | 300.17K |
| 22 | A3-卸料板.png | 16.25K |

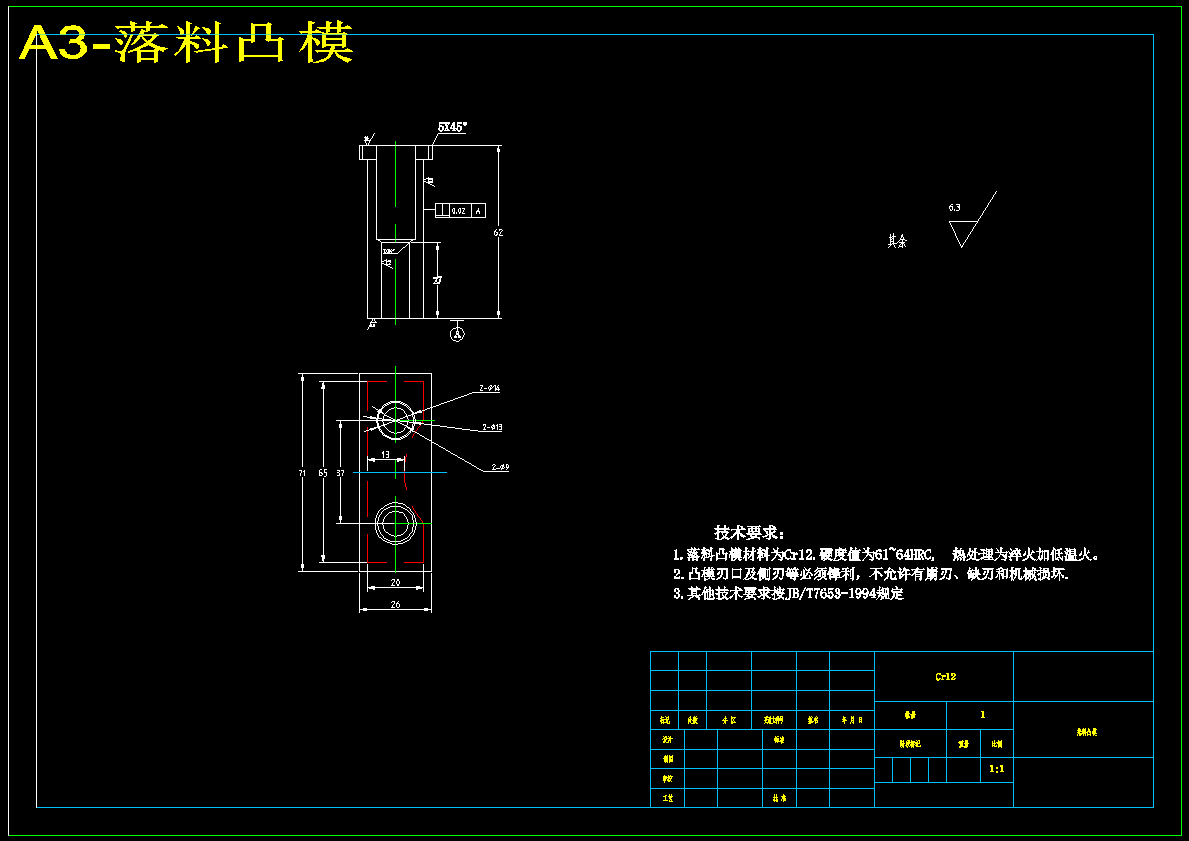

| 23 | A3-落料凸模.dwg | 294.87K |
| 24 | A3-落料凸模.png | 15.90K |
| 25 | 中期.doc | 33.50K |
| 26 | 任务书.doc | 23.00K |
| 27 | 机械加工工艺过程卡1.doc | 33.00K |
| 28 | 目录.doc | 38.50K |
| 29 | 论文封面.doc | 41.50K |
| 30 | 设计说明书.doc | 1.75M |
| 31 | 评语.doc | 31.50K |
此图纸下载需要150金币
立即下载
发布者
愉快的咖啡豆
创作: 24849
粉丝: 704
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：1.72M
所需金币：150
上传时间：2024-10-13 21:10:50
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
