齿轮齿条倍速双倍行程机构（ID:1622597）

机械设备 / 非标机械 / 齿轮齿条倍速双倍行程机构

©原创

205

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17288259689804.zip	3.82M
2	C96标准气缸系列[C96SL32-125].sldasm	183.24K
3	C96标准气缸系列[C96SL32-125]_1.sldprt	596.52K
4	C96标准气缸系列[C96SL32-125]_2.sldprt	318.10K
5	GB／T276-94深沟球轴承6001-2Z.SLDPRT	552.95K
6	IAP23-H28-L3002.sldasm	298.74K
7	圆柱齿轮27×2.SLDPRT	271.67K
8	底板.SLDPRT	221.44K
9	气缸连接件.SLDPRT	118.26K
10	滑板.SLDPRT	126.91K
11	镜向IAP23-H28-L3002.sldasm	271.81K
12	齿条2-20.SLDPRT	390.82K
13	齿轮齿条双倍行程机构.SLDASM	645.28K

此图纸下载需要62金币

立即下载

发布者

风之韵

创作: 593

粉丝: 16

加入时间：2024-01-17

私信

关注

模型信息

图纸格式：sldasm,sldprt

文件大小：3.91M

所需金币：62

上传时间：2024-10-13 21:26:11

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2019

标签

齿轮齿条

倍速

双倍行程

气动移动平台

图纸简介

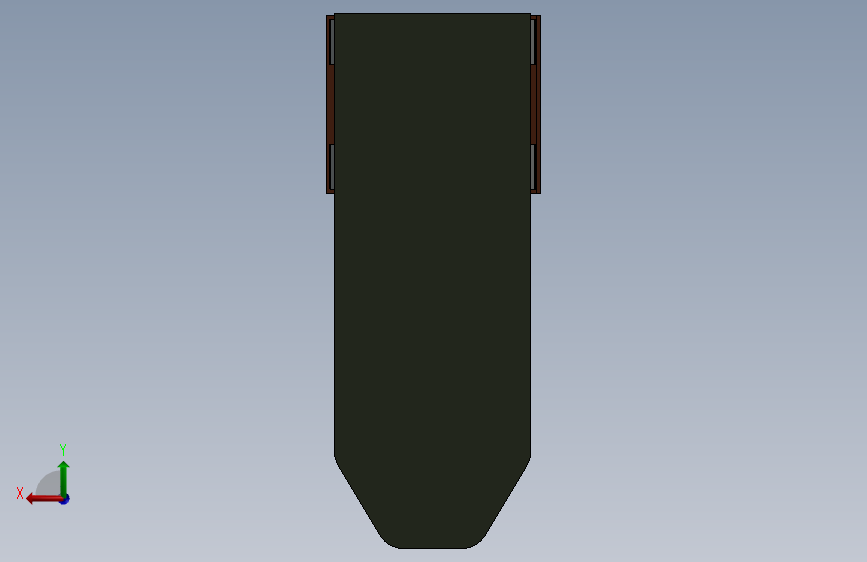

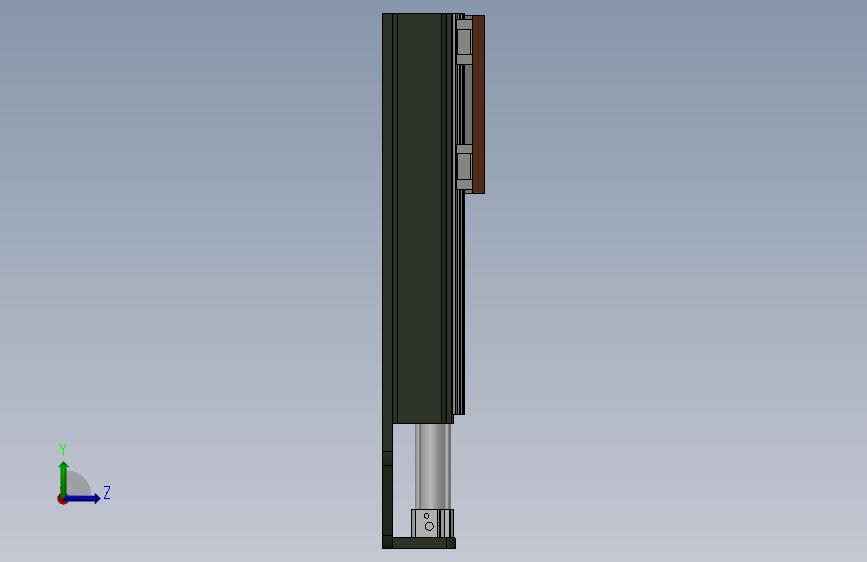

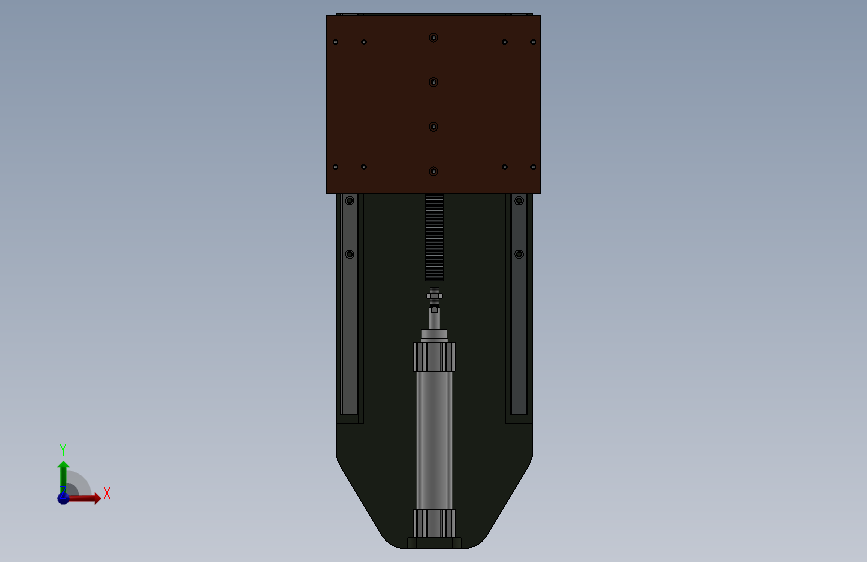

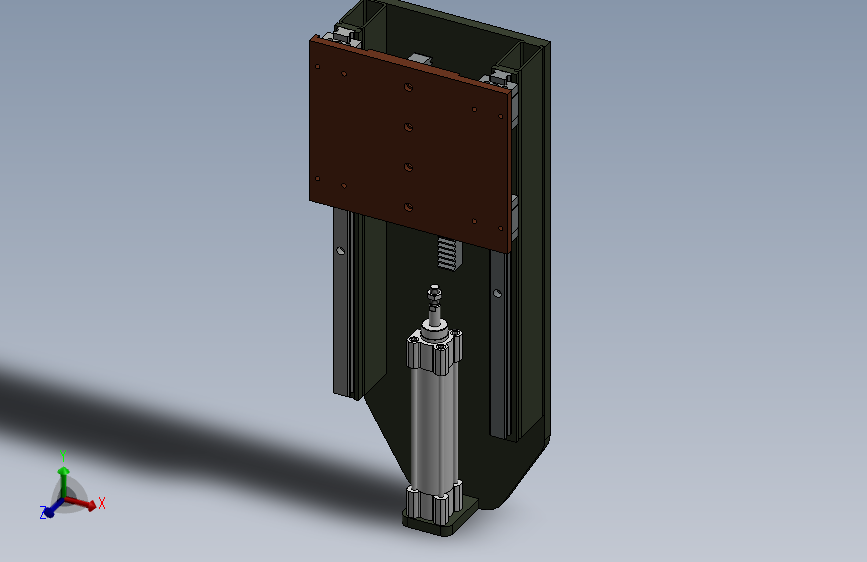

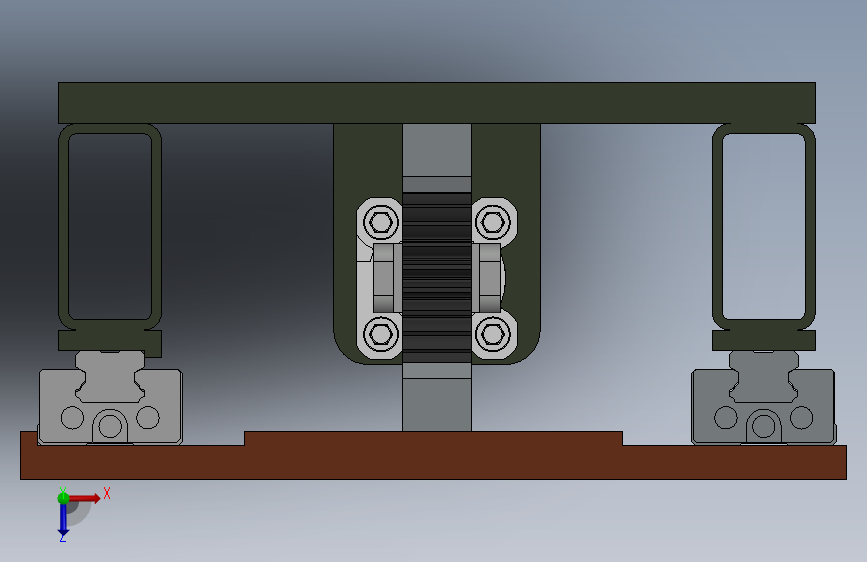

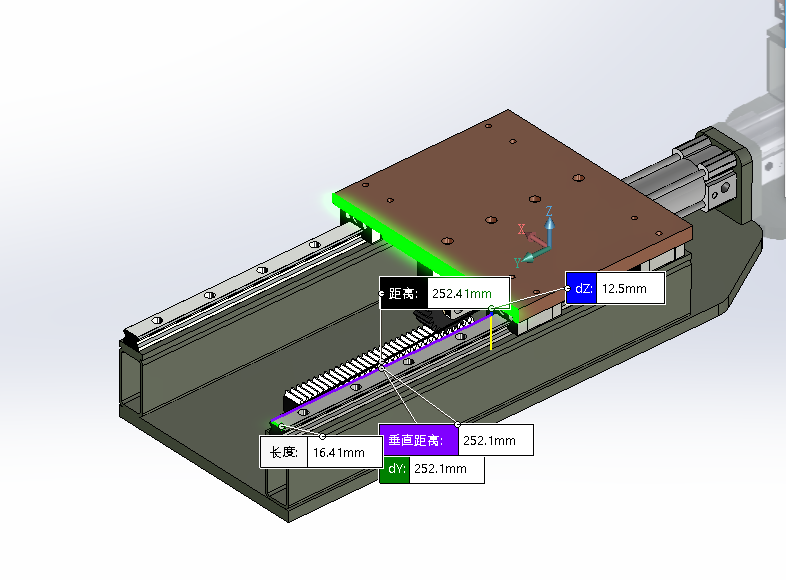

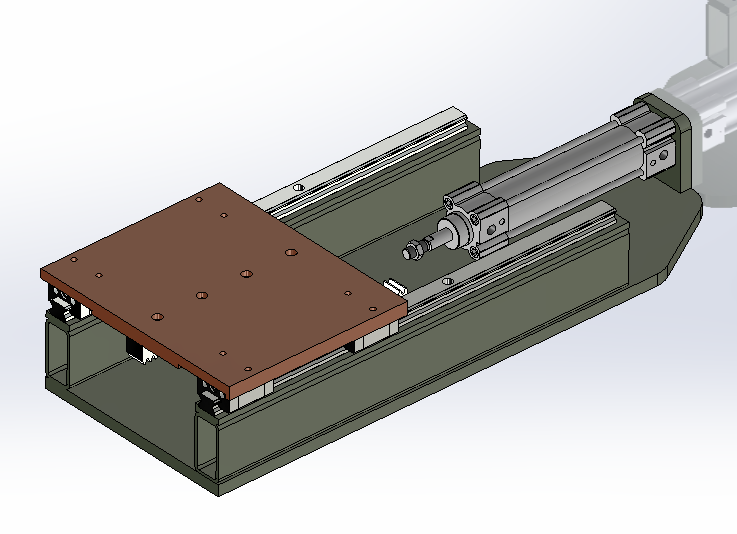

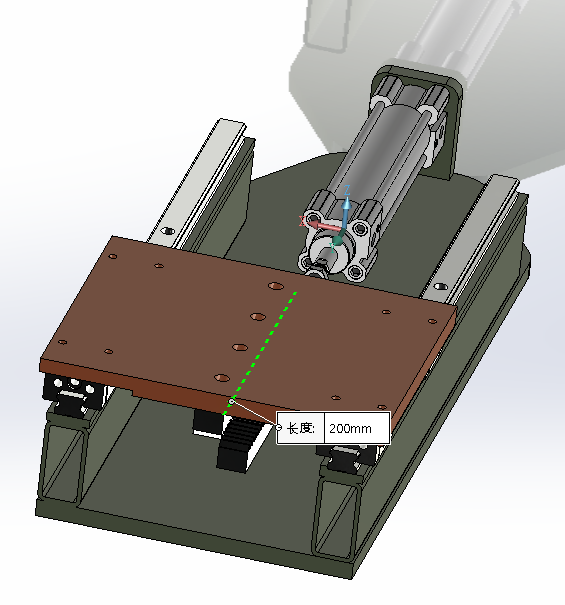

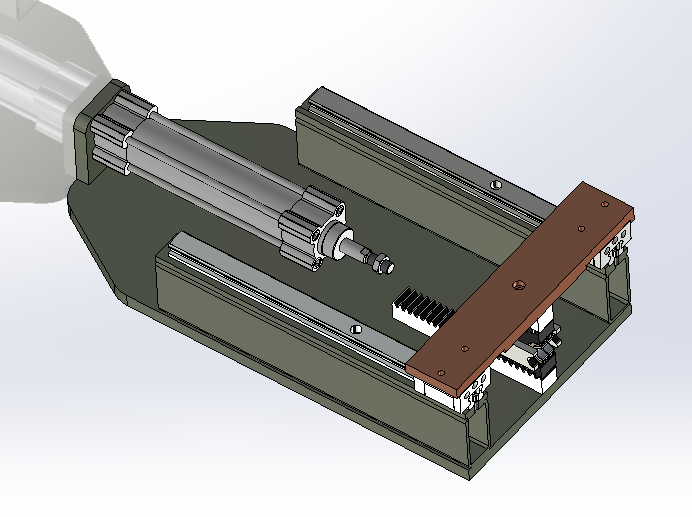

1、在相同的时间内，移动块的速度和形成都为气缸的2倍，本模型气缸行程125，移动滑块行程250。 2、利用了齿轮齿条的原理来增加了移动块的行程，也增加移动块的移动速度，移动块的移动速度为气缸速度的两倍，所以叫做倍速双倍行程机构。采用M2x27齿轮，M2-200齿条。 3、可根据需要行程进行设计。特别适用于顶升移栽场合。
