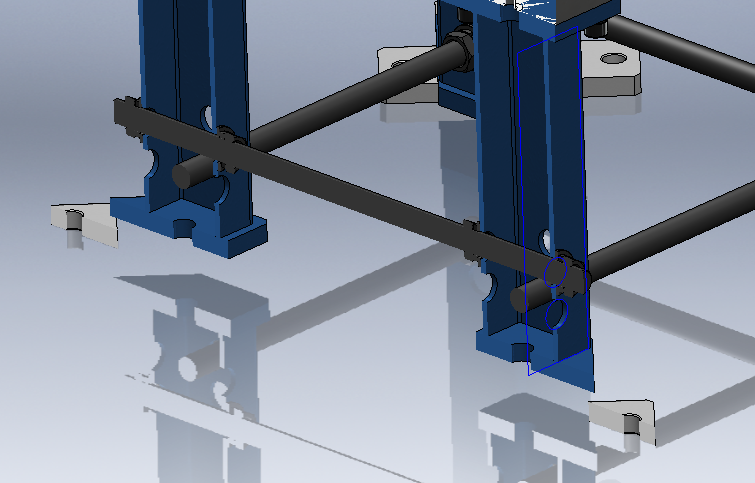

精度调整基座（ID:1622650）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17288263735825.zip | 3.34M |
| 2 | 上平台.SLDPRT | 365.42K |
| 3 | 压紧板.SLDPRT | 91.71K |
| 4 | 垫圈10_T93.SLDPRT | 85.50K |
| 5 | 垫圈12_T93.SLDPRT | 86.22K |
| 6 | 垫圈12_T95.SLDPRT | 63.52K |
| 7 | 垫圈16_T93.SLDPRT | 97.82K |
| 8 | 垫圈16_T95.SLDPRT | 71.02K |
| 9 | 垫圈20_T93.SLDPRT | 99.90K |
| 10 | 垫圈20_T95.SLDPRT | 68.53K |
| 11 | 基座立柱.SLDASM | 368.38K |
| 12 | 立柱.SLDPRT | 212.44K |
| 13 | 精度调整基座.sldasm | 722.29K |
| 14 | 精度调整组件.SLDASM | 165.77K |
| 15 | 螺杆M20×500.SLDPRT | 58.40K |
| 16 | 螺栓M16×165_T5780.SLDPRT | 134.84K |
| 17 | 螺母M30x2.0_T6173.SLDPRT | 111.20K |
| 18 | 螺钉M10×35_T70.1.SLDPRT | 122.67K |
| 19 | 螺钉M12×40_T70.1.SLDPRT | 119.85K |
| 20 | 螺钉M16×45_T70.1.SLDPRT | 124.94K |
| 21 | 螺钉M20_T6172.1.SLDPRT | 109.76K |
| 22 | 调整螺钉.SLDPRT | 189.75K |
| 23 | 预埋板.SLDPRT | 107.22K |
此图纸下载需要28金币
立即下载
发布者
风之韵
创作: 630
粉丝: 17
加入时间：2024-01-17
模型信息
图纸格式：sldprt,sldasm
文件大小：3.42M
所需金币：28
上传时间：2024-10-13 21:32:54
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
平台
基座
可调精度
精度微调
可调基座
图纸简介

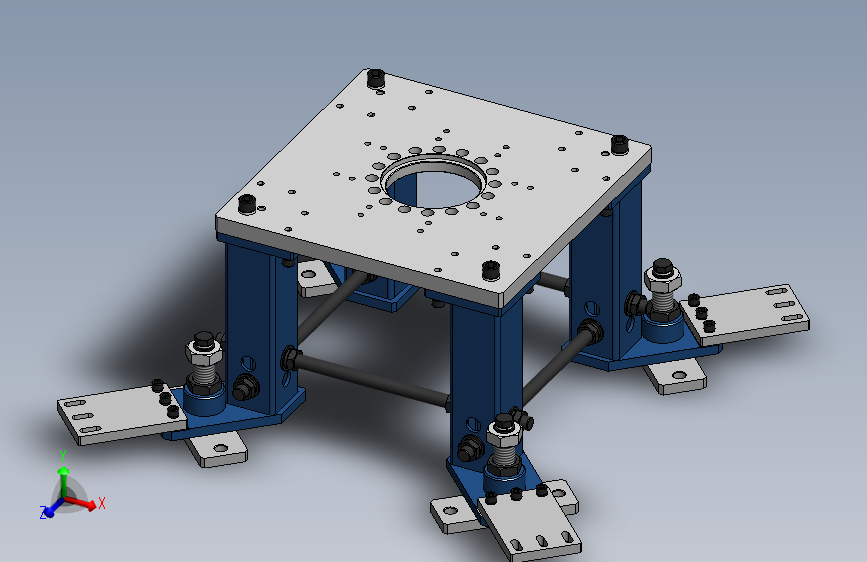

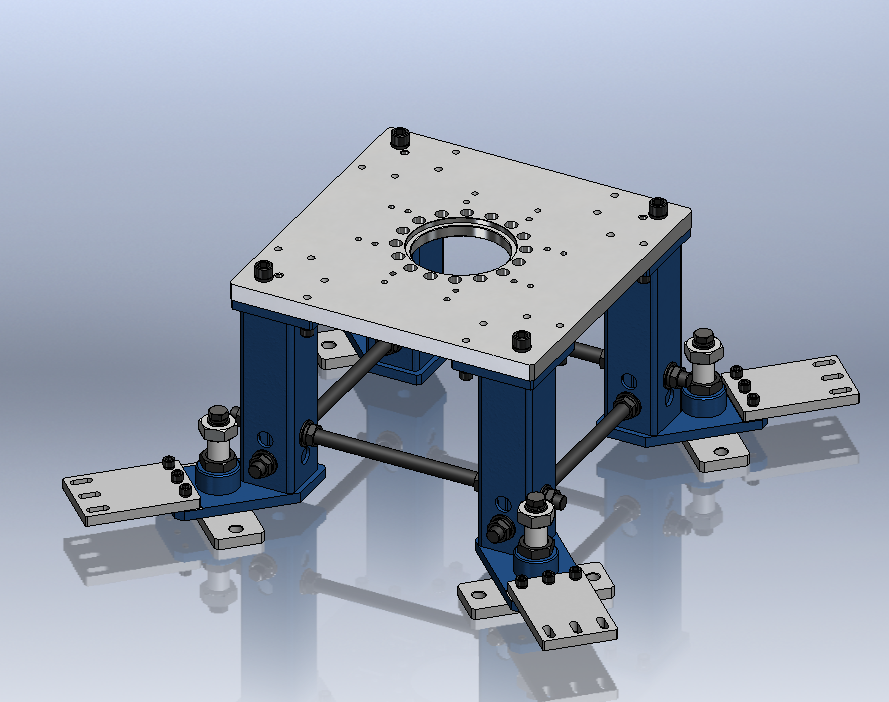

精度调整基座:

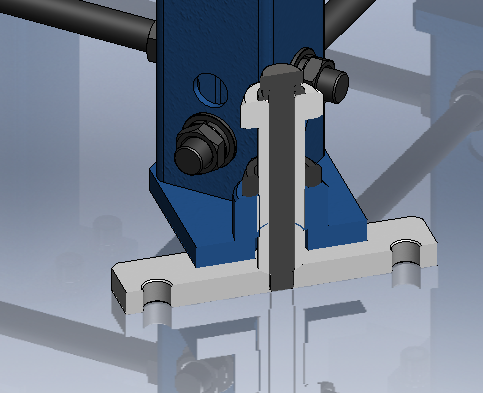

由上平台与四立柱把和组成，精度调整组件进行精度调整，灌浆后由压合装置进行定位。

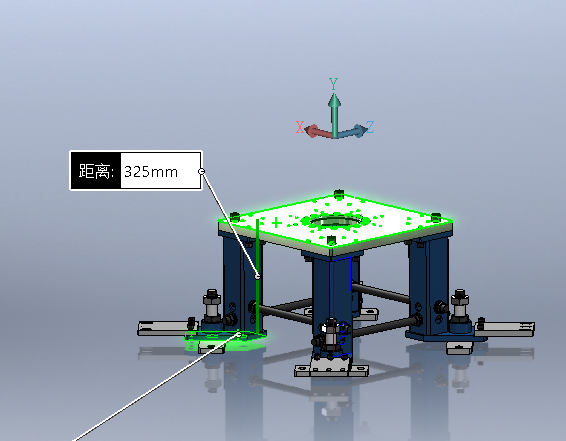

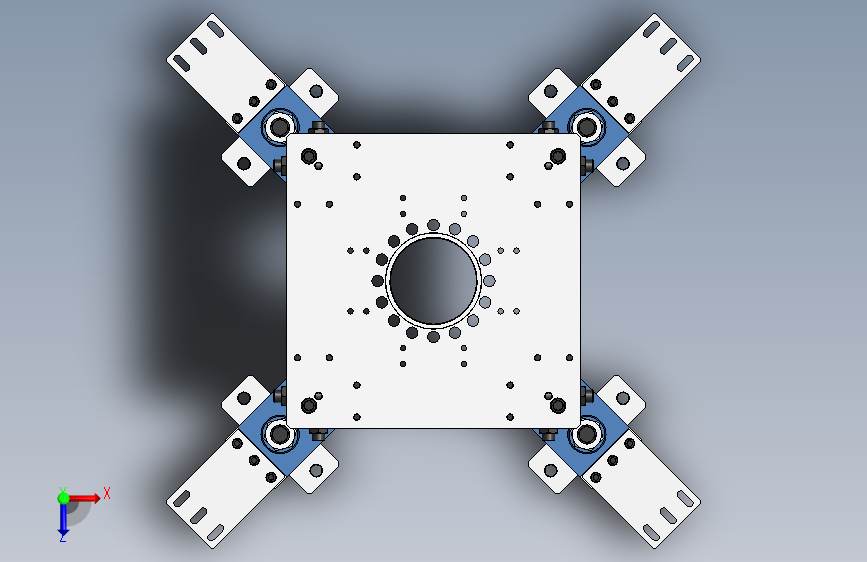

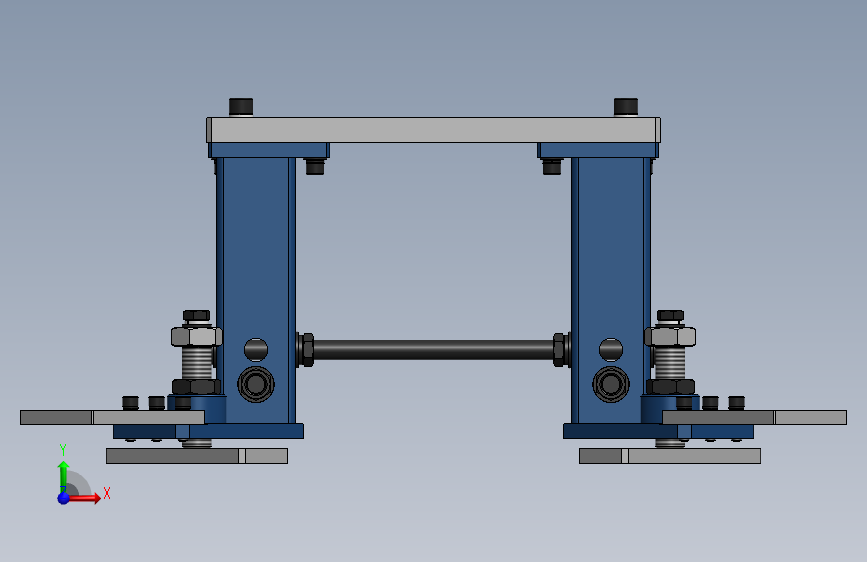

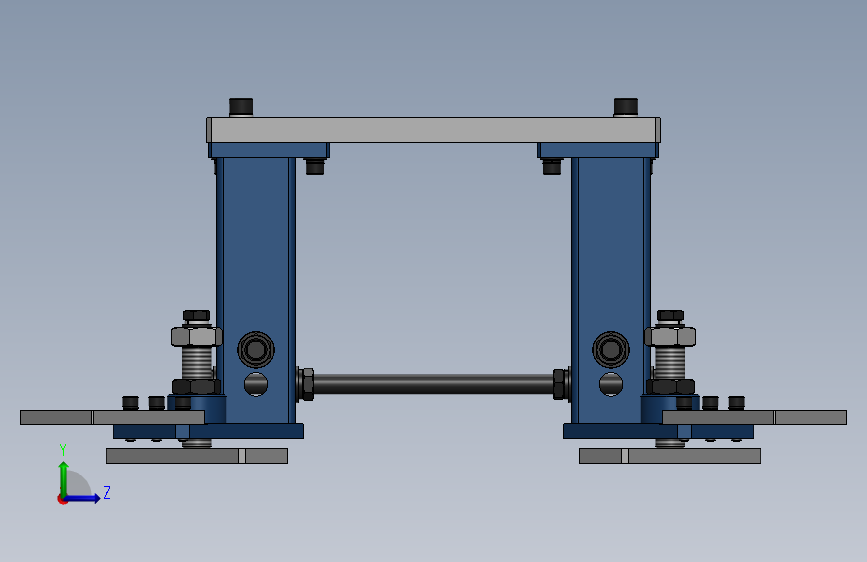

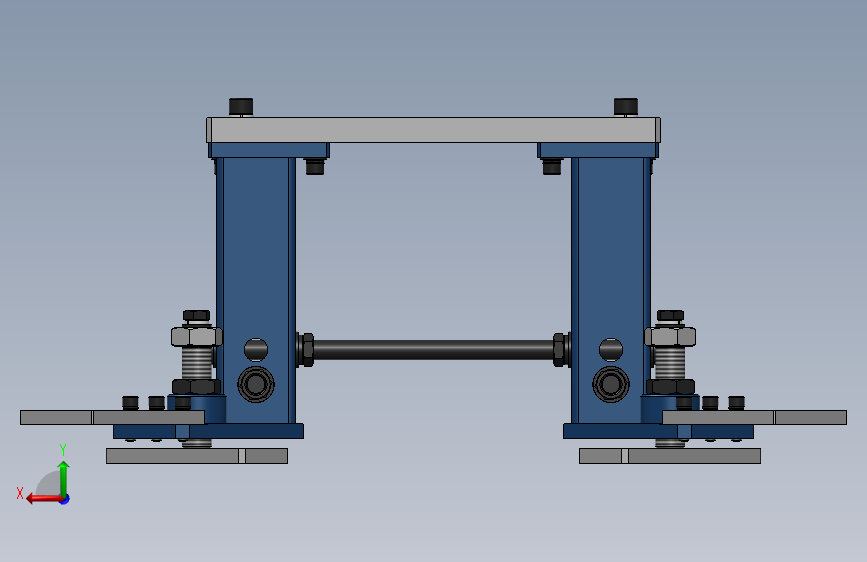

基座上平台尺寸450x450mm，基座高325mm。
