QTZ40塔式起重机总体及平衡臂设计092【32张CAD图纸】（ID:1624354）

机械设备 / 工程机械 / QTZ40塔式起重机总体及平衡臂设计092【32张CAD图纸】

©非原创

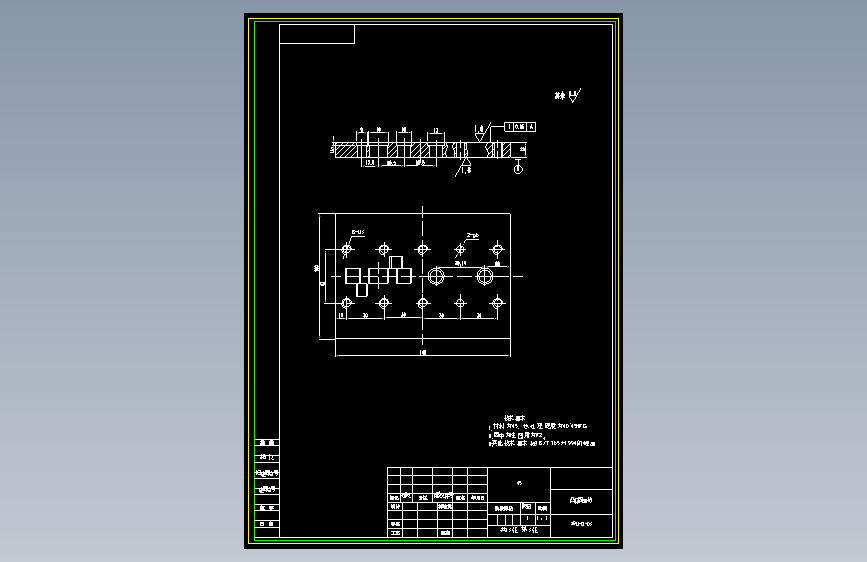

平面图

文件列表

#	文件名称	文件大小
1	17288913077050.zip	4.36M

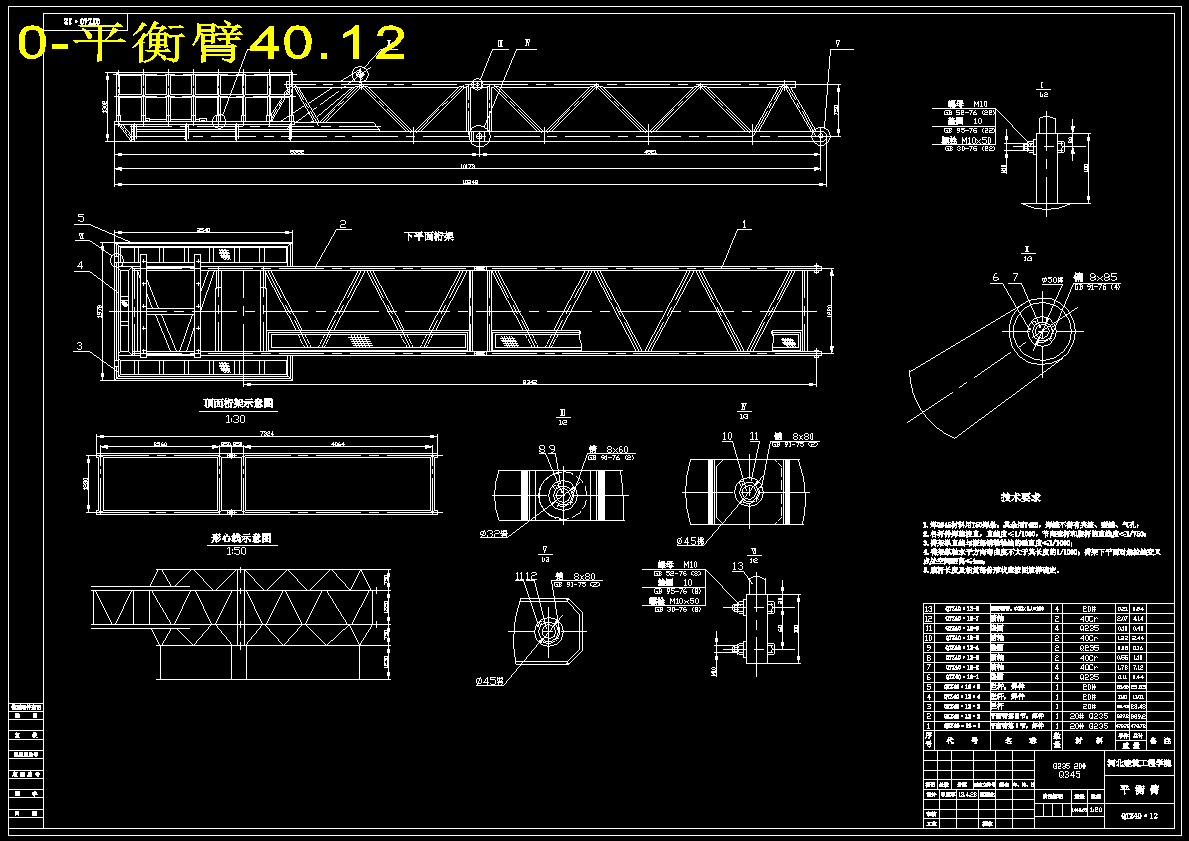

2	0-平衡臂40.12.dwg	341.46K
3	0-平衡臂40.12.png	36.79K

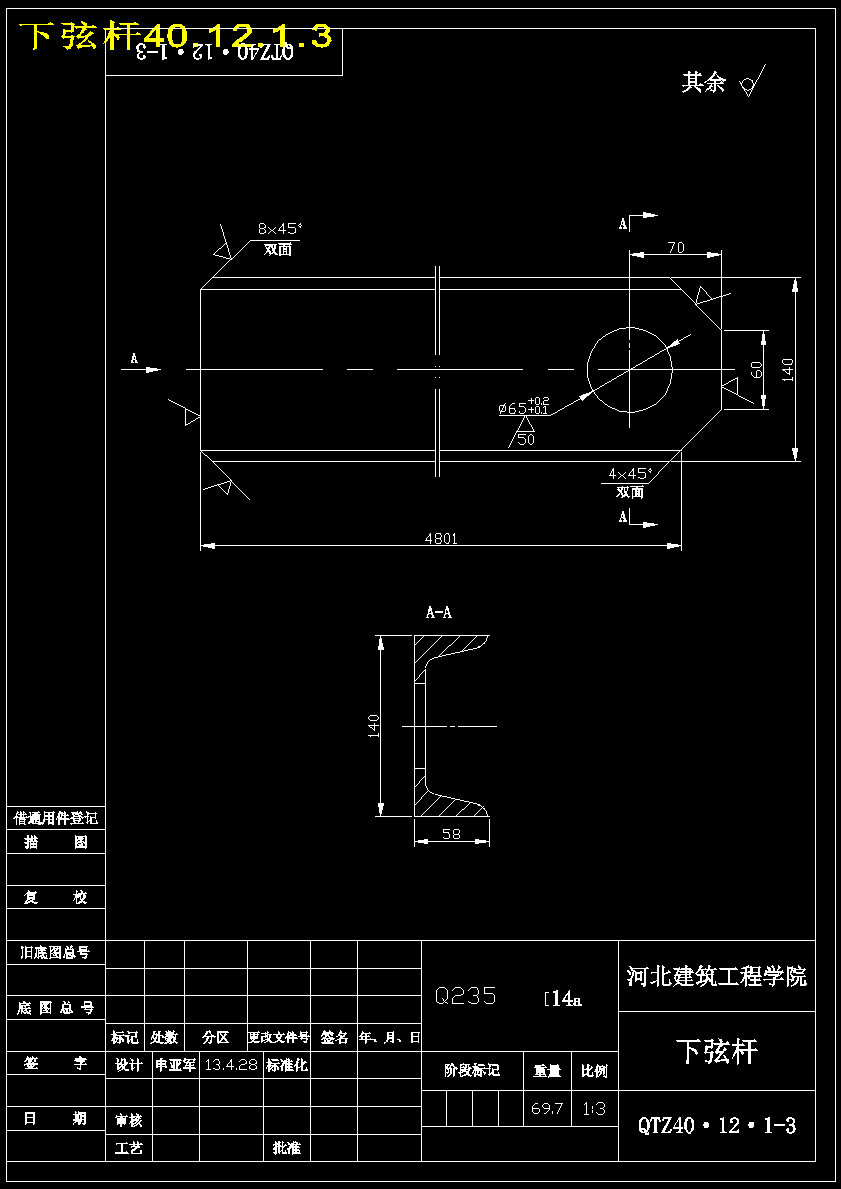

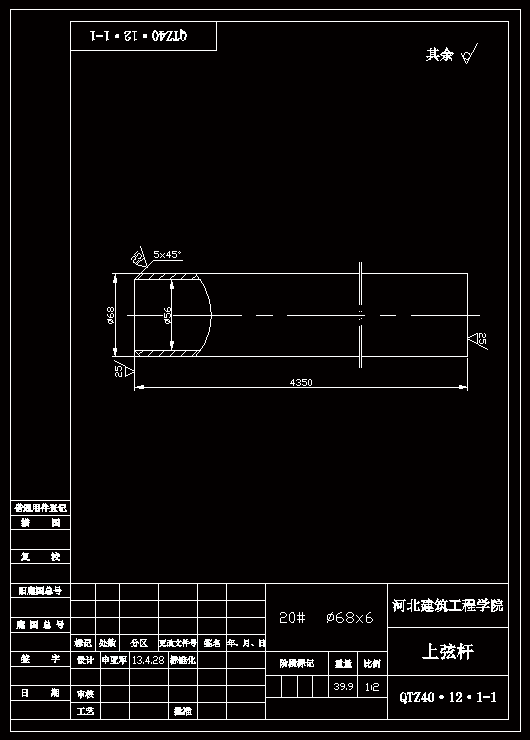

4	上弦杆40.12.1.1.dwg	280.90K

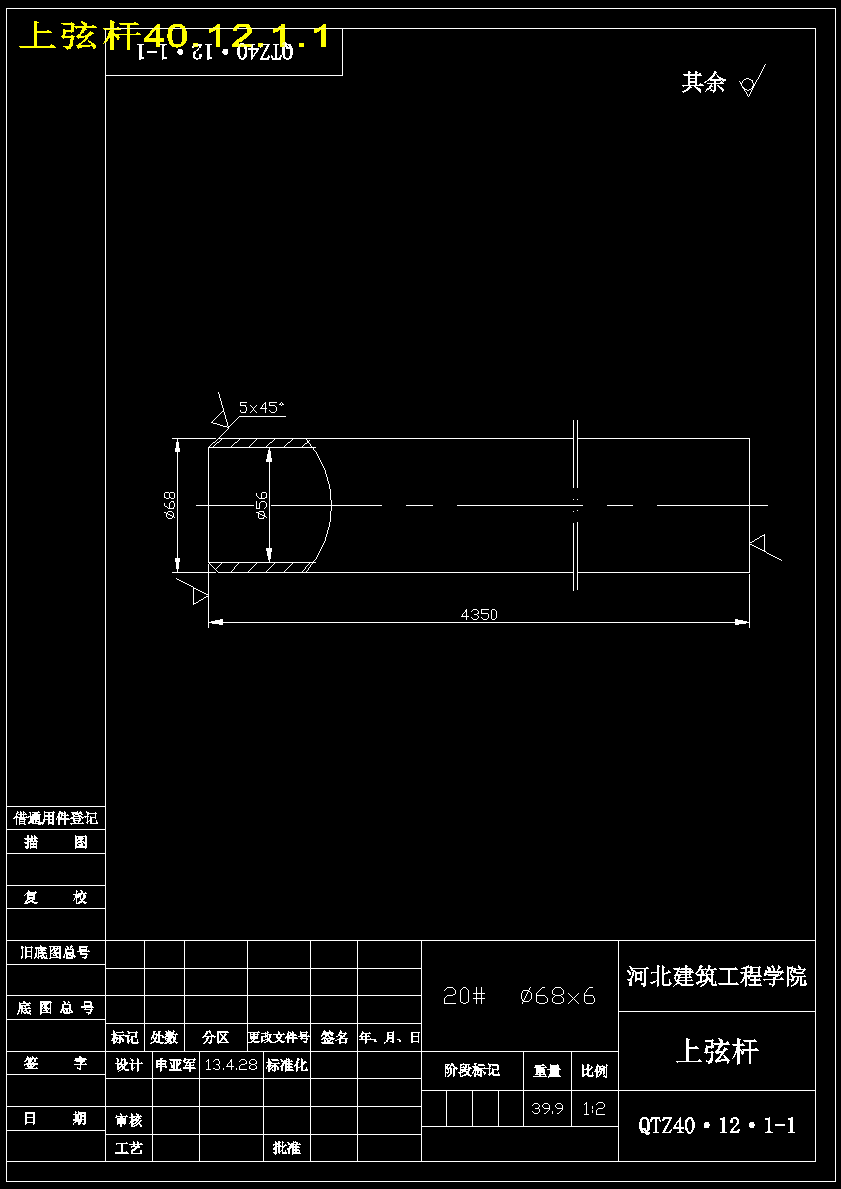

5	上弦杆40.12.1.1.png	15.67K
6	下弦杆40.12.1.3.dwg	285.13K
7	下弦杆40.12.1.3.png	18.93K
8	任务书.doc	42.00K
9	修改版本参考.zip	648.40K
10	吊耳拉板40.12.2.1.dwg	282.61K
11	吊耳拉板40.12.2.1.png	17.34K

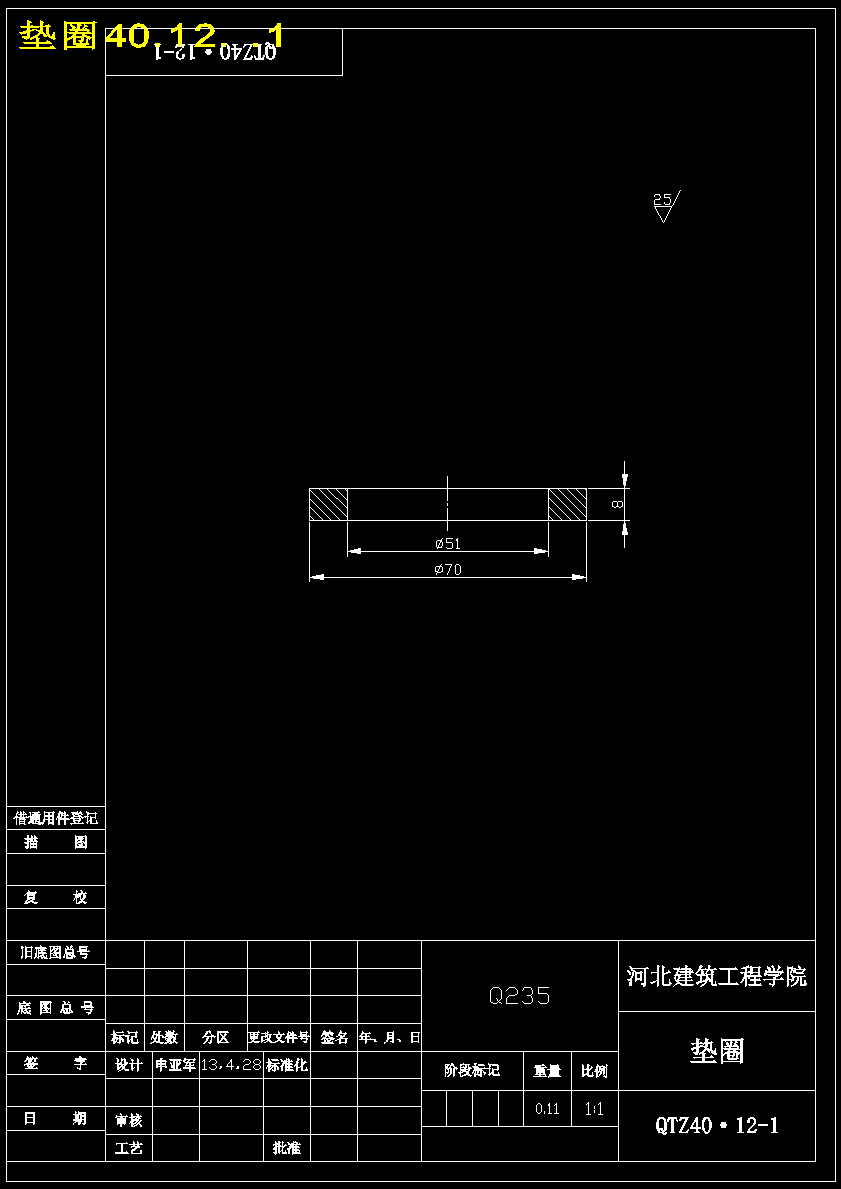

12	垫圈40.12..1.dwg	280.02K
13	垫圈40.12..1.png	14.41K

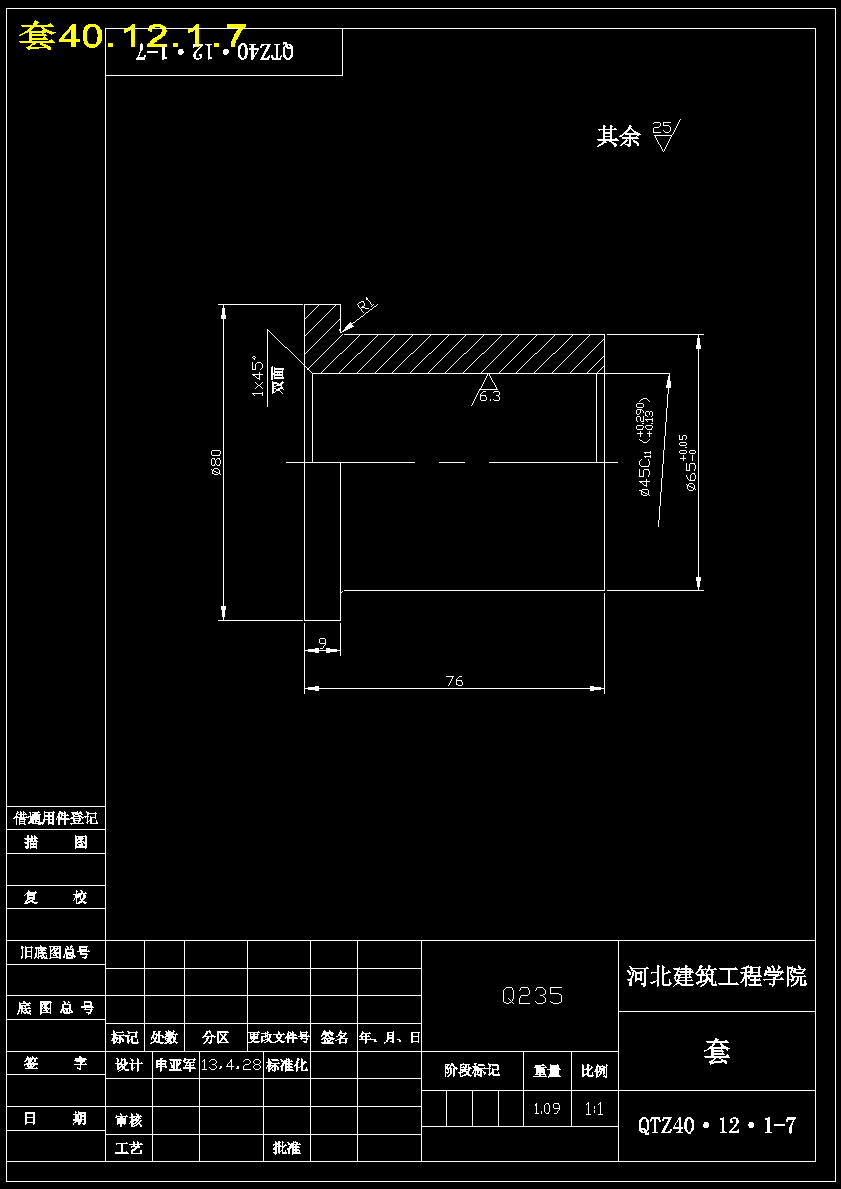

14	套40.12.1.7.dwg	281.71K
15	套40.12.1.7.png	16.94K
16	实习报告.docx	20.07K
17	实习报告封面.doc	23.00K
18	导管40.12.2.5.dwg	281.40K

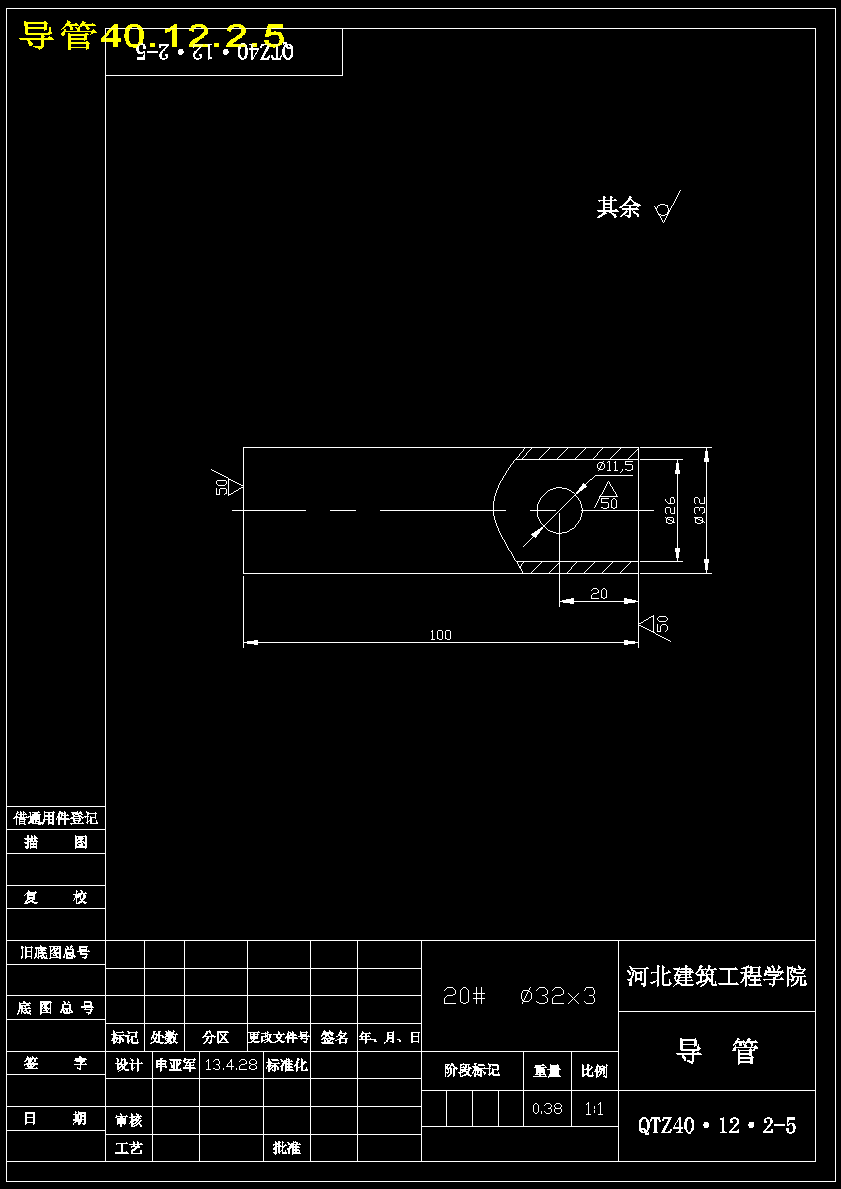

19	导管40.12.2.5.png	16.18K

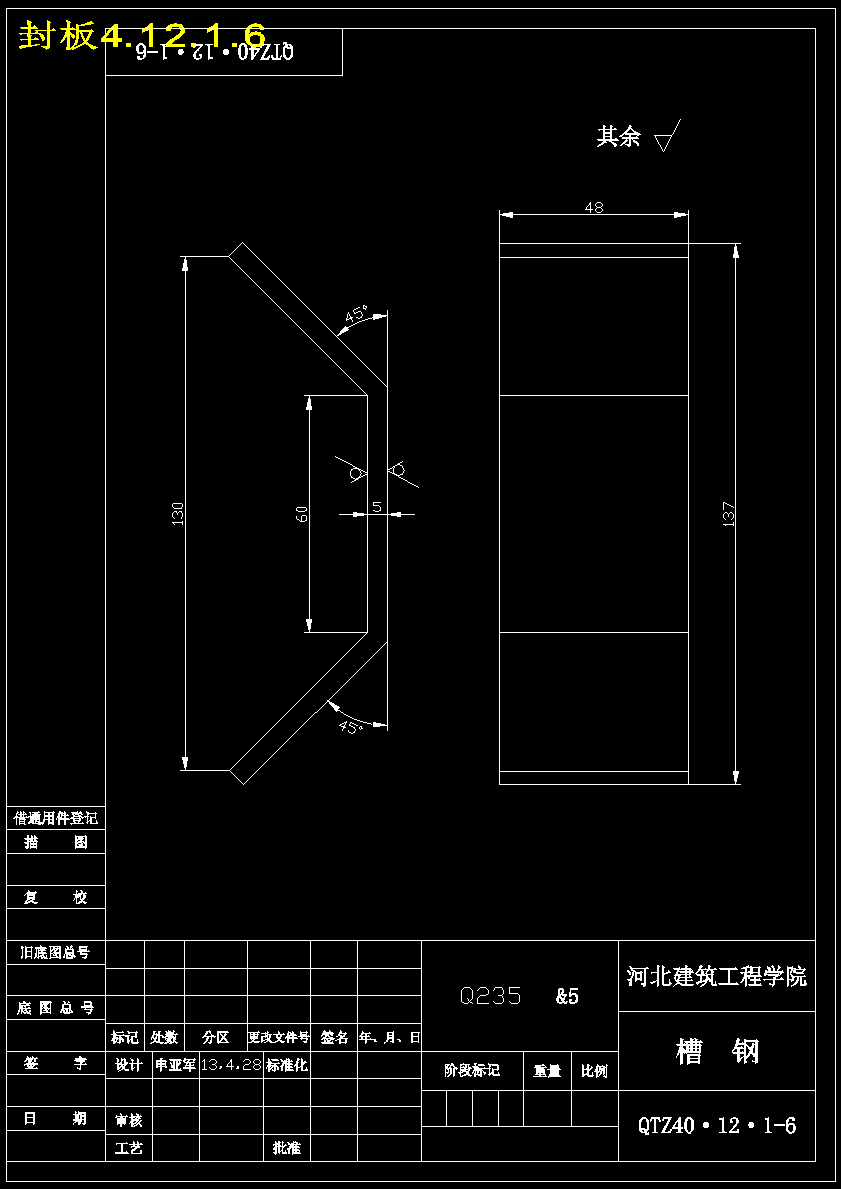

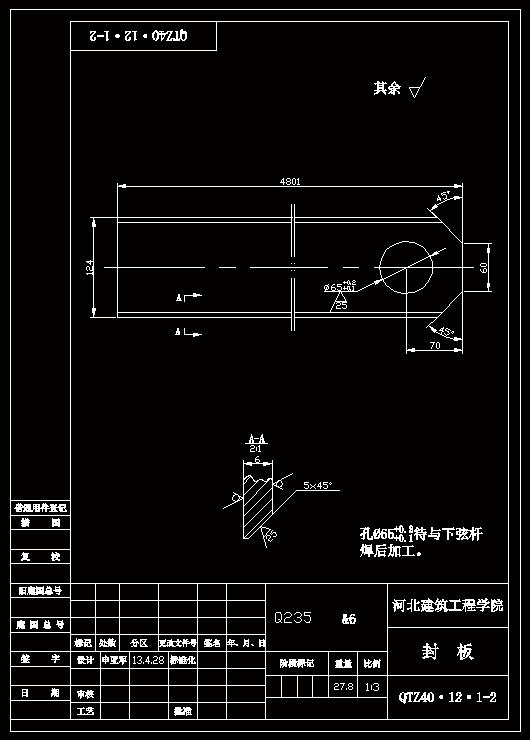

20	封板4.12.1.6.dwg	281.80K
21	封板4.12.1.6.png	16.48K

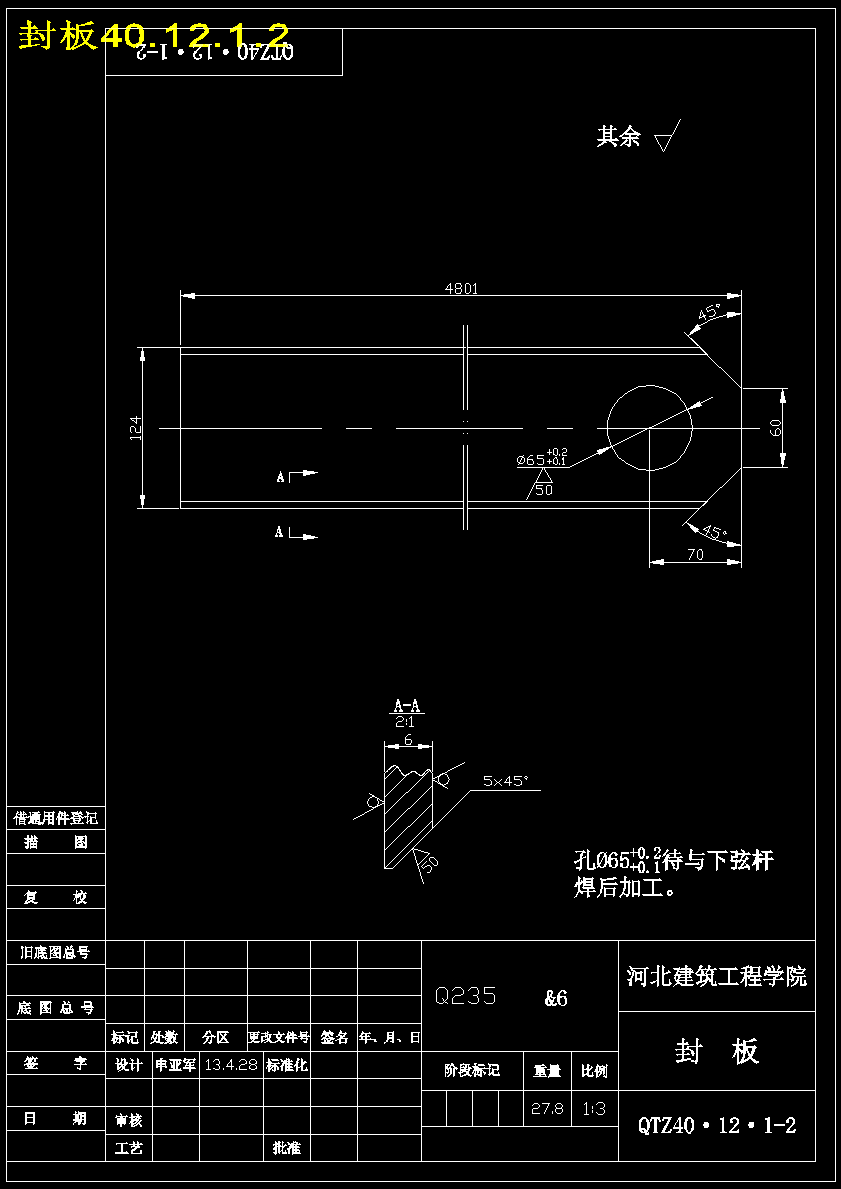

22	封板40.12.1.2.dwg	284.47K
23	封板40.12.1.2.png	19.50K
24	封皮.doc	28.00K
25	平台40.12.1.1.dwg	291.25K

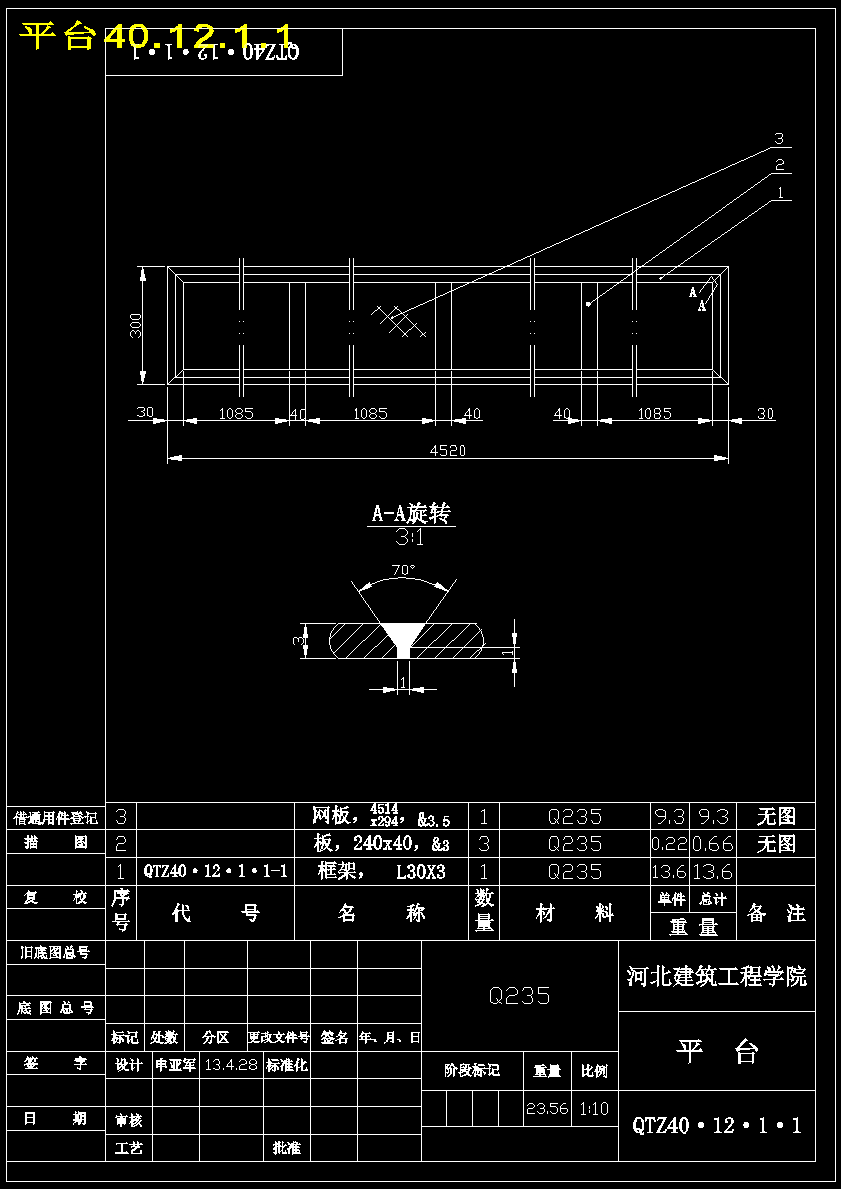

26	平台40.12.1.1.png	23.20K

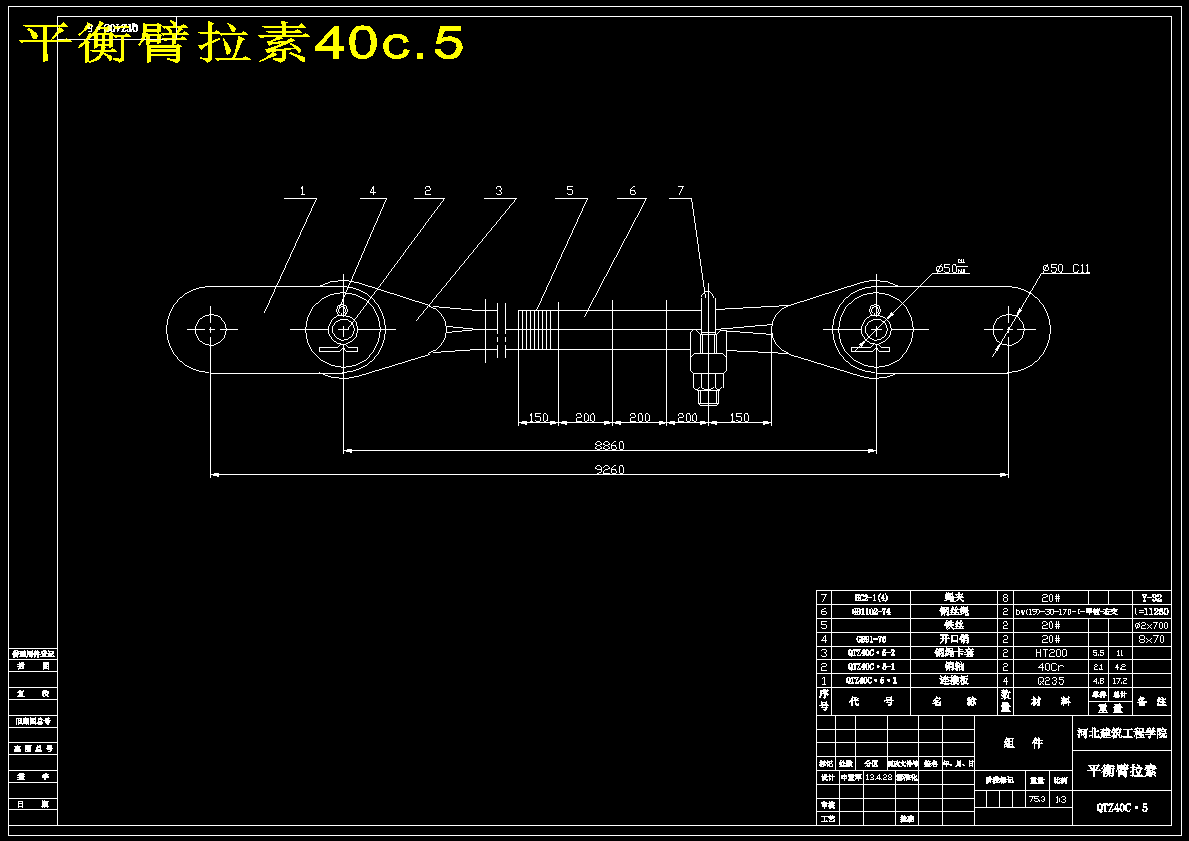

27	平衡臂拉素40c.5.dwg	292.72K
28	平衡臂拉素40c.5.png	20.86K

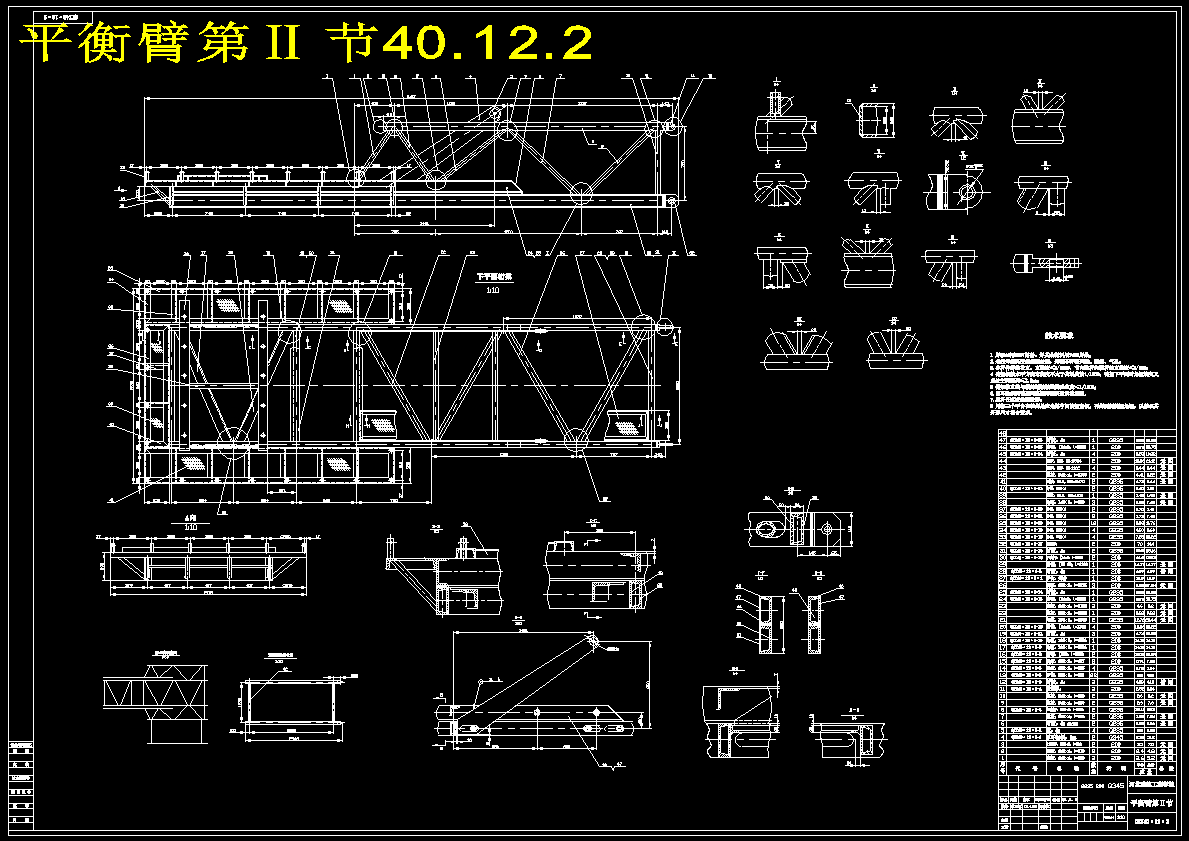

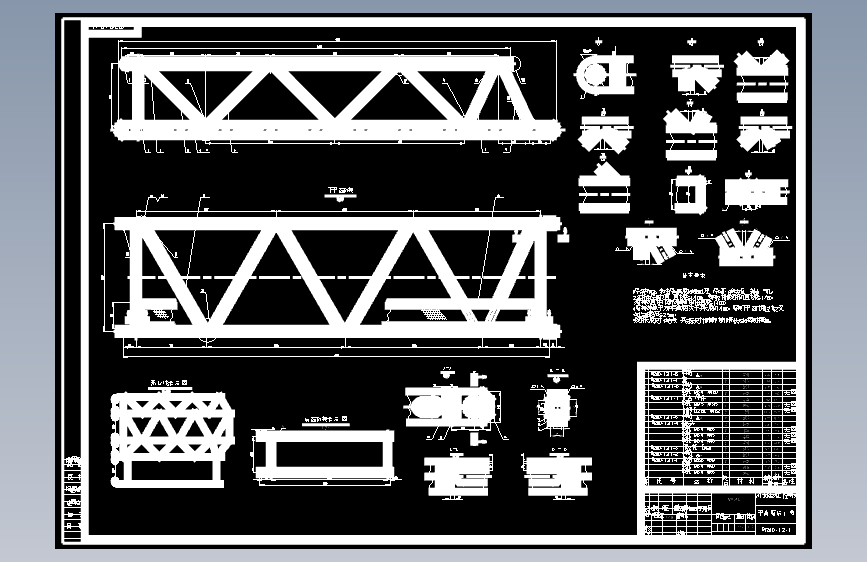

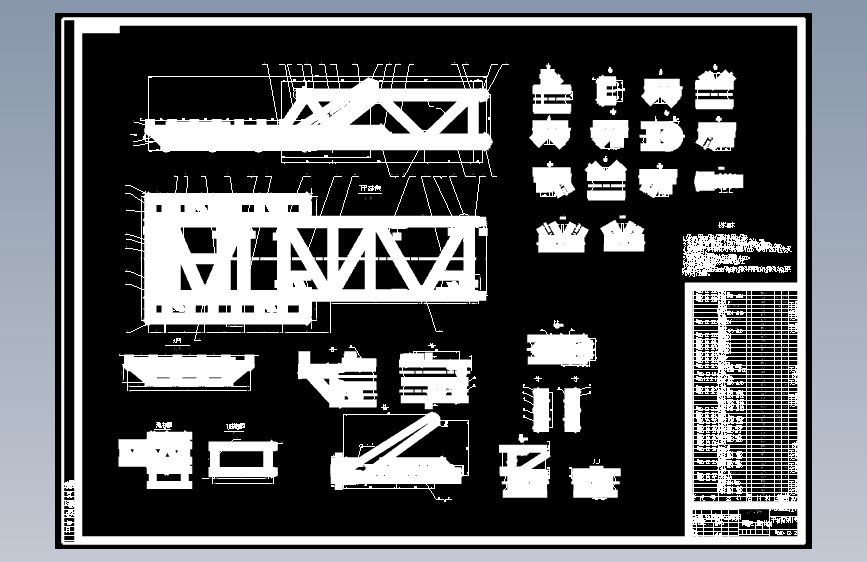

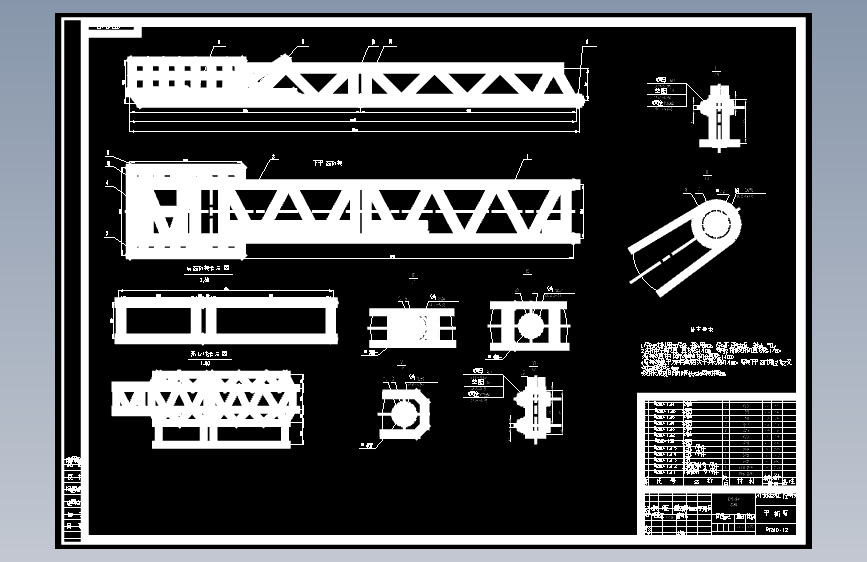

29	平衡臂第Ⅱ节40.12.2.dwg	488.85K
30	平衡臂第Ⅱ节40.12.2.png	49.88K
31	平衡臂第一节40.12.1.dwg	365.41K

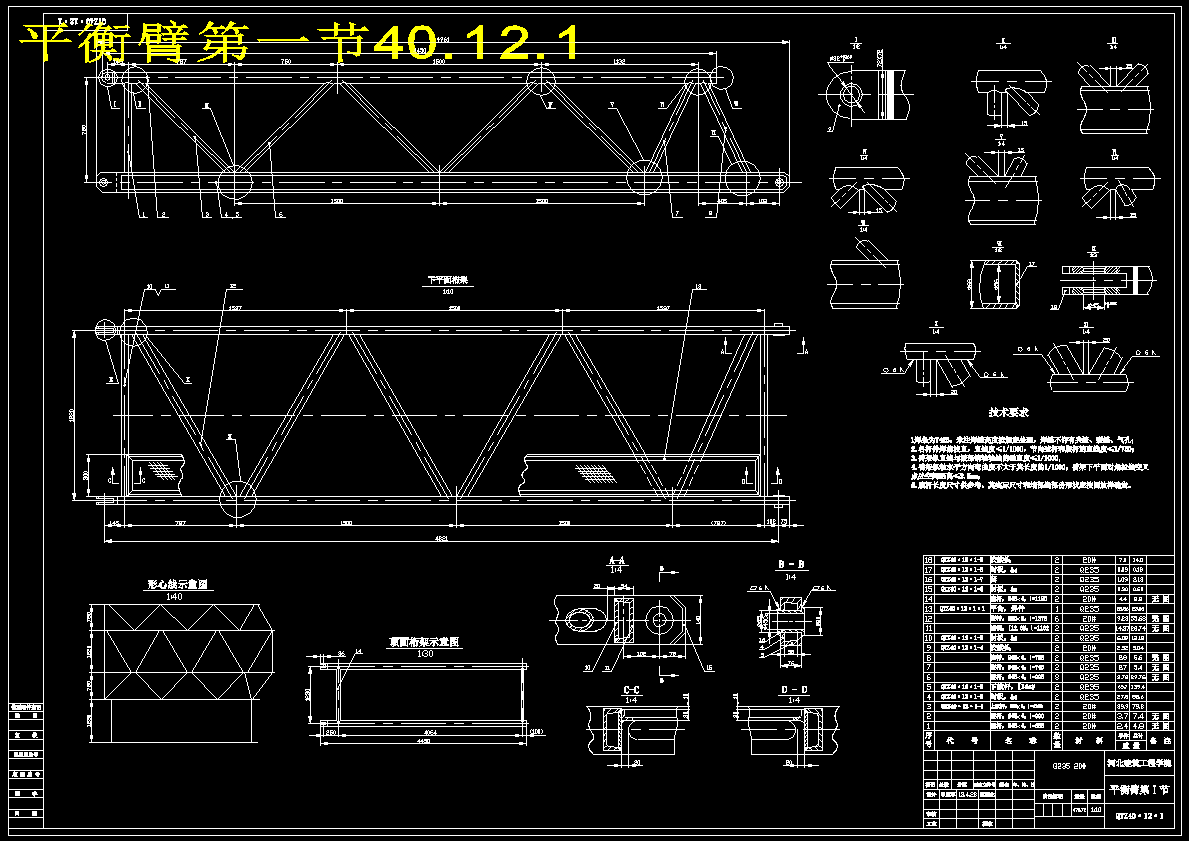

32	平衡臂第一节40.12.1.png	43.22K
33	开题报告.doc	48.50K
34	摘要.doc	30.50K
35	斜撑40.12.2.6.dwg	281.50K

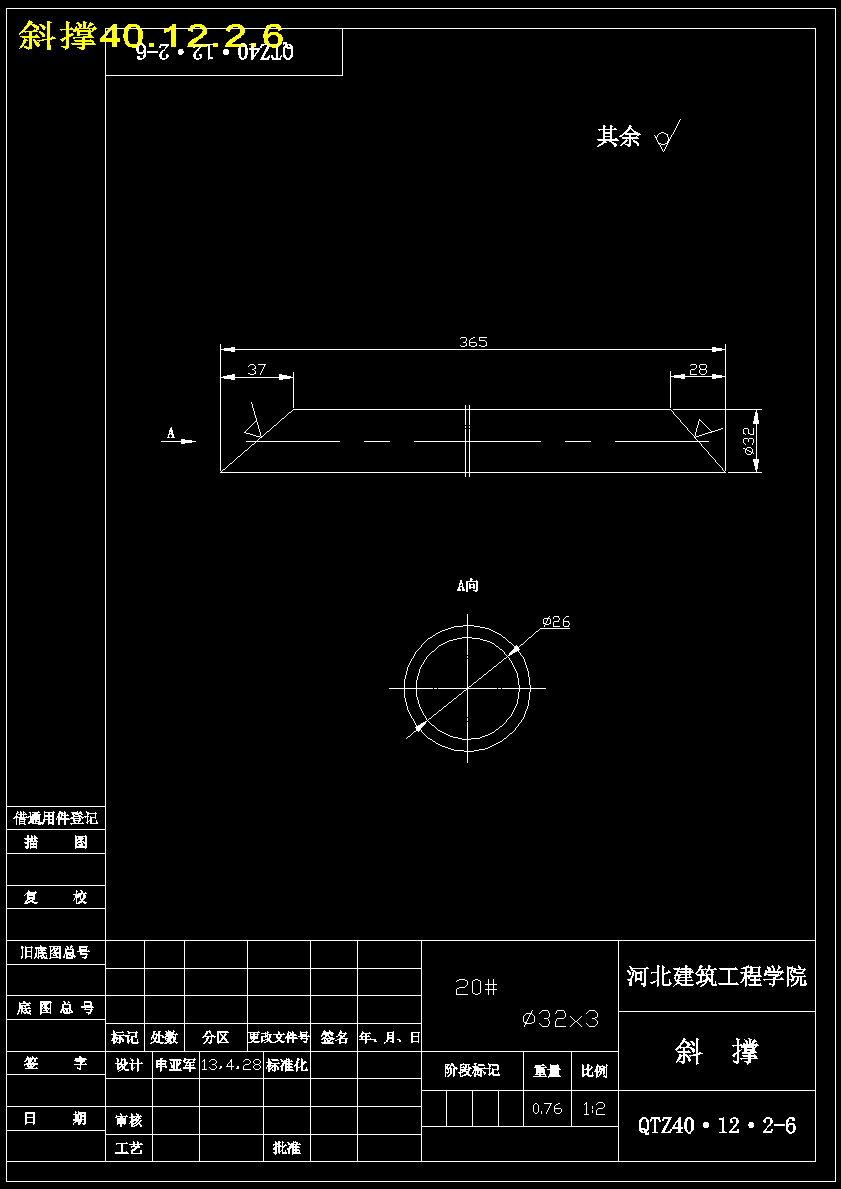

36	斜撑40.12.2.6.png	17.47K
37	板40.12.2.2.dwg	281.68K
38	板40.12.2.2.png	18.11K

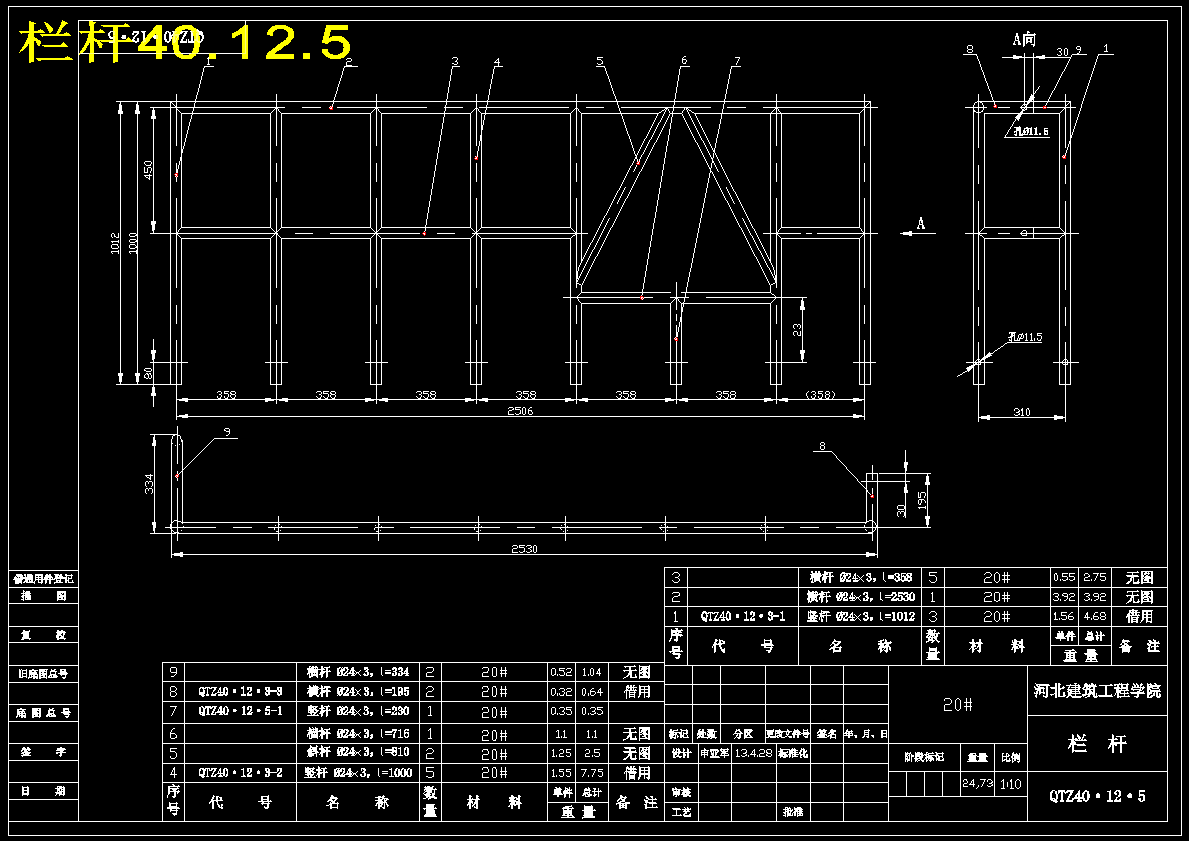

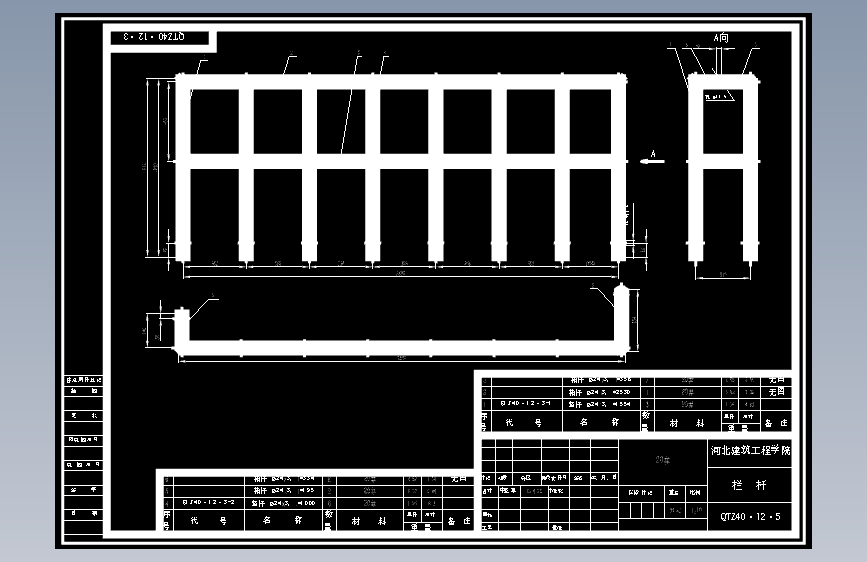

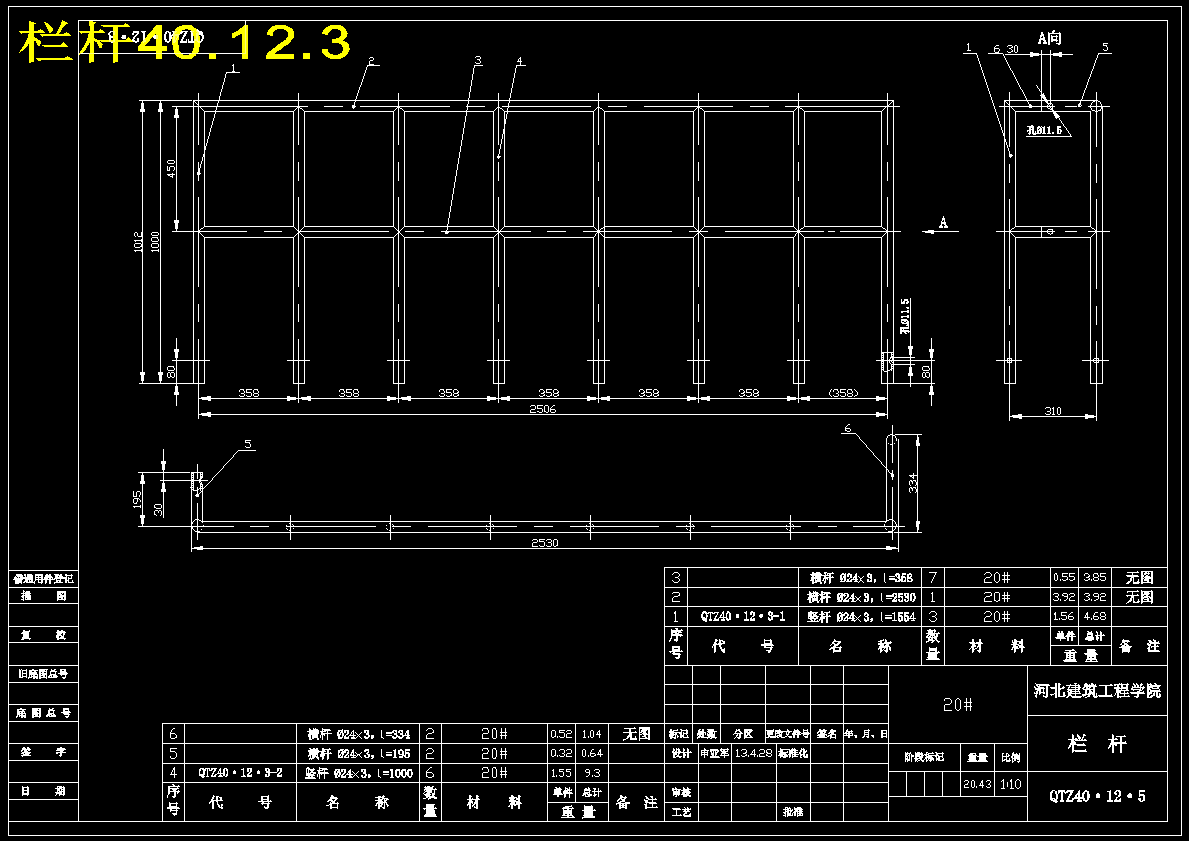

39	栏杆40.12.3.dwg	304.04K
40	栏杆40.12.3.png	23.59K
41	栏杆40.12.4.dwg	292.44K

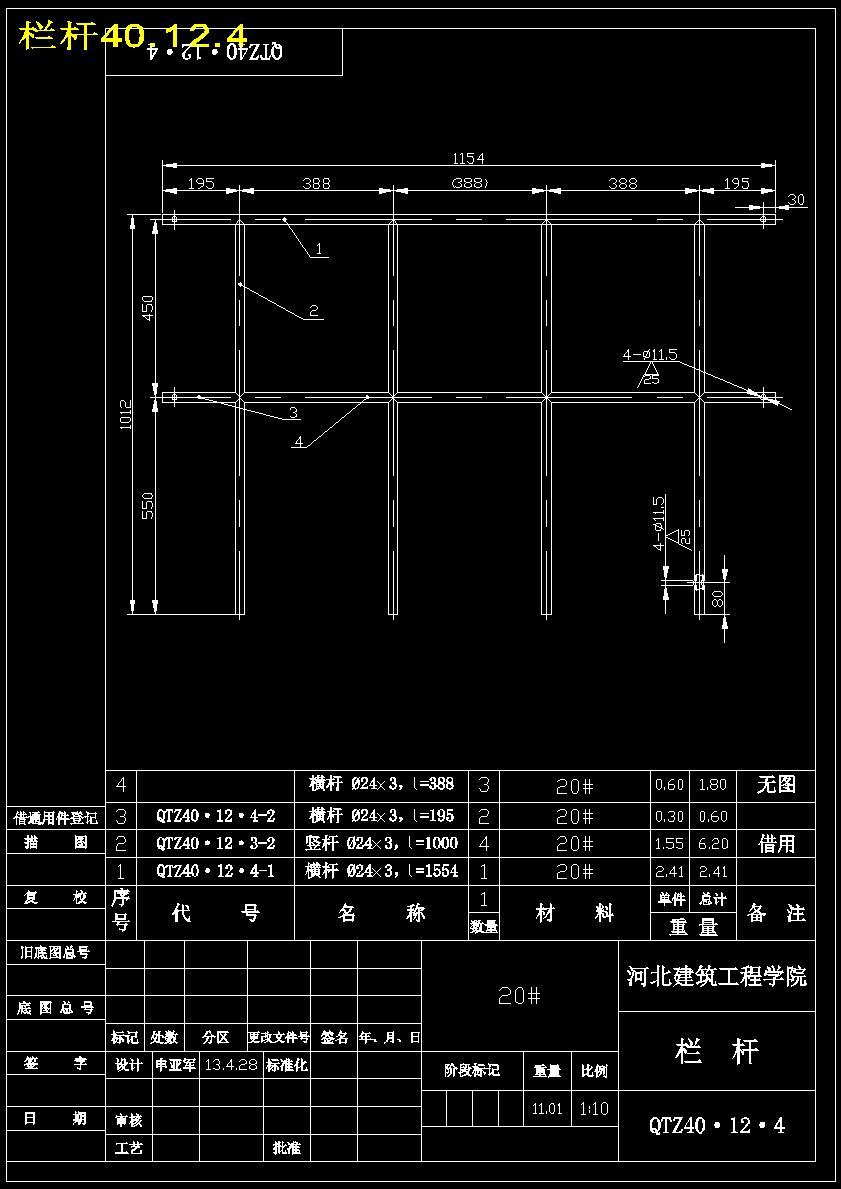

42	栏杆40.12.4.png	23.31K
43	栏杆40.12.5.dwg	308.13K

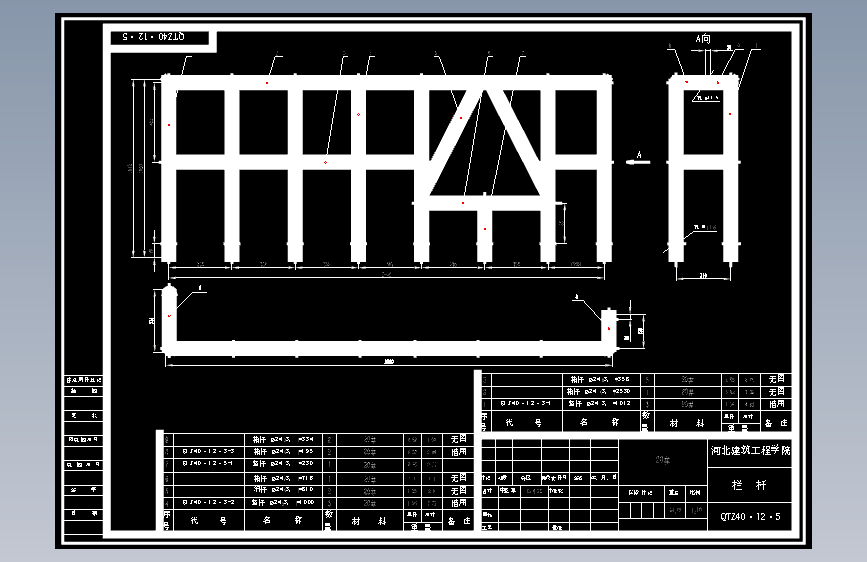

44	栏杆40.12.5.png	27.86K

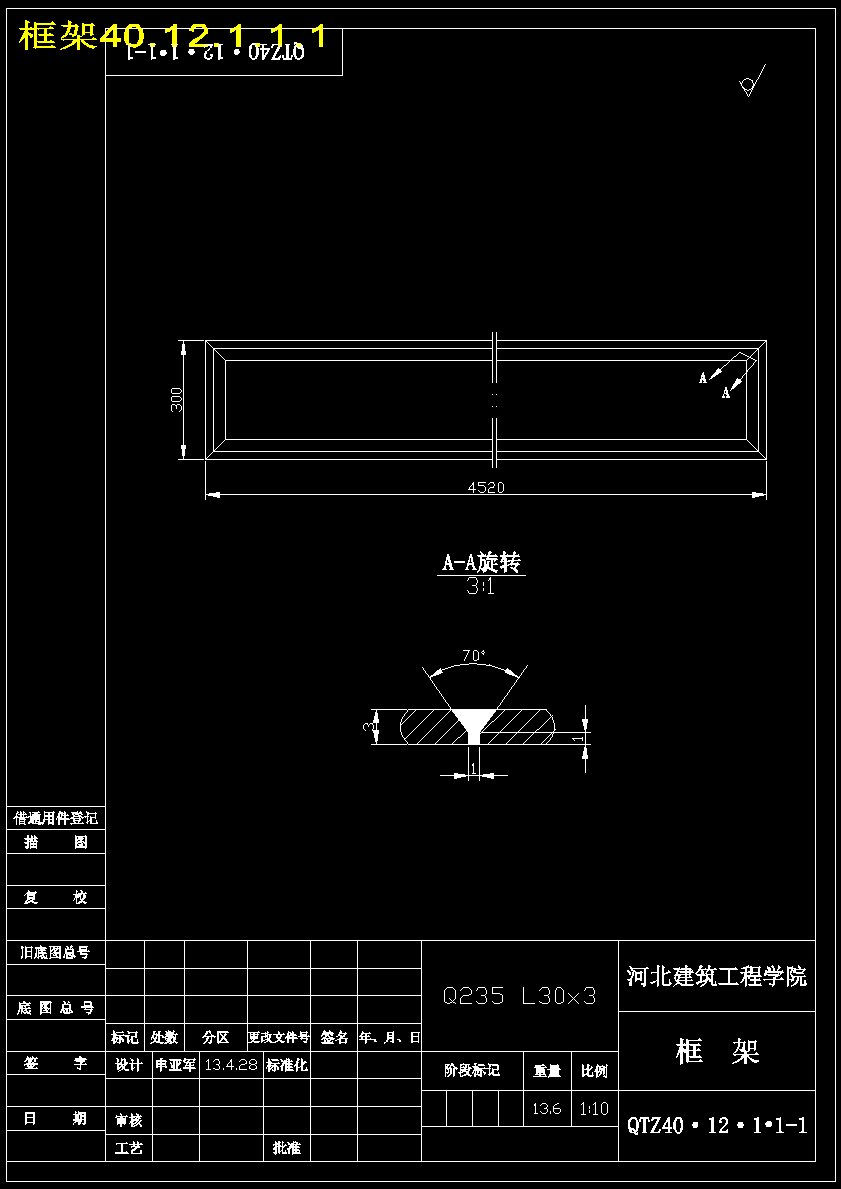

45	框架40.12.1.1.1.dwg	281.90K
46	框架40.12.1.1.1.png	16.64K

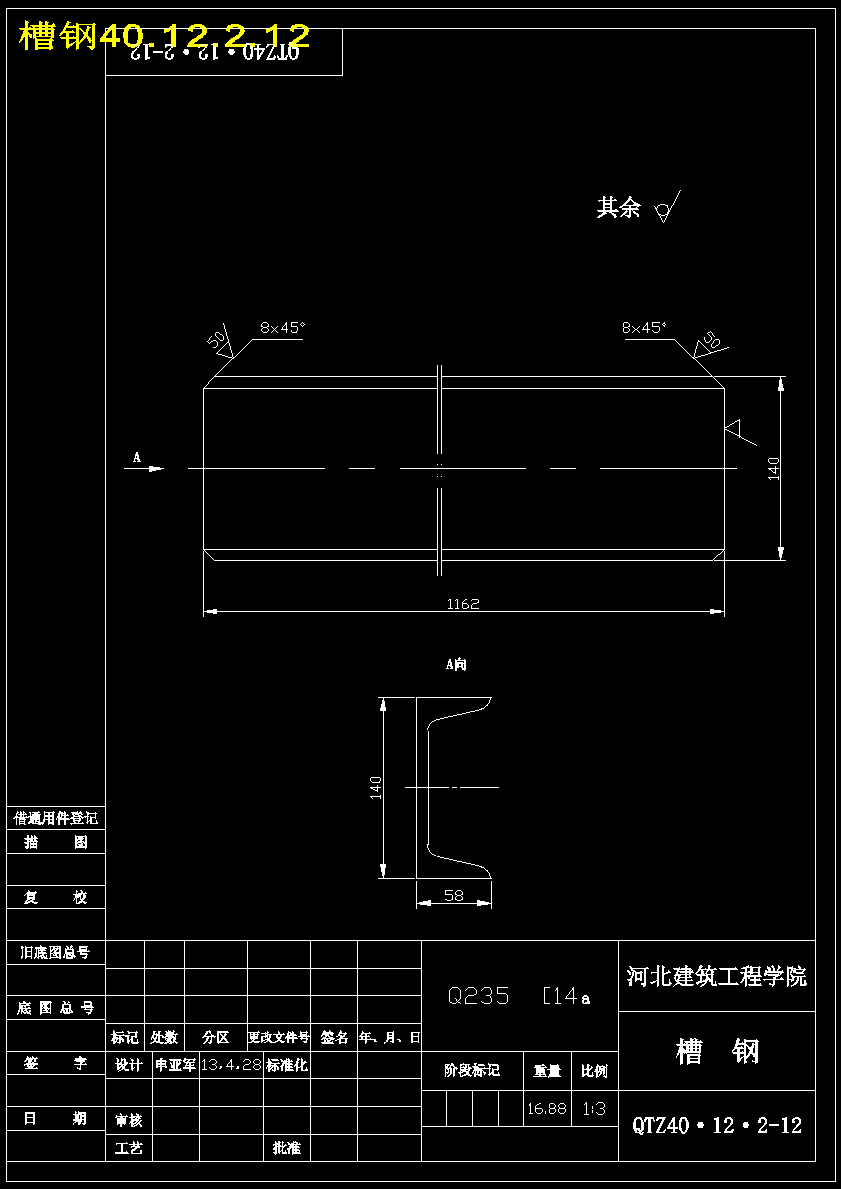

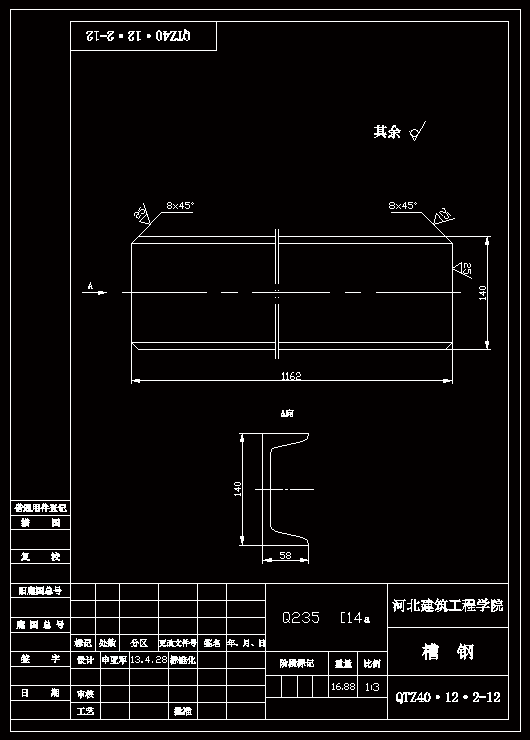

47	槽钢40.12.2.12.dwg	281.74K
48	槽钢40.12.2.12.png	16.74K

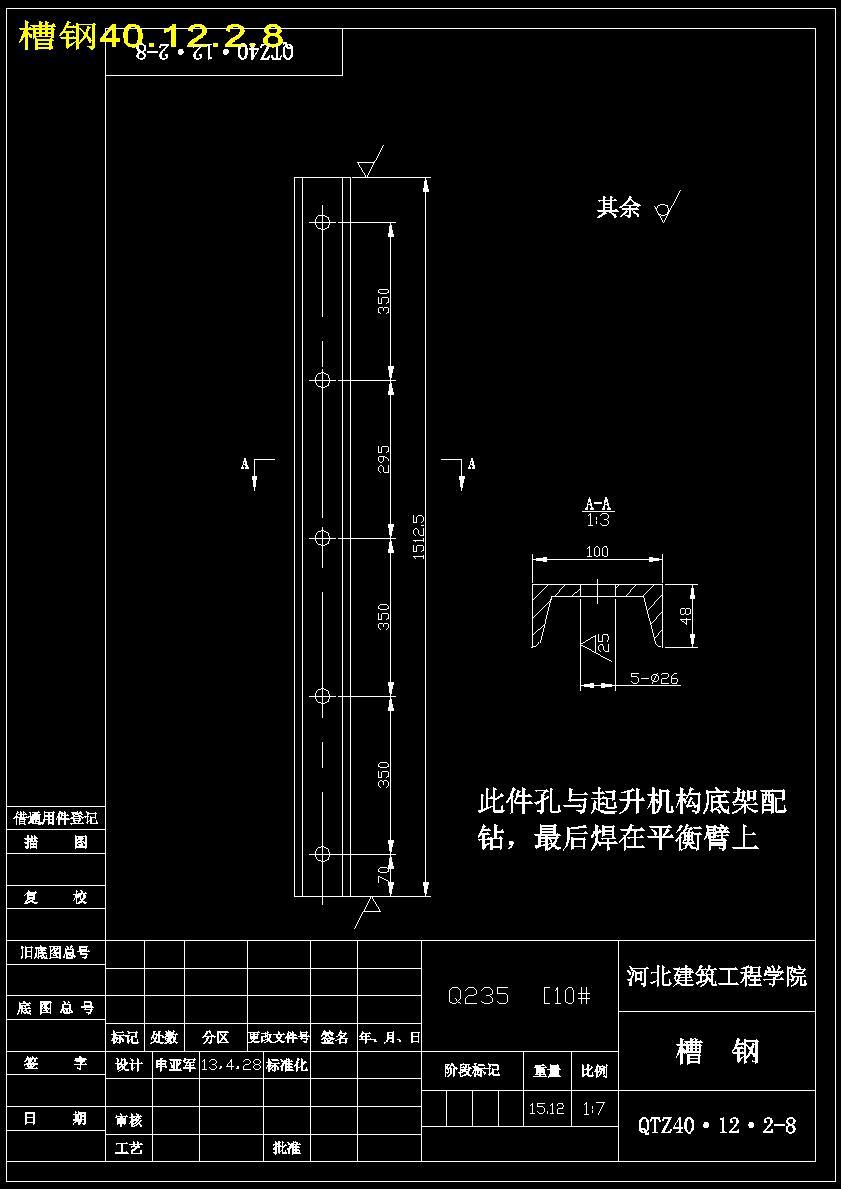

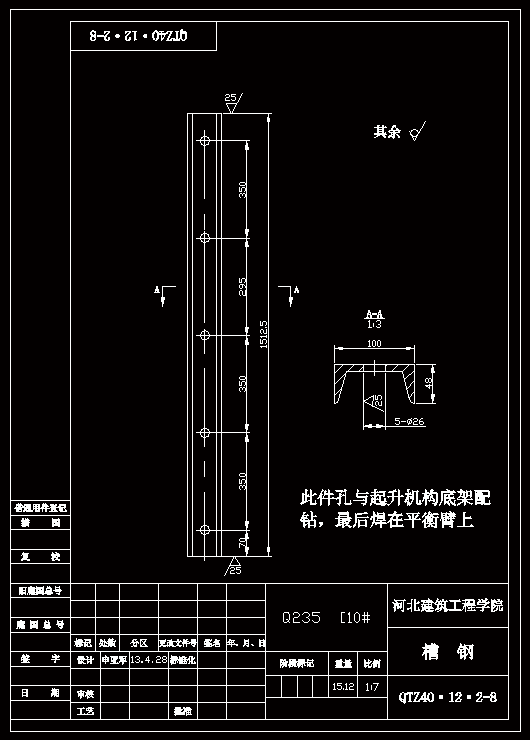

49	槽钢40.12.2.8.dwg	284.28K
50	槽钢40.12.2.8.png	19.92K

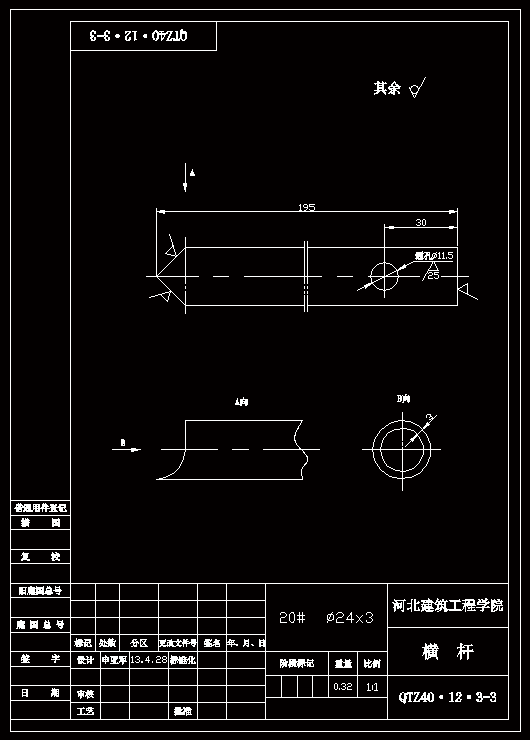

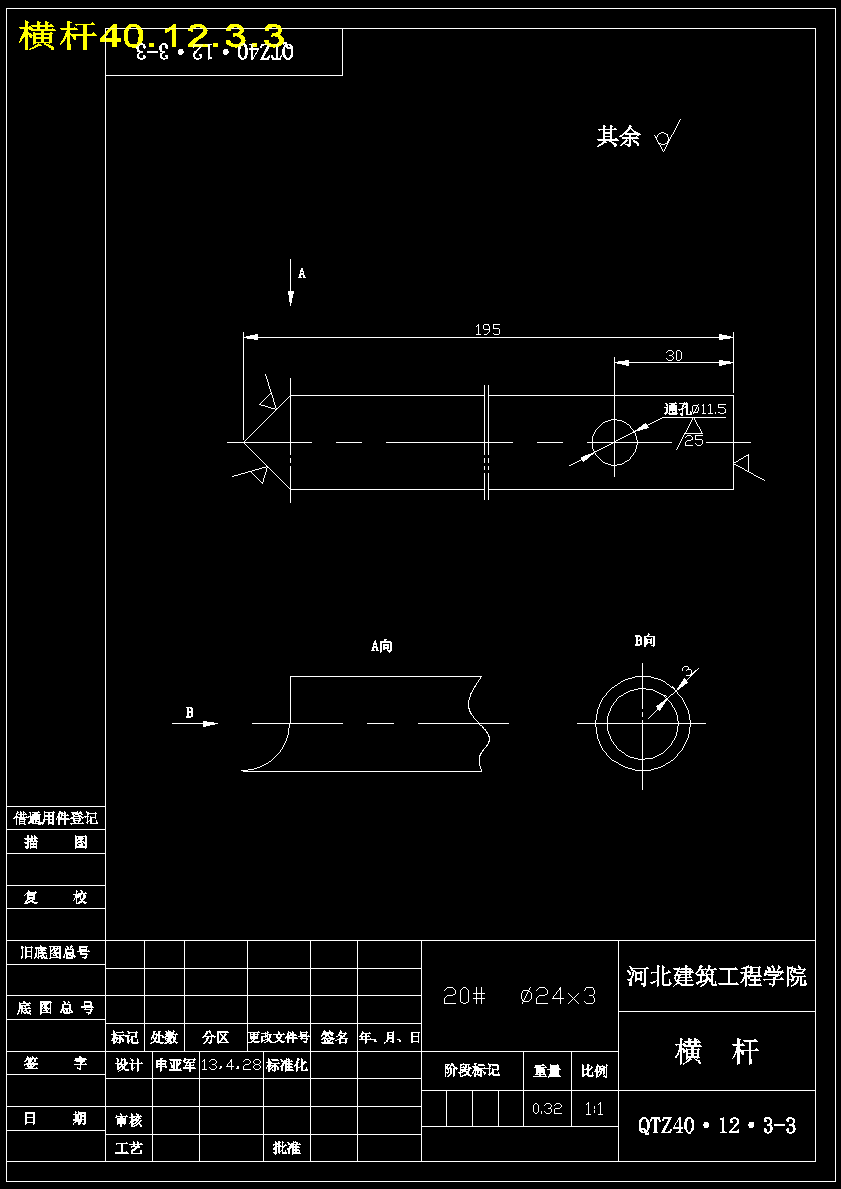

51	横杆40.12.3.3.dwg	282.09K
52	横杆40.12.3.3.png	17.89K

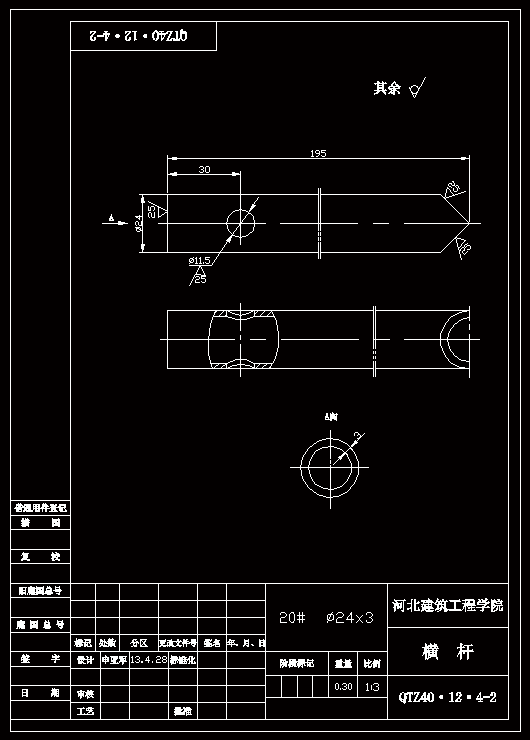

53	横杆40.12.4.2.dwg	283.34K
54	横杆40.12.4.2.png	18.44K

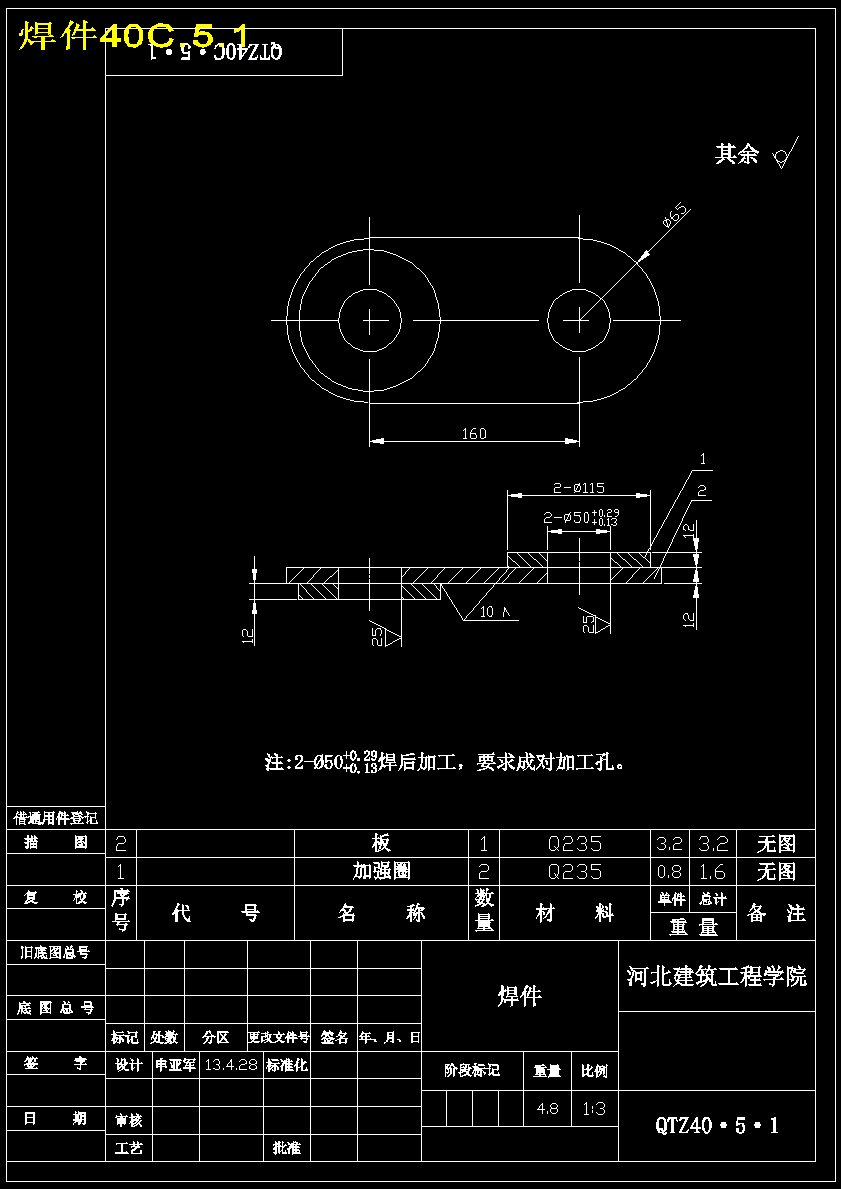

55	焊件40C.5.1.dwg	285.91K

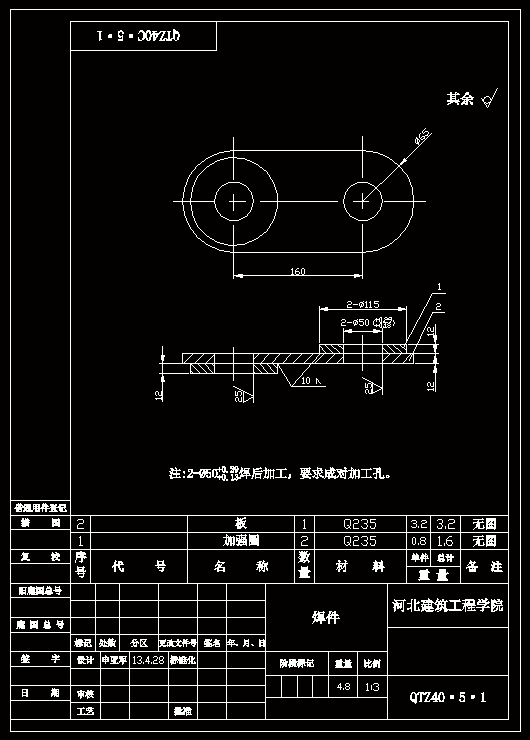

56	焊件40C.5.1.png	23.04K

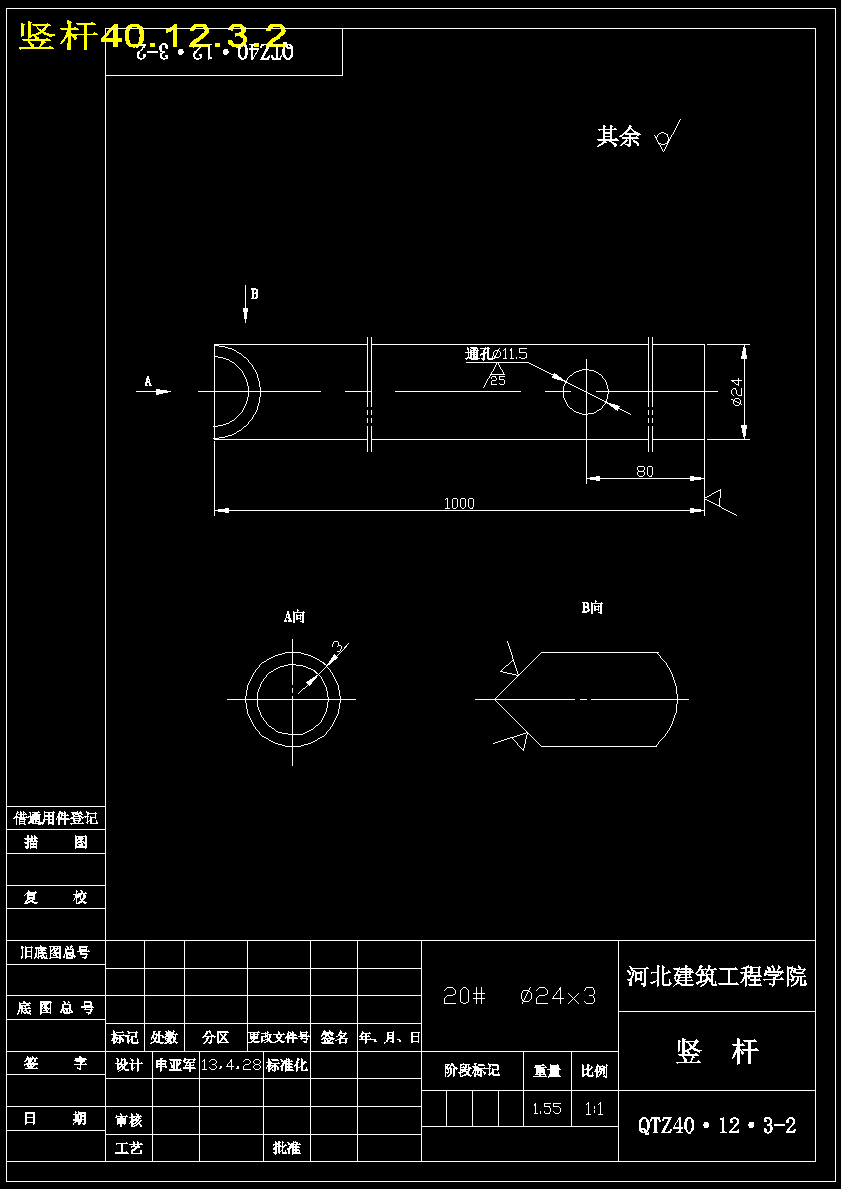

57	竖杆40.12.3.2.dwg	282.18K

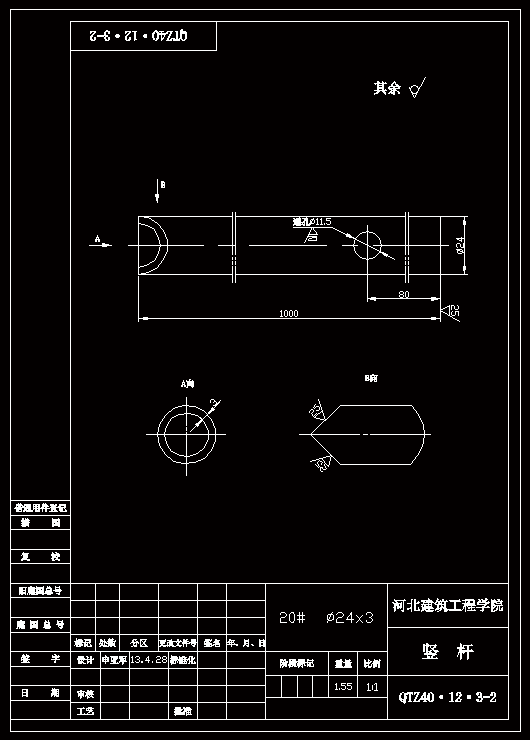

58	竖杆40.12.3.2.png	18.15K

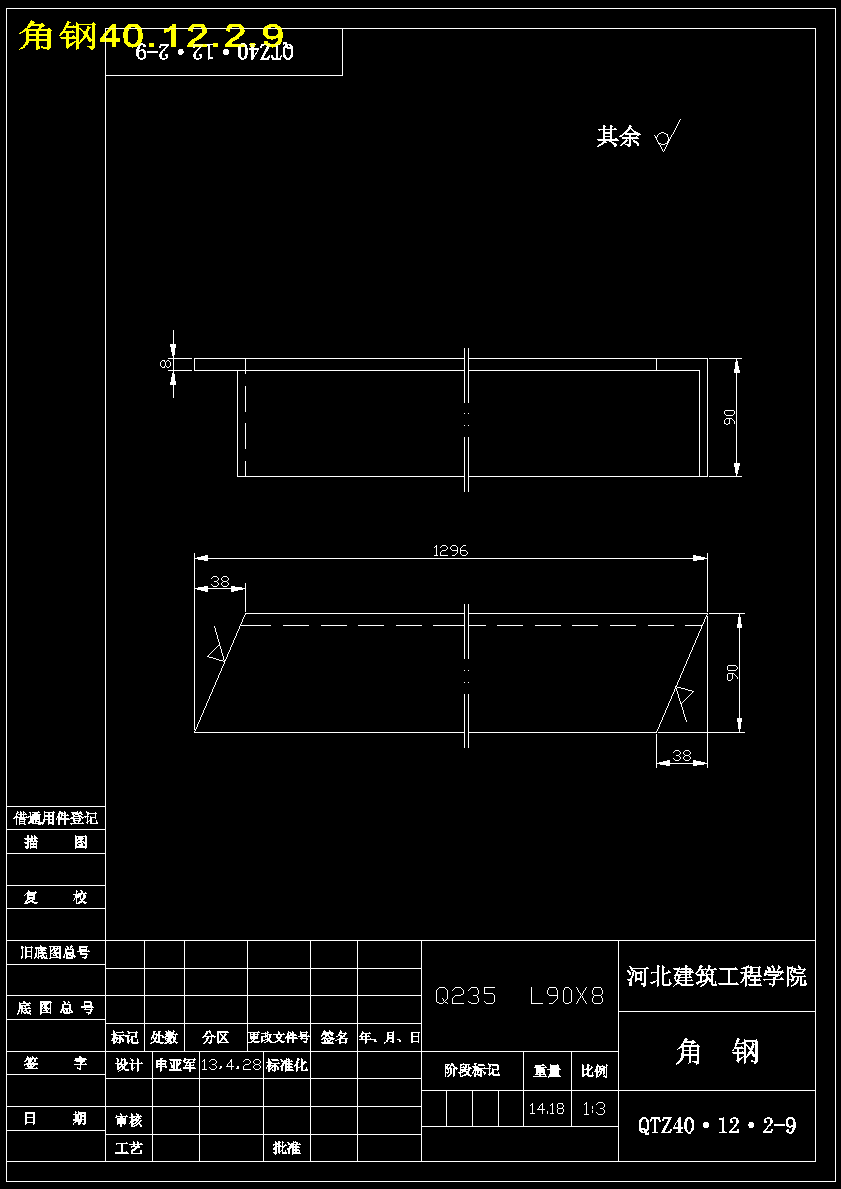

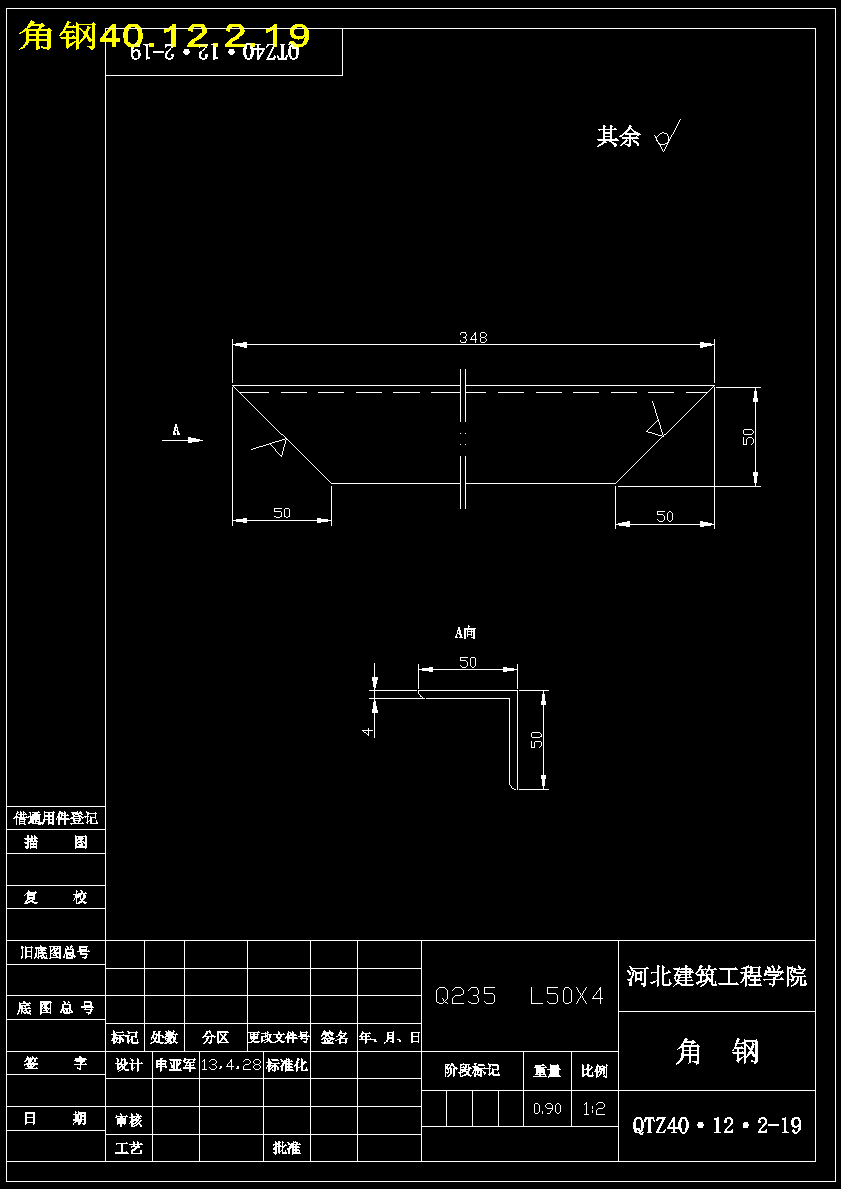

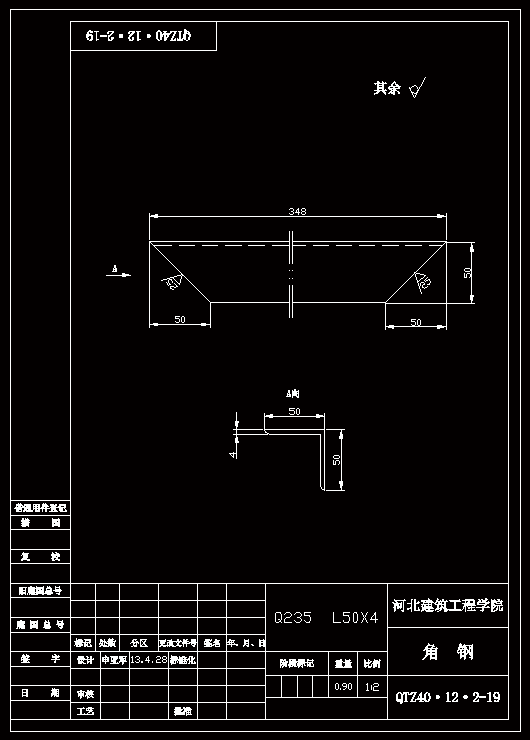

59	角钢40.12.2.19.dwg	282.18K
60	角钢40.12.2.19.png	16.52K

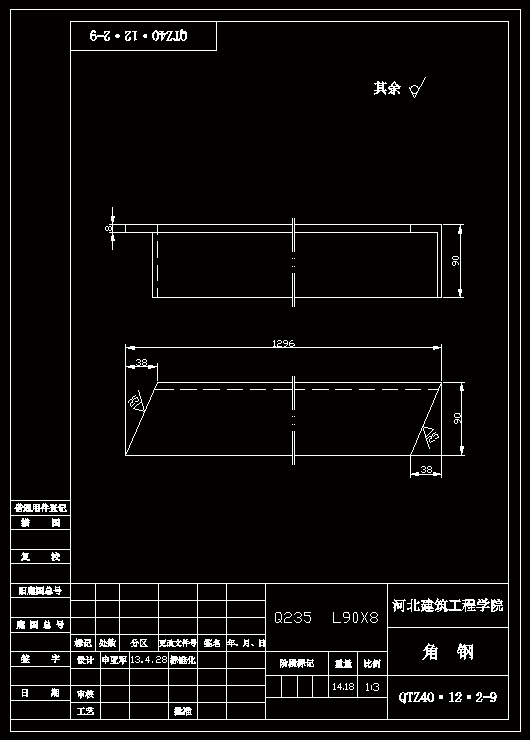

61	角钢40.12.2.9.dwg	281.53K
62	角钢40.12.2.9.png	16.07K
63	设计说明书.doc	3.78M

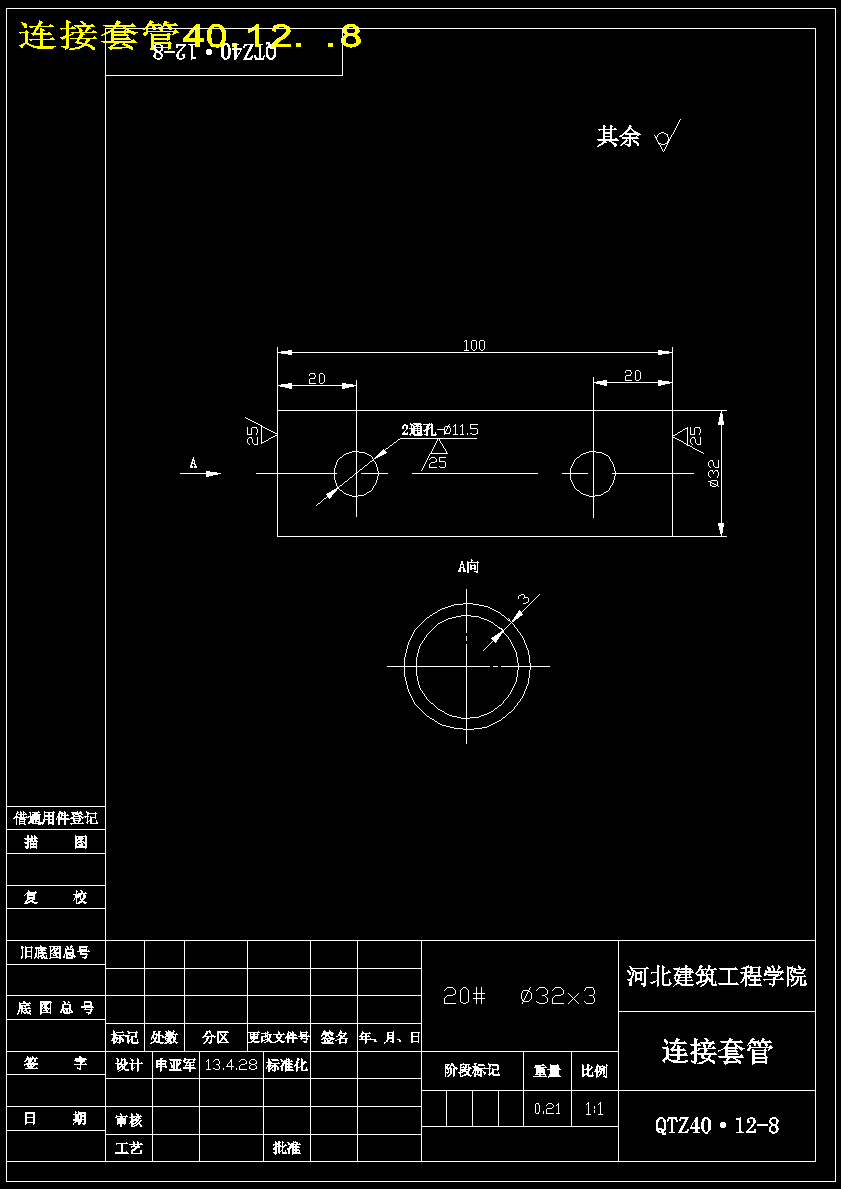

64	连接套管40.12..8.dwg	281.93K
65	连接套管40.12..8.png	18.33K

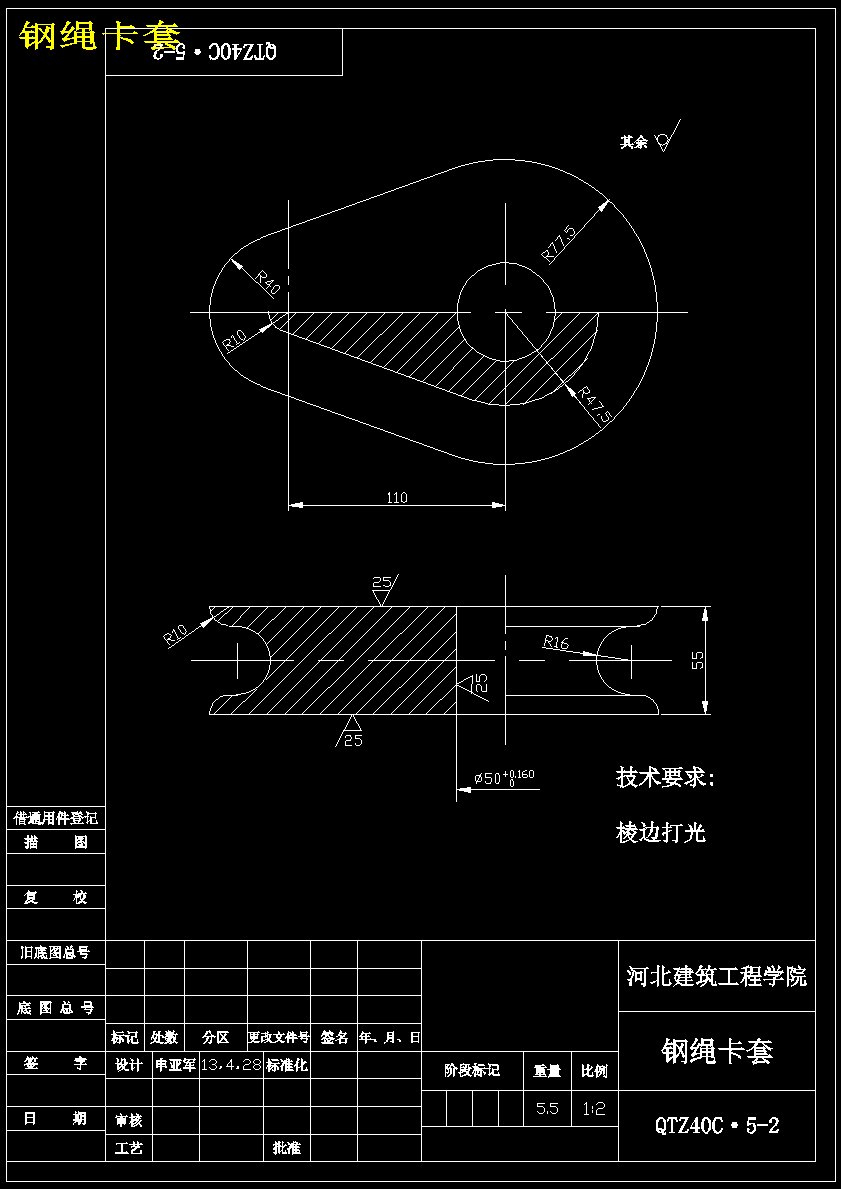

66	钢绳卡套.dwg	285.31K
67	钢绳卡套.png	24.43K

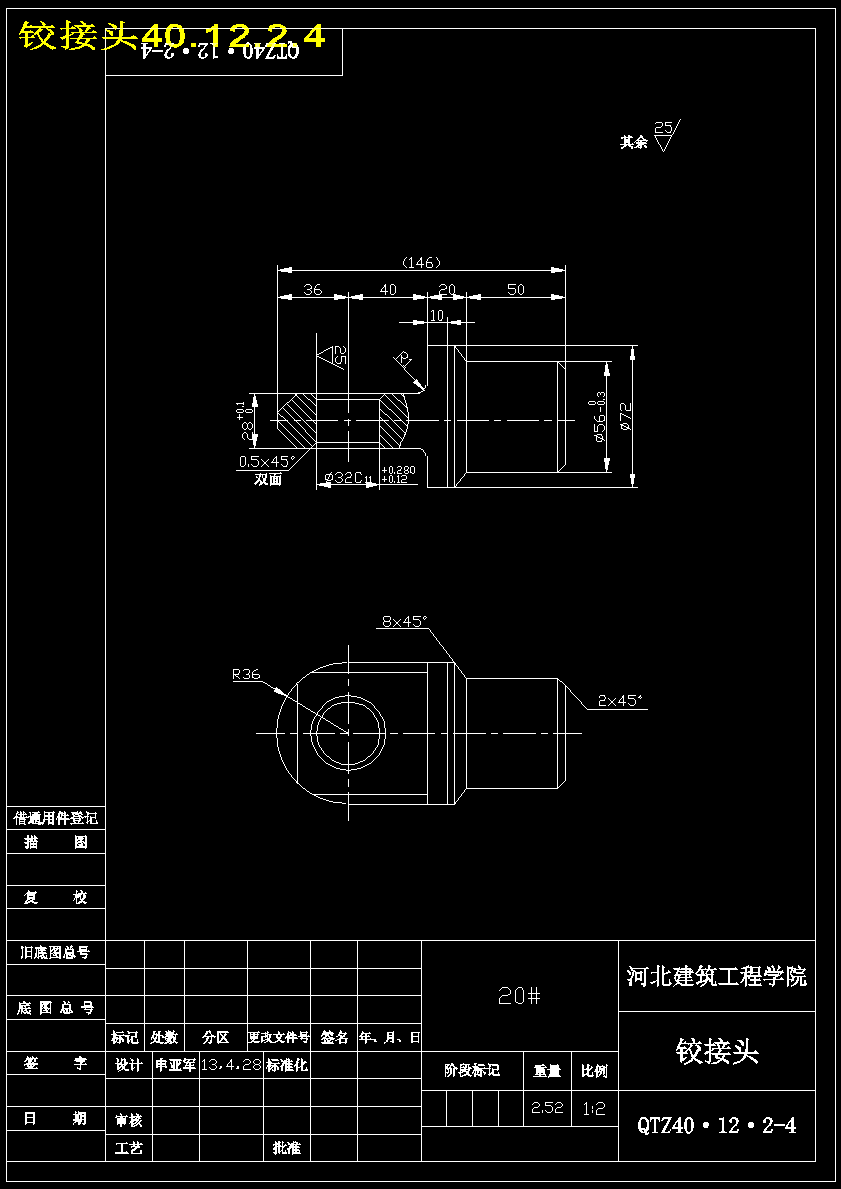

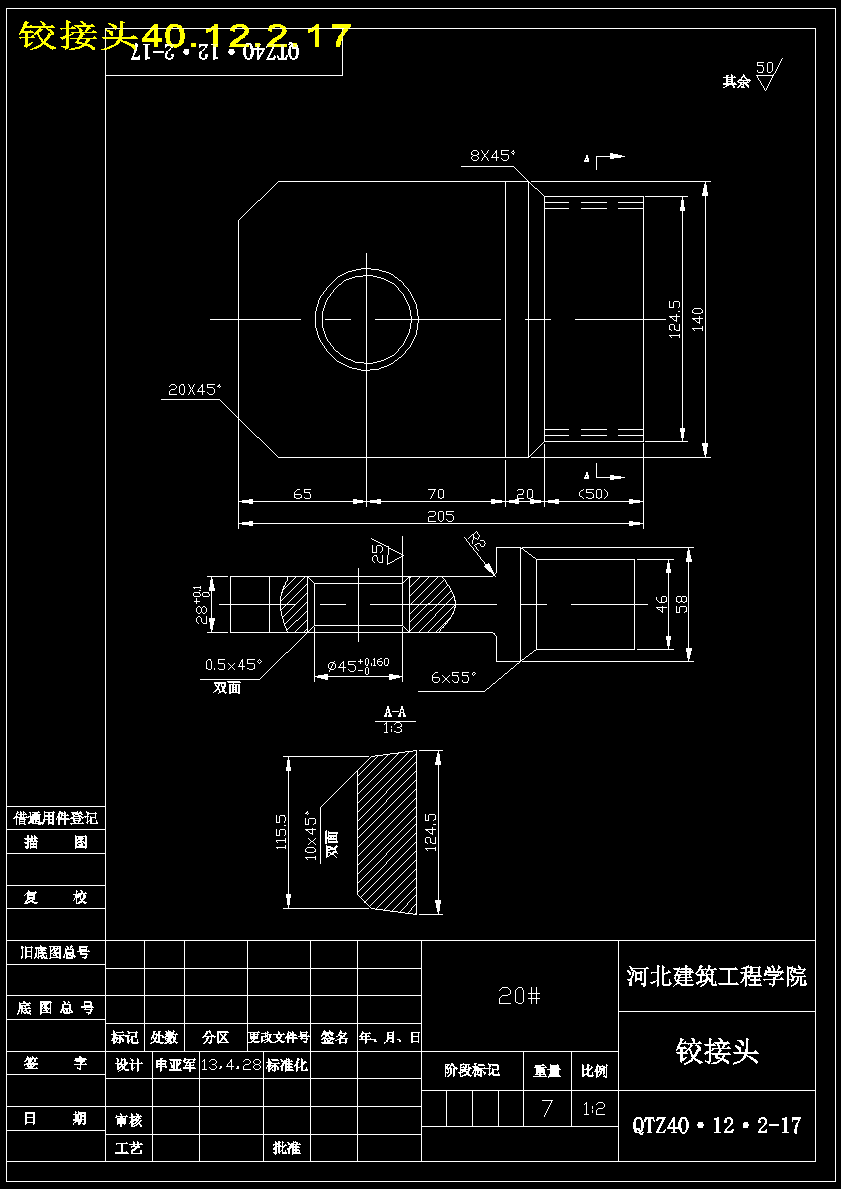

68	铰接头40.12.2.17.dwg	289.47K

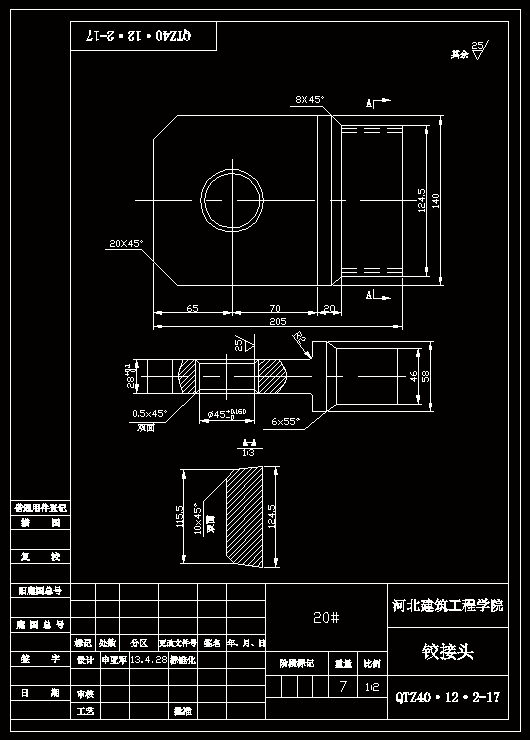

69	铰接头40.12.2.17.png	21.67K

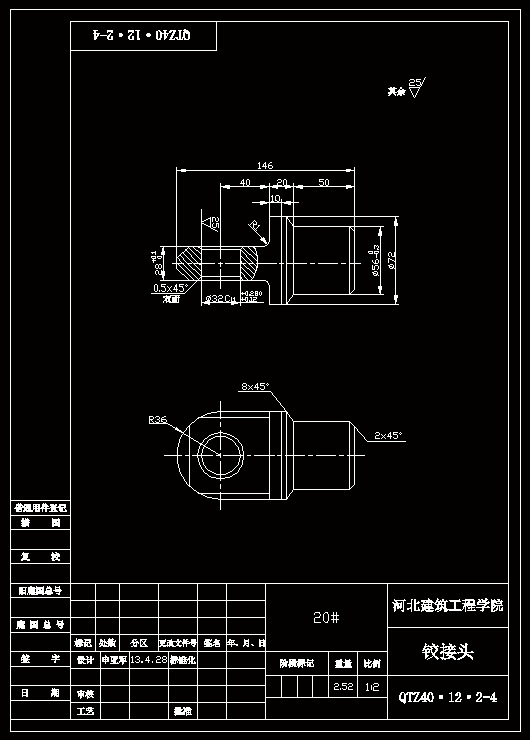

70	铰接头40.12.2.4.dwg	287.12K
71	铰接头40.12.2.4.png	19.90K

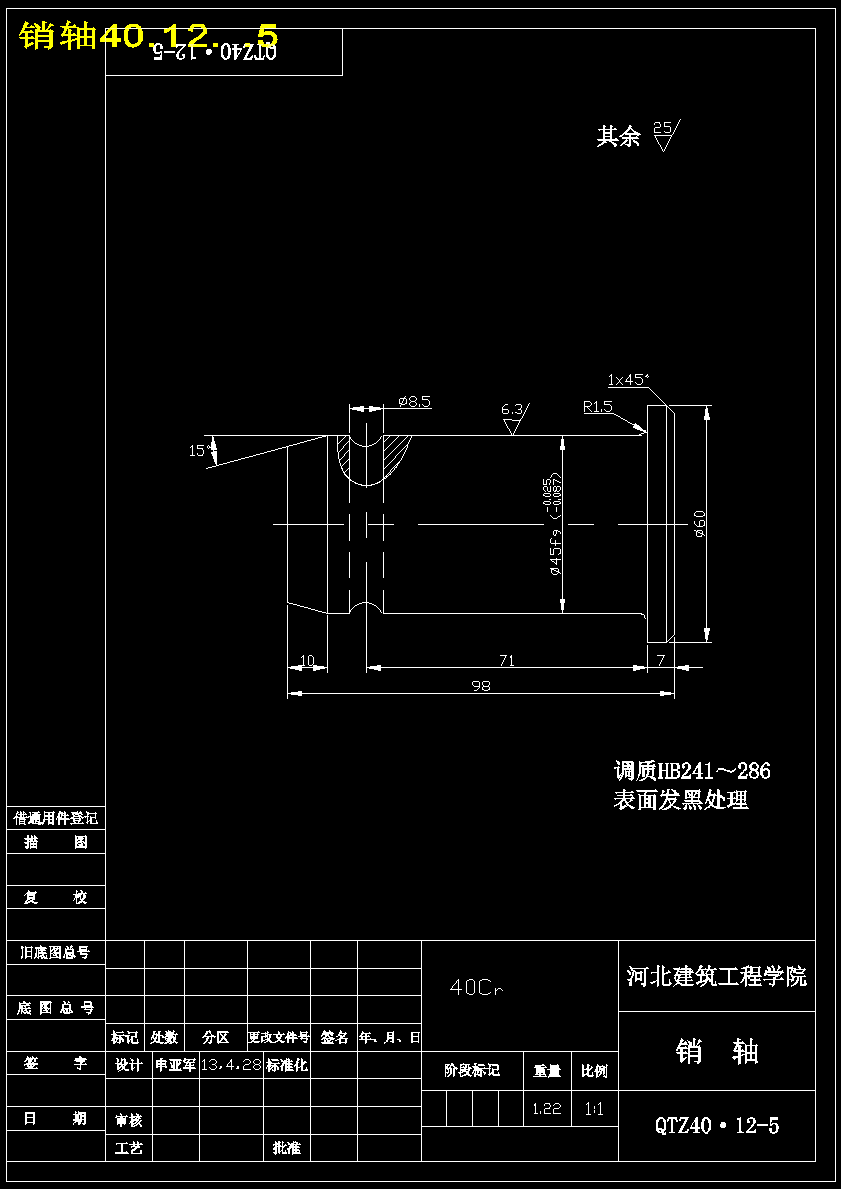

72	销轴40.12..5.dwg	284.09K
73	销轴40.12..5.png	18.10K
74	acaddoc.lsp	14.39K
75	上弦杆40.12.1.1.dwg	280.05K
76	上弦杆40.12.1.1.dwl	60B
77	上弦杆40.12.1.1.dwl2	216B
78	上弦杆40.12.1.1.gif	9.32K
79	下弦杆40.12.1.3.dwg	284.40K
80	下弦杆40.12.1.3.dwl	60B
81	下弦杆40.12.1.3.dwl2	216B

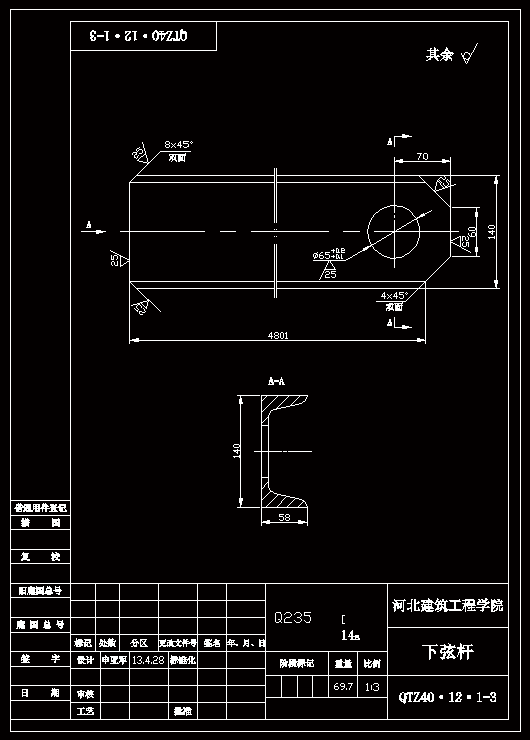

82	下弦杆40.12.1.3.gif	10.89K

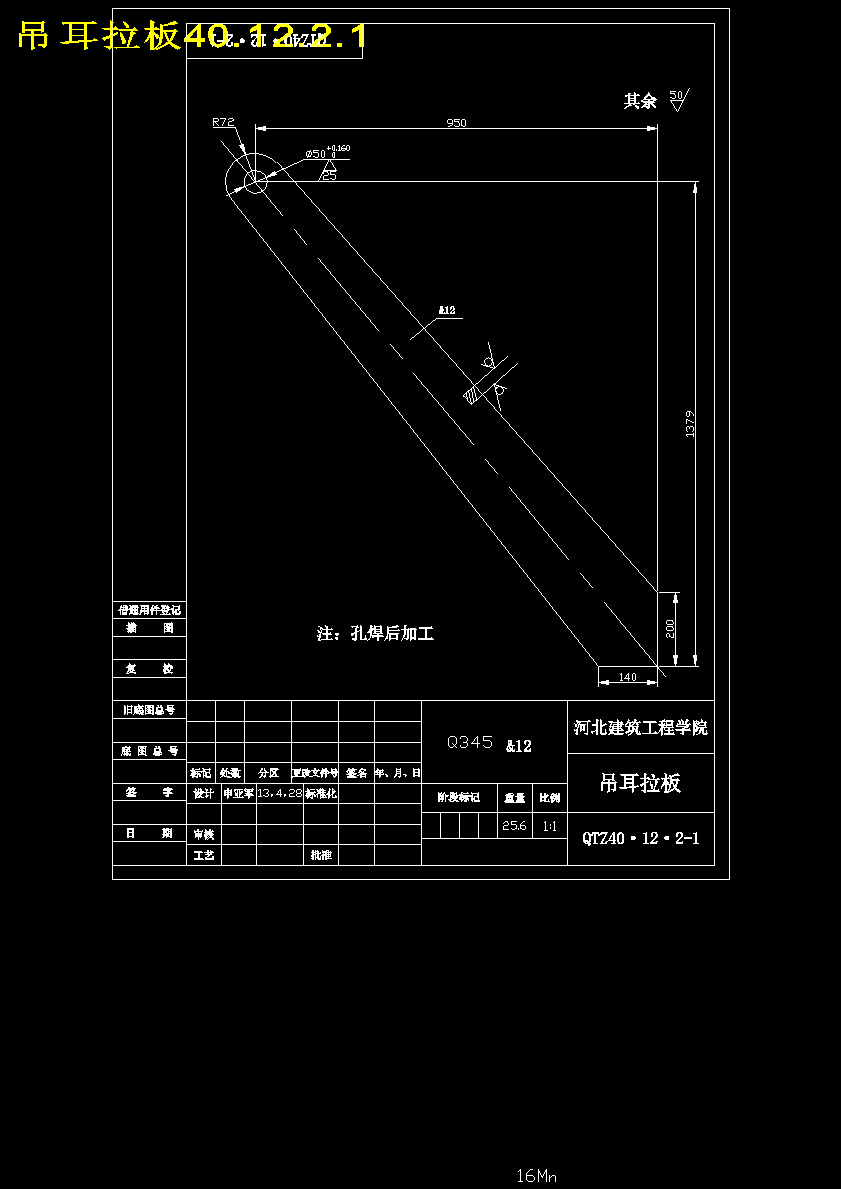

83	吊耳拉板40.12.2.1.dwg	281.99K
84	吊耳拉板40.12.2.1.dwl	60B
85	吊耳拉板40.12.2.1.dwl2	216B
86	吊耳拉板40.12.2.1.gif	9.18K
87	导管40.12.2.5.dwg	280.62K
88	导管40.12.2.5.dwl	60B
89	导管40.12.2.5.dwl2	216B

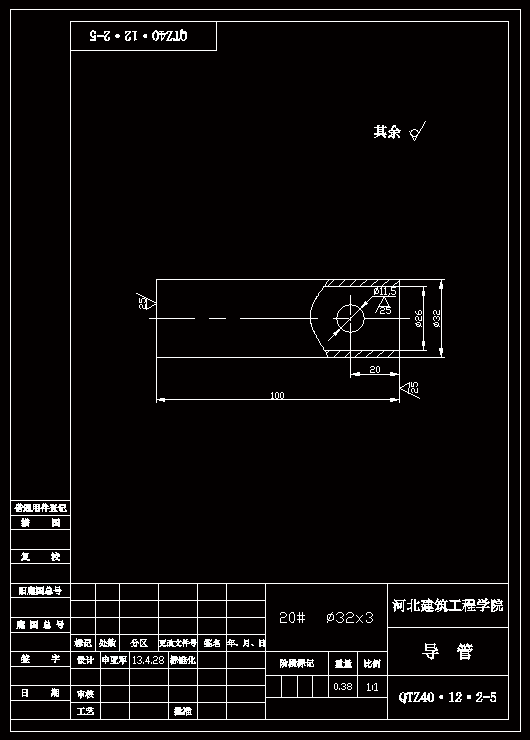

90	导管40.12.2.5.gif	9.31K
91	封板40.12.1.2.dwg	283.47K
92	封板40.12.1.2.dwl	60B
93	封板40.12.1.2.dwl2	216B
94	封板40.12.1.2.gif	10.92K
95	平台40.12.1.1.dwg	290.53K
96	平台40.12.1.1.dwl	60B
97	平台40.12.1.1.dwl2	216B

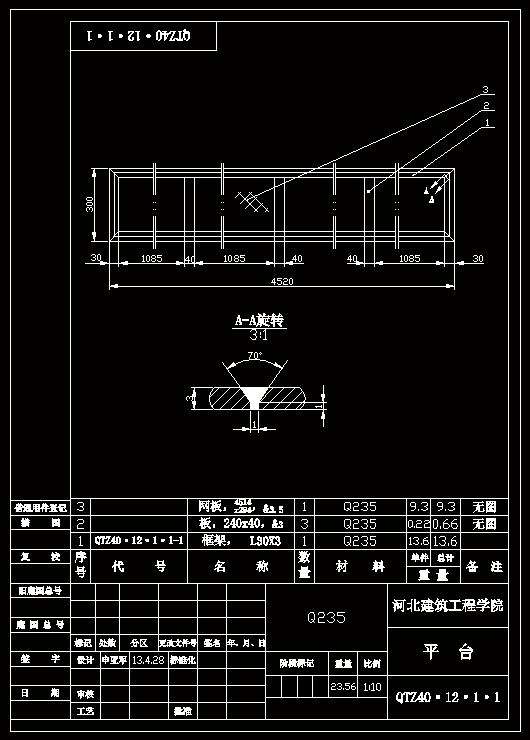

98	平台40.12.1.1.gif	13.58K
99	斜撑40.12.2.6.dwg	280.77K
100	斜撑40.12.2.6.dwl	60B
101	斜撑40.12.2.6.dwl2	216B

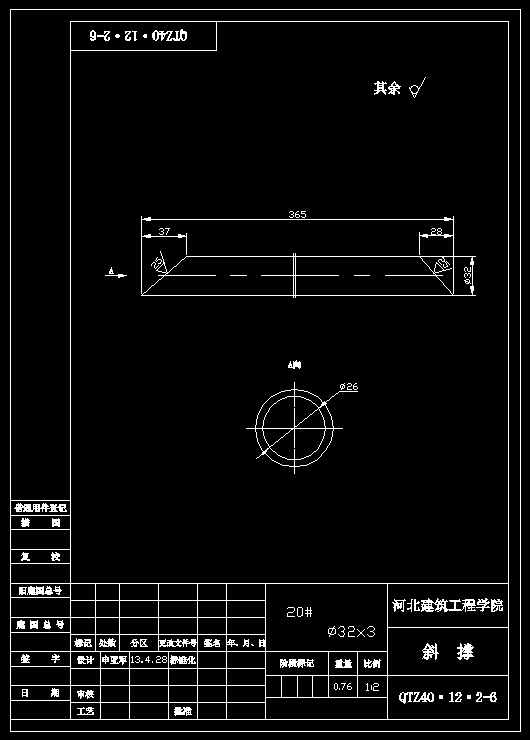

102	斜撑40.12.2.6.gif	9.59K

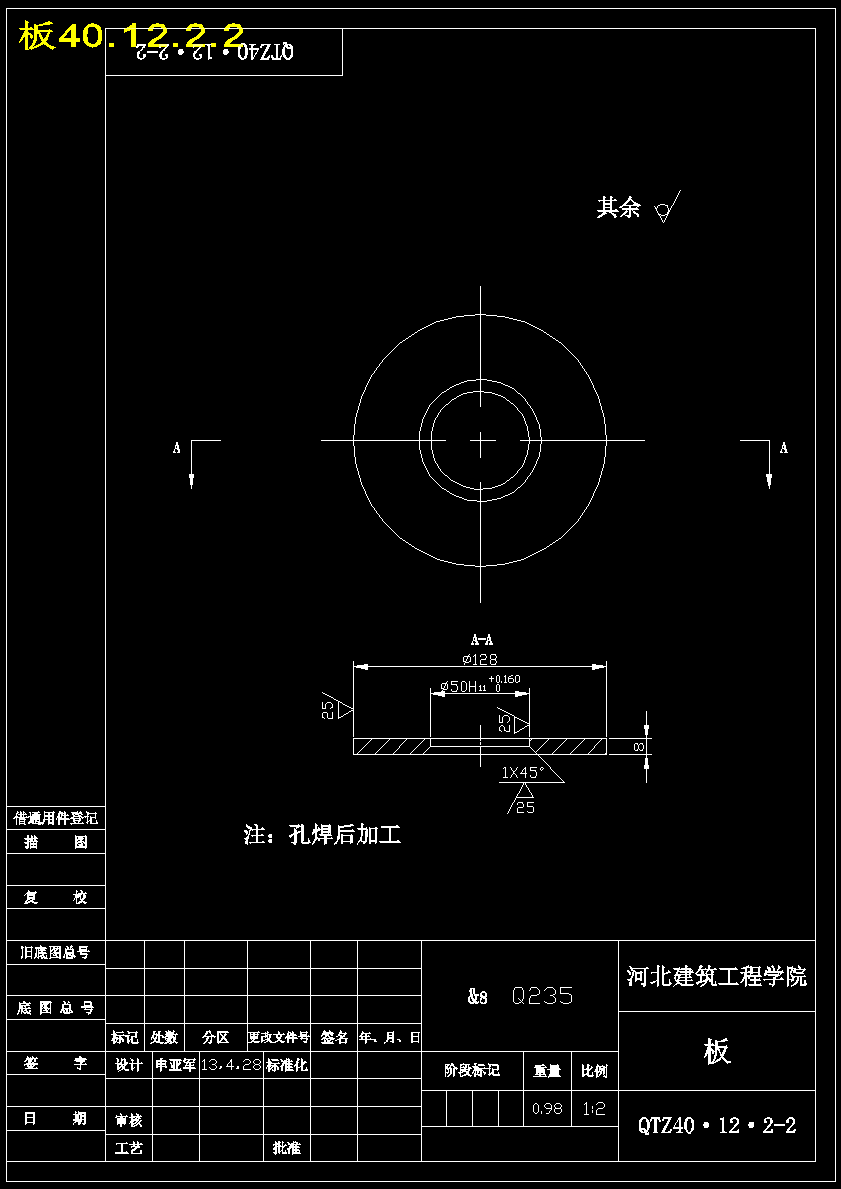

103	板40.12.2.2.dwg	281.15K
