某底层框架二层门式刚架结构图（ID:1625228）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17289021869269.zip | 1.19M |
| 2 | 某底层框架二层门式刚架结构图.dwg | 3.28M |
此图纸下载需要40金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.22M
所需金币：40
上传时间：2024-10-14 18:36:27
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
厂房结构几何尺寸为：72米*72米
厂房柱距一层为6m，，结构层高4.5-7.3m，单层门式刚架跨度为24x3米

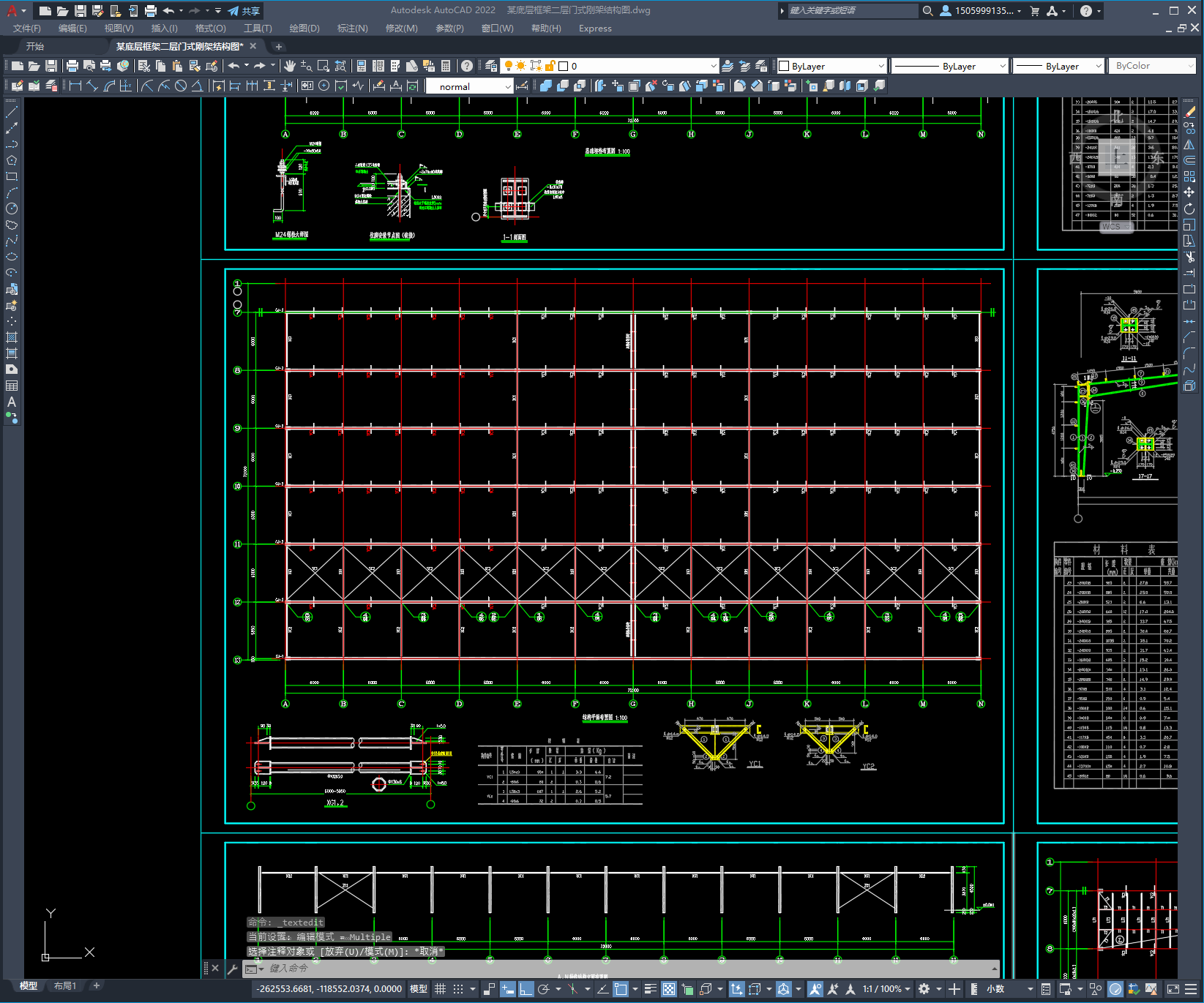

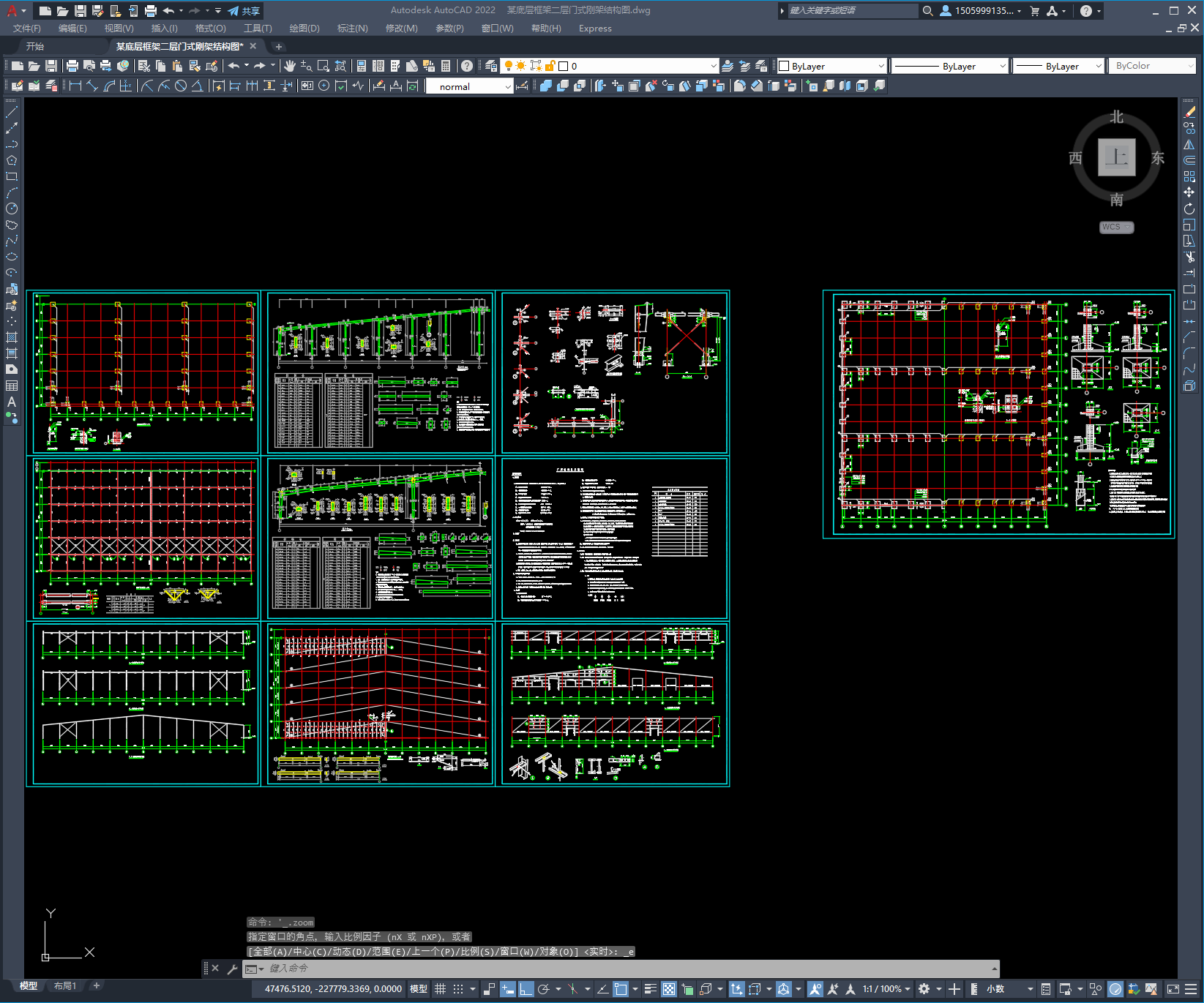

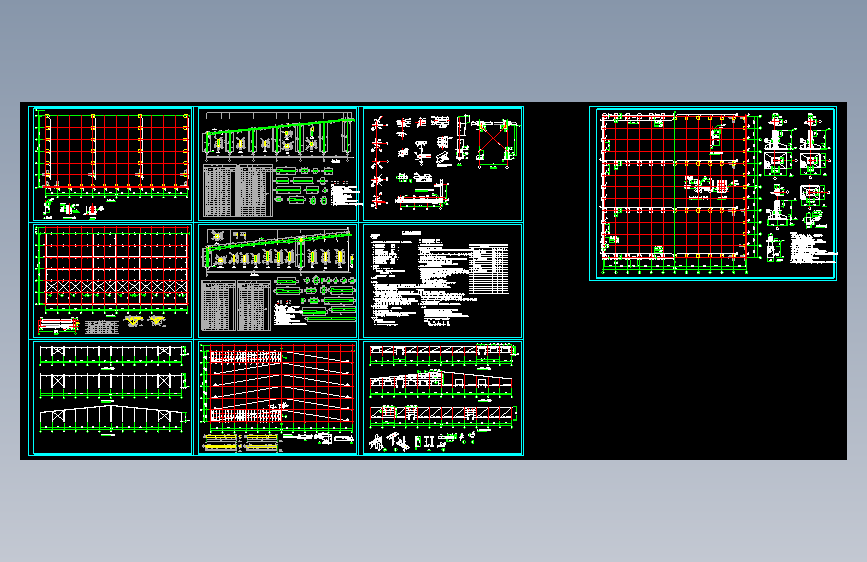

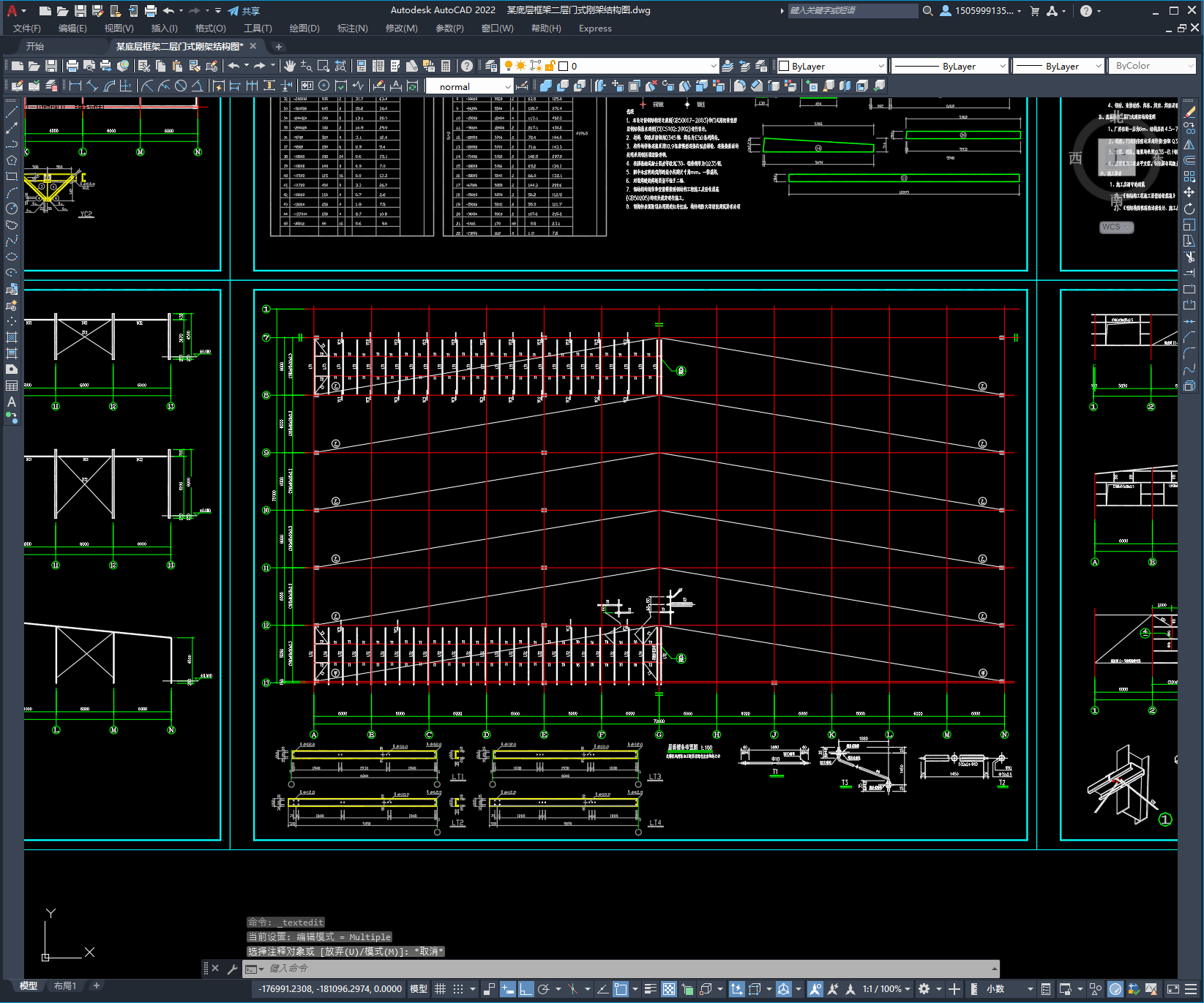

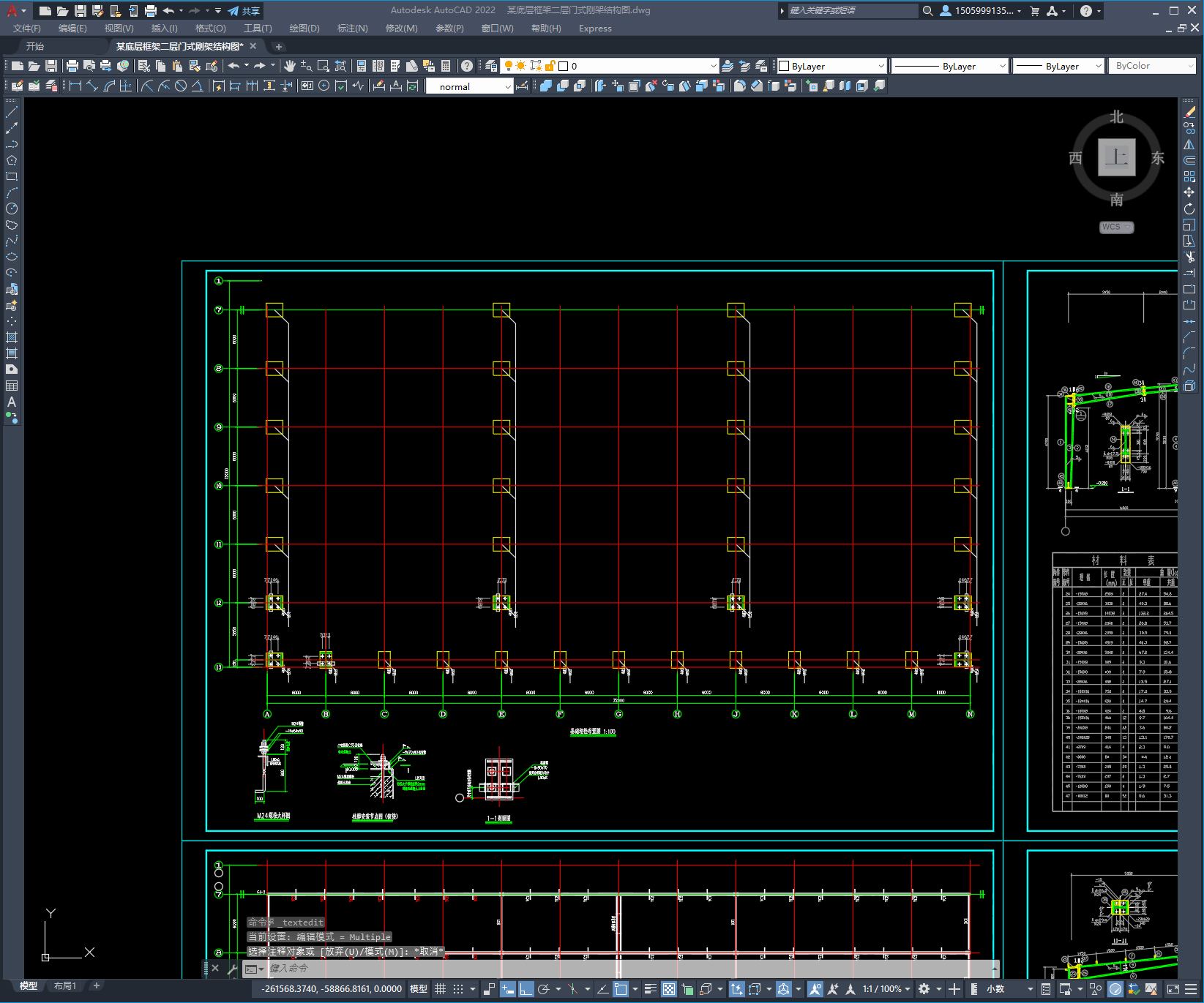

图纸包括：结构设计说明、基础设计说明、基础平面布置图、基础详图、基础埋栓布置图、结构平面布置图、结构立面布置图、GJ图、屋面檩条布置图、ZC节点图、墙梁立面布置图共10张图纸。
