两辊式轧钢机设计【三维SW】【19张CAD图纸】（ID:1632815）

机械设备 / 非标机械 / 两辊式轧钢机设计【三维SW】【19张CAD图纸】

©非原创

120

平面图

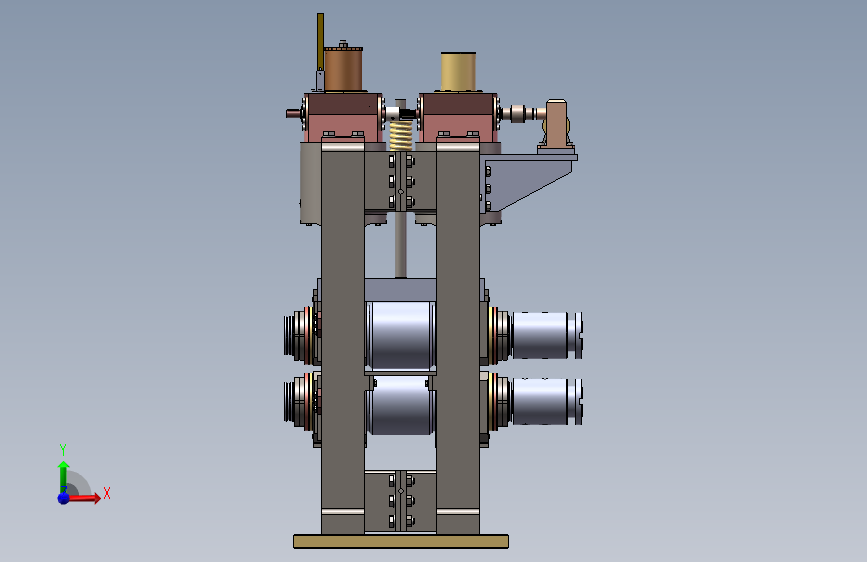

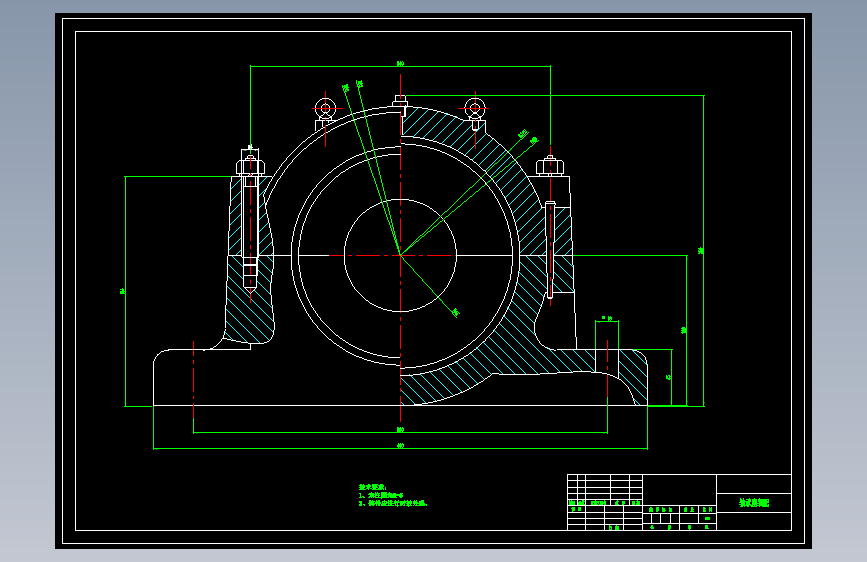

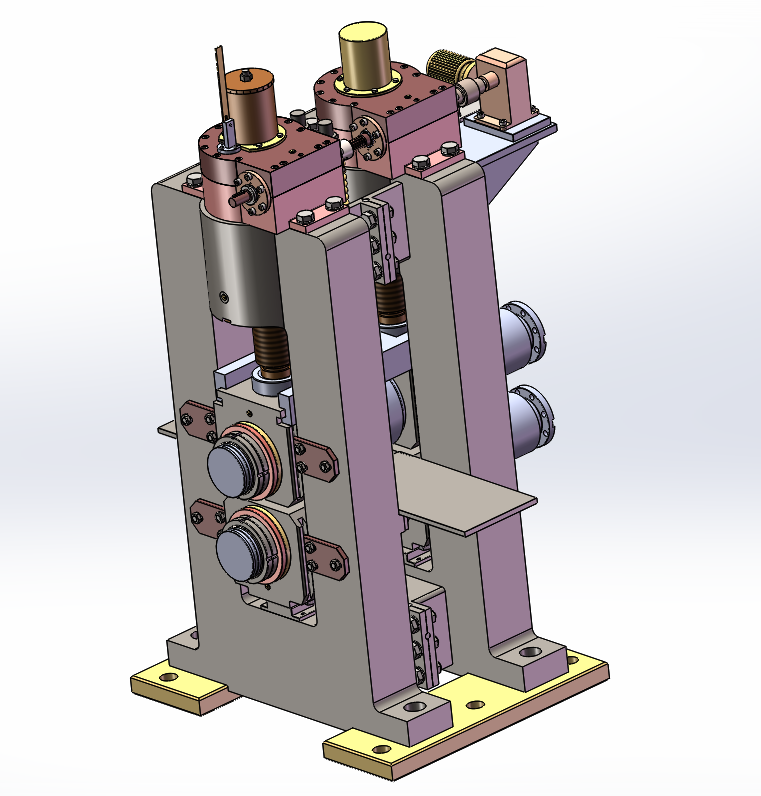

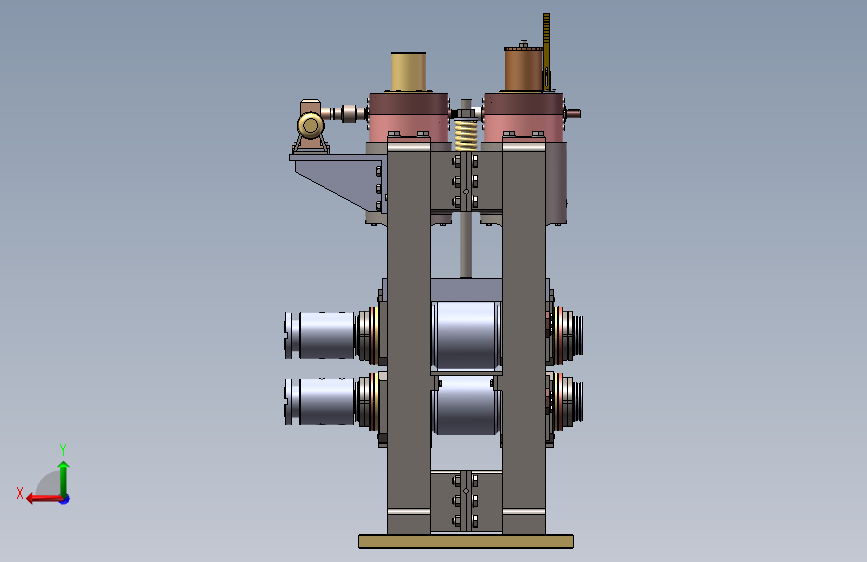

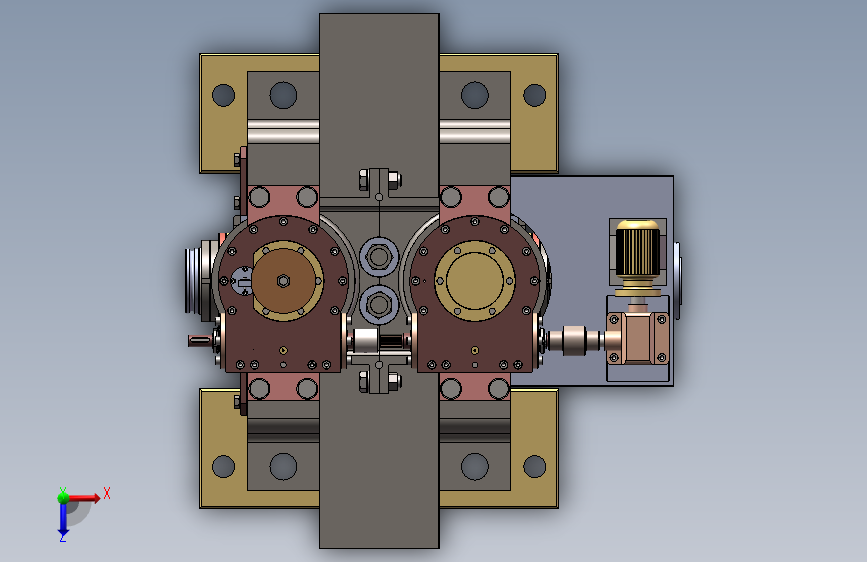

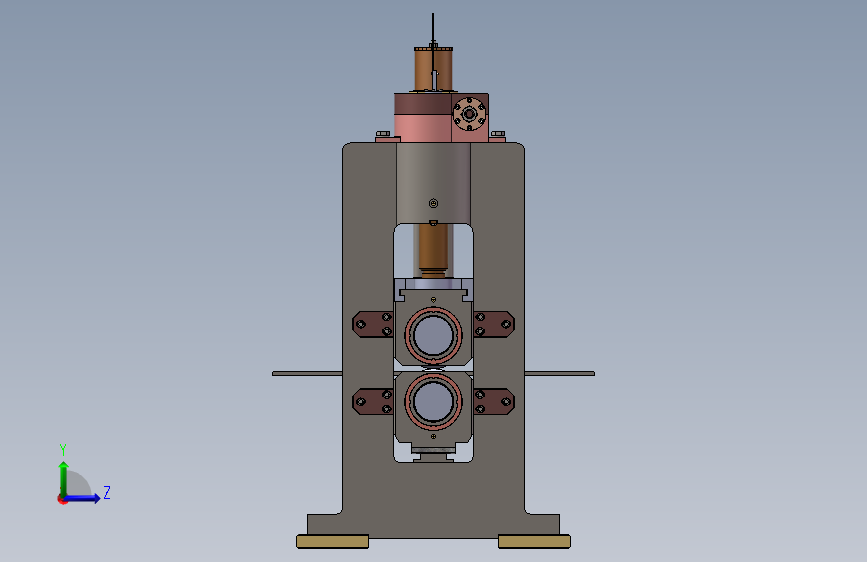

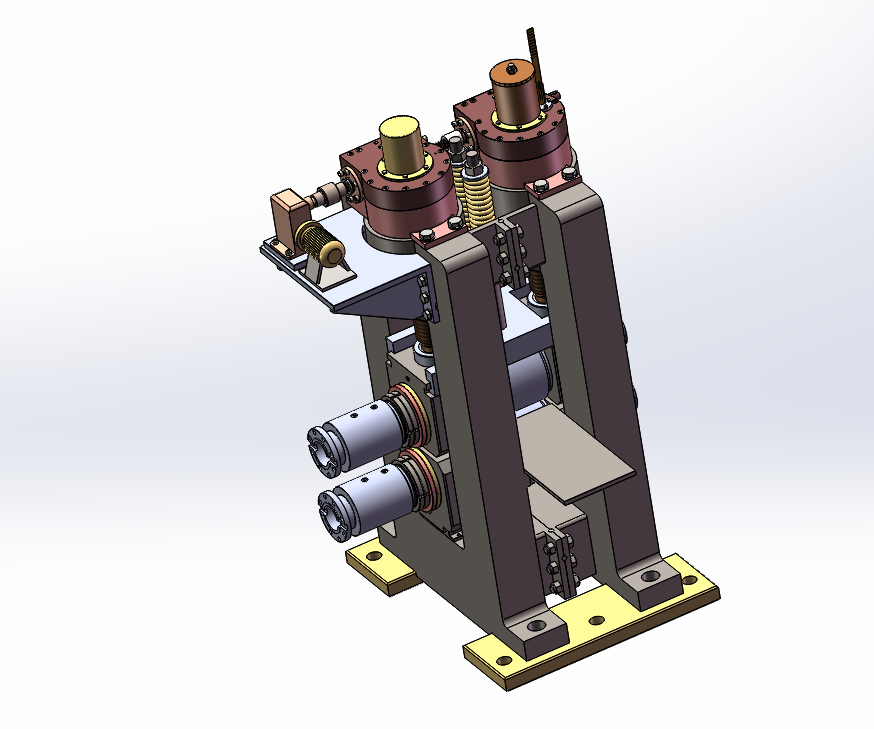

3D视图

文件列表

#	文件名称	文件大小
1	17291596933969.zip	31.04M

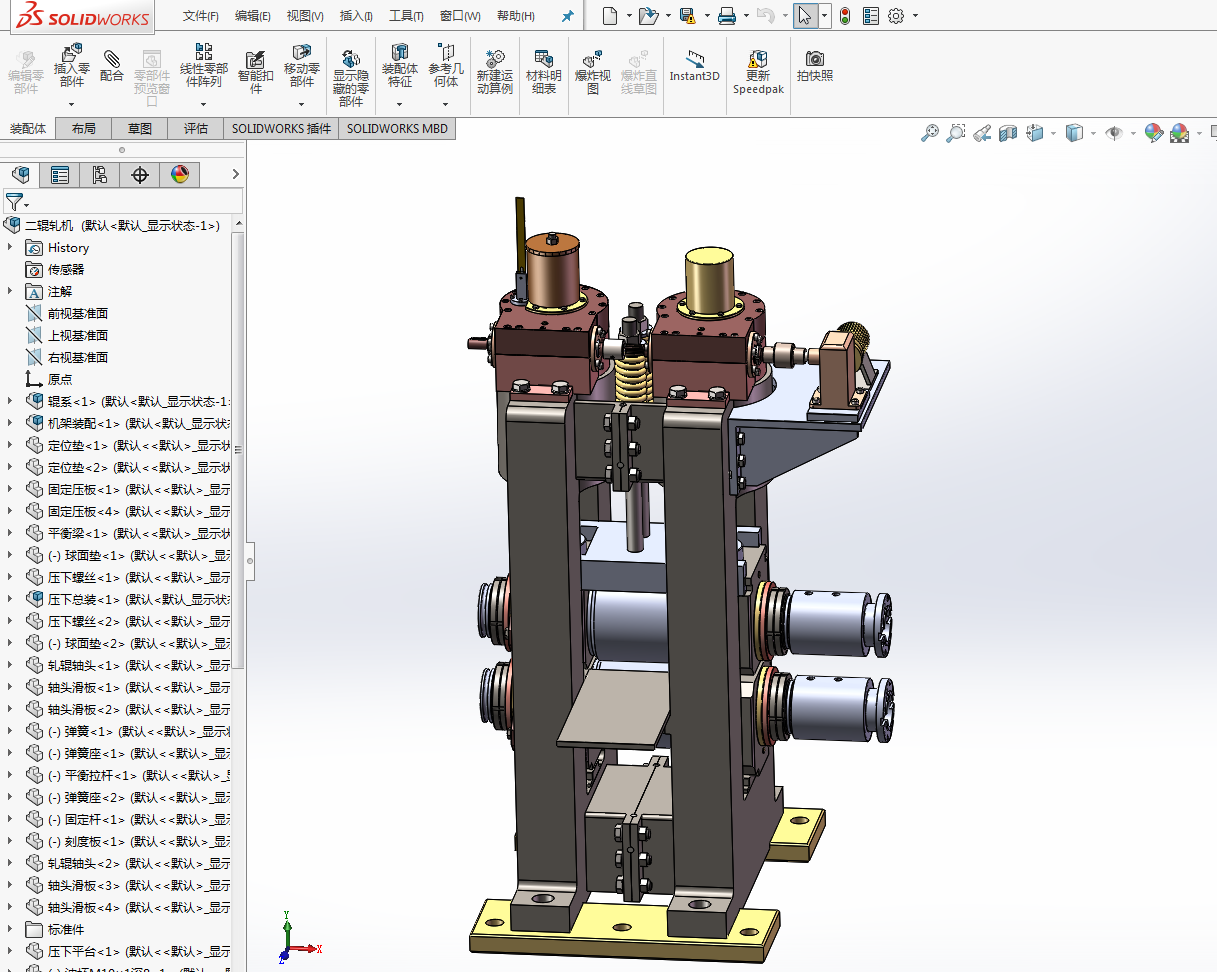

2	0三维预览1.png	357.53K
3	0三维预览2.png	246.11K
4	0三维预览3.png	222.25K

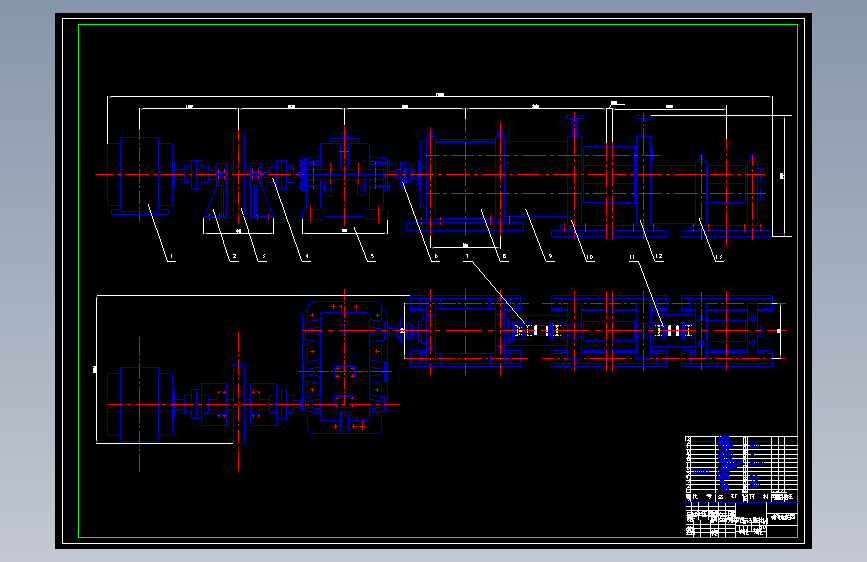

5	A0两辊式轧钢机二辊轧机.dwg	2.34M

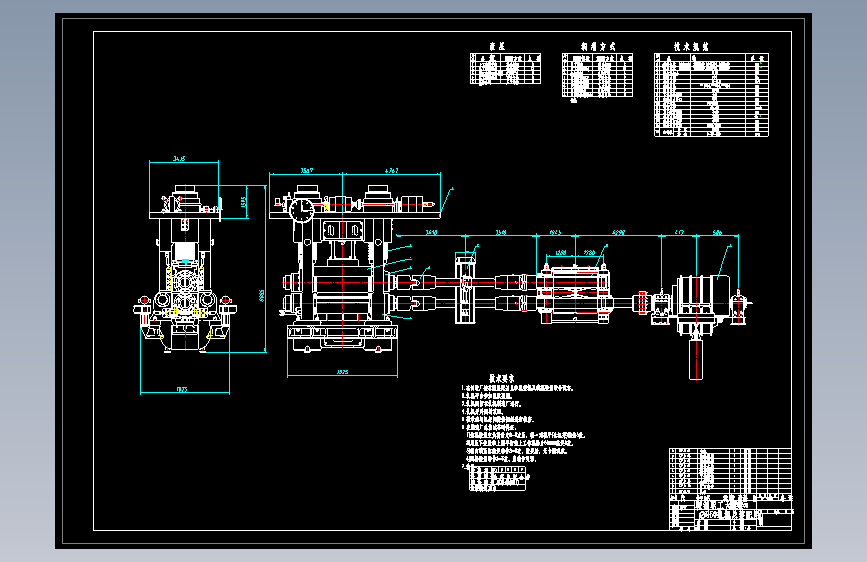

6	A0两辊式轧钢机压下总装.dwg	1.14M
7	A1上辊操作侧轴承座.DWG	313.60K
8	A1压下平台.DWG	319.07K
9	A1压下螺丝.DWG	297.74K
10	A1垫板.DWG	310.44K
11	A1蜗轮上箱.DWG	321.76K
12	A1轧辊230.DWG	307.53K
13	A2传动侧保护罩.DWG	292.81K
14	A2平衡梁.DWG	310.32K
15	A2操作侧保护罩.DWG	305.56K
16	A2蜗杆.DWG	353.08K
17	A2蜗轮.DWG	507.95K
18	A2蜗轮下箱.DWG	313.75K
19	A2蜗轮垫板.DWG	295.81K
20	A2轧辊轴头.DWG	312.41K
21	A3固定压板.DWG	298.06K
22	A4球面垫.DWG	282.11K
23	A4端盖1.DWG	295.75K
24	二辊轧机sw模型2014版--源文件.zip	24.76M

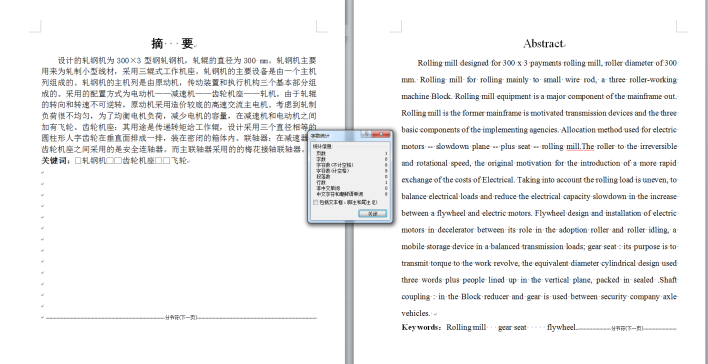

25	二辊轧机设计说明书.doc	2.99M

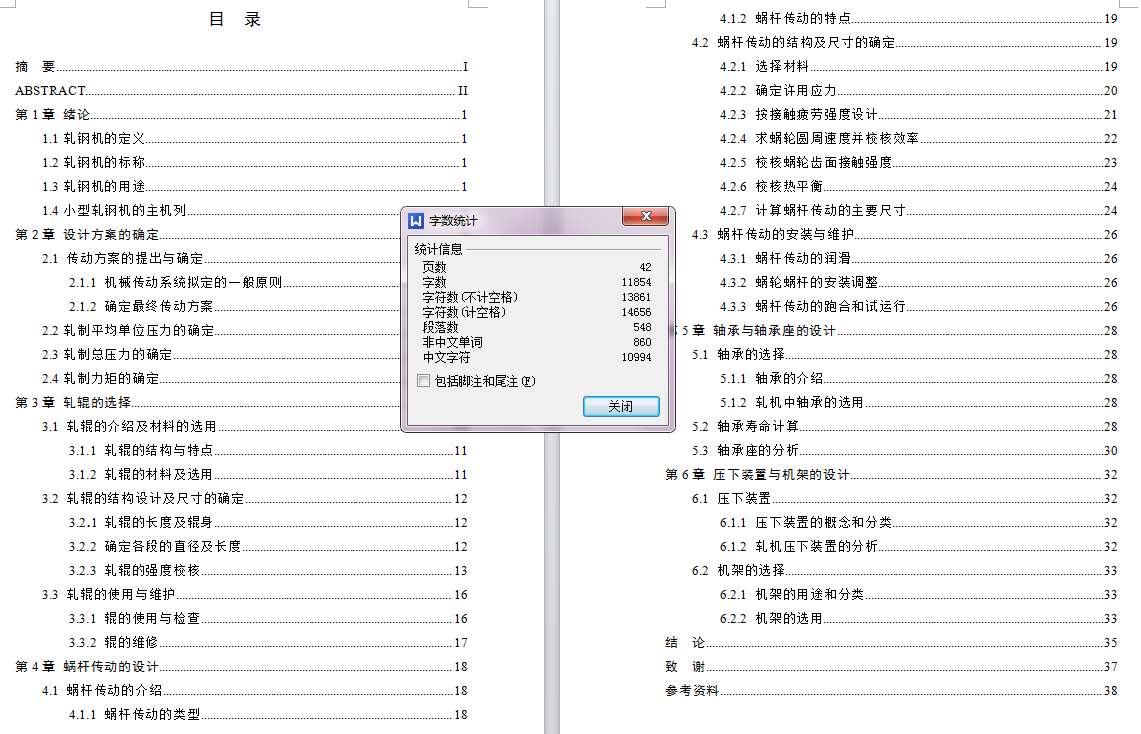

26	目录及字数统计.png	69.57K
27	GB／T1096键20×70.SLDPRT	170.00K
28	GB／T1096键8×40.SLDPRT	169.00K
29	GB／T119.2销12×100.SLDPRT	147.50K
30	GB／T119.2销16×40.SLDPRT	153.50K
31	GB／T13871．1-2007唇形密封圈FB型B45×62.SLDPRT	539.00K
32	GB／T276-94深沟球轴承6207.SLDPRT	310.50K
33	GB／T292-94角接触球轴承7307B.SLDPRT	449.00K
34	GB／T41-20001型六角螺母C级M24.SLDPRT	229.00K
35	GB／T41六角螺母M16.SLDPRT	442.50K
36	GB／T41螺母M18.SLDPRT	230.00K
37	GB／T41螺母M36.SLDPRT	235.50K
38	GB／T5015ZL2联轴器25.SLDPRT	292.00K
39	GB／T5781-2000螺栓M10×25.SLDPRT	621.50K
40	GB／T5781-2000螺栓M24×70.SLDPRT	309.00K
41	GB／T5783螺栓M12×30.SLDPRT	318.00K
42	GB／T5783螺栓M18×50.SLDPRT	319.00K
43	GB／T5783螺栓M24×55.SLDPRT	612.50K
44	GB／T5783螺栓M8×16.SLDPRT	302.00K
45	GB／T70．1-2000螺钉M10×20.SLDPRT	480.50K
46	GB／T70．1-2000螺钉M10×25.SLDPRT	254.50K
47	GB／T70．1-2000螺钉M10×80.SLDPRT	229.50K
48	GB／T70．1-2000螺钉M5×20.SLDPRT	240.00K
49	GB／T70．1-2000螺钉M6×25.SLDPRT	252.00K
50	GB／T70．1螺钉M12×25.SLDPRT	314.00K
51	GB／T71螺钉M12×20.SLDPRT	299.00K
52	GB／T810-2000圆螺母M140×2.SLDPRT	264.00K
53	GB／T812螺栓M33×1.5.SLDPRT	264.50K
54	GB／T819．1-2000十字槽沉头螺钉M8×20.SLDPRT	253.00K
55	GB／T829螺钉M10×10.SLDPRT	265.50K
56	GB／T858垫圈33.SLDPRT	244.00K
57	GB／T897双头螺柱M16×40.SLDPRT	275.00K
58	GB／T93垫圈18.SLDPRT	155.50K
59	GB／T95垫圈12.SLDPRT	156.50K
60	GB／T95垫圈16.SLDPRT	155.50K
61	GB／T95垫圈24.SLDPRT	149.50K
62	上半环螺丝.SLDPRT	267.00K
63	上辊传动侧轴承座.SLDPRT	471.50K
64	上辊操作侧轴承座.SLDPRT	511.50K
65	下半环螺丝.SLDPRT	267.50K
66	下辊传动侧轴承座.SLDPRT	458.50K
67	下辊操作侧轴承座.SLDPRT	473.50K
68	二辊轧机.SLDASM	5.62M
69	传动侧保护罩.SLDPRT	238.50K
70	传动侧机架.SLDPRT	1.25M
71	入口导板.SLDPRT	276.50K
72	减速器输出轴.SLDPRT	204.00K
73	减速机.SLDPRT	307.00K
74	凸定位垫.SLDPRT	553.00K
75	刻度板.SLDPRT	386.00K
76	压下平台.SLDPRT	345.00K
77	压下总装.SLDASM	3.95M
78	压下螺丝.SLDPRT	441.00K
79	压下螺母.SLDPRT	315.00K
80	固定压板.SLDPRT	213.50K
81	固定杆.SLDPRT	252.50K
82	垫板.SLDPRT	188.00K
83	定位垫.SLDPRT	231.50K
84	平衡拉杆.SLDPRT	214.00K
85	平衡梁.SLDPRT	232.50K
86	弹簧.SLDPRT	885.00K
87	弹簧座.SLDPRT	196.00K
88	挡环.SLDPRT	178.50K
89	换辊垫块.SLDPRT	219.50K
90	换辊梁.SLDPRT	584.50K
91	操作侧保护罩.SLDPRT	251.00K
92	操作侧机架.SLDPRT	1.20M
93	机架装配.SLDASM	867.00K
94	板尺.SLDPRT	241.00K
95	标尺座.SLDPRT	194.00K
96	油杯M10×1深8.SLDPRT	237.50K
97	球面垫.SLDPRT	126.50K
98	电机.SLDPRT	493.50K
99	电机轴.SLDPRT	159.50K
100	端盖1.SLDPRT	313.50K
101	端盖2.SLDPRT	339.00K
102	联合齿轮箱输出接头.SLDPRT	388.50K
103	花键套.SLDPRT	463.50K
104	蜗杆.SLDPRT	931.00K
105	蜗轮.SLDPRT	2.99M
106	蜗轮上箱.SLDPRT	989.50K
107	蜗轮下箱.SLDPRT	844.00K
108	蜗轮垫板.SLDPRT	496.50K
109	螺母压板.SLDPRT	349.00K
110	轧辊210.SLDPRT	402.00K
111	轧辊230.SLDPRT	412.00K
112	轧辊240.SLDPRT	398.00K
113	轧辊255.SLDPRT	398.00K
114	轧辊270.SLDPRT	406.50K
115	轧辊轴头.SLDPRT	351.00K
116	轧辊轴承.SLDPRT	208.50K
117	轴头滑板.SLDPRT	224.00K
118	辊系.SLDASM	1021.50K
119	铜挡环.SLDPRT	173.50K
120	销轴.SLDPRT	185.50K
121	间隔环1.SLDPRT	206.50K
122	间隔环2.SLDPRT	134.00K
