某锅炉房及辅助用房图纸（ID:1640068）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17292961706294.zip | 1.16M |
| 2 | 某锅炉房及辅助用房图纸.dwg | 2.76M |
此图纸下载需要45金币
立即下载
发布者
辛奇迹
创作: 2480
粉丝: 10
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.19M
所需金币：45
上传时间：2024-10-19 08:02:51
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：某锅炉房及辅助用房图纸
建筑结构形式：锅炉房为排架结构，辅助用房为框架结构。使用年限为50年。
抗震设防烈度为7度
基本风压：0.45kN/㎡
基本雪压：0.40kN/㎡

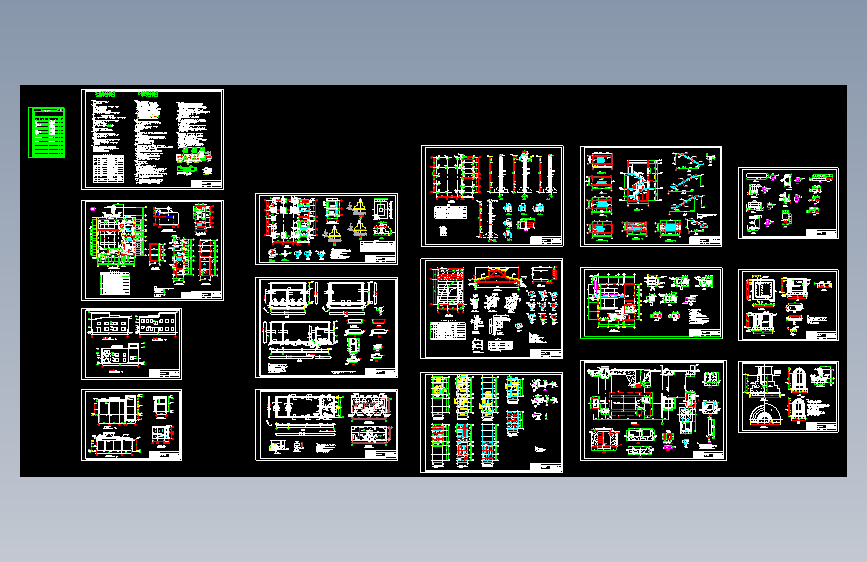

图纸包括：

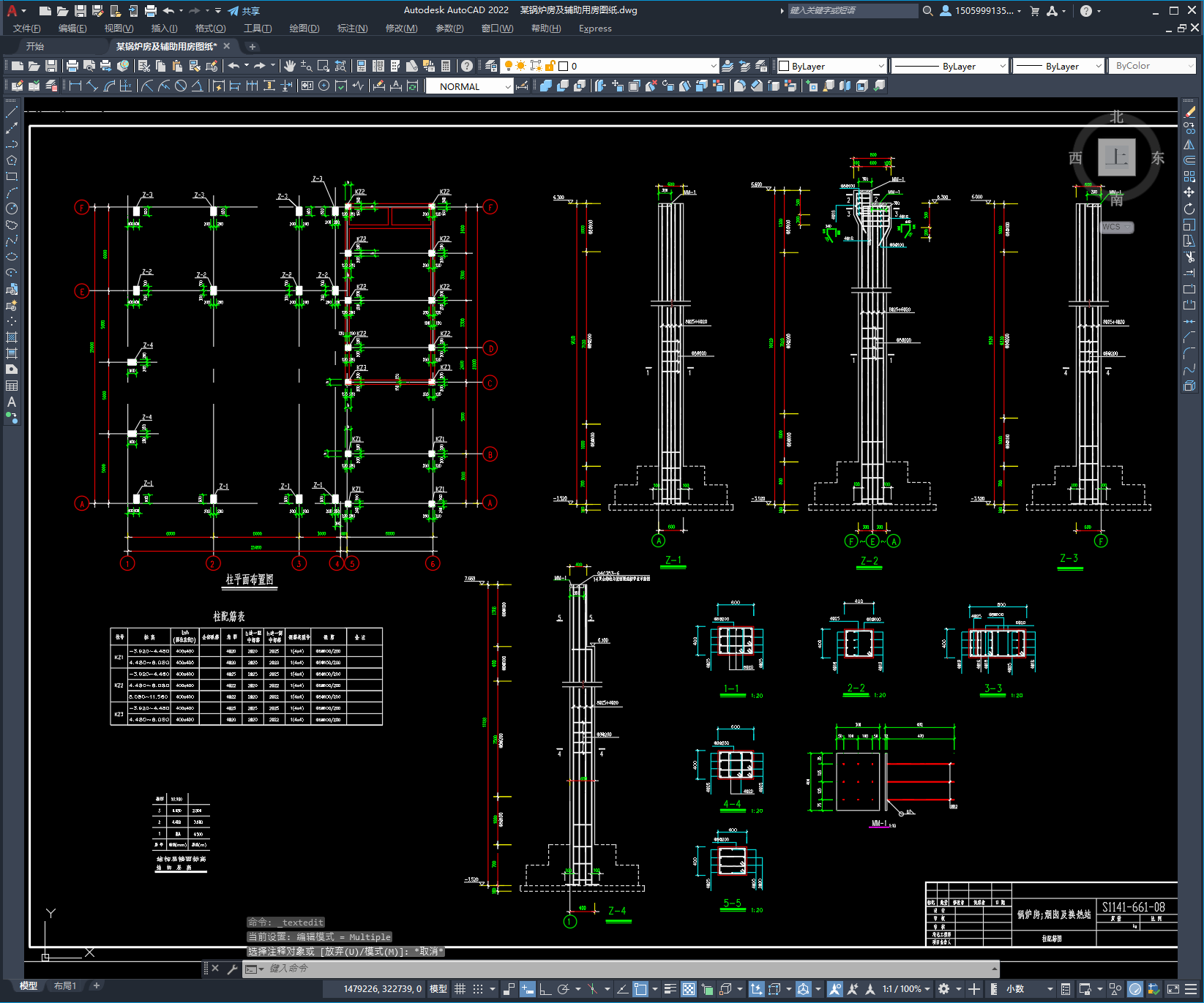

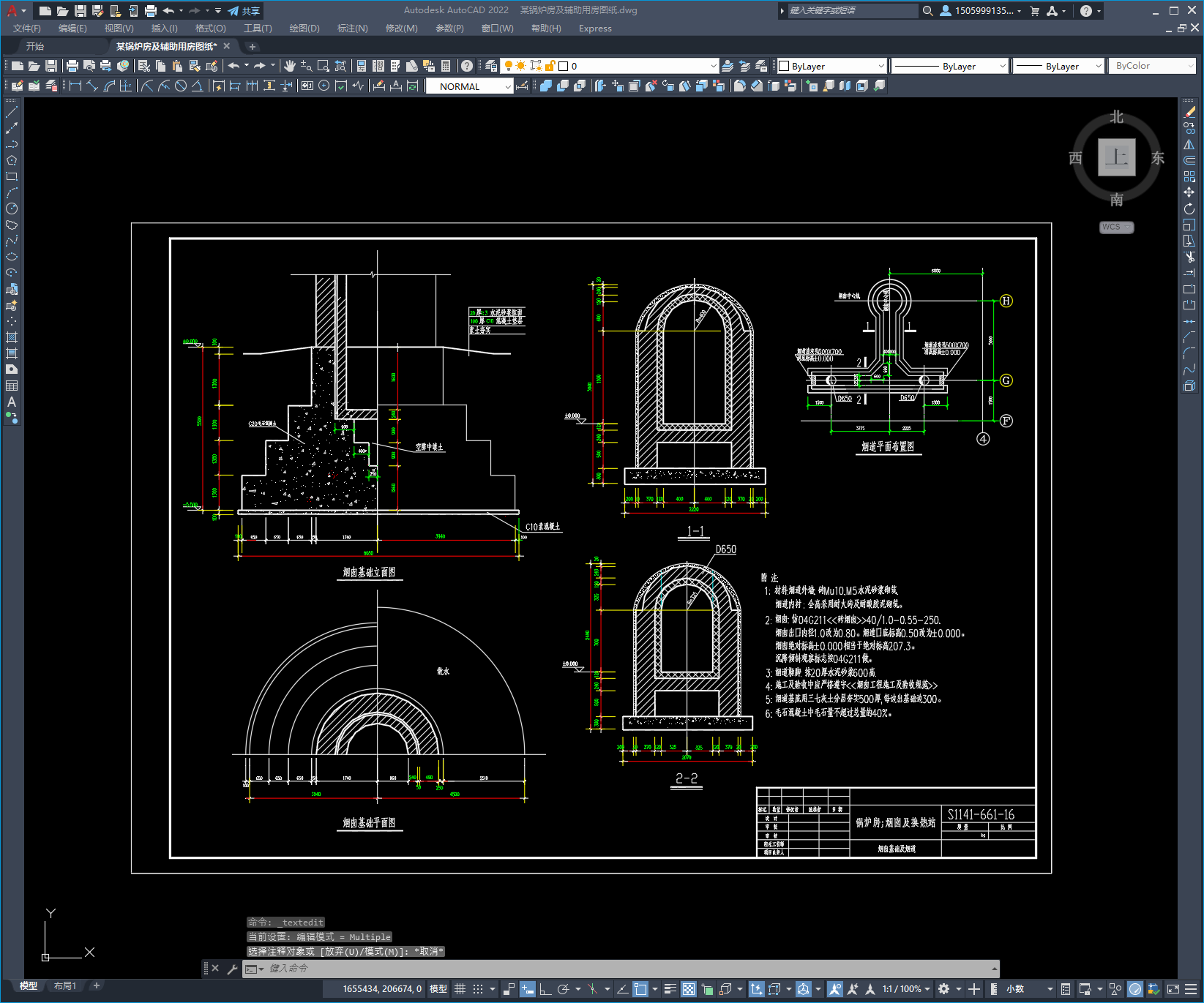

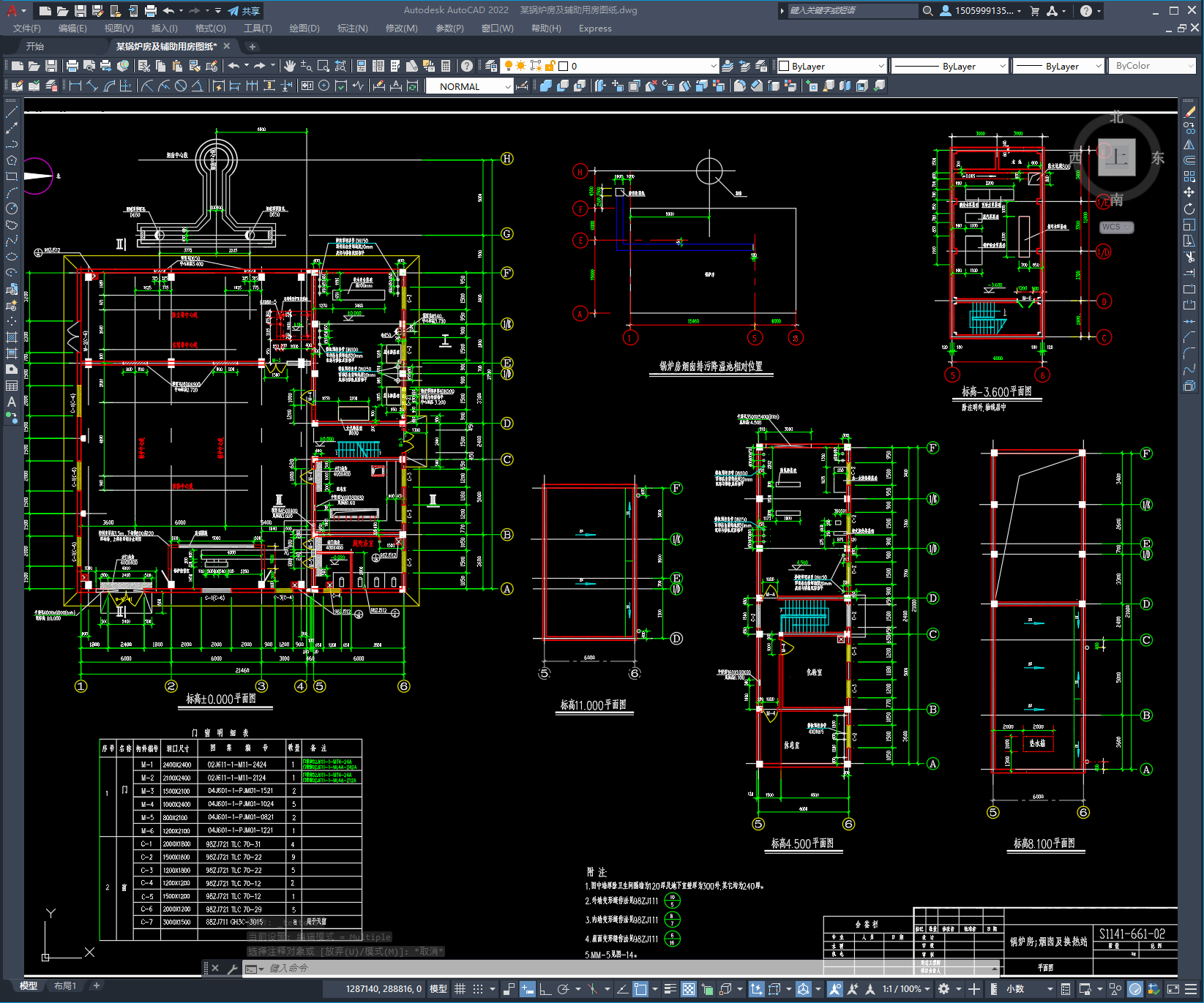

设计说明、平面图、立面图、剖面图、屋顶平面图、基础图、地下室5-5,6-6,7-7剖面、凝结水箱顶板详图 a-a剖面、柱配筋图、1~4轴屋面结构布置图、5~6轴结构图、楼梯详图、地沟详图、4t/h锅炉设备基础详图、换热站设备基础详图、排污降温池详图、烟囱基础及烟道共16张图纸。
