某框架水上活动中心混凝土结构设计图(ID:1643732)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17293969525396.zip | 13.24M |
2 | 上部混凝土结构图929.dwg | 19.45M |
3 | 桩位图924.dwg | 4.70M |
4 | 楼梯跳台.dwg | 3.15M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间:2023-03-15

模型信息
图纸格式:dwg
文件大小:13.56M
所需金币:50
上传时间:2024-10-20 12:02:39
是否可编辑:可修改,包括参数
版本:AutoCAD 2000
标签
图纸简介
本次设计为:某框架水上活动中心混凝土结构设计图
图纸包括:

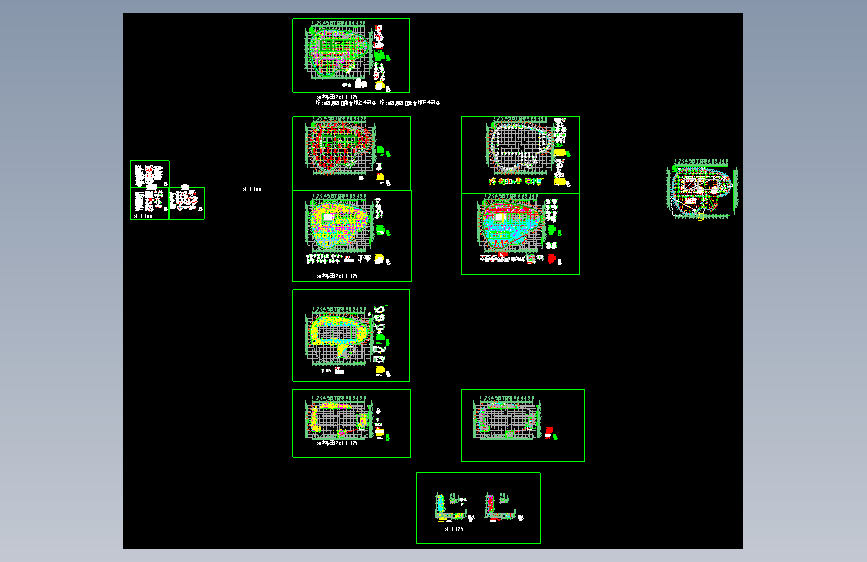

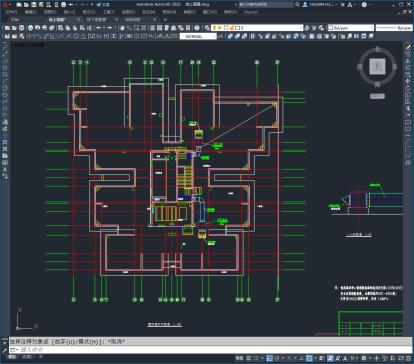

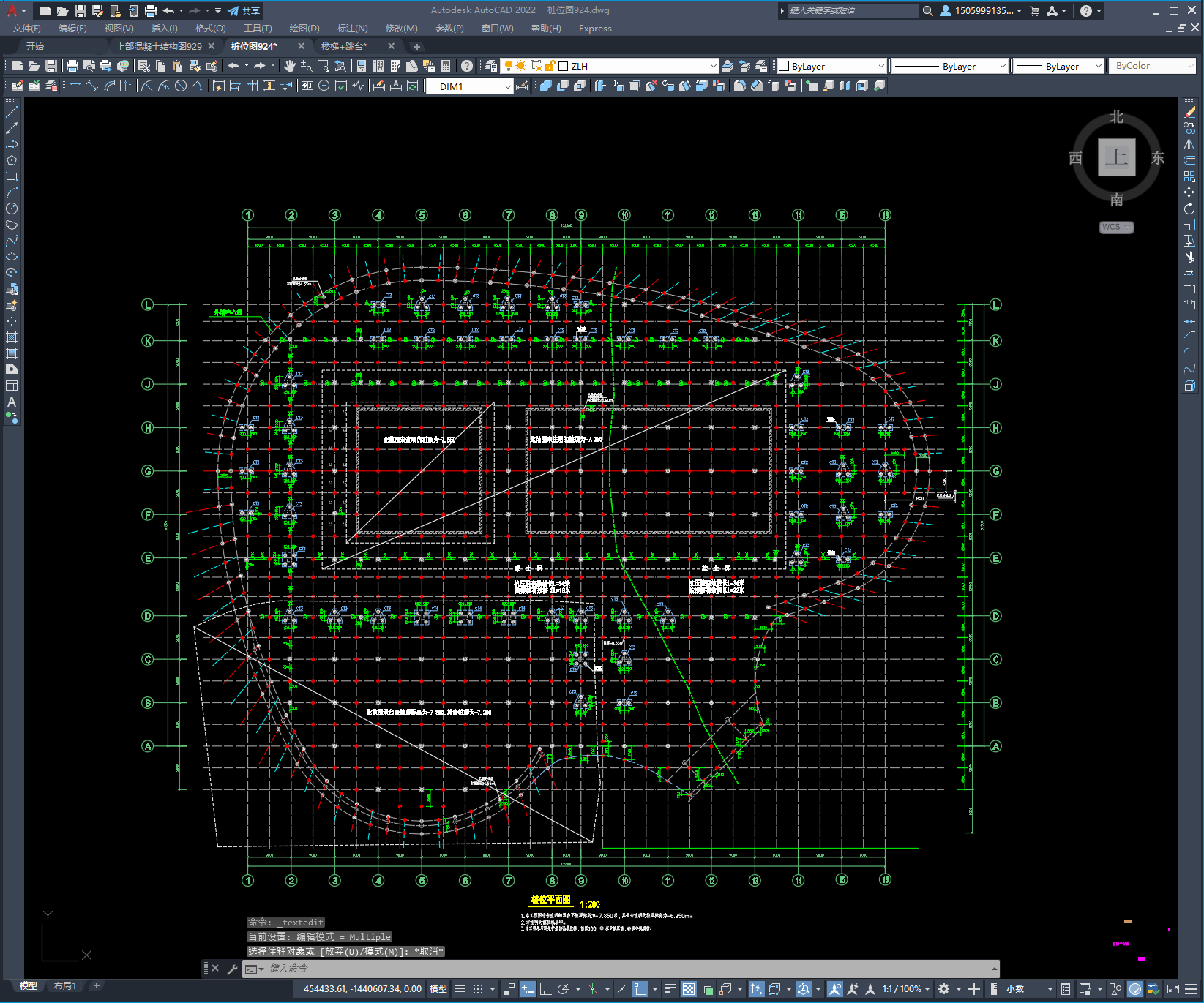

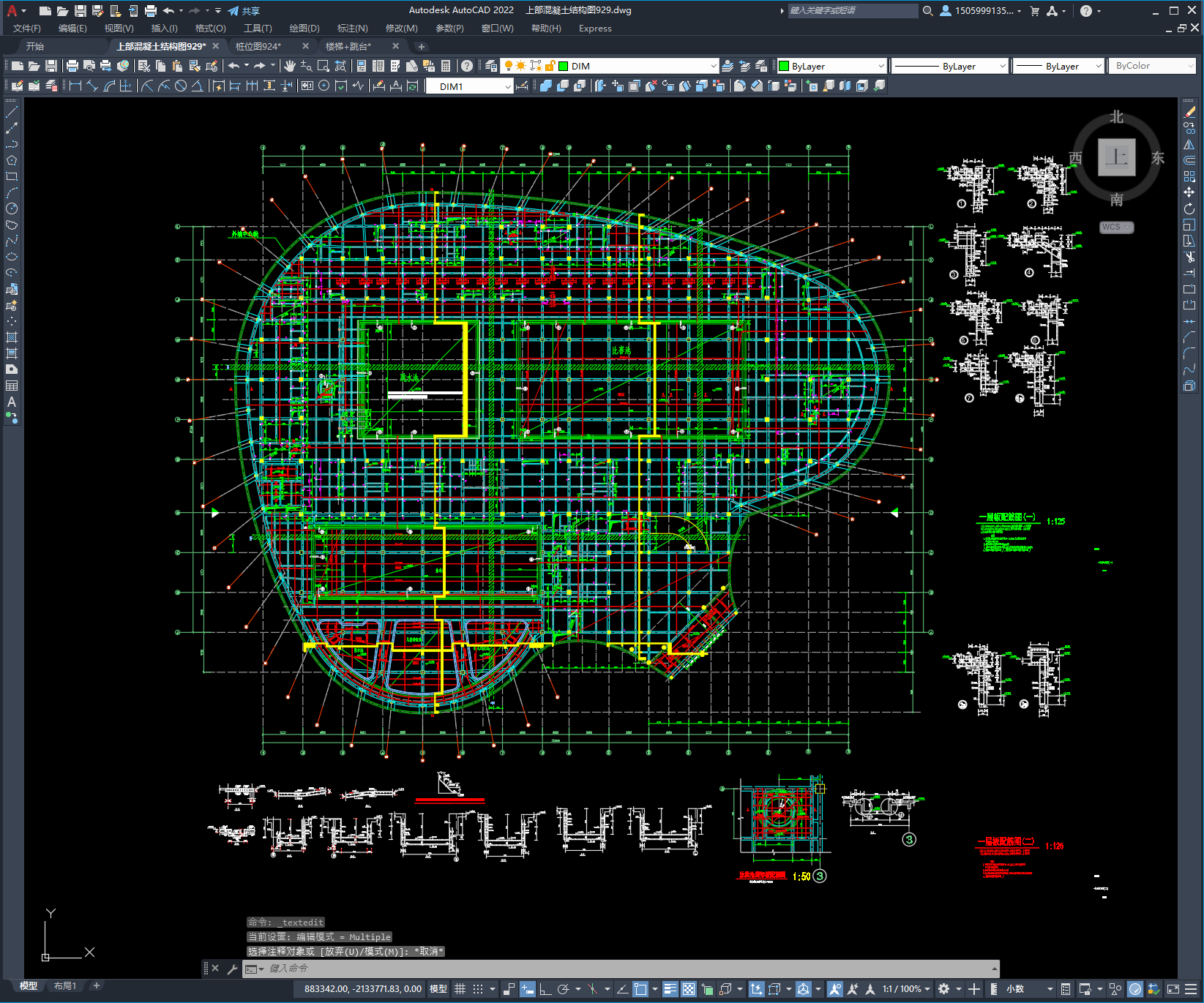

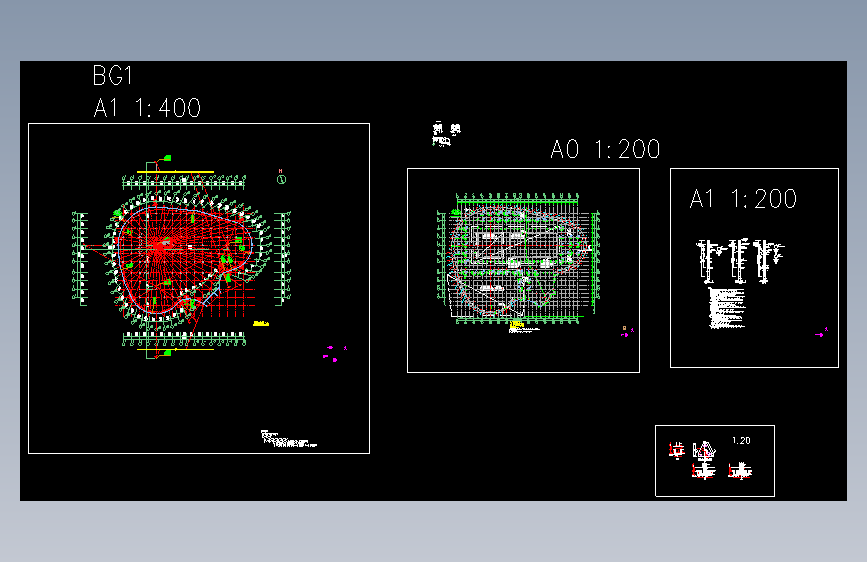

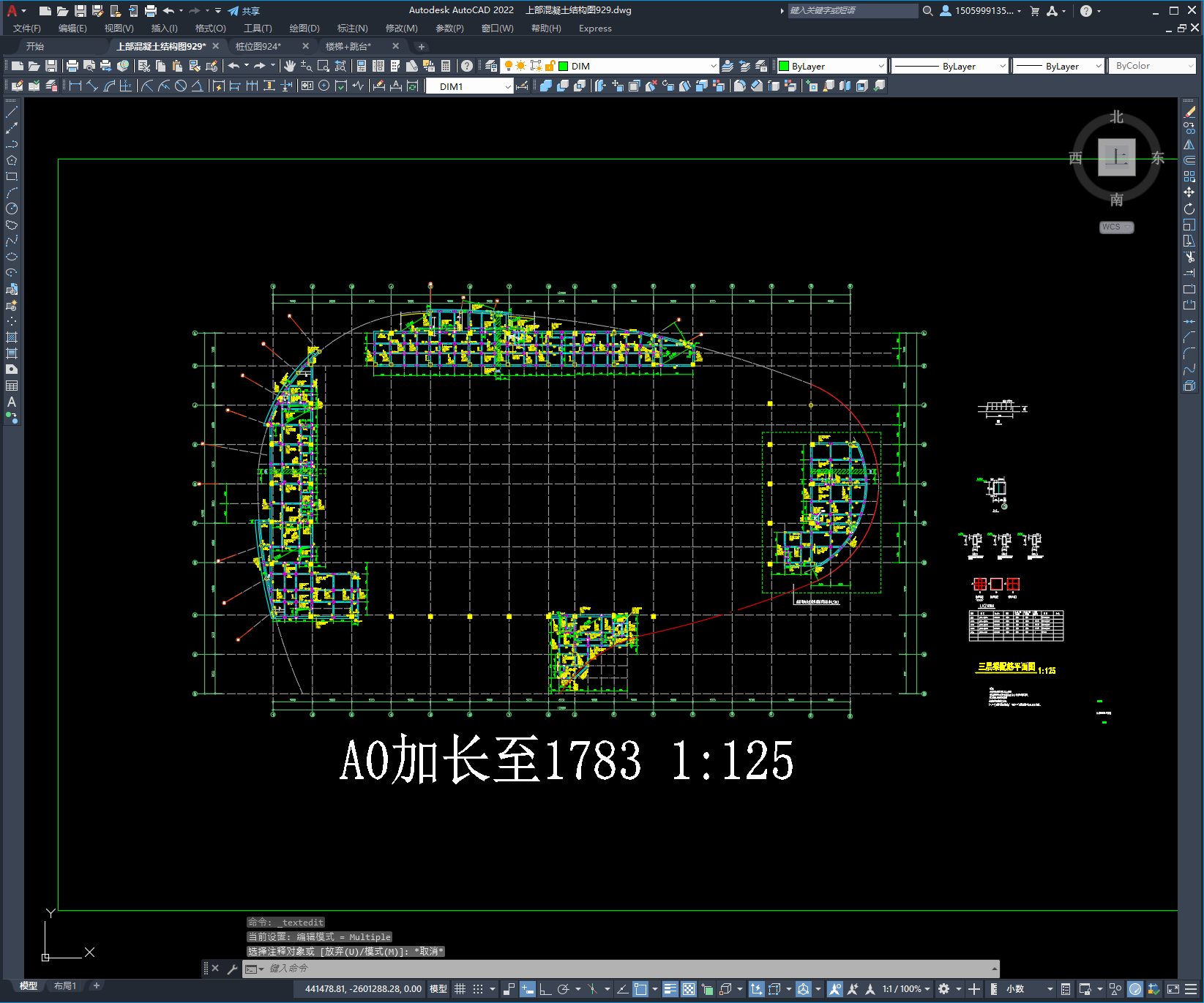

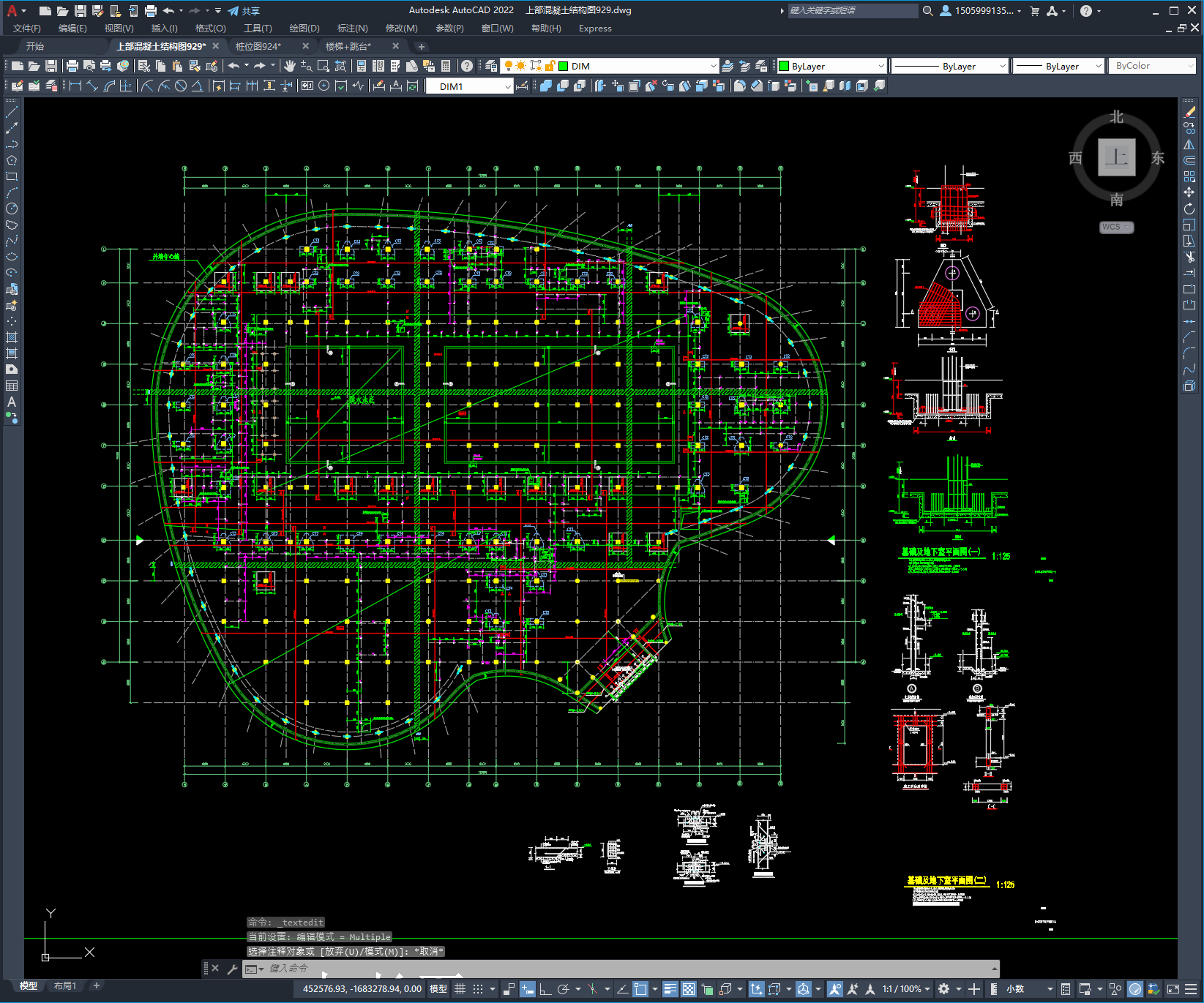

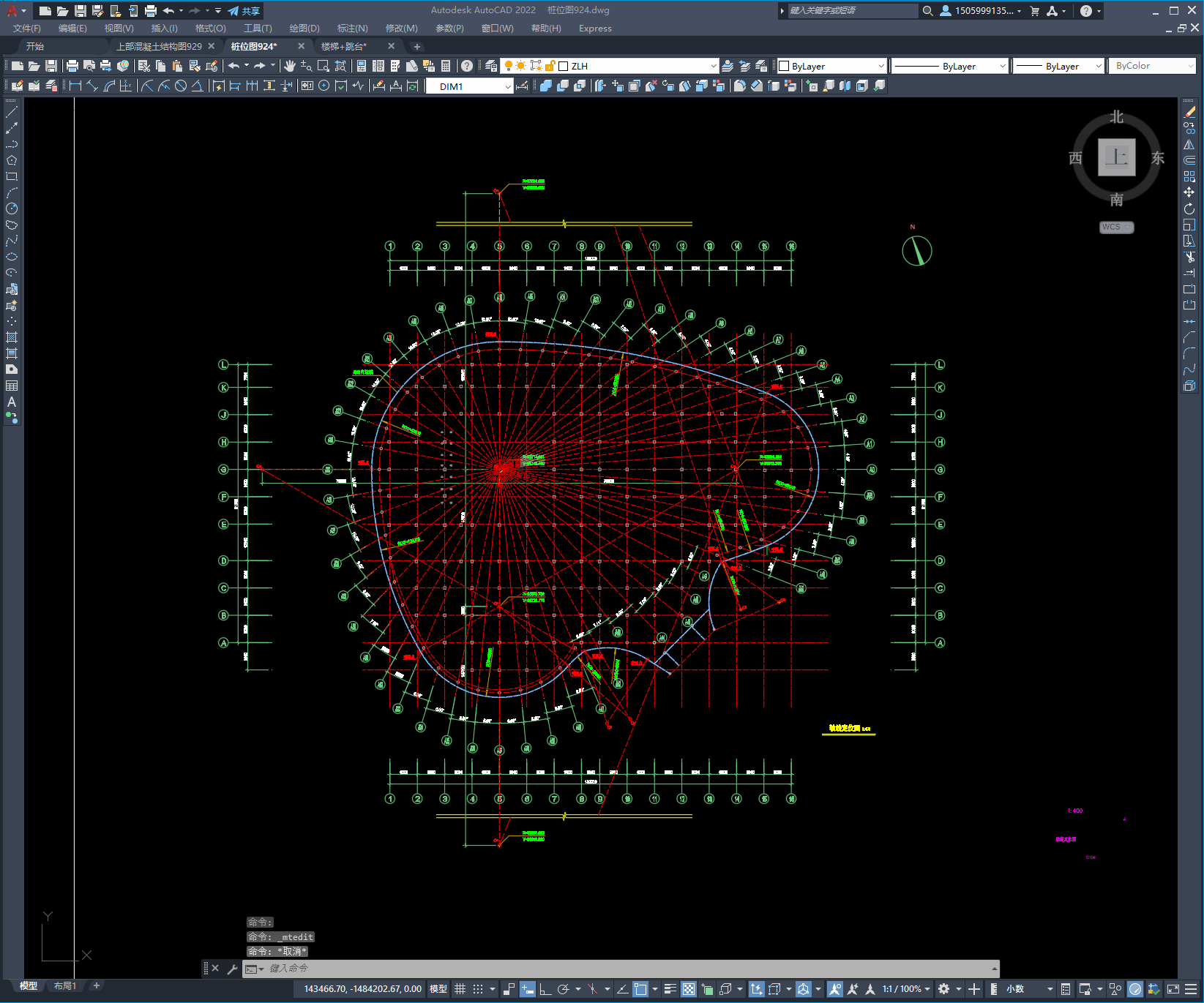

混凝土结构工程说明、地下室及水池结构设计施工说明、地下室结构做法大样图、桩基详图、基础及地下室平面图、柱平面图、梁配筋平面图、抗剪键留孔位置及预埋件位置图、板配筋图、楼梯详图、跳台节点构造详图共23张图纸。
