公转自转并行旋转机构-齿轮链轮（ID:1643830）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染

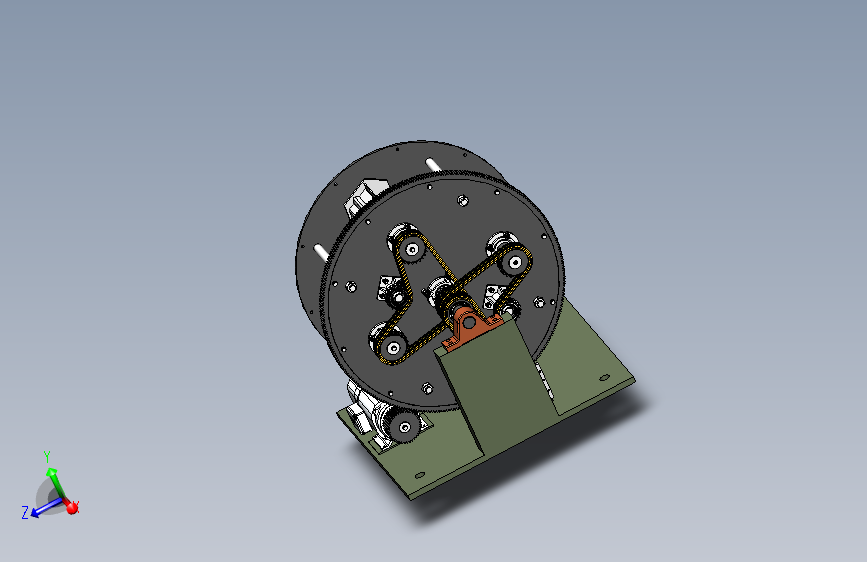

0.png)

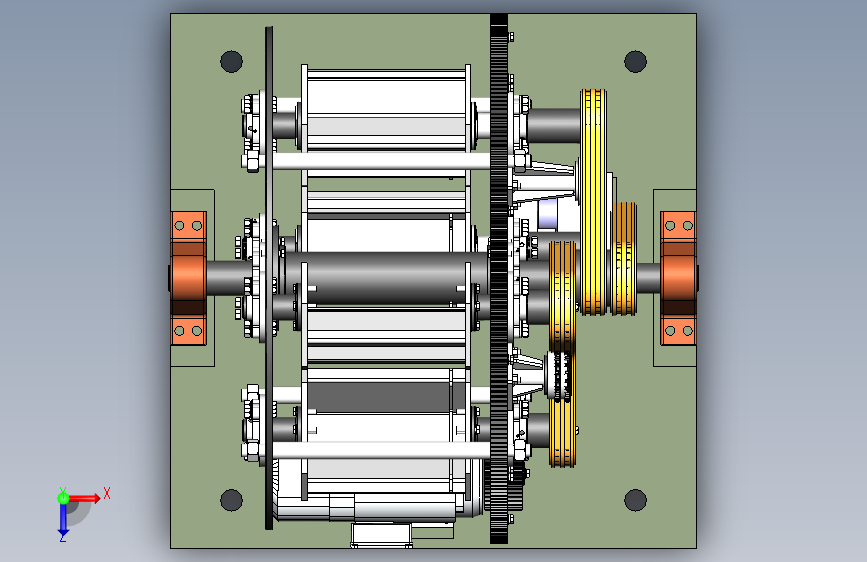

1.png)

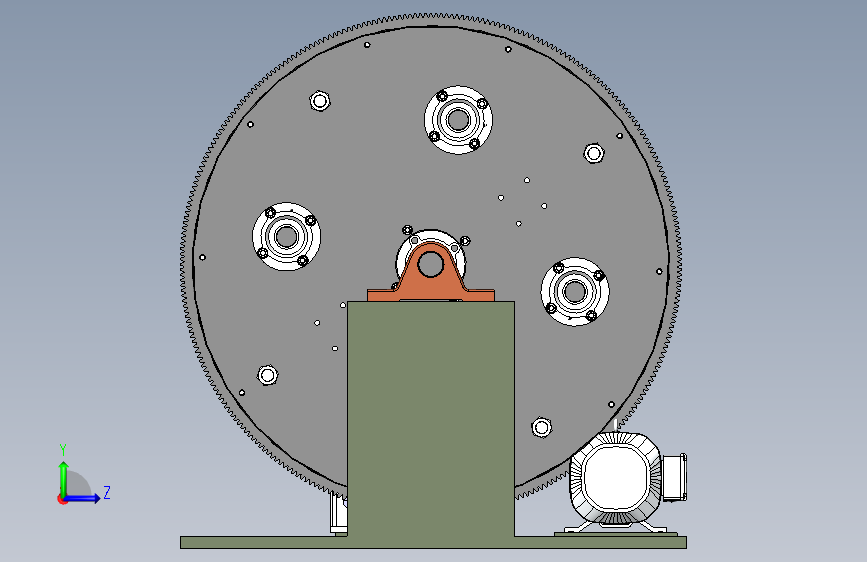

2.png)

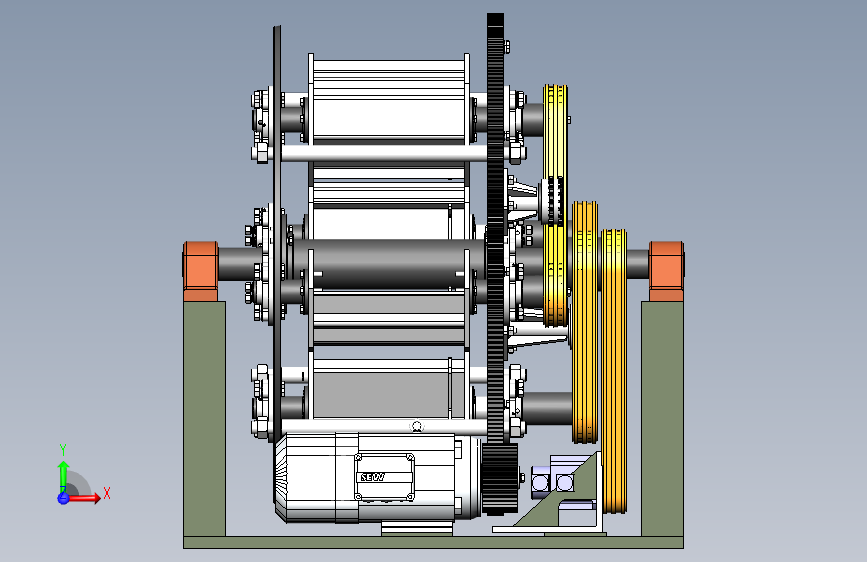

3.png)

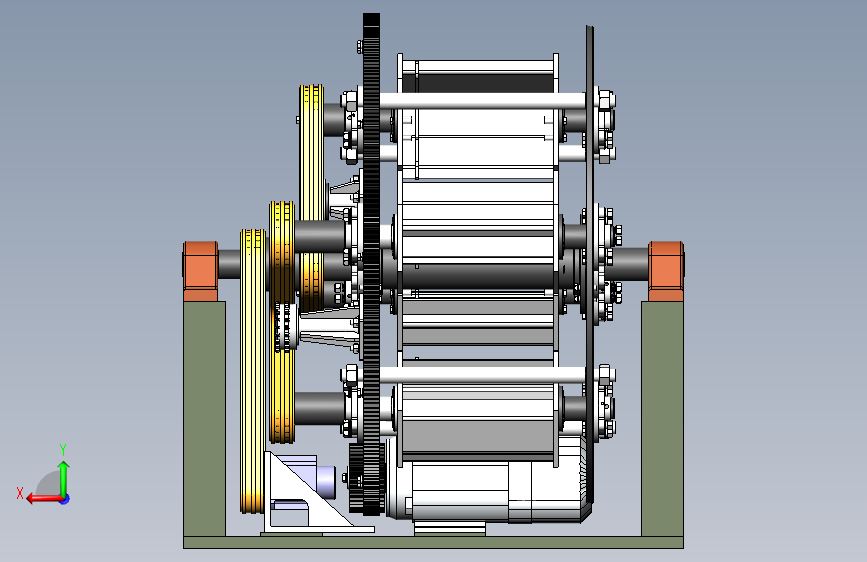

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17294259564197.zip | 21.97M |
| 2 | -伺服电机1PCXG1.SLDPRT | 834.88K |
| 3 | M12螺栓.sldprt | 35.73K |
| 4 | M30螺母.sldprt | 29.82K |
| 5 | M4X40齿轮.sldprt | 1.38M |
| 6 | SEW减速电机.sldprt | 236.80K |
| 7 | ~$-伺服电机1(PC)XG1.SLDPRT | 14B |
| 8 | ~$M12螺栓.sldprt | 14B |
| 9 | ~$M30螺母.sldprt | 14B |
| 10 | ~$M4X40齿轮.sldprt | 14B |
| 11 | ~$SEW减速电机.sldprt | 14B |
| 12 | ~$伺服电机组件2.sldasm | 14B |
| 13 | ~$公转圆盘.sldprt | 14B |
| 14 | ~$公转圆盘连接件.sldprt | 14B |
| 15 | ~$公转自转并行旋转机构-齿轮链轮.SLDASM | 14B |
| 16 | ~$公转驱动电机组件.sldasm | 14B |
| 17 | ~$公转齿圈组件.sldasm | 14B |
| 18 | ~$压盖.sldprt | 14B |
| 19 | ~$双排张紧链轮组件.sldasm | 14B |
| 20 | ~$双排张紧链轮组件2.sldasm | 14B |
| 21 | ~$双排链条12A.sldprt | 14B |
| 22 | ~$双排链轮12A-25.sldprt | 14B |
| 23 | ~$垫圈12.sldprt | 14B |
| 24 | ~$孔用挡圈.sldprt | 14B |
| 25 | ~$孔用挡圈110.sldprt | 14B |
| 26 | ~$带座轴承UCFC210.sldprt | 14B |
| 27 | ~$张紧双排张紧链轮12A-19_12A.sldprt | 14B |
| 28 | ~$张紧轮固定座.sldprt | 14B |
| 29 | ~$张紧轮座3.sldprt | 14B |
| 30 | ~$弹性垫圈12-2.sldprt | 14B |
| 31 | ~$挡圈.sldprt | 14B |
| 32 | ~$支撑座.sldprt | 14B |
| 33 | ~$支撑架.SLDPRT | 14B |
| 34 | ~$滚筒座.sldprt | 14B |
| 35 | ~$滚筒自转双排链轮12A-25.sldprt | 14B |
| 36 | ~$滚筒轴1.sldprt | 14B |
| 37 | ~$滚筒轴2.sldprt | 14B |
| 38 | ~$滚筒轴3.sldprt | 14B |
| 39 | ~$电机座.SLDPRT | 14B |
| 40 | ~$自转双排链轮12A-25.sldprt | 14B |
| 41 | ~$自转滚筒组件.sldasm | 14B |
| 42 | ~$自转滚筒组件2.sldasm | 14B |
| 43 | ~$自转驱动链条12A.sldprt | 14B |
| 44 | ~$自转驱动链轮组件.sldasm | 14B |
| 45 | ~$转动轴.sldprt | 14B |
| 46 | ~$连接杆.sldprt | 14B |
| 47 | ~$齿圈M4X300.sldprt | 14B |
| 48 | 伺服电机组件2.sldasm | 323.50K |
| 49 | 公转圆盘.sldprt | 208.96K |
| 50 | 公转圆盘连接件.sldprt | 169.24K |
| 51 | 公转自转并行旋转机构-齿轮链轮.SLDASM | 4.05M |
| 52 | 公转驱动电机组件.sldasm | 316.93K |
| 53 | 公转齿圈组件.sldasm | 808.69K |
| 54 | 压盖.sldprt | 64.26K |
| 55 | 双排张紧链轮组件.sldasm | 760.83K |
| 56 | 双排张紧链轮组件2.sldasm | 33.29K |
| 57 | 双排链条12A.sldprt | 179.44K |
| 58 | 双排链轮12A-25.sldprt | 2.33M |
| 59 | 圆棒研磨机.SLDASM | 3.73M |
| 60 | 垫圈12.sldprt | 25.78K |
| 61 | 孔用挡圈 80_1.sldprt | 28.42K |
| 62 | 孔用挡圈.sldprt | 30.83K |
| 63 | 孔用挡圈110.sldprt | 28.53K |
| 64 | 孔用挡圈80_1.sldprt | 14B |
| 65 | 带座轴承UCFC210.sldprt | 44.99K |
| 66 | 平键 14X90_1.sldprt | 29.82K |
| 67 | 平键14X90_1.sldprt | 14B |
| 68 | 张紧双排张紧链轮12A-19_12A.sldprt | 330.34K |
| 69 | 张紧轮固定座.sldprt | 91.99K |
| 70 | 张紧轮座3.sldprt | 57.89K |
| 71 | 弹性垫圈12-2.sldprt | 26.64K |
| 72 | 挡圈.sldprt | 62.75K |
| 73 | 支撑座.sldprt | 159.77K |
| 74 | 支撑架.SLDPRT | 166.27K |
| 75 | 滚筒座.sldprt | 120.01K |
| 76 | 滚筒自转双排链轮12A-25.sldprt | 864.41K |
| 77 | 滚筒轴1.sldprt | 114.39K |
| 78 | 滚筒轴2.sldprt | 134.39K |
| 79 | 滚筒轴3.sldprt | 37.41K |
| 80 | 电机座.SLDPRT | 256.24K |
| 81 | 自转双排链轮12A-25.sldprt | 856.23K |
| 82 | 自转滚筒组件.sldasm | 503.73K |
| 83 | 自转滚筒组件2.sldasm | 643.18K |
| 84 | 自转驱动链条12A.sldprt | 129.84K |
| 85 | 自转驱动链轮组件.sldasm | 1.10M |
| 86 | 螺母 M14.sldprt | 31.11K |
| 87 | 螺母M14.sldprt | 14B |
| 88 | 转动轴.sldprt | 100.80K |
| 89 | 轴承6014 GB 276-94_1.sldprt | 141.74K |
| 90 | 轴承6014GB276-94_1.sldprt | 14B |
| 91 | 连接杆.sldprt | 30.43K |
| 92 | 齿圈M4X300.sldprt | 1.19M |
此图纸下载需要45金币
立即下载
发布者
风之韵
创作: 710
粉丝: 24
加入时间：2024-01-17
模型信息
图纸ID：1643830
图纸格式：sldprt,sldasm
文件大小：22.5M
所需金币：45
上传时间：2024-10-20 20:06:04
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
公转自转
旋转机构
齿轮链轮
旋转定向
搅拌
图纸简介
公转自转并行旋转机构-齿轮链轮

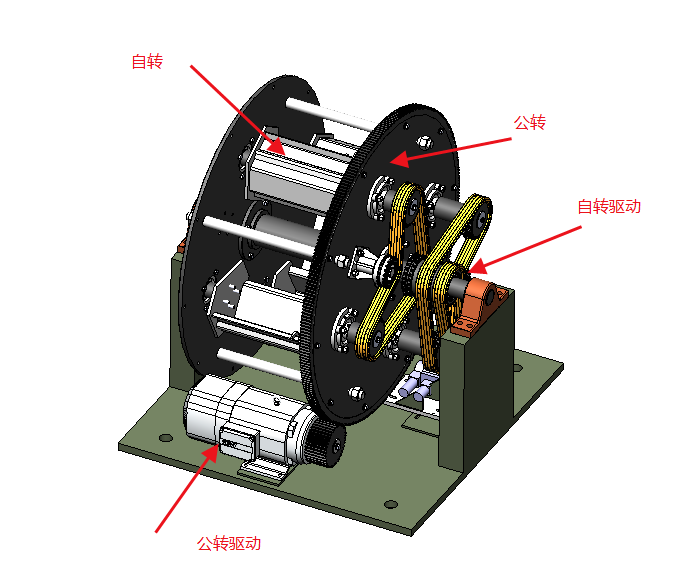

公转由变频减速电机+齿轮驱动公转齿圈驱动，自转由伺服电机+链轮驱动四个转槽自转；公转和自转通过控制配合实现转槽定角度输出。

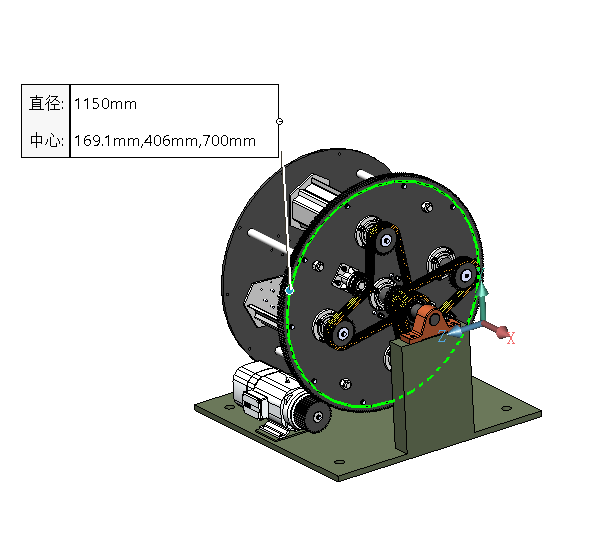

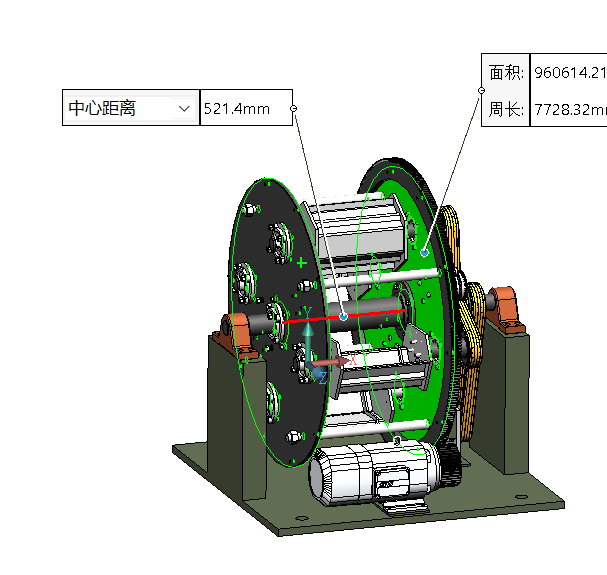

公转圆盘间距520mm；公转圆盘直径1150。
此机构：特别适用于搅拌、旋转定向机构。
