单电机驱动+凸轮抓取-上下及平移动-放料机构（ID:1643831）

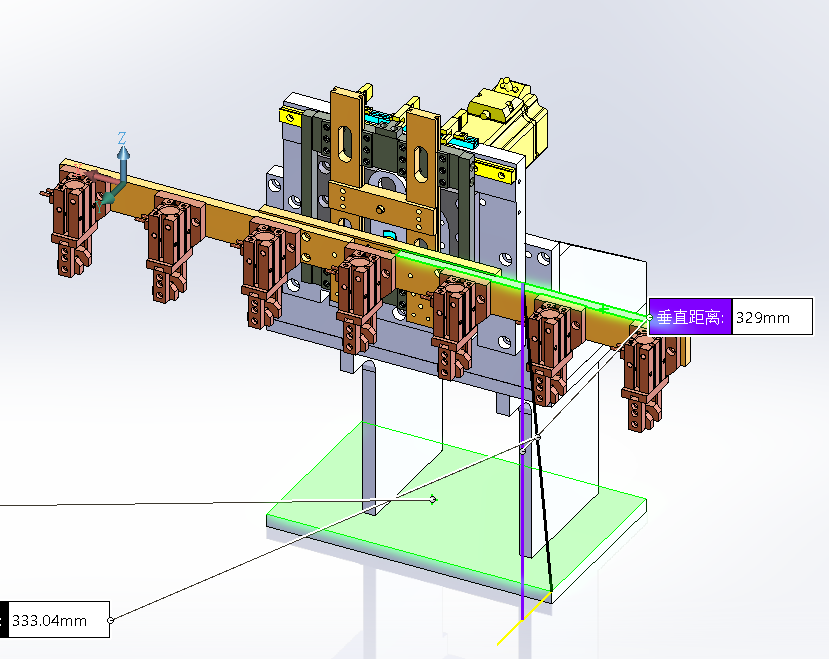

0.png)

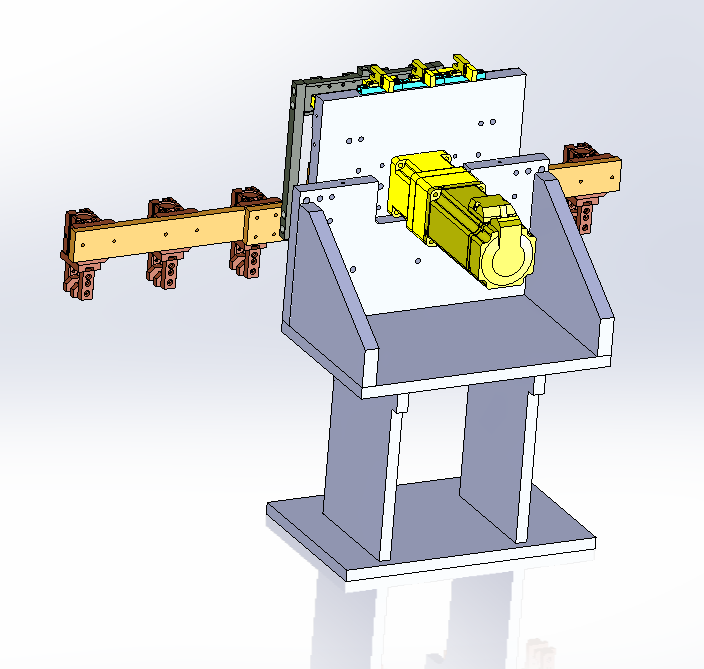

1.png)

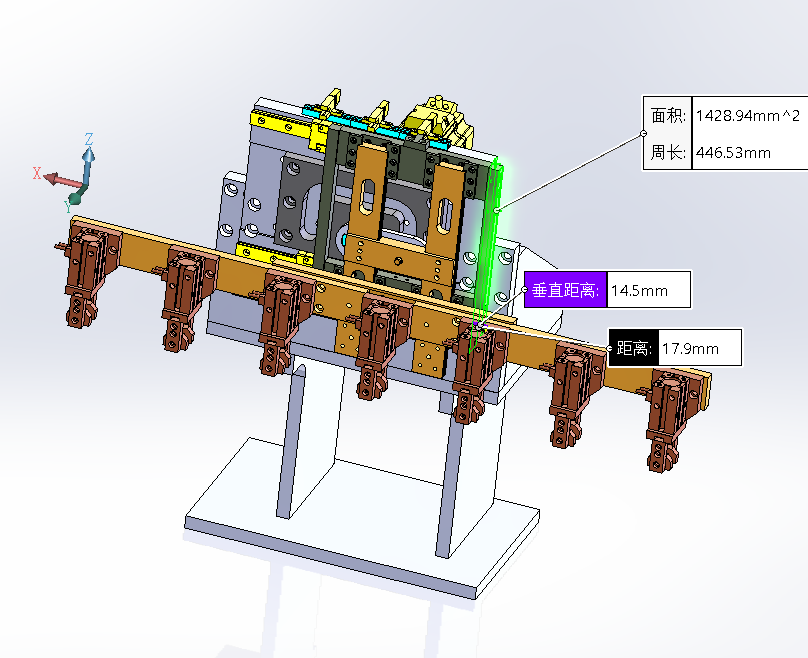

2.png)

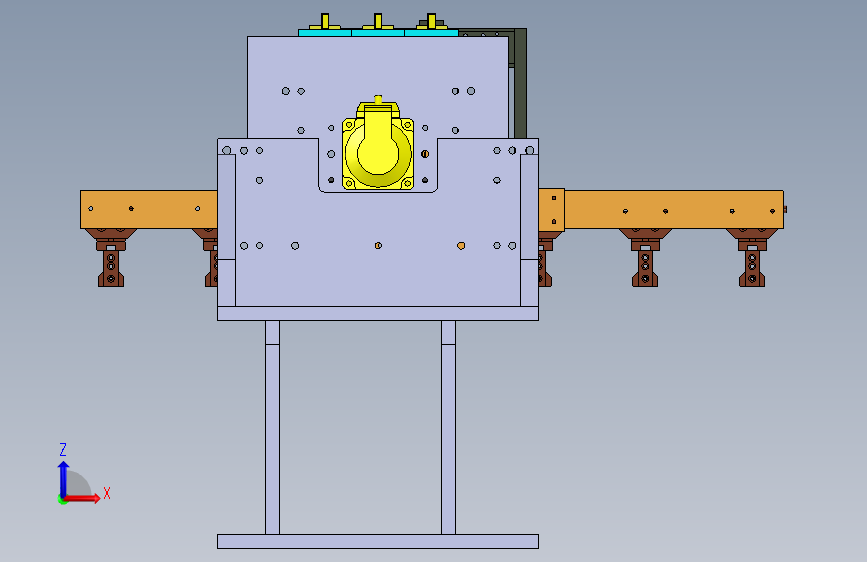

3.png)

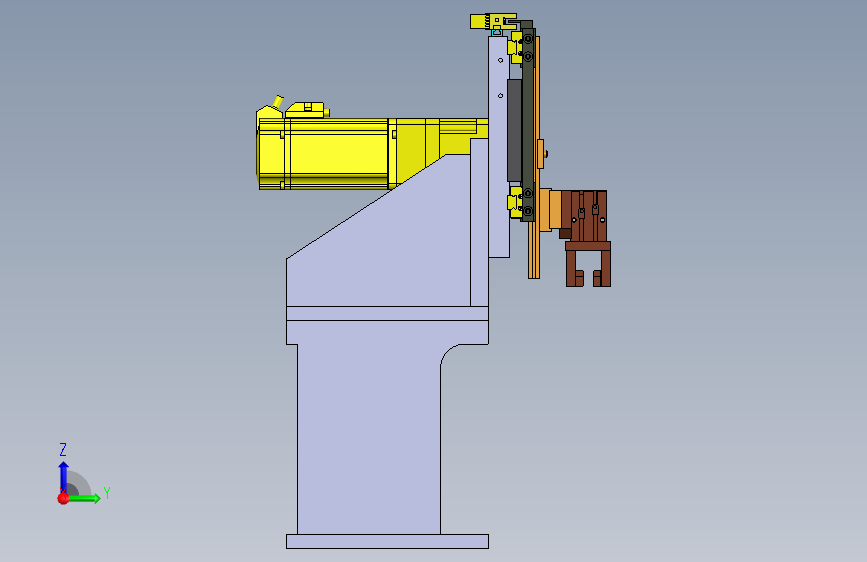

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1729426087751.zip | 5.83M |
| 2 | CFU6-16.sldprt | 137.42K |
| 3 | EE-1006_1.sldprt | 41.83K |
| 4 | EE-SX672A_1.sldprt | 507.93K |
| 5 | EE-SX672A_1_1.sldprt | 504.92K |
| 6 | EE-SX672A_EE-1006_1_2_2_ASM.sldasm | 23.77K |
| 7 | HG1-1.sldprt | 54.44K |
| 8 | HG2-2.sldprt | 81.46K |
| 9 | HG3-3.sldprt | 81.62K |
| 10 | MHMD042P1U.sldprt | 479.39K |
| 11 | MHZ-1-3411720.sldprt | 153.74K |
| 12 | PS60-010-4088230.sldprt | 98.80K |
| 13 | Z015-SUS303_2.sldprt | 46.32K |
| 14 | 上下移动组件.sldasm | 237.17K |
| 15 | 凸轮固定板.sldprt | 42.74K |
| 16 | 单驱动凸轮抓取-上下及平移动-放料机构.SLDASM | 1018.30K |
| 17 | 固定块1.sldprt | 43.04K |
| 18 | 固定基座组件.sldasm | 314.54K |
| 19 | 基座.sldasm | 231.92K |
| 20 | 基座Z012-S45C.sldprt | 242.12K |
| 21 | 基座Z017-S45C.sldprt | 69.67K |
| 22 | 基座Z018-S45C.sldprt | 35.94K |
| 23 | 基座Z020-S45C.sldprt | 31.54K |
| 24 | 基座Z021-S45C.sldprt | 89.75K |
| 25 | 夹持块.sldprt | 36.50K |
| 26 | 夹持组件.sldasm | 166.00K |
| 27 | 左右导轨组件.sldasm | 23.70K |
| 28 | 左右移动组件.sldasm | 164.02K |
| 29 | 抓取机构固定板.sldprt | 70.43K |
| 30 | 抓取机构固定板2.sldprt | 87.76K |
| 31 | 抓取机构固定板3.sldprt | 70.98K |
| 32 | 拉筋.sldprt | 40.77K |
| 33 | 指型气缸.sldasm | 92.63K |
| 34 | 指型臂.sldprt | 39.37K |
| 35 | 摆臂2.SLDPRT | 83.06K |
| 36 | 摆臂组件.sldasm | 72.90K |
| 37 | 检测板.sldprt | 38.78K |
| 38 | 槽型光电组件.sldasm | 32.83K |
| 39 | 槽轮板2.SLDPRT | 109.27K |
| 40 | 横板.sldprt | 174.22K |
| 41 | 滑道挡板.sldprt | 62.20K |
| 42 | 自制导轨.sldprt | 56.38K |
| 43 | 轴套.sldprt | 56.07K |
| 44 | 驱动组件.sldasm | 203.33K |
此图纸下载需要53金币
立即下载
发布者
风之韵
创作: 593
粉丝: 16
加入时间：2024-01-17
模型信息
图纸格式：sldprt,sldasm
文件大小：5.97M
所需金币：53
上传时间：2024-10-20 20:08:09
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
凸轮机械手
7爪机械手
取放料机械手
间歇运动机械手
平移机械手
图纸简介

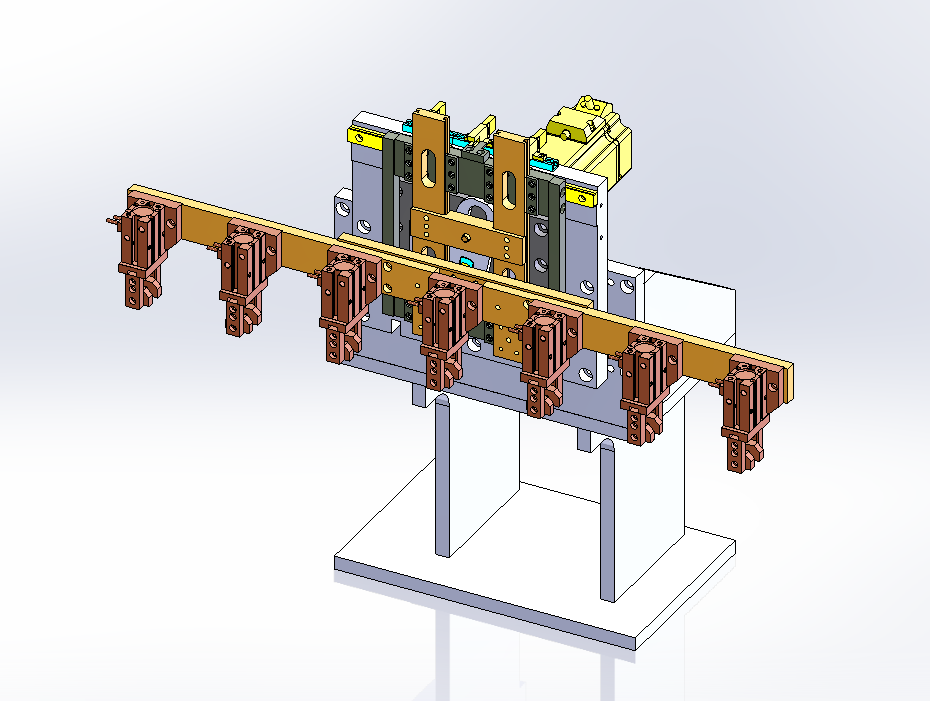

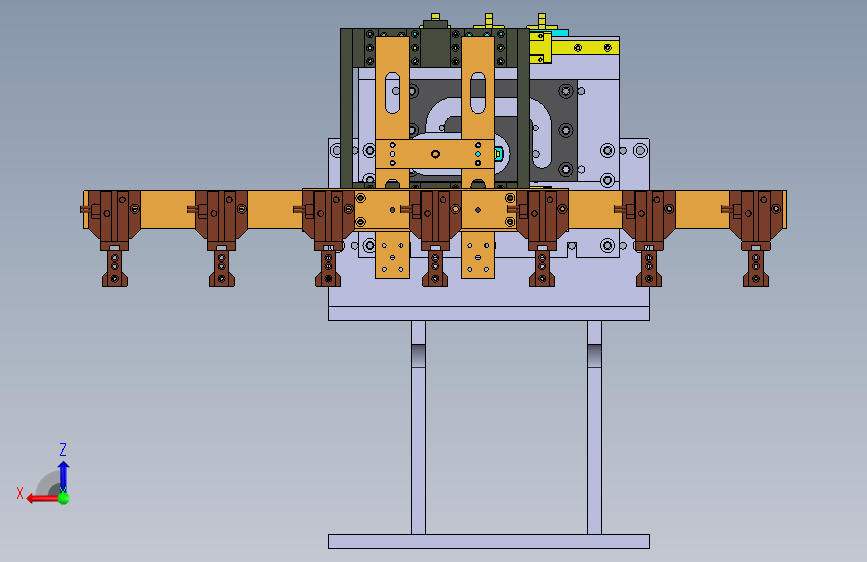

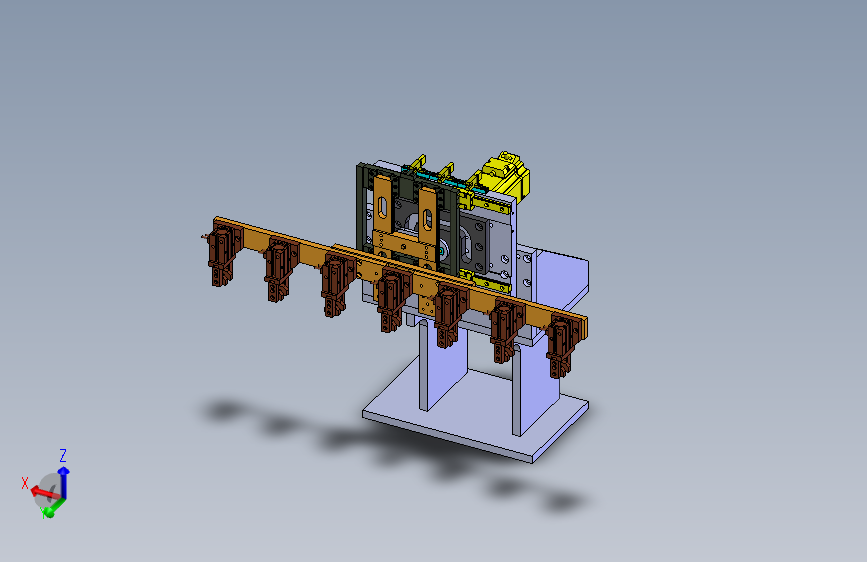

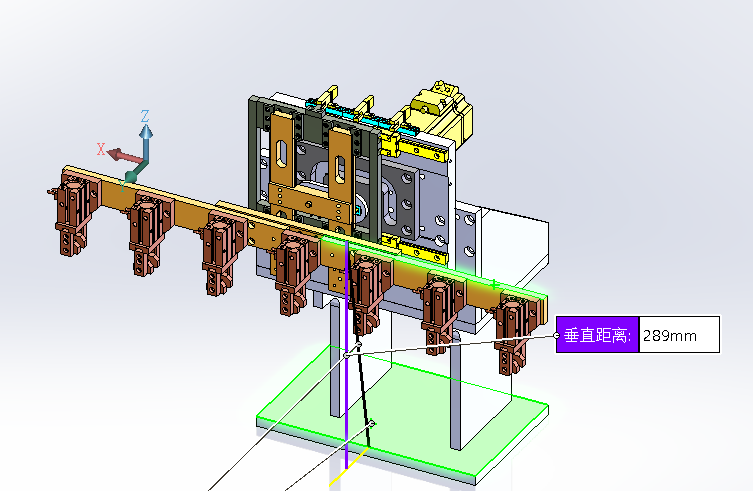

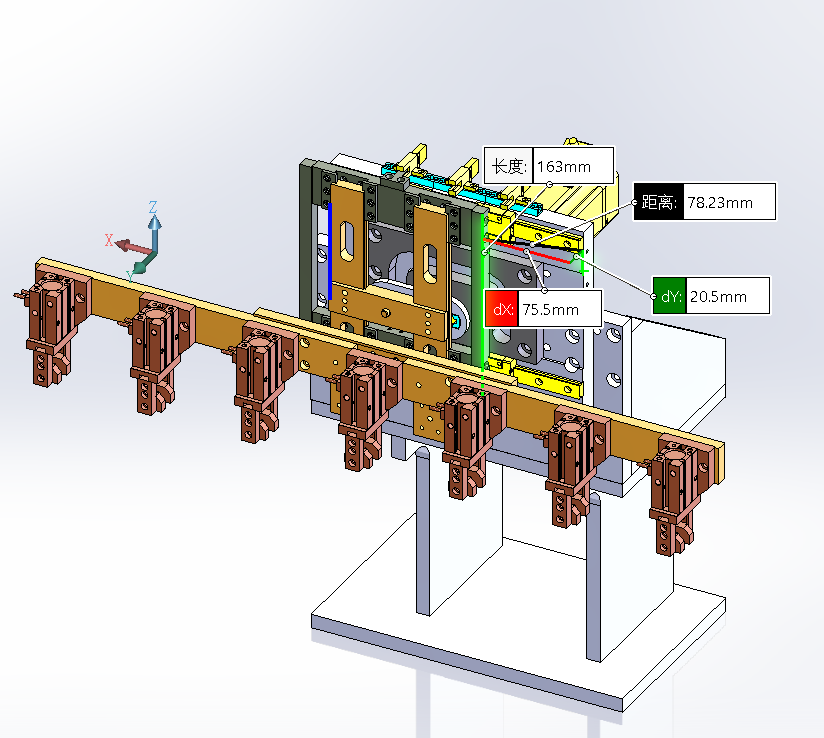

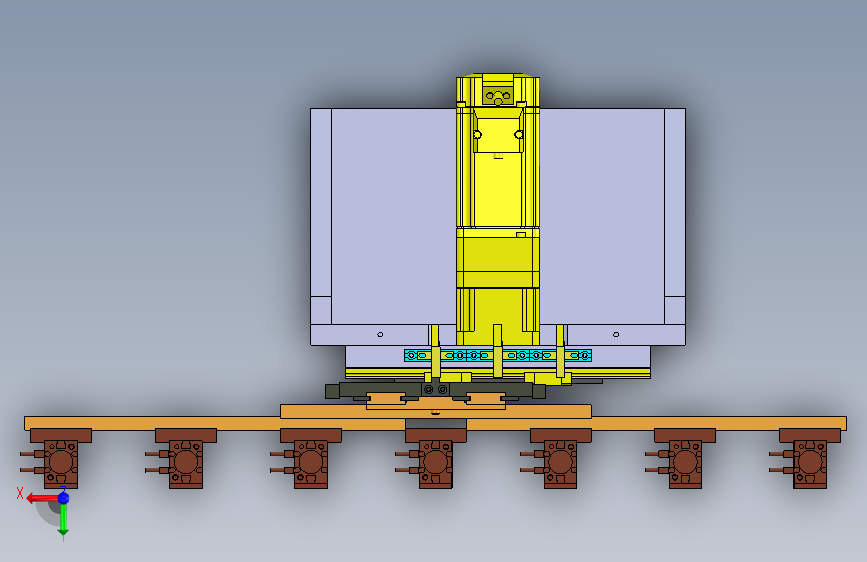

单电机驱动+凸轮抓取-上下及平移动-放料机构：
驱动：由伺服+减速机驱动摆臂，再由摆臂带动凸轮沿凸轮槽进行运动，实现抓取提升、水平移动工位、降落至下工位放料动作。
提升高度30mm
水平移动距离90mm
版权说明
